GEBRUIKSAANWIJZING PKE61RAA2E BOSCH

[nl] Gebruikershandleiding en installatie-instructies 34

Raadpleeg de Digitale Gebruikersgids voor meer informatie.

Inhoudsopgave

GEBRUIKERSHANDLEIDING

1 Veiligheid.... 34
2 Materiële schade voorkomen 35
3 Milieubescherming en besparing.... 36
4 Uw apparaat leren kennen.... 37
5 De Bediening in essentie.... 37
6 Kinderslot 38
7 Basisinstellingen 38
8 Reiniging en onderhoud.... 39
9 Storingen verhelpen 40
10 Afvoeren 41
11 Servicedienst.... 41
12 MONTAGEHANDLEIDING.... 41
12.1 Veilige montage 41

1 Veiligheid

Neem de volgende veiligheidsvoorschriften in acht.

1.1 Algemene aanwijzingen

■ Lees deze gebruiksaanwijzing zorgvuldig door.
■ Bewaar de gebruiksaanwijzingen, de apparaatpas en de productinformatie voor later gebruik of voor volgende eigenaren.
■ Sluit het apparaat in geval van transportschade niet aan.

1.2 Bestemming van het apparaat

Apparaten zonder stekker mogen alleen door geschoold personeel worden aangesloten. Bij schade door een verkeerde aansluiting kunt u geen aanspraak maken op garantie.

Gebruik het apparaat uitsluitend:

■ om voedsel en dranken te bereiden.

■ onder toezicht. Houd kortstondige kookprocessen ononderbroken in het oog.
■ voor huishoudelijk gebruik en in gesloten ruimtes binnen de huiselijke omgeving.
■ tot een hoogte van 2000 m boven zeeniveau.

Gebruik het apparaat niet:

■ met een externe timer of een separate afstandsbediening. Dit geldt niet voor het geval dat de werking middels de door EN 50615 genoemde apparaten wordt uitgeschakeld.

1.3 Inperking van de gebruikers

Dit apparaat kan worden bediend door kinderen vanaf 8 jaar en door personen met fysieke, sensorische of geestelijke beperkingen of met gebrekkige ervaring en/of kennis, indien zij onder toezicht staan of zijn geïnstrueerd in het veilige gebruik van het apparaat en de daaruit resulterende gevaren hebben begrepen.

Kinderen mogen niet met het apparaat spe- len.

Reiniging en gebruikersonderhoud mogen niet worden uitgevoerd door kinderen, tenzij ze 15 jaar of ouder zijn en onder toezicht staan.

Zorg ervoor dat kinderen die jonger zijn dan 8 jaar niet bij het apparaat of de aansluitkabel kunnen komen.

1.4 Veilig gebruik

Zonder toezicht koken op kookplaten met vet of olie kan gevaarlijk zijn en brand veroorza-ken.

• Verlies hete oliën en vetten daarom nooit uit het oog.
• Nooit proberen om een vuur met water te blussen, maar het apparaat uitschakelen en dan de vlammen bijv. met een deksel of een blusdeken afdekken.

Het kookvlak wordt erg heet.

• Nooit brandbare voorwerpen op het kookvlak of in de directe omgeving leggen.
• Nooit voorwerpen op het kookvlak bewaren.

Het apparaat wordt heet.

- Nooit brandbare voorwerpen of spuitbussen bewaren in laden direct onder de kookplaat.

Als de kookplaat wordt afgedekt, kan dat ongelukken veroorzaken, bijvoorbeeld door oververhitting, in brand vliegen of ontploffende materialen.

▶ Dek de kookplaat niet af.
Levensmiddelen kunnen vuur vatten.
- Er moet toezicht worden gehouden op het kookproces. Een korte procedure moet permanent worden gecontroleerd.

⚠ WAARSCHUWING – Kans op brandwonden!

Tijdens het gebruik worden het apparaat en zijn aanraakbare onderdelen heet, vooral een eventueel aanwezig kookplaatframe.

• Wees voorzichtig om het aanraken van verwarmingselementen te voorkomen.
• Kinderen jonger dan 8 jaar moeten uit de buurt worden gehouden.

Kookplaatbeschermroosters kunnen tot ongevallen leiden.

• Nooit kookplaatbeschermroosters gebruiken.
  Het apparaat wordt heet tijdens het gebruik.
• Het apparaat voor het schoonmaken laten afkoelen.

⚠ WAARSCHUWING – Kans op elektrische schok!

Ondeskundige reparaties zijn gevaarlijk.

▶ Alleen daarvoor geschoold vakpersoneel mag reparaties aan het apparaat uitvoeren.
- Er mogen uitsluitend originele reserveonderdelen worden gebruikt voor reparatie van het apparaat.
- Als het netsnoer van dit apparaat wordt beschadigd, moet het door geschoold vakpersoneel worden vervangen.

Een beschadigd apparaat of een beschadigd netsnoer is gevaarlijk.

▶ Nooit een beschadigd apparaat gebruiken.
Is het oppervlak gescheurd, dan het apparaat uitschakelen om een mogelijke elektrische schok te vermijden. Hiervoor het apparaat niet aan de hoofdschakelaar, maar via de zekering in de meterkast uitschakelen.
- Contact opnemen met de servicedienst. → Pagina 41

Binnendringend vocht kan een elektrische schok veroorzaken.

- Geen stoomreiniger of hogedrukreiniger gebruiken om het apparaat te reinigen.

Bij hete apparaatonderdelen kan de kabelisolatie van elektrische apparaten smelten.

Zorg ervoor dat de aansluitkabel van elektrische apparaten nooit in contact komt met hete onderdelen van het apparaat.

Wanneer er vloeistof zit tussen de bodem van de pan en de kookzone, kunnen kookpannen plotseling omhoog springen.

- Zorg ervoor dat de kookzone en de bodem van de pan altijd droog zijn.

Kinderen kunnen verpakkingsmateriaal over het hoofd trekken en hierin verstrikt raken en stikken.

▶ Verpakkingsmateriaal uit de buurt van kinderen houden.
- Laat kinderen niet met verpakkingsmateriaal spelen.

Kinderen kunnen kleine onderdelen inademen of inslikken en hierdoor stikken.

• Kleine onderdelen uit de buurt van kinderen houden.
• Kinderen niet met kleine onderdelen laten spelen.

2 Materiële schade voorkomen

LET OP!

Door ruwe bodems van pannen ontstaan krassen op de glaskeramiek.

Door droogkoken kan het kookgerei of het apparaat beschadigd raken.

- Nooit pannen zonder inhoud op een hete kookzone zetten of laten droogkoken.

Verkeerd geplaatst kookgerei kan tot oververhitting van het apparaat leiden.

• Nooit hete kook- of bakpannen op de bedienings-elementen of de kookplaatrand zetten.
  Wanneer er harde en puntige voorwerpen op de kook- plaat vallen, kan deze beschadigd raken.

- Geen harde of puntige voorwerpen op de kookplaat laten vallen.

Hittegevoelige materialen smelten op de hete kookzones.

• Geen beschermingsfolie op de kookplaat gebruiken.
• Geen aluminiumfolie of kunststof vormen gebruiken.

2.1 Overzicht van de meest voorkomende schade

Hier vindt u de meest voorkomende schade en tips om deze te voorkomen.

Schade Oorzaak Maatregel
Vlekken Overgelopen etenswaar	Overgelopen etenswaar onmiddellijk verwijderen met een schraper voor vitrokeramische kookplaat.

Schade Oorzaak Maatregel
Vlekken	Ongeschikte reinigingsmiddelen	Gebruik alleen reinigingsmiddelen die geschikt zijn voor glaskeramiek.
Krassen	Zout, suiker of zand	Gebruik de kookplaat niet als werkblad of plateau om iets neer te zetten.
Krassen	Ruwe bodems van pannen	Het kookgerei controle-ren.
Verkleu-ring	Ongeschikte reinigingsmiddelen	Gebruik alleen reinigingsmiddelen die geschikt zijn voor glaskeramiek.
Verkleu-ring	Slijtage van pannen, bijv. aluminium	Pannen optillen om ze te verplaatsen.
Schelp-vormige beschadiging van het oppervlak	Suiker of sterk suikerhoudend voedsel	Overgelopen etenswaar onmiddellijk verwijderen met een schraper voor vitrokeramische kookplaat.

3 Milieubescherming en besparing

3.1 Afvoeren van de verpakking

De verpakkingsmaterialen zijn milieuvriendelijk en kunnen worden hergebruikt.

- De afzonderlijke componenten op soort gescheiden afvoeren.

Als u deze aanwijzingen opvolgt, verbruikt het apparaat minder energie.

Een kookzone kiezen die bij de grootte van de pan past. Het kookgerei gecentreerd plaatsen. Gebruik kookgerei met een bodemdiameter die overeenkomt met de diameter van de kookzone.

Tip: Fabrikanten van kookgerei geven vaak de bovendiameter van de pan aan. Die is dikwijls groter dan de bodemdiameter.

- Niet-passend kookgerei of niet volledig afgedekte kookzones verbruiken veel energie.

Pannen afsluiten met een passend deksel.

■ Wanneer u zonder deksel kookt, heeft het apparaat aanzienlijk meer energie nodig.

Deksel zo min mogelijk oplichten.

■ Wanneer u het deksel oplicht, ontsnapt er veel energie.

Glazen deksel gebruiken.

■ Door het glazen deksel kunt u in de pan kijken zonder het deksel op te lichten.

Pannen met vlakke bodem gebruiken.

- Als de bodem niet vlak is, wordt het energieverbruik hoger.

Gebruik kookgerei dat past bij de hoeveelheid levensmiddel.

■ Groot kookgerei met weinig product heeft meer energie nodig om op te warmen.

Met weinig water koken.

■ Hoe meer water er in het kookgerei zit, des te meer energie is er nodig om op te warmen.

Tijdig terugschakelen naar een lagere kookstand.

■ Met een te hoge doorkookstand verspilt u energie.

De restwarmte van de kookplaat gebruiken. Bij lange-re bereidingstijden de kookzone 5-10 minuten vóór het einde van de bereidingstijd uitschakelen.

- Onbenutte restwarmte verhoogt het energieverbruik.

Productinformatie conform (EU) 66/2014 vindt u op de meegeleveerde apparaatpas en op het intern op de productpagina van uw apparaat.

4 Uw apparaat leren kennen

De gebruiksaanwijzing geldt voor verschillende kookplaten.

4.1 Bedieningspaneel

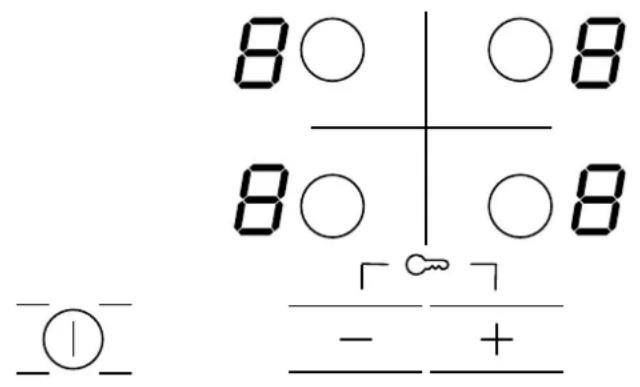

Via het bedieningsveld kunt u alle functies van uw apparaat instellen en informatie krijgen over de gebruikstoestand.

8○ | ○8 8○ | ○8 -① - +

4.2 Indicaties

De indicaties geven ingestelde waarden en functies aan.

Indicatie Naam
1 - 9Kookstanden
H	Restwarmte

4.3 Touchvelden

Touch-velden zijn aanraakgevoelige oppervlakken. Om een functie te kiezen het betreffende veld selecteren.

Touch-veld	Naam
1	Hoofdschakelaar
○	Keuze kookzone
- Instelvelden

Opmerkingen

■ Houd het bedieningspaneel altijd droog. Vocht heeft een nadelige invloed op de werking.
■ Zorg dat er geen pannen in de buurt van indicaties en touchvelden komen. De elektronica kan oververhit raken.

4.4 Restwarmte-indicatie

De kookplaat heeft voor elke kookzone een restwarmte-indicatie H

Zolang de restwarmte-indicatie brandt, is de kookzone heet. De kookzone niet aanraken.

Opmerking: U kunt een klein gerecht warmhouden of couverture smelten.

5 De Bediening in essentie

5.1 Kookplaat inschakelen of uitschakelen

U schakelt de kookplaat met de hoofdschakelaar in en uit.

5.2 Kookplaat inschakelen

▶ Op Ⓤtippen.
√ Het indicatielampje boven ^① brandt.
√ De indicaties branden.
√ De kookplaat is klaar voor gebruik.

5.3 Kookplaat uitschakelen

Wanneer alle kookzones een bepaalde tijd (10-60 seconden) uitgeschakeld zijn, wordt de kookplaat automatisch uitgeschakeld.

▶ Op ①ippen.
√ Het indicatielampje boven① gaat uit.
√ De indicaties verdwijnen.
√ Alle kookzones zijn uitgeschakeld.
- De restwarmte-indicatie blijft verlicht totdat de kookzones voldoende zijn afgekoeld.

5.4 Informatie over de kookzones

Donkere gedeelten in het gloeibeeld van de kookzone hebben een technische oorzaak. Ze zijn niet van invloed op de werking van de kookzone.

De kookzone regelt de temperatuur door de verwarming in en uit te schakelen. Ook bij het hoogste vermogen kan de verwarming inschakelen en uitschakelen. Redenen:

■ Gevoelige componenten worden beschermd tegen oververhitting.
■ Het apparaat wordt beschermd tegen elektrische overbelasting.

5.5 Instellen van de kookzones

Om een kookzone te kunnen instellen, moet deze gekozen zijn.

Kookstand

1 laagste stand

9 hoogste stand

5.6 Kookstanden instellen

Vereiste: De kookplaat is ingeschakeld.

1. Met Ode kookzone kiezen.

√ In de kookstandindicatie brandt.

1. In de volgende 10 seconden op tof tippen. De basisinstelling verschijnt.

2. kbookstand 9

3. kookstand 4

5.7 Kookstanden wijzigen

1. Met Ode kookzone kiezen.
2. Op tof tippen tot de gewenste kookstand verschijnt.

5.8 Kookzone uitschakelen

U kunt de kookzone op 2 manieren uitschakelen.

1. 2 keer op Tippen.
   √ In de kookstandindicatie verschijnt ^2 .
   √ Na 10 seconden verschijnt de restwarmte-indicatie.
2. De kookzone kiezen en op tof tippen tot in de kookstandindicatie verschijnt.
   √ Na 10 seconden verschijnt de restwarmte-indicatie.

Opmerking: De laatst ingestelde kookzone blijft geactiveerd. U kunt de kookzone instellen zonder opnieuw te hoeven kiezen.

6 Kinderslot

Met het kinderslot kunt u voorkomen dat kinderen de kookplaat inschakelen.

6.1 Kinderslot inschakelen

Vereiste: De kookplaat is uitgeschakeld.

- + en -ca. 4 seconden tegelijk ingedrukt houden.

√ In de kookstandindicaties brandt- gedurende 10 seconden.
√ De kookplaat is geblokkeerd.

6.2 Kinderslot uitschakelen

• +en -ca. 4 seconden tegelijk ingedrukt houden.
  √ De blokkering is opgeheven.

7 Basisinstellingen

U kunt de basisinstellingen van uw apparaat volgens uw wensen instellen.

7.1 Overzicht van de basisinstellingen

Hier krijgt u een overzicht van de basisinstellingen en de vooraf ingestelde fabriekswaarden.

Indica- Keuze tie

c1	Automatisch kinderslot
	0 - Uitgeschakeld1
	1 - Ingeschakeld
	2 - Handmatig en automatisch kinderslot zijn uitgeschakeld.

^1 Fabrieksinstelling

Indica- Keuze tie

c Geluidssignaal

0 – Bevestigingssignaal en het signaal Verkeerde bediening zijn uitgeschakeld. Het hoofdschakelaarsignaal blijft ingeschakeld.

1 – Alleen het signaal Verkeerde bediening is ingeschakeld.

2 – Alleen het bevestigingssignaal is ingeschakeld.

3 – Bevestigingssignaal en het signaal Verkeerde bediening zijn ingeschakeld. ^1

^1 Fabrieksinstelling

Indica- Keuzetie

c 9Keuzetijd van de kookzones0 – Onbegrensd: u kunt de laatst gekozenkookzone altijd instellen, zonder deze op-nieuw te hoeven selecteren.11 – U kunt de laatst gekozen kookzone bin-nen 10 seconden na het selecteren instellen.Daarna moet u de kookzone opnieuw selec-teren om deze in te stellen.

c0 Resetten naar de fabrieksinstelling0 – Uitgeschakeld11 – Ingeschakeld

1Fabrieksinstelling

7.2 Basisinstelling wijzigen

Vereiste: De kookplaat is uitgeschakeld.

1. De kookplaat inschakelen.

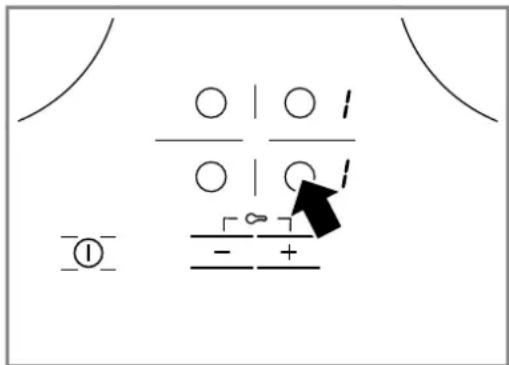

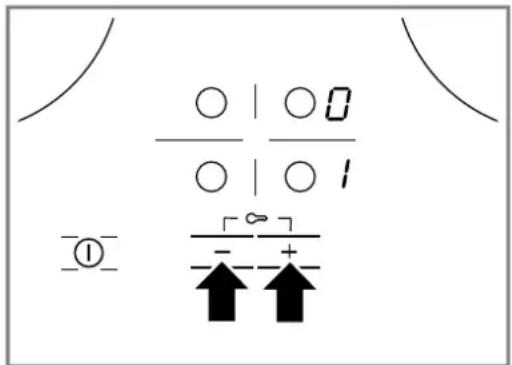

2. In de volgende 10 seconden ten tegelijk 4 seconden ingedrukt houden.

√ In het onderste display knipperenc en / afwisse- lend.
√ In het bovenste display brandt.

1. Net zo vaak op Clippen tot in het onderste display de gewenste indicatie verschijnt.

1. Met tof de gewenste waarde instellen.

2. • en -4 seconden tegelijk ingedrukt houden.

√ De instelling is geactiveerd.

Tip: Om de basisinstellingen zonder op te slaan af te sluiten de kookplaat uitschakelen met ①De kookplaat weer inschakelen en opnieuw instellen.

8 Reiniging en onderhoud

Reinig en onderhoud uw apparaat zorgvuldig om er voor te zorgen dat het lang goed blijft werken.

8.1 Reinigingsmiddelen

Geschikte reinigingsmiddelen en schraper voor vitrokeramische kookplaat zijn verkrijgbaar bij de service-dienst, in de online-shop of in de vakhandel.

LET OP!

Ongeschikte reinigingsmiddelen kunnen de oppervlakken van het apparaat beschadigen.

- Nooit ongeschikte reinigingsmiddelen gebruiken.

Ongeschikte reinigingsmiddelen

■ Onverdund afwasmiddel
■ Reinigingsmiddelen voor de vaatwasser
■ Schuurmiddelen
■ Agressieve reinigingsmiddelen, bijv. ovensprays of vlekverwijderaars

■ Krassende sponzen
■ Hogedrukreinigers of stoomstraalapparaten

8.2 Glaskeramiek reinigen

Reinig de kookplaat na elk gebruik om te voorkomen dat kookresten inbranden.

Opmerking: Neem de informatie over de ongeschikte reinigingsmiddelen in acht. → Pagina 39

Vereiste: De kookplaat is afgekoeld.

1. Verwijder hardnekkig vuil met een schraper voor vitrokeramische kookplaat.
2. Reinig de kookplaat met een reinigingsmiddel voor glaskeramiek.
   Houd u aan de reinigingsinstructies die op de verpakking van het reinigingsmiddel staan.
   Tip: Met een speciale spons voor glaskeramiek kunt u goede reinigingsresultaten boeken.

9 Storingen verhelpen

Kleinere storingen aan het apparaat kunt u zelf verhel- pen. Raadpleeg voordat u contact opneemt met de klantenservice de informatie over het verhelpen van storingen. Zo voorkomt u onnodige kosten.

Ondeskundige reparaties zijn gevaarlijk.

• Alleen geschoold vakpersoneel mag reparaties aan het apparaat uitvoeren.
  Bel de servicedienst als het apparaat defect is.

WAARSCHUWING – Kans op elektrische schok!

Ondeskundige reparaties zijn gevaarlijk.

• Alleen daarvoor geschoold vakpersoneel mag reparaties aan het apparaat uitvoeren.
• Er mogen uitsluitend originele reserveonderdelen worden gebruikt voor reparatie van het apparaat.
• Als het netsnoer van dit apparaat wordt beschadigd, moet het door geschoold vakpersoneel worden vervangen.

WAARSCHUWING – Kans op brandwonden!

De kookzone warmt op, maar de indicatie functioneert niet

▶ Schakel de zekering in de meterkast uit.
▶ Neem contact op met de klantenservice.

De kookplaat schakelt vanzelf uit en kan niet meer worden bediend. Hij kan later per ongeluk worden ingeschakeld.

▶ Schakel de zekering in de meterkast uit.
▶ Neem contact op met de klantenservice.

9.1 Aanwijzingen op het display

Storing Oorzaak en probleemoplossing

Geen Stroomvoorziening is uitgevallen.
	1. Controleer in de meterkast de zekering voor het apparaat.2. Controleer aan de hand van andere elektrische apparaten of er sprake is van een stroomuitval.
Alle indicaties knippen- ren	Bedieningspaneel is nat of er liggen voorwerpen op.► Maak het bedieningspaneel droog of verwijder het voorwerp.
F2	Op meerdere kookzones is gedurende langere tijd op een hoge stand gekookt. Ter bescherming van de elektronica is de kookplaat uitgeschakeld.1. Wacht enige tijd.2. Tik op een willekeurig touchveld.✓ Wanneer de melding niet meer verschijnt, is de elektronica voldoende afgekoeld. U kunt het koken voortzetten.
F4	Ondanks de uitschakeling met is de elektronica nogheter geworden. Daarom zijn alle kookzones uitgeschakeld.1. Wacht enige tijd.2. Tik op een willekeurig touchveld.✓ Wanneer de melding niet meer verschijnt, is de elektronica voldoende afgekoeld. U kunt het koken voortzetten.
F5	en de kookstand knippen afwisse-lend. Er klinkt een ge-luidssignaal.
F5	en geluidssignaal Hete pan in de omgeving van het bedieningspaneel. De elektronica dreigt oververhit te ra-ken.► Neem de pan weg.✓ De indicatie verdwijnt even later.
F5	en geluidssignaal Hete pan in de omgeving van het bedieningspaneel. Ter bescherming van de elektronica is de kookzone uitgeschakeld.1. Neem de pan weg.2. Wacht enige tijd.3. Tik op een willekeurig touchveld.✓ Wanneer de melding niet meer verschijnt, is de elektronica voldoende afgekoeld. U kunt het koken voortzetten.
F8	de kookzone is te lang in gebruik geweest en is automatisch uitgeschakeld.U kunt de kookzone direct weer inschakelen.

Storing Oorzaak en probleemoplossing

dE en kookzones worden niet warm	Demomodus is geactiveerd.1. Haal de stroom gedurende 30 seconden van het apparaat door de zekering in de meter-kast uit te schakelen.2. Tik binnen de daaropvolgende 3 minuten op een willekeurig touchveld.
Melding met "E" ver-schijnt in het display, bijv. E0111.	De elektronica heeft een fout geconstateerd.1. Schakel het apparaat uit en weer in.√ Als de storing eenmalig was, verdwijnt de melding.2. Verschijnt de melding opnieuw, neem dan contact op met de klantenservice. Geef tijdens het telefoongesprek de exacte foutmelding door.→ "Servicedienst", Pagina 41

10 Afvoeren

10.1 Afvoeren van uw oude apparaat

Door een milieuvriendelijke afvoer kunnen waardevolle grondstoffen opnieuw worden gebruikt.

• Voer het apparaat milieuvriendelijk af.
  Bij uw dealer en uw gemeente- of deelraadskantoor kunt u informatie verkrijgen over de actuele afvoer- methoden.

Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

11 Servicedienst

Originele vervangende onderdelen die relevant zijn voor de werking in overeenstemming met de desbetreffende Ecodesign-verordening kunt u voor de duur van ten minste 10 jaar vanaf het moment van in de handel brengen van het apparaat binnen de Europese Economische Ruimte bij onze servicedienst verkrijgen.

Opmerking: Het inschakelen van de servicedienst in het kader van de fabrieksgarantievoorwaarden is gratis.

Gedetailleerde informatie over de garantieperiode en garantievoorwaarden in uw land kunt u opvragen bij onze servicedienst, uw dealer of op onze website. Als u contact opneemt met de servicedienst, hebt u het productnummer (E-Nr.) en het productienummer (FD) van het apparaat nodig.

De contactgegevens van de servicedienst vindt u in de meegeleverde servicedienstlijst of op onze website.

11.1 Productnummer (E-nr.) en productienummer (FD)

Het productnummer (E-Nr.) en het productienummer (FD) vindt u op het typeplaatje van het apparaat. Het typeplaatje vindt u:

■ op de apparaatpas.

■ aan de onderkant van de kookplaat.

Om uw apparaatgegevens en de servicedienst-telefoonnummers snel terug te kunnen vinden, kunt u de gegevens noteren.

12 Montagehandleiding

Houd rekening met deze informatie bij de montage van het apparaat.

12.1 Veilige montage

Neem bij het monteren van het apparaat de veiligheidsaanwijzingen in acht.

■ Elektrische aansluiting: alleen door een erkend vakman. In geval van een verkeerde aansluiting komt de garantie te vervallen.
- Alleen als de inbouw op deskundige wijze en conform dit installatievoorschrift wordt uitgevoerd, is de veiligheid bij het gebruik gegarandeerd. Bij schade als gevolg van een niet-deskundige inbouw is de monteur aansprakelijk.

12.2 Onderbouw

Geen koelapparaten, vaatwasmachines, ovens zonder ventilatie en wasmachines onderbouwen.

• Als u een oven onderbouwt, moet de werkbladdikte minstens 20 mm bedragen, in sommige gevallen ook meer. Neem de aanwijzingen in de installatiehandleiding bij de oven in acht.
• Let erop dat uitstekende delen, zoals de behuizing of het snoer van de netaansluiting, niet in botsing komen met bijvoorbeeld een lade.

12.4 Meubel voorbereiden

Het werkblad dient egaal, waterpas en stabiel te zijn.

■ De inbouwmeubelen inclusief wandafsluitstrips moeten minstens 90°C hittebestendig zijn.
- Een nisbekleding binnen 50 mm afstand tot de achterwand mag niet brandbaar zijn (bijv. tegels, steen).

12.3 Tussenbodem

Wanneer de onderkant van de kookplaat kan worden aangeraakt, moet er een tussenschot worden gemonteerd.

■ Informeer in de vakhandel of er een tussenschot als accessoire verkrijgbaar is.
■ Wanneer u een eigen tussenschot gebruikt, moet de minimale afstand tot de netaansluiting van het apparaat 10 mm zijn.

■ De snijvlakken hittebestendig afdichten om te voorkomen dat het werkblad door vocht uitzet.

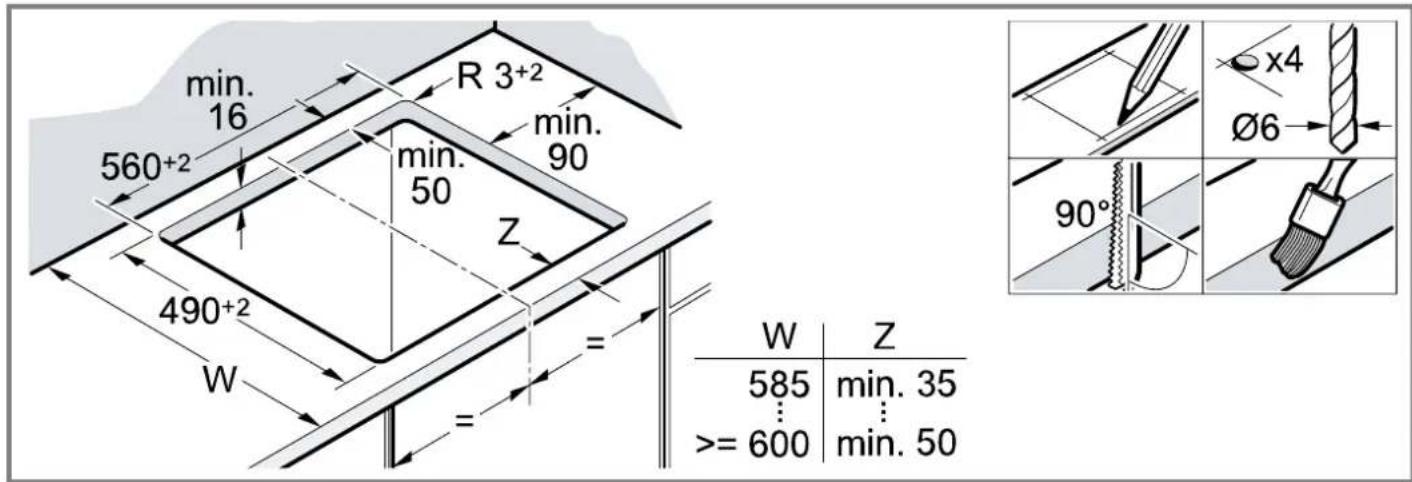

min. 16 R 3+2 min. 560+2 min. 50 Z 490+2 W = = W | Z 585 min. 35 ⋮⋮ >= 600 min. 50 x4 Ø6 90°

12.5 Elektrische aansluiting

Ter bescherming het apparaat eerst uit de piepschuimverpakking halen, wanneer u het apparaat in de uitsparing drukt. Plaats het apparaat niet rechtop op een zijkant van het apparaat.

• Controleer de elektrische installatie van de woning vóórdat u het apparaat aansluit.
• Het apparaat voldoet aan veiligheidsklasse I en mag alleen in combinatie met een geaarde aansluiting worden gebruikt.
• De geïnstalleerde elektrische installatie dient volgens de opbouwvoorschriften in de fasen te worden voorzien van een separator.
• Als op het display van het apparaat Uverschijnt, is het verkeerd aangesloten. Scheid het apparaat van het net, controleer de aansluiting.

Aansluiting met 3-aderige leiding

Zorg voor een geschikte beveiliging van de huisinstallatie.

Neem de kleurcodering van de netaansluitkabel in acht.

■ Groen-geel is de aarddraad
■ Blauw is de nulleider.
■ Bruin is de fase (buitendraad).
■ De kabel kan indien nodig door een meerfasige aansluitkabel worden vervangen. Bij het vervangen van de kabel volgende paragraaf in acht nemen.

Aansluiting zonder voorgemonteerde kabel

Sluit de kookplaat alleen aan volgens het aansluitschema.

■ Bouw indien nodig de meegeleverde koperbruggen in.
■ De hoofdleiding moet van het type H05 VV-F of hoger zijn.
- De draaddiameter moet overeenkomstig de stroombelasting worden bepaald. Niet toegestaan is een diameter < 1,5 mm ^2 .

Aansluiting met voorgemonteerde 5-aderige aansluitleiding

Alleen geschoold servicepersoneel mag de aansluitleiding verwisselen.

12.6 Kookplaat inbrengen

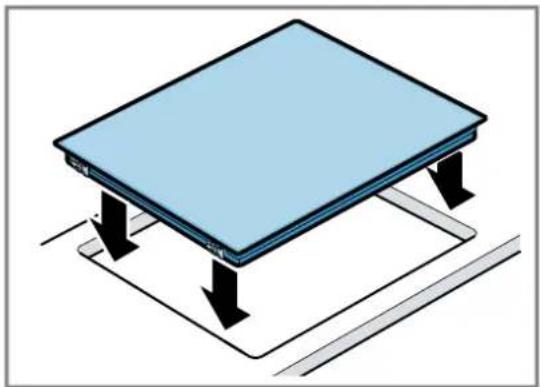

Zorg ervoor dat de aansluitkabel niet beklemd raakt en niet over scherpe randen wordt geleid.

- Is er een oven onder de kookplaat geplaatst, dan de leiding via de achterste hoeken van de oven naar de aansluitdoos leiden.

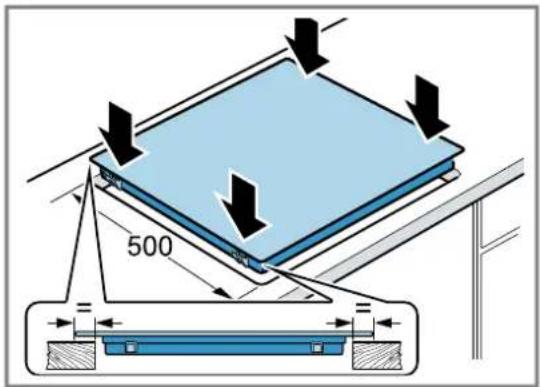

■ De kookplaat kan ook in een voorhanden 500 mm diep uitsparing worden ingebouwd.
■ Hij moet vooraan en achteraan even ver uitsteken.

500

12.7 Uitbouw van de kookplaat

1. Maak het apparaat spanningsloos.
2. De kookplaat er van onderaf uitdrukken.

MyBosch
