Producttype	Koel-vriescombinatie
Merk	Hotpoint
Model	HP70 TMI 92 X 1
Bruto totaalvolume	340 L
Vriescapaciteit	4 kg/24u
Klimaatklasse	N (normaal gematigd)
Voedingsspanning	220-240 V ~ 50 Hz
Opgenomen vermogen	150 W
Ontdooitype	No Frost
Koelmiddel	R134a
Omkeerbaarheid van de deuren	Ja (mogelijkheid om de openingsrichting om te keren)
Vak Food Care Zone 0°C	Ja (zone voor het bewaren van vlees en vis)
IJsapparaat	Ja (ijsbakje met dispenser)
In hoogte verstelbare legplateaus	Ja
Groente- en fruitlade met vochtigheidsregelaar	Ja
Flessenrek	Ja
Binnenverlichting	Vervangbare gloeilamp
Nivelleerpoten	Ja (voor verstelbaar)
Aanbevolen zekering	15 A max
Gebruiksduur bij stroomuitval	9 tot 14 uur (vriezer)
Uitgesteld startsysteem	8 minuten na aansluiting
Onderhoud en reiniging	Reinigen met een spons gedrenkt in lauw water en baking soda of neutrale zeep
Vervangingsfrequentie van de lamp	Indien nodig, lamp met hetzelfde vermogen

Veelgestelde vragen - HP70 TMI 92 X 1 HOTPOINT

Hoe stel ik de temperatuur van de koelkast in?

De temperatuur wordt automatisch ingesteld via de knop KOELING WERKING. Plaats deze tussen MIN (minder koud) en MAX (kouder). Een tussenstand wordt aanbevolen voor een goede balans.

Hoe keer ik de openingsrichting van de deuren om?

De handleiding geeft aan dat de omkeerbaarheid van de deuren mogelijk is bij bepaalde modellen. Raadpleeg de handleiding voor de gedetailleerde procedure. Het wordt aanbevolen een erkende technicus in te schakelen.

Wat moet ik doen als het binnenlampje niet gaat branden?

Controleer of de stekker goed is aangesloten en of de knop VRIEZEN WERKING niet op UIT staat. Als het probleem aanhoudt, controleer dan de lamp. Vervang deze door de stekker uit het stopcontact te halen en de instructies in de handleiding te volgen.

Hoe reinig ik het apparaat?

Reinig de binnen- en buitenkant met een spons gedrenkt in lauw water met baking soda of neutrale zeep. Gebruik geen oplosmiddelen, schurende middelen, bleekmiddel of ammoniak. De verwijderbare accessoires kunnen in warm zeepsop worden geweekt.

Moet de vriezer worden ontdooid?

Nee, want dit model is uitgerust met het No Frost-systeem dat ijsvorming voorkomt. Handmatig ontdooien is niet nodig.

Waar bevindt het typeplaatje zich?

Het typeplaatje bevindt zich in het koelgedeelte, linksonder. Het vermeldt het model (Mod.), het serienummer (S/N) en de elektrische specificaties.

Wat te doen bij een stroomstoring?

Vermijd het openen van de vriezerdeur. Diepvries- en bevroren voedsel blijft ongeveer 9 tot 14 uur goed.

Hoe gebruik ik de Food Care 0°C-zone?

Dit vak is ontworpen om vers vlees en vis tot een week te bewaren, dankzij een temperatuur van -2 tot +3°C. Niet geschikt voor fruit, groenten of sla.

Hoe maak ik ijsblokjes met het Ice Device?

Haal de speciale bakjes eruit, vul ze met water en plaats ze in het Ice Device-vak. Na ongeveer 2 uur draait u de knoppen naar rechts om de ijsblokjes in het onderste bakje te laten vallen.

Wat zijn de belangrijke veiligheidsadviezen?

Raak het apparaat niet aan met blote voeten of natte handen. Om de stekker uit het stopcontact te halen, trek aan de stekker, niet aan het snoer. Haal voor het reinigen altijd de stekker uit het stopcontact. Laat kinderen niet met het apparaat spelen. Volg de instructies voor afvoer volgens de AEEA-richtlijn.

GEBRUIKSAANWIJZING HP70 TMI 92 X 1 HOTPOINT

Reversible doors, 11

Installation, 15

Gebruiksaanwijzingen

Gebruiksaanwijzingen, 1

Service, 4

Beschrijving van het apparaat, 8

Draairichting deuren verwisselbaar, 11

Installatie, 25

Starten en gebruik, 26

Onderhoud en verzorging, 26

Voorzorgsmaatregelen en advies, 27

Storingen en oplossingen, 28

Español

• Controleer of u de storing niet zelf kunt oplossen (zie Storingen en oplossingen).
• Indien, ondanks alle controles, het apparaat niet goed werkt en de storing blijft bestaan, kunt u zich tot de dichtstbijzijnde Technische Dienst wenden.

U moet doorgeven:

• het type storing
  • het model apparaat (Mod.)
  • het serienummer (S/N)
  Deze informatie bevindt zich op het typeplaatje links onderin het koelgedeelte.

Wendt u zich nooit tot onbevoegde installateurs en weiger altijd de installatie van niet originele onderdelen.

ES

Asistencia

Beschrijving van het

apparaat

Algemeen aanzicht

Deze gebruiksaanwijzingen gelden voor verscheidene modellen en het is daarom mogelijk dat de figuur andere details afbeeldt dan het door u aangeschafte apparaat. De beschrijving van de meest complexe elementen vind u terug in de volgende pagina's.

1 Verstelbare POOTJES.
2 GROENTE- en FRUITLADE *
3 WINE RACK *
4 DRAAGPLATEAU *
5 Knop WERKING KOELKAST
6 Food Care Zone 0°C*
7 INVRIES- en BEWAARGEDEELTE
8 FAST FREEZER
9 ICE DEVICE
10 Knop WERKING DIEPVRIESKAST
11 Uitneembaar vak voor VARIA *
12 Vak voor FLESSEN

* Deze kunnen variëren voor wat betreft aantal of positie, alleen op enkele modellen aanwezig.

ES

Draairichting deuren verwisselbaar

* Alleen op enkele modellen aanwezig.

ES

! Dit model is voorzien van een motorbeschermende controlefunctie

die de compressor pas circa 8 minuten na het aanzetten doet NL

! Bewaar dit boekje zorgvuldig voor eventuele toekoms raadpleging. Wanneer u het product weggeeft, verkoopt o wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig door: er sta belangrijke informatie in over installatie, gebruik en veiligheid.

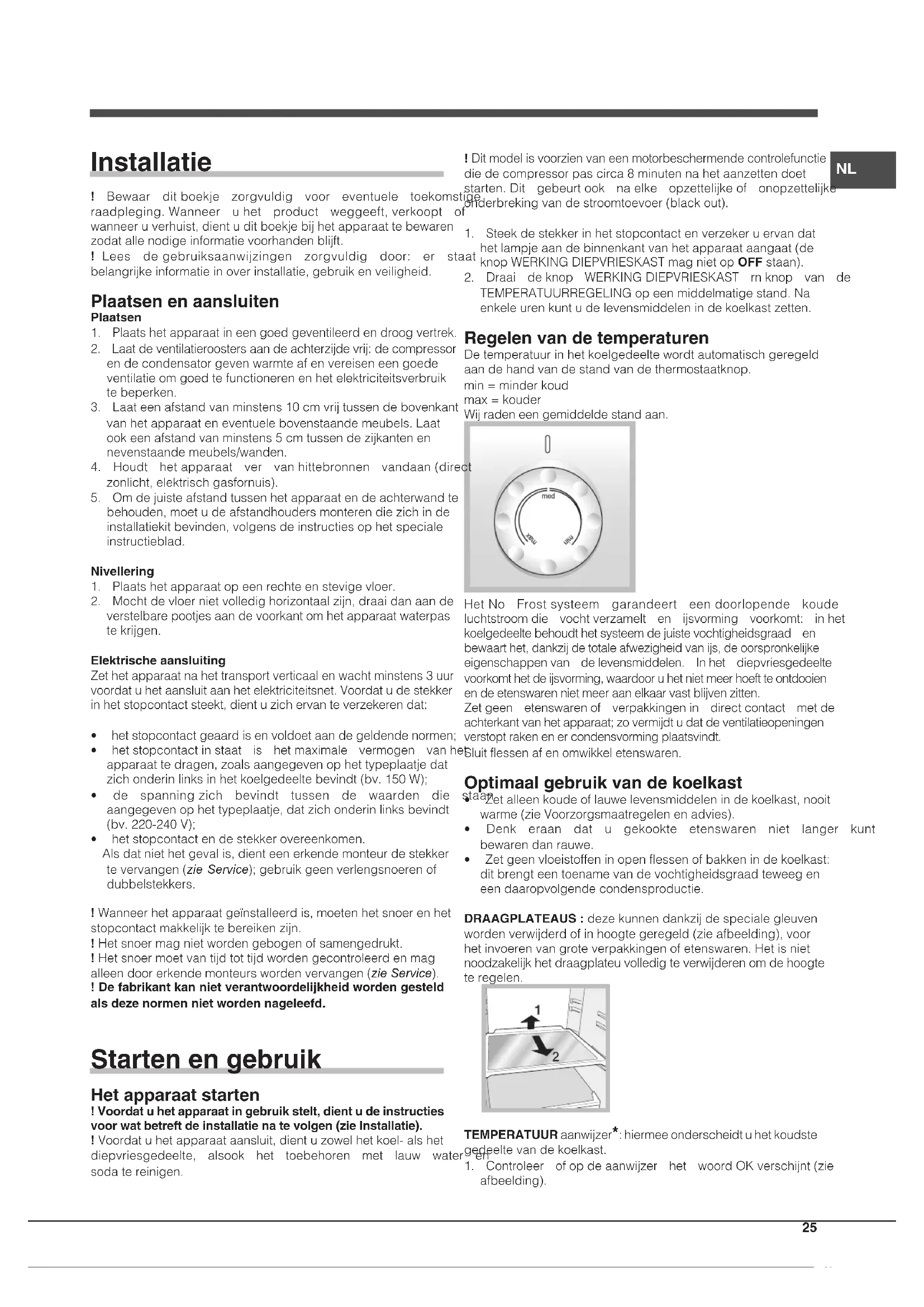

Plaatsen en aansluiten

Plaatsen

1. Plaats het apparaat in een goed geventileerd en droog vertrek.
2. Laat de ventilatieroosters aan de achterzijde vrij: de compressor en de condensator geven warmte af en vereisen een goede ventilatie om goed te functioneren en het elektriciteitsverbruik te beperken.
3. Laat een afstand van minstens 10 cm vrij tussen de bovenkant van het apparaat en eventuele bovenstaande meubels. Laat ook een afstand van minstens 5 cm tussen de zijkanten en nevenstaande meubels/wanden.
4. Houdt het apparaat ver van hittebronnen vandaan (direct zonlicht, elektrisch gasfornuis).
5. Om de juiste afstand tussen het apparaat en de achterwand te behouden, moet u de afstandhouders monteren die zich in de installatiekit bevinden, volgens de instructies op het speciale instructieblad.

Nivellering

1. Plaats het apparaat op een rechte en stevige vloer.
2. Mocht de vloer niet volledig horizontaal zijn, draai dan aan de verstelbare pootjes aan de voorkant om het apparaat waterpas te krijgen.

Elektrische aansluiting

Zet het apparaat na het transport verticaal en wacht minstens 3 uur voordat u het aansluit aan het elektriciteitsnet. Voordat u de stekker in het stopcontact steekt, dient u zich ervan te verzekeren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te dragen, zoals aangegeven op het typeplaatje dat zich onderin links in het koelgedeelte bevindt (bv. 150 W);
• de spanning zich bevindt tussen de waarden die aangegeven op het typeplaatje, dat zich onderin links bevindt (bv. 220-240 V);
• het stopcontact en de stekker overeenkomen.

Als dat niet het geval is, dient een erkende monteur de stekker te vervangen (zie Service); gebruik geen verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geïnstalleerd is, moeten het snoer en het stopcontact makkelijk te bereiken zijn.
! Het snoer mag niet worden gebogen of samengedrukt.
! Het snoer moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen (zie Service).

! De fabrikant kan niet verantwoordelijkheid worden gesteld als deze normen niet worden nageleefd.

Starten en gebruik

Het apparaat starten

! Voordat u het apparaat in gebruik stelt, dient u de instructies voor wat betreft de installatie na te volgen (zie Installatie).

! Voordat u het apparaat aansluit, dient u zowel het koel- als het diepvriesgedeelte, alsook het toebehoren met lauw wa soda te reinigen.

1. Steek de stekker in het stopcontact en verzeker u ervan dat het lampje aan de binnenkant van het apparaat aangaat (de knop WERKING DIEPVRIESKAST mag niet op OFF staan).
2. Draai de knop WERKING DIEPVRIESKAST rn knop van de TEMPERATUURREGELING op een middelmatige stand. Na enkele uren kunt u de levensmiddelen in de koelkast zetten.

Regelen van de temperaturen

De temperatuur in het koelgedeelte wordt automatisch geregeld aan de hand van de stand van de thermostaatknop.

min = minder koud

max = kouder

Wij raden een gemiddelde stand aan.

Het No Frost systeem garandeert een doorlopende koude luchtstroom die vocht verzamelt en ijsvorming voorkomt: in het koelgedeelte behoudt het systeem de juiste vochtigheidsgraad en bewaart het, dankzij de totale afwezigheid van ijs, de oorspronkelijke eigenschappen van de levensmiddelen. In het diepvriesgedeelte voorkomt het de ijsvorming, waardoor u het niet meer hoeft te ontdooien en de etenswaren niet meer aan elkaar vast blijven zitten.

Zet geen etenswaren of verpakkingen in direct contact met de achterkant van het apparaat; zo vermijdt u dat de ventilatieopeningen verslopt raken en er condensvorming plaatsvindt.

eBluit flessen af en omwikkel etenswaren.

Optimaal gebruik van de koelkast

staan Zet alleen koude of lauwe levensmiddelen in de koelkast, nooit warme (zie Voorzorgsmaatregelen en advies).

• Denk eraan dat u gekookte etenswaren niet langer kunt bewaren dan rauwe.
• Zet geen vloeistoffen in open flessen of bakken in de koelkast: dit brengt een toename van de vochtigheidsgraad teweeg en een daaropvolgende condensproductie.

DRAAGPLATEAUS : deze kunnen dankzij de speciale gleuven worden verwijderd of in hoogte geregeld (zie afbeelding), voor het invoeren van grote verpakkingen of etenswaren. Het is niet noodzakelijk het draagplateu volledig te verwijderen om de hoogte te regelen.

TEMPERATUUR aanwijzer*: hiermee onderscheidt u het koudste gedeelte van de koelkast.

1. Controleer of op de aanwijzer het woord OK verschijnt (zie afbeelding).

NL

1. Als er geen OK verschijnt, betekent het dat de temperatuur te hoog is: zet de knop knop TEMPERATUURREGELING op een hogere stand (kouder) en wacht circa 10 uur tot de temperatuur stabiel is.
2. Controleer de aanwijzer nogmaals: indien nodig kunt u de koelkast opnieuw regelen. Als u grote hoeveelheden etenswaren in de koelkast heeft geplaatst, de deur herhaaldelijk heeft geopend of open heeft gelaten, is het normaal dat de aanwijzer geen OK aangeeft. Wacht minstens 10 uur voordat u de knop knop TEMPERATUURREGELING op een hogere stand zet.

Groentela\*

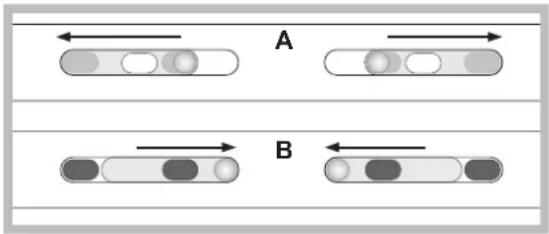

De ruime inhoud van de groentela maakt het mogelijk gemakkelijk een behoorlijke hoeveelheid groenten en fruit erin te plaatsen. Dankzij het handige gebruik van de deksels kunt u groenten en fruit van verschillende vormen en afmetingen plaatsen. Open de vochtigheidsregelaar (stand B) als u voedsel, zoals groenten, in een minder vochtige omgeving wilt opslaan, of sluit de regelaar (stand A), om voedsel, zoals fruit, in een vochtigere omgeving op te slaan.

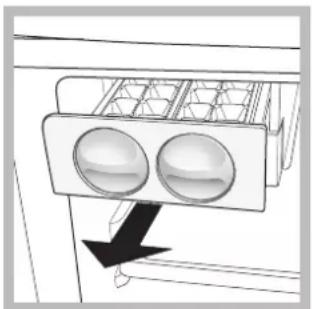

ICEDEVICE\*

Vul de bakjes met water en plaats ze in de zone van Icedevice. Na ongeveer 2 uren zijn de ijsblokjes klaar. Voor het verwijderen van de ijsblokjes draait u de twee knoppen naar rechts: de blokjes vallen in de bak eronder, klaar voor gebruik.

Food Care Zone 0°C*: Dit gedeelte is ontwikkeld om vlees en vis vers te houden. Dankzij de lage temperaturen in dit gedeelte (-2/+3) en dankzij de doorzichtige deur die beschermt tegen oxidatie en het donker worden van het voedsel, kunnen levensmiddelen zelfs een week lang worden bewaard. Het kan ook worden gebruikt voor kant-en-klare gerechten. Niet geschikt voor fruit, groenten en salades.

* Deze kunnen variëren voor wat betreft aantal of positie, alleen op enkele modellen aanwezig.

Optimaal gebruik van de diepvrieskast

Gebruik voor het regelen van de temperatuur de knop WERKING DIEPVRIESKAST.

1 minder koud.

MAX kouder.

I Care

is de optimale temperatuur voor een laag energieverbruik. met OFF schakelt u het hele apparaat uit (inclusief de koelkast).

• Vries nooit etenswaar in die op het punt staat te ontdooien of al is ontdooid; dergelijke etenswaar moet gelijk worden gekookt en gegeten (binnen 24 uur).
• Verse etenswaren die moeten worden ingevroren mogen nooit in contact raken met etenswaren die al bevoren zijn.
• Plaats nooit glazen flessen met vloeistof in de diepvrieskast, vooral niet als er een dop op zit of als ze hermetisch zijn afgesloten, ze zouden kunnen barsten.
• De maximum hoeveelheid die men dagelijks kan invriezen is aangegeven op het typeplaatje links onderin de koelkast (voorbeeld: Kg/24h 4).

! Open de deur van de diepvrieskast niet tijdens het invriezen.

! Wanneer de stroom wegvalt of wanneer er een storing optreedt, dient u de deur van de diepvrieskast niet te openen: de levensmiddelen blijven op deze manier nog ongeveer 9 à 14 uur goed bewaard.

! Voor goed circuleren van de koude lucht in de freezer mogen de ontluchtingsopeningen niet worden belemmerd door etenswaren of dozen.

Onderhoud en verzorging

De elektrische stroom afsluiten

Tijdens schoonmaak of onderhoud moet u het apparaat afsluiten van de elektrische stroom:

1. zet de knop WERKING DIEPVRIESKAST op OFF;
2. haal de stekker uit het stopcontact.

Het apparaat reinigen

• De buitenkant, de binnenkant en de rubberen afdichtingen kunnen worden schoongemaakt met een lauwe spons en soda of een neutraal schoonmaakmiddel. Gebruik geen oplosmiddelen, schuurmiddelen, chloor of ammonia.
• Het uitneembare toebehoren kan worden afgewassen met warm water en schoonmaak- of afwasmiddelen. Spoel en droog alles goed af.
• De achterkant van het apparaat vangt veel stof op. Na het apparaat te hebben uitgezet en de stroom te hebben afgesloten kunt u dit opzuigen met de lange buis van de stofzuiger, op middelmatig vermogen.

Het vermijden van schimmel en vervelende luchtjes

• Het apparaat is vervaardigd uit hygiënisch materiaal dat geen luchtjes absorbeert. Teneinde deze eigenschappen te behouden moet u levensmiddelen altijd goed bewaren afsluiten. Hierdoor vermijdt u ook het vormen van vlekken.
• Als u het apparaat voor langere tijd uitzet moet u de binnenkant reinigen en de deuren openlaten.

Het lampje vervangen \*

Om het lampje van het koelgedeelte te vervangen, dient u eerst de stekker uit het stopcontact te halen.

Volg de instructies die hieronder zijn aangegeven. Pak het lampje beet door eerst het beschermingskapje te verwijderen aangegeven in de afbeelding.

Vervang het met een lampje dat eenzelfde vermogen heeft als staat aangegeven op het kapje.

Voorzorgsmaatregelen en advies

! Het apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Dit apparaat voldoet aan de volgende EU Richtlijnen:

- 73/23/EEG van 19/02/73 (Laagspanning) en daaropvolgende wijzigingen;

- 89/336/EEG van 03/05/89 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen;

- 2002/96/CE.

Algemene veiligheid

- Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.

- Het apparaat dient te worden gebruikt voor het bewaren en het invriezen van levensmiddelen. Het dient uitsluitend door volwassenen te worden bediend, volgens de aanwijzingen die aangegeven zijn in dit instructieboekje.

- Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of als het onweert.

- Raak het apparaat niet blootsvoets of met natte handen voeten aan.

- Raak nooit de koelementen aan de binnenkant aan: u zou zich kunnen verbranden of verwonden.

- Haal de stekker nooit uit het stopcontact door aan het snoer te trekken.

- Maak de koelkast niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.

* Deze kunnen variëren voor wat betreft aantal of positie, alleen op enkele modellen aanwezig.

Het is niet voldoende langer dan twee seconden de OFF op de display ingedrukt te houden om elke elektrische verbinding te verbreken.

LOB NL

- Als het apparaat defect is, mag u nooit aan het interne systeem ensleutelen om een reparatie uit te voeren.

- Gebruik in de vakken waar ingevroren levensmiddelen worden bewaard geen scherpe of puntige voorwerpen of elektrische apparaten die niet door de fabrikant worden aanbevolen.

- Plaats nooit ijsblokjes die net uit de diepvrieskast komen in uw mond.

- Dit apparaat is niet geschikt voor gebruik door personen (inclusief kinderen) met fysieke, sensorische of mentale beperkingen, of die geen ervaring of kennis hebben, tenzij ze

door een persoon die verantwoordelijk is voor hun veiligheid zoals begeleid worden bij of geïnstrueerd zijn over het gebruik van het apparaat. Kinderen moeten gecontroleerd worden om te zorgen dat ze niet met het apparaat spelen.

- Het verpakkingsmateriaal is geen speelgoed voor kinderen.

Afvalverwijdering

• Verwijdering van het verpakkingsmateriaal: houdt u aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.
• De Europese Richtlijn 2012/19/EU over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld.

Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

Het milieu sparen en respecteren

• Plaats het apparaat in een koele, goed geventileerde ruimte, behoedt het voor directe zonnestralen, plaats het niet dichtbij een warmtebron.
• Laat de deur, wanneer u etenswaren in de koel- of diepvrieskast zet of eruit haalt, zo kort mogelijk openstaan.
  Elke keer dat de deur opengaat ontstaat een aanzienlijk energieverlies.
• Vul het apparaat niet met teveel etenswaren: voor een optimale conservering moet de koude luchtstroom vrijuit kunnen circuleren. Als u de circulatie belemmert, zal de compressor constant blijven werken.
  Zet geen warme levensmiddelen in het apparaat: deze zouden de binnentemperatuur verhogen waardoor de compressor harder werkt en er een groter elektrisch verbruik ontstaat.
• Ontdooi het apparaat als er ijsvorming plaatsvindt (zie Onderhoud); een dikke laag ijs vertraagt de koudeoverdracht naar de levensmiddelen en verhoogt het energieverbruik.

Storingen en oplossingen

Het zou kunnen gebeuren dat het apparaat niet functioneert. Voordat u de Servicedienst belt (zie Service), moet u controlleren dat het geen probleem is dat u kunt oplossen met behulp van volgende lijst.

Het lampje van de binnenverlichting gaat niet aan.

• De stekker zit niet in het stopcontact, of niet voldoende om contact te maken. Wellicht zit het hele huis zonder stroom.
• De knop WERKING DIEPVRIESKAST is in de positie OFF.

NL

De motor start niet.

- Het apparaat is voorzien van een motorbeschermende controle (zie Starten en gebruik).

De koelkast en de diepvrieskast zijn niet koud genoeg.

• De deuren sluiten niet goed of de afdichtingen zijn versleten.
• De deuren worden vaak geopend.
• De knop van de TEMPERATUURREGELING staat niet op de goede stand
• De koelkast of de diepvrieskast zijn overmatig gevuld.
• De temperatuur van het vertrek waar het apparaat zich bevindt is lager dan 14°C.

In de koelkast bevriezen de etenswaren.

• De knop van de TEMPERATUURREGELING staat niet op de goede stand
• De levensmiddelen staan in contact met de achterwand.

De motor blijft doorlopend draaien

• De deur is niet goed dicht of wordt constant geopend.
• De buitentemperatuur is erg hoog.

Het apparaat maakt veel lawaai.

• Het apparaat staat niet waterpas (zie Installatie).
• Het apparaat staat tussen meubels of objecten die trillen of geluid maken.
• Het verkoelingsgas maakt een licht geluid ook wanneer de compressor stil staat: dit is normaal, het is geen storing.

Enkele delen aan de buitenkant van de koelkast zijn zeer warm.

- De hoge temperaturen zijn noodzakelijk om het vormen van condens te voorkomen in bepaalde gedeeltes van het product.

Instalación
