Tipo de produto	Combinado frigorífico-congelador
Marca	Hotpoint
Modelo	HP70 TMI 92 X 1
Volume total bruto	340 L
Capacidade de congelação	4 kg/24h
Classe climática	N (temperada normal)
Tensão de alimentação	220-240 V ~ 50 Hz
Potência absorvida	150 W
Tipo de degelo	No Frost
Refrigerante	R134a
Reversibilidade das portas	Sim (possibilidade de inverter o sentido de abertura)
Compartimento Food Care Zone 0°C	Sim (zona de conservação da carne e do peixe)
Dispositivo Ice Device	Sim (cubeteira com distribuição)
Prateleiras ajustáveis em altura	Sim
Gaveta de frutas e legumes com regulador de humidade	Sim
Porta-garrafas	Sim
Iluminação interior	Lâmpada substituível
Pés niveladores	Sim (frente ajustável)
Fusível recomendado	15 A max
Autonomia em caso de falha	9 a 14 horas (congelador)
Sistema de arranque diferido	8 minutos após ligação
Manutenção e limpeza	Limpar com esponja embebida em água morna e bicarbonato ou sabão neutro
Periodicidade de substituição da lâmpada	Se necessário, lâmpada de potência idêntica

Perguntas frequentes - HP70 TMI 92 X 1 HOTPOINT

Como ajustar a temperatura do frigorífico?

O ajuste da temperatura é feito automaticamente através do botão FUNCIONAMENTO FRIGORÍFICO. Posicione-o entre MIN (menos frio) e MAX (mais frio). Uma posição intermédia é recomendada para um bom equilíbrio.

Como inverter o sentido de abertura das portas?

O manual indica que a reversibilidade das portas é possível em alguns modelos. Consulte o manual para o procedimento detalhado. É aconselhável chamar um técnico autorizado.

O que fazer se a luz interior não acender?

Verifique se a ficha está bem ligada e se o botão FUNCIONAMENTO CONGELADOR não está em OFF. Se o problema persistir, verifique a lâmpada. Para a substituir, desligue o aparelho e siga as instruções do manual.

Como limpar o aparelho?

Limpe o interior e exterior com uma esponja embebida em água morna com bicarbonato de sódio ou sabão neutro. Não use solventes, produtos abrasivos, água sanitária ou amoníaco. Os acessórios removíveis podem ser mergulhados em água quente com sabão.

O congelador precisa de ser descongelado?

Não, porque este modelo está equipado com o sistema No Frost que impede a formação de gelo. Nenhum descongelamento manual é necessário.

Onde se encontra a placa de características?

A placa de características está localizada no compartimento frigorífico, no canto inferior esquerdo. Indica o modelo (Mod.), o número de série (S/N) e as características elétricas.

O que fazer em caso de corte de energia?

Evite abrir a porta do congelador. Os alimentos congelados e ultracongelados conservar-se-ão sem problema durante cerca de 9 a 14 horas.

Como utilizar a zona Food Care 0°C?

Este compartimento foi concebido para conservar carne e peixe frescos até uma semana, graças a uma temperatura de -2 a +3°C. Não é adequado para frutas, legumes ou saladas.

Como fazer gelo com Ice Device?

Retire os recipientes especiais, encha-os de água e coloque-os no local Ice Device. Após cerca de 2 horas, rode os botões para a direita para fazer cair os cubos de gelo no recipiente inferior.

Quais são os conselhos de segurança importantes?

Não toque no aparelho com os pés descalços ou com as mãos molhadas. Para desligar, puxe pela ficha, não pelo cabo. Antes de limpar, desligue sempre o aparelho. Não permita que crianças brinquem com o aparelho. Respeite as instruções de eliminação de acordo com a diretiva REEE.

MANUAL DE UTILIZADOR HP70 TMI 92 X 1 HOTPOINT

Instruções para a utilização COMBINADO FRIGORÍFICO/CONGELADOR

Índice

Instruções para a utilização, 2

Assistência, 5

Descrição do aparelho, 9

Reversibilidade da abertura das portas, 11

Instalação, 33

Início e utilização, 34

Manutenção e cuidados, 34

Precauções e conselhos, 35

Anomalias e soluções, 36

PL

Polski

Antes de contactar a Assistência técnica:

• Verifique se pode resolver sozinho a anomalia (veja as Anomalias e Soluções).
• Se, apesar de todos os controles, o aparelho não funcionar e o inconveniente detectado continuar, contactar o Centro de Assistência mais próximo.

Comunique:

• o tipo de anomalia
  • o modelo da máquina (Mod.)
  • o número de série (S/N)

Estas informações encontram-se na placa de identificação situada no compartimento frigorífico embaixo à esquerda.

Nunca recorrer a técnicos não autorizados e negar sempre a instalação de peças sobresselentes não originais para reposição.

PL

Serwis Techniczny

Descrição do aparelho

Visão geral

Estas instruções sobre a utilização são válidas para vários modelos, portanto é possível que na figura haja pormenores diferentes do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginas seguintes.

1 PEZINHO de regulação
2 Gaveta para FRUTAS e HORTALIÇAS *
3 WINE RACK *.
4 PRATELEIRA *
5 Selector de FUNCIONAMENTO DO FRIGORÓFICO
6 Food Care Zone 0°C*
7 Compartimento para CONGELAÇÃO e CONSERVAÇÃO
8 FAST FREEZER
9 ICE DEVICE
10 Selector de FUNCIONAMENTO DO CONGELADOR
11 Prateleira extraível da porta VÃO PARA GUARDAR OBJECTOS*
12 Prateleira para GARRAFAS

* Variáveis em número e/ou na posição, presente somente em alguns modelos.

PL

Opis urządzenia

Widok ogólny

Reversibilidade da abertura das portas

* Presente somente em alguns modelos.

PL

minutos depois de ser ligado. Isto acontece também de qualquer interrupção na alimentação eléctrica, voluntária ou

PT

! É importante guardar este folheto para poder consultá-línva qualquer momento. No caso de venda, cessão ou mudança,

assegure-se que o mesmo permaneça junto com o aparelho para informar ao novo proprietário sobre o funcionamento e as suas respectivas advertências.

! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

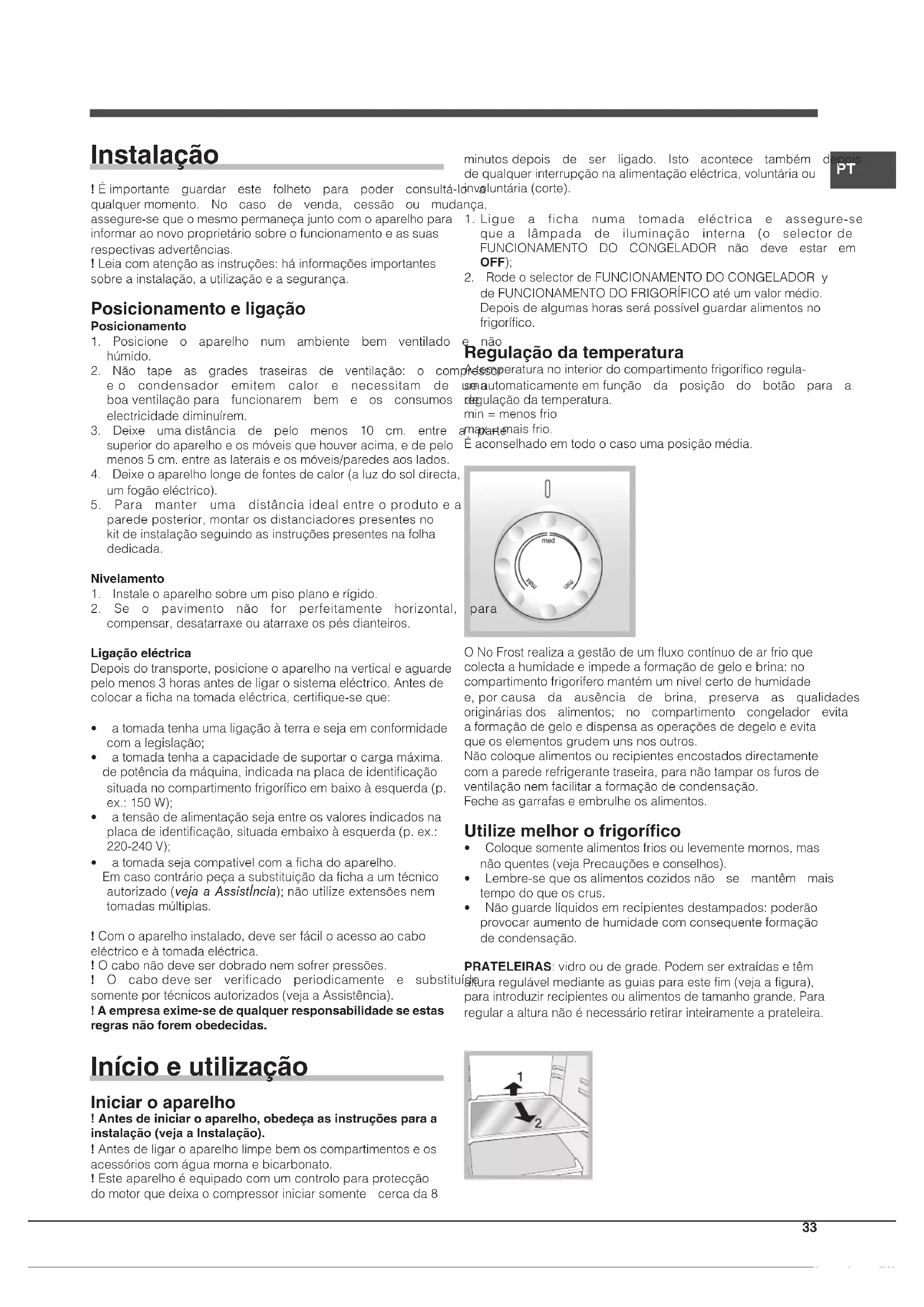

Posicionamento e ligação

Posicionamento

1. Posicione o aparelho num ambiente bem ventilado húmido.
2. Não tape as grades traseiras de ventilação: o cor e o condensador emitem calor e necessitam de boa ventilação para funcionarem bem e os consumos electricidade diminuírem.
3. Deixe uma distância de pelo menos 10 cm. entre superior do aparelho e os móveis que houver acima, e de pelo menos 5 cm. entre as laterais e os móveis/paredes aos lados.
4. Deixe o aparelho longe de fontes de calor (a luz do sol directa, um fogão eléctrico).
5. Para manter uma distância ideal entre o produto e a parede posterior, montar os distanciadores presentes no kit de instalação seguindo as instruções presentes na folha dedicada.

Nivelamento

1. Instale o aparelho sobre um piso plano e rígido.
2. Se o pavimento não for perfeitamente horizontal, compensar, desatarraxe ou atarraxe os pés dianteiros.

Ligação eléctrica

Depois do transporte, posicione o aparelho na vertical e aguarde pelo menos 3 horas antes de ligar o sistema eléctrico. Antes de colocar a ficha na tomada eléctrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;
• a tomada tenha a capacidade de suportar o carga máxima. de potência da máquina, indicada na placa de identificação situada no compartimento frigorífico em baixo à esquerda (p. ex.: 150 W);
• a tensão de alimentação seja entre os valores indicados na placa de identificação, situada embaixo à esquerda (p. ex.: 220-240 V);
• a tomada seja compatível com a ficha do aparelho. Em caso contrário peça a substituição da ficha a um técnico autorizado (veja a Assistíncia); não utilize extensões nem tomadas múltiplas.

! Com o aparelho instalado, deve ser fácil o acesso ao cabo eléctrico e à tomada eléctrica.

! O cabo não deve ser dobrado nem sofrer pressões.
! O cabo deve ser verificado periodicamente e substitu somente por técnicos autorizados (veja a Assistência).
! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Início e utilização

Iniciar o aparelho

! Antes de iniciar o aparelho, obedeça as instruções para a instalação (veja a Instalação).

! Antes de ligar o aparelho limpe bem os compartimentos e os acessórios com água morna e bicarbonato.
! Este aparelho é equipado com um controlo para protecção do motor que deixa o compressor iniciar somente cerca da 8

1. Ligue a ficha numa tomada eléctrica e assegure-se que a lâmpada de iluminação interna (o selector de FUNCIONAMENTO DO CONGELADOR não deve estar em OFF);
2. Rode o selector de FUNCIONAMENTO DO CONGELADOR y de FUNCIONAMENTO DO FRIGORÍFICO até um valor médio. Depois de algumas horas será possível guardar alimentos no frigorífico.

não

Regulação da temperatura

A desperatura no interior do compartimento frigorífico regula- se automaticamente em função da posição do botão para a regulação da temperatura.

min = menos frio

amaxa-temais frio.

É aconselhado em todo o caso uma posição média.

O No Frost realiza a gestão de um fluxo contínuo de ar frio que colecta a humidade e impede a formação de gelo e brina: no compartimento frigorífero mantém um nível certo de humidade e, por causa da ausência de brina, preserva as qualidades originárias dos alimentos; no compartimento congelador evita a formação de gelo e dispensa as operações de degelo e evita que os elementos grudem uns nos outros.

Não coloque alimentos ou recipientes encostados directamente com a parede refrigerante traseira, para não tampar os furos de ventilação nem facilitar a formação de condensação.

Fecha as garrafas e embrulhe os alimentos.

Utilize melhor o frigorífico

• Coloque somente alimentos frios ou levemente mornos, mas não quentes (veja Precauções e conselhos).
• Lembre-se que os alimentos cozidos não se mantêm mais tempo do que os crus.
• Não guarde líquidos em recipientes destampados: poderão provocar aumento de humidade com consequente formação de condensação.

PRATELEIRAS: vidro ou de grade. Podem ser extraídas e têm íleura regulável mediante as guias para este fim (veja a figura), para introduzir recipientes ou alimentos de tamanho grande. Para regular a altura não é necessário retirar inteiramente a prateleira.

PT

Indicador da TEMPERATURA*: para identificar a zona mais fria do frigorífico.

1. Verifique se no indicador está em OK de maneira bem evidente (veja a figura).

1. Se não aparecer a escrita OK significa que a temperatura está alta demais: regule a selector de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta (mais fria) e aguarde aproximadamente 10 h. até a temperatura estabilizar-se.
2. Verifique novamente o indicador: e, se for necessário, realize uma nova regulação. Se forem guardadas grandes quantidades de alimentos ou se a porta for aberta frequentemente, é normal que o indicador não esteja em OK. Aguarde pelo menos 10 h. antes de regular o selector de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta.

Gaveta para FRUTAS e HORTALIÇAS\*

As gavetas para a fruta e os legumes de que está provido o frigorífico são projectadas especialmente ao fim de manter frescos e fragrantes a fruta e os legumes.

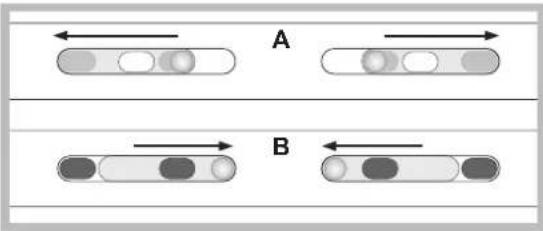

Abra o regulador de humidade (posição B) se quiser armazenar num ambiente menos húmido alimentos como vegetais, ou feche-o (posição A) para armazenar alimentos como fruta num ambiente mais húmido.

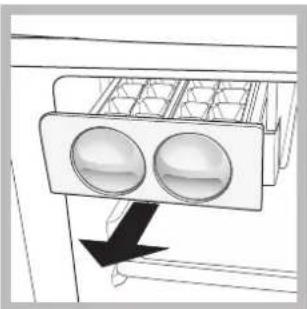

ICE DEVICE\*

Depois de colocar a água nas formas de gelos, coloque-os nos seus lugares no compartimento de gelo. Os cubos de gelo estarão prontos em aproximadamente 2 horas. Para retirar os cubos de gelo vire os dois botões para à direita. Os cubos de gelo cairão na bandeja abaixo da forma prontos para serem usados (veja a figura).

Zona de alimentos 0°C*: Um compartimento concebido para guardar carne e peixe frescos. Graças à baixa tem do compartimento (-2/+3) e à porta transparente que protecção contra a oxidação e o escurecimento, os alimentos podem ser conservados até uma semana. Pode também utilizada para "refeições frias". Não é adequada para vegetais e saladas.

* Variáveis em número e/ou na posição, presente somente em alguns modelos.

Utilize melhor o congelador

A temperatura no interior do compartimento condelador regula-se automaticamente em função da posição do Selector de FUNCIONAMENTO DO CONGELADOR.

1 menos frio,

MAX mais frio.

É aconselhado em todo o caso uma posição média

I Care
é a temperatura ideal para consumos baixos. OFF desliga o aparelho, inclusive o frigorífico.

• Não congele novamente alimentos que estiverem a descongelar-se ou descongelados; estes alimentos devem ser cozidos para ser consumados (dentro de 24 horas).
• Os alimentos frescos a serem congelados não devem ser colocados encostados nos já congelados.
• Não coloque no congelador garrafas de vidro contendo líquidos, tampadas ou fechadas hermeticamente, porque poderão partir-se.
• A quantidade máxima diária de alimentos a ser congelada é indicada na placa de identificação, situada no compartimento frigorífico, embaixo à esquerda (por exemplo: Kg/24h 4).

! Durante a congelação evite abrir a porta.

! Em caso de interrupção de corrente ou de avaria, não abra a porta do congelador: desta maneira os alimentos congelados em casa ou industriais não sofrerão alterações durante aproximadamente 9 \~ 14 horas.

! Para evitar criar obstáculos para a circulação de ar, no interior do congelador, é recomendável não tampar os furos de ventilação com alimentos nem recipientes.

Manutenção e cuidados

Durante as operações de limpeza e manutenção é necessário isolar o aparelho da rede eléctrica:

1. coloque o selector de FUNCIONAMENTO DO CONGELADOR em OFF;
2. desligue a ficha da tomada eléctrica.

Limpar o aparelho

- As partes externas, as partes internas e as guarnições de borracha podem ser limpadas com uma esponja molhada de água morna e bicarbonato de sódio ou sabão neutro. Não empregue solventes, abrasivos, água de javel nem amoníaco.

Operatura Os acessórios removíveis podem ser colocados de molho em oferecágua quente e sabão ou detergente para pratos. Enxagúe-os e enxugue-os com cuidado.

n ser Na parte de trás do aparelho tende a acumular-se poeira, fruta, que pode ser eliminada, depois de ter desligado o aparelho e retirado a ficha da tomada eléctrica, utilizando delicadamente o bocal comprido de um aspirador de pó, regulado numa potência média.

Evite bolor e maus cheiros

• Este aparelho foi fabricado com materiais higiénicos não transitem odores. Para manter esta característica é necessário os alimentos serem sempre protegidos e bem fechados. Isto também evitará a formação de manchas.
• Se for deixar o aparelho muito tempo desligado, limpe-o por dentro e deixe as portas abertas.

Substituição da lâmpada\*

Para substituir a lâmpada de iluminação do compartimento frigorífico, desligue a ficha da tomada de corrente. (as seguintes instruções. Para obter acesso à lâmpada, retire a protecção da maneira indicada na figura. Substitua-a por uma de potência análoga à indicada na protecção.

Precauções e conselhos

! Este aparelho foi projectado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas para razões de segurança e devem ser lidas atenção.

Esta aparelhagem é em conformidade com a seguintes Directivas da Comunidade Europeia:

- 73/23/CEE do 19/02/73 (Baixa Tensão) e sucessivas modificações; - 89/336/CEE do 03/05/89 (Compatibilidade Electromagnética) e sucessivas modificações.

Segurança geral

• Este aparelho foi concebido para uma utilização de tipo não profissional, no âmbito de uma morada.
• Este aparelho deve ser utilizado somente por pessoas adultas, para conservar e congelar alimentos, segundo as instruções apresentadas neste folheto.
• Este aparelho não deve ser instalado ao ar livre mesmo se num sítio abrigado, porque é muito perigoso deixá-lo exposto à chuva e temporais.
• Não toque neste aparelho com os pés descalços nem com as mãos ou os pés molhados ou húmidos.
• Não toque nas partes de refrigeração internas: há perigo de queimaduras e feridas.
• Não puxe o cabo eléctrico para desligar a ficha da tomada, mas pegue pela ficha.
• É necessário desligar a ficha da tomada antes de re operações de limpeza e manutenção. Não é suficiente colocar os selectores de regulação da temperatura na posição

OFF (aparelho desligado) para eliminar todos os contactos eléctricos.

• No caso de avaria, nunca mexa nos mecanismos internos para tentar reparar.
• Não utilize, no interior dos compartimentos para guard alimentos congelados, utensílios cortantes e pontiagudos ou dispositivos eléctricos se não forem do tipo recomendado pelo construtor.

• Não coloque na boca cubos de gelo assim que os retirar do congelador.
  * Variáveis em número e/ou na posição, presente somente em alguns modelos.

• Não é previsto que este aparelho seja utilizado por pessoas (incluço crianças) com reduzidas capacidades físicas sensoriais ou mentais, por pessoas inexperientes ou sem conhecimento, a não ser que sejam vigiadas ou que tenham recebido instruções preliminares sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança. As crianças deveriam ser vigiadas para evitar que brinquem com o aparelho.

• Os embalagens não são brinquedos para as crianças.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, ou reutilize as embalagens.
• A directiva Europeia 2012/19/EU referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

Economizar e respeitar o meio ambiente

• Instale este aparelho num ambiente fresco e bem ventilado, com proteja-o contra a exposição directa aos raios do sol, não o coloque perto de fontes de calor.
• Para colocar ou retirar alimentos, abra as portas deste aparelho o mais rapidamente possível. Cada vez que abrir as portas causa um notável gasto de energia.
• Não encha este aparelho com alimentos demais: para uma boa conservação, o frio deve poder circular livremente. Se impedir-se a circulação, o compressor funcionará continuamente.
• Não coloque dentro alimentos quentes: aumentarão a temperatura interna forçando o compressor a funcionar muito, com grande desperdício de energia eléctrica.
• Descongele este aparelho quando se formar gelo (veja a ManutenÃ,o); uma camada grossa de gelo torna mais difícil a transmissão do frio aos alimentos e aumenta o consumo de energia.

Anomalias e soluções

Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência técnica (veja a Assistência), verifique se não se trata de um problema fácil de resolver com a ajuda da seguinte lista.

A lâmpada de iluminação interna não se acende.

• A ficha não está ligada na tomada eléctrica ou não está bem ligada e portanto não há contacto, ou então não há corrente cão em casa.

- O selector de FUNCIONAMENTO DO CONGELADOR está na posição OFF.

O motor não inicia.

lar Este aparelho é equipado com um controlo de protecção para o motor (veja Início e utilização).

O frigorífico e o congelador refrigeram pouco.

- As portas não se fecham bem ou as guarnições estão estragadas.

PT

• As portas são abertas com frequência excessiva.
• O selector para A REGULAÇÃO DA TEMPERATURA não está na posição certa
• O frigorífico ou o congelador foram enchidos demais.

Os alimentos congelam-se no frigorífico.

- O selector para A REGULAÇÃO DA TEMPERATURA não está na posição certa.

O motor est· a funcionar continuamente.

• A porta não está bem fechada ou é aberta continuamente.
• A temperatura do ambiente externo está muito alta.

O aparelho est· a fazer ruldo.

• Ô aparelho não foi instalado bem plano (veja a Instalação).
• O aparelho foi instalado entre móveis ou objectos que vibram e emitem ruídos.
• O gás refrigerante interno produz um ruído leve mesmo quando o compressor estiver parado: não é um defeito, é normal.

A temperatura de algumas partes externas do frigorífico é elevada.

- As temperaturas elevadas são necessárias para evitar a formação de condensa em particulares zonas do produto.

Instalacja
