| Producttype | Inbouw inductiekookplaat |
| Merk | Samsung |
| Model | NZ64B5067YH |
| Afmetingen (B x D x H) | 590 x 520 x 55 mm |
| Uitsnede afmetingen (B x D) | 560 x 480 mm |
| Aantal kookzones | 4 inductiezones |
| Flexzone | Ja, voor grote pannen |
| Vermogensbereik | 0 tot 15 + Boost Max |
| Elektrische aansluiting | 230 V ~, 32 A (1N~) of 16 A (2N~ of 2x1N~) |
| Belangrijkste functies | Boost Max, Flexzone, Timer, Pauze/Hervat, Kinderslot, Vermogenslimiet, SmartThings-verbinding, Bluetooth-afzuigkapbediening |
| Veiligheidsuitschakeling | Automatisch na 1,5 tot 6 uur afhankelijk van het vermogensniveau |
| Restwarmte-indicator | Weergave « H » zolang de zone warm is |
| Temperatuurdetectie | Automatische verlaging bij oververhitting |
| Oppervlaktemateriaal | Vitrokeramisch |
| Reiniging | Reiniger voor vitrokeramisch en glasschraper |
| Slimme verbinding | Geïntegreerde Wi-Fi voor SmartThings-app |
| Bluetooth | Ja, voor bediening van compatibele Samsung-afzuigkappen |
| Kinderslot | Vergrendeling van het bedieningspaneel |
| Repareerbaarheid | Onderdelen beschikbaar via Samsung-klantenservice |
Veelgestelde vragen - NZ64B5067YH SAMSUNG
Gebruikersvragen over NZ64B5067YH SAMSUNG
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Fornuis in PDF-formaat gratis! Vind uw handleiding NZ64B5067YH - SAMSUNG en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. NZ64B5067YH van het merk SAMSUNG.
GEBRUIKSAANWIJZING NZ64B5067YH SAMSUNG

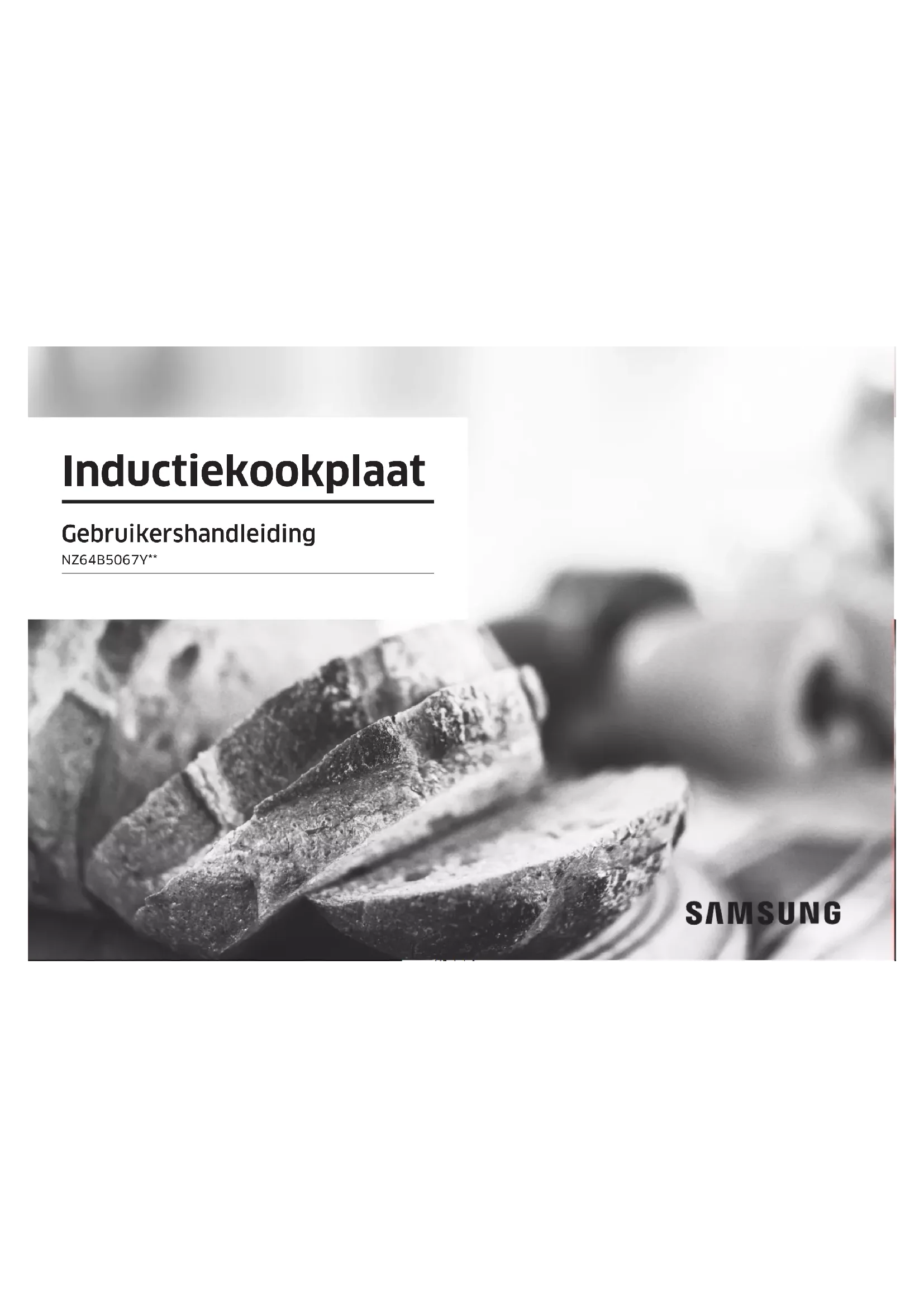

Gebruikershandleiding
NZ64B5067Y**
SAMSUNG
Inhoud
Deze handleiding gebruiken 3
De volgende symbolen worden gebruikt in deze gebruikershandleiding: 3 Modelnaam en serienummer 3
Veiligheidsinstructies 3
Verpakkingsmateriaal opruimen 7 De juiste wijze om uw oude apparatuur af te voeren 7 Correcte verwijdering van dit product (Afval elektrische en elektronische apparatuur) 7
De kookplaat installeren 8
Veiligheidsinstructies voor de installateur 8 Hulpmiddelen die u nodig hebt 8 Aansluiting op de stroomvoorziening 8 Installatie in het werkblad 9 Onderdelen 11
Voordat u begint 11
Kookzones 11 Bedieningspancel 12 Inductieverwarming 12 Veiligheidsuitschakeling 13 Restwarmte-indicator 13 Temperatuurdetectie 13 Kookgerei 14 De tiptoetsbediening gebruiken 17 Bedieningsgeluiden 17 Eerste reiniging 17
Gebruik 17
Het apparaat inschakelen 17 Het apparaat uitschakelen 17 De kookzone en temperatuurinstelling selecteren 18 Vermogensversterking 19 De Flexzone gebruiken 19 Timer 19 Onderbreken 20 Kinderslot 20 Maximale vermogenslimiet 21 Geluid aan/uit 21 Smart Connect 22 Bedienbare afzuigkappen 22
Uw apparaat onderhouden 23
Kookplaat 23 Lichte bevuiling 23 Hardnekkig vuil 23 Probleemvuil 24 Frame van kookplaat (optioneel) 24 Voorkom schade aan uw apparaat 24
Probleemoplossing en service 25
Probleemoplossing 25 Service 27
Deze handleiding gebruiken
Neemt u even rustig de tijd om deze gebruiksaanwijzing door te lezen alvorens u het apparaat aansluit en let daarbij in het bijzonder op de veiligheidsinformatie in de volgende paragraaf. Bewaar deze gebruiksaanwijzing zodat u er ook in de toekomst gebruik van kunt maken. Wanneer u het apparaat verkoopt of overdraagt, dient u de gebruiksaanwijzing bij te voegen.
De volgende symbolen worden gebruikt in deze gebruikershandleiding:
WAARSCHUWING
Risico's of onveilige situaties die kunnen leiden tot ernstig lichamelijk letsel of de dood.
LET OP
Risico's of onveilige situaties die kunnen leiden tot licht lichamelijk letsel of schade aan eigendommen.
LET OP
Om de kans op brand, explosies, elektrische schokken of persoonlijk letsel bij het gebruik van uw kookplaat te verminderen, dient u deze veiligheidsvoorschriften te volgen.
OPMERKING
Handige tips, aanbevelingen of informatie over het gebruik van het product.
Modelnaam en serienummer
Zowel de modelnaam als het serienummer staan op een etiket op de onderzijde van de kookplaat.
Noteer deze informatie, of bevestig het extra productetiket (op de bovenzijde van het product) aan deze pagina voor later gebruik.
Modelnaam
Serienummer
Veiligheidsinstructies
De veiligheidsvoorzieningen van dit apparaat voldoen aan alle technische normen en veiligheidsnormen. Als producent van dit product zijn wij echter van mening dat het van belang is dat u de volgende veiligheidsinstructies grondig doorneemt
WAARSCHUWING
Dit apparaat mag niet worden gebruikt door personen (waaronder kinderen) met verminderde fysieke, zintuiglijke of geestelijke capaciteiten of met te weinig ervaring en kennis, tenzij er sprake is van toezicht of uitleg over het gebruik van het apparaat door een persoon die zich verantwoordelijk stelt voor hun veiligheid.
Er moet toezicht worden gehouden op kinderen om ervoor te zorgen dat ze niet met het apparaat gaan spelen.
Dit apparaat kan door kinderen vanaf 8 jaar en door personen met een verminderd fysiek, zintuiglijk of mentaal vermogen, of gebrek aan ervaring en kennis, worden gebruikt als ze onder toezicht staan of instructies hebben gekregen omtrent het veilige gebruik van het apparaat en ze de risico's begrijpen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen alleen onder toezicht reinigings- en onderhoudswerkzaamheden uitvoeren.
De mogelijkheid om het apparaat los te koppelen, moet zijn ingebouwd in de vaste bedrading overeenkomstig de richtlijnen voor bedrading.
Veiligheidsinstructies
Dit apparaat moet na installatie nog van het stroomnet kunnen worden losgekoppeld. U kunt het apparaat loskoppelen door de stekker toegankelijk te laten of door een schakelaar in de bedrading in te bouwen overeenkomstig met de richtlijnen voor bedrading.
Als het snoer is beschadigd, moet het worden vervangen door de fabrikant, een servicemedewerker van de fabrikant of een vergelijkbaar gekwalificeerd persoon om gevaar te voorkomen.
Voor de bevestigingsmethode mogen geen kleefstoffen worden gebruikt, aangezien deze niet als een betrouwbare bevestigingsmethode worden beschouwd.
WAARSCHUWING: Als het oppervlak van de kookplaat barsten vertoont, schakelt u het apparaat uit om een eventuele elektrische schok te voorkomen.
Het apparaat wordt heet tijdens het gebruik. Zorg ervoor dat u de verwarmingselementen binnen in de kookplaat nooit aanraakt.
WAARSCHUWING: Bereikbare onderdelen kunnen heet worden tijdens het gebruik Houd jonge kinderen uit de buurt. Gebruik geen stoomreiniger.
Metalen voorwerpen zoals messen, vorken, lepels en deksels mogen niet op de kookplaat worden geplaatst, aangezien deze heet kunnen worden.
Schakel na gebruik de betreffende kookzone uit via het bijbehorende bedieningselement en vertrouw niet slechts op de pandetector.
Het apparaat is niet bedoeld voor bediening met een externe timer of een apart systeem voor bediening op afstand.
LET OP: Houd het bereidingsproces in de gaten. Houd een bereidingsproces van korte duur voortdurend in de gaten.
Om oververhitting te voorkomen, mag u dit apparaat niet achter een decoratieve deur installeren.
WAARSCHUWING: Het apparaat en de bereikbare onderdelen ervan worden heet tijdens gebruik. Zorg ervoor dat u de verwarmingselementen nooit aanraakt. Kinderen jonger dan 8 jaar moeten uit de buurt van het apparaat worden gehouden, tenzij ze onder voortdurend toezicht staan.
WAARSCHUWING: Als u met vet of olie op een kookplaat kookt en dit niet in de gaten houdt, kan dit gevaarlijk zijn en tot brand leiden.
Probeer NOOIT brand te blussen met water, maar schakel het apparaat uit en bedek de vlammen bijvoorbeeld met een deksel of een branddeken.
WAARSCHUWING: Brandgevaar: bewaar geen voorwerpen op het kookoppervlak.
WAARSCHUWING: Gebruik alleen kookplaatbeschermers van de fabrikant van het kookapparaat of waarvan door de fabrikant van het apparaat in de gebruiksinstructies wordt aangegeven dat ze geschikt zijn, of kookplaatbeschermers die in het apparaat zijn ingebouwd. Het gebruik van ongeschikte beschermers kan leiden tot ongelukken.
De oppervlakken kunnen heet worden tijdens het gebruik. Dit apparaat kan door kinderen vanaf 8 jaar en door personen met een verminderd fysiek, zintuiglijk of mentaal vermogen, of gebrek aan ervaring en kennis, worden gebruikt als ze onder toezicht staan of instructies hebben gekregen omtrent het veilige gebruik van het apparaat en ze de risico's begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud wordt niet door kinderen gemaakt, tenzij ze ouder zijn dan 8 en gecontroleerd. Houd het apparaat en het netsnoer buiten het bereik van kinderen die jonger dan 8 jaar zijn.
⚠ LET OP
Zorg dat het apparaat op de juiste manier is geïnstalleerd en geaard door een gekwalificeerde monteur.
Het apparaat mag alleen worden onderhouden door onderhoudspersoneel dat hiervoor gekwalificeerd is.
Reparaties die worden uitgevoerd door niet-gekwalificeerde personen kunnen leiden tot ernstig letsel of storingen. Als uw apparaat moet worden gerepareerd, neemt u hiervoor contact op met uw plaatselijke servicecentrum. Het niet opvolgen van deze instructies kan leiden tot schade en het vervallen van uw garantie.
Apparaten voor inbouw mogen pas worden gebruikt nadat ze zijn ingebouwd in kasten of werkbladen die aan de geldende normen voldoen. Hierdoor wordt contact met de elektrische eenheden voorkomen, zoals voorgeschreven in de geldende veiligheidsnormen.
Wanneer het apparaat een storing vertoont, breekt, scheurt of er barsten in ontstaan:
• schakelt u alle kookzones uit;
- sluit u de kookplaat van de stroomvoorziening af; en
- neemt u contact op met uw plaatselijke servicecentrum.
Als de kookplaat barst, dient u het apparaat uit te schakelen om een eventuele elektrische schok te voorkomen. U kunt de kookplaat pas weer gebruiken wanneer het glazen oppervlak is vervangen.
Veiligheidsinstructies
Gebruik de kookplaat nooit om aluminiumfolie, producten die in aluminiumfolie zijn gewikkeld of bevroren levensmiddelen in een aluminium verpakking te verhitten.
Vloeistoffen tussen de onderkant van de pan en de kookplaat kunnen stoom onder hoge druk produceren. Hierdoor kan de pan omhoog springen.
Zorg er altijd voor dat de kookplaat en de onderkant van de pan droog blijven.
De kookzones worden warm wanneer u kookt.
Houd kleine kinderen altijd uit de buurt van het apparaat.
Houd alle verpakkingsmaterialen buiten bereik van kinderen, aangezien deze materialen gevaarlijk voor kinderen kunnen zijn.
Dit apparaat mag alleen worden gebruikt voor de normale bereiding van voedsel in een huishouden. Het is niet geschikt voor commercieel of industrieel gebruik.
Gebruik de kookplaat nooit om een ruimte te verwarmen.
Let op wanneer u elektrische apparaten aansluit op een stopcontact in de buurt van de kookplaat. Snoeren mogen nooit in aanraking met de kookplaat komen.
Oververhitte vetten en olie kunnen snel ontvlammen. Blijf altijd bij het apparaat wanneer u voedsel bereidt in vetten of olie, bijvoorbeeld wanneer u friet bakt.
Schakel de kookzones na gebruik uit.
Houd de bedieningszones schoon en droog.
Plaats nooit ontbrandbare items op de kookplaat i.v.m. brandgevaar.
Onzorgvuldig gebruik van het apparaat kan tot brandwonden leiden.
Snoeren van elektrische apparaten mogen nooit in aanraking komen met het hete oppervlak van de kookplaat of hete pannen.
Gebruik de kookplaat niet om kleding te drogen.
Gebruikers met een pacemaker of een actief hartimplantaat moeten met hun bovenlichaam ten minste 30 cm afstand tot ingeschakelde inductiezones bewaren. Raadpleeg bij twijfel de fabrikant van het apparaat of een arts. (Alleen modellen met een inductiekookplaat)
Probeer het apparaat niet eigenhandig te repareren, te demonteren of aan te passen.
Schakel de apparatuur altijd uit alvorens u deze gaat reinigen.
Volg bij het reinigen van de kookplaat de aanwijzingen in deze gebruiksaanwijzing.
Houd huisdieren uit de buurt van het apparaat, aangezien ze op de bedieningselementen van het apparaat kunnen stappen en zo een storing kunnen veroorzaken.
Verpakkingsmateriaal opruimen
WAARSCHUWING
Alle gebruikte verpakkingsmaterialen zijn volledig recyclebaar. Vellen en harde schuimdelen zijn op de geïgende manier gemarkeerd. Let er bij de verwijdering van verpakkingsmateriaal en oude apparaten op dat u zich houdt aan veiligheids- en milieuvoorschriften.
De juiste wijze om uw oude apparatuur af te voeren
WAARSCHUWING
Voordat u het oude apparaat afvoert, dient u het onklaar te laten maken om te voorkomen dat het een veiligheidsrisico vormt. Met dit doel laat u een bevoegd technicus het apparaat loskoppelen van de stroomvoorziening en het netsnoer verwijderen.
Het apparaat mag niet worden meegegeven met het huisvuil. Informatie over het ophalen van grofvuil en eventuele stortplaatsen is beschikbaar bij de milieudienst van uw gemeente.
Correcte verwijdering van dit product (Afval elektrische en elektronische apparatuur)
(Van toepassing in landen waar afval gescheiden wordt ingezameld)
Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd. Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen milieuvriendelijk kunnen laten recyclen. Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen niet met ander bedrijfsafval voor verwijdering worden gemengd.
Ga voor informatie over Samsung's toewijding aan het milieu en zijn productspecifieke wettelijke verplichtingen, zoals REACH, naar: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/
De kookplaat installeren
WAARSCHUWING
Zorg dat uw apparaat uitsluitend wordt geïnstalleerd en geaard door een gekwalificeerde monteur.
Houdt u zich aan deze instructie. De garantie geldt niet voor enige vorm van schade die het gevolg is van onjuiste installatie.
Technische gegevens zijn te vinden achterin deze gebruiksaanwijzing.
Veiligheidsinstructies voor de installateur
- De elektrische installatie van het apparaat moet zodanig zijn dat het aan beide polen kan worden afgesloten van de stroom en dat de contacten ten minste 3 mm van elkaar verwijderd kunnen worden. Geschikte installaties hiervoor zijn onder meer smeltveiligheden, zekeringen (schroefzekeringen moeten uit de houder worden genomen), aardlekschakelaars en andere schakelaars.
- Op het gebied van de brandveiligheid voldoet dit apparaat aan EN 60335
2 - 6. Dit type apparaat kan worden geïnstalleerd naast een hoge kast of en wand aan één kant. - De installatie moet bescherming bieden tegen schokken.
- De keukeneenheid waarin het apparaat wordt gemonteerd, moet voldoen aan de stabiliteitseisen van DIN 68930.
- Als beschermende maatregel tegen vocht dienen alle open oppervlakken te worden afgesloten met een geschikte afdichtingskit.
- Op betegelde werkbladen moeten de voegen in de omgeving van de kookplaat volledig zijn gevuld met voegspecie.
- Bij werkbladen van natuursteen, kunststof en aardewerk moeten de veren worden vastgezet met een geschikte kunsthars of een menglijm.
- Zorg dat de afdichting goed aansluit op het werkblad en dat er geen openingen ontstaan. Gebruik nooit extra siliconenkit; hierdoor wordt verwijdering bij onderhoud en reparaties erg moeilijk.
- De kookplaat moet van onderaf omhoog worden geduwd om hem te kunnen uitnemen.
- Er kan een plank onder de kookplaat worden geplaatst.
- De ventilatieopening tussen het werkblad en de voorkant van de eenheid eronder mag niet worden afgedekt.
Hulpmiddelen die u nodig hebt
Potlood Kruiskopschroevendraaier Meetlat of liniaal
Veiligheidsbril Reciprozaag Boormachine
Aansluiting op de stroomvoorziening
Alvorens u overgaat tot aansluiting, controleert u of het nominale voltage, d.w.z. het voltage op het typeplaatje, overeenkomt met het aangeboden voltage van de stroomvoorziening. Dit plaatje vindt u onder aan de behuizing van de kookplaat.
⚠ WAARSCHUWING
Installatie dient te gebeuren door een competent of daartoe opgeleid persoon. Sluit de stroom af alvorens u de bedrading aansluit.
Het verwarmingselement heeft een voltage van AC 230 V\~. Het apparaat werkt echter ook prima op oudere netten met AC 220 V\~ of AC 240 V\~. De kookplaat moet zodanig worden aangesloten dat hij aan alle polen kan worden afgesloten van de stroom en dat de contactpunten ten minste 3 mm van elkaar verwijderd kunnen worden, bijvoorbeeld door middel van automatische overspanningsbeveiliging, aardlekschakelaars en zekeringen.
WAARSCHUWING
De kabelaansluitingen moeten voldoen aan de regelgeving en de schroeven van de aansluitingen moeten stevig worden aangedraaid.
WAARSCHUWING
Wanneer de kookplaat eenmaal is aangesloten op de stroomvoorziening, controleert u of alle kookzones gereed zijn voor gebruik door ze een voor een in te schakelen en met geschikte pannen op maximaal te zetten.
WAARSCHUWING
Let op (naleving) van de juiste aansluiting van fase en neutraal bij de aansluitingen in huis en van het apparaat (aansluitschema's); anders kunnen onderdelen beschadigd raken. De garantie geldt niet voor schade die het gevolg is van onjuiste installatie.
WAARSCHUWING
Als het snoer is beschadigd, moet het worden vervangen door de fabrikant, een servicemedewerker van de fabrikant of een vergelijkbaar gekwalificeerd persoon om gevaar te voorkomen.
| 01 220-240 V ~ | 04 Blauw |
| 02 Zwart 05 Grijs | |
| 03 Bruin 06 Groen/Geel |
| 01 220-240 V ~ | 05 Blauw |
| 02 380-415 V ~ | 06 Crijs |
| 03 Zwart 07 Croen/Geel | |
| 04 Bruin |
| 01 220-240 V - | 05 Bruin |
| 02 Zwart 06 Crijs | |
| 03 Blauw 07 Groen/Geel | |
| 04 220-240 V ~ |
WAARSCHUWING
Volg voor een correcte aansluiting op de stroomtoevoer het bedradingsschema dat in de buurt van de aansluitingen te vinden is.

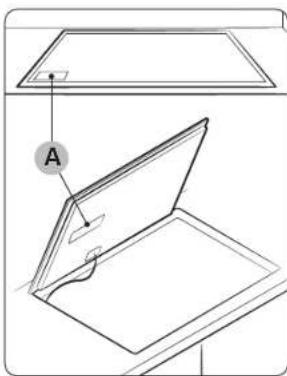

Installatie in het werkblad
Neem het serienummer van het apparaat over voordat u het installeert. Dit nummer hebt u nodig wanneer u om assistentie vraagt en het is niet langer zichtbaar na installatie, aangezien het zich op het typeplaatje bevindt op de boven- of onderzijde van het apparaat
OPMERKING
Let op de minimale vereisten voor ruimte en speling.
OPMERKING
De onderkant van de kookplaat is uitgerust met een ventilator. Als zich een lade onder de kookplaat bevindt, mag deze niet worden gebruikt voor kleine voorwerpen of papier, aangezien de ventilatoren beschadigd kunnen raken of de koeling nadelig kan worden beïnvloed als ze in de ventilatoren worden gezogen.
