GEBRUIKSAANWIJZING FKW-2500 Fysic

1. tijdweergave
2. weergave datum
3. day saving time (zomertijd)
4. ontvangsticoon DCF
5. SNOOZE functie actief
6. 4 alarm instellingen
7. buitentemperatuur
8. lage batterij capaciteitsicoon buitensensor
9. hoog-laag buitentem- peratuur alarm
10. ontvangsticoon buiten- sensor
11. waarschuwing ijzel
12. animatie weersver- wachting
13. tendens icoon weers- verwachting
14. binnentemperatuur

MODE / SET AL 1 - 2 ON OFF AL 3 - 4 ON OFF 15 23 22 16 ALARM SNOOZE RESET 17 21 ALERT RF SEARCH 18 20 ALARM MODE MON - FRI • MON - SUN 19

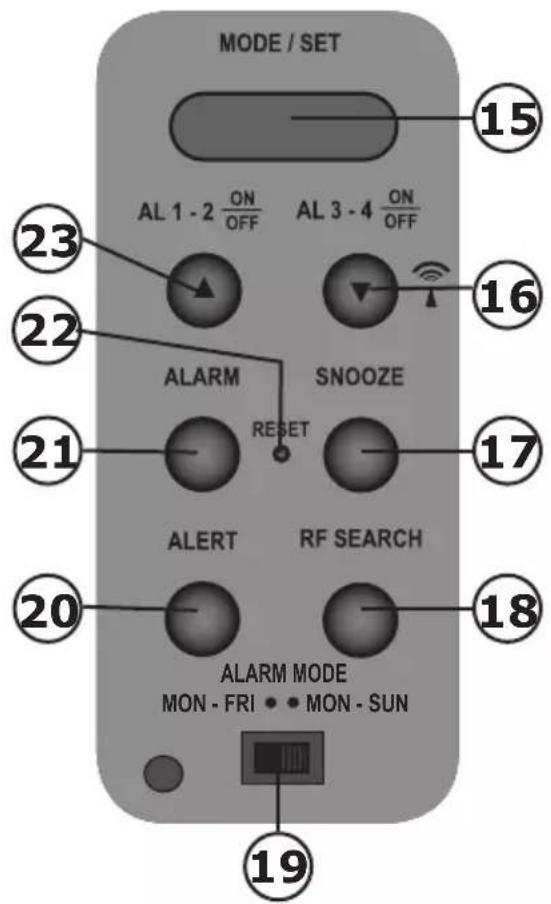

1011121314 15. insteltoets

1. insteltoets "AL 3-4 /aan-uit en ▼"
2. insteltoets "SNOOZE"
3. insteltoets "RF SEARCH"
4. wekkerfunctie selectie "MON-FRI / MON-SUN"
5. insteltoets "ALERT"
6. insteltoets "ALARM"
7. resettoets weerstation
8. insteltoets "AL 1-2 /aan-uit en ▲"

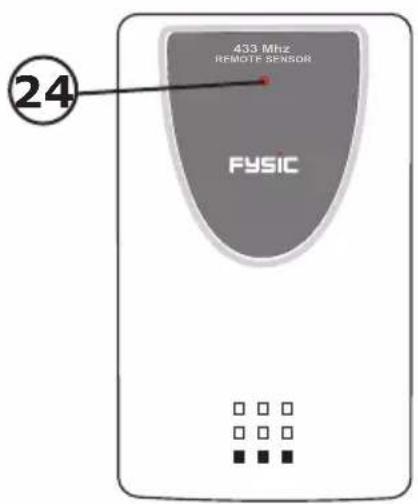

9. zendindicatie buitensensor

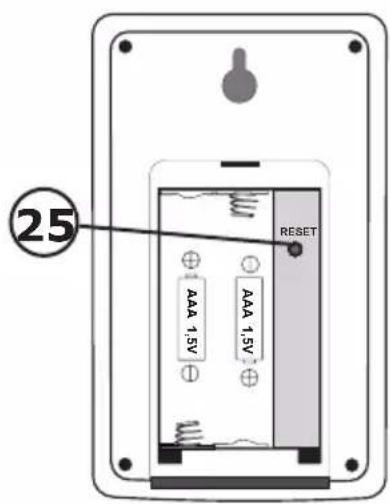

10. resettoets buitensensor

433 Mhz REMOTE SENSOR 24 FYSIC

25 RESET AAA 1.5V AAA 1.5V

INSTALLEREN:

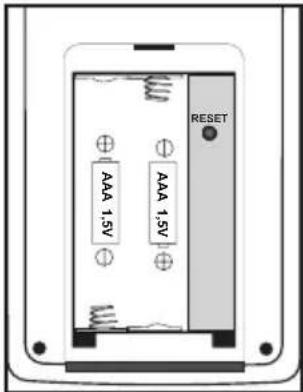

Voeding buitensensor:

1. Open het batterijcompartiment van de buitenunit
2. Plaats 2 X 1,5V type AAA (LR03) batterijen in het batterijcompartement (bij voorkeur alkaline batterijen)
3. Klik de batterijdeksel terug op het weerstation.

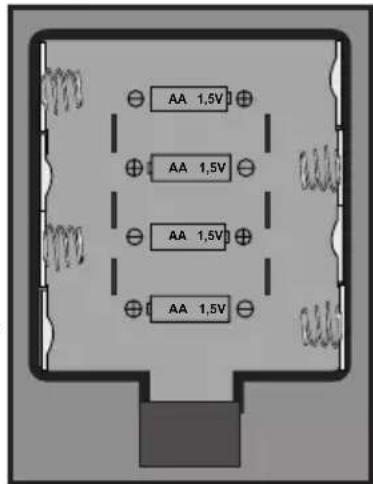

Voeding binnenunit:

1. Open het batterijcompartiment van de binnenunit.
2. Plaats 4 X 1,5V type AA (LR6) batterijen in het batterijcompartiment (bij voorkeur alkaline batterijen). Let op de polariteit.
3. Klik de batterijdeksel terug op het weerstation.

Het weerstation start met de ontvangst van de buitenunit.

Weersverwachting:

De weersverwachting wordt weergegeven in vorm van een animatie: Aan de hand van de luchtdruk berekend het weerstation het weer voor de komende 12-24 uur. Met de tendens pijltjes wordt het verloop weergegeven (13).

Bij het plaatsen van de batterij dient de actuele weersconditie te worden ingesteld door middel van het juiste icoon te kiezen. De weersanimatie zal knipperen. Met toetsen ▲(23) en ▼(16) kan het juiste icoon worden gekozen. Bevestig de keuze met toets "MODE/SET" (15).

Kies bij bewolkt weer het wolkje.

Kies bij zonnig weer het zonnetje etc.

AAA 1.5V AAA 1.5V RESET

AA 1,5V AA 1,5V AA 1,5V AA 1,5V

Weericonen later aanpassen:

Druk op toets "MODE/SET" (15) en houdt deze ingedrukt totdat de klok gaat knipperen en druk herhaaldelijk op toets "MODE/SET" (15) totdat de animatie gaat knipperen. Met toetsen ▲(23) en ▼(16) kan het juiste icoon worden gekozen. Bevestig de keuze met toets "MODE/SET" (15). De weerverwachting is nu ingesteld. De verwachting is van toepassing op een gebied van omstreeks 30-50km rond het weerstation. De verwachtingsnauwkeurigheid bedraagt 70-75%. Let op dat geen garantie gegeven kan worden op het correct weergeven van de verwachting. Het weerstation kent de volgende verwachtingen:

Als het weerstation de buitensensor heeft ontvangen schakelt deze automatisch over op ontvangst van de DCF-77 atoomtijd.

(DCF) tijd:

Als het symbool knippert, is de klok de atoomtijd aan het ontvangen. Is deze gesynchroniseerd met de atoomtijd die door de zender 'DCF77' radiografisch wordt verstuurd blijft het symbool continue zichtbaar. Als dit symbool niet oplicht dan wordt de tijd via de interne klok van het weerstation weergegeven. De DCF77 zender staat in Frankfurt, Duitsland. De ontvangst van de DCF77 tijd is in principe mogelijk in geheel West Europa. Tijdens zomertijd verschijnt

HANDMATIG INSTELLEN VAN HET WEERSTATION:

Druk op toets "MODE/SET" en houdt deze minimaal 1 seconden in totdat 12Hr of 24Hr gaat knipperen. Druk herhaaldelijk op de toets "MODE/SET" (15) om de volgende functies met de toetsen ▲(23) en ▼(16) aan te passen (na 15 seconden geen toets te hebben ingedrukt stopt het instelmenu).

12/24 Hr	RCC on/off	tijdzone	uren	minuten	seconden	jaar	maand
datum taal °C of °F w	eericonen a	himatie

12/24 uur: Stel hier de weergave van de klok in op 12 uursweergave of 24 uursweergave

RCC (Radio Controlled Clock) aan/uit: Zet hier DCF-77 ontvanger aan of uit.

tijdzone: Stel hier de gewenste tijdzone in.

uren: Stel de actuele uur weergave van de tijd in.

minuten: Stel de actuele minuten weergave van de tijd in.

seconden: Stel de actuele seconde weergave van de tijd in (alleen 0 instelling).

jaar: Stel het actuele jaartal in.

taal: Stel de gewenste taal in voor de dag weergaven.

Language	Country Code	Sun-day	Mon-day	Tuesday	Wednesday	Thursday	Friday	Saturday
Deutsche	GE	SO	MO	DI	MI	DO	FR	SA
English	EN	SU	MO	TU	WE	TH	FR	SA
Русский	RU	BC	ПН	BT	CP	ЧТ	ПТ	СБ
Danmark	DA	SO	MA	TI	ON	TO	FR	LO
Nederlands	NE	ZO	MA	DI	WO	DO	VR	ZA
Italiano	IT	DO	LU	MA	ME	GI	VE	SA
Español	ES	DO	LU	MA	MI	JU	VI	SA
Français	FR	DI	LU	MA	ME	JE	VE	SA

°C of °F: Temperatuur instellen in weergave °C of °F.

weericonen animatie: zie "Weericonen later aanpassen" voor de mogelijkheden van instellingen.

DAGELIJKSE SLUIMER EN WEKKER FUNCTIE:

Het weerstation heeft 4 wekfuncties. De wekker is geactiveerd als het wekkericoon met num- mer verschijnt in het display. Tijdens de sluimerfunctie zal het wekkericoon knipperen. Iedere 5 minuten zal er een alarmsignaal klinken.

Wektijd instellen:

• Druk op herhaaldelijk op toets "ALARM"(21) om de wektijd te selecteren. Keuze uit wektijd 1 t/m 4. Iedere wektijd is apart in te stellen.
• Ga naar de gewenste wektijd (icoon 1, 2, 3 of 4 en AL is zichtbaar).
• Druk op toets "ALARM" en houdt deze voor 2 seconden ingedrukt totdat de wekuren gaan knipperen. Met toetsen ▲(23) en ▼(16) kan het gewenste uur worden gekozen.
• Druk nogmaals op toets "ALARM", de wekminuten gaan nu knipperen. Met toetsen ▲(23) en ▼(16) kunnen de gewenste minuten worden gekozen.
• Druk nogmaals op toets "ALARM" om de ingaven vast te leggen of wacht 10 seconden.
• Selecteer met toets "AL 1-2"(23) de gewenste wektijd 1 en 2, en met toets "AL 3-4"(16) de gewenste wektijd 3 en 4. Als het icoon in het display wordt getoond is deze wektijd actief. Alle 4 de wektijden kunnen worden geselecteerd of een combinatie hiervan.

Wektijd herhaling:

Met selectie toets 19 kan er gekozen worden tussen wek herhaling voor werkweek maandag t/m vrijdag (MON - FRI) of herhaling voor een hele week (MON - SUN)

Alarmsignaal uitzetten:

Als een actieve wektijd is bereikt, zal het weerstation een alarmsignaal geven.

Druk op een willekeurige toets (behalve de toets "SNOOZE") om het alarmsignaal te stoppen.

Wordt er geen toets ingedrukt, dan stopt het alarmsignaal na ± 2 minuten automatisch.

Na 24 uur zal het alarmsignaal, in verband met de ingestelde wektijd, weer beginnen.

Sluimerfunctie:

Druk tijdens een alarm op de toets "SNOOZE"(17), het alarmsignaal zal stoppen en in sluimermodus komen. Het icoon z knippert. Nadat de sluimermodus is in gezet, zal het alarmsignaal na 5 minuten weer klinken. Dit herhaalt zich maximaal 7 keer.

Sluimerfunctie stoppen tijdens sluimeren:

Druk tijdens het sluimeren op de toets "ALERT"(20) om de sluimerfunctie te stoppen.

Het icoon zverdwijnt.

THERMOMETER:

De temperatuur binnen wordt aan de linkerzijde van het display weergegeven. Mits de buitensensor is aangemeld wordt de temperatuur buiten aan de rechterzijde weergegeven. Zie "handmatig instellen van het weerstation" om de temperatuurinstelling weer te geven in °C of °F. Als de gemeten temperatuurwaarde buiten het meetbare gebied valt geeft het display de waarde LL.L voor te lage waarden en HH.H voor te hoge waarden.

188.8°命

Temperatuur alarm functie:

Alleen voor de buitentemperatuur kan een alarm worden ingesteld.

Er kan een temperatuur worden ingesteld zodra de buitentemperatuur hoger wordt dan ingestelde temperatuur klinkt een alarm, of als de buitentemperatuur lager wordt dan ingestelde temperatuur klinkt een alarm. Beide kunnen gelijktijdig actief zijn.

Instellen temperatuur alarm:

Druk op toets "ALERT"(20) voor de volgende selectie:

Hoog alarm actief (instelbaar van -49°C tot +70°C).
Hoog en laag alarm actief.
Laag alarm actief (instelbaar van -50°C tot +6°C).

geen alarm actief.

Druk op toets "ALERT"(20) en houdt deze minimaal 3 seconden ingedrukt totdat ▲gaat knipperen. Stel met toetsen ▲(23) en ▼(16) de gewenste hoog alarm temperatuur in. Druk op toets "ALERT"(20), ▼gaat knipperen. Stel met toetsen ▲(23) en ▼(16) de gewenste laag alarm temperatuur in. Druk toets "ALERT"(20) om alles vast te leggen. Als het temperatuur alarm is bereikt zal het icoon met de temperatuur gaan knipperen (▲of ▼Tevens wordt er een alarmtoon hoorbaar. Druk op een willekeurige toets of wacht 2 minuten om de alarmtoon te laten stoppen. Zolang de temperatuur te hoog of te laag is als de ingestelde waarde zal de temperatuurweergave blijven knipperen. Komt de temperatuur uit de alarmwaarde dan stopt de temperatuur met knipperen.

lage batterij capaciteit indicatie:

Als de batterijen leeg raken zal de lage batterij capaciteit indicatie verschijnen 8 Vervang in dit geval de batterijen van de buitenunit.

GEBRUIK WEERSTATION:

Bij normaal gebruik worden de volgende gegevens weergegeven:

klok

binnen- en buitentemperatuur

weersverwachting animatie

tendens indicatie

indicatie DCF-tijd

eventueel geactiveerde alarmen.

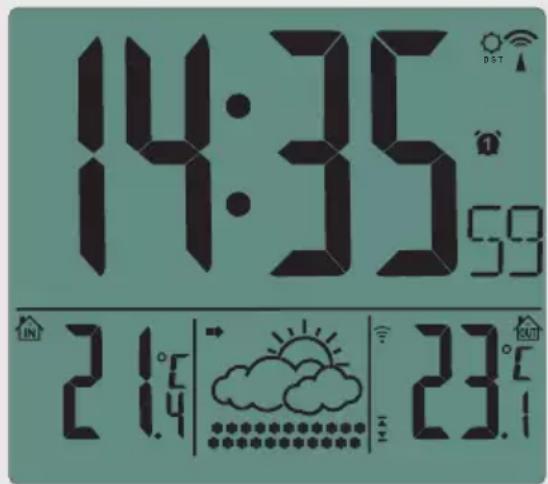

Weergave klok:

Druk toets "MODE/SET"(15) herhaaldelijk voor de volgende weergave:

14:35 21.4 23.1

FYSIC
III

klok klok + dag datum + dag jaar + dag

Barometer tendens indicatie:

De luchtdruk is hoger ten opzichte van eerder
De luchtdruk is gelijk ten opzichte van eerder
↓ De luchtdruk is lager ten opzichte van eerder

Weercondities:

Als de weer animatie regen aangeeft maar één van de temperatuurweergaven is onder 0°C, dan zal er sneeuw worden weergegeven in de animatie.

IJzel alarm:

Het icoon van ijzel alarm *zal op het scherm verschijnen wanneer de buitentemperatuur tussen -2°C en +3°C is.

Buitensensor opnieuw zoeken:

Druk op toets "RF SEARCH"(15) en houdt deze minimaal 2 seconden ingedrukt totdat de waarde van de buitensensor gaat knipperen. Het weerstation gaat opnieuw naar de buitensensor zoeken.

DCF-tijd opnieuw zoeken:

Druk op toets "AL-3 - 4" en houdt deze minimaal 2 seconden ingedrukt totdat het DCF tijd icoon gaat knipperen. Het weerstation gaat nu het DCF-signaal opnieuw ontvangen. Elke dag om 3.00 a.m. zal het weerstation automatisch proberen te synchroniseren met de DCF-77 zender.

RESET / SYSTEEM STORING:

Indien u het overzicht tot de instellingen kwijt bent of het weerstation een mogelijke storing vertoont, kan het raadzaam zijn het weerstation- en buitensensor te resetten.

Voor meer informatie zie: www.fysic.com

PLAATSING TIPS:

• Het weerstation niet in direct zonlicht plaatsen en verwijder objecten die warmte (kunnen) uitstralen (lampen, verwarmingen, e.d.).
• Voor een goede ontvangst van de radiogestuurde tijdsignalen, plaats het weerstation niet naast grote metalen oppervlakken of zware elektrische apparaten zoals een koelkast of wasmachine (proefondervindelijk vaststellen).
• Afhankelijk van de lokale omstandigheden zal het bereik tussen de buitensensor en het weerstation variëren. Controleer voordat u de buitensensor daadwerkelijk monteert of de verbinding tussen buitensensor en het weerstation blijft bestaan. Monteer daarna de buitensensor.
• De afstand tussen het weerstation en de buitensensor mag niet meer dan 30 meter bedragen.

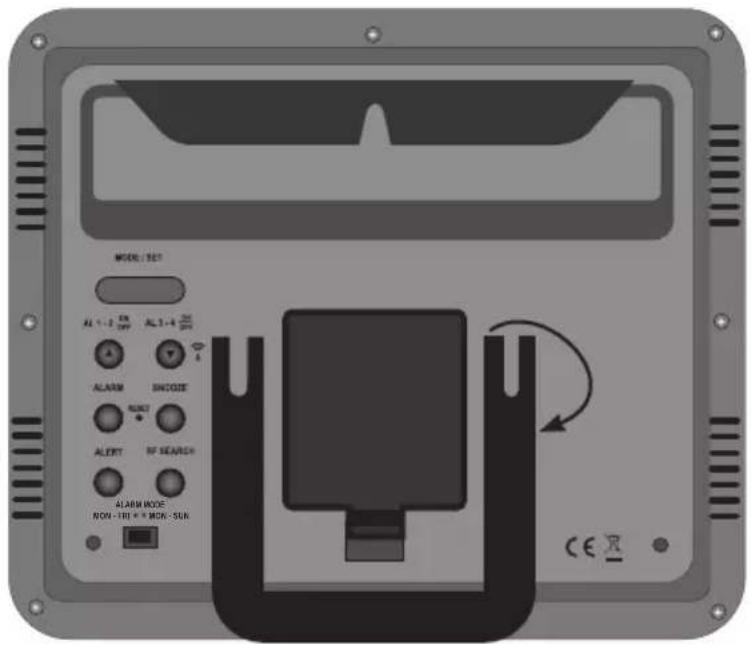

MONTAGE:

In geval van wandmontage kunnen de binnen- en buitenunit aan een enkele schroef opgehangen worden. Met het uitklappen van de tafelstandaard kan het weerstation en de buitenunit op een vlakke ondergrond worden geplaatst.

meetbereik binnentemperatuur: -10°C \~ +50°C

klok synchronisatie signaal: DCF-77 Frankfurt.

voeding: batterij 4 x 1,5V type AA (LR6) alkaline

afmetingen: 245 x 205 x 30 mm

Buitensensor:

meetbereik buitentemperatuur: -20 \~ +50°C

voeding: batterij 2 x 1,5V type AAA (LR03)

alkaline

zendfrequentie: 433MHz

reikwijdte: ± 30 meter

afmetingen: 61 x 101 x 20mm

Hesdo, Australiëlaan 1 5232 BB, 's-Hertogenbosch The Netherlands
