GEBRUIKSAANWIJZING FX-KS255 Fuxtec

NEDERLANDSE VERSIE Gebruikte symbolen

WAARSCHUWING! Geeft een dreigend gevaar aan. Het niet in acht nemen van deze waarschuwing kan de dood of ernstig letsel tot gevolg hebben.

LET OP! Geeft een potentieel gevaarlijke situatie aan. Het niet in acht nemen van deze waarschu- wing kan leiden tot letsel of schade aan ei- gendommen.

OPMERKING Geeft toepassingstips en belangrijke informa- tie.

Symbolen op de ketting- zaag

Inlaatopening voor bijvullen "MIX GASOLINE" 40:1 Positie: boven de tankdop

Inlaatopening voor het bijvullen van de kettingolie Positie: boven de oliedop

Opmerkingen over de schakelaar: Als u de schakelaar in de stand "O" (STOP) drukt, wordt de motor uitgeschakeld. Positie: links van de AAN/UIT- schakelaar van de handgreep

Als de chokeknop (zie p. 11, nr. 16) naar de pijl wordt getrokken, kan de startmodus als volgt worden ingesteld: Stand 1 bij koude motor. Stand 0 bij warme motor. Positie: voorkant luchtfilterdeksel

De aanwijzingen geven aan dat de kettingrem gelost (witte pijl) en geactiveerd (zwarte pijl) is. Positie: voorkant op de ketting- kast

Trekstarter met Easy Start- functie. Om de machine te star- ten, span je de startveer lang- zaam en gelijkmatig voor door eraan te trekken. Schokkerig trekken is niet nodig. Trek niet voorbij het dode punt, anders kan de kabel breken.

Als u de schroef met een schroevendraaier in de richting van de pijl in de "MAX"-stand draait, is de oliestroom groter en als u de "MIN"-stand instelt, is de oliestroom kleiner. Positie: onderkant van het ap- paraat

75. Waarschuwingsteken

Er staat een WAARSCHUWINGsteken op de kettingzaag.

De pictogrammen op het bord hebben de vol- gende betekenis:Manual_FX-KS255_FX-KS262_Int24_rev8

Lees de bedieningshandleiding voor ingebruikname

Draag een helm, veiligheidsbril en gehoorbescherming

Bedien de kettingzaag alleen met beide handen

Waarschuwing! Voorzichtig, terugslaggevaar

Lees en begrijp de waarschu- wingsteksten in de gebruik- saanwijzing en op het apparaat

Draag goedgekeurde veilig- heidsschoenen met antislipzo- len

Draag goedgekeurde veilig- heidshandschoenen

Gegarandeerd geluidsvermo- gensniveau L

WAARSCHUWING! Lees voor gebruik van de kettingzaag en handel ernaar: − deze gebruiksaanwijzing, − de gebruiksaanwijzing van de meegele- verde accessoires, − de regels en voorschriften ter voorkom- ing van ongevallen die van toepassing zijn op de plaats van gebruik.

◼ De kettingzaag is niet bedoeld voor ge- bruik door personen met verminderde lichamelijke, zintuiglijke of geestelijke ver- mogens of gebrek aan ervaring en/of ken- nis. ◼ Laat de kettingzaag nooit gebruiken door kinderen of personen die niet bekend zijn met de volgende instructies. ◼ Zorg ervoor dat kinderen en onbevoegden niet in contact komen met de kettingzaag.

Beoogd gebruik De kettingzaag is bedoeld voor exclusief ge- bruik: − Voor het zagen van takken, boomstam- men en gekantrecht hout tot een diameter die overeenkomt met de gebruikte zaag- bladlengte. − Voor gebruik in overeenstemming met de beschrijvingen en veiligheidsinstructies in deze gebruiksaanwijzing. ◼ Alleen materialen van hout mogen worden verwerkt. ◼ Tijdens het gebruik moet voldoende be- schermende uitrusting aanwezig zijn in overeenstemming met de gebruiksaan- wijzing. Alle andere toepassingen zoals professionele boomverzorging binnen de boom zijn uitdrukkelijk uitgesloten. ◼ De gebruiker/gebruiker en niet de fabrikant is aansprakelijk voor schade of letsel als gevolg van verkeerd gebruik. Er mogen al- leen zaagketting/zaagbladcombinaties worden gebruikt die geschikt zijn voor de machine zoals aangegeven in de gebruik- saanwijzing. ◼ Tot het bedoelde gebruik behoort in het bi- jzonder het in acht nemen van alle veilig- heids- en bedieningsinstructies in de ge- bruiksaanwijzing. Personen die de ketting- zaag bedienen en onderhouden, moeten ermee vertrouwd zijn en alle mogelijke ge- varen kennen en in acht nemen. ◼ Bovendien moeten de geldende voor- schriften voor ongevallenpreventie strikt worden nageleefd. ◼ De algemene gezondheids- en veiligheids- voorschriften op het werk moeten striktManual_FX-KS255_FX-KS262_Int24_rev8

worden nageleefd. Deze kettingzaag is al- leen bedoeld voor gebruik in open gebie- den (bijv. tuin, bos). ◼ Elk ander gebruik is niet in overeenstem- ming met het bedoelde gebruik. ◼ Bij onjuist gebruik vervalt de garantie en wijst de fabrikant alle verantwoordelijkheid af. ◼ De gebruiker is aansprakelijk voor alle schade aan derden en hun eigendommen. ◼ Gebruik het apparaat alleen in de techni- sche staat die door de fabrikant is gespe- cificeerd en geleverd. ◼ Ongeoorloofde wijzigingen aan het appa- raat sluiten de aansprakelijkheid van de fabrikant voor daaruit voortvloeiende schade uit en maken de garantie ongeldig.

78. Algemene veiligheids-

WAARSCHUWING! Lees alle veiligheidsinformatie en instruc- ties. Het niet naleven van de veiligheidsinfor- matie en instructies kan brand en/of ernstig letsel veroorzaken. Bewaar alle veiligheidsinformatie en in- structies voor toekomstig gebruik.

◼ Bedien de kettingzaag nooit als u moe, opgewonden of lichamelijk niet in orde bent. ◼ In geen geval mag je met een kettingzaag werken na het innemen van medicijnen die een kalmerend effect hebben of na het innemen van drugs. ◼ Laat de motor nooit draaien in gesloten ruimten of gebouwen. De uitlaatgassen bevatten gevaarlijke koolmonoxide. ◼ Niet zagen bij slecht weer, slecht zicht of extreem hoge of lage temperaturen. ◼ Zorg ervoor dat de te zagen stam geen droge takken heeft die kunnen afbreken. ◼ Draag antislipschoenen, nauwsluitende werkkleding, een veiligheidsbril, gehoorbe- scherming en een helm. ◼ Draag altijd goedgekeurde veiligheids- handschoenen met snijbescherming wan- neer u met de kettingzaag werkt. ◼ Laat alle onderhoudswerkzaamheden aan de kettingzaag, met uitzondering van de werkzaamheden die in deze gebruiksaan- wijzing worden genoemd, uitvoeren door bevoegd en gekwalificeerd onderhouds- personeel. ◼ Wees vooral voorzichtig bij het maaien van struiken en kreupelhout, omdat dunne takken in de ketting verstrikt kunnen ra- ken, je uit balans kunnen brengen en let- sel kunnen veroorzaken. ◼ Let op mogelijke terugslag bij het zagen van een belaste tak. ◼ Voer altijd reinigings- en onderhoudswerk- zaamheden uit vóór de opslag. ◼ Schakel de kettingzaag altijd uit voordat u montage-, afstellings- of onderhoudswerk- zaamheden uitvoert. ◼ Houd er rekening mee dat onjuist onder- houd, het gebruik van niet-conforme reser- veonderdelen of het verwijderen of wijzi- gen van veiligheidsvoorzieningen kan lei- den tot schade aan het apparaat en erns- tig letsel. ◼ Controleer regelmatig of de zaagketting stopt met draaien wanneer de motor sta- tionair draait. ◼ Laat de kettingzaag nooit in handen vallen van onbevoegden of kinderen! ◼ Houd er rekening mee dat nationale regel- geving het gebruik van het apparaat kan beperken. ◼ Controleer de kettingzaag voor elk gebruik op aanzienlijke schade en defecten. ◼ Zorg ervoor dat je instructies krijgt voordat je de kettingzaag gebruikt. ◼ Gebruik alleen de door de fabrikant ge- specificeerde zaagkettingen en bescherm- kappen. Het gebruik van andere gereed- schappen en accessoires verhoogt het ri- sico op letsel voor de gebruiker. ◼ Houd de kettingzaag altijd in goede staat. ◼ De kettingzaag is uitgerust met een klau- waanslag. Plaats de klauwaanslag altijd op de boomstam tijdens het zagen. De klauwaanslag zorgt voor een veilige en gemakkelijke bediening van de ketting- zaag. Het verhoogt je stabiliteit bij het uit- voeren van zaagwerkzaamheden. Het kanManual_FX-KS255_FX-KS262_Int24_rev8

in het hout worden verankerd en daardoor als draaipunt worden gebruikt. ◼ Plaats de zaag altijd zo vlak mogelijk en dicht bij de klauwaanslag. Tegenslag en bijbehorende voor- zorgsmaatregelen Let op! De kettingzaag kan terugslaan: ◼ door de punt van de geleiderail met een vast voorwerp te raken, ◼ als het te zagen hout wordt samengedrukt en de geleiderail in de zaagsnede vast komt te zitten. Als de punt van de geleiderail in contact komt met een vast voorwerp, kan deze bliksemsnel terugspringen. De geleiderail kan naar achte- ren en omhoog in de richting van de gebrui- ker worden geslingerd. Als de zaagketting vastloopt op het bovenste deel van het zaagblad, kan deze met een snelle beweging naar achteren en naar de gebruiker worden geduwd. Als een van deze twee gebeurtenissen zich voordoet, kunt u de controle over de ketting- zaag verliezen. Dit kan leiden tot ernstig let- sel. Vertrouw daarom niet alleen op de inge- bouwde veiligheidsfuncties van uw ket- tingzaag. Als gebruiker van de kettingzaag moet u uw eigen voorzorgsmaatregelen nemen om ervoor te zorgen dat u alle werkzaam- heden met de zaag kunt uitvoeren zonder ongelukken of letsel. ◼ Houd de kettingzaag altijd met beide han- den vast als de motor draait. De rechter- hand op de achterste handgreep en de lin- kerhand op de voorste handgreep. Pak de handgrepen stevig vast met uw hele hand. Een stevige greep vermindert het effect van terugslag en helpt u het apparaat on- der controle te houden. ◼ Zorg ervoor dat uw werkgebied vrij is van obstakels. Zorg ervoor dat de punt van de geleiderail tijdens het zagen niet in contact komt met andere stammen, takken of obstakels. Dit kan een ongeluk veroor- zaken. ◼ Voer het snijproces altijd uit met een hoge motorsnelheid. ◼ Zorg voor een goede balans tijdens het knippen en strek je armen niet te ver naar voren. ◼ Knip niet boven schouderhoogte. ◼ Volg de instructies van de fabrikant bij het onderhouden en slijpen van de ketting. ◼ Als het zaagblad of de zaagketting moet worden vervangen, monteer dan alleen de door de fabrikant aanbevolen reserveon- derdelen. Verstikkingsgevaar door koolmono- xide! ◼ Laat de verbrandingsmotor alleen bui- tenshuis draaien. Explosie- en brandgevaar! Benzinedampen zijn explosief en benzine is licht ontvlambaar. ◼ Vul de tank met brandstof voordat u de motor start. Houd de tank gesloten wan- neer de motor loopt of nog warm is. ◼ Vul alleen brandstof bij als de motor is uit- geschakeld en afgekoeld. Vermijd open vuur, vonken en rook niet. Tank het appa- raat alleen buitenshuis bij. ◼ Start de motor niet als er brandstof is over- gelopen. Verwijder de kettingzaag uit het met brandstof vervuilde gebied en wacht tot de brandstofdampen zijn verdwenen. ◼ Houd de volgende onderdelen vrij van lek- kende olie of brandstof om brandgevaar te voorkomen: − Motor, − Uitlaat, − Benzinetank. Werkzekerheid ◼ Houd je werkplek schoon en goed ver- licht. Onopgeruimdheid of onverlichte werkplekken kunnen leiden tot ongeluk- ken. ◼ Werk niet met de kettingzaag in een ex- plosiegevaarlijke omgeving. Dit geldt met name voor locaties waar ontvlambare vloeistoffen, gassen of stof aanwezig zijn.Manual_FX-KS255_FX-KS262_Int24_rev8

◼ Houd kinderen en andere onbevoegde personen uit de buurt van het werkge- bied terwijl u de kettingzaag gebruikt. Dergelijke afleidingen kunnen ertoe leiden dat u de controle over de kettingzaag ver- liest. Veiligheid van personen ◼ Wees alert, let op wat u doet en gebruik uw gezond verstand wanneer u met de kettingzaag werkt. Gebruik geen ket- tingzaag als u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onvoorzichtigheid bij het werken met een kettingzaag kan leiden tot ernstig letsel. ◼ Draag persoonlijke beschermingsmid- delen en draag altijd een veiligheidsbril. Het dragen van persoonlijke bescher- mingsmiddelen zoals een stofmasker, vei- ligheidsschoenen met antislipzool, een veiligheidshelm en gehoorbescherming verkleint de kans op letsel. ◼ Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd haar, kleding en handschoenen uit de buurt van bewegende delen. Loszittende kle- ding, sieraden of lang haar kunnen door bewegende onderdelen worden gegrepen. ◼ Vermijd een abnormale houding. Zorg ervoor dat je stevig staat en altijd je evenwicht bewaart. Zo kun je de ketting- zaag beter onder controle houden in on- verwachte situaties. Overblijvende risico's Zelfs als het gereedschap correct wordt ge- bruikt, is er altijd een restrisico dat niet kan worden uitgesloten. De volgende potentiële gevaren kunnen worden afgeleid uit het type en ontwerp van de kettingzaag: − Contact met de onbeschermde zaagket- ting (snijverwondingen) − In de lopende zaagketting grijpen (snijver- wonding) − Onvoorziene, plotselinge bewegingen van het zaagblad met de zaagketting opge- wonden (snijverwondingen) − Uitwerpen van delen van de zaagketting − Uitwerpen van delen van het te snijden materiaal − Schade aan het gehoor als de voorge- schreven gehoorbescherming niet wordt gedragen − Inademing van snijmateriaaldeeltjes en uit- laatgassen van de verbrandingsmotor − Huidcontact met benzine Extra veiligheidsinstructies ◼ Schakel de kettingzaag onder de vol- gende omstandigheden uit: − als het apparaat onbeheerd wordt ach- tergelaten; − voordat u het apparaat controleert, schoonmaakt of andere werkzaamhe- den aan het apparaat uitvoert; − als het apparaat overmatig begint te tril- len. ◼ Zorg er tijdens het snijden voor dat er zich geen mensen (vooral geen kinde- ren) of dieren in het werkgebied bevin- den. ◼ Gebruik de kettingzaag alleen bij droog weer. Houd de kettingzaag uit de buurt van regen en natte omstandigheden. ◼ Zorg ervoor dat de zaagketting niet in contact komt met de grond of andere voorwerpen. ◼ Wacht tot de kettingzaag tot stilstand is gekomen voordat je hem neerlegt. ◼ Laat het apparaat nooit onbeheerd achter tijdens werkonderbrekingen en bewaar het op een veilige plaats. op een veilige plaats. ◼ Schakel de kettingzaag altijd uit als u deze naar andere werklocaties vervo- ert. ◼ Zorg ervoor dat alle veiligheidsvoorzie- ningen en handgrepen zijn aange- bracht wanneer het apparaat wordt ge- bruikt. ◼ Gebruik nooit een onvolledig gemon- teerde kettingzaag of een kettingzaag met niet-toegestane wijzigingen. ◼ Gebruik de kettingzaag alleen in de technische staat die door de fabrikantManual_FX-KS255_FX-KS262_Int24_rev8

is gespecificeerd en geleverd. Ongeoor- loofde wijzigingen aan het apparaat sluiten de aansprakelijkheid van de fabrikant voor daaruit voortvloeiende schade uit. ◼ Reserveonderdelen moeten voldoen aan de eisen van de fabrikant. Gebruik daarom alleen originele of door de fab- rikant goedgekeurde reserveonderde- len. Dit garandeert dat de veiligheid van de kettingzaag behouden blijft. Neem bij het vervangen van onderdelen de meegeleverde montage-instructies in acht. ◼ Laat reparaties alleen uitvoeren door een gekwalificeerde specialist of een gespecialiseerde werkplaats.

◼ Als het zaagmechanisme een vreemd voorwerp raakt of de kettingzaag onge- bruikelijke geluiden maakt of trilt, schakel de kettingzaag dan uit. Wacht tot de kettingzaag stilstaat. Neem de volgende maatregelen: − Controleer het apparaat op schade. − Controleer het apparaat op losse on- derdelen en draai ze indien nodig vast. − Laat beschadigde onderdelen vervan- gen of repareren; zorg ervoor dat de re- serveonderdelen de juiste specificatie hebben. ◼ Maak uzelf grondig vertrouwd met de bediening van de kettingzaag voordat u aan het werk gaat. Geluid en trillingen

OPMERKING Raadpleeg de tabel "Technische gegevens" voor de waarden van het geluidsniveau en de totale trillingen.

LET OP! De opgegeven meetwaarden gelden voor nieuwe apparaten. Geluids- en trillingswaar- den veranderen tijdens dagelijks gebruik.

OPMERKING Het trillingsniveau dat in deze instructies wordt vermeld, is gemeten volgens een meetmethode die is gestandaardiseerd in EN

Als de kettingzaag niet goed wordt onder- houden, kan het trillingsniveau tijdens het ge- bruik afwijken. Dit kan de trillingsbelasting o- ver de gehele werkperiode aanzienlijk verho- gen. Voor een nauwkeurige schatting van de tril- lingsbelasting moet ook rekening worden ge- houden met de tijden dat het apparaat is uit- geschakeld. Dit kan de trillingsbelasting over de gehele werkperiode aanzienlijk verminde- ren.

LET OP! Draag gehoorbescherming als de geluids- druk hoger is dan 85 dB(A). Informatie over geluidsproductie

LET OP! De werkelijke trillingsemissiewaarde tijdens het gebruik van de machine kan afwijken van de waarde die is opgegeven in de gebruik- saanwijzing of door de fabrikant. Dit kan wor- den veroorzaakt door de volgende invloeds- factoren, waarmee voor en tijdens het ge- bruik rekening moet worden gehouden: − Wordt de kettingzaag correct gebruikt − Is de procedure voor het verwerken en zagen van het hout correct en geschikt? − Is de conditie van de machine in orde Scherpte van het snijgereedschap of juist snijgereedschap − Zijn de handgrepen (optionele trilhand- grepen, indien van toepassing) gemon- teerd en zitten ze stevig vast aan de be- huizing van de machine?

TIP Er kunnen nationale voorschriften zijn (mi- lieu; gezondheid en veiligheid op het werk) die het gebruik van de kettingzaag beperken.

Blootstelling aan lawaai van dit apparaat is onvermijdelijk. Stel lawaaierige werkzaamhe- den uit tot toegestane en aangewezen tijden. Houd u indien nodig aan rusttijden en beperk de duur van het werk tot het noodzakelijke. Draag geschikte gehoorbescherming voor uw eigen bescherming en voor de bescherming van mensen in de omgeving.Manual_FX-KS255_FX-KS262_Int24_rev8

◼ Alle bovenstaande voorzorgsmaatregelen kunnen het risico op wittevingerziekte of carpaal tunnel syndroom. ◼ Houd de conditie van je handen en vin- gers goed in de gaten als je langdurig of regelmatig gebruikt.

◼ Als u een onaangenaam gevoel of huid- verkleuring op uw handen opmerkt terwijl u het apparaat gebruikt, stop dan onmid- dellijk met werken. Raadpleeg onmiddellijk een arts als een van de bovenstaande symptomen optreedt. ◼ Neem voldoende werkpauzes. Het niet nemen van voldoende pauzes kan leiden tot hand-arm vibratiesyndroom. ◼ Daarom moet u de mate van belasting inschatten, afhankelijk van het werk dat u met de kettingzaag doet. Op die manier kunt u het risico op blootstelling aan trillin- gen tot een minimum beperken. ◼ Maak een werkplan. Zo kun je de trillings- belasting beperken. ◼ Minimaliseer het gebruik van de ketting- zaag bij temperaturen onder 10 °C.Manual_FX-KS255_FX-KS262_Int24_rev8

Stelschroef voor oliedosering

Technische gegevens Naam Eenheid Type/waarde Model kettingzaag FX-KS255 FX-KS262 Gewicht (kettingzaag zonder zaagblad, zaagketting; lege tanks)

Snijlengte van de geleiderail

Kettingsteek ʺ / mm 0,325 / 8,255 Dikte van de aandrijfschakels ʺ / mm 0,058 / 1,47 Bougie L8RTF Carburateur MC16A20-23/Hualong Verplaatsing

Minimum koppelingssnelheid min

Mogelijke combinaties zaagblad / zaagketting-1 Geleiderail, 18ʺ Kangxin BE18-72-5810P Zaagketting, 18ʺ Kangxin B-58-72S Mogelijke combinaties zaagblad/zaagketting-2 Geleiderail, 20ʺ Kangxin BE20-76-5812P Zaagketting, 20ʺ Kangxin B-58-76S

Er mogen alleen goedgekeurde reserveonderdelen worden gebruikt die in deze gebruiksaan- wijzing worden genoemd. De installatie van niet-goedgekeurde reserveonderdelen kan leiden tot ernstig letsel bij het bedienend personeel.Manual_FX-KS255_FX-KS262_Int24_rev8

WAARSCHUWING! Schakel het apparaat uit onder de volgende omstandigheden: − als het apparaat onbeheerd wordt ach- tergelaten; − voordat u het apparaat controleert, schoonmaakt of andere werkzaamhe- den aan het apparaat uitvoert; − als het apparaat overmatig begint te tril- len.

79. Voor ingebruikname

Pak het apparaat uit en controleer de levering op volledigheid en transportschade.

OPMERKING Breng de leverancier of fabrikant onmiddellijk op de hoogte van defecte of ontbrekende onderdelen! Aanpassingen voor gebruik

WAARSCHUWING! Voordat u werkzaamheden aan onderdelen van de benzinekettingzaag uitvoert, schakelt u het apparaat veilig uit en beveiligt u het te- gen onbevoegd inschakelen.

LET OP! Vul het brandstofmengsel en de zaagkettin- golie pas bij tot de vereiste kwaliteit nadat u alle noodzakelijke montage-, afstellings- en inspectiewerkzaamheden aan de kettingzaag hebt uitgevoerd. Omvang van de levering

LET OP! De tanden van de zaagketting zijn extreem scherp! Draag altijd beschermende handschoenen bij het monteren van de zaagketting.

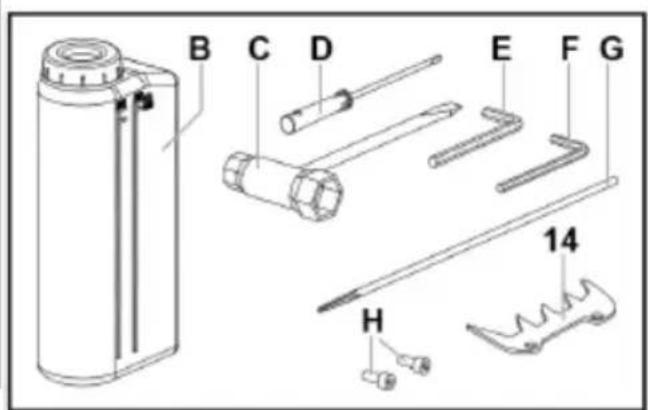

Klauwstop met 2 inbusschroeven

Mengfles voor brandstof-oliemengsel

Schroevendraaier voor afstellen o- liehoeveelheid

Levering van reserveonderdelen: Oliepompwaaier (slijtageonderdeel) Aanbeveling: Alleen door een specia- list laten vervangen.Manual_FX-KS255_FX-KS262_Int24_rev8

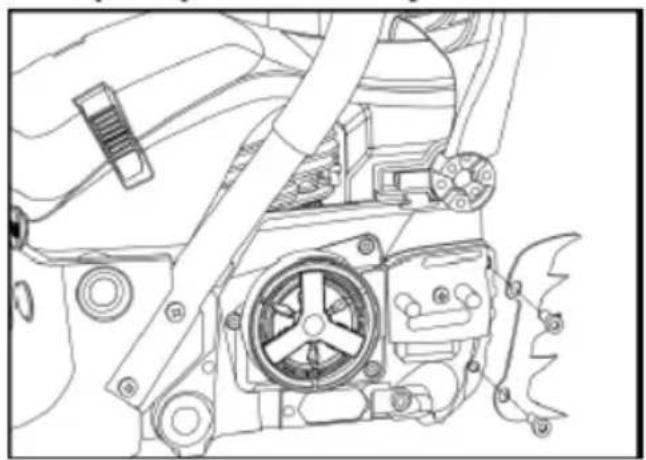

Montage klauwaanslag

◼ Schroef de klauwaanslag (14) stevig op het apparaat met twee inbusschroeven (H). Montage zaagblad en zaagketting

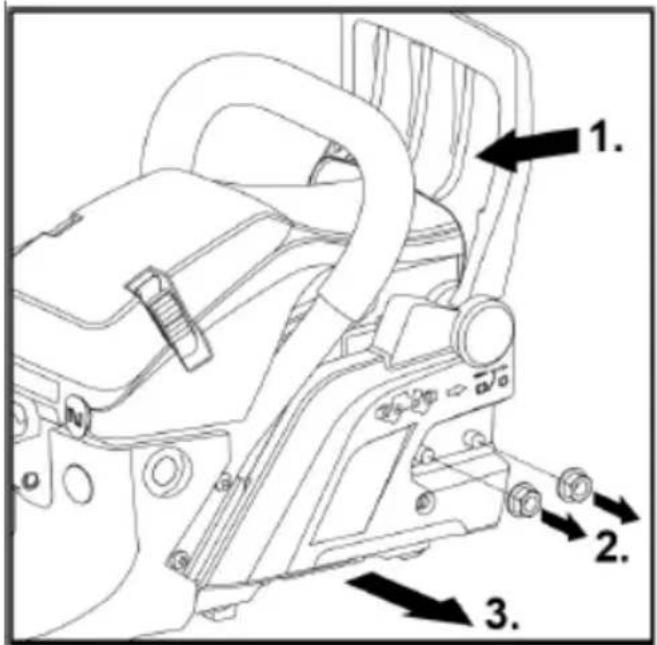

GEVAAR! Schakel de motor altijd uit en wacht tot de zaagketting volledig tot stilstand is gekomen voordat u een zaagketting spant of naspant!

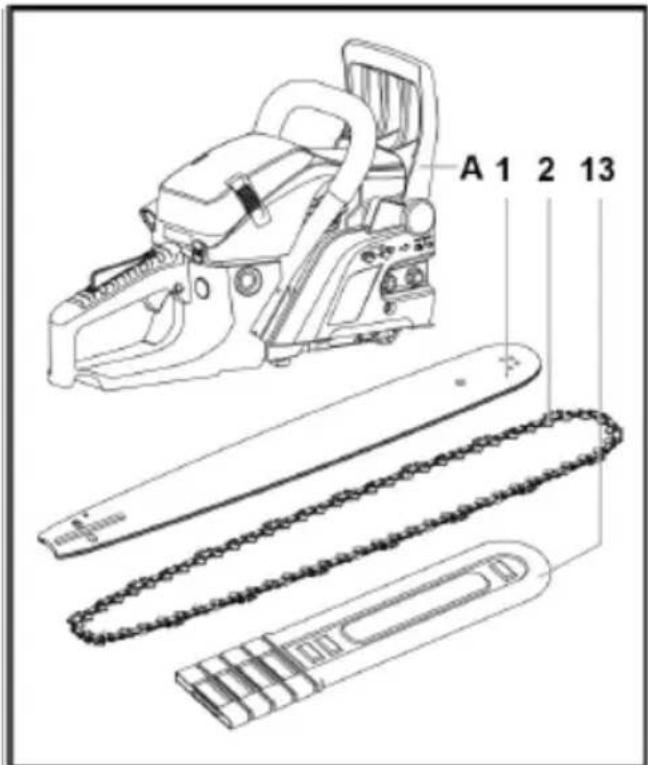

◼ Trek de voorste handbeschermer (ket- tingrem) (3) naar de voorste handgreep (4) (1.). − Controleer of de kettingrem niet geac- tiveerd is. ◼ Draai de 2 moeren (2.) op de kettingkast los en verwijder de kettingkast (3.). ◼ Plaats de zaagketting (2) op het aandrijf- wiel.

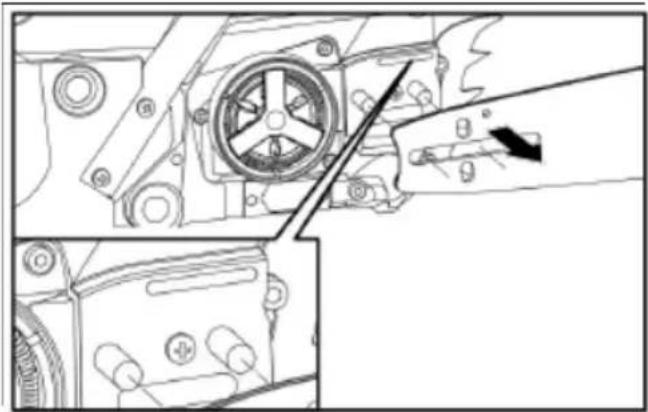

◼ Schuif het zaagblad (1) met het sleufgat op de tapbout van de aandrijfeenheid (A) en steek de zaagketting eerst op het aandrijfwiel (1.), dan over de onderste ge- leider (2.) en dan in het voorste deel van het zaagblad op het voortandwiel (Q) in de geleidegroef (3.).

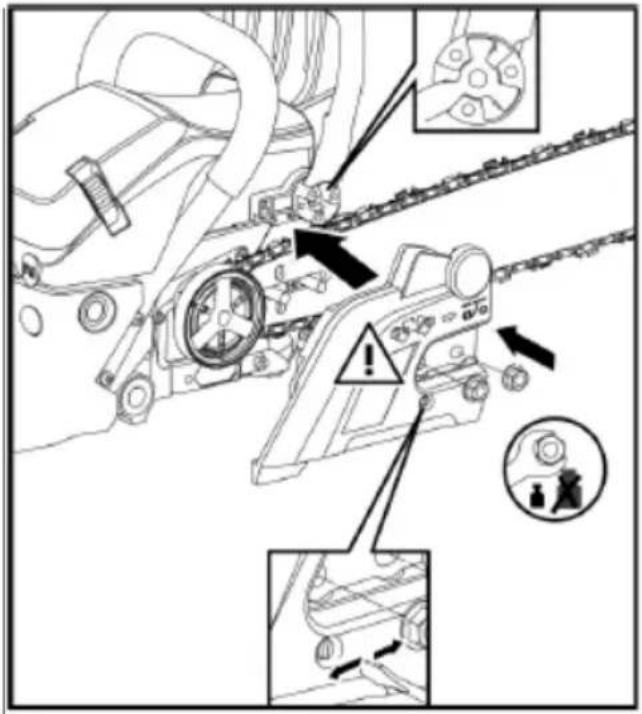

OPMERKING Let er bij het inbrengen van de zaagketting in het zaagblad op dat de zaagketting correct in de looprichting van de zaag wordt geïn- stalleerd!

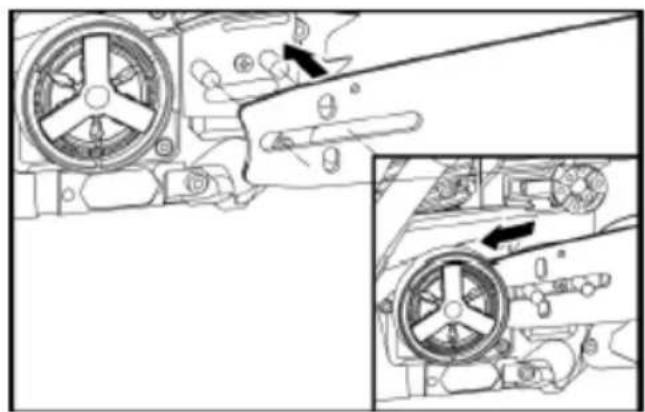

◼ Om de zaagketting voor te spannen, trekt u het zaagblad naar voren over de sleuf.Manual_FX-KS255_FX-KS262_Int24_rev8

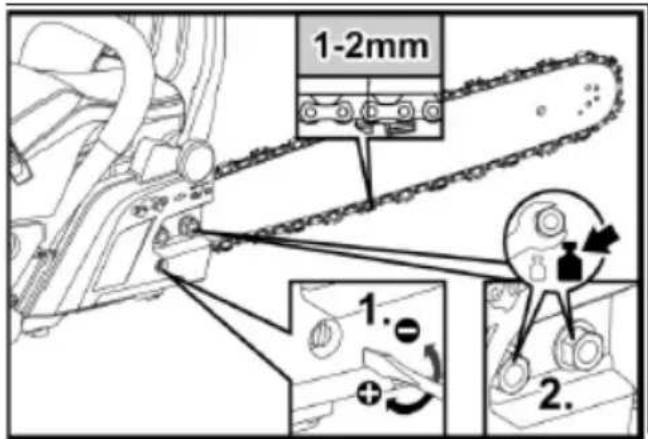

Plaats de kettingkast terug op de aandrijfeenheid (A). Om dit te doen: ◼ Lijn de tapbouten uit met de bevestigings- gaten in de kettingkast. ◼ Lijn tegelijkertijd de aandrijver van de ket- tingrem in de kettingkast positief uit met de tegenhanger op de voorste handbescher- mer. Verschuif indien nodig de voorste handbeschermer naar voren/achteren tot een positieve passing is bereikt. ◼ Trek het zaagblad naar voren over de sleuf om de zaagketting voor te spannen.

◼ Zet de kettingkast handvast met 2 moeren (2.). ◼ Gebruik de stelschroef van de ketting- spanner (1.) om de zaagketting te span- nen en het zaagblad uit te lijnen.

OPMERKING Span de zaagketting alleen zo strak dat deze nog gemakkelijk met de hand langs het zaagblad kan worden getrokken.

OPMERKING Een nieuwe zaagketting rekt uit tijdens het gebruik. Losse zaagkettingen slijten snel en kunnen van het zaagblad afglijden. Schakel de kettingzaag daarom na de eerste zaagsnede uit, controleer de kettingspanning en span deze indien nodig opnieuw aan.

◼ Draai 2 moeren vast met een aanhaalmo- ment van 12-15 Nm (2.). ◼ Beweeg de zaagketting met de hand een volledige omwenteling op het zaagblad om de juiste kettingspanning te controleren.

LET OP! Gebruik nooit een 4-takt oliemengsel om het brandstof/oliemengsel te bereiden. Dit kan leiden tot ernstige motorschade!

WAARSCHUWING! Explosiegevaar! Let op het volgende: − Houd vuur en open vuur uit de buurt van gebieden waar brandstof wordt ge- bruikt en opgeslagen. − Rook niet tijdens het omgaan met brandstof. − Meng en bewaar brandstof alleen in go- edgekeurde jerrycans (B). − Vul het brandstof/oliemengsel alleen buitenshuis bij. − Verwijder lekken onmiddellijk met een schone doek. − Wacht indien nodig tot de vluchtige componenten zijn opgelost.Manual_FX-KS255_FX-KS262_Int24_rev8

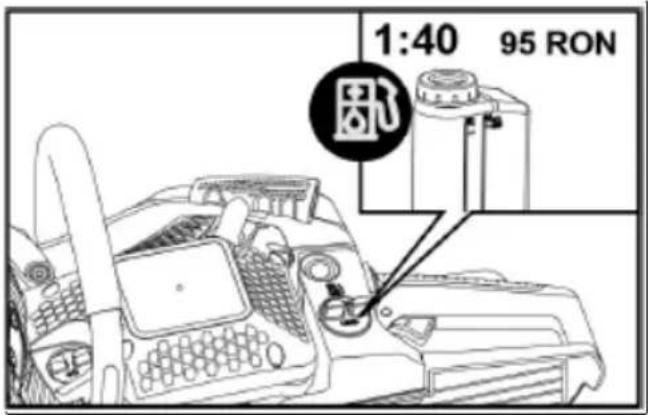

Brandstof/oliemengsel

De brandstof die wordt gebruikt voor de lucht- gekoelde tweetaktbenzinemotor is een mengsel van tweetaktbenzine en olie met een antioxidantadditief voor tweetaktmotoren. Aanbevolen mengverhouding brand- stof/olie 40:1. Zorg ervoor dat benzine met een octaan- gehalte van minimaal 95 RON wordt ge- bruikt. Tabel mengverhouding 1:40 Medium

De aanbevolen olie voor een lange levens- duur van de FUXTEC 2-taktolie "Made in Germany" wordt aanbevolen voor een lange levensduur van de 2-taktmotor (rechtstreeks verkrijgbaar bij de fabrikant). Brandstof/oliemengsel bijvullen

LET OP! Explosiegevaar! Het mengsel van brandstof en olie ontwikkelt vluchtige, licht ontvlambare gassen. Zorg ervoor dat er geen brandstof wordt ge- morst bij het vullen van het brandstof/olie- mengsel en dat er geen ontstekingsbron in de buurt is. Vul het brandstof/oliemengsel voorzichtig in de tank. Verwijder lekken onmiddellijk met een schone doek.

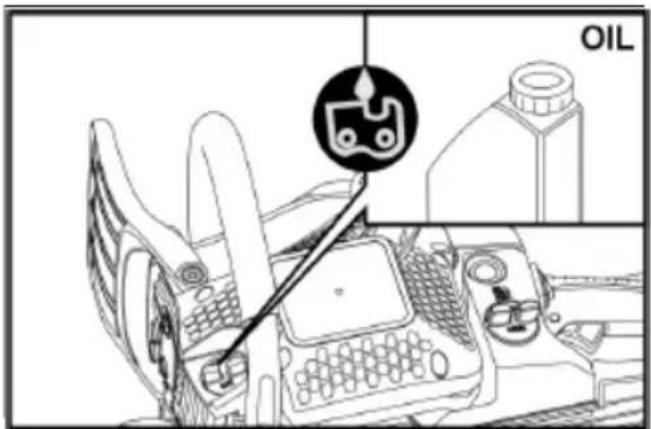

Vul FUXTEC zaagkettingolie bij

LET OP! Gebruik nooit gebruikte olie of gereviseerde motorolie. Het gebruik van dergelijke olie kan leiden tot storingen in de oliepomp.

LET OP! Ontstekingsgevaar! Zorg ervoor dat er geen olie gemorst wordt bij het vullen van de zaagkettingolie. Vul de olie daarom voorzichtig bij in het olie- reservoir. Verwijder lekken onmiddellijk met een schone doek.

Het gebruik van FUXTEC zaagkettingolie "Made in Germany" wordt aanbevolen voor een probleemloze werking en een lange le- vensduur van de zaagketting.Manual_FX-KS255_FX-KS262_Int24_rev8

De olie is rechtstreeks verkrijgbaar bij FUX- TEC of bij een gespecialiseerde dealer.

81. Werken met de ketting-

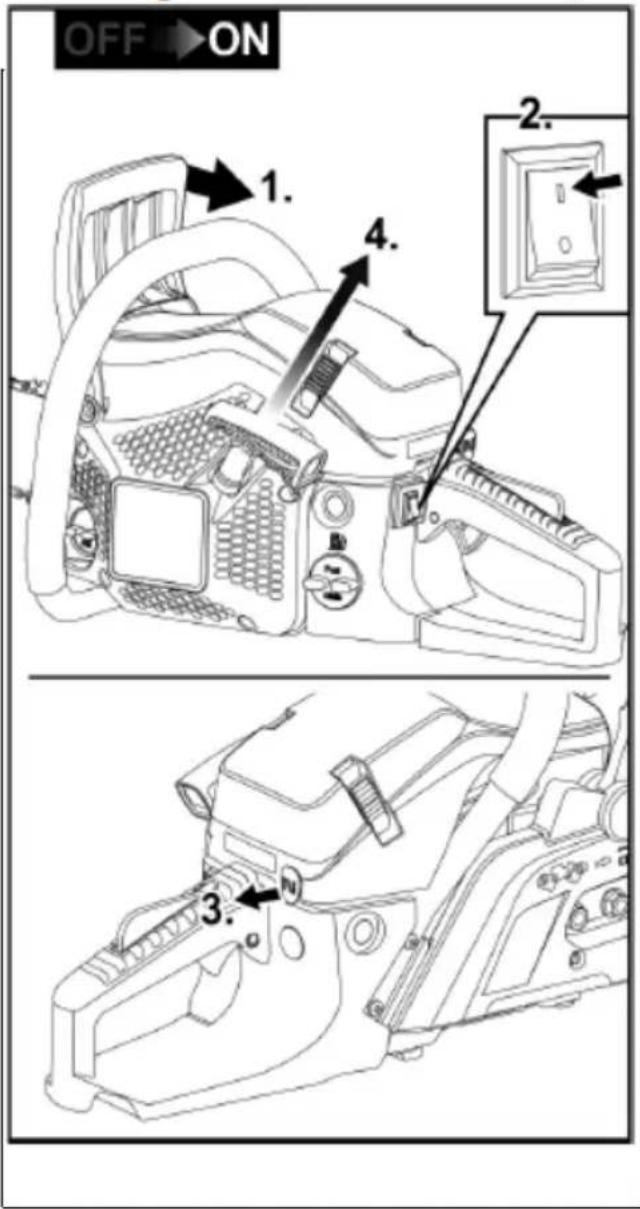

Vereisten: − De kettingzaag is goed gemonteerd en schoongemaakt. − Alle noodzakelijke instellingen zijn ge- maakt op de kettingzaag. − Voldoende brandstof/oliemengsel en ket- tingzaagolie in de tanks. Koude start

LET OP! De kettingzaag is uitgerust met een Easy-Start systeem. Trek niet snel en schoksgewijs aan de starthendel.

LET OP! Voordat u de motor start: Wanneer u de motor op de grond parkeert voordat u probeert de motor te starten, moet u ervoor zorgen dat de zaagketting de grond niet raakt! Er bestaat een acuut risico op een ongeval bij grondcontact tijdens het starten van de motor! Onderdelen van de kettingzaag kunnen be- schadigd raken.

◼ Blokkeer de kettingrem via de voorste handbeschermer. Duw hiervoor de voorste handbeschermer naar voren totdat deze hoorbaar vastklikt (1.). ◼ Zet de stopschakelaar in stand "I" (2.). ◼ Verwijder de transportbescherming. ◼ Trek de choke zo ver mogelijk uit (3.). ◼ Parkeer de kettingzaag op een vlakke on- dergrond en zet hem vast. Plaats hiervoor de rechtervoet in de verzonken greep. ◼ Zet de kettingzaag vast met je linkerhand op de voorste handgreep. ◼ Trek de starthendel van de kettingzaag aan de kabel uit totdat weerstand wordt gevoeld. Trek vervolgens 2 tot 3 keer aan de startkabel (4) totdat de motor begint te starten. ◼ Belangrijk: Zet de choke (14) met de hand terug in de uitgangspositie. ◼ Trek aan de starthendel (11) totdat de mo- tor start. ◼ De motor start: − Kettingzaag draait op stationair toeren- tal ◼ Motor start niet: − Herhaal de startprocedure totdat de motor start. ◼ Til de kettingzaag langzaam en veilig van de grond. Raak de gashendel niet aan! ◼ Trek de voorste handbeschermer (ket- tingremhendel) met je linkerhand naar de voorste handgreep toe - de kettingrem wordt vrijgezet. − De zaagketting kan nu vrij over het zaagblad lopen.

◼ De gashendel kan nu worden bediend. ◼ Controleer de smering van de ketting voordat u begint met zagen. − Plaats hiervoor de kettingzaag voor een lichtgekleurde achtergrond en geef vol gas. − Als er een spoor van kettingolie zicht- baar is op de lichtgekleurde achter- grond (bijvoorbeeld een vel papier), is de kettingsmering correct ingesteld. De kettingzaag is klaar voor gebruik. Motor stoppen ◼ Zet de stopschakelaar (9) in stand "0".

LET OP! Risico op letsel! Schakel de motor altijd uit voordat u de ket- tingzaag uitschakelt! Warme start

LET OP! De kettingzaag is uitgerust met een gemakkelijk startsysteem. Trek niet snel of schokkerig aan de starthendel.

◼ Blokkeer de kettingrem via de voorste handbeschermer. Duw hiervoor de voorste handbeschermer naar voren totdat deze hoorbaar vastklikt. ◼ Zet de stopschakelaar (9) in stand "I". ◼ Parkeer de kettingzaag op een vlakke on- dergrond en zet hem vast. Plaats hiervoor de rechtervoet in de verzonken greep.

LET OP! Voordat u de motor start: Wanneer u de motor op de grond parkeert voordat u probeert de motor te starten, moet u ervoor zorgen dat de zaagketting de grond niet raakt! Er bestaat een acuut risico op een ongeval bij grondcontact tijdens het starten van de motor! Onderdelen van de kettingzaag kunnen be- schadigd raken.

◼ Zet de kettingzaag vast met je linkerhand op de voorste handgreep. ◼ Trek de starthendel (11) van de ketting- zaag aan de kabel naar buiten totdat weerstand wordt gevoeld. Trek dan gecontroleerd en ononderbroken uit. ◼ De motor start: − Kettingzaag draait op stationair toeren- tal ◼ Motor start niet: − Herhaal de startprocedure totdat de motor start. ◼ Til de kettingzaag langzaam en veilig van de grond. Raak de gashendel niet aan! ◼ Trek de voorste handbeschermer (ket- tingremhendel) met je linkerhand naar de voorste handgreep - de kettingrem wordt hoorbaar gelost. − De zaagketting kan nu vrij over het zaagblad lopen. ◼ De gashendel kan nu worden bediend. De kettingzaag is klaar voor gebruik. Kettingsmering aanpassen

WAARSCHUWING! Risico op letsel! Schakel de motor altijd uit voordat u de o- liehoeveelheid voor kettingsmering aanpast!

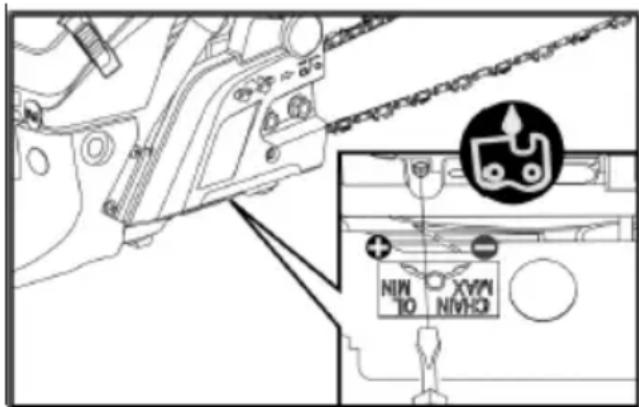

De stelschroef voor de oliedosering bevindt zich aan de onderkant van de kettingzaag. Op een label dat hierop is bevestigd, staat beschreven hoe de oliestroom kan worden verhoogd of verlaagd om de zaagketting te smeren.

Verhoog de oliehoeveelheid

◼ Stel de oliehoeveelheid af aan de onder- kant van de koppelingszijde met de schro- evendraaier voor het afstellen van de o- liehoeveelheid (D).

LET OP! Zowel de brandstoftank als de olietank wor- den tijdens het gebruik continu geleegd. Vul daarom, telkens als u de brandstoftank bi- jvult, indien nodig ook de olietank bij.

WAARSCHUWING! Gevaar voor ongelukken! De kettingremfunctie is uiterst belangrijk voor de veiligheid van de kettingzaag. Een slecht werkende kettingrem kan leiden tot ernstig letsel of zelfs de dood als de kettingzaag tijdens het gebruik terugslaat! Laat een slecht werkende kettingrem daarom onmiddellijk re- pareren door een gespecialiseerde werk- plaats.

De kettingzaag is uitgerust met een automati- sche kettingrem. Als er tijdens het zagen een terugslag opt- reedt, wordt de rem automatisch geactiveerd als gevolg van de traagheidskracht op het mechanisme van de voorste handbescher- ming en stopt de zaagketting. Handmatig de kettingrem bedienen ◼ Duw de voorste handbescherming naar voren tijdens het gebruik − De kettingrem wordt handmatig inge- schakeld. − De zaagketting is geblokkeerd. Automatische kettingrem Bij een sterke terugslag wordt de kettingrem- functie automatisch onmiddellijk geactiveerd. Controleer de werking van de ket- tingrem ◼ Schakel de motor uit. ◼ Schakel de kettingrem handmatig in door de voorste handbeschermer (kettingrem- hendel) naar voren te duwen. ◼ Druk het zaagblad met zaagketting met de punt op het hout en probeer de zaagket- ting te draaien. Als de zaagketting blokkeert, is de kettingrem in orde. Als de zaagketting niet of onvoldoende blok- keert, de kettingzaag onmiddellijk buiten ge- bruik stellen en de storing onmiddellijk door een gespecialiseerd bedrijf laten verhelpen. Werkinstructies ◼ Controleer alle onderdelen op goede pas- sing en zichtbare defecten. ◼ Zorg ervoor dat de zaagketting voldoende gespannen en geslepen is voordat u met het werk begint. ◼ Controleer of de kettingrem goed werkt. ◼ Doorzoek het werkgebied en verwijder alle obstructies en vreemde voorwerpen of an- dere onderdelen die de kettingzaag kun- nen blokkeren of beschadigen. ◼ Houd de kettingzaag altijd met beide han- den vast zoals voorgeschreven. ◼ Zaag op een geschikte of volledige mo- torsnelheid. ◼ Begin pas met zagen als de kettingzaag loopt. ◼ Raak tijdens het gebruik nooit obstakels of de vloer aan. ◼ Onderbreek uw werk vaker tijdens langere werkperioden en houd u altijd aan de geldende veiligheidsvoorschriften. ◼ Schakel de motor uit: − bij veranderingen in het gedrag van het apparaat en ongewone trillingen; − wanneer de zaag vastzit, − als u in contact bent gekomen met vreemde voorwerpen of de vloer; − tijdens werkpauzes en voordat u de kettingzaag uitschakelt.

OPMERKING In geval van schade of ongewone trillingen moet de kettingzaag door een gespecialise- erde werkplaats worden gecontroleerd en gerepareerd voordat deze verder wordt ge- bruikt.Manual_FX-KS255_FX-KS262_Int24_rev8

◼ Schakel de kettingzaag na gebruik uit en wacht tot alle bewegende delen volledig tot stilstand zijn gekomen. ◼ Bevestig de transportbescherming (13) altijd als deze niet in gebruik is en tijdens trans- port. Werktechnieken

WAARSCHUWING! Onvoorzichtig gebruik van de kettingzaag kan leiden tot ernstig letsel of zelfs de dood. Vermijd daarom werk waarvoor je niet voldo- ende voorbereid of gekwalificeerd bent. Trekzagen Bij deze techniek wordt van boven naar be- neden gezaagd met de onderkant van het kettingzaagblad. De zaagketting duwt de kettingzaag naar vo- ren, d.w.z. weg van de gebruiker. De voorrand van het apparaat vormt een steun die de krachten absorbeert die tijdens het zagen op het gezaagde materiaal worden uitgeoefend. De gebruiker heeft aanzienlijk meer controle over de kettingzaag bij het trekken en kan terugslag beter vermijden. Deze zaagtechniek verdient de voorkeur. Schuifzagen Bij deze techniek wordt met de bovenkant van het kettingzaagblad van onder naar boven gezaagd. De zaagketting duwt de kettingzaag naar achteren in de richting van de gebruiker. Als het zaagblad blokkeert, kan de ketting- zaag met grote kracht in de richting van de gebruiker worden geslingerd. De gebruiker moet de kracht die hij naar ach- teren duwt in evenwicht brengen met zijn fy- sieke kracht. Anders bestaat het risico dat al- leen de punt van het zaagblad contact maakt met het hout en er een terugslag ontstaat. Gedragsregels ◼ Maak uzelf vertrouwd met de kettingzaag en lees de veiligheidsinstructies nogmaals. Houd u altijd aan de geldende veiligheids- voorschriften. ◼ Alleen hout zagen! Het is verboden om andere materialen te zagen - risico op ongelukken! ◼ Begin om te oefenen met het zagen van makkelijk te zagen stukken hout. ◼ Duw de kettingzaag niet in de zaagsnede. Laat de motor vol gas draaien en oefen slechts lichte druk uit op de kettingzaag wanneer u het zagen start. ◼ De kettingzaag onmiddellijk stoppen als de zaagketting met het zaagblad vast- loopt. - Gebruik geen kracht om de ketting- zaag uit het zaagpunt te trekken. Gebruik een wig of zaagblad om het zaagpunt o- pen te wrikken. ◼ Controleer altijd of de kettingrem goed werkt voordat u met het werk begint. − Om dit te doen, laat je de kettingzaag 1 tot 2 seconden op vol gas draaien. − Duw vervolgens de voorste handbe- schermer (kettingremhendel) met je hand naar voren. − De zaagketting moet bij maximaal mo- tortoerental onmiddellijk stoppen. ◼ Controleer de zaagketting altijd op goede werking voordat u met het werk begint. De zaagketting moet altijd schoon en scherp zijn. Dit is de enige manier om een hoog veiligheidsniveau tegen terugslag te gar- anderen.

WAARSCHUWING! Waarschuw tijdig alle personen in de buurt voordat u een boom velt.Manual_FX-KS255_FX-KS262_Int24_rev8

◼ Bepaal de valrichting van de boom voordat je met het werk begint. Let op: − de windrichting, − de helling van de boom, − de positie van de dikke takken, − het probleem van het latere werk, − andere factoren, indien van toepassing. ◼ Maak het werkgebied rond de boom vrij. Bepaal de vluchtroute en zorg voor een stevige ondergrond. ◼ Maak een inkeping met ongeveer 1/3 van de boomdiameter aan de kant van de val- richting. ◼ Maak de velsnede vanaf de tegenoverlig- gende kant van de boom, die iets hoger moet zijn dan de inkeping. Lengtes afkorten, delimbing ◼ Zorg voor een stevige ondergrond. ◼ Nooit op de kofferbak plaatsen. ◼ Zorg ervoor dat afgezaagde stukken boom niet rollen. ◼ Als je op een helling werkt, moet je altijd aan de bovenkant van de helling gaan staan en werken. ◼ Neem alle veiligheidsinstructies met be- trekking tot de mogelijke terugslag van de kettingzaag in acht. ◼ Schat de buigkracht op de stam correct in voordat u begint met op lengte zagen. Maak de laatste zaagsnede altijd vanaf de andere kant van de buigrichting, zodat het zaagblad van de kettingzaag niet vast komt te zitten. Boomstammen zagen die op de vlakke grond liggen

◼ Snijd de stengel doormidden. ◼ Draai de koffer om. ◼ Snijd de stam vanaf de andere kant door. Ondersteunde boomstammen za- gen

Gebied A ◼ Snijd eerst van onder naar boven tot onge- veer 1/3 van de stamdiameter (1). ◼ Maak vervolgens de laatste snede van boven naar beneden (2). Gebied B ◼ Snijd eerst van boven naar beneden tot on- geveer 1/3 van de stamdiameter (1). ◼ Maak vervolgens de laatste snede van on- der naar boven (2). Takken snoeien - liggende boom

LET OP! Risico op letsel! Kijk uit voor takken die terugveren terwijl je werkt.Manual_FX-KS255_FX-KS262_Int24_rev8

Controleer eerst in welke richting de tak ge- bogen is. ◼ Maak de eerste incisie aan de binnenkant van de bocht (1). ◼ Knip vervolgens de tak vanaf de andere kant door (2). Takken snoeien - staande boom

LET OP! Risico op letsel! Zorg bij het zagen van takken aan een staande boom voor de juiste persoonlijke vei- ligheidsuitrusting. − Zorg ervoor dat de gebruikte ladder of toegangsladder stabiel is. − Gebruik geen onstabiele ladders. − Let tijdens het werken altijd op je even- wicht. − Overschrijd je bereik niet. − Zaag niet boven schouderhoogte. − Houd de kettingzaag altijd met beide handen vast.

◼ Zaag de tak eerst van onder naar boven (1). ◼ Zaag vervolgens de tak vanaf de boven- kant door (2). Onderhoud en verzorging

WAARSCHUWING! Risico op letsel! Scherpe zaagketting! Draag beschermende handschoenen bij het hanteren van de zaag- ketting.

In het belang van uw eigen veilig- heid! Voer de hier beschreven onderhoudswerk- zaamheden alleen zelf uit. Alle andere werkzaamheden, met name on- derhoud en reparaties aan de motor, moeten worden uitgevoerd door gekwalificeerd en geautoriseerd vakpersoneel. Ondeskundig uitgevoerde werkzaamheden kunnen leiden tot schade aan het apparaat en als gevolg daarvan tot ernstig letsel.

WAARSCHUWING! Zorg ervoor dat de motor is uitgeschakeld en dat alle onderdelen zijn afgekoeld voordat onderhoud, reparatie, reiniging of inspectie- werkzaamheden worden uitgevoerd. Voor- kom onbedoeld starten door de bougiestek- ker los te koppelen.

Reinig het luchtfilter

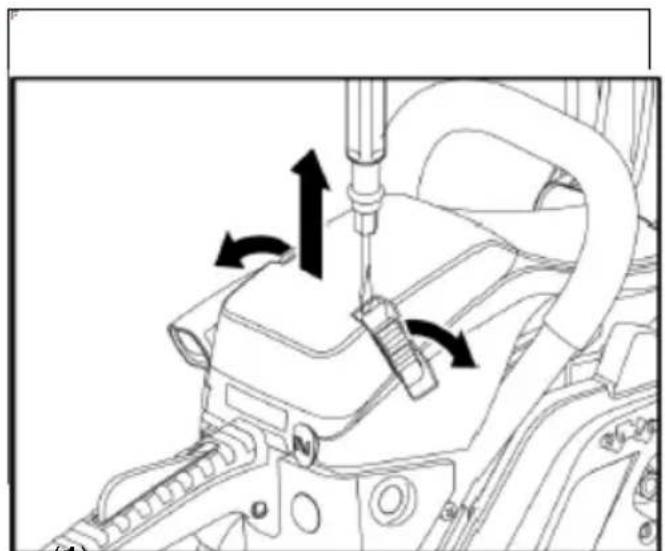

◼ Gebruik een schroevendraaier om de 2 snelsluitclips op het filterdeksel open te maken.Manual_FX-KS255_FX-KS262_Int24_rev8

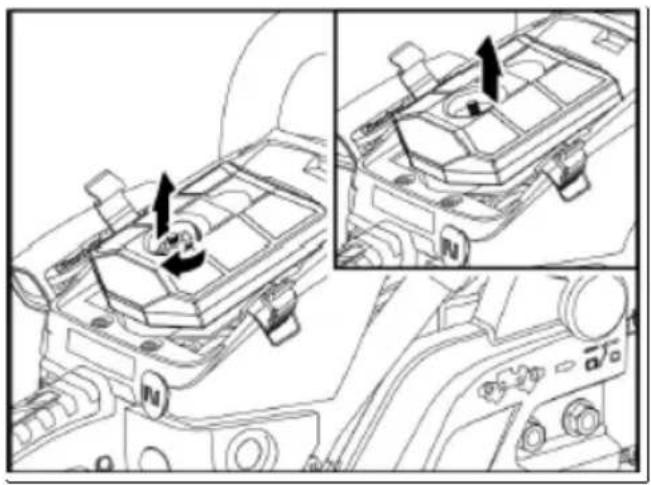

◼ Verwijder het filterdeksel.

◼ Draai de filterschroef los en verwijder deze ◼ Verwijder het filter.

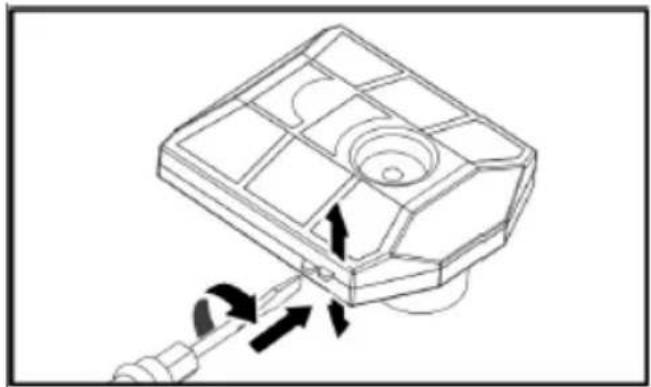

◼ Wrik het tweedelige filter open met een schroevendraaier. ◼ Blaas de binnenkant van beide filteronder- delen uit met perslucht. ◼ Controleer het afdichtrubber, vervang het indien nodig. ◼ Druk de filteronderdelen hoorbaar samen, plaats het filter in de behuizing en draai het vast met de filterschroef. ◼ Plaats het filterdeksel terug en zet het vast met de snelsluitclips. Olietoevoerboring ◼ Demonteer de geleiderail. ◼ Reinig het olietoevoergat (N) met een ge- schikt stuk gereedschap. Blaas indien nodig met perslucht via het oliefilter door naar buiten. Geleiderail Olie-inlaat en olie-uitlaat- gat

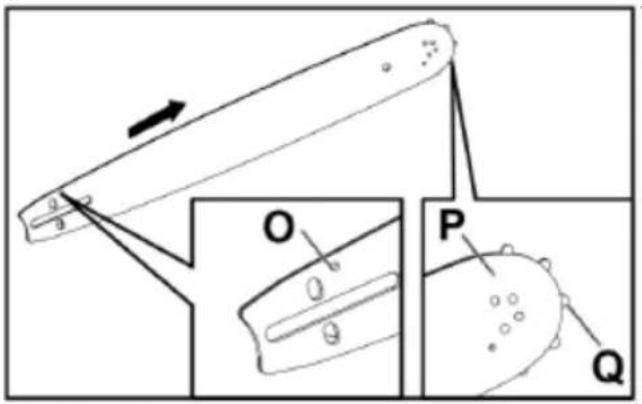

De geleiderail wordt gedemonteerd: ◼ Blaas de groef van de kettinggeleider en het voorste tandwiel (Q) uit met perslucht. ◼ Verwijder hardnekkig vuil uit de groef van de kettinggeleider met zaagbladhaken (verkrijgbaar bij uw speciaalzaak). ◼ Blaas het olie-inlaatgat (O) en olie-uitlaat- gat (P) van de geleiderail uit met perslucht. De olietoevoer voor het smeren van het voortandwiel (Q) en de zaagketting verloopt via de oliepomp van de kettingzaag. Visuele inspecties Controleer de kettingzaag op: − Brandstoflekken, − Losgeraakte bevestigingsonderdelen (vooral zaagblad en zaagketting), − Beschadigde onderdelen (handgrepen, enz.)Manual_FX-KS255_FX-KS262_Int24_rev8

Verwijder defecten voor de volgende start.

84. Periodiek onderhoud

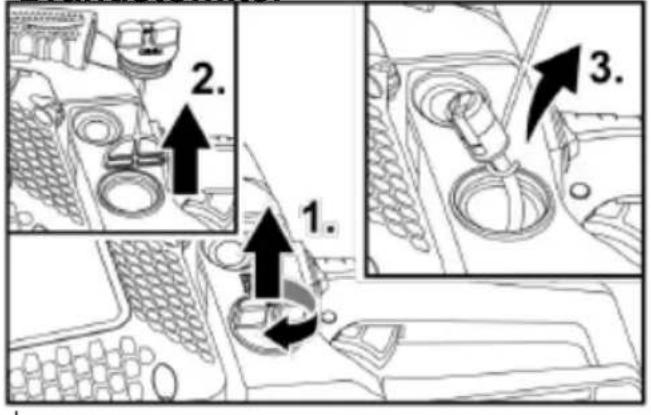

◼ Leg de kettingzaag zo neer dat hij niet kan omvallen. Er mag geen brandstof uitlek- ken! ◼ Schroef de brandstoftankdop los (1.) en verwijder (2.). ◼ Trek het filterelement (3.) eruit met een ge- bogen draad. ◼ Was het filterelement met benzine en ver- vang het indien nodig. ◼ Controleer de afdichting van het deksel vi- sueel, vervang de afdichting indien nodig. ◼ Plaats het filterelement en schroef het deksel stevig vast. Bougie demonteren ◼ Gebruik een schroevendraaier om de 2 snelsluitclips op het filterdeksel open te maken. ◼ Verwijder het filterdeksel. ◼ Verwijder het filter. ◼ Verwijder de bougiestekker. ◼ Draai de bougie linksom uit met behulp van de bougiesleutel (C) (dopsleutel).

◼ Reinig de elektroden met een staalborstel. ◼ Controleer de elektrodenafstand (X) met een meetinstrument en stel indien nodig af op 0,6 tot 0,7 mm. ◼ Schroef de bougie met afdichting stevig in het motorhuis.Manual_FX-KS255_FX-KS262_Int24_rev8

De bougie monteren De onderdelen worden in omgekeerde vol- gorde gemonteerd (zie illustraties hierboven).

LET OP! Een geschikte kaarsensleutel wordt meegeleverd. Cilinder koelribben reinigen

WAARSCHUWING! Overmatig vuile koelribben leiden tot overver- hitting van de motor en daardoor tot motor- schade!

◼ Gebruik een schroevendraaier om de 2 snelsluitclips op het filterdeksel open te maken. ◼ Verwijder het filterdeksel en het filter. ◼ Verwijder de stekkerverbinding. ◼ Verwijder 5 bevestigingsschroeven: − 2 verzonken bevestigingsschroeven naast de snelspanklemmen, − 2 bevestigingsschroeven toegankelijk na het verwijderen van het filterdeksel; het luchtfilter moet worden verwijderd, − 1 zijdelings verzonken bevestigings- schroef in het gebied van de ket- tingremhendel. ◼ Til de cilinderbehuizing eraf. ◼ Reinig de koelribben van de cilinder met geschikte middelen, bijvoorbeeld een staalborstel. ◼ Plaats de cilinderbehuizing terug.

LET OP! Zorg er bij het opnieuw monteren van de cilinderbehuizing voor dat alle schakeldraden en bevestigingen zich in de juiste positie be- vinden! Zaagketting

LET OP! Vraag de fabrikant of een gespecialiseerde dealer om de nodige informatie over de benodigde accessoires (meters, bijbeho- rende vijlen, enz.) en instructies voor het naslijpen van uw zaagketting.

Voor een veilige en probleemloze werking moeten de tanden van de zaagketting altijd scherp zijn. De tanden moeten opnieuw worden geslepen als: − het zaagsel wordt steeds poederiger, − extra kracht nodig is voor een snede, − is een rechte snede niet langer mogelijk, − intensivering van trillingen optreden, − neemt het brandstofverbruik toe. Neem de volgende hoeken in acht bij het handmatig slijpen van de zaagtanden:

Slijphoek Afhankelijk van zaag- ketting 25° - 35°

Zaagtandlengte minimaal 4 mm

Hoek opnieuw vijlen 25° - 35°

LET OP! Bij het slijpen met een geschikt kaliber en de bijbehorende vijlen hoeven de bovengeno- emde hoeken niet in acht te worden geno- men. In dit geval worden ze vooraf bepaald door de plaatsing en afmetingen van de vijlmaat.

LET OP! Gevaar voor letsel! Instructies voor opnieuw vullen: − Schakel de motor uit en laat deze afkoelen, − Activeer de kettingrem, − Klem de zaagketting stevig vast op het zaagblad − Draag snijbestendige veiligheidshand- schoenen,Manual_FX-KS255_FX-KS262_Int24_rev8

− Gebruik geschikte vijlen en kalibers voor de zaagketting - afhankelijk van het model! Model FX-KS155/162: 0,325 / 058-72 Zaagtanden slijpen Voorwaarde: alle gereedschappen die nodig zijn voor jouw kettingtype (vijlmaat voor zaag- tanden, dieptemeter, ronde en platte vijl) zijn be- schikbaar.

OPMERKING Vijlmeter voor zaagtanden, dieptemeter en platte vijl worden niet meegeleverd, ronde vijl wel!

◼ Klem het zaagblad samen met de ketting- zaag stevig in de bankschroef van een werkbank. ◼ Plaats de vijlmeter op de zaagketting − Pijlen op de vijlmeter wijzen in de draai- richting van de ketting. − Zorg ervoor dat de vijlmeter volledig op de zaagketting zit. ◼ Plaats de juiste ronde vijl op de geleiders van de vijlmal. − Slijp elke tweede zaagtand met de ronde vijl in de aangegeven vijlhoek (25° - 35° afhankelijk van het ket- tingtype) met een tweehandige greep, met gelijkmatige vijlbewegingen weg van het lichaam. ◼ Maak de geleiderail los van de bank- schroef en klem hem opnieuw vast in de tegenovergestelde richting. ◼ Slijp nu alle zaagtanden die nog niet geslepen zijn. Dieptebegrenzer

◼ Plaats na het slijpen van de zaagtanden de dieptemeter op de zaagketting. ◼ Vijl de zaagtanden tot de opgegeven diep- temaat. ◼ Rond de voorranden van de tandschou- ders af: − het risico op terugslag minimaliseren, − het risico op scheuren van de bevesti- gingsriemen tot een minimum beper- ken. Slijtage geleiderail De geleiderail moet regelmatig worden gecontroleerd op slijtage in de geleidings- groef. De geleidingsgroef moet een rechte hoek vormen om ervoor te zorgen dat de zaagket- ting soepel en betrouwbaar loopt. ◼ Draai de geleiderail regelmatig om eenzijdige slijtage te voorkomen.

Ketting loopt goed in de kettinggroef - laag risico!

Verhoogd risico op ongevallen! Ketting loopt scheef in de kettinggroef

De geleiderail controleren ◼ Plaats de liniaal op de geleiderail en de buitenkant van een zaagtand. − Als er een spleet is tussen de gelei- derail en de liniaal, is de geleidesleuf in goede staat. − Als er geen spleet is, is de geleidings- groef versleten. ◼ Als de geleidingsgroef versleten is, draait of vervangt u de geleiderail.Manual_FX-KS255_FX-KS262_Int24_rev8

LET OP! Reinig de kettingzaag na elk gebruik. Het verwaarlozen van reinigingsmaatregelen kan leiden tot materiële schade en storingen.

◼ Besproei de kettingzaag niet met water. ◼ Houd de ventilatiesleuven schoon en stofvrij. ◼ Reinig de zaagketting en het zaagblad na elk gebruik. ◼ Gebruik een zachte doek en een zachte borstel om de buitenkant schoon te ma- ken. ◼ Reinig de afdichtingen van de tankdop re- gelmatig en vervang ze indien nodig.

◼ Bewaar het apparaat op een droge en vor- stvrije plaats (10 °C - 25 °C). ◼ Bevestig de transportbeveiliging aan de zaagketting. ◼ Houd alle plastic onderdelen uit de buurt van remvloeistoffen, benzine, producten die petroleum bevatten, penetrerende oliën, enz. Ze bevatten chemische stoffen die de plastic onderdelen van de kettingzaag kunnen beschadigen of vernietigen. ◼ Meststoffen en andere tuinchemicaliën be- vatten stoffen die een sterk corrosief effect kunnen hebben op metalen onderdelen. Bewaar de kettingzaag daarom niet in de buurt van dergelijke stoffen. ◼ Berg de kettingzaag alleen op met een lege brandstof- en olietank.

LET OP! Risico op letsel! Schakel de kettingzaag altijd uit tijdens trans- port en wanneer u tijdens het werk van plaats verandert!

Voor korte afstanden:

WAARSCHUWING! Acuut ongevalrisico! Vervoer de kettingzaag nooit met draaiende zaagketting!

◼ Bevestig de transportbescherming. ◼ Activeer de kettingrem. ◼ Draag de kettingzaag aan de voorste handgreep met het zaagblad naar achte- ren gericht. Voor transport met een voertuig: ◼ Laat de kettingzaag afkoelen voor elk transport. ◼ Activeer de kettingrem. ◼ Bevestig de transportbescherming. ◼ Beveilig de kettingzaag altijd tegen omval- len en wegglijden. ◼ Vervoer de kettingzaag alleen met een lege brandstof- en olietank.

Laat reparaties alleen uitvoeren door een door de fabrikant erkende klantenservice- werkplaats. Instructies voor ver- wijdering

WAARSCHUWING! Maak een afgedankte kettingzaag onbruik- baar voordat je hem weggooit: − Laat alle bedrijfsvloeistoffen volledig uit de kettingzaag lopen. − Het zaagblad en de zaagketting demon- teren. Voorzie de zaagketting van vol- doende bescherming. − Verwijder de bougie en de bougiedop.

Terugwinning van grondstoffen in plaats van afvalverwijdering. Recycle het apparaat, de accessoires en de verpakking op een milieuvriendelijke manier. Plastic onderdelen zijn per type gelabeld voor recycling.

OPMERKING Vraag uw vakhandelaar of lokale overheid naar geschikte verwijderingsopties! G-garantie Dit product is vervaardigd volgens de hoogste kwaliteitsnormen.Manual_FX-KS255_FX-KS262_Int24_rev8

Bij aankoop van een nieuw product geeft de fabrikant een garantie van 24 maanden vanaf de aankoopdatum. De garantie dekt alleen defecten die te wijten zijn aan materiaal- en/of fabricagefouten en het niet voldoen aan de gegarandeerde eigen- schappen. Voeg bij het indienen van een garantieclaim het originele aankoopbewijs met de aankoopdatum bij. Reparaties tijdens de garantieperiode mogen al- leen worden uitgevoerd door erkende werk- plaatsen of servicestations. Er kan alleen aanspraak worden gemaakt op garantie als het product wordt gebruikt waarvoor het bedoeld is. Uitgesloten van de garantie is alle schade veroorzaakt door − Slijtageonderdelen, − onjuist gebruik, − Gebruik van geweld, − technische wijzigingen, − Gebruik van onjuiste of niet-originele ac- cessoires/reserveonderdelen, − Reparatiepogingen door ongekwalificeerd personeel.

LET OP! Reparaties tijdens de garantieperiode mogen alleen worden uitgevoerd door gekwalificeerd en geautoriseerd vakpersoneel!Manual_FX-KS255_FX-KS262_Int24_rev8
