| Producttype | Elektrische netwerkmultimeter (driefasige analysator) |
| Merk | Hager |
| Model | SM103E |
| Afmetingen (zonder modules) | 96 x 96 x 60 mm |
| Afmetingen (met modules) | 96 x 96 x 80 mm max |
| Gewicht | 400 g |
| Hulpvoeding | 110 tot 400 V AC 50/60 Hz ±10% of 120 tot 350 V DC ±20% |
| Elektrisch verbruik | < 10 VA |
| Ondersteunde netwerken | Enkelfasig (1BL), tweefasig (2BL), driefasig gebalanceerd/ongebalanceerd (3BL, 3NBL, 4BL, 4NBL) |
| Spanningsmeting (TRMS) | Fase/fase: 18 tot 700 V AC; Fase/neutraal: 11 tot 404 V AC; via TP tot 500 kV |
| Stroommeting (TRMS) | Via secundaire CT 1 of 5 A; min. stroom 5 mA; weergave tot 11 kA |
| Vermogensmeting | Actief, reactief (Qa/Qv), schijnbaar (Sa/Sv): 0 tot 8000 MW/Mvar/MVA |
| Energiemeting | Actief, reactief, schijnbaar: 0 tot 99999999 kWh/kvarh/kVAh |
| Frequentiemeting | 45 tot 65 Hz, nauwkeurigheid 0,02 Hz |
| Arbeidsfactor | PFa, PFv: van -1 tot 1 |
| THD (spanning/stroom) | THDu, THDi, THD In: tot de 50e harmonische |
| Urenteller | geïntegreerd, start bij aanwezigheid U, I of Aux |
| Testfuncties | Aansluitingstest (detectie van omkeringen van CT of spanningen), alarmen |
| Display | LCD met achtergrondverlichting, 6 toetsen, weergave fase, waarden, eenheden, tellers |
| Beschermingsgraad | Voorkant IP52, behuizing IP30 |
| Bedrijfstemperatuur | -10°C tot +55°C |
| Opslagtemperatuur | -20°C tot +85°C |
| Relatieve luchtvochtigheid | 95 % (zonder condensatie) |
| Conformiteit | IEC 61557-12, IEC 61010-1, EMC en laagspanningsrichtlijnen |
| Veiligheid | Gebruik door gekwalificeerd personeel; schakel voeding uit voor ingreep; gebruik een spanningsdetector |
| Optionele modules | SM201 (pulsuitgangen), SM202 (ingangen/uitgangen), SM203 (analoge uitgangen), SM204 (geheugen), SM205 (temperatuur PT100), SM211 (RS485 Modbus), SM213 (Ethernet), SM214 (Ethernet+RS485) |
| Onderhoud | Reinigen met een zachte, droge doek. Gebruik geen oplosmiddelen. |
Veelgestelde vragen - SM103E HAGER
Gebruikersvragen over SM103E HAGER
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Multimeter in PDF-formaat gratis! Vind uw handleiding SM103E - HAGER en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. SM103E van het merk HAGER.
GEBRUIKSAANWIJZING SM103E HAGER
Gevaar en waarschuwing 6
Voorafgaande handelingen 9
Presentatie 11
Installingering 12
Programmering 28
Gebruik 49
Aansluiting test functie 61
Assistentie 69
Technische eigenschappen 94
Lijst van afkortingen 116

Indices
Enkel professionelen mogen deze materialen monteren.
De constructeur is in geen geval verantwoordelijk indien de aanwijzingen van de onderhavige gebruiksaanwijzing Niet worden in acht genomen.
Gevaar voor elektrocutie, brandwonden of ontploffing
- enkel gekwalificeerd personeel mag dit toestelplaatsen en onderhoven
- vór iedere tussenkomst op het toestel, alle spanningsingangen aftsluiten, de secundaire van iedere stroomtransformator kortsluiten en de hulpvoeding van het toestel aftsluiten
- gebruik steeds een geschikte spanningsmeter om na te gaan of toestel wel degelijk buiten spanning staat
- alle onderdelen, deuren en deksels terugplaatsen alvorens het toestel onder spanning te zetten
- gebruik alkijd de geschikte toegewezen spanning om dit toestel te voeden
Indien denen voorzorgsmaatregelen Niet worden in acht genomen, kan dit ernstige verwondingen tot gevolg hebben.
Gevaar voor beschadiging van het toestel
Gelieve de volgende elementen in acht te nemen:
- de spanning van de hulpvoeding
- de netfrequentie van 50 of 60 Hz
- een maximale spanning op de klemmen van de spanningsingangen van 700 V AC fase/fase of 400 V AC fase/neuter
- een maximale stroom van 10 A op de klemmen van de stroomingangen (I1, I2 en I3).
ES
Voor de veiligheid van het personeel en het materiaal is het van belangGOOD Kennis te nemen van deze gebruksaanwijzing voordat de apparatuur in gebruik worden genomen.
Bij ontvangst van de doos met de product SM103E要去en de volgende punten ge-controlled worden:
- de staat van de verpakking,
- of het product geen schade hebft geleden tijdens het transport,
of de referentie van het toestel overeenkomt met de bestelling, - de verpakking bevat een product uitergerust met een ontkoppelbaar aansluitblok,
- of de gebruiksaanwijzing aanwezig is.
PT
① Toetsenbord samengestelduit 6 drukknoppen met dubele functies (visualisatie of configuratie)
② LCD scherm met backlight
(3) Fase
④ Waarden
(5) Eenheid
⑥ Indication voor de meting van de actieve energie
7) Visualisatie van de urenteller en de energie
(8) Alarm relais 1
(9) Alarm relais 2
PT
- de nabijheid vermijden van systemen die elektromagnetische storingen opwekken.
- trillingen vermijden met versnellingen boven 1 g voor frequenties lager dan 60Hz
DE
Empfehlungen:
Het maximale aantrekkoppel van elke schroef is 0,4 Nm.
Bij het ontkoppelen van de product SM103E is hetoodzakelijk de secundaire van elkste stroomtransformator kort te sluiten.

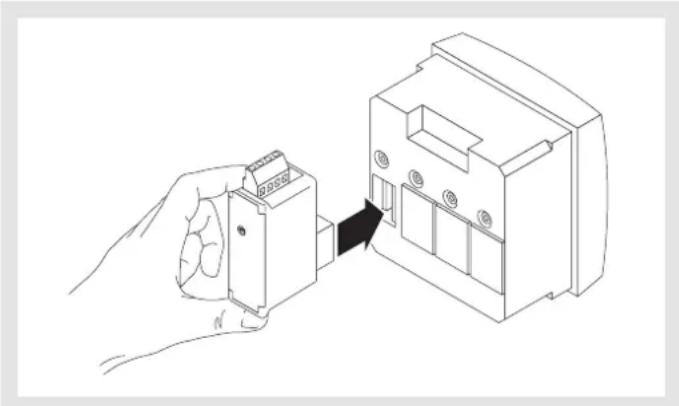

Partetrasera
De product SM103E können worden uitgerust met optiemodules:
- Impulsuitgangen (ref: SM201)
2 impulsuitgangen toegewezen aan het tellen van de kWh, kvarh en KVAh energia.
(Gebruikshandleiding ref: 6S5073).
- Ingangen /uitgangen (ref: SM202)
2 toe te wijzen aan alarmen, spanningen, stromen, vermogens, vermogensfactoren en THD, of aan de afstandsbediening. 2 ingangen voor het tellen van de impulsen of de positiecontrole. (Gebruikshandelieiding ref: 6S5074).
- Analoge uitgangen (ref: SM203)
2 analogue uitgangen 4 / 20mA of 0 / 20mA te configureren op stromen, spanningen, vermogens en vermogensfactoren. U kunt 2 modules installereren, dus maximaal 4 uitgangen. (Gebruikshandleiding ref: 6S5075).
- Geheugen (ref: SM204)
Geheugen voor het opstaan van de gemiddelde actieve en reactieve vermogens, de minimale en maximale momentwaarden, de 10 staat alarmen, de spanningsvallen en overspanningen en de gevallen van stroomuitval volgens EN50160. (Gebruikshandleiding ref: 6S5076).
- Temperatuur (ref: SM205) PT100-technologie.
4 temperatuurindicatoren:
1 intern,
- 3 extern (PT100-input).
(Gebruikshandleiding ref: 6S5077).
- Communicatie JBUS/MODBUS (ref: SM211)
Seriele verbinding RS485 JBUS/MODBUS in RTU-modus met een slelheid van 2400 tot 38400 baud. (Gebruikshandeldeiding ref: 6S5079). - Ethernet (ref: SM213)
100 base-T-verbinding met een RJ45-stekker. MODBUS TCP-protocol, webserver voor de configuratie van het product. (Gebruikshandleiding ref: 6S5080). - Ethernet + RS485 (ref: SM214)
Gatewayfunctie RS485 (RJ45/RS485-stekkers). JBUS/MODBUS/ 3-punts naar Ethernet. Webserver voor de configuratie van het product. (Gebruikshandleiding ref: 6S5080).

Installation - Installation - Installation - Installazione - Installinger - Instalacion - Instalacao
ES
Modulos options
De oplossing met 2 TC vermindert de précisie van de fase waarvan de stroom vectorieel verminderd worden, met 0,5 %.

Red trifasica desequilibrada (3NBL)
De oplossing met 1 TC vermindert de précise van de fases waarvan de stroom vectorieel verminderd worden, met 0.5%
ES
Voorbeeld: uurteller op de stromen met start bij 1000A
ES Contador horario
Tijdens de test要去 de product SM103E stroom hebben en spanning op beidenfasen. Bovendien is deze functie gebaseerd op een FP van de installmenttussen 0,6 < FP < 1 Als de FP van de installment zich nicht binnen deze zone bevindt kan diese functie Niet worden gebruikt. In 4 BL/3 BL/2BL/1 BL, wordt alleen de aansluiting van de TI's gecontroleerd. In 4NBL en 3 NBL wordt het geheel van de aansluiting gecontroleerd.
Err 0 = geen enkele fout
Err 1 = inversie van de aansluiting van de spanningtransformator op fase 1
3Err 2 = inversie van de aansluiting van de spanningtransformator op fase 2
Err 3 = inversie van de aansluiting van de spanningtransformator op fase 3
Err 4 = Spanningsinversie:tussen V1 en V2
Err 5 = Spanningsinversie tussen V2 en V3
Err 6 = Spanningsinversie:tussen V3 en V1
Voor Err 1, Err 2 en Err 3, kan de wijziging automatischplaatsvinden via de product SM103E of handmatig door de aansluiting van de stromen te corrigeren.
Voor de Err 4, Err5 en Err 6要去 de wijziging.
handmatig worden doorgevoerd door middel van het corrigeren van de aansluiting van de spanningen.
Fonction de test du raccordement - Anschluss Funktionstest - Connection test function - Collegamento prova funzione - Aansluiting test functie - Conexión prueba funciona - Ligaçãoteste funçao
ES
Dit menu verschijnt indien het product reeds getest is. Mogelijkheid om volledig opnieuw te testen zoals hieronder worden aangeduid.
Toestellichtniet op
Controleer de hulpspanning
- Achtergrondverlichting Licht nicht op Controller de instellenen van de achtergrondverlichting (p. 42)
- Spanningen = 0
Controleer de aansluiting
- Stromen = 0 of foutief
- Controller de aansluiting
- Controller de instelling van de
- Vermogens, arbeidsfactor en energieen fouitief Start de testfunctie van de aansluiting (p. 61)
- Ontbreken van fasen op het display Controller de instelling van het net (p. 29).
PT
Beschermingsindex: Voorzijde IP52 en kast IP30
Gewicht: 400 gr
DISPLAY
Type: LCD met backlight
METINGEN
Driefasennet (3 of 4 draden), tweefasennet (2 draden) en enkelfasenet
SPANNING (TRMS)
Directe meting: Fase/fase: van 18 tot 700 V AC - Fase/nul: van 11 tot 404 V AC
Meting via TP: • Primaire: tot 500 kV • Secundaire: 60, 100, 110, 115, 120, 173 en 190 V AC
Weergave: 0 tot 500,0 kV
Permanente overbelasting: 760 V AC
Vanaf de stroomtransformator met een: • Plimaire: tot 9995 A • Secundaire: van 1 of 5 A
Verbruik van de ingangen: < 0,3VA
Weergave: van 0 tot 11 kA (1,1 maal de waarde van de primaire)
Permanente overbelasting: 10 A
Intermittente overbelasting:
Updateperiode:1 seconde
MaximumverhousingTCXKTP=
VERMOGENS
Totalen: 0 tot 8000 MW/Mvar/MVA
Updateperiode:1 seconde
| HULPVOEDING IEC / CE | |
| 110 tot 400 V AC: bij 50/60 Hz ± 10 % | |
| 120 tot 350 V DC: ± 20 % | |
| Verbruik: < 10 VA | |
| GEBRUIKSVOORWAARDEN | |
| Bedriifstemperatuur: -10° tot + 55°C (14° tot 131°F) | |
| Opslagtemperatuur: -20° tot + 85°C (-4° tot 158°F) | |
| Relatieve vochtigkeit: 95 % | |
Caracteristiques techniques - Technische Daten - Technical characteristics - Caratteristiche tecniche - Technische eigenschappen - Caracteristicas Tecnicas - Caracteristicas Tecnicas

EG-MARKERING

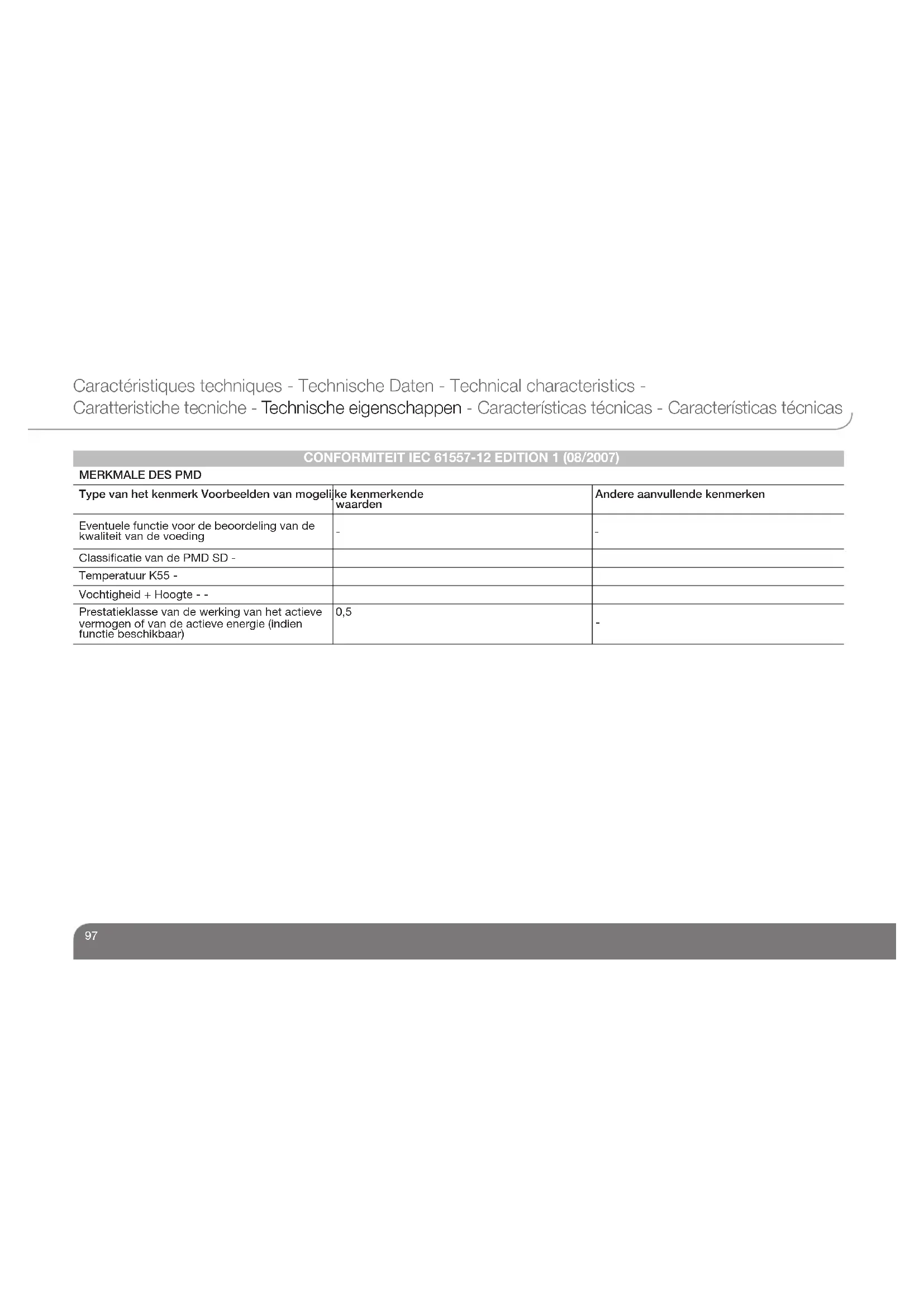

| MERKMALE DES PMD | ||
| Type van het kenmerk Voorbeelden van mogeli | ke kenmerkende waarden | Andere aanvullende kenmerken |
| Eventuele functie voor de beordeling van de kwaliteit van de voeding | - | - |
| Classificatie van de PMD SD - | ||
| Temperatuur K55 - | ||
| Vochtigheid + Hoogte - - | ||
| Prestatieklasse van de werkung van het actieve vermogen of van de actieve energia (indien functie beschikbaar) | 0,5 | - |
Caracteristiques techniques - Technische Daten - Technical characteristics - Caratteristiche tecniche - Technische eigenschappen - Caracteristicas Tecnicas - Caracteristicas Tecnicas

KENMERKEN VAN DE FUNCTIONS
| Symbool van de functies | Meetbereik Prestatieklasse | van de werkung aan IEC 61557-12 Andere aanvullende ke | kemmerken | |||
| KI 1000 100 10 1 | ||||||
| P - 0,5 -- 2 van | \( -90^{\circ} \) tot +90° | |||||
| Qa, Qv - 1 -- 2 | - | |||||
| Sa, Sv - 1 ---- | ||||||
| Ea | 0 tot 99999999 kW/h | 0,5 | - | - | - | van 0,02 tot 1,2 In met PF = 0,5L of 0,8C |
| Era, Erv | 0 tot 99999999 kVar/h | 1 | - | - | - | van 0,1 tot 1,2 In met SinPhi = 0,5 L of C |
| Eapa, Eapv | 0 tot 99999999 kW/h | 0,5 ---- | ||||
| f | 45 tot 65 Hz | 0,02 | -------- | |||
| I | 0,1 tot 1,2 A voor TC 1A0,5 tot 6 A voor TC 5A | 0,2 ---- | van 10 tot 110% van In(In = TC: 1 of 5A) | |||
| In, Inc | 0,1 tot 1,2 A voor TC 1A0,5 tot 6 A voor TC 5A | 0,2 ---- | van 10 tot 110% van In(In = TC: 1 of 5A) | |||
| U | 50 tot 600 V fase/fase | 0,2 ---- | ||||
| PFa, PFv | - 0,5 - - - voor 0,5< PF<1 | |||||
| Pst, Pt | -------- | |||||
| Udip 50 tot 600 | V fase/fase 0,2 of 0,5 | -------- | ||||
| Uswl | 50 tot 600 V fase/fase | 0,2 of 0,5 | - | - | - | - |
| Utr | -------- | |||||
| Uint | 50 tot 600 V fase/fase | 0,5 ---- | ||||
| Unba ---- | ||||||
| Unb | -------- | |||||
| Uh | 50 tot 600 V fase/fase | 1 ---- | ||||
| THDu | 50 tot 600 V fase/fase | 1 ---- | ||||
| THD - Ru | -------- | |||||
| In | 0,1 tot 1,2 A voor TC 1A0,5 tot 6 A voor TC 5A | 1 ---- | ||||
Caracteristiques techniques - Technische Daten - Technical characteristics - Caratteristiche tecniche - Technische eigenschappen - Caracteristicas Tecnicas - Caracteristicas tecnicas
KENMERKEN VAN DE FUNCTIONS
| Symbool van de functies | Meetbereik Prestatieklasse | van de werkung aan IEC 61557-12 Andere aanvullende kem | ||||
| KI 1000 100 10 1 | ||||||
| THDi | 0,1 tot 1,2 A voor TC 1A0,5 tot 6 A voor TC 5A | 1 ---- | ||||
| THD_Ri - - - - - - | - | |||||
| Msv - - - - - - | - | |||||
KENMERKEN VAN DE "FUNCTIES VOOR DE BEOORDELING VAN DE KWALITEIT VAN DE VOEDING"
| Symbool van de functies | Meetbereik Prestatieklasse | van de werkung aan IEC 61557-12 Andere aanvullende kem | ||||
| KI 1000 100 | 10 1 - | |||||
| f 45 tot 65 Hz 0,02 - - - - - | ||||||
| I | 0,1 tot 1,2 A voor TC 1A0,5 tot 6 A voor TC 5A | 0,2 | - - - - - | |||
| In, Inc | 0,1 tot 1,2 A voor TC 1A0,5 tot 6 A voor TC 5A | 0,5 | - - - - - | |||
| U | 50 tot 600 V fase/fase | 0,2 | - - - - - | |||
| Pst, PtI | - - - - - - | |||||
| Udip | 50 tot 600 V fase/fase | 0,2 of 0,5 | - | - | - | - |
| Uswi | 50 tot 600 V fase/fase | 0,2 of 0,5 | - | - | - | - |
| Uint | 50 tot 600 V fase/fase | 0,5 | - - - - - | |||
| Unba | - - - - - - | |||||
| Unb - - - - - - | ||||||
| Uh | 50 tot 600 V fase/fase | 1 - - - - - | ||||
| In | 0,1 tot 1,2 A voor TC 1A0,5 tot 6 A voor TC 5A | 1 - - - - - | ||||
| Msv - - - - - - | ||||||
Caracteristiques techniques - Technische Daten - Technical characteristics - Caratteristiche tecniche - Technische eigenschappen - Caracteristicas Tecnicas - Caracteristicas Tecnicas

CAJA
1BL Enkelfasenet, 2 draden met 1 TC
2BL Tweefasennet, 2 draden met 1 TC
3BL Evenwichtig driefasennet, 3 draden met 1 TC
3NBL Onevenwichtigriefasennet,3dradenavec2of3TC
4BL Evenwichtig driefasennet, 4 draden met 1 TC
4NBL Onevenwichtig driefasennet, 4 draden met 3 of 4 TC
AUX Hulpvoeding
AVG Gemiddelde waarden
bACLit Achtergrundverlichting aan bij aanwezigheid U of I of Aux
EA- Actieve negatieve energia (-kWh)
EA + Achieve positieve energie (+kWh)
ER- Reactieve negatieve energia (-kvarh)
ER+ Reactive positieve energie (+kvarh)
ES Schijnbare energie (-kVAh)
HOUr Uurteller
HOur Start uurteller bij aanwezigheid U of I of Aux
MAX Maximale gemiddelde waarden
MAX P- Maximale waarde gemiddeld actief negatif vermogen
MAX P+ Maximale waarde gemiddeld actief positief vermogen
MAX Q- Maximale waarde gemiddeld reactief negatief vermogen
MAX Q+ Maximale waarde gemiddelde reactief positief vermogen
MAX S Maximale waarde gemiddeld schijnbaar vermogen
nEt Netwerktype
PF Vermogensfacto
rSET Reset
SErl Serienummer
SOFt Softwareversie
tIME 41 Integratietijden gemiddelde en maximale waarden stroom
tIME F Integratietijd gemiddelde en maximale waarden freiagentie
tIME P/Q/S Integratietijden gemiddelde en maximale waarden vermogen
tIME U Integratietijden gemiddelde en maximale waarden spanning
Ut Stroomtransformator spanning
Ut PR Stroomtransformator spanning primaire
Ut SE Stroomtransformator spanning secondaire
Uurteller
Lexique des abréviations - Glossar der Abkürzungen - Glossary of abbreviations - Elenco delle abbreviazioni - Lijst van afkortingen - Léxico de las abreviaciones - Léxico das abreviaturas
