GEBRUIKSAANWIJZING CM12Y HiKOKI

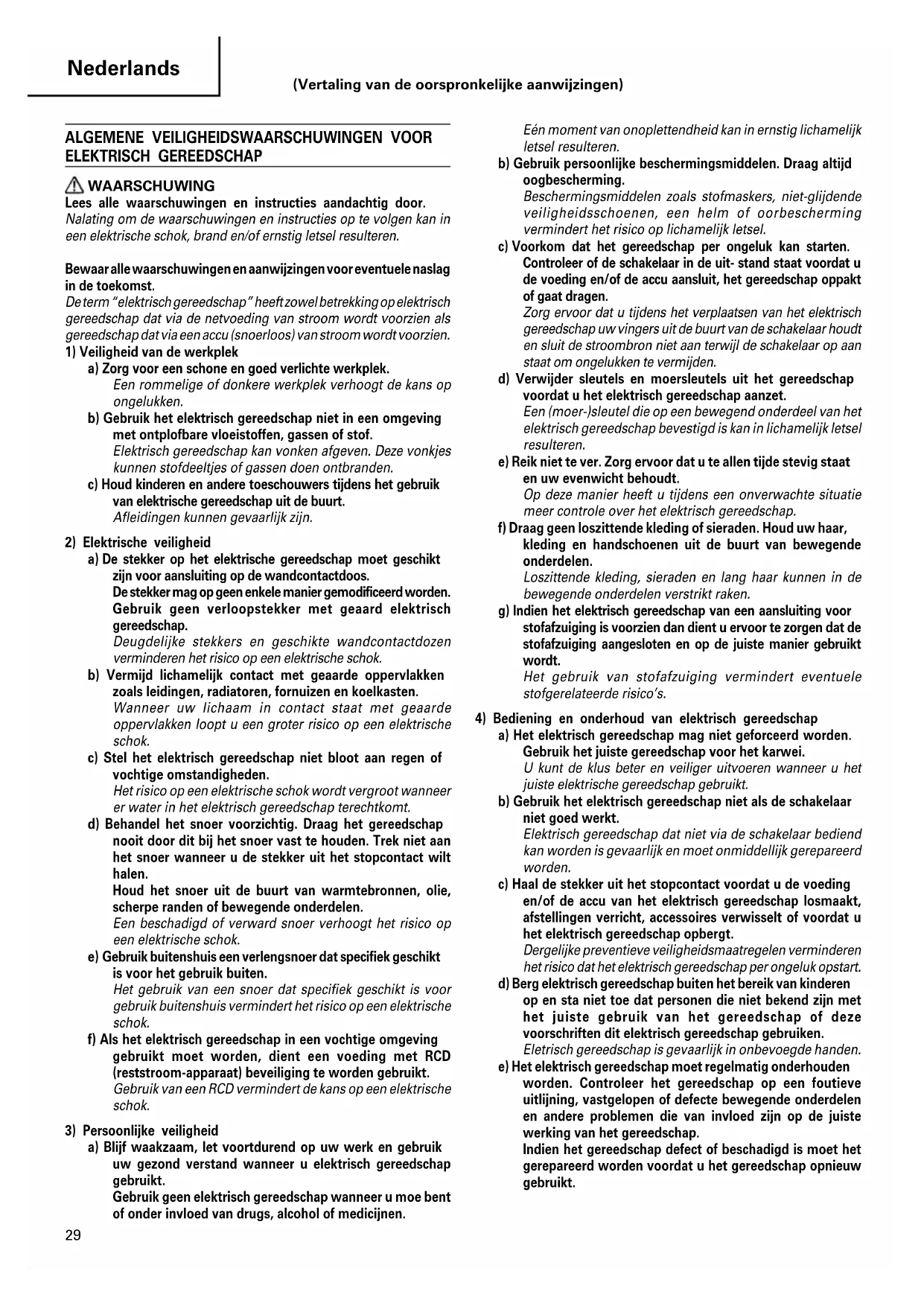

ELEKTRISCH GEREEDSCHAP WAARSCHUWING Lees alle waarschuwingen en instructies aandachtig door. Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren. Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst. De term “elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek. Een rommelige of donkere werkplek verhoogt de kans op ongelukken. b) Gebruik het elektrisch gereedschap niet in een omgeving met ontplofbare vloeistoffen, gassen of stof. Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden. c) Houd kinderen en andere toeschouwers tijdens het gebruik van elektrische gereedschap uit de buurt. Afleidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker op het elektrische gereedschap moet geschikt zijn voor aansluiting op de wandcontactdoos. De stekker mag op geen enkele manier gemodificeerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers en geschikte wandcontactdozen verminderen het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok. c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrisch gereedschap terechtkomt. d) Behandel het snoer voorzichtig. Draag het gereedschap nooit door dit bij het snoer vast te houden. Trek niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok. e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok. f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met RCD (reststroom-apparaat) beveiliging te worden gebruikt. Gebruik van een RCD vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals stofmaskers, niet-glijdende veiligheidsschoenen, een helm of oorbescherming vermindert het risico op lichamelijk letsel. c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uit- stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen. Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden. d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet. Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren. e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap. f) Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken. g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei. U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden. c) Haal de stekker uit het stopcontact voordat u de voeding en/of de accu van het elektrisch gereedschap losmaakt, afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Eletrisch gereedschap is gevaarlijk in onbevoegde handen. e) Het elektrisch gereedschap moet regelmatig onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. (Vertaling van de oorspronkelijke aanwijzingen) 05Ned_CM12Y_WE 7/25/13, 1:58 PM2930 Nederlands Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik. g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt waarbij de werkomstandigheden en het werk in overweging moeten worden genomen. Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoelt, kan resulteren in een gevaarlijke situatie.

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden die authentieke onderdelen gebruikt. Hierdoor kunt u erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft. VOORZORGMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.

VEILIGHEIDSWAARSCHUWINGEN VOOR DE

AFKORTMACHINE a) De beveiliging die bij het elektrisch gereedschap wordt geleverd moet stevig aan het gereedschap worden bevestigd en in positie worden gebracht voor een maximale veiligheid, zodat een zo klein mogelijk gedeelte van de schijf blootligt in de richting van de operator. Zorg dat uzelf en eventuele omstanders uit de buurt zijn van het vlak van de draaiende schijf. De beveiliging beveiligt de operator tegen afgebroken schijfdeeltjes en per ongeluk in contact komen met de schijf. b) Gebruik alleen speciaal geharde of diamanten snijschijven voor uw elektrisch gereedschap. Het feit dat een bepaald accessoire aan uw elektrisch gereedschap kan worden bevestigd, betekent niet dat het ervoor geschikt is. c) De nominale snelheid van het accessoire moet minimaal gelijk zijn aan de maximale snelheid die op het elektrisch gereedschap staat aangegeven. Accessoires die sneller draaien dan hun nominale snelheid kunnen breken en uit elkaar vliegen. d) Schijven mogen alleen voor de aanbevolen toepassingen worden gebruikt. Bijvoorbeeld: niet slijpen met de zijkant van een snijschijf. Doorslijpschijven zijn bedoeld voor het slijpen met de buitenste rand; als er zijdelings kracht op deze schijven wordt uitgeoefend, kunnen ze breken. e) Gebruik altijd onbeschadigde schijfflenzen die de juiste diameter hebben voor de door u gekozen schijf. Juiste schijfflenzen ondersteunen de schijf en verminderen daardoor de kans op het stuk gaan van een schijf. f) Gebruik geen versleten geharde schijven van groter elektrisch gereedschap. Wielen bedoeld voor groter elektrisch gereedschap zijn niet geschikt voor het hogere toerental van kleiner elektrisch gereedschap en kunnen barsten. g) De buitendiameter en de dikte van uw accessoire moet binnen de nominale capaciteit van uw elektrisch gereedschap vallen. Accessoires van een verkeerde maat kunnen niet voldoende beveiligd of onder controle worden gehouden. h) De opsteekmaat van schijven en flenzen moet correct passen op de as van het elektrisch gereedschap. Schijven en flenzen met opsteekgaten die niet overeenkomen met het montagegedeelte van het elektrisch gereedschap, zullen uit balans raken, overmatig trillen en verlies van controle veroorzaken.

i) Gebruik geen beschadigde schijven. Inspecteer voor

elk gebruik de schijven op afgebroken stukjes en barsten. Als u het elektrisch gereedschap heeft laten vallen, moet u dit inspecteren op beschadiging of een onbeschadigde schijf monteren. Plaats na het inspecteren en monteren van de schijf uzelf en omstanders uit de buurt van het vlak van de draaiende schijf en laat het elektrisch gereedschap gedurende één minuut onbelast op maximale snelheid draaien. Normaal zullen beschadigde schijven tijdens deze test stuk gaan. j) Draag beschermende uitrusting. Gebruik afhankelijk van de toepassing gezichtsbescherming, oogbescherming of een veiligheidsbril. Draag al naargelang de omstandigheden een stofmasker, gehoorbescherming, handschoenen en een werkschort dat slijpsel of kleine materiaaldeeltjes kan tegenhouden. De oogbescherming moet rondvliegende deeltjes die door diverse werkzaamheden worden geproduceerd kunnen tegenhouden. Het stofmasker of gasmasker moet deeltjes die door uw werkzaamheden geproduceerd worden kunnen filteren. Langdurige blootstelling aan geluid met een hoge intensiteit kan tot gehoorverlies leiden. k) Houd omstanders op een veilige afstand van de werkplek. Alle personen die de werkplek betreden moeten veiligheidsuitrusting dragen. Fragmenten van het werkstuk of een gebroken schijf kunnen wegspringen en letsel veroorzaken buiten de onmiddellijke omgeving van de werkplek. l) Houd het elektrisch gereedschap vast bij de geïsoleerde handgrepen tijdens het uitvoeren van een karwei waarbij het snij-accessoire in contact kan komen met verborgen bedrading of het eigen snoer. DWanneer het snij-accessoire in aanraking komt met een kabel die onder spanning staat, kunnen de blootliggende metalen delen van het elektrisch gereedschap onder spanning komen en een elektrische schok toebrengen aan de operator. m) Houd het snoer uit de buurt van het draaiende accessoire. Als u de controle verliest, kan het snoer doorgesneden of verstrikt raken en kan uw hand of arm in de draaiende schijf getrokken worden. n) Leg het elektrisch gereedschap nooit neer voordat de schijf volledig tot stilstand is gekomen. De draaiende schijf kan zich in het oppervlak vastzetten waardoor u de controle over het elektrisch gereedschap verliest. o) Laat het elektrisch gereedschap niet draaien wanneer u dit naast u draagt. Waarneer het draaiende accessoire per ongeluk in contact komt met uw kleding, kan dit daarin verstrikt raken en kan het accessoire in uw lichaam worden getrokken. p) Reinig regelmatig de ventilatieopeningen van het elektrisch gereedschap. 05Ned_CM12Y_WE 7/25/13, 1:58 PM3031 Nederlands De ventilator van de motor trekt stof in de behuizing en een overmatige opeenhoping van metaalpoeder kan gevaar voor een elektrische schok opleveren. q) Gebruik het elektrisch gereedschap niet in de buurt van brandbare materialen. Deze materialen kunnen door vonken tot ontbranding worden gebracht. r) Gebruik geen accessoires waarvoor een vloeibaar koelmiddel vereist is. Gebruik van water of een ander vloeibaar koelmiddel kan elektrocutie of een elektrische schok tot gevolg hebben.

TERUGSLAG EN VERBAND HOUDENDE

WAARSCHUWINGEN Terugslag is een plotselinge reactie van een draaiende schijf die klemgeraakt of vastgelopen is. Klemraken of vastlopen veroorzaakt snel afslaan van de draaiende schijf die daardoor het elektrisch gereedschap bij het punt van klemraken eigenmachtig in de richting forceert tegenovergesteld aan de draairichting van de schijf. Als een slijpwiel bijvoorbeeld is vastgelopen of klemgeraakt in het werkstuk, kan de schijfrand die in het klempunt binnendringt in het materiaal gedrukt worden waardoor de schijf naar buiten komt of naar buiten springt. De schijf kan naar de operator toe- of van de operator wegspringen, afhankelijk van de richting van de beweging van het wiel wanneer dit klemraakt. Slijpwielen kunnen onder deze omstandigheden ook breken. Terugslag is het resultaat van een verkeerde bediening of verkeerd gebruik van het elektrisch gereedschap, of verkeerde werkomstandigheden en kan voorkomen worden als de juiste voorzorgsmaatregelen worden genomen zoals hieronder beschreven. a) Houd het elektrisch gereedschap stevig in uw greep en houd uw lichaam en arm in een positie waarbij terugslagkrachten opgevangen kunnen worden. Gebruik altijd de extra handgreep, indien voorzien, voor maximale controle over terugslag of reactiekoppel bij het opstarten. De operator kan reactiekoppel of terugslagkrachten onder controle houden als de juiste voorzorgsmaatregelen worden genomen. b) Plaats nooit uw hand in de buurt van het draaiende accessoire. Het accessoire kan over uw hand terugslaan. c) Breng uw lichaam niet in een positie in lijn met de draaiende schijf. Terugslag forceert het gereedschap in een richting tegenovergesteld aan de beweging van de schijf bij het punt van vastlopen. d) Wees bijzonder voorzichtig bij het bewerken van hoeken, scherpe randen enz. Voorkom dat het accessoire terugspringt en vastloopt. Bij hoeken, scherpe randen of terugspringen kan het draaiende accessoire vastlopen en verlies van controle of terugslag veroorzaken. e) Bevestig geen zaagketting, een zaagblad voor houtsnijwerk, een gesegmenteerde diamantschijf met een omtrekspleet van meer dan 10 mm of een getand zaagblad. Dergelijke bladen veroorzaken vaak terugslag en verlies van controle. f) Laat de schijf niet vastlopen en oefen er geen overmatige druk op uit. Probeer geen overmatig diepe insnijding te maken. Te veel druk op de schijf verhoogt de belasting en de kans op verdraaiing of vastlopen van de schijf in de snede en de mogelijkheid van terugslag en stuk gaan van de schijf. g) Wanneer de schijf is klemgeraakt of wanneer het snijden om een andere reden wordt onderbroken, schakelt u het elektrisch gereedschap uit en houdt u het elektrisch gereedschap op de plaats totdat de schijf volledig is gestopt. Probeer nooit om de schijf uit de snede te halen terwijl de schijf in beweging is omdat anders de kans bestaat op terugslag. Onderzoek de oorzaak van het klemraken van de schijf en neem passende maatregelen om de oorzaak te verhelpen. h) Start het snijden niet opnieuw in het werkstuk. Laat de schijf eerst op volle snelheid draaien en breng deze opnieuw voorzichtig in de snede. De schijf kan klemraken, wegspringen of terugslaan als het elektrisch gereedschap in het werkstuk wordt gestart.

i) Ondersteun panelen of werkstukken van grote

afmeting om het risico van klemraken van de schijf of terugslag minimaal te houden. Grote werkstukken kunnen onder hun eigen gewicht doorbuigen. Plaats steunen onder het werkstuk in de buurt van de snijlijn en bij de rand van het werkstuk aan beide zijden van de schijf. j) Wees extra voorzichtig bij het maken van uitsnijdingen in bestaande muren of op andere verborgen plaatsen. De uitstekende schijf kan gas- of waterleidingen, elektrische bedrading of voorwerpen die terugslag kunnen veroorzaken doorsnijden. VOORZORGSMAATREGELEN BETREFFENDE

HET GEBRUIK VAN DE DOORSLIJPMACHINE

1. Bevestig nooit ander gereedschap of voorwerpen dan

de diamantschijf of de snijschijf zoals gespecificeerd door de fabrikant (zie extra toebehoren). Gebruik nooit water met de slijpmachine.

2. Controleer altijd de konditie van de diamantschijf

alvorens het gereedschap in te schakelen. Bij barsten, verbuiging of andere beschadigingen mag de schijf niet worden gebruikt.

3. Gebruik de diamantschijf niet voor het snijden van

metaal. Dit zal namelijk resulteren in een kortere levensduur en beschadigingen. Inspecteer het gereedschap eveneens op andere beschadigingen.

4. Begin pas met snijden nadat de maximale

draaisnelheid is bereikt.

5. Druk niet te hard op het gereedschap omdat dit

de prestaties en de levensduur negatief zal beïnvloeden. Gebruik voor het snijden van beton, tegels of steen altijd een snijdiepte van 50mm of minder. Bij een snijdiepte van 50mm of meer moet het materiaal 2 tot 3 maal worden gesneden. Als het materiaal met een snijdiepte van meer dan 50mm wordt gesneden, zal dit de levensduur van de diamantschijf verkorten en kan de motor vastlopen.

6. Gebruik deze machine niet voor het snijden van

7. Bij gebruik van een snijder moet u de

stofverzamelaar met een rubberdop afdekken en een veiligheidsbril dragen indien er vlammen of vonken van de klus komen. 05Ned_CM12Y_WE 7/25/13, 1:58 PM3132 Nederlands STANDAARD TOEBEHOREN (1) Slang .......................................................................... 1 (2) Sleutel ........................................................................ 1 (3) Veiligheidsbril ........................................................... 1 De standaard toebehoren kunnen zonder aankondiging op ieder moment worden veranderd. Voltage (verschillend van gebied tot gebied)* (110 V, 120 V, 127 V, 220 V, 230 V, 240 V) Opgenomen vermogen* 2400 W Onbelaste snelheid 5000 min

Afmetingen van diamantschijf Max. Snijdiepte 100 mm Gewicht (zonder snoer, diamantschijf) 11,5 kg

• Controleer het naamplaatje op het apparaat daar het apparaat afhankelijk van het gebied waar het verkocht wordt gewijzigd kan worden. Buitendiameter 305 mm Dikte 2,0 mm Diameter opening 22,2 mm / 20 mm TECHNISCHE GEGEVENS EXTRA TOEBEHOREN (los verkrijgbaar) (1) Diamantschijf voor droog snijden (segment type) (2) Snijschijven (3) Schijf sluitring (A) (Diameter opening 25,4mm) De extra toebehoren kunnen zonder aankondiging op ieder moment worden veranderd. TOEPASSINGEN 䡬 Snijden of kappen van beton 䡬 Snijden of kappen van tegels 䡬 Snijden of kappen van steen 䡬 Snijden of kappen van dakpannen 䡬 Snijden van staal

Controleren of de netspanning overeenkomt met de opgave op het naamplaatje. Type Schijfdiameter (mm) Kodenummer Dikte (mm) Diameter opening (mm) Voor beton en ijzerwerk

985618 2,8 22,2 Voor agressieve materialen 985619 3,0 Type Schijfdiameter (mm) Kodenummer Diameter opening (mm) per doos Metaalsnijschijf 985609 22,2

985608 25,4 10 stuks. Metselwerk snijschijf 985611 22,2 985610 25,4

Controleren of de netschakelaar op ,,UIT’’ staat. Wanneer de stekker op het net aangesloten is, terwijl de schakelaar op ,,AAN’’ staat, begint het gereedschap onmiddellijk te draaien, hetwelk ernstig gevaar betekent.

Wanneer het werkterrein niet in de buurt van een stopcontact ligt, dan moet men gebruik maken van een verlengsnoer, dat voldoende dwarsprofiel en voldoende nominaal vermogen heeft. Het verlengsnoer moet zo kort mogelijk gehouden worden.

4. Controleren en monteren van de diamantschijf

Controleer of de juiste diamantschijf wordt gebruikt en controleer de schijf op barsten, verbuiging of andere beschadigingen. Controleer of de diamantschijf stevig is gemonteerd. Voor het monteren wordt verwezen naar “Monteren/ demonteren van de diamantschijf”. 05Ned_CM12Y_WE 7/25/13, 1:58 PM3233 Nederlands

5. Kontroleer dat de knop voor het vastzetten van de

schijfbescherming goed is vastgedraaid. Kontroleer dat de knop voor de schijfbescherming juist vast is gedraaid. Een losse knop veroorzaakt mogelijk letsel. (Afb. 4)

MONTEREN VAN DE STOFVERZAMELSLANG

Gebruik een stofverzamelslang als er bij het snijden erg veel stof ontstaat. Bevestig de slang als volgt: (1) Verwijder de rubber dop en plaats de accessoires slang. (Afb. 1) (2) Plaats de stofverzamelslang voor het elektrische gereedschap in de accessoires slang. (Afb. 1) VOORZICHTIG 䡬 Gebruik de stofverzamelslang niet bij het snijden van metaal. 䡬 Plaats altijd een rubber dop op de stofverzameladapter indien u de stofverzamelslang niet gebruikt.

(1) Veeg alle stof van de as en de ring. (2) Kontroleer dat de draairichting van de diamantschijf overeenkomt met de richting die op de schijfbescherming is aangegeven en plaats de eenheid zoals in Afb. 2 en Afb. 3 wordt getoond.

• Plaats de schijf sluitring (B) (zilver) aan de binnenste indien de diameter van de opening van de diamantschijf 22,2 mm is.

• Plaats de schijf sluitring (C) (zwart) aan de binnenkant indien de binnenste diameter van de opening van de diamantschijf 20,0 mm is. (3) Druk op de vergrendelpen en zet de as vast. Draai de bout goed vast met de bijgeleverde sleutel. (Afb. 5 en 6) AANTEKENING 䡬 Gebruik altijd de bijgeleverde sleutel om de bout vast te draaien. 䡬 Let goed op. De bout draait naar links (tegen de klok) zodat deze tijdens het snijden niet los draait. (Afb. 6)

Verwijder de bout met de bijgeleverde sleutel en verwijder de diamantschijf. (Afb. 6) SNIJDEN

1. Schijfbescherming instelling (Afb. 4)

Stel de hoek van de schijfbescherming in met de knop zodat de gebruiker niet in kontakt komt met stof en fijne deeltjes van het materiaal of vonken tijdens het snijden.

2. Procedure voor het snijden (Afb. 7)

(1) Plaats dit toestel op het te snijden materiaal en breng de geribbelde lijn en de diamantschijf in lijn. Het snijden zal vlot verlopen wanneer u in één keer rechtdoor snijdt en de eerder gemaakte lijn volgt. (2) Bedien de hoofdschakelaar wanneer de diamantschijf niet het te snijden materiaal raakt. VOORZICHTIG 䡬 Controleer de konditie van de diamantschijf alvorens te gaan werken. Bij barsten, verbuiging of andere beschadigingen mag de schijf niet worden gebruikt. 䡬 Besprenkel de diamantschijf niet met water of koelvloeistof. 䡬 Begin pas met snijden nadat de diamantschijf op maximale snelheid is. 䡬 Herhaaldelijk snel achter elkaar in- en uitschakelen van het gereedschap kan resulteren in verbranding van de motor. 䡬 Schakel het gereedschap meteen uit als de diamantschijf vast komt te zitten of als er een abnormaal geluid is. 䡬 Gebruik de diamantschijf niet voor zigzag-snijden of het snijden van gebogen lijnen. Gebruik niet het zijvlak van de diamantschijf en snijd ook niet onder een hoek. 䡬 Indien u overmatige druk op de diamantschijf uitoefent om het tijdens het snijden in lijn met de geribbelde lijn te houden, zal dit niet alleen de motor overbelasten en andere beschadiging veroorzaken, maar tevens de diamantschijf oververhitten en de levensduur verkorten. 䡬 Zet het werkstuk vast. Een werkstuk dat met klemmen of in een bankschroef is vastgeklemd wordt steviger vastgehouden dan met de hand. 䡬 Let er op dat het netsnoer tijdens het gebruik van het gereedschap niet in contact komt met de diamantschijf. 䡬 Schakel het gereedschap na gebruik altijd uit en trek de stekker uit het stopcontact.

ONDERHOUD EN INSPECTIE

1. Inspectie van de diamantschijf

Bij gebruik van een versleten diamantschijf wordt de motor overbelast en zullen de prestaties verminderen. Vervang de schijf in dat geval meteen door een nieuwe.

2. Verstopt raken van de diamantschijf

De slijtage van de snijrand van de diamantschijf is afhankelijk van de snijsnelheid, het soort materiaal dat gesneden wordt, enz. Over het algemeen kunnen materialen waarbij in het slijpsel scherpe deeltjes voorkomen het plakmiddel van de diamantlaag aantasten en slijtage van de laag zelf veroorzaken. Bij het snijden van materialen daarentegen waarvan het slijpsel slechts poeder bevat kan de diamantlaag verstopt raken, waardoor deze minder doeltreffend is voor het snijden. Wanneer op een verstopt geraakte diamantschijf meer kracht wordt uitgeoefend, om de snijsnelheid te verbeteren, dan zullen om de rand van de snijschijf soms vonken te zien zijn. In dat geval dient u het snijden te onderbreken en de snijrand zorgvuldig te controleren door er met de vingertoppen langs te gaan. Als de diamantlaag niet ruw en schurend aanvoelt maar egaal glad is, betekent dit dat de laag door poeder verstopt is geraakt en schoongemaakt moet worden. Een manier om de diamantlaag goed schoon te maken is door het versneld snijden met een snijdiepte van 10mm van ongeveer 5 meter betrekkelijk zacht materiaal als baksteen of cementblokken. De scherpe deeltjes in het slijpsel zullen de doelmatigheid van de diamantlaag verbeteren en de levensduur van de snijschijf ten goede komen. 05Ned_CM12Y_WE 7/25/13, 1:58 PM3334 Nederlands Het materiaal van de diamantlaag is gevoelig voor hoge temperaturen en kan niet blootgesteld worden aan temperaturen van boven 600°C; hierboven zal de diamantlaag aangetast worden. Om deze reden is het van belang om de diamantlaag schoon te maken wanneer er vonken rond de snijschijf optreden, of zodra u merkt dat de snijlaag verstopt is geraakt.

3. Inspectie van de bevestigingsschroef

Alle bevestigingsschroeven worden regelmatig geïnspecteerd en gecontroleerd of zij juist aangedraaid zijn. Wanneer één van de schroeven losraakt, dan moet deze onmiddellijk opnieuw aangedraaid worden. Gebeurt dat niet, dan kan dat aanzienlijke gevaren opleveren.

4. Onderhoud van de motor

De motorwikkeling is het ,,hart’’ van het electrische gereedschap. Er moet daarom bijzonder zorgvuldig op gelet worden, dat de wikkeling niet beschadigt en/of met olie of water bevochtigd wordt.

5. Inspectie van de koolborstels (Afb. 8)

In de motor zijn koolborstels geïnstalleerd, die onderhevig zijn aan slijtage. Versleten koolborstels leiden tot problemen bij de motor. Dientengevolge dienen de koolborstels vervangen te worden door borstels die hetzelfde nummer hebben, zoals de afbeelding toont, wanneer de koolborstels versleten, of bijna versleten zijn. Bovendien moeten de koolborstels altijd schoon zijn en zich vrij in de borstelhouders kunnen bewegen.

6. Het wisselen van de koolborstel

Men demonteert de borsteldeksel met een steeksleutel. Men kan de koolborstel dan gemsaveakkelijk verwijderen.

7. Lijst vervangingsonderdelen

A: Ond.nr. B: Codenr. C: Gebr.nr. D: Opm. LET OP Reparatie, modificatie en inspectie van HiKOKI elektrisch gereedschap dient te worden uitgevoerd door een erkend HiKOKI Service-centrum. Deze Onderdelenlijst komt van pas wanneer u deze samen met het gereedschap aanbiedt bij het erkende HiKOKI Service-centrum wanneer u om reparatie of ander onderhoud verzoekt. Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. MODIFICATIES HiKOKI elektrisch gereedschap wordt voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen maken van de nieuwste technische ontwikkelingen. Daarom is mogelijk dat sommige onderdelen (zoals codenummers en/of ontwerp) zonder voorafgaande kennisgeving gewijzigd worden. GARANTIE De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijke/landspecifieke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van HiKOKI te sturen. Indien door de gebruiker de machine wordt gedemonteerd vervalt de aanspraak op garantie. AANTEKENING Op grond van het voortdurende research- en ontwikkelingsprogramma van HiKOKI zijn verande- ringen van de hierin genoemde technische opgaven voorbehouden. Informatie vetreffende luchtgeluid en trillingen De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871. Het doorsnee A-gewogen geluiddruknivo: 102 dB (A) Het standaard A-gewogen geluiddruknivo: 113 dB (A) Onzekerheid KpA: 3 dB (A) Draag gehoorbescherming. Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745. Snijden van betonplaten: Trillingsemissiewaarde

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standaardtestmethode en is bruikbaar om meerdere gereedschappen met elkaar te vergelijken. U kunt dit ook als beoordeling vooraf aan de blootstelling gebruiken. WAARSCHUWING 䡬 De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. 䡬 Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd). 05Ned_CM12Y_WE 7/25/13, 1:58 PM3435 Español

Wij verklaren onder onze eigen verantwoordelijkheid dat Doorslijpmachine, geïdentifi ceerd door het type en de specifi eke identifi catiecode *1), voldoet aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij*4) – zie onder. De Europese Normen Manager bij de vertegenwoordiging in Europa is gemachtigd om het technisch dossier samen te stellen. Deze verklaring is van toepassing op producten voorzien van de CE- markeringen. Français Español
