Ultravid 7x42 HD-Plus - Verrekijkers LEICA - Gratis gebruiksaanwijzing en handleiding

Producttype	Verrekijker
Merk	Leica
Model	Ultravid 7x42 HD-Plus
Vergroting	7x
Objectiefdiameter	42 mm
Uittredepupil	6 mm
Schemergetal	17.15
Geometrische lichtsterkte	36
Gezichtsveld	140 m op 1000 m (8°)
Dichtstbijzijnde scherpstelafstand	Ongeveer 3,30 m
Uittredepupilafstand	17 mm
Interpupillaire afstand	56 tot 74 mm
Prismatype	Dakprisma
Optische coating	HDC™ op lenzen, HLS™ en fasecorrectie P40 op prisma's
Dioptriecompensatie	±4 dioptrie met geheugen
Gebruikstemperatuur	-25°C tot +55°C
Opslagtemperatuur	-40°C tot +85°C
Waterdichtheid	Tot 5 m diepte (0,5 bar)
Behuizingsmateriaal	Magnesium met scharnieras van titanium
Afmetingen (L × B × H)	121 × 67 × 142 mm
Gewicht	Ongeveer 765 g
Meegeleverde accessoires	Draagriem, "altijd klaar"-tas, oculairdoppen, objectiefdoppen (BR-modellen), gebruiksaanwijzing, garantiekaart, keuringscertificaat
Onderhoud en reiniging	Reinig de lenzen met een zachte katoenen doek; spoel af met zoet water na blootstelling aan zout water; vermijd druk op de lenzen
Veiligheid	Kijk nooit naar de zon of felle lichtbronnen; niet gebruiken tijdens het lopen
Reserveonderdelen en repareerbaarheid	Oculairdoppen, objectiefdoppen, riemen verkrijgbaar via de Leica klantenservice

Veelgestelde vragen - Ultravid 7x42 HD-Plus LEICA

Hoe stel ik de dioptriecompensatie in op de Leica Ultravid 7x42 HD-Plus verrekijker?

Om de dioptriecompensatie in te stellen, trekt u de dioptriering (3) naar buiten om te ontgrendelen. Draai deze om de scherpte van het rechteroculair aan te passen. Duw hem vervolgens naar binnen om de instelling te vergrendelen. U kunt de waarde aflezen op de schaal.

Hoe gebruik ik de oculairdoppen met of zonder bril?

De oculairdoppen (1) moeten worden ingeschoven (lage stand) als u een bril draagt, en uitgeschoven (hoge stand) als u geen bril draagt. Draai ze tegen de klok in om ze uit te schuiven. Ze klikken op twee posities vast.

Wat moet ik doen als het gezichtsveld niet perfect rond is?

Dit kan komen door een verkeerde afstelling van de interpupillaire afstand (buizen uit elkaar of naar elkaar toe) of een verkeerde positie van de oculairdoppen. Zorg ervoor dat de oculairdoppen correct zijn ingesteld voor gebruik met of zonder bril.

Hoe maak ik de lenzen van de verrekijker schoon?

Verwijder eerst grote deeltjes met een kwast of door weg te blazen. Maak een zachte katoenen doek licht vochtig en veeg de lenzen zonder te drukken. Voor hardnekkig vuil kunt u de verrekijker onder de kraan afspoelen nadat u de twee helften van de centrale scherpstelknop aan elkaar hebt gekoppeld.

Zijn de verrekijkers waterdicht?

Ja, ze zijn waterdicht tot 5 meter diepte (0,5 bar) en gevuld met stikstof om interne beslagvorming te voorkomen.

Wat te doen bij condens in het venster van de schaalverdeling?

Als er vocht verschijnt, betekent dit dat de twee helften van de centrale knop niet correct waren gekoppeld tijdens het reinigen. Ontkoppel ze en laat ze drogen. Er is geen risico op beschadiging.

Hoe bevestig ik de draagriem en de oculairdop?

Steek de riem door de daarvoor bestemde ogen. Als u de oculairdop aan de riem wilt bevestigen, doe dit dan tegelijk met het aanbrengen van de riem op de verrekijker.

Kan ik een statiefadapter gebruiken met deze verrekijker?

Ja, een statiefadapter met 1/4" schroefdraad (ref. 42220) is verkrijgbaar als optioneel accessoire.

Hoe berg ik de verrekijker op na gebruik?

Bewaar ze in de meegeleverde "altijd klaar"-tas, op een droge plaats en beschermd tegen extreme temperaturen (opslagtemperatuur: -40°C tot +85°C). Verwijder eventuele batterijen (hier niet van toepassing).

Waar kan ik reserveonderdelen zoals oculairdoppen of de riem vinden?

Neem contact op met de Leica klantenservice of uw nationale vertegenwoordiger. De adressen staan op de garantiekaart.

GEBRUIKSAANWIJZING Ultravid 7x42 HD-Plus LEICA

De naam Leica staat wereldwijd voor hoogste optische kwaliteit, voor fijnmechanische precisie bij uiterste betrouwbaarheid en voor een lange levensduur.

Met uw nieuwe Leica Ultravid verrekijker wensen wij u daarom viel plezier en succes.

Om deze goed te kunnen gebruiken, advise- ren wij u eerst deze handleiding te lezen.

Leveringsomvang

• Verrekijker
• Draagriem
• Paraattas
• Oculair-beschermdeksel
• 2 Objectief-beschermdeksels (alleen BR-modellen)
• Gebruiksaanwijzing
• Garantiekaart
• Controlecertificaat

Benaming van de onderdelen

1. Oculair-oogschelpen

Stand a: volledig uitgedraaid voor observatie zonder bril

Stand b: ingedraaid voor observatie met bril

1. Ogen voor draagriem
2. Vergrendelbare dioptiering
3. Ring voor centrale focussering
4. Scharnieras voor instelling van de oogafstand

Inhoudsopgave

Voorwoord....37

Leveringsomvang 37

Benaming van de onderdelen....37

Toepassingsmogelijkheden....38

Aanbrengen van de draagriem en de oculair-beschermdeksel 38

Montage van de objectief-beschermdeksel 38

Instellen van de oogschelpen / Gebruik met en zonder bril ......39

Instellen van de oogafstand 41

Instellen van de scherpte / dioptrie-compensatie 42

Schaalgegevens....43

Onderhoud/Reiniging....44

Accessoires....44

Reserveonderdelen....44

Wat te doen als....45

• Nooit met de verrekijker in de zon of een andere felle lichtbron kijken! Het kan ooglet-sel veroorzaken!
• Nooit tijdens het lopen door de verrekijker kijken! U kunt obstakels over het hoofd zien!

Toepassingsmogelijkheden

De Leica Ultravid verrekijkers hebben een hermetisch afgedichte, met stikstof gevulde magnesium-behuizing. Deze is daarom ook geschikt voor het ruige outdoor gebruik. Daarbij hoeft geen rekening te worden gehouden met water – tot een diepte van 5m onder water is de kijker absoluut dicht en het inwendige optiek beslaat niet.

Aanbrengen van de draagriem en de oculair-beschermdeksel

Zie illustratie op de achterste omslag.

Opmerking:

Als u het oculair-beschermdeksel aan de draagriem wilt bevestigen, moet dit samen met de bevestiging van de draagriem aan de verrekijker plaatsvinden.

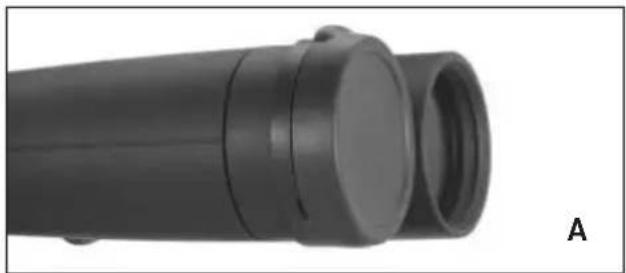

Montage van de objectief-beschermdeksel

Voor montage wordt de rubberring van het deksel vanaf de objectiefzijde over de verrekijker getrokken (Figuur A). Bij het openklappen van het deksel draait de rubberring en fixeert daarmee het deksel in de opengeklapte stand (Figuur B).

Instellen van de oogschelpen / Gebruik met en zonder bril

De oculair-oogschelpen (1) zijn door draaien eenvoudig te verstellen en klikken betrouwbaar in de gekozen posities. Voor grondige reiniging kunnen ze ook helemaal worden verwijderd.

Voor observatie met bril (Figuur A) blijven ze in de geheel ingedraaide stand. Voor observatie zonder bril worden ze door draaien tegen de richting van de wijzers van de klok uitgedraaid. Voor optimale aanpassing staan twee posities ter beschikking (Figuuren B, C).

Als de oculairs sterk zijn vervuild, wordt gead viseerd de oogschelpen voor reiniging te verwijderen (Figuur D). Hiertoe worden ze uit de geheel uitgedraaide positie van het oculair losgemaakt.

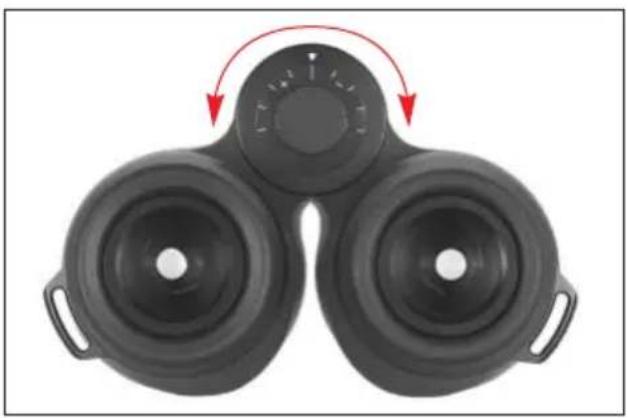

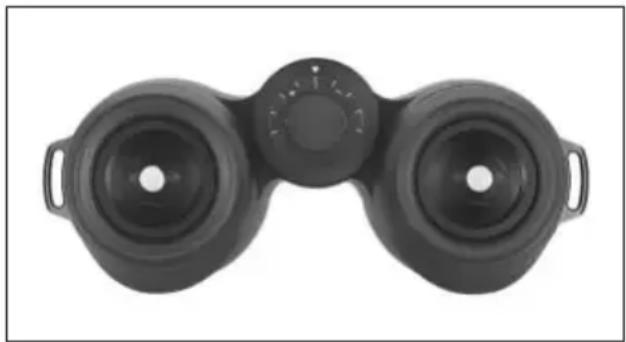

Instellen van de oogafstand

Door de verrekijker om de scharnieras te buigen wordt de individuele ogenafstand ingesteld. Rechter en linker gezichtsveld moeten daarbij tot een cirkelrond beeld versmelten.

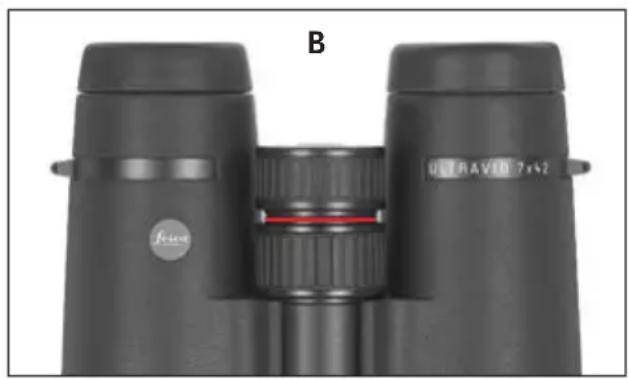

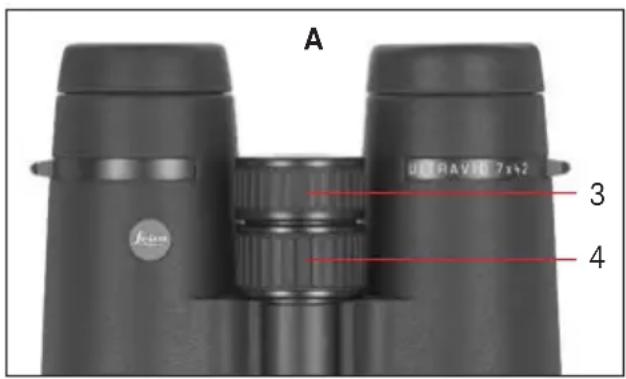

Instellen van de scherpte / dioptrie-compensatie

De instelling van de scherpte voor verschillende ver verwijderde objecten vindt bij de Leica Ultravid verrekijkers plaats met de ring voor centrale focussering (4).

Voor de waarneming zonder bril dient ter compensatie van een individuele gezichtsafwijking de dioptriering (3), die gewoonlijk is vergrendeld (afbeelding A). Voor het ontkoppelen van de twee ringen wordt de dioptriering eruit getrokken (afbeelding B). De ring voor de centrale focussering verandert alleen nog de scherpte van het linker optische systeem, de dioptriering alleen die van het rechter systeem.

Met een van beide ringen wordt dan de betreffende kijker op een object scherp gesteld. Vervolgens met de andere ring de tweede kijker op optimale scherpte ingesteld. De volgorde kan willekeurig worden gekozen. Door de dioptriering naar beneden te drukken, wordt de ingestelde waarde opgeslagen. De ingestelde waarde is gemakkelijk op de nauwkeurige schaal af te lezen.

Opmerkingen:

• De dioptriering is vrij draaibaar, d.w.z. kan per ongeluk meer dan 360° ten opzichte van de ring voor centrale focussering worden verdraaid. Afhankelijk van de vorige stand van de ring voor focussering kan daardoor het focusseerbereik van het gehele systeem aanzienlijk worden beperkt. Let er daarom op, de dioptriering alleen over de afstand te verdraaien, die voor de instelling van de compensatie nodig is.
• Als u enkel links of rechts wilt kijken, moet u het andere oog gesloten houden of die helft van de verrekijker aan de lens voor-aan afdekken.

De via de scherpteanpassing vastgestelde individuele waarde van de gebruiker blijft in gekoppelde toestand van de knophelften ingesteld. Hij behoeft dus slechts één keer vastgesteld te worden. Als de verrekijker door meerdere personen gebruikt wordt en de instelling van de dioptriecompensatie verandert, dan kann hij aan de hand van de eenmal vastgestelde schaalinstelling steeds weer razendsnel individueel angepast worden. Bij de van de schaal af te lezen waarde is de afstand tussen twee streepjes gelijk aan ca. 1 dioptrie-verschil tussen linker en rechter oog.

Onderhoud/Reiniging

Speciaal onderhoud van uw Leica Ultravid verrekijker is niet noodzakelijk. Grove vuildeeltjes, zoals bijv. zand, moeten met een fijine penseel verwijderd of weggeblazen worden. Daarbij moeten de twee knophelften gekoppeld zijn. Vingerafdrukken etc. op objectief- en oculairenzen kunnen met een zachte, schone zeem of een stofvrije doek afgeveegd worden. Bij sterkere vervuiling, bijv. van de oculairschuifhulzen, kan de verrekijker afgespoeld worden onder stromend water om hem schoon te maken. Ook pekelwater moet afgespoeld worden. Vlekken van waterdruppels op het objectief en het oculair kunnen het best verwijderd worden met behulp van een lichtjes met water bevochtigd doekje.

In de middeninstelschroef binnengedrongen vocht (zichtbaar in het schaalvenster) droogt het snelst op als de knophelften (3/4) ontkoppeld zijn.

Let op!

Oefen ook bij het afvegen van sterk vervuild lensoppervlak geen grote druk uit. De coating is weliswaar zeer krasvast, maar kan door zand of zoutkristallen toch worden beschadigd.

Accessoires Best. nr.

Statiefadapter met 14 " schroefdraad ..42220

Zwem-draagriem, oranje .....42163

Reserveonderdelen

Als u eens reserveonderdelen voor uw verrekijker nodig hebt, zoals oogschelpen, deksels of draagriem, kunt u zich tot onze Customer Service of uw nationale Leica vertegenwoordiging wenden. De adressen staan op de Garantiekaart.

Wat te doen als...

Oorzak Gebreken Remedie

- Bij het gebruik wordt a) De verrekijker is niet vol- a) Door de scharnieras meer geen cirkelrond beeld doende aan de persoon- of minderte buigen kan bereikt. lijke oogafstand aangepast. de afstand van de twee

verrekijkerbuizen gekorrigeerd worden.

b) De pupil van de gebruiker b) Kopstand, ogen- of ligt niet in de uitgangspupil verrekijkerpositie van de verrekijker. corrigeren.

c) De plaats van de oculair- c) Aanpassing corrigeren: schuifhulzen voldoet niet aan het juiste gebruik met en zonder bril. brildragers draaien de oculairhulzen naar binnen: bij gebruik zonder bril: oculairhulzen naar buiten draaien.

- Vocht in het schaal-fenster.

- Bij het schoonmaken onder stromend water waren de twee knophelften van de midden-instelschroef niet. correct gekoppeld.

- Knophelften ontkoppelen en het vocht laten opdrogen. Geen gevaar op beschadiging.

Technische gegevens LEICA ULTRAVID LEICA ULTRAVID LEICA ULTRAVID LEICA ULTRAVID 8x32BR 10x32BR 7x42BR 8x42BR/BL

Vergroting 8x 10x 7x 8x
Diameter objectief 32mm 32mm 42mm 42mm
Uitgangspupil 4mm 3,2mm 6mm 5,25mm
Schemeringsgetal	16	17,9	17,15	18,33
Geometrische lichtsterkte	16	10,24	36	27,56
Gezichtsveld	135m/1000m7,7°	120m/1000m6,8°	140m/1000m8°	130m/1000m7,4°
Instelgrens dichtbij(bij dioptr. 0)	ca. 2,20m	ca. 2,10m	ca. 3,30m	ca. 3,10m
Uitgangspupillen lengteafstand	13,3mm	13,5mm	17mm	15,9mm
Pupillenafstand	56-74mm
Prismasoort			Dakkant
Coating
op lenzen		High Durable Coating (HDC ^TM )
op prisma's		High Lux System (HLS ^TM ) en coating voor fasecorrectie P40
Dioptrie-compensatie		ca. ±4 Dioptr.
Gebruikstemperatuur		-25° - +55°
Opslagtemperatuur		-40° - +85°
Waterdichtheid		0,5 bar (ca. 5m waterdiepte)
Materiaal behuizing		Magnesium-behuizing met titaan-scharnieras
Maaten (B ^1 x H ^2 x L ^1 )	117x55x119 mm	117x55x119 mm	121x67x142 mm	121x67x142 mm (BR)121x63x141mm (BL)
Gewicht	ca. 560 g	ca. 595 g	ca. 765 g	ca. 790g/710g (BR/BL)

^1 Bij pupillenafstand 65mm

^2 Bij ingedraaide oogschelpen ^2

Technische gegevens LEICA ULTRAVID LEICA ULTRAVID LEICA ULTRAVID LEICA ULTRAVID 10x42BR/BL 8x50BR 10x50BR 12x50BR

Vergroting 1	0	x	8	x	1
Diameter objectief 42mm 50mm 50mm 50mm
Uitgangspupil	4,2mm	6,25mm	5mm	4,2mm
Schemeringsgetal	20,5	20	22,36	24,5
Geometrische lichtsterkte	17,64	39,06	25	17,64
Gezichtsveld	110m/1000m	115m/1000m	115m/1000m	100m/1000m
	6,3° (groothoek)	6,6°	6,6° (groothoek)	5,7° (groothoek)
Instelgrens dichtbij(bij dioptr. 0)	ca. 2,95m	ca. 3,60m	ca. 3,35m	ca. 3,25m
Uitgangspupillen lengteafstand	15,8mm	18,1mm	14,6mm	13,2mm
Pupillenafstand	56-74mm	58-74mm	58-74mm	58-74mm
Prismasoort	Dakkant
Coating
op lenzen		High Durable Coating (HDC ^TM )
op prisma's		High Lux System (HLS ^TM ) en coating voor fasecorrectie P40
Dioptrie-compensatie		ca. ±4 Dioptr.
Gebruikstemperatuur		-25° - +55°
Opslagtemperatuur		-40° - +85°
Waterdichtheid		0,5 bar (ca. 5m waterdiepte)
Materiaal behuizing		Magnesium-behuizing met titaan-scharnieras
Maaten (B ^1 x H ^2 x L ^1 )	121x67x147mm (BR)	125x70x183mm	125x70x178mm	125x70x183mm
	121x63x146mm (BL)
Gewicht	ca. 765g/695g (BR/BL)	ca. 1010g	ca. 1010g	ca. 1050g

^1 Bij pupillenafstand 65mm

^2 Bij ingedraaide oogschelpen ^2
