K Mini Plus - Hogedrukreiniger Kärcher - Gratis gebruiksaanwijzing en handleiding

Producttype	Hogedrukreiniger
Merk	Kärcher
Model	K Mini Plus
Voedingsspanning	220-240 V, 50-60 Hz
Opgenomen stroom	6 A
Beschermingsklasse	II
Beschermingsgraad	IPX5
Werkdruk	7,4 MPa (74 bar)
Maximaal toelaatbare druk	11 MPa (110 bar)
Waterdebiet	5,5 l/min
Maximaal debiet	6,0 l/min
Max. watertoevoerdruk	1,2 MPa (12 bar)
Max. watertoevoertemperatuur	40 °C
Gewicht in bedrijfsklare toestand	4,7 kg
Afmetingen (L x B x H)	278 x 233 x 296 mm
Geluidsdrukniveau	77 dB(A)
Gegarandeerd geluidsvermogensniveau	91 dB(A)
Trilling hand-arm	0,7 m/s²
Lans	Vario Power (instelling SOFT naar HARD)
Hogedrukslang	Inbegrepen
Functies	Automatische pompstop via trekkerontgrendeling, vergrendeling handgreep-pistool
Veiligheid	Afsluiter met drukschakelaar, antivriesbeveiliging
Onderhoud	Regelmatige reiniging van de waterinlaatzeef
Garantie	Volgens de voorwaarden van het land (zie handleiding)

Veelgestelde vragen - K Mini Plus Kärcher

Hoe neem ik de Kärcher K Mini Plus in gebruik?

Zet het apparaat op een vlakke ondergrond, sluit de hogedrukslang aan op de aansluiting van het apparaat, steek de stekker in het stopcontact, open de waterkraan, en zet de schakelaar op I/ON. Ontgrendel de handgreep-pistool en druk op de trekker.

Waarom bouwt het apparaat geen druk op?

Controleer de instelling van de lans (stand HARD), voldoende waterdebiet, en reinig de waterinlaatzeef. Laat het apparaat indien nodig ontluchten door het zonder hogedrukslang te laten werken totdat er water zonder bellen uitkomt.

Welke reinigingsmiddelen kan ik gebruiken?

Gebruik alleen door KÄRCHER goedgekeurde reinigingsmiddelen voor hogedrukreinigers. Volg de instructies die bij de reinigingsmiddelen zijn geleverd.

Hoe bescherm ik het apparaat tegen vorst?

Laat het water volledig uit het apparaat lopen door het maximaal 1 minuut zonder slang en watertoevoer te laten werken. Bewaar het apparaat en de accessoires op een vorstvrije plaats.

Wat te doen als de hogedrukstraal onregelmatig is?

Reinig de hogedrukstraal met een naald en spoel deze met schoon water. Controleer ook het watertoevoerdebiet.

Hoe onderhoud ik de waterinlaatzeef?

Verwijder de waterinlaataansluiting, verwijder de zeef met een platte tang, reinig deze onder stromend water en plaats hem terug. Doe dit regelmatig.

Kan ik het apparaat rechtstreeks op het drinkwaternet aansluiten?

Nee, het apparaat mag niet rechtstreeks op het openbare drinkwaternet worden aangesloten. Gebruik een standaard tuinslang en volg de lokale voorschriften.

Wat zijn de afmetingen en het gewicht van de K Mini Plus?

Afmetingen: 278 x 233 x 296 mm. Gewicht in bedrijfsklare toestand: 4,7 kg.

Hoe berg ik de accessoires op?

Gebruik de daarvoor bestemde opbergruimte op het apparaat. Rol de hogedrukslang op en bevestig het stroomkabel op de haspel met de kabelclip.

Waar vind ik reserveonderdelen?

Accessoires en reserveonderdelen zijn verkrijgbaar op www.kaercher.com of bij erkende dealers. Gebruik alleen originele onderdelen.

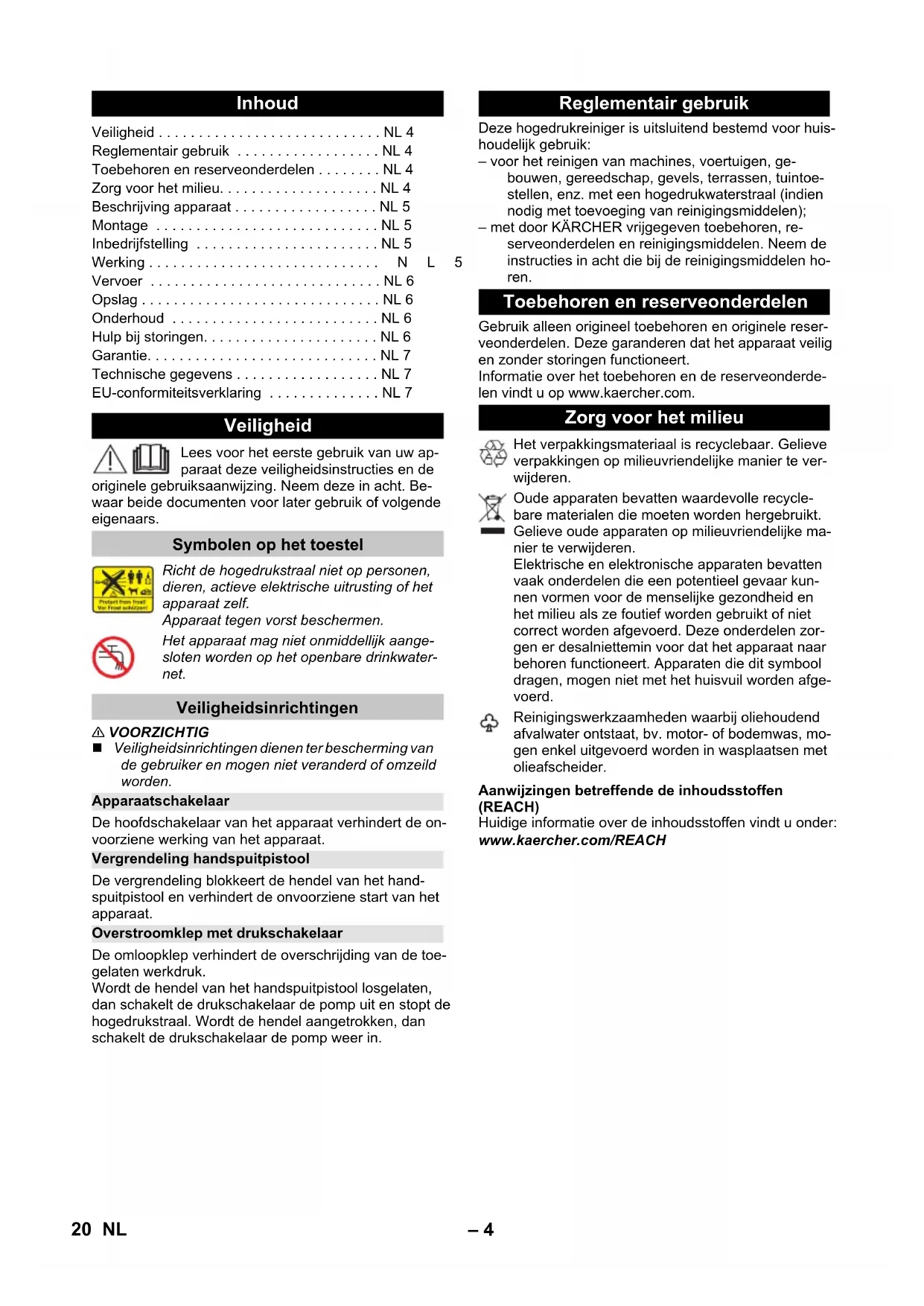

GEBRUIKSAANWIJZING K Mini Plus Kärcher

Toebehoren en reserveonderdelen ..... NL 4

Zorg voor het milieu.... NL 4

Beschrijving apparaat .... NL 5

Montage NL 5

Inbedrijfstelling ....NL 5

Werking N L

Vervoer NL 6

Opslag NL 6

Onderhoud NL 6

Hulp bij storingen. NL 6

Garantie....NL 7

Lees voor het eerste gebruik van uw apparaat deze veiligheidsinstructies en de originele gebruiksaanwijzing. Neem deze in acht. Be- waar beide documenten voor later gebruik of volgende eigenaars.

Symbolen op het toestel

Richt de hogedrukstraal niet op personen, dieren, actieve elektrische uitrusting of het apparaat zelf.

Apparaat tegen vorst beschermen.

Het apparaat mag niet onmiddellijk aangesloten worden op het openbare drinkwater-net.

Veiligheidsinrichtingen

⚠️ VOORZICHTIG

■ Veiligheidsinrichtingen dienen ter bescherming van de gebruiker en mogen niet veranderd of omzeild worden.

Apparaatschakelaar

De hoofdschakelaar van het apparaat verhindert de on- voorziene werking van het apparaat.

Vergrendeling handspuitpistool

De vergrendeling blokkeert de hendel van het handspuitpistool en verhindert de onvoorziene start van het apparaat.

Overstroomklep met drukschakelaar

De omloopklep verhindert de overschrijding van de toegelaten werkdruk.

Wordt de hendel van het handspuitpistool losgelaten, dan schakelt de drukschakelaar de pomp uit en stopt de hogedrukstraal. Wordt de hendel aangetrokken, dan schakelt de drukschakelaar de pomp weer in.

Deze hogedrukreiniger is uitsluitend bestemd voor huishoudelijk gebruik:

- voor het reinigen van machines, voertuigen, gebouwen, gereedschap, gevels, terrassen, tuintoestellen, enz. met een hogedrukwaterstraal (indien nodig met toevoeging van reinigingsmiddelen);

- met door KÄRCHER vrijgegeven toebehoren, reserveonderdelen en reinigingsmiddelen. Neem de instructies in acht die bij de reinigingsmiddelen horen.

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen dat het apparaat veilig en zonder storingen functioneert.

Informatie over het toebehoren en de reserveonderde- len vindt u op www.kaercher.com.

Zorg voor het milieu

Het verpakkingsmateriaal is recyclebaar. Gelieve verpakkingen op milieuvriendelijke manier te verwijderen.

Oude apparaten bevatten waardevolle recyclebare materialen die moeten worden hergebruikt. Gelieve oude apparaten op milieuvriendelijke manier te verwijderen.

Elektrische en elektronische apparaten bevatten vaak onderdelen die een potentieel gevaar kunnen vormen voor de menselijke gezondheid en het milieu als ze foutief worden gebruikt of niet correct worden afgevoerd. Deze onderdelen zorgen er desalniettemin voor dat het apparaat naar behoren functioneert. Apparaten die dit symbool dragen, mogen niet met het huisvuil worden afgevoerd.

Reinigingswerkzaamheden waarbij oliehoudend afvalwater ontstaat, bv. motor- of bodemwas, mogen enkel uitgevoerd worden in wasplaatsen met olieafscheider.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatie over de inhoudsstoffen vindt u onder: www.kaercher.com/REACH

Beschrijving apparaat

Het leveringspakket van het apparaat staat op de verpakking afgebeeld. Controleer bij het uitpakken of de inhoud volledig is.

Mochten er eventueel accessoires ontbreken of mocht u transportschade constateren, neem dan contact op met uw leverancier.

Afbeeldingen zie pagina 2

1 Wateraansluiting met ingebouwde zeef

2 Koppelinggedeelte voor wateraansluiting

3 Hogedrukaansluiting

4 Accessoiresvak

5 Handgreep

6 Stroomleiding met stekker

7 Kabelclip

8 Bewaarplaats voor stroomkabel

9 Hoofdschakelaar „0/OFF“ / „I/ON“

10 Handpistool

11 Vergrendeling handspuitpistool

12 Klemmen voor hogedrukslang

13 Veiligheidshuls

14 Straalpijpverlenging

15 Spuitlans met drukregeling (Vario Power) De werkdruk kan traploos van „SOFT“ tot „HARD“ worden verhoogd. Om de werkdruk te wijzigen, hendel van het hogedrukpistool loslaten en straalbuis in de gewenste stand draaien.

16 Hogedrukslang

17 Watertoevoerslang

18 Slangkoppeling

19 Slangkoppeling (Aqua Stop)

20 Kraanaansluiting voor binnenkranen

Montage

Losse onderdelen die bij het apparaat geleverd werden, moeten voor de inbedrijfstelling gemonteerd worden.

Afbeeldingen: zie pagina 3

Afbeelding A

→ De meegeleverde koppeling aan het wateraansluitpunt van het apparaat schroeven.

Afbeelding B

→ Klem voor hogedrukslang uit het handspuitpistool trekken.

Afbeelding C

→ Hogedrukslang in handspuitpistool steken.

→ Klem indrukken tot hij vastklikt. Veilige verbinding controleren door aan de hogedrukslang te trekken.

Inbedrijfstelling

→ Zet het apparaat op een effen oppervlak.

Afbeelding D

→ Hogedrukslang met de hogedrukaansluiting van het apparaat verbinden. Veilige verbinding controleren door aan de hoge- drukslang te trekken.

→ Netstekker in het stopcontact steken.

Watertoevoer

Aansluitwaarden zie typeplaatje/Technische gegevens. Voorschriften van de watermaatschappij in acht nemen.

LET OP

Verontreinigingen in het water kunnen de hogedruk-pomp en de toebehoren beschadigen. Ter bescherming wordt het gebruik van de KÄRCHER-waterfilter (bijzondere toebehoren, bestelnummer 4.730-059) aanbevolen.

→ Watertoevoerslang op koppeling aan de wateraansluiting steken.

→ Waterslang aan de watertoevoer aansluiten.

→ Waterkraan volledig opendraaien.

Werking

LET OP

Een droogloop van meer dan 2 minuten leidt tot beschadigingen van de hogedrukpomp. Indien het apparaat binnen 2 minuten geen druk opbouwt, schakelt u het apparaat uit en gaat u te werk volgens de instructies in het hoofdstuk „Hulp bij storingen“.

Werken met hoge druk

⚠ VOORZICHTIG

Respecteer bij de reiniging van gelakte oppervlakken een minimumstraalafstand van 30 cm om beschadigingen te vermijden.

Afbeelding E

→ Straalbuisverlenging in handspuitpistool steken en vastzetten door 90° te draaien.

Afbeelding F

→ De veiligheidshuls vastdraaien.

Afbeelding G

→ Straalbuis in straalbuisverlenging steken en vastzetten door 90° te draaien.

→ Apparaat inschakelen "I/ON".

→ Hefboom van het handspuitpistool ontgrendelen.

→ Hendel aantrekken, het apparaat wordt ingeschakeld.

Instructie: Wanneer de hendel opnieuw wordt losgelaten, schakelt het apparaat opnieuw uit. Hoge-druk blijft in het systeem behouden.

Werking onderbreken

→ Hefboom van het handspuitpistool loslaten.

→ Hefboom van het handspuitpistool vergrendelen.

→ Bij langere werkonderbrekingen (langer dan 5 minuten) het apparaat tevens uitschakelen "0/OFF".

Werking stopzetten

⚠️ VOORZICHTIG

Scheid de hogedrukslang enkel van het handspuitpistool of het apparaat wanneer geen druk in het systeem voorhanden is.

→ Hefboom van het handspuitpistool loslaten.
→ Apparaat uitschakelen "0/OFF"
→ Trek de stekker uit het stopcontact.
→ Draai de waterkraan dicht.
→ Druk de hendel van het handspuitpistool in, om de nog aanwezige druk in het systeem af te laten nemen.
→ Hefboom van het handspuitpistool vergrendelen.
→ Apparaat scheiden van de watertoevoer.

Vervoer

⚠️ VOORZICHTIG

Verwondings- en beschadigingsgevaar!

Neem bij het transport het gewicht van het apparaat in acht.

Transport met de hand

→ Apparaat aan de draaggreep optillen en dragen.

Transport in voertuigen

→ Apparaat beveiligen tegen verschuiven en kante- len.

Opslag

⚠ VOORZICHTIG

Verwondings- en beschadigingsgevaar!

Neem bij de opslag het gewicht van het apparaat in acht.

Apparaat opslaan

Voor langdurige opslag, bv. tijdens de wintermaanden, moeten tevens de instructies in het hoofdstuk Onderhoud in acht genomen worden.

→ Apparaat op een egaal oppervlak neerzetten.
→ Hogedrukslang van de hogedrukaansluiting van het apparaat scheiden.
→ Scheid de straalbuis van het handspuitpistool.
→ Accessoires in houder voor accessoires opbergen.
→ Stroomleiding rond de houder wikkelen en stekker met kabelklem bevestigen.

Vorstbescherming

LET OP

Niet volledig leeggemaakte apparaten en toebehoren kunnen door vorst vernield worden. Maak het apparaat en de toebehoren volledig leeg en bescherm ze tegen vorst.

Om schade te vermijden:

→ Water volledig uit het apparaat aflaten: Apparaat zonder aangesloten hogedrukslang en zonder aangesloten watertoevoer inschakelen (max. 1 min) en wachten tot geen water meer uit de hogedrukaansluiting komt. Apparaat uitschakelen.
→ Apparaat met alle accessoires in een vorstvrije ruimte bewaren.

GEVAAR

Gevaar van stroomschok

■ Voor alle werkzaamheden aan het apparaat moet het apparaat uitgeschakeld en de stekker uitgetrokken worden.

Zeef in de wateraansluiting reinigen

Reinig de zeef in de wateraansluiting regelmatig.

LET OP

De zeef mag niet beschadigd worden.

→ Verwijder de koppeling van de wateraansluiting.

Afbeelding H

→ Trek de zeef met een platte tang eruit.
→ Reinig de zeef onder stromend water.
→ Zet de zeef opnieuw in de wateraansluiting.

Onderhoud

Het apparaat is onderhoudsvrij.

Hulp bij storingen

Kleinere storingen kunt u zelf oplossen met behulp van het volgende overzicht.

Bij twijfel neemt u contact op met de bevoegde klanten-service.

GEVAAR

Gevaar van stroomschok

→ Voor alle werkzaamheden aan het apparaat moet het apparaat uitgeschakeld en de stekker uitgetrokken worden.

Apparaat draait niet

→ Trek hendel van het handspuitpistool aan, het apparaat wordt ingeschakeld.
→ Controleren of de aangegeven spanning op het typeplaatje overeenkomt met de spanning van de stroombron.
→ Stroomleiding op beschadiging controleren.

Apparaat komt niet op druk

→ Instelling aan de straalpijp controleren.
→ Watertoevoer op voldoende volume controleren.
→ Apparaat ontluchten: Apparaat zonder aangesloten hogedrukslang inschakelen en wachten (max. 2 minuten) tot water zonder bellen uit de hogedrukaansluiting komt. Apparaat uitschakelen en hoge- drukslang opnieuw aansluiten.
→ De zeef in het wateraansluitpunt er met een platte tang uittrekken en onder stromend water reinigen.

Sterke drukschommelingen

→ Hogedruksproeier reinigen: Verontreinigingen met een naald uit het gat van de sproeier verwijderen en met water naar voren toe uitspoelen.
→ Watertoevoervolume controleren.

Geluiden tijdens de werking

Tandriem defect, klantenservice raadplegen.

Apparaat ondicht

→ Een geringe ondichtheid van het apparaat is technisch bepaald. Als de pomp echter erg lekt, moet contact worden opgenomen met de bevoegde klantenservice.

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Even-tuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

Adressen vindt u onder:

Elektrische aansluiting
Spanning 220-240	V1~50-60 Hz
Stroomopname 6 A
Veiligheidsklasse IPX5
Beschermingsklasse II	回
Wateraansluitpunt
Toevoerdruk (max.) 1,2 MPa
Toevoertemperatuur (max.) 40 °C
Toevoerhoeveelheid (min.) 7 l/min
Capaciteit
Werkdruk 7,4 MPa
Maximaal toegestane druk 11 MPa
Opbrengst, water 5,5 l/min
Volume maximaal 6,0 l/min
Reactiekracht van het pistool 11 N
Maten en gewichten
Lengte 278 mm
Breedte 233 mm
Hoogte	296 mm
Gewicht, bedrijfsklaar met accessoires	4,7 kg
Bepaalde waarden conform EN 60335-2-79
Hand-arm vibratiewaarde	0,7 m/s2
Onzekerheid K	0,6 m/s2
Geluidsdrukniveau LpA	77 dB(A)
Onzekerheid KpA	2 dB(A)
Geluidskrachtniveau LWA + onveiligheid KWA	91 dB(A)

Technische wijzigingen voorbehouden.

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze verklaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Hogedrukreiniger

Type: 1.600-xxx

Van toepassing zijnde EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

2000/14/EG

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1:2017

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Toegepaste conformiteitsbeoordelingsprocedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten: 89

Gegarandeerd: 91

De ondergetekenden handelen in opdracht en met volmacht van de directie.

Documentatieverantwoordelijke:

S. Reiser

Alfred Kärcher SE & Co. KG
