Producttype	Actieve luidspreker met ingebouwde versterker
Voeding	220-240 VAC, 50 Hz
Nominaal vermogen	150 W RMS (schatting)
Uitgangsimpedantie luidspreker	minimaal 4 ohm
Microfooningangen	2 ingangen: gebalanceerd 6,3 mm jack en gebalanceerd XLR
Lijningangen	XLR en RCA (links en rechts)
Gitaaringang	6,3 mm jack
Hulp ingang	3,5 mm jack
USB-poort	Ja, voor afspelen van multimediabestanden
Bluetooth	Ja, bereik 10 meter zonder obstakels
Mix uitgang	XLR
Equalizer	Instellingen lage tonen (Bass) en hoge tonen (Treble), vooraf ingestelde equalizer
Echo-effect	Instelbaar
Display	VU-bargraph met 5 LED's en scherm voor mediaspeler
Afstandsbediening	Ja, voor USB- en Bluetooth-modus
Zekering	10-16 A, identiek type voor vervanging
Onderhoud en reiniging	Alleen droge doek, geen chemicaliën
Veiligheid	Niet openen, niet blootstellen aan vocht, loskoppelen bij onweer
Gebruikstemperatuur	5 °C tot 35 °C

Veelgestelde vragen - VSA150S Vonyx

Hoe verbind ik mijn telefoon via Bluetooth?

Activeer Bluetooth op uw telefoon, druk vervolgens op de MODE-toets van de luidspreker tot de BT-modus is geselecteerd. Zoek naar "VONYX" in de lijst met beschikbare apparaten en maak verbinding. Indien een wachtwoord wordt gevraagd, voer "0000" in.

Hoe vervang ik de zekering?

Koppel het apparaat los. Open de zekeringhouder aan de achterzijde met een kleine schroevendraaier. Verwijder de oude zekering en vervang deze door een zekering van hetzelfde type en dezelfde waarde (10-16 A). Sluit de zekeringhouder.

Kan ik een extra passieve luidspreker gebruiken?

Ja, de luidsprekeruitgang van 4 ohm maakt het mogelijk een passieve luidspreker aan te sluiten. Zorg ervoor dat de totale impedantie niet lager is dan 4 ohm.

Wat te doen als het apparaat niet inschakelt?

Controleer eerst het netsnoer en het stopcontact. Controleer de zekering: als deze is doorgebrand, vervang deze dan door een identieke zekering. Als het probleem aanhoudt, neem contact op met een gespecialiseerde technicus.

Hoe reinig ik het apparaat?

Gebruik een droge, zachte doek. Gebruik nooit chemicaliën, spuitbussen of vloeistoffen die de bekleding kunnen beschadigen of naar binnen kunnen dringen.

Wat is het vermogen van de versterker?

Het nominale vermogen staat niet gespecificeerd in de handleiding, maar het model VSA150S suggereert een vermogen van 150 W RMS. Raadpleeg de website van de fabrikant voor exacte gegevens.

Kan ik twee microfoons tegelijk aansluiten?

Ja, het apparaat heeft twee microfooningangen: een 6,3 mm jack en een XLR. Elk heeft een eigen volumenregeling (MIC LEVEL).

Hoe stel ik de echo in?

Gebruik de ECHO CONTROL-knop op de achterzijde. Draai deze om het echo-effect op de microfoons te verhogen of te verlagen.

Wat betekent het rode lampje van de VU-meter?

Het rode lampje (bovenste LED) geeft clippen (vervorming) aan. Verlaag het hoofdvolume (MASTER VOLUME) of de niveaus van de betreffende ingangen om schade aan het apparaat te voorkomen.

Kan ik een elektrische gitaar direct gebruiken?

Ja, sluit uw gitaar aan op de GUITAR INPUT-ingang (6,3 mm jack) en stel het volume in met de GUITAR LEVEL-knop. Pas de klankkleuren aan met de BASS en TREBLE regelaars.

GEBRUIKSAANWIJZING VSA150S Vonyx

Hartelijk dank voor de aanschaf van dit Vonyx product. Neemt u a.u.b. eenaar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag wilnen dat u onsze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kuren verrallen. Neem ook alkijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparations / modificaties e.d. over te latent aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zDat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werkung worden gesteld, alsijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open waarom NOOT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel nicht opstellen in de buurt van warmtebronnen zoals radiatoren etc. en Niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeneringen nooit af.
• Het apparatus is nicht geschickt voor continu gebruik.
• Wees voorzichtig met het netsnoor en beschadig deze Niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan nicht aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat Niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp.uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door eenvakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact,verbonden met een 10-16A meterkastgroep.

• Bij onweer algijd de stekker uit het stopcontact halen, zo ook wanner het apparaat voor een langere tijd Niet gebruikt worden. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang Niet gebruikt heeft en het werk wil gebruiken kan er condens ontstaan; maar het apparaat eerst op kamertemperatuur komen alvorens het weer in werkig te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gezogen den met de waarvoor geldende richtlijnen en要去en de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden.
  Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tjnde eeneskundige.
• Gebruik geen overmatige kracht bij het bedieren van het apparaat.
• Dit apparatusat kan magnetisch veld veroorzaken. Houd dit apparatusat ten minste 60 cm afstand van de computer of tv.
• Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langereperiode Niet worden gebruikt anders bestaat de kans dat de accu permanent beschadigd.
• Bij een ongeval met dit product alsijd eerst een deskundige raadplegen alvorens opniew te gebruiken.
• Tracht het apparaat Niet schoon te makeen met chemische oplossingen. Dit kan de lak beschaden. Gebruik een droge doek om schoon te makeen.
• Blijuit de buurt van elektronische apparatuur die bromstoringen zouden können veroorzaken.
• Bij reparatie dienen alkijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoor verwijdert. Verwijder netsnoor en aansluitsnoren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer Niet beschadigd/defect kan raken wanneer mensen eroverBeen lopen. Het netsnoer voor ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan maar de netspanning in het land waar u verblijft.

Deze marketing worden weergegeven om u erop attent te make n dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok worden verkreten.

Deze marketing worden weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker teijken van een correcte werkung, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5^ / 41^ en 35^ / 95^ ligt.

Raadpleeg eventeel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen können worden gerecycled, gooi ze waar Niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantiepiode allijd retour te worden gezonden in de originele verpakking. Voer zich geen reparaties uit aan het toestel; in elk geval vervalt de totale garantie. Ook mag het toestel Niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in elke vorm t.g.v. onoordeelkundig gebruik en het Niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Vonyx geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als geolg van het Niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in welke vorm dan ook.

UITPAKKEN

LET OP! Pak na ontvangst de doos zorgvuldiguit. Controller of alle onderdelen aanwezig- en in goede staat ontvangen zich. Bij transportschade of bij het ontbreken van onderdelen onmiddelijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmaterial. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd. Schakel het apparaat Niet onmiddelijk in als het apparaat is bloatgesteld aan drastische temperatuurverschillen (bv. na het transport). De ontstane condensatie kan het apparaat beschaden. Zorg ervoor dat het apparaat eerst op kamertemperatuur komt Alvorens het aan te sluiten.

AANSLUITSPANNING

Op het label aan dechterzijde/onderzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controller of de netspanning hiermee overeenkomt. Bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag gén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat alkijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrucitie of brand te vermijden.

BEDIENPANEL

1. MP3 VOLUME

Regelt het volume van de MP3-ingang

1. MICROFOON VOLUME

Regelt het volume van microfoon-ingang

1. ECHOREGELAAR

Regelt het echo-niveau

1. MICROFOON 1INGANG

Op deze connector kan een 6,3mm Jack gebalanceerde bekabelde microfoon aangesloten worden

1. MICROFOON 2INGANG

Op deze connector kan een XLR gebalanceerde bekabelde microfoon aangesloten worden

1. LIJNVOLUME

Regelt het volume van de lijn-ingang.

1. LIJNINGANGEN LINKS

XLR en RCA connectoren voor linker lijn-ingangsignaal

1. LIJNINGANGEN RECHTS

XLR en RCA connectoren voor rechter lijningangsgietaal

1. GITAAR VOLUMEREGELAAR

Regelt het volume van de gitaaringang

1. GITAARINGANG

6.3mm jack ingang voor het aansluiten van gitaren

11.HOOFDVOLUMEREGLAAR

Deze knop regelt het hoofdvolume

1. BASSREGELAAR

Pas de lage frequenies aan

1. TREBLEREGELAAR

Pas de hoge frequentes aan

1. CLIP INDICATOR (VU-METER)

De clip-ledindicator geeft piekniveauaus aan van de output van de versterker (van -13dB tot +3dB).Alle LEDs branden wanner de versterker aan het maximum van z'n vermogen zit. De volume dient dan onmiddelijk lager gedraaid te worden

1. VOEDINGSLAMP

Aan/uit indicator

1. AUXINGANG

3.5mm aux-ingang.

1. MIX UITGANG

XLR-uitgang voor mixsignaal

18.4 OHM LUIDSPREKERUITGANG

Passieve luidsprekeruitgang, minimale belasting 4 Ohm! Sluit alleen de meegeleverde passieve luidspreker aan op deze connector

1. NETSCHAKELAAR

Zet het apparaat aan of uit

1. NETENTREE EN ZEKERING

Aansluiting voor het aansluiten van het meegeleverde netsnoer. Voor instructies voor het verwangen van de zekering, die "VERVANGEN ZEKERING"

MEDIASPELER

1. USB POORT

U kunt mediabestanden afspelen vanaf een USB-apparaat door het hier aan te sluiten

1. DISPLAY

Het display toont meerdere vormen van informatie, bijvoorbeeld de huidige modus, de verstreken tijd, etc

1. MODUS KNOP

Indrukken om van modus te wisselen (AUX, USB, MP3 en BT)

1. PLAY/PAUSE

Druk op deze knop om het afspelen te starten/hervatten of te pauzeren

1. MAPPENSELECTIE

Druk op deze knop om maar de mappenselectie te gaan

1. VORIGE

Druk op deze knop om maar het vorige muzieknummer te gaan. Houd ingedrukt omchyteruit te scanner in nummers

1. VOLGENDE

Druk op deze knop om maar het volgende muzieknummer te gaan. Houd ingedrukt om vooruit te scanden in nummers

VERBINDEN MET BT

1. Activeer de BT-functie op uw apparaat (Mobiele telefoon, tablet etc.) waarvan u muziek wilt afspelen. Zie de gebruiksaanwijzing van dat apparaat.
2. Druk op de "MODE"-toets en activeer de BT-functionie.
3. Selecteer "VONYX" op uw BT-apparaat en maak de verbinding.

Indien er om een wachtwoord worden gesvraagd, voer "0000" in.

Opmerking: De BT heeft een bereik van ongeveer 10 meter zonder enkele barriere

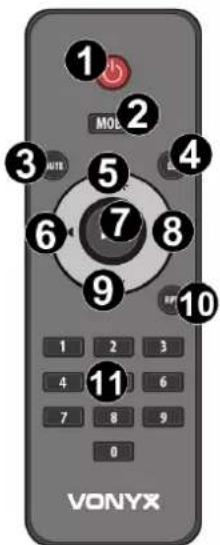

AFSTANDBEDIENING

1. AAN/UIT-SCHAKELAAR

Schakelaar om het apparaat AAN of UIT te zetten

1. MODUSSCHAKELAAR

Indrukken om van modus te veranderen

1. MUTE

Druk hierop om het apparaat te dempen

1. EQUALIZER

Indrukken om van equalizer-modus te veranderen

Indrukken om het volume te verhogen

1. VORIGE NUMMER

Druk hierop om het vorige nummer te kiezen

1. AFSPELEN / PAUZEREN

Druk hierop om het afspelen te starten/hervatten of te pauzeren

1. VOLGENDE NUMMER

Druk hierop om het volgende nummer te kiezen

1. HOOFDVOLUME VERLAGEN

Druk hierop om het volume te verlagen

1. HERHALEN

Druk hierop om te kiezen+tussen het herhalen van een enkel nummer of het herhalen van een volledige map

1. NUMERIEKE TOETSEN

Opmerking: De afstandsbediening werkt alleen in de USB- en BT-streamingmodus

VERVANGEN ZEKERING

Indien de zekering defect is, dient u de zekering te verrangen door een zekering van hetzelfde type en waarde. Voor het verwangen van de zekering, schakel eerst de stroom uit en volg de onderstaande stappen.

Procedure:

Stap 1: Open de zekeringhouser op hetchyter paneel met een passende platte schroevendraaier.

Stap 2: Verwijder de oude zekering UIT de zekeringhouser.

Stap 3: Installee de neue zekering in de zekeringhouser.

Stap 4: Plaats de zekeringhouser in de behuizing.
