Producttype	Hogedrukreiniger
Merk	Kärcher
Model	HD 13/18-4 S ST Classic
Voeding	400 V / 3 fasen / 50 Hz
Aangesloten vermogen	8,8 kW
Werkdruk (standaard spuitmond)	18 MPa
Waterdebiet	21,67 l/min
Maximale aanvoertemperatuur	60 °C
Afmetingen (L × B × H)	720 × 522 × 418 mm
Operationeel gewicht	54,4 kg
Beschermingsklasse	IPX5
Belangrijkste functies	Hoge druk, lage druk met reinigingsmiddel, druk/debietregeling
Aansluitsysteem	EASY!Lock
Veiligheidsvoorzieningen	Drukregelaar, overloopventiel, motor thermische beveiliging
Onderhoud	Pompolie verversen elke 500 uur, fijnfilter wekelijks reinigen
Pompoliesoort	Motorolie SAE 15W-40, 0,65 l
Geluidsvermogensniveau	91 dB(A)

Veelgestelde vragen - HD 13/18-4 S ST Classic Kärcher

Welke soorten werkzaamheden kan ik uitvoeren met de Kärcher HD 13/18-4 S ST Classic?

Deze hogedrukreiniger is ontworpen voor het reinigen van buitenoppervlakken (gevels, terrassen, tuingereedschap) en objecten (machines, voertuigen, gebouwen) met of zonder reinigingsmiddel.

Hoe sluit ik het apparaat aan op de watertoevoer?

Sluit een toevoerslang aan op de wateraansluiting van het apparaat. Open de watertoevoer. Voor aanzuigen uit een reservoir, gebruik de meegeleverde aanzuigslang met filter. Houd rekening met de grenswaarden van het water (pH 6,5-9,5, geleidbaarheid <2000 µS/cm, enz.).

Welk type reinigingsmiddel gebruiken?

Gebruik uitsluitend goedgekeurde Kärcher reinigingsmiddelen. Houd u aan de doseringen en inwerktijden. Gebruik reinigingsmiddelen spaarzaam voor het milieu.

Hoe ontlucht ik het apparaat voor het eerste gebruik?

Draai de hogedrukspuitmond los, laat het apparaat lopen tot de luchtbellen verdwijnen, schakel uit en draai de spuitmond weer vast. Herhaal indien nodig meerdere keren.

Wat te doen bij waterlekkage bij de pomp?

Een lekkage van 3 druppels per minuut is toelaatbaar. Bij meer, neem contact op met de klantenservice van Kärcher. Controleer ook de staat van het fijnfilter en de aansluitingen.

Hoe onderhoud ik het fijnfilter?

Sluit de watertoevoer, draai de wartelmoer los, verwijder het fijnfilter en spoel het met schoon water of blaas het door met perslucht. Plaats terug en draai met de hand vast. Voer deze handeling elke week uit.

Wanneer en hoe ververst u de olie van de hogedrukpomp?

Om de 500 bedrijfsuren of minimaal één keer per jaar. Schakel het apparaat uit, laat het afkoelen, plaats een opvangbak onder de aftapdop, draai deze los, tap de olie af, vervang de afdichting, draai de dop weer vast en vul bij met motorolie SAE 15W-40 (0,65 l).

Kan ik een vast leidingnet gebruiken voor de hogedrukaansluiting?

Ja, maar houd rekening met de nationale richtlijnen (VDMA 24416). Gebruik een hogedrukslang tussen het apparaat en het netwerk en monteer een geschikte spuitmond om drukverliezen te compenseren. De minimale slangdiameter is DN 8 (1/4").

Wat te doen als het apparaat niet start?

Controleer de netkabel, de spanning en de thermische beveiliging (laat 15 min afkoelen). Als het probleem aanhoudt, neem contact op met de klantenservice. Probeer niet zelf elektrische componenten te repareren.

Hoe bewaart u het apparaat in de winter?

Laat al het water uit het apparaat en accessoires lopen. Gebruik een antivriesmiddel op basis van glycol als de ruimte niet vorstvrij is. Bewaar vorstvrij. Voor de antivriesbehandeling, pomp het antivriesmiddel via de watertoevoer en bedien de trekker maximaal 1 minuut.

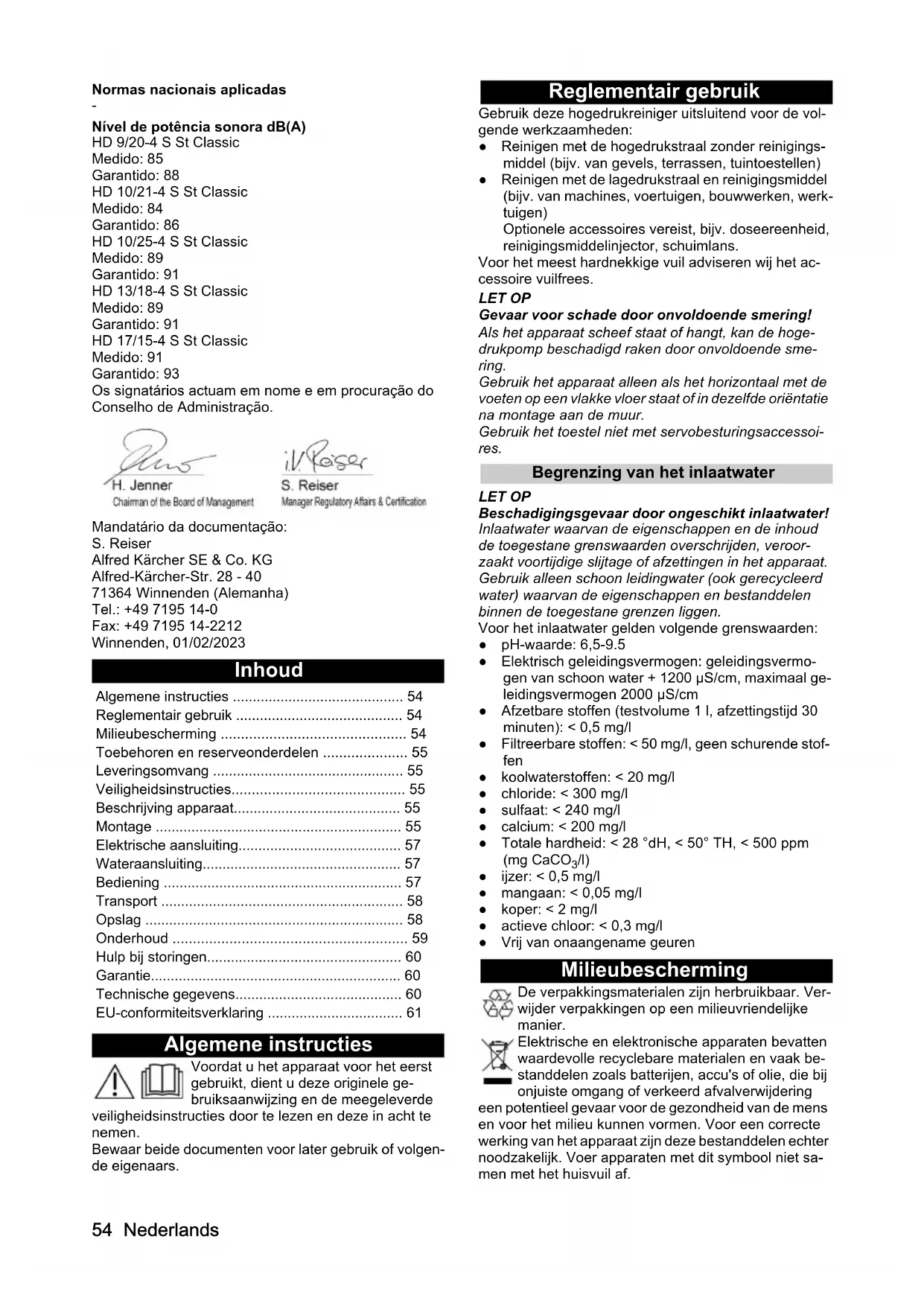

GEBRUIKSAANWIJZING HD 13/18-4 S ST Classic Kärcher

Algemene instructies .... 54

Toebehoren en reserveonderdelen 55

Leveringsomvang 55

Veiligheidsinstructies.... 55

Beschrijving apparaat.... 55

Montage 55

Elektrische aansluiting.... 57

Wateraansluiting.... 57

Bediening 57

Transport 58

Opslag 58

Onderhoud 59

Hulp bij storingen.... 60

Garantie....60

EU-conformiteitsverklaring 61

Algemene instructies

Voordat u het apparaat voor het eerst gebruikt, dient u deze originele gebruiksaanwijzing en de meegeleverde

veiligheidsinstructies door te lezen en deze in acht te nemen.

Bewaar beide documenten voor later gebruik of volgen-de eigenaars.

Gebruik deze hogedrukreiniger uitsluitend voor de volgende werkzaamheden:

• Reinigen met de hogedrukstraal zonder reinigingsmiddel (bijv. van gevels, terrassen, tuintoestellen)
• Reinigen met de lagedrukstraal en reinigingsmiddel (bijv. van machines, voertuigen, bouwwerken, werktuigen)
  Optionele accessoires vereist, bijv. doseereenheid, reinigingsmiddelinjector, schuimlans.

Voor het meest hardnekkige vuil adviseren wij het accessoire vuilfrees.

LET OP

Gevaar voor schade door onvoldoende smering!

Als het apparaat scheef staat of hangt, kan de hoge- drukpomp beschadigd raken door onvoldoende smering.

Gebruik het apparaat alleen als het horizontaal met de voeten op een vlakke vloer staat of in dezelfde oriëntatie na montage aan de muur.

Gebruik het toestel niet met servobesturingsaccessoires.

Begrenzing van het inlaatwater

LET OP

Beschadigingsgevaar door ongeschikt inlaatwater! Inlaatwater waarvan de eigenschappen en de inhoud de toegestane grenswaarden overschrijden, veroor- zaakt voortijdige slijtage of afzettingen in het apparaat.

Gebruik alleen schoon leidingwater (ook gerecycleerd water) waarvan de eigenschappen en bestanddelen binnen de toegestane grenzen liggen.

Voor het inlaatwater gelden volgende grenswaarden:

• pH-waarde: 6,5-9.5
- Elektrisch geleidingsvermogen: geleidingsvermögen van schoon water + 1200 μS/cm, maximaal geleidingsvermogen 2000 μS/cm
- Afzetbare stoffen (testvolume 1 l, afzettingstijd 30 minuten): < 0,5 mg/l
- Filtreerbare stoffen: < 50 mg/l, geen schurende stoffen
• koolwaterstoffen: < 20 mg/l
• chloride: < 300 mg/l
• sulfaat: < 240 mg/l
• calcium: < 200 mg/l
- Totale hardheid: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
- ijzer: < 0,5 mg/l
- mangaan: < 0,05 mg/l
- koper: < 2 mg/l
• actieve chloor: < 0,3 mg/l
• Vrij van onaangename geuren

Milieubescherming

De verpakkingsmaterialen zijn herbruikbaar. Verwijder verpakkingen op een milieuvriendelijke manier.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak bestanddelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd afvalverwijdering

een potentieel gevaar voor de gezondheid van de mens en voor het milieu kunnen vormen. Voor een correcte werking van het apparaat zijn deze bestanddelen echter noodzakelijk. Voer apparaten met dit symbool niet samen met het huisvuil af.

Instructies betreffende ingrediënten (REACH)

Actuele informatie over ingrediënten vindt u op:

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.

Leveringsomvang

Controleer de inhoud bij het uitpakken op volledigheid.

Bij ontbrekend toebehoren of bij transportschade neemt u contact op met uw distributeur.

Veiligheidsinstructies

• Lees voor de eerste inbedrijfstelling van het apparaat de veiligheidsinstructies 5.951-949.0.
• Neem de nationale voorschriften voor vloeistofstralers in acht.
• Neem de nationale voorschriften inzake ongevallenpreventie in acht. Vloeistofstralers moeten regelmatig worden gecontroleerd. Het resultaat van de controle moet schriftelijk worden gedocumenteerd.
• Voer geen wijzigingen aan het apparaat en zijn toebehoren uit.

Symbolen op het apparaat

Het apparaat mag niet direct op het openbare drinkwaternet worden aangesloten.

Richt de hogedrukstraal niet op personen, dieren, actieve elektrische uitrusting of op het apparaat zelf. Bescherm het apparaat tegen vorst.

Veiligheidsinrichtingen

⚠VOORZICHTIG

Ontbrekende of gewijzigde veiligheidsinrichtingen

Veiligheidsinrichtingen zijn er voor uw veiligheid.

Verander of omzeil veiligheidsinrichtingen nooit.

De veiligheidsinrichtingen zijn af fabriek ingesteld en verzegeld. Instellingen mogen uitsluitend worden uitgevoerd door de klantenservice.

Drukschakelaar

De drukschakelaar schakelt bij het loslaten van de trekker aan de hogedrukpistool de hogedrukpomp uit en de hogedrukstraal stopt.

Als aan de trekker wordt getrokken, wordt de pomp opnieuw ingeschakeld.

Overstroomklep

Bij het verminderen van de waterhoeveelheid met de druk- en hoeveelheidsregeling opent de overstroomklep en stroomt een deel van het water terug naar de zuigzijde van de pomp.

Schakelaar voor motorbescherming

Bij een te hoge stroomopname wordt het apparaat uitgeschakeld door de schakelaar voor motorbescherming.

Wikkelingbeschermcontact

Het wikkelbeschermingscontact in de motorwikkeling van de pompaandrijving schakelt de motor uit in geval van thermische overbelasting.

Beschrijving apparaat

Overzicht apparaat

Afbeelding A

① Wartelmoer
② Hogedruksproeier
③ Straalbuis EASY!Lock Classic
④ Hogedrukpistool EASY!LOCK Classic
⑤ Beveiligingspal
⑥ Triggerhendel
⑦ Hogedrukslang EASY!Lock Classic
⑧ Apparaatschakelaar
⑨ Apparatuur frame
⑩Druk-/hoeveelheidsregeling
⑪ Hogedrukaansluiting EASY!Lock
⑫Wateraansluiting
⑬Netstekker
14 Netsnoer
15 Standvoet (4 stuks)
16Oliepeilindicatie
⑰Olieaftapplug
⑱Ophangoog
⑲Fijnfilter
20Stoppen
21 Opbergvak voor toebehoren
22 Typeplaatje (hogedrukpomp)
23 Oliepeilstok met ontluchtingsventiel
24 Typeplaatje (eenheid)

Kleurmarkering

• Bedieningselementen voor het reinigingsproces zijn geel.
• Bedieningselementen voor onderhoud en service zijn lichtgrijs.

Montage

Het toestel bevestigen of opstellen

De eenheid is geschikt voor wandmontage of als zelfstandige eenheid.

Wandmontage

⚠ GEVAAR

Levensgevaar en schade door omvallen van het apparaat!

Er bestaat levensgevaar en kans op schade als het apparaat valt.

Monteer het apparaat alleen op geschikte, dragende muren.

Houd bij de montage rekening met het gewicht van het apparaat. Gebruik geschikte tilapparatuur of roep de hulp in van assistenten.

Gebruik geschikte bevestigingsmiddelen en zorg voor een professionele installatie.

Laat in geval van twijfel de installatie over aan een persoon met specialistische kennis.

LET OP

Beschadigingsgevaar door vorst!

Een apparaat dat niet geheel leeg is, kan beschadigd raken door vorst.

Bescherm het apparaat tegen vorst.

Gebruik of bewaar het apparaat op een vorstvrije plaats.

Maak het apparaat en de accessoires volledig leeg voordat u het opbergt.

1. Controleer het draagvermogen van de muur, rekening houdend met het gewicht van het toestel, zie hoofdstuk Technische gegevens.

2. Controleer de ruimtevoorwaarden, rekening houdend met de afmetingen van het toestel en de nodige vrije ruimte aan alle zijden, zie hoofdstuk Technische gegevens.

3. Kies geschikte bevestigingsmiddelen en monteer het toestel horizontaal op een verticale muur. Voor afmetingen en afstanden van de ophangogen, zie schets.

Afbeelding E

Staand apparaat

1. Plaats het apparaat op een vlakke, horizontale en stevige ondergrond op de 4 poten.

Aansluiting van de hogedrukzijde op een vast geïnstalleerd leidingnet

Instructie

Bij de installatie moeten de nationale voorschriften voor vast geïnstalleerde hogedrukreinigingssystemen in acht worden genomen.

Bij de installatie moeten de voorschriften van het VD-MA-standaardblad 24416 "Hogedrukreinigers; vast ge-installeerde hogedrukreinigingssystemen; voorwaarden, eisen, installatie, beproeving" in acht worden genomen (verkrijgbaar bij Beuth Verlag, Keulen, www.beuth.de).

LET OP

Gevaar voor schade door drukverlies!

Indien het drukverlies in de hogedrukleiding groter is dan in de standaard hogedrukslang van 10 m, kan de hogedrukpomp door overbelasting worden beschadigd. Plaats een dienovereenkomstig grotere hoge- druksproeier om het grotere drukverlies te compense- ren.

1. Leg het permanent te installeren leidingnet aan met zo min mogelijk richtingsveranderingen.

Instructie

Let op de minimale doorsnede van de leidingen: DN 15 ( 12 ).

1. Het leidingnetwerk ter compensatie van druk- en warmteuitzetting met gedempte losse en vaste klemmen aanleggen.

LET OP

Gevaar voor schade door trillingen!

Als de eenheid met een stijve leiding op het hogedruk-leidingsysteem is aangesloten, kunnen trillingen schade veroorzaken aan de eenheid of het hogedrukleidingsysteem.

Sluit het apparaat alleen met een hogedrukslangleiding op het hogedrukleidingsysteem aan.

1. Sluit het apparaat met een hogedrukslangleiding aan op het leidingsysteem.

Instructie

Let op de minimale doorsnede van de hogedrukslangleiding:

Apparaat Min. ∅ hogedruks	anglei-ding Nominale diameterDN (in)
HD9/20-4 S ST Classic	DN 8 ( 14 ")
HD10/21-4 S ST Classic
HD10/25-4 S ST Classic
HD13/18-4 S ST Classic
HD17/15-4 S ST Classic DN	10 ( 38 ")

Oliepeilstok met ontluchtingsventiel monteren

LET OP

Gevaar voor schade door onder- of overdruk!

Indien de plug niet vóór de inbedrijfstelling wordt vervangen door de peilstok met ontluchtingsventiel, kan de hogedrukpomp worden beschadigd.

Zorg ervoor dat u de plug met de peilstok met ontluchtingsventiel terugplaatst.

1. Stoppen losschroeven en weggooien.

Afbeelding B

① Stoppen

② Oliepeilstok met ontluchtingsventiel

1. Schroef de peilstok met ontluchtingsventiel erin en draai hem vast.

Controleer/corrigeer het oliepeil van de hogedrukpomp

LET OP

Gevaar voor schade door onvoldoende smering of ongeschikte smeermiddelen!

Te weinig olie of het gebruik van ongeschikte smeermiddelen kan de hogedrukpomp beschadigen.

Controleer vóór de ingebruikneming of het oliepeil in de hogedrukpomp voldoende is en vul alleen geschikte smeermiddelen bij.

LET OP

Gevaar voor schade door water in de olie!

Als de olie melkachtig is, zit er water in de olie, wat de hogedrukpomp beschadigt.

Gebruik het apparaat niet met melkachtige olie.

Neem contact op met Kärcher Service.

1. Stel het toestel horizontaal op, zie hoofdstuk Het toestel bevestigen of opstellen.

Controleer het oliepeil van de hogedrukpomp bij de oliepeilindicator

1. Controleer het oliepeil op de oliepeilindicator, het moet in het midden van het kijkglas staan. Zo nodig langzaam olie bijvullen, voor specificaties zie hoofdstuk Technische gegevens.

Controleer het oliepeil van de hogedrukpomp met de peilstok met ontluchtingsventiel

1. Schroef de peilstok met ontluchtingsventiel los en veeg af met een schone, pluisvrije doek.

2. Steek de peilstok met het ontluchtingsventiel in de boring, niet vastschroeven.

Afbeelding C

1. Trek de peilstok met het ontluchtingsventiel uit en lees het oliepeil af, het moet tussen de merktekens MIN en MAX staan.

Zo nodig langzaam olie bijvullen, voor specificaties zie hoofdstuk Technische gegevens.

1. Na elk contact met de olie de handen grondig wassen met water en zeep.

Toebehoren monteren

Instructie

Het EASY!Lock-systeem verbindt componenten door een snelschroefdraad met slechts een omwenteling snel en veilig.

1. Sluit de straalbuis aan op het hogedrukpistool en draai de wartelmoer (EASY!Lock) met de hand vast. Afbeelding D
2. De hogedruksproeier op de straalbuis steken.
3. De wartelmoer monteren en handvast aantrekken (EASY!Lock).
4. De hogedrukslang met de hogedrukpistool en de hogedrukaansluiting van het apparaat verbinden en handvast aantrekken (EASY!Lock)

Elektrische aansluiting

⚠ GEVAAR

Gevaar voor letsel door elektrische schok

Verbind het apparaat met een stekker met het elektrische net. Een niet-loskoppelbare aansluiting op het stroomnet is verboden. De stekker dient voor het loskoppelen van het net.

Sluit het apparaat alleen op wisselstroom aan.

Gebruik een verlengsnoer met voldoende doorsnede (zie "Technische gegevens").

Wikkel het verlengsnoer volledig af van de kabeltrommel.

1. Het netsnoer afwikkelen en op de grond neerleggen.
2. De netstekker in het stopcontact steken.

Wateraansluiting

Aansluiting aan een waterleiding

⚠ WAARSCHUWING

Gezondheidsrisico bij gebruik zonder systeemscheider!

Bij gebruik zonder systeemscheider bestaat er gevaar voor de gezondheid door terugstroming van verontreinigd water in het drinkwaternet.

Neem de voorschriften van uw waterbedrijf in acht.

Gebruik het apparaat niet op het drinkwaternet zonder een systeemscheider.

Gebruik een systeemscheider van KÄRCHER of een andere systeemscheider conform EN 12729 Type BA.

Water dat door een systeemscheider stroomt, geldt niet meer als drinkwater.

Sluit de systeemscheider steeds aan op de watertoevoer, nooit direct op de wateraansluiting van het apparaat.

1. Controleer of de druk, temperatuur en hoeveelheid van het inlaatwater en de afmetingen van de watertoevoerslang aan de eisen voldoen, zie hoofdstuk Technische gegevens.
2. Verbind de systeemscheider en de wateraansluiting van het toestel met een watertoevoerslang.
3. De watertoevoer openen.

Water uit reservoir aanzuigen

1. De zuigslang met de filter aan de wateraansluiting schroeven (bestelnummer van het filter zie hoofdstuk Technische gegevens).
2. Het apparaat ontluchten (zie hoofdstuk Apparaat ontluchten).

Apparaat ontluchten

1. De hogedruksproeier van de straalbuis schroeven.
2. Het apparaat laten lopen tot het water er zonder bel- len uitstroomt.
3. Bij ontluchtingsproblemen het apparaat 10 seconden laten lopen, dan uitschakelen. Het proces meermaals herhalen.
4. Het apparaat uitschakelen.
5. De hogedruksproeier op de straalbuis schroeven.

Bediening

⚠ GEVAAR

Levensgevaar bij het aanraken van beschadigde, onder spanning staande onderdelen!

Bij gebruik van beschadigde netstekkers, netkabels en verlengkabels bestaat levensgevaar door elektrische schokken!

Controleer de netstekker, het netsnoer en het verlengsnoer voor elk gebruik op beschadigingen en gebruik ze alleen als ze in perfecte staat verkeren.

Laat beschadigde onderdelen onmiddellijk vervangen door een persoon met specialistische kennis.

⚠ WAARSCHUWING

Gevaar voor letsel door hogedrukstraal!

Uit een defect toestel en accessoires of bij een verkeerde installatie kan een hogedrukstraal ontsnappen en ernstig letsel veroorzaken.

Controleer het toestel en de accessoires voor elk gebruik op beschadigingen en fouten in de installatie.

Laat eventuele schade onmiddellijk repareren en gebruik het apparaat en de accessoires alleen als ze in perfecte staat verkeren en correct zijn geïnstalleerd.

⚠ WAARSCHUWING

Gevaar voor letsel door hogedrukstraal!

Een hogedrukstraal kan uit het apparaat en de accessoires onder druk ontsnappen en ernstig letsel veroorzaken.

Houd het hogedrukpistool en de straalbuis met beide handen vast.

Bevestig de triggerhendel niet in geactiveerde positie. Maak het apparaat drukloos en trek de stekker uit het stopcontact voordat u de hogedrukslang of het hoge- drukpistool losmaakt, demonteert of aanbrengt of werk- zaamheden aan het apparaat of de accessoires uitvoert.

Druk de veiligheidspal op het hogedrukpistool naar vo- ren voordat u de straalbuis, straalpijp of toebehoren (bijv. T-Racer, schuimlans) losmaakt, demonteert of monteert.

Werking met hoge druk

Instructie

Het apparaat is uitgerust met een drukschakelaar. De motor start alleen als de triggerhendel wordt overgehaald.

1. Controleer voor elk gebruik het apparaat op beschadigingen en lekken, zie hoofdstuk Voor elk gebruik.
2. De apparaatschakelaar op "I/ON" zetten.
3. De veiligheidsgrendel naar achteren duwen. De hogedrukpistool is ontgrendeld.
4. Aan de triggerhendel trekken.
5. Stel de werkdruk en de waterhoeveelheid traploos in door de druk- en hoeveelheidsregelaar (+/-) te draaien.

Werking met reinigingsmiddel

⚠ WAARSCHUWING

Gezondheidsrisico door verkeerde omgang met reinigingsmiddelen!

Onjuiste omgang met schoonmaakmiddelen kan uw gezondheid en die van anderen in gevaar brengen.

Neem de veiligheids- en toepassingsvoorschriften van de fabrikanten van het reinigingsmiddel in acht en handel dienovereenkomstig.

LET OP

Beschadigingsgevaar door verkeerde omgang met reinigingsmiddelen!

Een verkeerde omgang met reinigingsmiddelen kan het apparaat, de accessoires en de behandelde voorwerpen beschadigen.

Gebruik alleen door KÄRCHER goedgekeurde reini- gingsmiddelen.

Neem de veiligheids- en toepassingsvoorschriften van de fabrikanten van het reinigingsmiddel in acht en handel dienovereenkomstig.

Volg de instructies over dosering en contacttijd.

Gebruik niet te veel reinigingsmiddelen om het milieu niet overmatig te belasten.

Instructie

KÄRCHER-reinigingsmiddelen garanderen een storingsvrij gebruik. Vraag om advies of bestel onze catalogus of de informatiebladen bij onze reinigingsmiddelen.

Instructie

De toepassing van reinigingsmiddelen met het apparaat is mogelijk met optionele accessoires, bijv. doseereenheid, reinigingsmiddelinjector, schuimlans voor bekers. Informeer uzelf of vraag om advies.

Werking met bekerschuimlans

1. Het reservoir losschroeven.

Afbeelding F

① Reservoir
② Schuimsproeier
③ Hogedrukpistool
④ Zuigslang
5 Set kappen

Bijmenging: 3=hoog, 2=middel, 1=laag

1. De gewenste kap in de zuigslang steken.
2. Het reinigingsmiddel in het reservoir doen.
3. Het reservoir aan de schuimsproeier schroeven.
4. De straalbuis loskoppelen van het hogedrukpistool.
5. De bekerschuimlans op het hogedrukpistool aanbrengen en met de hand vastdraaien.
6. De hogedrukreiniger in gebruik nemen.

Aanbevolen reinigingsmethode

1. Het reinigingsmiddel spaarzaam op het droge oppervlak sproeien en laten inwerken (niet laten opdrogen).
2. Het losgeweekte vuil met de hogedrukstraal wegspoelen.

Na gebruik met reinigingsmiddel

De bekerschuimlans moet na gebruik worden gespoeld om afzettingen van reinigingsmiddel te voorkomen.

1. Het reservoir losschroeven.
2. Het resterende reinigingsmiddel weer in de leveringsverpakking gieten.

3. Het reservoir met helder water vullen.

4. Het reservoir aan de bekerschuimlans schroeven.

5. De bekerschuimlans ca. 1 minuut lang gebruiken om resten reinigingsmiddel uit te spoelen.
6. Het reservoir legen.

Werking onderbreken

1. De triggerhendel loslaten.
   Het apparaat schakelt uit.
2. De veiligheidsgrendel naar voren duwen.
   De hogedrukpistool is beveiligd.

Gebruik verderzetten

1. De veiligheidsgrendel naar achteren duwen. De hogedrukpistool is ontgrendeld.
2. De triggerhendel bedienen.

Het apparaat wordt ingeschakeld.

Werking beëindigen

1. De watertoevoer sluiten.
2. De triggerhendel bedienen.
3. De apparaatschakelaar op "I/ON" zetten en het apparaat 5-10 s laten draaien.
4. De triggerhendel loslaten.
5. De apparaatschakelaar op "0/OFF" zetten.
6. De netstekker met droge handen uit het stopcontact trekken.
7. Demonteer de watertoevoerslang op de wateraansluiting van het apparaat.
8. De triggerhendel bedienen tot het apparaat drukloos is.
9. De veiligheidsgrendel naar voren duwen. De hogedrukpistool is beveiligd.

Transport

⚠VOORZICHTIG

Letsel- en beschadigingsgevaar door het niet in acht nemen van het gewicht!

Bij vervoer en opslag van het apparaat bestaat het risico van letsel en schade door het gewicht.

Bij het transport en de opslag van het apparaat het gewicht van het apparaat in acht nemen, zie hoofdstuk Technische gegevens.

Instructie

Er is minstens 1 helper nodig om het toestel op te tillen of te dragen.

- Vervoer het apparaat:

a Til het apparaat op en draag het aan het apparaatframe.
b Plaats het apparaat op een geschikt transport-middel (bv. een platformwagen) en beveilig het tegen wegglijden en kantelen.
c Laad het apparaat in een voertuig en beveilig het tegen wegglijden en kantelen volgens de geldende richtlijnen.

Opslag

⚠VOORZICHTIG

Letsel- en beschadigingsgevaar door het niet in acht nemen van het gewicht!

Bij vervoer en opslag van het apparaat bestaat het risico van letsel en schade door het gewicht.

Bij het transport en de opslag van het apparaat het gewicht van het apparaat in acht nemen, zie hoofdstuk Technische gegevens.

LET OP

Beschadigingsgevaar door vorst!

Niet volledig afgetapt water kan het apparaat en de accessoires tijdens het vriezen beschadigen.

Leeg het water volledig uit het apparaat en de accessoires.

Bescherm het apparaat en de accessoires tegen vorst.

Winkel unit

1. De werking beëindigen, zie hoofdstuk Werking beëindigen.
2. Demonteer de hogedrukslang of de hogedrukslangleiding aan de hogedrukaansluiting van het apparaat, zie hoofdstuk Toebehoren monteren.
3. De hogedrukslang van het hogedrukpistool verwijderen, zie hoofdstuk Toebehoren monteren.
4. Laat het water volledig uit de hogedrukslang en het hogedrukpistool met straalbuis lopen.
5. De netstekker met droge handen uit het stopcontact trekken.
6. Bewaar het apparaat en de accessoires in een vorstvrije ruimte.

Het apparaat met antivries spoelen

Als vorstvrij opbergen niet mogelijk is:

1. De watertoevoer sluiten.
2. Demonteer de watertoevoerslang op de wateraansluiting van het apparaat.
3. Laat het water uit het apparaat lopen.
4. In de handel verkrijgbaar vorstbeschermingsmiddel door het apparaat pompen.

Instructie

In de handel verkrijgbaar vorstbeschermingsmiddel voor motorvoertuigen op glycolbasis gebruiken. De instructies van de fabrikant van het vorstbeschermingsmiddel in acht nemen.

1. De apparaatschakelaar op "ON" zetten.

2. Bedien de triggerhendel maximaal 1 min. totdat het antivriesmiddel uit het apparaat is verwijderd.

3. De apparaatschakelaar op "0/OFF" zetten.

4. Demonteer de hogedrukslang of de hogedrukslangleiding aan de hogedrukaansluiting van het apparaat, zie hoofdstuk Toebehoren monteren.

5. De hogedrukslang van het hogedrukpistool verwijderen, zie hoofdstuk Toebehoren monteren.

6. Laat het water volledig uit de hogedrukslang en het hogedrukpistool met straalbuis lopen.

7. De netstekker met droge handen uit het stopcontact trekken.

8. Bewaar het apparaat en de accessoires binnens-huis.

Onderhoud

⚠ GEVAAR

Per ongeluk opstartend apparaat

Verwondingsgevaar, elektrische schok

Schakel het apparaat vóór alle werkzaamheden uit en trek het netsnoer uit.

Instructie

Afgewerkte olie mag alleen op de daardoor bestemde verzamelpunten worden afgevoerd. Geef afgewerkte olie daar af. Verontreinigen van het milieu met afgewerkte olie is strafbaar.

Veiligheidsinspectie/onderhoudscontract

Met uw dealer kunt u een regelmatige veiligheidsinspectie vastleggen of een onderhoudscontract afsluiten. Vraag hierover advies.

Onderhoudsintervallen

Voor elk gebruik

• Controleer de netstekker, het netsnoer en de verlengkabels op beschadigingen.
  Beschadigde onderdelen onmiddellijk door de ge- autoriseerde klantenservice of een elektricien laten vervangen.
• Controleer de hogedrukslang, het hogedrukpistool, de straalbuis en de accessoires op beschadigingen. Beschadigde onderdelen onmiddellijk vervangen.
• Het apparaat op dichtheid controleren. 3 druppels waterverlies per minuut zijn toegestaan. Bij grotere lekkage contact opnemen met de klan-tenservice.

Wekelijks

LET OP

Gevaar voor schade door water in de olie!

Als de olie melkachtig is, zit er water in de olie, wat de hogedrukpomp beschadigt.

Gebruik het apparaat niet met melkachtige olie.

Neem contact op met Kärcher Service.

- Controleer het oliepeil van de hogedrukpomp, zie hoofdstuk Controleer/corrigeer het oliepeil van de hogedrukpomp.

- De fijnfilter reinigen, zie hoofdstuk Fijnfilter reinigen.

Om de 500 bedrijfsuren, minstens jaarlijks

• Het onderhoud van het apparaat door de klanten-service laten uitvoeren.
• De olie van de hogedrukpomp verversen, zie hoofdstuk Vervang de olie van de hogedrukpomp.

Fijnfilter reinigen

1. De watertoevoer sluiten.
2. Maak het apparaat drukloos, zie hoofdstuk Werking beëindigen.
3. De wartelmoer eraf schroeven.

Afbeelding G

① Fijnfilterbehuizing

② Fijnfilter

③ Aansluitstuk

④ Wartelmoer

1. Het aansluitstuk eruit trekken.
2. De fijnfilter uit de fijnfilterbehuizing trekken.
3. Het fijnfilter afspoelen met helder water of uitblazen met perslucht.
4. Het fijnfilter in de filteromhulsel steken.
5. De aansluitstukken aanbrengen.
6. De wartelmoer handvast aandraaien.

Vervang de olie van de hogedrukpomp

LET OP

Gevaar voor schade bij het aftappen van de olie van de hogedrukpomp!

Het aftappen van de olie tijdens het gebruik beschadigt de hogedrukpomp.

Draai de olieaftapplug er niet uit als het apparaat in werking is.

1. De apparaatschakelaar op "0/OFF" zetten.

⚠ WAARSCHUWING

Verbrandingsgevaar!

De olie van de hogedrukpomp kan zeer heet zijn en verbranding veroorzaken.

Laat het apparaat afkoelen voordat u de olie van de ho- gedrukpomp aftapt.

1. Het apparaat laten afkoelen.

2. Plaats een geschikte bak (oliebestendig, inhoud min. 1,5 l) onder de olieaftapplug. Het toestel moet horizontaal staan, zie hoofdstuk Het toestel bevestigen of opstellen.

Afbeelding H

① Oliepeilstok met ontluchtingsventiel
②Oliepeilindicatie
③Olieaftapplug
4. Draai de olieaftapplug linksom los met een ringsleutel of copsleutel.
5. De olie van de hogedrukpomp volledig aftappen.
6. Vervang de afdichtingsring op de aftapplug.
7. Draai de aftapplug rechtsom en draai hem vast.
8. Vul met nieuwe olie, zie hoofdstuk Controleer/corri-geer het oliepeil van de hogedrukpomp.
9. Verwijder de gebruikte olie op een milieuvriendelijke manier en in overeenstemming met de plaatselijke voorschriften.
10. Na elk contact met de olie de handen grondig wassen met water en zeep.

Hulp bij storingen

⚠ GEVAAR

Per ongeluk opstartend apparaat, contact van stroomvoerende delen

Verwondingsgevaar, elektrische schok

Schakel vóór werkzaamheden aan het apparaat het apparaat uit.

Trek de netstekker eruit.

Laat alle controles en werkzaamheden aan elektrische delen door deskundig personeel uitvoeren.

Neem bij storingen die niet in dit hoofdstuk worden vermeld contact op met een bevoegde klantenservice.

Het apparaat kan niet gestart worden

1. Het netsnoer op schade controleren.
2. De netspanning controleren.
3. Als het apparaat oververhit is:

a De apparaatschakelaar op "0/OFF" zetten.

b Laat het apparaat minstens 15 minuten lang afkoelen.

c De apparaatschakelaar op "I/ON" zetten.

1. Neem bij een elektrisch defect contact op met de klantenservice.

Het apparaat bereikt niet de vereiste druk

1. Controleren of de hogedruksproeier de juiste maat heeft (zie hoofdstuk "Technische gegevens").
2. Sproeier reinigen of vernieuwen.
3. Het apparaat ontluchten (zie hoofdstuk "Wateraansluiting/Apparaat ontluchten").
4. Het fijnfilter reinigen, indien nodig vernieuwen (zie hoofdstuk "Verzorging en Onderhoud/Wekelijks").

Technische gegevens

				HD 9/20-4 S ST Classic	HD 10/21-4 S ST Classic	HD 10/25-4 S ST Classic	HD 13/18-4 S ST Classic	HD 17/15-4 S ST Classic
Landvariant
Land EU EU EU EU EU
Elektrische aansluiting
Spanning			V		400		400
F	a	s	e		~	3	3	3

1. Watertoevoerhoeveelheid controleren (voor de vereiste hoeveelheid zie hoofdstuk "Technische gegevens").
2. Neem indien nodig contact op met de klantenservice.

De waterhoeveelheid is te gering

1. Wanneer u een lange hogedrukslang of een hoge- drukslang met een kleine doorsnede gebruikt, dan een grotere hogedruksproeier op de straalbuis aan- brengen.

De pomp is ondicht.

Tot 3 druppels wateruitlaat per minuut zijn toegestaan.

- Bij grotere ondichtheid van het apparaat door de klantenservice laten controleren.

De pomp klopt

1. Watertoevoerhoeveelheid controleren (voor de vereiste hoeveelheid zie hoofdstuk "Technische gegevens").
2. Het apparaat ontluchten (zie hoofdstuk "Wateraansluiting/Apparaat ontluchten").
3. Het fijnfilter reinigen, indien nodig vernieuwen (zie hoofdstuk "Verzorging en Onderhoud/Wekelijks").
4. Neem indien nodig contact op met de klantenservice.

De toevoeging van reinigingsmiddel is te gering

1. Controleer of de gebruikte bekerschuimlans overeenkomt met het volume van het apparaat.
2. De beker van de bekerschuimlans navullen.
3. Een grotere kap op de zuigslang steken.
4. De zuigslang en de bekerschuimlans op afzettingen van reinigingsmiddel controleren. Afzettingen met lauw water verwijderen.
5. Neem indien nodig contact op met de klantenservice.

De schuimvorming is te gering

1. Controleer of de gebruikte bekerschuimlans overeenkomt met het volume van het apparaat.
2. De zuigslang en de bekerschuimlans op afzettingen van reinigingsmiddel controleren. Afzettingen met lauw water verwijderen.
3. Neem indien nodig contact op met de klantenservice.

Garantie

In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice.

(adres zie achterzijde)

		HD 9/20-4 S ST Classic	HD 10/21-4 S ST Classic	HD 10/25-4 S ST Classic	HD 13/18-4 S ST Classic	HD 17/15-4 S ST Classic
Frequentie Hz 50 50 50 50 50
Maximaal toegestane netimpedantie	- - 0.0452			+j0.0283	0.0452 +j0.0283	0.0452 +j0.0283
Aansluitvermogen kW 7 8 8,8 8,8 9
Beschermingsgraad IPX5 IPX5 IPX5 IPX5 IPX5
Netbeveiliging (traag, C karakteristiek)	A	1	6	1	6	1
Verlengsnoer 10 m	mm ^2	2,5 2,5 2,5 2,5 2,5
Verlengsnoer 30 m	mm ^2	4	4	4	4	4
Wateraansluiting
Toevoerdruk (max.)	MPa	1 1 1 1 1
Toevoertemperatuur (max.)	°C	60 60 60 60 60
Toevoerdebiet (min.)	l/min	18 20 20 25 31,6
Aanzuighoogte (max.)	m	0,5 0,5 0,5 0,5 0,5
Minimumlengte watertoevoerslang	m	7,5	7,5	7,5	7,5	7,5
Minimumdiameter watertoevoerslang	in	1	1	1	1	1
Zuigfilter bestelnummer		4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0
Gegevens capaciteit apparaat
Sproeiergrootte van de standaard-sproeier		047 050 045 075 105
Werkdruk water met standaard mondstuk	M	P	a	2	0	2
Bedrijfsoverdruk (max.)	MPa	26 27 31 24 21
Opbrengst, water	l/min	15	16,67	16,67	21,67	28,33
Reactiekracht van het hogedruk-pistool	N	5	0	5	7	6
Hogedrukpomp
Type olie		Motorolie	Motorolie	Motorolie	Motorolie	Motorolie
SAE viscositeitsgraad		15W-40	15W-40	15W-40	15W-40	15W-40
Inhoud	I	0,65	0,65	0,65	0,65	1,2
Afmetingen en gewichten
Typisch bedrijfsgewicht	kg	44,8	48,4	54,4	54,4	59,2
Lengte	mm	720 720 720 720 720
Breedte	mm	522 522 522 522 522
Hoogte	mm	418 418 418 418 418
Berekende waarden conform EN 60335-2-79
Hand-arm-vibratiewaarde m/s	^2	2,6 2,8 3,7 2,9 3,0
Onzekerheid K	m/s ^2	0,8 0,8 0,9 0,8 0,8
Geluidsdrukniveau L _pA	d	B	(	A	7	1
Onzekerheid K _pA	dB(A)	3	3	3	3	3
Geluidsvermogensniveau L _WA + onzekerheid K _WA	d	B	(	A	8	6

Uitzondering volgens verordening (EU) 2019/1781 bijlage I punt 2 (12): j)

Technische wijzigingen voorbehouden.

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op

de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlijnen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid.

Product: Hogedrukreiniger

Type: 1.367-xxx.x

Relevante EU-richtlijnen

2000/14/EG

2006/42/EG (+2009/127/EG)

2011/65/EU

2014/30/EU

2009/125/EG

Toegepaste bepaling(en)

(EU) 2019/1781

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

HD 9/20-4 S St Classic

HD 10/21-4 S St Classic

EN 61000-3-11: 2000

HD 10/25-4 S St Classic

HD 13/18-4 S St Classic

HD 17/15-4 S St Classic

EN 62233: 2008

Toegepaste nationale normen

Geluidsvermogensniveau dB(A)

HD 9/20-4 S St Classic

Gemeten: 85

Gegarandeerd: 88

HD 10/21-4 S St Classic

Gemeten: 84

Gegarandeerd: 86

HD 10/25-4 S St Classic

Gemeten: 89

Gegarandeerd: 91

HD 13/18-4 S St Classic

Gemeten: 89

Gegarandeerd: 91

HD 17/15-4 S St Classic

Gemeten: 91

Gegarandeerd: 93

De ondergetekenden handelen in opdracht en met volmacht van de directie.

Gevolmachtigde voor de documentatie:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Piemērotie saskaņotie standarti

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

HD 9/20-4 S St Classic

HD 10/21-4 S St Classic

EN 61000-3-11: 2000

HD 10/25-4 S St Classic

HD 13/18-4 S St Classic

HD 17/15-4 S St Classic

EN 62233: 2008
