Type de produit	Programmeerbare laboratoriumvoeding
Marque	Voltcraft
Modèle	HPS13030
Tension de sortie	1-30 V/DC
Courant de sortie	0-30 A
Puissance de sortie	900 W
Tension d'alimentation	220-240 V AC, 50/60 Hz
Fusible secteur	5x20 mm, F8AL250V
Dimensions (L x H x P)	200 x 90 x 215 mm
Poids	6 kg
Affichage	LCD met weergave van spanning, stroom, status (CV/CC)
Réglage	Digitale draaiknoppen met fijne en grove afstelling
Emplacements mémoire	3 (P1, P2, P3) vrij programmeerbaar
Commande à distance	Via externe spanning 0-5 V of potentiometer 5 kΩ, met ON/OFF-functie
Protections	Overspanning (OVP), overbelasting (OLP), oververhitting (OTP)
Refroidissement	Thermostatisch geregelde ventilator
Sorties	Voor: veiligheidsbussen 4 mm (max. 5 A); Achter: schroefklemmen (nominale stroom)
Classe de protection	1
Température de fonctionnement	0 tot +40 °C
Humidité relative	10-80 % zonder condensatie
PFC active	Ja (>0.95)
Efficacité	86%
Ondulation résiduelle (eff)	5 mV / 40 mA
Entretien et nettoyage	Uitschakelen voor reiniging; gebruik een droge, pluisvrije doek; vervang de zekering door een identiek type
Pièces détachées	Netzekering 5x20 mm F8AL250V
Information générale	Alleen voor gebruik binnenshuis; ventilatieopeningen niet afdekken; veiligheidsvoorschriften in acht nemen

Veelgestelde vragen - HPS13030 VOLTCRAFT

Hoe stel ik de spanning en stroom in?

Draai aan de draaiknop VOLTAGE om de spanning in te stellen en CURRENT voor de stroom. Druk kort op de knop om te schakelen tussen fijne (tienden) en grove (hele getallen) afstelling. Na 3 seconden inactiviteit keert het display terug naar normaal.

Hoe gebruik ik de geheugenplaatsen (P1/P2/P3)?

Zet de schakelaar MODE op Preset. Selecteer de geheugenplaats met de schakelaar RECALL (P1, P2 of P3). De vooringestelde spanning wordt weergegeven en de uitgang levert deze spanning. Om te programmeren, zet MODE op Set, selecteer de plaats en stel vervolgens spanning en stroom in met de voorste knoppen.

Hoe reset ik de voorinstellingen P1/P2/P3?

Houd de knop VOLTAGE ongeveer 30 seconden ingedrukt om het menu te openen. Draai aan VOLTAGE tot rPr en no worden weergegeven, draai dan aan CURRENT om naar YES te gaan. Druk op CURRENT om het resetten te bevestigen. Druk op VOLTAGE om af te sluiten.

Hoe gebruik ik de afstandsbediening?

Zet de schakelaar MODE op Remote Ctrl. Sluit een externe spanning (0-5 V) of een potentiometer (5 kΩ) aan volgens het meegeleverde schema. De contacten zijn: 1 (+5V), 2 (spanningsinstelling), 3 (stroominstelling), 4 (aarde), 5 (uitgang ON/OFF). De DC-uitgang kan worden in- of uitgeschakeld via een contact tussen 4 en 5.

Wat betekenen de weergaven CV, CC en REAR CONTROL?

CV (groen): constante spanning. CC (rood): constante stroom (actieve stroombegrenzer). REAR CONTROL: geeft aan dat de modus Preset of Remote Control actief is, de voorste bediening is dan uitgeschakeld.

Wat te doen bij foutmelding OVP, OLP, OTP?

Deze codes geven een geactiveerde beveiliging aan: OVP (overspanning), OLP (overbelasting), OTP (oververhitting). Koppel de belasting onmiddellijk los en schakel het apparaat uit. Wacht tot alle indicaties uit zijn en schakel dan weer in. Als de fout aanblijft, neem dan contact op met de klantenservice.

Hoe vervang ik de zekering?

Schakel het apparaat uit en trek alle kabels los. Til de achterste zekeringhouder (19) op met een schroevendraaier. Vervang de defecte zekering door een identieke (5x20 mm, F8AL250V voor dit model). Druk de zekeringhouder er weer in.

Kan ik dit apparaat gebruiken als acculader?

Nee, de laboratoriumvoeding is geen lader. Gebruik voor het laden van accu's een geschikte lader met een uitschakelfunctie voor de laadstroom.

Wat is het verschil tussen de voor- en achteruitgangen?

De vooruitgangen (veiligheidsbussen 4 mm, max. 5 A) zijn beperkt tot 5 A. De achteruitgangen (schroefklemmen) kunnen de volledige nominale stroom (30 A) aan. Gebruik voor stromen boven 5 A de achterste klemmen. Beide uitgangen leveren dezelfde spanning.

Hoe reinig ik het apparaat?

Schakel de stroom uit. Reinig de behuizing met een droge, pluisvrije doek. Gebruik geen agressieve schoonmaakmiddelen, isopropylalcohol of chemische oplosmiddelen.

GEBRUIKSAANWIJZING HPS13030 VOLTCRAFT

NL Gebruiksaanwijzing

Programmeerbare labtransformator

Bestelnr. 512319 (HPS-11530)/512335 (HPS-11560)/

1. Inleiding 72
2. Verklaring van de symbolen....72
3. Beoogd gebruik....73
4. Leveringsomvang 74
5. Eigenschappen en functies....74
6. Veiligheidsinstructies 75

a) Algemene informatie....75
b) Aangesloten apparaten 76

1. Bedieningselementen....77
2. Bediening....79

a) De voedingskabel aansluiten....79
b) Het apparaat installeren 79
c) Algemene informatie....79
d) Toegevoegde functies....81
e) Normale werking....81
f) Geheugenwerking "Vooraf ingesteld" en "Instellen" 83
g) Vooraf ingestelde uitgangswaarden (P1/P2/P3) resetten naar de standaard fabriekswaarden ....84
h) Werking via afstandsbediening "Remote Ctrl" 85

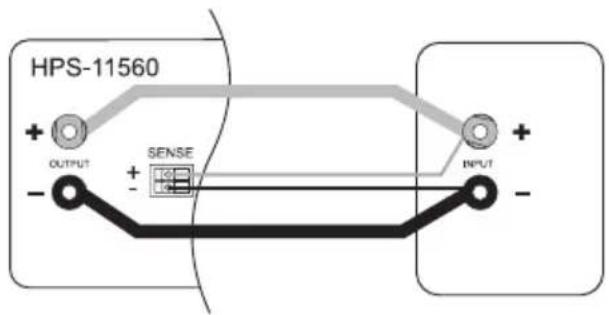

1. "SENSE"-FUNCTIE (ALLEEN HPS-11560) 88

2. Beveiligingsmechanismen 89

3. Problemen oplossen....90
4. Onderhoud en reiniging....91
5. Verwijdering 92
6. Technische gegevens 92

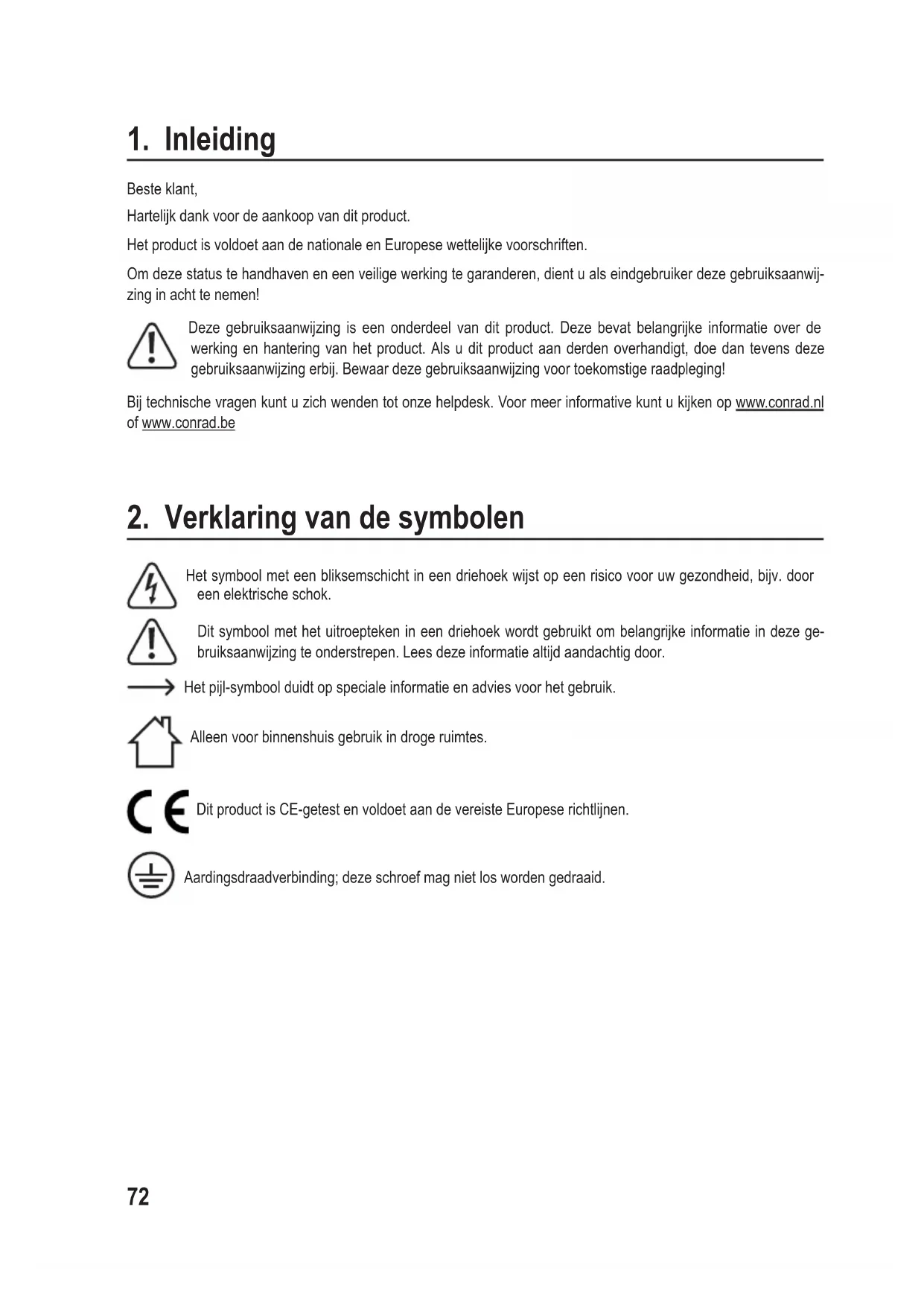

1. Inleiding

Beste klant,

Hartelijk dank voor de aankoop van dit product.

Het product is voldoet aan de nationale en Europese wettelijke voorschriften.

Om deze status te handhaven en een veilige werking te garanderen, dient u als eindgebruiker deze gebruiksaanwijzing in acht te nemen!

Deze gebruiksaanwijzing is een onderdeel van dit product. Deze bevat belangrijke informatie over de werking en hantering van het product. Als u dit product aan derden overhandigt, doe dan tevens deze gebruiksaanwijzing erbij. Bewaar deze gebruiksaanwijzing voor toekomstige raadpleging!

Bij technische vragen kunt u zich wenden tot onze helpdesk. Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be

2. Verklaring van de symbolen

Het symbool met een bliksemschicht in een driehoek wijst op een risico voor uw gezondheid, bijv. door een elektrische schok.

Dit symbool met het uitroepteken in een driehoek wordt gebruikt om belangrijke informatie in deze gebruiksaanwijzing te onderstrepen. Lees deze informatie altijd aandachtig door.

Het pijl-symbool duidt op speciale informatie en advies voor het gebruik.

Alleen voor binnenshuis gebruik in droge ruimtes.

Dit product is CE-getest en voldoet aan de vereiste Europese richtlijnen.

Aardingsdraadverbinding; deze schroef mag niet los worden gedraaid.

3. Beoogd gebruik

De labtransformator dient als potentiaalvrije gelijkspanningsbron om laagspanningsverbruikers te gebruiken. De instelbare uitgang kan worden getapt met maximaal 5 A aan de voorkant en tot de volledige nominale stroom aan de achterkant. De vooruitgang is beperkt tot 5 A en beschermd tegen overbelasting. Bij het in serie schakelen van de uitgangen van meerdere voedingen kunnen spanningen van >75 V/DC ontstaan, die gevaarlijk zijn wanneer aangeraakt. Daarom moeten uit veiligheidsoverwegingen bij hogere spanningen geïsoleerde kabels/meetkabels worden gebruikt. De aansluiting aan de voorkant gebeurt met 4 mm veiligheidsbussen en aan de achterkant met hoogstroom-busschroefconnectoren. De uitgangen (voor- en achterkant) zijn met elkaar verbonden.

De aansluitkabels moeten groot genoeg zijn. Als de geleidersectie te klein is, kan dit leiden tot oververhitting en brand.

De uitvoergegevens van de laboratoriummeetapparatuur zijn als volgt:

Type Uitgangsspanning Uitgangsstroom
HPS-11530 1 - 15 V/DC 0 - 30 A
HPS-11560 1 - 15 V/DC 0 - 60 A
HPS-13015 1 - 30 V/DC 0 - 15 A
HPS-13030 1 - 30 V/DC 0 - 30 A
HPS-16010 1 - 60 V/DC 0 - 10 A

De stroom en spanning kunnen continu worden ingesteld via digitale draaiknoppen met behulp van grove en fijne instellingen, zodat de waarden snel en nauwkeurige kunnen worden ingesteld. De waarden worden weergegeven op de gestructureerde LC-display. Een vermogenslimiet voor constant voedingsgebruik kan vooraf worden ingesteld zonder een kortsluitbalk.

De transformator kan op afstand worden bediend. Een externe spanning (0 - 5 V/DC) of externe potentiometer (5 kOhm) kan worden gebruikt om de uitgangsspanning en uitgangsstroom in te stellen. De DC-uitgang wordt in- en uitgeschakeld via een schakelcontact.

Model HPS-11560 is bovendien voorzien van een afstandssensorfunctie (SENSE). Op deze manier kan de spanningsval bij hoge laststromen worden gecompenseerd. De uitgangsspanning van de elektrische verbruiker blijft absoluut stabiel en onafhankelijk van de belasting.

Drie vrij programmeerbare geheugenplekken kunnen worden toegewezen aan verschillende vaste spanningen en stroomlimieten. De keuzeschakelaar zit op de achterzijde van het apparaat.

Het apparaat is beschermd tegen overbelasting en kortsluiten en is voorzien van een veiligheidsonderbreking in het geval van overtemperatuur.

De labtransformator is ontworpen in overeenstemming met beschermingsklasse 1. Het is alleen goedgekeurd voor aansluiting op schokvrije stopcontacten en een wisselstroom van 230 V/AC, veelal gebruikt in huishoudens.

Het stopcontact moet zich dicht in de buurt van het apparaat bevinden en eenvoudig te bereiken zijn, anders moet er een noodstop worden gemonteerd.

Gebruik onder ongunstige omstandigheden is niet toegestaan. Ongunstige omgevingsomstandigheden zijn:

• vocht of hoge luchtvochtigheid
• stof en brandbare gassen, dampen of oplosmiddelen
• Onweer of dergelijke omstandigheden zoals krachtige elektrostatische velden, enz.

Dit product is alleen bedoeld voor gebruik binnenshuis. Gebruik het niet buitenshuis. Contact met vocht, bijv. in de badkamer, moet absoluut worden vermeden.

Om veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen. Als het product voor andere doeleinden wordt gebruikt dan hierboven beschreven, kan het worden beschadigd. Bovendien kan onjuist gebruik resulteren in kortsluiting, brand, elektrische schokken of andere gevaren. Lees de gebruiksaanwijzing goed door en bewaar deze op een veilige plek. Het product mag alleen samen met de gebruiksaanwijzing aan derden worden doorgegeven.

Alle bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

4. Leveringsomvang

• Labtransformator
• Afstandsaansluiting
  • Kabel met aardingscontact
• Gebruiksaanwijzing

Meest recente gebruiksaanwijzing

Download de meest recente gebruiksaanwijzing via www.conrad.com/downloads of scan de afgebeelde QR-code. Volg de aanwijzingen op de website.

5. Eigenschappen en functies

• Deze labtransformator werkt met hoogontwikkelde combinatieschakelingstechnologie en actieve PFC (powerfactor-correctie). Dit garandeert een stabiele uitgangsspanning en een hoge mate van effectiviteit. De DC-uitgangen zijn geïsoleerd en voorzien van een beschermende isolatie tegen de netspanning. Voor de secundaire DC-aansluiting zitten er twee gekleurde veiligheidscontacten aan de voorkant max. 5A) en twee hoogbelaste schroefklemmen aan de achterkant (volledig nominaal stroombereik).
• De gestructureerde display toont de spanning en stroom (V = Volt = elektrische spanningseenheid, A = Ampère = elektrische stroomeenheid) en de statusweergave in het geval van verstoringen in het apparaat.
• Het apparaat is voorzien van verschillende ingebouwde beschermingsmechanismen, zoals overbelastingsbeveiliging, stroombegrenzing, oververhittingsbeveiliging, enz. voor een veilige en betrouwbare werking.
• De transformator wordt gekoeld door een temperatuurgestuurde ventilator. Zorg daarom voor voldoende lucht-circulatie.
• De uitgangsspanning en uitgangsstroom van de transformator zijn oneindig instelbaar.

Lees de gebruiksaanwijzing aandachtig door en neem vooral de veiligheidsinformatie in acht. Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd, aanvaarden wij geen verantwoordelijkheid voor hieruit resulterend persoonlijk letsel of materiële schade. In dergelijke gevallen vervalt de aansprakelijkheid/garantie.

a) Algemene informatie

• Dit apparaat is geen speelgoed. Houd het buiten het bereik van kinderen en huisdieren.
• Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden.
• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke schokken, hoge vochtigheid, vocht, brandbare gassen, stoom en oplosmiddelen.
• Stel het product niet aan mechanische spanning bloot.

• Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan niet langer worden gegarandeerd als het product:

• zichtbaar is beschadigd,

• niet meer naar behoren werkt,
• gedurende een langere periode onder slechte omstandigheden is opgeslagen of
• onderhevig is geweest aan ernstige transportbelasting.

- Behandel het product met zorg. Schokken, stoten of zelfs een val van geringe hoogte kunnen het product beschadigen.

- Op industrieterreinen moeten de voorschriften ter voorkoming van ongevallen van de industriële arbeidersvereniging voor elektrische apparatuur en voorzieningen worden gevolgd. Transformators gebruikt in scholen, trainingsfaciliteiten, hobby- en DIY-werkplaatsen dienen alleen te worden gehanteerd wanneer onder toezicht van getraind, verantwoordelijk personeel.

- Zorg ervoor dat uw handen, uw schoenen, uw kleding, de vloer en alle schakelaars en de transformator droog zijn.

- Onder spanning staande onderdelen kunnen worden blootgesteld als afdekkingen worden geopend of onderdelen worden verwijderd, tenzij dit met de hand kan worden gedaan.

- Koppel het apparaat los van alle spanningsbronnen voordat u deze opent.

- Condensatoren in het apparaat kunnen nog steeds zijn opgeladen, zelfs als het apparaat is losgekoppeld van alle spanningsbronnen.

- Schakel de labtransformator niet onmiddellijk in nadat deze van een koude naar een warme omgeving is gebracht. In ongunstige omstandigheden kan de resulterende condensatie het apparaat vernietigen.

Laat het apparaat eerst op kamertemperatuur komen voordat u deze inschakelt.

- De plug-in transformator genereert hitte tijdens gebruik; zorg ervoor dat deze goed wordt geventileerd. Dek nooit de ventilatieopeningen af van het apparaat af!

- Stel het apparaat nooit bloot aan direct zonlicht. Houd het apparaat uit de buurt van hittebronnen. Het apparaat kan anders oververhit raken.

• Laat transformators en aangesloten elektrische verbruikers niet onbeheerd achter wanneer werkzaam.
• Plaats geen met vloeistof gevulde containers, zoals een vaas of plantenpot, op of naast de transformator. Als deze omvallen, kan het apparaat onherstelbaar worden beschadigd en bestaat er een groot risico op brand. Bij het werken met transformators is het dragen van metalen of geleidende sieraden, zoals kettingen, armbanden, ringen, enz. verboden.
• De transformator is niet ontworpen voor bevestiging aan mensen of dieren.
• Raadpleeg een expert als u vragen hebt over gebruik, veiligheid of aansluiting van het apparaat.
• Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door een technicus of een daartoe bevoegd servicecentrum.
• Als u nog vragen heeft die niet door deze gebruiksaanwijzing worden beantwoord, kunt u contact opne- men met onze technische dienst of ander technisch personeel.

b) Aangesloten apparaten

- Neem tevens de veiligheids- en gebruiksinstructies van andere apparaten die op het product zijn aangesloten in acht.

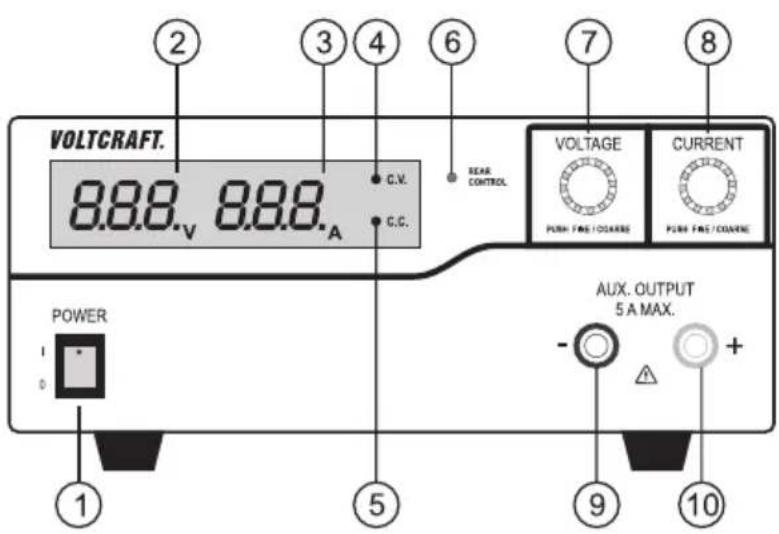

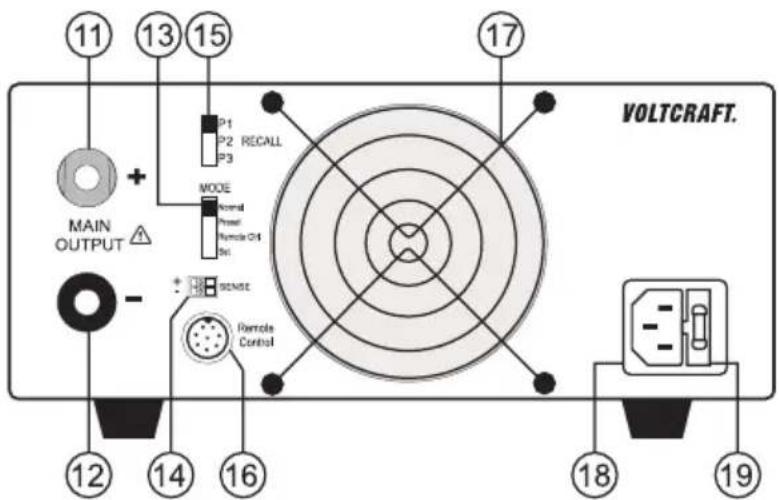

7. Bedieningselementen

1 Aan-/uitschakelaar om het apparaat in te schakelen (I=AAN =/0=UIT)
2 Spanningsweergave "V"
3 Stroomweergave "A"
4 Statusweergave uitgang "C.V." (constante spanningsmodus)
5 Statusweergave uitgang "C.C." (stroombegrenzer/constante stroommodus)
6 Statusweergave "REAR CONTROL" toont actieve afstandsbediening of vaste spanningsmodus
7 Spanningsregeling (met toetsfunctie voor grove / fijne afstelling)
8 Regeling van stroombegrenzer (met toetsfunctie voor grove / fijne afstelling)
9 Aansluiting minpool (max. 5 A!)
10 Aansluiting pluspool (max. 5A!)
11 Hoogbelaste aansluiting pluspool (schroefklem met contactfunctie)

12 Hoogbelaste aansluiting minpool (schroefklem met contactfunctie)
13 Schuifschakelaar voor het selecteren van de 4 bedrijfsmodi "MODE"
14 Aansluiting afstandssensor "SENSE" (alleen HPS-11560)
15 Schuifschakelaar voor het selecteren van de vrij instelbare vaste spanningsplekken "RECALL"
16 Verbinding afstandsbediening "Remote Control"
17 Temperatuurgestuurde interne ventilator Niet afdekken!
18 Geaarde laagvermogensaansluiting voor netvoedingskabel
19 Zekeringhouder voor de netzekering

8. Bediening

Deze labtransformator is geen lader. Gebruik geschikte laders met een laadstroomonderbreking om accu's op te laden.

De oppervlakte van de behuizing zal opwarmen wanneer lang in gebruik onder nominale belasting. Opgelet! Kans op brandwonden! Zorg daarom voor voldoende ventilatie voor de transformator en gebruik deze nooit gedeeltelijk of volledig afgedekt om schade te voorkomen.

Bij het aansluiten van een elektrische verbruiker, dient u ervoor te zorgen dat u deze niet aansluit terwijl ingeschakeld. Een ingeschakelde elektrische verbruiker kan vonken genereren wanneer aangesloten op de uitgangen van de transformator, waardoor de aansluitingen of de aangesloten kabels en/of hun klemmen vervolgens beschadigd kunnen raken.

Als u de transformator niet nodig hebt, schakel deze dan uit en koppel hem los van de netvoeding. De displays blijven enkele seconden branden na het uitschakelen om de interne condensatoren te ontlasten en de laatst ingestelde parameters op te slaan.

Zorg altijd voor voldoende kabeldoorsnede voor de DC-aansluitkabels, aangezien overbelasting brand in de kabel kan veroorzaken.

a) De voedingskabel aansluiten

1. Sluit de meegeleverde aardingskabel aan op de installatiepoort (18) voor laagspanningsapparatuur op de transformator. Zorg voor een stevige aansluiting.

2. Sluit de voedingskabel aan op een schokvrij stopcontact met beschermende aarding. De maximale lengte van de voedingskabel naar het stopcontact mag geen 2 m overschrijden.

b) Het apparaat installeren

Plaats de labtransformator op een stabiel, vlak en stevig oppervlak. Zorg ervoor dat de ventilatieopeningen in de behuizing niet worden afgedekt.

c) Algemene informatie

De labtransformator wordt gestuurd door een microprocessor en bediend via twee digitale bedieningen (incrementele encoders zonder eindpositie) met sensorfunctie. Hierdoor is een fijne grove bediening mogelijk.

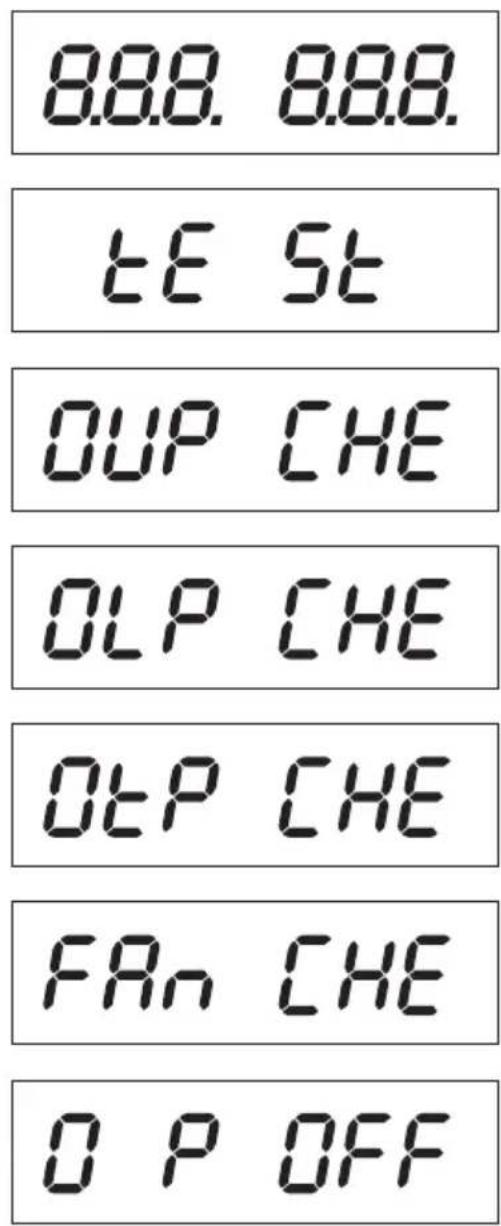

Er wordt een systeemcontrole uitgevoerd nadat u het apparaat inschakelt. De teststatus wordt weergegeven op de twee displays.

De weergaven verschijnen in deze volgorde:

- EU 3.0

Weergave van de huidige softwarestatus.

Een segmenttest om te bepalen of alle individuele segmenten van de display werken.

Vervolgens worden de LED-displays "C.V.", "C.C." en "REAR CONTROL" getest.

Een systeemtest van de beveiligingen begint daarna.

De overspanningsbeveiliging wordt getest.

De overbelastingsbeveiliging wordt getest.

De overtemperatuurbeveiliging wordt getest.

Ventilatortest Het snelheidsbereik van de ventilator wordt kort getest.

De ventilatorsnelheid zal eventjes hoorbaar verhogen

De afstandsbedieningsfunctie voor "uitgang uit" wordt getest. Het apparaat schakelt na deze stap op de normale gebruiks- weergavemodus.

De transformator kan in 4 modi worden gebruikt. Deze modi worden geselecteerd met de schuifschakelaar "MODE" (13) op de achterzijde. De volgende modi zijn beschikbaar:

Normal Normale werking. Spanning en stroom worden ingesteld op de voorzijde.

Preset

Geheugenwerking Er kunnen drie vaste spanningen in het apparaat worden opgeslagen en direct worden geselecteerd via deze "Vooraf ingesteld"-functie. De geheugenplekken worden geselecteerd met de schuifschakelaar "RECALL" (15). De bedieningen op de voorzijde zijn inactief.

Remote Ctrl

Werking via afstandsbediening De transformator kan op afstand worden bediend via een externe spanning of externe potentiometer. De afstandsinstellingen kunnen worden uitgevoerd voor zowel spanning als stroom. De bedieningen op de voorzijde zijn inactief.

Set

Werking via instellingen. De drie geheugenplekken kunnen vrij vooraf worden geprogrammeerd. Selecteer de geheugenplek met de schuifschakelaar "RECALL" (15) en voer de instellingen uit met de bedieningen (7, 8).

De afzonderlijke gebruiksmodi staan hieronder met meer details beschreven.

d) Toegevoegde functies

De transformator wordt automatisch gereset telkens wanneer u deze inschakelt. In het geval dat u het apparaat tijdens gebruik wilt resetten en niet wilt herstarten, voer dan een handmatige reset uit.

1. Houd de bedieningsknop VOLTAGE ongeveer 30 seconden ingedrukt om de MENU-modus te openen. "CCO" en "no" worden weergegeven.

1. Draai de bedieningsknop CURRENT totdat "CCO" en "YES" worden weergegeven.

1. Druk eenmaal op de bedieningsknop CURRENT om het apparaat te resetten. "YES" zal op de display verschijnen om een geslaagde reset te bevestigen.

1. Druk op de bedieningsknop VOLTAGE om de MENU-modus te verlaten.

e) Normale werking

De transformator kan tijdens de normale werking worden bediend via de bedieningen op de voorkant.

1. Zorg ervoor dat de schuifschakelaar "MODE" op de stand "Normal" staat.
2. Koppel aangesloten elektrische verbruikers los van de uitgang (9 en 10 of 11 en 12).
3. Gebruik de aan-/uitschakelaar (1) om de transformator in te stellen. De display (2 en 3) zal oplichten en na een korte zelftest verschijnen de stroom- en spanningsweergaven.

Stel de stroomlimiet in voordat u spanningswaarden instelt. als de stroomwaarde te hoog is, dan kunnen uw aansluitkabels beschadigd raken; als het te laag is (<1 A), dan kan de uitgangs-spanning worden beperkt.

MODE

Normal

Preset

Remote Ctrl

Set

De stroomlimiet instellen

Het beperken van de uitgangsstroom is een beveiligingsmechanisme ter bescherming van de elektrische verbruiker of aansluitkabels. De stroomlimiet kan vooraf worden ingesteld bij de uitgang zonder enige kortsluiting. De transformator verstrekt vervolgens de maximaal ingestelde stroom.

1. Koppel alle aangesloten elektrische verbruikers los van de transformator.
2. Stel de stroomlimiet in via de bediening "CURRENT" volgens uw specifieke toepassing.

3. Draai de bedieningsknop en een stroomlimietwaarde verschijnt.

4. Gebruik de aan-/uitschakelaar (1) om de transformator in te stellen. De display (2 en 3) zal oplichten en na een korte zelftest verschijnen de stroom- en spanningsweergaven.

Als er binnen 3 seconden geen instelling wordt gemaakt, zal de display terug naar de stroomweergave schakelen.

1. Draai de bedieningsknop naar links of rechts om de stroomlimiet in te stellen. Na het inschakelen blijft de sectie met de fijne instellingen (0,1 A) altijd actief. Dit wordt aangegeven door een ietwat lichter cijfer.

Druk lichtjes op de draaiknop vanaf de voorkant. Telkens wanneer u op de knop drukt, verandert de decimale positie (.0 of 0.1) van het instelbereik. Draaien verandert de waarde.

De instellingen kunnen grof (gehele getallen) of fijn (per tienden) worden gemaakt.

Wanneer de gewenste stroomwaarde is ingesteld, schakelt de display na 3 seconden terug op de normale weergave.

Als de vooraf ingestelde stroom tijdens de normale werking wordt bereikt, schakelt de transformator op de stroomlimietmodus en wordt de spanningswaarde verlaagd. Deze werking wordt aangegeven door de rode statusweergave "C.C." (5).

Uitgangsspanning instellen

De uitgangsspanning kan worden ingesteld via de bediening "VOLTAGE" (7). De grove en fijne instelling wordt op dezelfde wijze ingesteld als het instellen van de stroomlimiet.

Het is met het grote instelbereik mogelijk dat de spanningsinstelling ongeveer 1 - 2 seconden in beslag neemt wanneer u van een hoge naar een lage spanningswaarde wisselt.

In de normale modus werkt het apparaat in de constante spanningsmodus. Dit betekent dat de transformator een constante, vooraf ingestelde uitgangsspanning verstrekt. Deze werking wordt aangegeven door de groene statusweergave "CV" (4).

Een belasting aansluiten

Wanneer u een elektrische verbruiker aansluit, dient u ervoor te zorgen deze uitgeschakeld op de transformator aan te sluiten. Het maximale stroomverbruik van het aan te sluiten apparaat mag de capaciteit vermeld in de technische specificaties niet overschrijden.

Voor een aansluiting in serie van de uitgangen met meerdere voedingen, kan de resulterende spanning bij contact fataal zijn (>70 V/DC). U mag vanaf deze spanningswaarde alleen geïsoleerde accessoires gebruiken.

Gebruik geen niet-geïsoleerde metalen kabels en contacten.

Al deze blootgestelde gebieden moeten worden afgedekt met geschikt, vlambestendig isolatiemateriaal of door andere maatregelen en worden beschermd tegen direct contact en kortsluiting.

Zorg voor een kabeldiameter die groot genoeg is voor de beoogde stroom.

De transformator heeft twee uitgangen. Deze uitgangen hebben altijd dezelfde uitgangsspanning. Het verschil ligt echter in de stroomvoercapaciteit.

Bij de vooraansluitingen (9 en 10) kan slechts een stroom van max. 5 A worden getapt. Er is een geautomatiseerde stroomlimiet geïntegreerd.

De schroefaansluitingen op de achterkant zijn bestemd voor volledig nominale stroom.

Vanaf een uitgangsstroom van 20 A, raden wij de schroefklemfunctie van de achteraansluitingen aan om oververhitting van de stekkeraansluitingen te voorkomen.

1. Koppel alle aangesloten elektrische verbruikers los van de uitgang.
2. Gebruik de aan-/uitschakelaar (1) om de transformator in te stellen. De gebruiksweergave (2/3) zal oplichten en de stroom- en spanningsweergaven verschijnen op de display.
3. Stel de parameters in volgens uw specificaties zoals beschreven in het hoofdstuk "Starten".
4. Controleer nogmaals of de juiste uitgangsspanning is ingesteld.
5. Sluit de pluspool (+) van de elektrische verbruiker aan op de rode aansluiting "+" en de minpool (-) van de elektrische verbruiker op de zwart aansluiting "-" van de betreffende uitgang (voorkant = "AUX. OUTPUT", achterkant = "MAIN OUTPUT").

1. U kunt de aangesloten elektrische verbruiker nu inschakelen.

Het stroomverbruik van de aangesloten elektrische verbruiker wordt op de display (3) weergegeven in Ampère (A).

f) Geheugenwerking "Vooraf ingesteld" en "Instellen"

U kunt met de "Instellen"-functie drie vaste spanning, inclusief stroominstellingen, in het apparaat opslaan en deze direct selecteren via de "Vooraf ingesteld"-functie.

Alle drie geheugenplekken (P1, P2, P3) zijn vooraf in de fabriek ingesteld.

Deze worden als volgt toegewezen:

GeheugenType	P1 P2 P3
	Spanning	Stroom Spanning	Stroom Spanning	Stroom
HPS-11530	5 V Maximum 13,8 V Maximum				15 V	Maximum
HPS-11560 15 V
HPS-13015 25 V
HPS-13030 25 V
HPS-16010 55 V

Zorg ervoor dat er geen elektrische verbruikers zijn aangesloten.

1. Activeer de "Vooraf ingesteld"-functie via de schuifschakelaar "MODE" (13) aan de achterzijde. Stel de schakelaar in op de stand "Preset". De LED-display "REAR CONTROL" (6) op de voorkant zal oplichten. De draaibedieningen op de voorzijde zijn nu inactief.
2. Selecteer de gewenste geheugenplek "P1, P2 of P3" op de achterschuifschakelaar De corresponderende uitgangsspanning wordt aangegeven op de display (2).
3. U kunt de elektrische verbruiker nu aansluiten en inschakelen.

Schuif de schakelaar "MODE" (13) terug naar de stand "Normal" om de vaste spanningsfunctie te deactiveren. De LED-display "REAR CONTROL" (6) zal uitschakelen. Het apparaat schakelt terug op de normale transformatorwerking (koppel altijd eerst alle DC-verbruikers los!).

MODE

RECALL

Geheugenplekken toewijzen met "Instellen"

Aan alle drie geheugenplekken kunnen gebruiker-specifieke waarden worden toegewezen voor uitgangsspanning en stroomlimiet.

Zorg ervoor dat er geen elektrische verbruikers zijn aangesloten.

Ga hiertoe als volgt te werk:

1. Activeer de "Instellen"-functie via de schuifschakelaar "MODE" (13) aan de achterzijde. Stel de schakelaar in op de stand "Set". De LED-display "REAR CONTROL" (6) op de voorkant zal oplichten.
2. Selecteer de gewenste geheugenplek "P1, P2 of P3" op de achterschuifschakelaar "RECALL" (15). De betreffende waarden voor stroom en spanning worden aangegeven op de display (2/3). De draaibedieningen op de voorzijde (7 en 8) kunnen worden gebruikt om de gewenste uitgangsspanning en stroomlimiet in te stellen.

Herhaal deze stappen indien nodig met de andere geheugenplekken.

RECALL

1. Wanneer alle parameters zijn ingesteld, schuift u de schakelaar "MODE" (13) terug naar de stand "Preset" voor de vaste spanningswerking of naar de stand "Normal" voor de standaard werking.

g) Vooraf ingestelde uitgangswaarden (P1/P2/P3) resetten naar de standaard fabriekswaarden

U kunt in deze transformator vooraf drie spanningswaarden (inclusief stroominstellingen) instellen door middel van de drie geheugenplekken: P1, P2 en P3. Als u de geheugenplekken wilt resetten naar de standaard fabriekswaarden, gaat u als volgt te werk:

1. Houd de bedieningsknop VOLTAGE ongeveer 30 seconden ingedrukt om de MENU-modus te openen. "CCO" en "no" worden weergegeven.

1. Draai de bedieningsknop VOLTAGE totdat "rPr" en "no" worden weergegeven.

1. Draai de bedieningsknop CURRENT totdat "rPr" en "YES" worden weergegeven.

1. Druk eenmaal op de bedieningsknop CURRENT om de vooraf ingestelde waarden te resetten. "YES" zal oplichten wanneer de waarden succesvol zijn gereset.

1. Druk op de bedieningsknop VOLTAGE om de MENU-modus te verlaten.

U kunt met de ingebouwde "Remote control"-aansluiting (16) de spanning en stroom instellen via een externe spanningsbron of een externe instelbare weerstand (kort "poti" genoemd). De afstandsbediening wordt aangesloten op de ingebouwde stekker "Remote Control" (16) aan de achterzijde. Er is een afstandsaansluiting meegeleverd voor deze aansluiting.

Bij bediening op afstand moet ook het stroomregelpad worden aangesloten, omdat de uitgang anders overschakelt naar de stroomlimietmodus "C.C." en de uitgangsspanning begrenst.

Voorbereiding van de afstandsbedieningsaansluiting

1. Draai de laterale schroef van de meegeleverde aansluiting en verwijder het voorste zwarte contact door deze ietwat te draaien.
2. Steek vanaf de achterzijde vijf aansluitkabels met een geleiderdiameter van minstens 0,34mm ^2 door de metalen huls. Soldeer deze kabels voorzichtig aan kabelschoenen nr. 1, 2, 3, 4 en 5 van het zware contact. Zorg ervoor dat er geen kortsluitingen worden gecreëerd.

De nummers van de kabelschoenen staan aangegeven op de zwarte isolator.

1. Markeer de uiteinden van de kabels met de corresponderende contactnummers (1-5) om verwarring te vermijden.
2. Steek de zwarte contactstekker in de omgekeerde volgorde in de metalen huls en schroef stevig vast.

De contacten zijn als volgt toegewezen:

Contact 1 Interne stuurspanning + 5 V/DC (<50 mA)

Contact 2 Spanningsinstelling

Contact 3 Stroominstelling

Contact 4 Referentiemassa ("Aarde")

Contact 5 Uitgang aan/uit

Contact 6 - 8 Niet toegewezen

Bediening via externe spanningsbron

De transformator kan op afstand worden bediend met een externe spanningsbron van 0 tot 5 V/DC voor het volle spannings- en stroombereik.

Maak de aansluiting als volgt:

1. Sluit de aansluitkabels van de afstandsaansluitingen aan zoals staat afgebeeld:

Spanningsinstelling "U": Spanningsinstelling "I":

Aansluiting 2 op de pluspool (+) van de externe stuurspanning

Aansluiting 4 op de minpool (-) van de externe stuurspanning

Aansluiting 3 op de pluspool (+) van de externe stuurspanning

Aansluiting 4 op de minpool (-) van de externe stuurspanning

De spanning op de afstandsbedieningsaansluiting mag niet hoger zijn dan 5 V.

sluitingen mogen niet worden kortgesloten.

1. Schakel de transformator uit en sluit het afstandscontact vervolgens aan op de afstandsaansluiting op de achterzijde. Schroef de externe bevestigingsring erop.

2. Stel de spanning van de externe spanningsbron in op 0 V.

3. Schakel de transformator in.

4. Stel de MODE-schakelaar op de achterzijde in op de stand "Remote Ctrl". De "REAR CONTROL"-display zal oplichten.

5. De gewenste uitgangswaarde kan nu worden ingesteld via de externe spanningsbron. Controleer het gehele instellingsgedeelte op juiste werking. De uitgangsspanning kan worden gecontroleerd op de display.

Sluit de achterhoofduitgang (11, 12) kort met een kabel van voldoende dikte om de stroombediening te controleren (minstens 8 mm ^2 ). Controleer het gehele instellingsgedeelte op juiste werking.

1. Als deze afstandsbedieningsfunctie niet langer nodig is, stelt u de MODE-schakelaar in op de stand "Normal".

Bediening via een instelbare weerstand (poti)

De transformator kan op afstand worden bediend met een externe poti (5 Kohm) voor het volle spannings- en stroombereik.

Maak de aansluiting als volgt:

1. Sluit de aansluitkabels van de afstandsaansluitingen aan zoals staat afgebeeld.

Spanningsinstelling "U": Spanningsinstelling "I":

Aansluiting 1 op één uiteinde van de weerstand Aansluiting 1 op één uiteinde van de weerstand

Aansluiting 2 op het middelste schuifcontact van de weerstand

Aansluiting 4 op het tweede uiteinde van de weerstand

Aansluiting 3 op het middelste schuifcontact van de weerstand

Aansluiting 4 op het tweede uiteinde van de weerstand

Aansluitingen 1 en 4 mogen niet worden kortgesloten.

1. Schakel de transformator uit en sluit het afstandscontact vervolgens aan op de afstandsaansluiting op de achterzijde. Schroef de externe bevestigingsring erop.

2. Schakel de transformator in.

3. Stel de MODE-schakelaar op de achterzijde in op de stand "Remote Ctrl". De "REAR CONTROL"-display zal oplichten. De gewenste uitgangswaarden kunnen nu worden ingesteld via de externe poti.

4. Controleer het gehele instellingsgedeelte op juiste werking. De uitgangsspanning kan worden gecontroleerd op de display.

MODE

Sluit de achterhoofduitgang (11, 12) kort met een kabel van voldoende dikte om de stroombediening te controleren (minstens 8 mm ^2 ). Controleer het gehele instellingsgedeelte op juiste werking.

1. Als deze afstandsbedieningsfunctie niet langer nodig is, stelt u de MODE-schakelaar in op de stand "Normal".

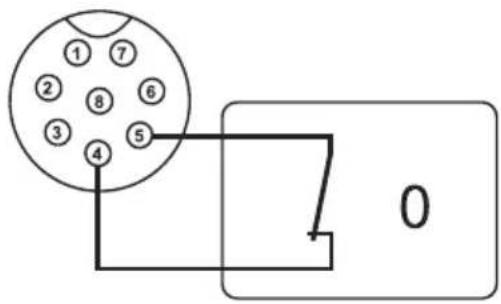

Afstandsbedieningsuitgang (aan/uit)

De DC-uitgang kan worden in- en uitgeschakeld via een schakelcontact.

Maak de aansluiting als volgt:

1. Sluit de aansluitkabels van de afstandsaansluitingen aan zoals staat afgebeeld.

2. Sluit aansluitingen 4 en 5 aan met een geïsoleerd schakelcontact.

Wanneer de uitgang is uitgeschakeld, toont de status "C.V." (4) terwijl "C.C." (5) knippert. de display zal vervolgens de huidige instellingen van de uitgangsspanning (2) en uitgangsstroom (3) aangeven.

1. Wanneer de uitgang is uitgeschakeld, kunt u de uitgangswaarden instellen met de bedieningsknoppen voor spanning (7) en stroomlimiet (8).

Er mag geen spanning worden toegepast op contacten 4 en 5.

1. Schakel de transformator uit en sluit het afstandscontact vervolgens aan op de afstandsaansluiting op de achterzijde. Schroef de externe bevestigingsring erop.
2. Schakel de transformator in.
3. Stel de MODE-schakelaar op de achterzijde in op de stand "Remote Ctrl". De "REAR CONTROL"-display zal oplichten.

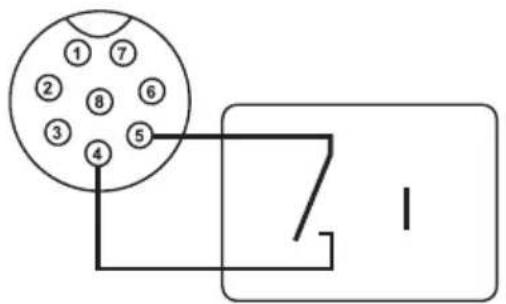

Als het schakelcontact is geopend, dan is de DC-uitgang actief; wanneer gesloten, is de DC-uitgang uitgeschakeld. Controleer of de schakelfunctie correct werkt.

Wanneer de DC-uitgang is uitgeschakeld, wordt "O P OFF" weergegeven.

1. Als deze afstandsbedieningsfunctie niet langer nodig is, stelt u de MODE-schakelaar in op de stand "Normal".

9. "SENSE"-FUNCTIE (ALLEEN HPS-11560)

De HPS-11560 heeft een automatische spanningsregeling voor de hoogbelaste achteruitgang. Hiervoor worden twee afzonderlijke meetkabels parallel op de aansluitkabels aangesloten. De potentiaalval die optreedt op de aansluitkabels wordt op deze twee meetkabels gemeten. De labtransformator compenseer automatische voor deze spanningsval, zodat de daadwerkelijk ingestelde spanning aan de elektrische verbruiker wordt geleverd.

Maak de aansluiting als volgt:

Sluit de toevoerkabels van de transformator altijd eerst aan op de elektrische verbruiker. Let goed op de juiste polariteit.

Druk het klempalletje op de SENSE-achteraansluiting met een kleine schroevendraaier naar binnen en steek de kabels in de klemopeningen. Controleer of ze er stevig zijn ingestoken.

Sluit nu de twee "SENSE"-kabels aan op de elektrische verbruiker en let daarbij op de juiste polariteit. De geleider-doorsnede voor de "SENSE"-kabels moet minstens 0,34 mm² zijn.

Maak de verbinding altijd in de omgekeerde volgorde los (als eerste alle "SENSE"-kabels en daarna de aansluitkabels).

10. Beveiligingsmechanismen

De transformator is voorzien van verschillende geïntegreerde automatische beveiligingseenheden die de transformator beschermen tegen beschadiging. De geactiveerde beveiligingsmechanismen worden aangegeven met lettercodes en de DC-uitgang wordt om veiligheidsredenen op hetzelfde moment uitgeschakeld.

Wanneer er een beveiligingsmechanisme actief is, moet de elektrische verbruiker onmiddellijk worden uitgeschakeld en losgekoppeld van de transformator.

U kunt de uitgang opnieuw activeren door de transformator uit te schakelen. Wacht totdat alle displays uitschakelen. Schakel de transformator weer in. De transformator dient weer normaal te werken. Neem contact op met onze klantendienst als dit niet het geval is.

De volgende weergaven zijn mogelijk:

Overspanningsbeveiliging

Een hogere externe spanning dan geleverd door de transformator was waargenomen op de DC-uitgang. De uitgang wordt uitgeschakeld.

De stroomniveaus voor uitschakeling staan vermeld in de technische gegevens.

Oververhittingsbeveiliging

De geïntegreerde temperatuursensor heeft bepaald dat de systeemtemperatuur te hoog is.

De uitgang wordt uitgeschakeld om oververhitting te voorkomen.

Schakel de transformator uit en laat deze minstens 30 minuten afkoelen.

Controleer na het inschakelen of de ventilator of ventilatieopeningen geblokkeerd zijn. De ventilator moet na het inschakelen tijdens de zelftestfase hoorbaar starten. Neem contact op met onze klantendienst als dit niet het geval is.

Overbelastingsbeveiliging

In het geval van overbelasting bij de DC-uitgang, wordt de vermogensbegrenzing gewoonlijk ingeschakeld. Als dit niet het geval is, wordt de tweede beveiligingsfunctie geactiveerd.

Schakel de transformator onmiddellijk uit wanneer deze waarschuwingsmelding verschijnt en controleer de aansluitgegevens van de elektrische verbruiker. Koppel de elektrische verbruiker los van de DC-uitgang van de transformator.

Schakel de transformator weer in en controleer of deze correct werkt. Neem contact op met onze klantendienst als de foutmelding aanhoudt.

11. Problemen oplossen

Met het aanschaffen van deze labtransformator, hebt u nu een product dat betrouwbaar en veilig werkt. Toch kunnen er problemen of fouten optreden.

Daarom beschrijven wij hieronder hoe u mogelijke storingen kunt verhelpen:

Neem te allen tijde de veiligheidsinstructies in acht!

Storing Mogelijke oorzaak
De transformator schakelt niet in. Schakelt de bedrijfsweergave op de transformator in (2)?Controleer de netspanning (controleer eventueel ook de netvoedingszekering in het apparaat of de stroomonderbreker).
De aangesloten elektrische verbruikers werken niet.	Is de spanning correct ingesteld?Is de polariteit correct?Controleer de technische gegevens van de elektrische verbruikers.
De “REAR CONTROL”-display zal oplichten. Het apparaat kan niet worden bediend via de draaibedieningen.	De werking via afstandsbediening is actief.Stel de “MODE”-schuifschakelaar op de achterkant in op de stand “Normal”.
De “O P PFF”-display brandt.	De DC-uitgang was uitgeschakeld via de afstandsbedieningsuitgang (16).Koppel de aansluiting tussen contacten 4 en 5 los. De uitgang wordt weer ingeschakeld.
De uitgangsstroom is beperkt tot 5 A, al zijn de stroominstellingen hoger.	De vooraansluiting is beperkt tot niet meer dan 5 A.Voor hogere stroomwaarden, moet de elektrische verbruiker worden aangesloten op de hoofduitgang aan de achterzijde.
De “CC”-led brandt. Constante stroomwerkingDe vooraf ingestelde stroom was overschreden. Controleer het stroom-verbruik op uw elektrische verbruiker en verhoog de stroomlimiet op uw transformatie, indien van toepassing.
De “C.V.”-display brandt. Constante stroomwerkingDe transformator werkt normaal.De uitgang levert de ingestelde constante spanning.
OVP Overspanningsbeveiliging	Zie hoofdstuk “Beveiligingsmechanismen”
OtP Overtemperatuurbeveiliging	Zie hoofdstuk “Beveiligingsmechanismen”
OLP Overbelastingsbeveiliging	Zie hoofdstuk “Beveiligingsmechanismen”

Controleer regelmatig de technische veiligheid van het apparaat, zoals beschadiging aan de behuizing, enz.

Zekeringen zijn vervangingsonderdelen en worden niet gedekt door de garantie.

ties anders dan hierboven beschreven mogen alleen worden uitgevoerd door een geautoriseerde specialist. Als u vragen heeft over het gebruik van het apparaat, neem dan gerust contact op met onze technische ondersteuning.

12. Onderhoud en reiniging

Gebruik in geen enkel geval agressieve schoonmaakmiddelen, ontsmettingsalcohol of andere chemische oplossingen omdat deze schade toe kunnen brengen aan de behuizing en zelfs afbreuk kan doen aan de werking van het product.

• Naast het af en toe reinigen of vervangen van de zekering, is deze labtransformator onderhoudsvrij.
• Koppel het product vóór iedere reiniging los van de stroomvoorziening.
• Reinig het product met een droog, pluisvrij doekje.

De zekering vervangen

Als het niet langer mogelijk is om de labtransformator in te schakelen, dan is de netvoedingszekering (19) aan de achterzijde waarschijnlijk defect.

Ga als volgt te werk om de netvoedingszekering te vervangen:

1. Schakel de transformator uit en verwijder alle aansluitkabels en de netstekker van het apparaat.
2. Gebruik een geschikte schroevendraaier om de zekeringhouder (19) aan de achterzijde uit de beugel te klikken.
3. Vervang de defecte zekering door een nieuwe zekering met fijne draad (5 x 20 mm) van hetzelfde type en dezelfde nominale stroom. De zekeringwaarde staat vermeld in het hoofdstuk "Technische gegevens".
4. Druk de zekering in de zekeringhouder.

Alle elektrische en elektronische apparatuur die op de Europese markt wordt gebracht, moet met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit apparaat aan het einde van zijn levensduur gescheiden van het ongesorteerd gemeentelijk afval moet worden weggegooid.

ledere bezitter van oude apparaten is verplicht om oude apparaten gescheiden van het ongesorteerd gemeentelijk afval af te voeren. Eindgebruikers zijn verplicht oude batterijen en accu's die niet bij het oude apparaat zijn ingesloten, evenals lampen die op een niet-destructieve manier uit het oude toestel kunnen worden verwijderd, van het oude toestel te scheiden alvorens ze in te leveren bij een inzamelpunt.

Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude apparatuur gratis terug te nemen. Conrad geeft u de volgende gratis inlevermogelijkheden (meer informatie op onze website):

• in onze Conrad-filialen
• in de door Conrad gemaakte inzamelpunten
• in de inzamelpunten van de openbare afvalverwerkingsbedrijven of bij de terugnamesystemen die zijn ingericht door fabrikanten en distributeurs in de zin van de ElektroG

Voor het verwijderen van persoonsgegevens op het te verwijderen oude apparaat is de eindgebruiker verantwoordelijk.

Houd er rekening mee dat in landen buiten Duitsland andere verplichtingen kunnen gelden voor het inleveren van oude apparaten en het recyclen van oude apparaten.

	HPS-11530 HP	S-11560 HPS-130	15 HPS-13030 HP	S-16010
Uitgangsvermogen 450 W 900 W 450 W		900 W 600 W
Uitgangsspanning 1 - 15 V/DC 1 - 15 V/DC 1 - 30 V/DC 1 - 60 V/DC
Uitgangsstroom 0 - 30 A 0 - 60 A 0 - 15 A 0 - 30 A 0 - 10 A
Restrimpel bij nomi-nale belasting (eff)	5 mV/50 mA 5	mV/100 mA 5 mV/20 mA 5 mV/40 mA		5 mV/10 mA
Respons van span-ningsregeling bij 100% verandering van belasting	50 mV
Respons van spanningsregeling bij fluctuation in netvoeding (170 - 264 V/AC)	20 mV
	HPS-11530 HPS-11560 HPS-130		15 HPS-13030 HPS-16010
Respons van stro-omregeling bij 10 - 90% verande-ring van belasting	150 mA 200	mA 100 mA 150 mA	100 mA
Respons van stro-omregeling bij fluc-tuatie in netvoeding (170 - 264 V/AC)	50 mA
Nauwkeurigheid van weergave	+/- (0,2% + 0,3 V), +/- (0,2% + 0,3 A)
OVP-uitschakel-niveau van de U-uitgang	+2 V (1 - 5 V)+3 V (5 - 15 V)	+2 V (1 - 5 V)+3 V (5 - 15 V)	+2 V (1 - 5 V)+3 V (5 - 20 V)+4 V (20 - 30 V)	+2 V (1 - 5 V)+3 V (5 - 20 V)+4 V (20 - 30 V)	+2 V (1 - 5 V)+3 V (5 - 20 V)+4 V (20 - 60 V)
Bedrijfsspanning 200	-240 V/AC, 50/60 Hz
Stroomingang (max.)	2,4 A 4,7 A	2,4 A 4,5 A 3,1 A
Mate van effectiviteit	85% 85% 86% 86%	89%
Clock signal 65 - 85 kHz	Hz 65 - 85 kHz 75	-95 kHz 75 - 95 kHz	Hz 65 - 85 kHz
Prestatiefactor met actieve PFC	>0,95
Ventilator van apparaat	Temperatuurgestuurd (0 - 100%)
Netvoedingszeke-ring (5 x 20 mm)	T3,15AL250V glasbuisje	F8AL250V glasbuisje	T3,15AL250V glasbuisje	F8AL250V glasbuisje	T4AL250V glasbuisje
Bedrijfstemperatuur 0	tot 40 °C
Rel. luchtvochtig-heid	10 tot 80%, niet-condenserend
Beschermingsklasse
Netvoedingsaan-sluiting	IEC 320 C14, installatiestekker voor apparaat met laag vermogen
Bedrijfshoogte max. 2	000 m boven gemiddeld zeeniveau
Afmetingen (B x H x D) mm	200 x 90 x 215	200 x 90 x 275 200	x 90 x 215 200 x 90	x 275 200 x 90 x 215
Gewicht 2,6 kg 3,2 kg	2,6 kg 3,2 kg 2,6 kg

NL Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
