Produkttyp	Programmierbares Labornetzteil
Marke	Voltcraft
Modell	HPS13030
Ausgangsspannung	1-30 V/DC
Ausgangsstrom	0-30 A
Ausgangsleistung	900 W
Versorgungsspannung	220-240 V AC, 50/60 Hz
Netzsicherung	5x20 mm, F8AL250V
Abmessungen (B x H x T)	200 x 90 x 215 mm
Gewicht	6 kg
Anzeige	LCD mit Spannungs-, Strom- und Statusanzeige (CV/CC)
Einstellung	Digitale Drehregler mit Fein- und Grobeinstellung
Speicherplätze	3 (P1, P2, P3) frei programmierbar
Fernsteuerung	Über externe Spannung 0-5 V oder Potentiometer 5 kΩ, mit ON/OFF-Funktion
Schutzfunktionen	Überspannung (OVP), Überlast (OLP), Übertemperatur (OTP)
Kühlung	Temperaturgesteuerter Lüfter
Ausgänge	Vorne: 4 mm Sicherheitsbuchsen (max. 5 A); Hinten: Schraubklemmen (Nennstrom)
Schutzklasse	1
Betriebstemperatur	0 bis +40 °C
Relative Luftfeuchtigkeit	10-80 % nicht kondensierend
Aktive PFC	Ja (>0.95)
Wirkungsgrad	86%
Restwelligkeit (eff)	5 mV / 40 mA
Wartung und Reinigung	Vor der Reinigung Netzstecker ziehen; mit trockenem fusselfreiem Tuch reinigen; Sicherung durch identischen Typ ersetzen
Ersatzteile	Netzsicherung 5x20 mm F8AL250V
Allgemeine Informationen	Nur für den Innenbereich; Lüftungsschlitze nicht abdecken; Sicherheitshinweise beachten

Häufig gestellte Fragen - HPS13030 VOLTCRAFT

Wie stelle ich Spannung und Strom ein?

Drehen Sie den Drehregler VOLTAGE zum Einstellen der Spannung und CURRENT für den Strom. Drücken Sie kurz auf den Regler, um zwischen Feineinstellung (Zehntel) und Grobeinstellung (ganze Zahlen) umzuschalten. Nach 3 Sekunden ohne Eingabe kehrt die Anzeige zur Normalansicht zurück.

Wie verwende ich die Speicherplätze (P1/P2/P3)?

Stellen Sie den Schalter MODE auf Preset. Wählen Sie den Speicherplatz mit dem Schalter RECALL (P1, P2 oder P3). Die voreingestellte Spannung wird angezeigt und der Ausgang gibt diese Spannung aus. Zum Programmieren stellen Sie MODE auf Set, wählen den Speicherplatz und stellen Spannung und Strom mit den vorderen Reglern ein.

Wie setze ich die Voreinstellungen P1/P2/P3 zurück?

Drücken Sie den VOLTAGE-Regler etwa 30 Sekunden lang, um das Menü aufzurufen. Drehen Sie VOLTAGE, bis rPr und no angezeigt wird, drehen Sie dann CURRENT, um auf YES zu wechseln. Drücken Sie CURRENT, um den Reset zu bestätigen. Drücken Sie VOLTAGE, um zu verlassen.

Wie verwende ich die Fernsteuerung?

Stellen Sie den Schalter MODE auf Remote Ctrl. Schließen Sie eine externe Spannung (0-5 V) oder ein Potentiometer (5 kΩ) gemäß dem beiliegenden Schaltplan an. Die Kontakte sind: 1 (+5V), 2 (Spannungseinstellung), 3 (Stromeinstellung), 4 (Masse), 5 (ON/OFF-Ausgang). Der DC-Ausgang kann über einen Kontakt zwischen 4 und 5 ein-/ausgeschaltet werden.

Was bedeuten die Anzeigen CV, CC und REAR CONTROL?

CV (grün): Konstantspannungsbetrieb. CC (rot): Konstantstrombetrieb (aktive Strombegrenzung). REAR CONTROL: zeigt an, dass der Preset-Modus oder die Fernsteuerung aktiv ist, die vorderen Bedienelemente sind dann deaktiviert.

Was tun bei Fehleranzeige OVP, OLP, OTP?

Diese Codes zeigen eine aktivierte Schutzfunktion an: OVP (Überspannung), OLP (Überlast), OTP (Übertemperatur). Trennen Sie sofort den Verbraucher und schalten Sie das Gerät aus. Warten Sie, bis alle Anzeigen erloschen sind, und schalten Sie dann wieder ein. Wenn der Fehler bestehen bleibt, wenden Sie sich an den Kundendienst.

Wie tausche ich die Sicherung aus?

Schalten Sie das Gerät aus und trennen Sie alle Kabel. Hebeln Sie den hinteren Sicherungshalter (19) mit einem Schraubendreher heraus. Ersetzen Sie die defekte Sicherung durch eine identische (5x20 mm, F8AL250V für dieses Modell). Drücken Sie den Sicherungshalter wieder hinein.

Kann ich dieses Gerät als Batterieladegerät verwenden?

Nein, das Labornetzteil ist kein Ladegerät. Verwenden Sie zum Laden von Batterien ein geeignetes Ladegerät mit einer Abschalteinrichtung für den Ladestrom.

Was ist der Unterschied zwischen den vorderen und hinteren Ausgängen?

Die vorderen Ausgänge (4 mm Sicherheitsbuchsen, max. 5 A) sind auf 5 A begrenzt. Die hinteren Ausgänge (Schraubklemmen) unterstützen den vollen Nennstrom (30 A). Für Ströme über 5 A verwenden Sie die hinteren Klemmen. Beide Ausgänge liefern dieselbe Spannung.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vom Netz. Reinigen Sie das Gehäuse mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, Isopropylalkohol oder chemische Lösungsmittel.

BEDIENUNGSANLEITUNG HPS13030 VOLTCRAFT

D Bedienungsanleitung

Programmierbares Labor-Netzgerät

Best.-Nr. 512319 (HPS-11530)/512335 (HPS-11560)/

512322 (HPS-16010) Seite 2 - 24

1. Einführung ....3
2. Symbol-Erklärung ....3
3. Bestimmungsgemäße Verwendung....4
4. Lieferumfang....5
5. Merkmale und Funktionen ....5
6. Sicherheitshinweise....6

a) Allgemeine Hinweise....6
b) Angeschlossene Geräte 7

1. Bedienelemente und Komponenten ....8
2. Bedienungshinweise....10

a) Netzkabel anschließen 10
b) Gerät installieren 10
c) Allgemeine Hinweise....10
d) Zusätzliche Funktionen....12
e) Normaler Betrieb 12
f) Speicherplatzbetrieb „Preset“ und „Set“ 14
g) Ausgangsvoreinstellungen (P1/P2/P3) zu den Werkseinstellungen zurücksetzen 15
h) Fernbedienungsbetrieb „Remote Ctrl“ 16

1. „SENSE“-FUNKTION (NUR HPS-11560) 19

2. Schutzmechanismen ....20

3. Problembehandlung....21
4. Pflege und Reinigung 22
5. Entsorgung 23
6. Technische Daten....23

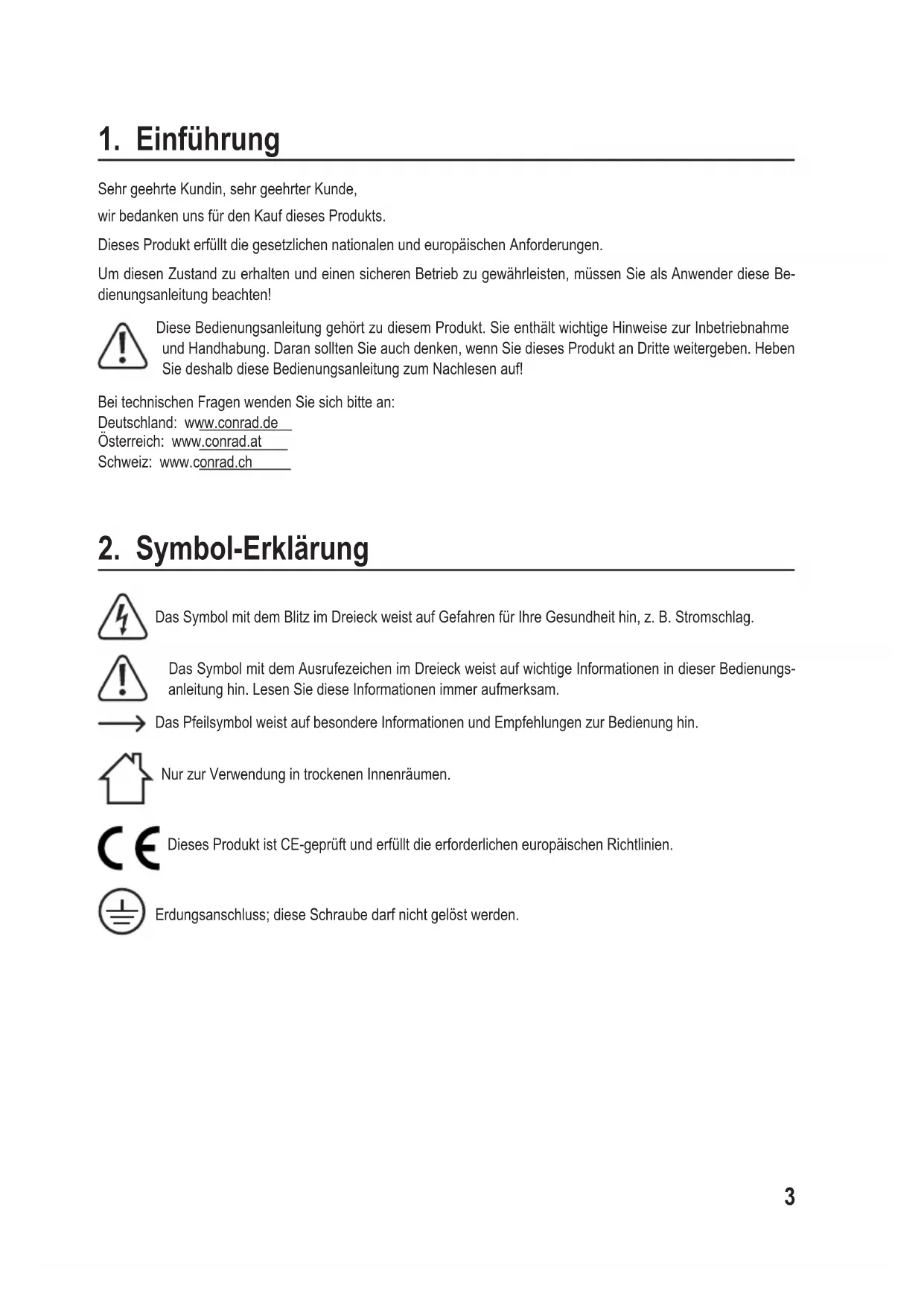

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Daran sollten Sie auch denken, wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de

Österreich: www.conrad.at

Schweiz: www.conrad.ch

2. Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin, z. B. Stromschlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.

Das Pfeilsymbol weist auf besondere Informationen und Empfehlungen zur Bedienung hin.

Nur zur Verwendung in trockenen Innenräumen.

Dieses Produkt ist CE-geprüft und erfüllt die erforderlichen europäischen Richtlinien.

Erdungsanschluss; diese Schraube darf nicht gelöst werden.

3. Bestimmungsgemäße Verwendung

Das Labor-Netzgerät dient als potentialfreie Gleichspannungsquelle zum Betrieb von Niederspannungsverbrauchern. Der einstellbare Ausgang kann frontseitig mit bis zu 5 A und rückseitig bis zum vollen Nennstrom abgegriffen werden. Der vordere Ausgang ist auf 5 A begrenzt und gegen Überlast geschützt. Beim Schalten der Ausgänge mehrerer Stromversorgungen in Reihe können berührungsgefährliche Spannungen von >75 V/DC entstehen. Deshalb müssen bei Spannungen darüber aus Sicherheitsgründen isolierte Leitungen/Messkabel verwendet werden. Der Anschluss erfolgt frontseitig mit 4-mm-Sicherheitsbuchsen, rückseitig mit Hochstrom-Schraubsteckern. Die Ausgänge (vorn und hinten) sind miteinander verbunden.

Die verwendeten Anschlusskabel müssen ausreichend groß sein. Bei zu kleinem Leitungsquerschnitt kann es zu Überhitzung und Brandgefahr kommen.

Die Ausgangsdaten der Labormessgeräte sind wie folgt:

Typ Ausgangsspannung Ausgangsstrom
HPS-11530 1 - 15 V/DC 0 - 30 A
HPS-11560 1 - 15 V/DC 0 - 60 A
HPS-13015 1 - 30 V/DC 0 - 15 A
HPS-13030 1 - 30 V/DC 0 - 30 A
HPS-16010 1 - 60 V/DC 0 - 10 A

Strom und Spannung können über digitale Drehregler mit Grob- und Feineinstellung kontinuierlich eingestellt werden, um eine schnelle und präzise Werteinstellung zu ermöglichen. Die Anzeige der Werte erfolgt über das strukturierte LC-Display. Eine Leistungsbegrenzung für den Konstantleistungsbetrieb kann ohne Kurzschlussschiene voreingestellt werden.

Das Netzgerät ist fernbedienbar. Über eine externe Spannung (0 - 5 V/DC) oder ein externes Potentiometer (5 kOhm) können Ausgangsspannung und Ausgangsstrom eingestellt werden. Der DC-Ausgang wird über einen Schaltkontakt ein- und ausgeschaltet.

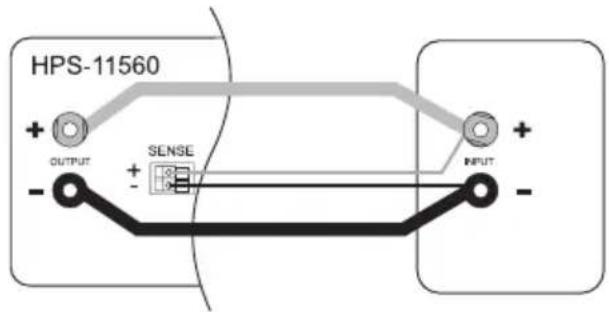

Das Modell HPS-11560 verfügt außerdem über eine Fernsensorfunktion (SENSE). Der Spannungsabfall bei hohen Lastströmen kann auf diese Weise kompensiert werden. Die Ausgangsspannung am Verbraucher bleibt absolut stabil und unabhängig von der Last.

Drei frei programmierbare Speicherplätze können mit unterschiedlichen Festspannungen und Strombegrenzungen belegt werden. Der Wahlschalter befindet sich auf der Rückseite des Geräts.

Das Gerät ist überlast- und kurzschlusssicher und enthält eine Sicherheitstemperaturabschaltung.

Das Labor-Netzgerät ist in Schutzklasse 1 ausgeführt. Es ist nur für den Anschluss an haushaltsübliche Schutzkontakt-Steckdosen mit Schutzerdung und einer Wechselspannung von 230 V/AC zugelassen.

Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein oder es muss eine Not-Aus-Vorrichtung vorhanden sein.

Der Betrieb unter ungünstigen Umweltbedingungen ist nicht zulässig. Zu ungünstigen Umgebungsbedingungen zählen:

• Feuchtigkeit oder hohe Luftfeuchtigkeit
• Staub sowie brennbare Gase, Dämpfe oder Lösungsmittel.
• Gewitter oder ähnliche Bedingungen, z. B. starke elektrostatische Felder usw.

Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie sie also nicht im Freien. Der Kontakt mit Feuchtigkeit, z. B. im Badezimmer, ist unbedingt zu vermeiden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden, kann das Produkt beschädigt werden. Eine unsachgemäße Verwendung kann außerdem zu Gefahren wie Kurzschlüssen, Bränden oder elektrischen Schlägen führen. Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

4. Lieferumfang

• Labor-Netzgerät
- Fernanschlussbuchse
- Kabel mit Erdungskontakt
- Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

5. Merkmale und Funktionen

• Das Labor-Netzgerät arbeitet mit hochentwickelter kombinierter Schaltungstechnik und aktiver PFC (Blindleistungskompensation). Dies gewährleistet eine stabile Ausgangsspannung und einen hohen Wirkungsgrad. Die DC-Ausgänge sind isoliert und verfügen über eine Schutztrennung gegen die Netzspannung. Für den sekundären DC-Anschluss gibt es frontseitig zwei farbige Sicherheitsbuchsen (max. 5 A) und rückseitig zwei hochbelastbare Schraubklemmen (voller Nennstrombereich).
• Das strukturierte Display zeigt die Spannung und den Strom (V = Volt = Einheit der elektrischen Spannung, A = Ampere = Einheit des elektrischen Stroms) sowie die Statusanzeige bei Gerätestörungen an.
• Für einen sicheren und zuverlässigen Betrieb sind verschiedene Schutzmechanismen, z. B. Überlastschutz, Strombegrenzung, Überhitzungsschutz usw. integriert.
• Das Netzgerät wird durch einen temperaturgesteuerten Lüfter gekühlt. Sorgen Sie deshalb für ausreichende Luftzirkulation.
• Ausgangsspannung und Ausgangsstrom sind am Netzgerät stufenlos einstellbar.

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Personen- oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemeine Hinweise

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte andernfalls für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direkter Sonneneinstrahlung, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt
• sichtbare Schäden aufweist,
• nicht mehr ordnungsgemäß funktioniert,
• über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder

• erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das Herunterfallen aus geringer Höhe können das Produkt beschädigen.

• An Industriestandorten sind stets die Unfallverhütungsvorschriften des Hauptverbands der gewerblichen Berufsgenossenschaft für elektrische Anlagen und Betriebsmittel zu beachten. Netzgeräte in Schulen, Ausbildungsstätten, Heimwerker- und Hobbywerkstätten dürfen nur unter Aufsicht von geschultem, verantwortlichem Personal bedient werden.

- Achten Sie darauf, dass Ihre Hände, Schuhe und Kleidung, der Boden und das Netzgerät trocken sind.

- Beim Öffnen von Abdeckungen oder Entfernen von Teilen können spannungsführende Bauteile freigelegt werden, sofern dies von Hand möglich ist.

- Trennen Sie das Gerät von allen Spannungsquellen, bevor Sie es öffnen.

- Kondensatoren im Gerät können noch geladen sein, auch wenn das Gerät von allen Spannungsquellen getrennt wurde.

- Schalten Sie das Labor-Netzgerät nicht sofort ein, nachdem Sie es von einer kalten in eine warme Umgebung gebracht haben. Das dabei entstehende Kondenswasser kann unter Umständen zu irreparablen Schäden am Produkt führen.

Lassen Sie das Produkt deshalb stets zuerst auf Zimmertemperatur kommen.

• Das Labor-Netzgerät erzeugt während des Betriebs Wärme; sorgen Sie für eine ausreichende Belüftung. Decken Sie die Lüftungsöffnungen des Geräts nicht ab!

• Setzen Sie das Gerät nicht direkter Sonneneinstrahlung aus. Vermeiden Sie Wärmequellen in unmittelbarer Nähe. Das Gerät kann überhitzen.

• Lassen Sie Netzgeräte und angeschlossene Verbraucher während des Betriebs nicht unbeaufsichtigt.

• Stellen Sie keine mit Flüssigkeit gefüllten Behälter (wie Vasen oder Pflanzen) auf oder unmittelbar neben das Netzgerät. Wenn sie umfallen, kann das Gerät zerstört werden und es besteht große Brandgefahr. Beim Arbeiten mit dem Netzgerät ist das Tragen von metallischem oder leitendem Schmuck (wie Halsketten, Armbänder, Ringe usw.) verboten.
• Das Netzgerät ist nicht dazu bestimmt, an Menschen oder Tieren angeschlossen zu werden.
• Wenden Sie sich an einen Fachmann, sollten Sie Zweifel in Bezug auf die Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben.
• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal.

b) Angeschlossene Geräte

- Beachten Sie auch die Sicherheits- und Bedienhinweise der übrigen Geräte, die an dieses Produkt angeschlossen sind.

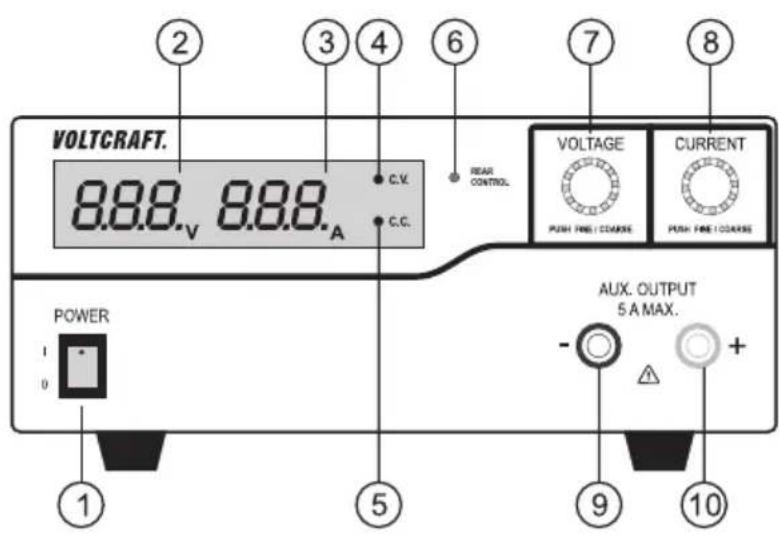

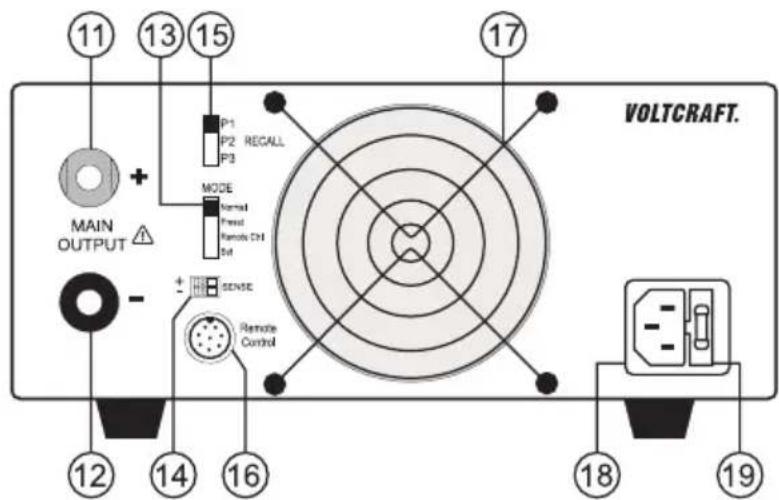

7. Bedienelemente und Komponenten

1 Netzschalter zur Inbetriebnahme des Gerätes (I=EIN / 0=AUS)
2 Spannungsanzeige „V“
3 Stromanzeige „A“
4 Statusanzeige Ausgang „C.V.“ (Konstantspannungsbetrieb)
5 Statusanzeige Ausgang „C.C.“ (Strombegrenzer/Konstantstrombetrieb)
6 Statusanzeige „REAR CONTROL“ zeigt aktive Fernbedienung oder Festspannungsbetrieb
7 Spannungsregelung (mit Tastenfunktion für Grob-/Feineinstellung)
8 Strombegrenzerregelung (mit Tastenfunktion für Grob-/Feineinstellung)
9 Minuspolige Anschlussbuchse (max. 5 A!)
10 Pluspolige Anschlussbuchse (max. 5 A!)
11 Pluspoliger Hochlastanschluss (Schraubklemme mit Buchsenfunktion)

12 Minuspoliger Hochlastanschluss (Schraubklemme mit Steckdosenfunktion)
13 Schieberegler „MODE“ zur Auswahl der 4 Betriebsarten
14 Fernsensoranschluss „SENSE“ (nur HPS-11560)
15 Schieberegler „RECALL“ zur Auswahl der frei definierbaren Festspannungsplätze
16 Fernbedienungsanschluss „Remote Control“
17 Temperaturgesteuerter interner Lüfter. Nicht abdecken!
18 Geerdeter Niederspannungsanschluss für Netzkabel
19 Sicherungshalter für die Netzsicherung

8. Bedienungshinweise

Das Labor-Netzgerät ist kein Ladegerät. Verwenden Sie zum Laden von Akkus geeignete Ladegeräte mit einer Ladestromabschaltung.

Bei längerem Betrieb unter Nennlast erwärmt sich die Oberfläche des Gehäuses. Achtung! Mögliche Verbrennungsgefahr! Achten Sie deshalb auf eine ausreichende Belüftung des Netzgeräts und betreiben Sie es keinesfalls teilweise oder vollständig abgedeckt, um Schäden zu vermeiden.

Achten Sie beim Anschluss eines Verbrauchers darauf, dass dieser nicht im eingeschalteten Zustand angeschlossen wird. Ein eingeschalteter Verbraucher kann beim Anschluss an die Ausgangsklemmen des Netzgeräts zu Funkenbildung führen, die wiederum die Buchsen oder die angeschlossenen Kabel bzw. deren Klemmen beschädigen kann.

Wenn Ihr Netzgerät nicht benötigt wird, schalten Sie es aus und trennen Sie es vom Netz. Die Anzeigen bleiben nach dem Ausschalten noch einige Sekunden eingeschaltet, um die internen Kondensatoren zu entladen und die zuletzt eingestellten Parameter zu speichern.

Achten Sie bei den DC-Anschlussleitungen immer auf einen ausreichenden Leiterquerschnitt, da es bei Überlast zu einem Brand in der Leitung kommen kann.

a) Netzkabel anschließen

1. Schließen Sie das mitgelieferte geerdete Netzkabel an der Anschlussbuchse für Kleinverbraucher (18) am Netzgerät an. Achten Sie auf einen festen Sitz.
2. Schließen Sie das Netzkabel an einer Schutzkontakt-Steckdose mit Schutzerdung an. Die maximale Länge des Netzkabels zur Steckdose darf 2 m nicht überschreiten.

b) Gerät installieren

Stellen Sie das Labor-Netzgerät auf eine stabile, ebene und robuste Unterlage. Achten Sie darauf, dass die Lüftungsschlitze im Gehäuse nicht verdeckt werden.

c) Allgemeine Hinweise

Das Labor-Netzgerät ist mikroprozessorgesteuert und wird über zwei digitale Steuerungen (Inkrementalgeber ohne Endlage) mit Sensorfunktion betrieben. Damit ist eine Fein- und Grobsteuerung über ein Bedienelement möglich.

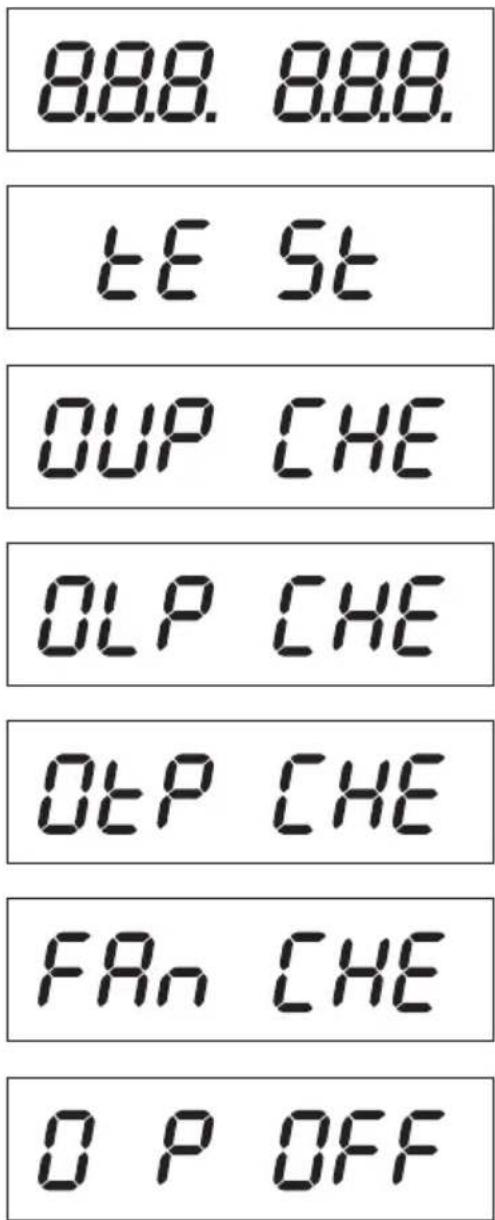

Nach dem Einschalten des Geräts wird ein Systemtest durchgeführt. Der Prüfstatus wird auf den beiden Displays angezeigt.

Die Anzeigen sind in der folgenden Reihenfolge:

- EU 3.0

Anzeige des aktuellen Softwarestatus.

Segmenttest, um festzustellen, ob die Anzeige mit allen ihren Einzelsegmenten funktioniert.

Danach werden die LED-Anzeigen „C.V.“, „C.C.“ und „REAR CONTROL“ getestet.

Systemtest der Schutzmechanismen beginnt.

Der Überspannungsschutz wird getestet.

Der Überlastschutz wird getestet.

Der Übertemperaturschutz wird getestet.

Lüftertest. Der Lüfter wird kurzzeitig über den gesamten Drehzahlbereich getestet.

Die Lüfterdrehzahl erhöht sich kurzzeitig hörbar

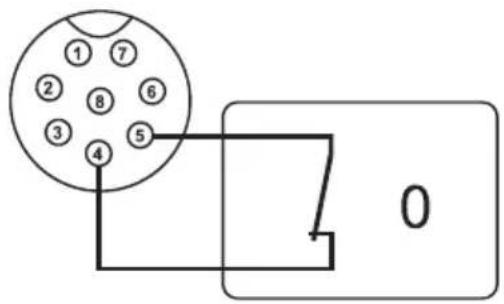

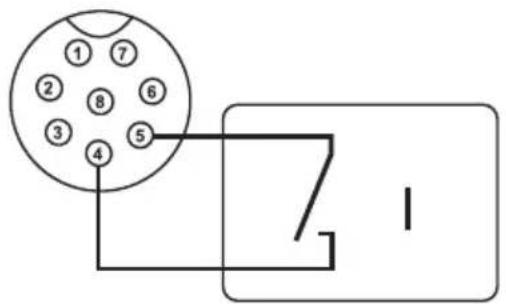

Die Fernbedienungsfunktion für „Ausgang aus“ wird getestet. Nach diesem Schritt wechselt das Gerät in den normalen Betriebsanzeigemodus.

Das Netzgerät ermöglicht den Betrieb in 4 Modi. Diese Modi werden mit dem Schieberegler „MODE“ (13) auf der Rückseite gewählt. Die folgenden Modi stehen zur Verfügung:

Normal Normaler Betrieb. Spannung und Strom werden auf der Vorderseite eingestellt.

Preset Speicherplatzbetrieb. Mit der Funktion „Preset“ können drei feste Spannungen im Gerät gespeichert und direkt gewählt werden. Die Auswahl des Speicherplatzes erfolgt mit dem Schieberegler „RECALL“ (15). Die frontseitigen Bedienelemente sind inaktiv.

Remote Ctrl Fernbedienungsbetrieb. Das Netzgerät kann über eine externe Spannung oder ein externes Potentiometer fernbedient werden. Die Ferneinstellungen können für Spannung und Strom vorgenommen werden. Die frontseitigen Bedienelemente sind inaktiv.

Set

Einstellungen vornehmen. Die drei voreingestellten Speicherplätze können frei programmiert werden. Wählen Sie den Speicherplatz mit dem Schieberegler „RECALL“ (15) und nehmen Sie die Einstellungen über die Bedienelemente (7, 8) vor.

Die einzelnen Betriebsarten werden im Folgenden näher beschrieben.

d) Zusätzliche Funktionen

Das Netzgerät wird bei jedem Einschalten automatisch nullgestellt. Falls Sie das Gerät während des Betriebs nullstellen müssen und nicht neu starten möchten, können Sie es manuell nullstellen.

1. Halten Sie den Regler VOLTAGE für ca. 30 Sekunden gedrückt, um den MENU-Modus aufzurufen. „CCO“ und „no“ werden angezeigt.

1. Drehen Sie den Regler CURRENT, bis „CCO“ und „YES“ angezeigt werden.

1. Drücken Sie den Regler CURRENT einmal, um das Gerät auf Null zu stellen. „YES“ leuchtet im Display, um die erfolgreiche Nullstellung zu bestätigen.

1. Drücken Sie den Regler VOLTAGE, um den MENU-Modus zu verlassen.

e) Normaler Betrieb

Im Normalbetrieb kann das Netzgerät über die vorderen Bedienelemente bedient werden.

1. Achten Sie darauf, dass der Schieberegler „MODE“ auf „Normal“ steht.
2. Entfernen Sie eventuell angeschlossene Verbraucher vom Ausgang (9 und 10 bzw. 11 und 12).
3. Schalten Sie das Netzgerät am Netzschalter (1) ein. Das Display (2 und 3) leuchtet auf, und nach einem kurzen Selbsttest erscheinen die Strom- und Spannungsanzeigen.

Stellen Sie die Strombegrenzung ein, bevor Sie Spannungen einstellen. Bei einem zu hohen Stromwert können Ihre Anschlussleitungen beschädigt werden, bei einem zu niedrigen Wert (<1 A) kann die Ausgangsspannung begrenzt werden.

MODE

Strombegrenzung einstellen

Die Begrenzung des Ausgangsstroms ist ein Schutzmechanismus zum Schutz des Verbrauchers bzw. der Anschlussleitungen. Die Strombegrenzung kann am Ausgang eingestellt werden, ohne dass ein Kurzschluss vorliegt. Das Netzgerät liefert dann den maximal eingestellten Strom.

1. Entfernen Sie eventuell angeschlossene Verbraucher vom Netzgerät.
2. Schalten Sie das Netzgerät am Netzschalter (1) ein. Das Display (2 und 3) leuchtet auf, und nach einem kurzen Selbsttest erscheinen die Strom- und Spannungsanzeigen.
3. Stellen Sie die Strombegrenzung mit dem Regler CURRENT entsprechend Ihrer Anwendung ein.
4. Drehen Sie den Regler, damit erscheint ein Strombegrenzungswert.

Erfolgt innerhalb von 3 Sekunden keine Einstellung, schaltet die Anzeige zurück zur Stromanzeige.

1. Drehen Sie den Regler nach links oder rechts, um die aktuelle Begrenzung einzustellen. Nach dem Einschalten ist immer der Feineinstellungsbereich (0,1 A) aktiv. Dies wird durch eine etwas hellere Ziffer angezeigt.

Drücken Sie den Drehregler leicht an. Mit jedem Drücken ändert sich die Dezimalstelle (1.0 oder 0.1) des Einstellbereichs. Durch Drehen wird der Wert verändert.

Einstellungen können grob (ganze Zahlen) oder fein (zehntelweise) vorgenommen werden.

Wurde der gewünschte Stromwert eingestellt, schaltet die Anzeige nach 3 Sekunden zur Normalanzeige zurück.

Wird im Normalbetrieb der eingestellte Strom erreicht, schaltet das Netzgerät in den Strombegrenzungsmodus und reduziert den Spannungswert. Dieser Vorgang wird mit der roten Statusanzeige „C.C.“ signalisiert (5).

Ausgangsspannung einstellen

Die Ausgangsspannung kann am Regler VOLTAGE (7) eingestellt werden. Die Grob- und Feinsteuerung erfolgt in gleicher Weise wie bei der Einstellung der Strombegrenzung.

Bei dem großen Regelbereich kann es vorkommen, dass die Spannungseinstellung ca. 1 - 2 Sekunden benötigt, um von einem hohen auf einen niedrigen Spannungswert umzuschalten.

Im Normalbetrieb arbeitet das Gerät im Konstantspannungsbetrieb. Das bedeutet, dass das Netzgerät eine konstante, voreingestellte Ausgangsspannung ausgibt. Dieser Betrieb wird mit einer grünen Statusanzeige „C.V.“ (4) angezeigt.

Last anschließen

Achten Sie beim Anschluss eines Verbrauchers darauf, dass dieser im ausgeschalteten Zustand am Netzgerät angeschlossen wird. Die maximale Stromaufnahme des anzuschließenden Geräts darf die in den technischen Daten angegebene Leistung nicht übersteigen.

Bei Reihenschaltung der Ausgänge mit mehreren Stromversorgungen können die resultierenden Spannungen bei Berührung lebensgefährlich sein (>70 V/DC). Ab dieser Spannung dürfen Sie nur noch isoliertes Zubehör verwenden.

Vermeiden Sie die Verwendung von nicht isolierten Kabeln und Kontakten.

Alle diese freiliegenden Bereiche müssen mit geeigneten, schwer entflammbaren Isoliermaterialien oder durch andere Maßnahmen abgedeckt und vor direkter Berührung und Kurzschluss geschützt werden.

Achten Sie auf einen ausreichenden Kabeldurchmesser für den vorgesehenen Strom.

Das Netzgerät verfügt über zwei Ausgänge. Diese Ausgänge haben immer die gleiche Ausgangsspannung. Der Unterschied liegt jedoch in der Strombelastbarkeit.

An den Frontbuchsen (9 und 10) darf nur ein Strom von max. 5 A abgegriffen werden. Eine automatische Strombegrenzung ist integriert.

Die rückseitigen Schraubbuchsen sind für den vollen Nennstrom gekennzeichnet.

Ab einem Ausgangsstrom von 20 A wird die Schraubklemmfunktion der rückseitigen Buchsen empfohlen, um eine Überhitzung der Steckbuchsen zu vermeiden.

1. Entfernen Sie eventuell angeschlossene Verbraucher vom Ausgang.
2. Schalten Sie das Netzgerät am Netzschalter (1) ein. Die Betriebsanzeige (2/3) leuchtet auf und die Strom- und Spannungsanzeige erscheint im Display.
3. Stellen Sie die Parameter nach Ihren Vorgaben ein, wie im Kapitel „Inbetriebnahme“ beschrieben.
4. Prüfen Sie noch einmal, ob die korrekte Ausgangsspannung eingestellt ist.
5. Verbinden Sie den Pluspol (+) des Verbrauchers mit der roten Buchse „+“ und den Minuspol (-) des Verbrauchers mit der schwarz „-“ des jeweiligen Ausgangs (vorn = „AUX. OUTPUT“, hinten = „MAIN OUTPUT“).

1. Nun können Sie den angeschlossenen Verbraucher einschalten.

Die Stromaufnahme des angeschlossenen Verbrauchers wird in Ampere (A) im Display (3) angezeigt.

f) Speicherplatzbetrieb „Preset“ und „Set“

Mit der Funktion „Set“ können drei feste Spannungen einschließlich der aktuellen Einstellungen im Gerät gespeichert und mit der Funktion „Preset“ direkt ausgewählt werden.

Ab Werk sind alle drei Speicherplätze (P1, P2, P3) voreingestellt.

Sie sind wie folgt belegt:

Speicher Typ	P1 P2 P3
	Betriebs-spannung	Strom Betriebs-spannung	Strom Betriebs-spannung	Strom Betriebs-spannung	Strom Betriebs-spannung	Strom Betriebs-spannung
HPS-11530	5 V Maximum 13,8 V Maximum			15 V	Maximum
HPS-11560 15 V
HPS-13015 25 V
HPS-13030 25 V
HPS-16010 55 V

Vergewissern Sie sich, dass keine Verbraucher angeschlossen sind.

1. Aktivieren Sie die Funktion „Preset“ über den Schieberegler „MODE“ (13) auf der Rückseite. Stellen Sie den Schalter auf „Preset“. Die vordere LED „REAR CONTROL“ (6) leuchtet. Die vorderen Regler sind nun inaktiv.

2. Wählen Sie am hinteren Schieberegler den jeweiligen Speicherplatz „P1, P2 oder P3“. Die jeweilige Ausgangsspannung wird im Display (2) angezeigt.

3. Nun können Sie den Verbraucher anschließen und einschalten.

Um die Festspannungsfunktion zu deaktivieren, schieben Sie den Schieber „MODE“ (13) zurück auf „Normal“. Die LED „REAR CONTROL“ (6) erlischt. Das Gerät schaltet in den normalen Netzgerätebetrieb zurück (DC-Verbraucher immer vorher entfernen).

Belegung der Speicherplätze mit „Set“

Alle drei Speicherplätze können mit anwenderspezifischen Werten für Ausgangsspannung und Strombegrenzung belegt werden.

Vergewissern Sie sich, dass keine Verbraucher angeschlossen sind.

Gehen Sie dazu wie folgt vor:

1. Aktivieren Sie die Funktion „Set“ über den Schieberegler „MODE“ (13) auf der Rückseite. Stellen Sie den Schalter auf „Set“. Die vordere LED „REAR CONTROL“ (6) leuchtet.

2. Wählen Sie mit dem rückseitigen Schieberegler „RECALL“ (15) den jeweiligen Speicherplatz „P1, P2 oder P3“. Die jeweiligen Werte für Strom und Spannung werden im Display (2/3) angezeigt. Mit den frontseitigen Drehreglern (7 und 8) stellen Sie die gewünschte Ausgangsspannung und Strombegrenzung ein.

Wiederholen Sie diese Schritte bei Bedarf mit den anderen Speicherplätzen.

1. Wenn alle Parameter eingestellt sind, schieben Sie „MODE“ (13) zurück auf „Preset“ für Festspannungsbetrieb oder auf „Normal“ für Standardbetrieb.

g) Ausgangsvoreinstellungen (P1/P2/P3) zu den Werkseinstellungen zurücksetzen

Das Netzgerät ermöglicht die Voreinstellung von drei Spannungswerten (einschließlich Stromeinstellungen) über drei Speicherplätze: P1, P2 und P3. Falls Sie die Speicherplätze während des Betriebs auf die werkseitigen Standardwerte zurücksetzen möchten, gehen Sie wie folgt vor.

1. Halten Sie den Regler VOLTAGE für ca. 30 Sekunden gedrückt, um den MENU-Modus aufzurufen. „CCO“ und „no“ werden angezeigt.

1. Drehen Sie den Regler VOLTAGE, bis „rPr“ und „no“ angezeigt werden.

1. Drehen Sie den Regler CURRENT, bis „rPr“ und „YES“ angezeigt werden.

1. Drücken Sie den Regler CURRENT einmal, um die voreingestellten Werte zurückzusetzen. „YES“ leuchtet, wenn die Werte erfolgreich zurückgesetzt wurden.

1. Drücken Sie den Regler VOLTAGE, um den MENU-Modus zu verlassen.

h) Fernbedienungsbetrieb „Remote Ctrl“

Über den Anschluss „Remote Control“ (16) können Spannung und Strom durch eine externe Spannungsquelle oder einen externen einstellbaren Widerstand („Potentiometer“) eingestellt werden. Der Anschluss der Fernbedienung erfolgt über die rückseitige Buchse „Remote Control“ (16). Zum Anschluss ist eine Fernbedienungsbuchse vorhanden.

Im ferngesteuerten Betrieb muss auch der Stromregelpfad angeschlossen sein, da der Ausgang sonst in den Strombegrenzungsmodus „C.C.“ schaltet und die Ausgangsspannung begrenzt.

Fernbedienungsanschluss vorbereiten

1. Drehen Sie die seitliche Schraube der mitgelieferten Buchse und entfernen Sie die vordere, schwarze Kontaktbuchse durch leichtes Drehen.
2. Ziehen Sie fünf Anschlusskabel mit einem Leiterquerschnitt von mindestens 0,34 mm ^2 von hinten durch die Metallhülse. Löten Sie diese Kabel vorsichtig an den Lötfahnen 1, 2, 3, 4 und 5 der schwarzen Kontaktbuchse an. Achten Sie darauf, dass kein Kurzschluss verursacht wird.

Die Nummern der Lötfahnen sind auf dem schwarzen Isolierkörper angegeben.

1. Markieren Sie die losen Enden der Kabel mit den entsprechenden Kontaktnummern (1 - 5), um Verwechslungen zu vermeiden.

2. Stecken Sie die schwarze Kontaktbuchse in umgekehrter Reihenfolge in die Metallhülse und schrauben Sie sie fest.

Die Kontakte sind wie folgt belegt:

Kontakt 1 Interne Steuerspannung + 5 V/DC (<50 mA)

Kontakt 2 Spannungseinstellung

Kontakt 3 Stromeinstellung

Kontakt 4 Referenzmasse („Erde“)

Kontakt 5 Ausgang ein/aus

Kontakt 6 - 8 Nicht belegt

Steuerung durch externe Spannungsquelle

Das Netzgerät kann mit einer externen Spannungsquelle von 0 bis 5 V/DC im gesamten Spannungs- und Strombereich fernbedient werden.

Gehen Sie zum Anschluss wie folgt vor:

1. Schließen Sie die Anschlusskabel der Fernbedienungsbuchsen wie abgebildet an:

Spannungseinstellung „U“: Spannungseinstellung „I“:

Anschluss 2 an Pluspol (+) der externen Steuerspannung

Anschluss 4 an Minuspol (-) der externen Steuerspannung

Anschluss 3 an Pluspol (+) der externen Steuerspannung

Anschluss 4 an Minuspol (-) der externen Steuerspannung

Die Spannung am Fernbedienungsanschluss darf 5 V nicht überschreiten.

Die Anschlüsse dürfen nicht kurzgeschlossen werden.

1. Schalten Sie das Netzgerät aus und verbinden Sie dann die Fernbedienungsbuchse mit dem rückseitigen Fernbedienungsanschluss. Schrauben Sie den externen Befestigungsring auf.

2. Drehen Sie die Spannung der externen Spannungsquelle auf 0 V.

3. Schalten Sie das Netzgerät ein.

4. Stellen Sie MODE auf der Rückseite auf „Remote Ctrl“. Die LED „REAR CONTROL“ leuchtet.

5. Der gewünschte Ausgangswert kann nun über die externe Spannungsquelle eingestellt werden. Kontrollieren Sie den gesamten Einstellbereich auf korrekte Funktion. Die Ausgangsspannung kann im Display überwacht werden.

MODE

Schließen Sie zur Kontrolle der Stromregelung den hinteren Hauptausgang (11, 12) mit einem ausreichend dicken Kabel (mindestens 8 mm²) kurz. Kontrollieren Sie den gesamten Einstellbereich auf korrekte Funktion.

1. Wenn diese Fernbedienungsfunktion nicht mehr benötigt wird, stellen Sie MODE auf „Normal“.

Steuerung über einen steuerbaren Widerstand (Potentiometer)

Das Netzgerät kann mit einem externen Potentiometer (5 kOhm) über den gesamten Bereich für Spannung und Strom fernbedient werden.

Gehen Sie zum Anschluss wie folgt vor:

1. Schließen Sie die Anschlusskabel der Fernbedienungsbuchsen wie abgebildet an.

Spannungseinstellung „U“: Spannungseinstellung „I“:

Anschluss 1 an einem Ende des Widerstands Anschluss 1 an einem Ende des Widerstands

Anschluss 2 am mittleren Schleifkontakt des Widerstands

Anschluss 3 am mittleren Schleifkontakt des Widerstands

Anschluss 4 am zweiten Ende des Widerstands Anschluss 4 am zweiten Ende des Widerstands

Die Anschlüsse 1 und 4 dürfen nicht kurzgeschlossen werden.

1. Schalten Sie das Netzgerät aus und verbinden Sie dann die Fernbedienungsbuchse mit dem rückseitigen Fernbedienungsanschluss. Schrauben Sie den externen Befestigungsring auf.
2. Schalten Sie das Netzgerät ein.
3. Stellen Sie MODE auf der Rückseite auf „Remote Ctrl“. Die LED „REAR CONTROL“ leuchtet. Die gewünschten Ausgangswerte können nun über das externe Potentiometer eingestellt werden.
4. Kontrollieren Sie den gesamten Einstellbereich auf korrekte Funktion. Die Ausgangsspannung kann im Display überwacht werden.

Schließen Sie zur Kontrolle der Stromregelung den hinteren Hauptausgang (11, 12) mit einem ausreichend dicken Kabel (mindestens 8 mm ^2 ) kurz. Kontrollieren Sie den gesamten Einstellbereich auf korrekte Funktion.

1. Wenn diese Fernbedienungsfunktion nicht mehr benötigt wird, stellen Sie MODE auf „Normal“.

Fernbedienungsausgang (ein/aus)

Der DC-Ausgang kann über einen Schaltkontakt ein- und ausgeschaltet werden.

Gehen Sie zum Anschluss wie folgt vor:

1. Schließen Sie die Anschlusskabel der Fernbedienungsbuchsen wie abgebildet an.
2. Die Anschlüsse 4 und 5 werden mit einem isolierten Schaltkontakt verbunden.

Wenn der Ausgang ausgeschaltet ist, zeigt die Statusanzeige „C.V.“ (4) und „C.C.“ (5) blinkt. Im Display werden dann die aktuellen Einstellungen der Ausgangsspannung (2) und des Ausgangsstroms (3) angezeigt.

1. Wenn der Ausgang ausgeschaltet ist, können Sie die Ausgangswerte mit den Reglern für Spannung (7) und Strombegrenzung (8) einstellen.

MODE

An die Kontakte 4 und 5 darf keine Spannung angelegt werden.

1. Schalten Sie das Netzgerät aus und verbinden Sie dann die Fernbedienungsbuchse mit dem rückseitigen Fernbedienungsanschluss. Schrauben Sie den externen Befestigungsring auf.
2. Schalten Sie das Netzgerät ein.
3. Stellen Sie MODE auf der Rückseite auf „Remote Ctrl“. Die LED „REAR CONTROL“ leuchtet. Ist der Schaltkontakt offen, ist der DC-Ausgang aktiv, ist er geschlossen, ist der DC-Ausgang ausgeschaltet. Prüfen Sie die Schaltfunktion auf korrekte Funktion.

Wenn der DC-Ausgang ausgeschaltet ist, wird „O P OFF“ angezeigt.

1. Wenn diese Fernbedienungsfunktion nicht mehr benötigt wird, stellen Sie MODE auf „Normal“.

9. „SENSE“-FUNKTION (NUR HPS-11560)

HPS-11560 verfügt über eine automatische Spannungsregelung für den rückseitigen Hochstromausgang. Dazu werden zwei separate Messkabel parallel zu den Anschlusskabeln angeschlossen. Der an den Anschlusskabeln auftretende Potenzialabfall wird an diesen beiden Messkabeln gemessen. Das Labor-Netzgerät gleicht diesen Spannungsabfall automatisch aus, sodass die tatsächlich eingestellte Spannung an den Verbraucher geliefert wird.

Gehen Sie zum Anschluss wie folgt vor:

Schließen Sie immer zuerst die Zuleitungen vom Netzgerät zum Verbraucher an. Achten Sie dabei auf die korrekte Polarität.

Drücken Sie die Klemmenentriegelung am hinteren SENSE-Anschluss mit einem kleinen Schraubendreher nach innen und stecken Sie die Kabel in die Klemmenöffnungen. Prüfen Sie, ob sie fest eingesteckt sind.

Schließen Sie nun die beiden „SENSE“-Kabel unter Beachtung der korrekten Polarität am Verbraucher an. Der Leiterquerschnitt für die „SENSE“-Kabel muss mindestens 0,34 mm² betragen.

Lösen Sie den Anschluss immer in umgekehrter Reihenfolge (zuerst alle „SENSE“-Kabel und dann die Anschlusskabel).

Achten Sie darauf, dass Sie die „SENSE“-Kabel so nah wie möglich am Anschlusspunkt des Verbrauchers anschließen. Achten Sie auf die korrekte Polarität.

Schließen Sie die „SENSE“-Kabel keinesfalls kurz.

10. Schutzmechanismen

Das Netzgerät verfügt über mehrere integrierte automatische Schutzmechanismen, die es vor Beschädigungen schützen. Die aktivierten Schutzmechanismen werden mit Buchstabencodes angezeigt und gleichzeitig wird der DC-Ausgang aus Sicherheitsgründen abgeschaltet.

Wenn ein Schutzmechanismus aktiv ist, muss der Verbraucher sofort ausgeschaltet und vom Netzgerät getrennt werden.

Um den Ausgang wieder zu aktivieren, schalten Sie das Netzgerät aus. Warten Sie, bis alle Anzeigen erloschen sind. Schalten Sie das Netzgerät wieder ein. Das Netzgerät sollte wieder normal arbeiten. Sollte dies nicht der Fall sein, wenden Sie sich bitte an unseren Kundendienst.

Die folgenden Anzeigen sind möglich:

Überspannungsschutz

DUP

Am DC-Ausgang wurde eine höhere externe Spannung festgestellt, als vom Netzgerät bereitgestellt wird. Der Ausgang wird abgeschaltet.

Die Stromstärken für die Abschaltung sind in den technischen Daten aufgeführt.

Überhitzungsschutz

DTF

Der integrierte Temperatursensor hat eine zu hohe Systemtemperatur ermittelt.

Um eine Überhitzung zu vermeiden, wird der Ausgang abgeschaltet.

Schalten Sie das Netzgerät aus und lassen Sie es für mindestens 30 Minuten abkühlen.

Prüfen Sie nach dem Einschalten, ob der Lüfter oder die Lüftungsöffnungen blockiert sind. Während des Selbsttests bei der Inbetriebnahme muss der Lüfter hörbar anlaufen. Sollte dies nicht der Fall sein, wenden Sie sich bitte an unseren Kundendienst.

Überlastschutz

OLP

Bei Überlast am DC-Ausgang wird normalerweise die Leistungsbegrenzung eingeschaltet. Wenn dies nicht der Fall ist, wird die zweite Schutzfunktion aktiv.

Schalten Sie das Netzgerät bei Anzeige dieser Warnmeldung sofort aus und überprüfen Sie die Anschlussdaten des Verbrauchers. Trennen Sie den Verbraucher vom DC-Ausgang des Netzgeräts.

Schalten Sie das Netzgerät wieder ein und überprüfen Sie dessen Funktion. Bleibt die Fehlermeldung bestehen, wenden Sie sich bitte an unseren Kundendienst.

11. Problembehandlung

Mit dem Kauf des Labor-Netzgeräts haben Sie ein Produkt erworben, das zuverlässig und betriebssicher ist. Dennoch können in seltenen Fällen Probleme und Betriebsstörungen auftreten.

Aus diesem Grund beschreiben wir Ihnen nachstehend, wie Sie mögliche Störungen beheben können:

Beachten Sie stets die Sicherheitshinweise!

Problem Mögliche Ursache
Das Netzgerät lässt sich nicht einschalten.	Leuchtet die Betriebsanzeige am Netzgerät (2) auf?Überprüfen Sie die Netzspannung (evtl. auch die Netzsicherung im Gerät oder den Leitungsschutzschalter).
Angeschlossene Verbraucher funktionieren nicht.	Ist die Spannung korrekt eingestellt?Ist die Polarität korrekt?Prüfen Sie die technischen Daten der Verbraucher.
Die LED „REAR CONTROL“ leuchtet. Das Gerät lässt sich nicht über die Drehregler bedienen.	Der Fernbedienungsbetrieb ist aktiv.Stellen Sie den hinteren Schieberegler „MODE“ auf „Normal“.
Die Anzeige „O P PFF“ leuchtet.	Der DC-Ausgang wurde über den Fernbedienungsausgang (16) abgeschaltet.Trennen Sie die Verbindung zwischen den Kontakten 4 und 5. Der Ausgang ist wieder aktiviert.
Der Ausgangsstrom ist auf 5 A begrenzt, obwohl die Stromeinstellungen höher sind.	Der frontseitige Anschluss ist auf max. 5 A begrenzt.Für höhere Ströme schließen Sie den Verbraucher am hinteren Hauptausgang an.
Die LED „C.C.“ leuchtet. Konstantstrombetrieb	Der eingestellte Strom wurde überschritten. Überprüfen Sie die Stromaufnahme Ihres Verbrauchers und erhöhen Sie ggf. die Strombegrenzung an Ihrem Netzgerät.
Die Anzeige „C.V.“ leuchtet. Konstantstrombetrieb	Das Netzgerät arbeitet normal.Der Ausgang liefert die eingestellte Konstantspannung.
OVP Überspannungsschutz	Siehe Kapitel „Schutzmechanismen“.
OtP Übertemperaturschutz	Siehe Kapitel „Schutzmechanismen“.
OLP Überlastschutz	Siehe Kapitel „Schutzmechanismen“.

Überprüfen Sie regelmäßig die technische Sicherheit des Geräts z.B. auf beschädigtes Gehäuse usw.

Sicherungen sind Ersatzteile und fallen nicht unter die Gewährleistung/Garantie.

als die oben beschriebenen Reparaturen dürfen nur von einer autorisierten Fachkraft durchgeführt werden. Sollten Sie Fragen zur Bedienung des Geräts haben, zögern Sie bitte nicht, sich an unseren technischen Support zu wenden.

12. Pflege und Reinigung

Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische Lösungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können.

• Abgesehen von einer gelegentlichen Reinigung oder dem Austausch der Sicherung ist dieses Labor-Netzgerät wartungsfrei.
• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung.
• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

Sicherung austauschen

Lässt sich das Labornetzgerät nicht mehr einschalten, ist wahrscheinlich die hintere Netzsicherung (19) defekt.

Gehen Sie wie folgt vor, um die Netzsicherung auszutauschen:

1. Schalten Sie das Netzgerät aus und ziehen Sie alle Anschlusskabel und den Netzstecker ab.
2. Hebeln Sie den hinteren Sicherungshalter (19) mit einem geeigneten Schraubendreher aus der Halterung.
3. Ersetzen Sie die defekte Sicherung durch eine neue Feinsicherung (5 x 20 mm) des gleichen Typs und Nennstroms. Der Sicherungswert ist im Kapitel „Technische Daten“ aufgeführt.
4. Drücken Sie die Sicherung in den Sicherungshalter.

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):

• in unseren Conrad-Filialen
• in den von Conrad geschaffenen Sammelstellen
- in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

14. Technische Daten

	HPS-11530 HPS-11560 HPS-130		15 HPS-13030 HPS-16010
Ausgangsleistung 450	W 900 W 450 W	900 W 600 W
Ausgangsspannung 1	- 15 V/DC 1 - 15 V/DC 1 - 30 V/DC 1		- 30 V/DC 1 - 60 V/DC
Ausgangsstrom	0 - 30 A	0 - 60 A	0 - 15 A	0 - 30 A	0 - 10 A
Restwelligkeit bei Nennlast (eff)	5 mV/50 mA	5 mV/100 mA	5 mV/20 mA	5 mV/40 mA	5 mV/10 mA
Spannungsregelverhalten bei 100 % Laständerung	50 mV
Spannungsregelverhalten bei Netzschwankung (170 - 264 V/AC)	20 mV
Stromregelverhalten bei 10 - 90 % Laständerung	150 mA	200 mA	100 mA	150 mA	100 mA
	HPS-11530 HF	S-11560 HPS-130	15 HPS-13030 HF	S-16010
Stromregelverhalten bei Netzschwankung (170 - 264 V/AC)	50 mA
Anzeigegenauigkeit	+/- (0,2% + 0,3 V), +/- (0,2% + 0,3 A)
OVP-Abschaltpegel des U-Ausgangs	+2 V (1 - 5 V)+3 V (5 - 15 V)	+2 V (1 - 5 V)+3 V (5 - 15 V)	+2 V (1 - 5 V)+3 V (5 - 20 V)+4 V (20 - 30 V)	+2 V (1 - 5 V)+3 V (5 - 20 V)+4 V (20 - 30 V)	+2 V (1 - 5 V)+3 V (5 - 20 V)+4 V (20 - 60 V)
Betriebsspannung 220 – 240 V/AC, 50/60Hz
Leistungsaufnahme (max.)	2,4 A 4,7 A	2,4 A 4,5 A 3,1 A
Wirkungsgrad 85% 85% 86% 86% 89%
Taktsignal 65 - 85 kHz	65 - 85 kHz 75 - 95 kHz	75 - 95 kHz	65 - 85 kHz
Leistungsfaktor bei aktiver PFC	>0,95
Gerätelüfter Temperaturgesteuert (0 - 100 %)
Netzsicherung (5 x 20 mm)	T3,15AL250V Glaskörper	F8AL250V Glaskörper	T3,15AL250V Glaskörper	F8AL250V Glaskörper	T4AL250V Glaskörper
Betriebstemperatur 0 bis +40 °C
Rel. Luftfeuchtigkeit 10 bis 80 %, nicht kondensierend
Schutzklasse 1
Netzanschluss IEC 320 C14, Gerätestecker für Kleinverbraucher
Betriebshöhe max. 2.000 m über Normalnull
Abmessungen (B x H x T) mm	200 x 90 x 215 2	200 x 90 x 275 200	x 90 x 215 200 x 9	x 275 200 x 90 x 215
Gewicht	2,6 kg	3,2 kg	2,6 kg	3,2 kg	2,6 kg

Page

Suisse: www.conrad.ch

2. Explication des symboles

14. Technische gegevens

D Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung oder die Erfassung in elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
