GEBRUIKSAANWIJZING HW110B14979EU1 HAIER

Legende Waarschuwing - Belangrijke veiligheidsinformatie Algemene informatie en tips

Milieu-informatie Help het milieu en de gezondheid te beschermen. Plaats de verpakking in de geschikte containers om het te recyclen. Help afval van elektrische en elektronische apparaten recyclen. Gooi apparaten die voorzien zijn van dit symbool niet weg met huishoudelijk afval. Re- tourneer het product naar uw lokale instelling of neem contact op met uw gemeentelijk kantoor. Dank u voor uw aankoop van dit Haier product. Lees deze handleiding grondig voor u het apparaat in gebruik neemt. De handleiding bevat belangrijke informatie die u zal helpen uw apparaat optimaal te gebruiken en het veilig en correct te installeren, gebruiken en onderhouden. Bewaar deze handleiding zodat u hem steeds kunt raadplegen voor het veilig en correct gebruik van het apparaat. Als u het apparaat verkoopt, wegschenkt, of achterlaat wanneer u verhuist, moet u deze handleiding ook meegeven zodat de nieuwe eigenaar vertrouwd kan raken met het appa- raat en de veiligheidswaarschuwingen. WAARSCHUWING! Risico op letsels of verstikking! Ontkoppel het apparaat van het netwerk. Snijd het netsnoer door en verwijder het. Ver- wijder de scharnieren om te vermijden dat kinderen of huisdieren in het apparaat vast- geklemd kunnen raken.Inhoud

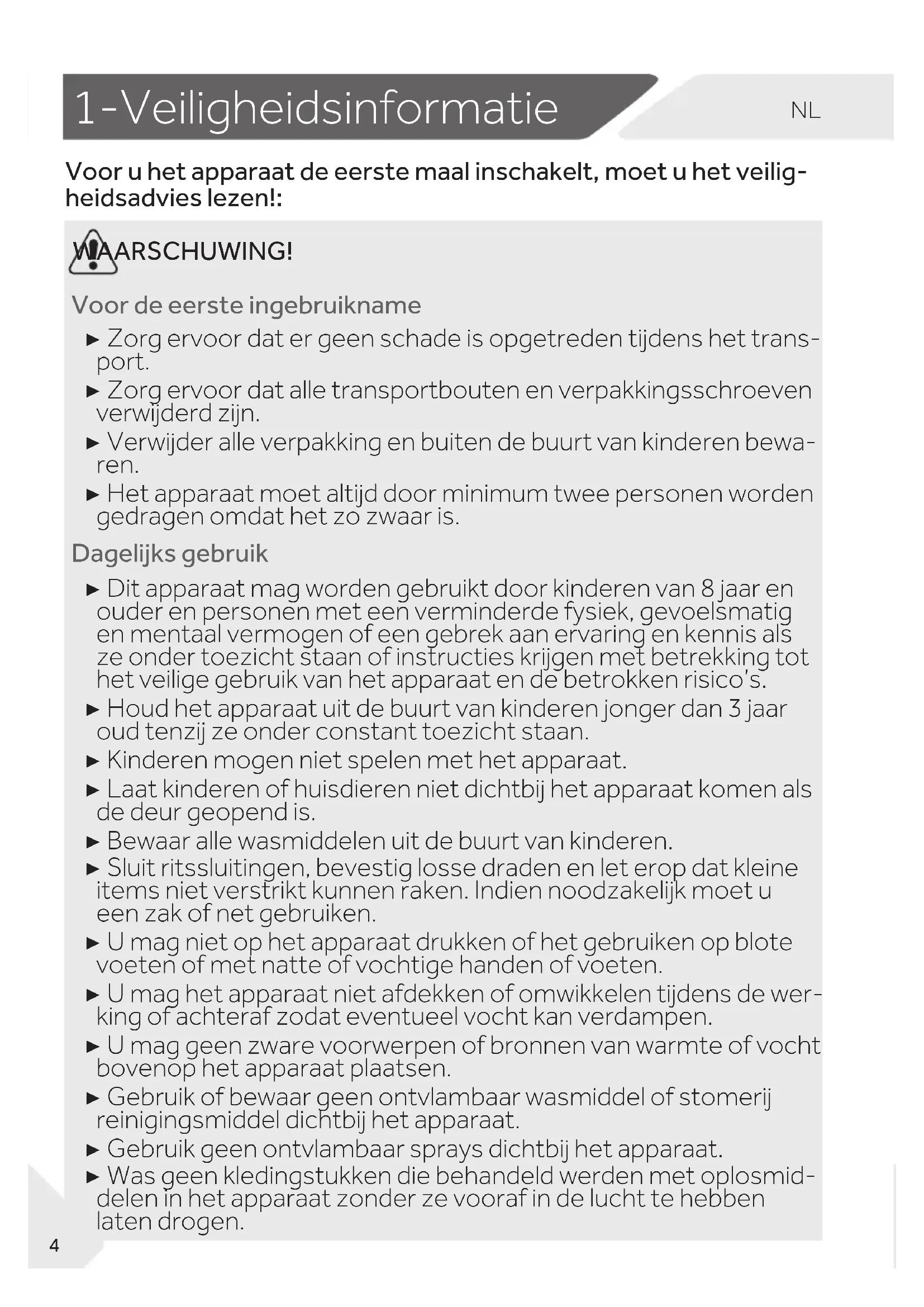

Voor u het apparaat de eerste maal inschakelt, moet u het veilig- heidsadvies lezen!: WAARSCHUWING! Voor de eerste ingebruikname ▶ Zorg ervoor dat er geen schade is opgetreden tijdens het trans- port. ▶ Zorg ervoor dat alle transportbouten en verpakkingsschroeven verwijderd zijn. ▶ Verwijder alle verpakking en buiten de buurt van kinderen bewa- ren. ▶ Het apparaat moet altijd door minimum twee personen worden gedragen omdat het zo zwaar is. Dagelks gebruik ▶ Dit apparaat mag worden gebruikt door kinderen van 8 jaar en ouder en personen met een verminderde fysiek, gevoelsmatig en mentaal vermogen of een gebrek aan ervaring en kennis als ze onder toezicht staan of instructies krijgen met betrekking tot het veilige gebruik van het apparaat en de betrokken risico’s. ▶ Houd het apparaat uit de buurt van kinderen jonger dan 3 jaar oud tenzij ze onder constant toezicht staan. ▶ Kinderen mogen niet spelen met het apparaat. ▶ Laat kinderen of huisdieren niet dichtbij het apparaat komen als de deur geopend is. ▶ Bewaar alle wasmiddelen uit de buurt van kinderen. ▶ Sluit ritssluitingen, bevestig losse draden en let erop dat kleine items niet verstrikt kunnen raken. Indien noodzakelijk moet u een zak of net gebruiken. ▶ U mag niet op het apparaat drukken of het gebruiken op blote voeten of met natte of vochtige handen of voeten. ▶ U mag het apparaat niet afdekken of omwikkelen tijdens de wer- king of achteraf zodat eventueel vocht kan verdampen. ▶ U mag geen zware voorwerpen of bronnen van warmte of vocht bovenop het apparaat plaatsen. ▶ Gebruik of bewaar geen ontvlambaar wasmiddel of stomerij reinigingsmiddel dichtbij het apparaat. ▶ Gebruik geen ontvlambaar sprays dichtbij het apparaat. ▶ Was geen kledingstukken die behandeld werden met oplosmid- delen in het apparaat zonder ze vooraf in de lucht te hebben laten drogen.1-Veiligheidsinformatie

WAARSCHUWING! Dagelks gebruik ▶ U mag de stekker niet verwijderen of invoeren in de aanwezig- heid van ontvlambaar gas ▶ U mag schuimrubber of sponsachtig materiaal wassen in heet water. ▶ U mag geen wasgoed wassen dat vuil is met bloem. ▶ U mag de lade met het wasmiddel niet openen tijdens een was- cyclus. ▶ Druk niet op de deur tijdens een wascyclus. Ze wordt namelijk heet. ▶ U mag de deur niet openen als het waterniveau zichtbaar is door het kijkvenster. ▶ U mag de deur niet open forceren. De deur is uitgerust met een zelfgrendelend mechanisme en ze opent kort aan het einde van de wasprocedure. ▶ Schakel het apparaat uit na elk programma en voor u routine onderhoudswerken uitvoeren. Verwijder de stekker uit het stop- contact om elektriciteit te besparen en uit veiligheidsoverwegin- gen. ▶ U mag nooit aan het netsnoer trekken om de stekker uit het stopcontact te verwijderen. Onderhoud & reinigen ▶ Zorg ervoor dat kinderen onder toezicht staan als ze het appa- raat reinigen of onderhouden. ▶ Verwijder de stekker uit het stopcontact voor u onderhouds- werkzaamheden uitvoert. ▶ Houd het onderste deel van het kijkvenster schoon en open de deur en de lade met het wasmiddel als het apparaat niet in gebruik is om geurtjes te voorkomen. ▶ Gebruik geen waterspray of stoom om het apparaat te reinigen. ▶ Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwali- ceerde personen om ieder risico uit te sluiten. ▶ Probeer het apparaat nooit zelf te repareren. Neem contact op met onze klantendienst om reparaties te laten uitvoeren. ▶ Verwijder alle vreemde voorwerpen zoals metalen voorwerpen, chemicaliën, breekbare goederen, brandende kaarsen of siga- retten, etc. van het apparaat.1-Veiligheidsinformatie

WAARSCHUWING Installatie ▶ Het apparaat moet in een goed geventileerde locatie worden geplaatst. Zorg voor een locatie die toelaat de deur volledig te openen. ▶ Installeer het apparaat nooit buiten op een vochtige locatie, of in een locatie waar waterlekken kunnen optreden, zoals onder of dichtbij een wastafel. In het geval van een waterlek moet u de elektrische voeding loskoppelen en de machine natuurlijk laten drogen. ▶ Installeer of gebruik het apparaat enkel als de temperatuur ho- ger is dan 5 °C. ▶ Plaats het apparaat niet rechtstreeks op een tapijt of dichtbij een muur of meubelstuk. ▶ U mag het apparaat niet blootstellen aan vorst, warmte of di- rect zonlicht of in de buurt van warmtebronnen (bijv. fornuizen, verwarming). ▶ Zorg ervoor dat de elektrische informatie op het naamplaatje overeenstemt met de stroomtoevoer. Zo niet moet u contact opnemen met een elektricien. ▶ Gebruik geen multi-stekker adapters of verlengsnoeren. ▶ Zorg ervoor dat enkel het geleverde netsnoer en slangenset worden gebruikt. ▶ Zorg ervoor dat het netsnoer en de stekker niet beschadigd zijn. Indien beschadigd moet het worden vervangen door een elek- tricien. ▶ Gebruik een afzonderlijke aardgeleider voor de voeding die eenvoudig toegankelijk moet zijn na de installatie. Het apparaat moet geaard worden. Enkel voor het VK: Het netsnoer van het apparaat is uitgerust met een driepolige stekker (aarding) die past in een driepolige (geaarde) stekker. Snij de derde pin (aarding) nooit weg of demonteer ze niet. De stekker moet ook na de installatie toegankelijk zijn. ▶ Zorg ervoor dat de naden en de verbindingen van de slang ste- vig zijn aangebracht en dat er geen lekken zijn. Beoogd gebruik Dit apparaat is enkel bedoeld voor wasgoed dat in de wasmachine mag worden gewassen. U moet altijd de instructies volgen vermeld op het etiket van elk kle- dingstuk. Het is uitsluitend bedoeld voor gebruik binnen in huis. Het is niet be- doeld voor commercieel of industrieel gebruik. Wijzigingen aan het apparaat zijn niet toegelaten. Onbedoeld gebruik kan gevaar en het verlies van de garantie en aansprakelijkheidsclaims betekenen.NL 2-Productbeschrijving

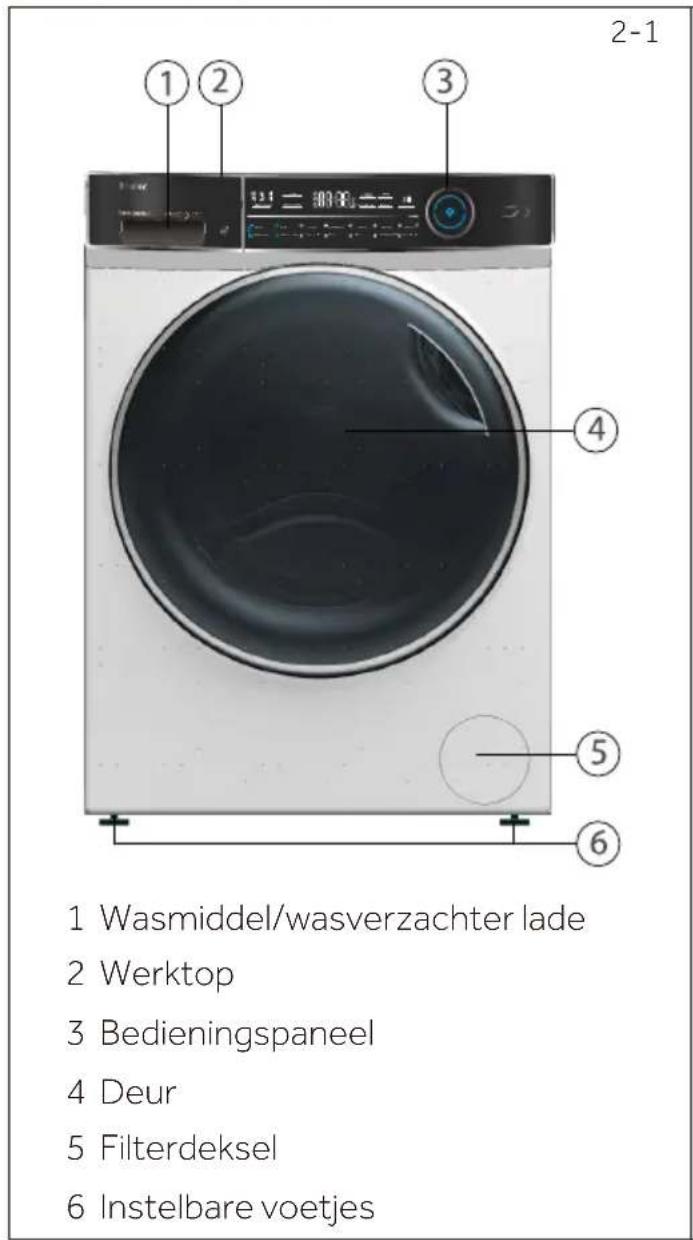

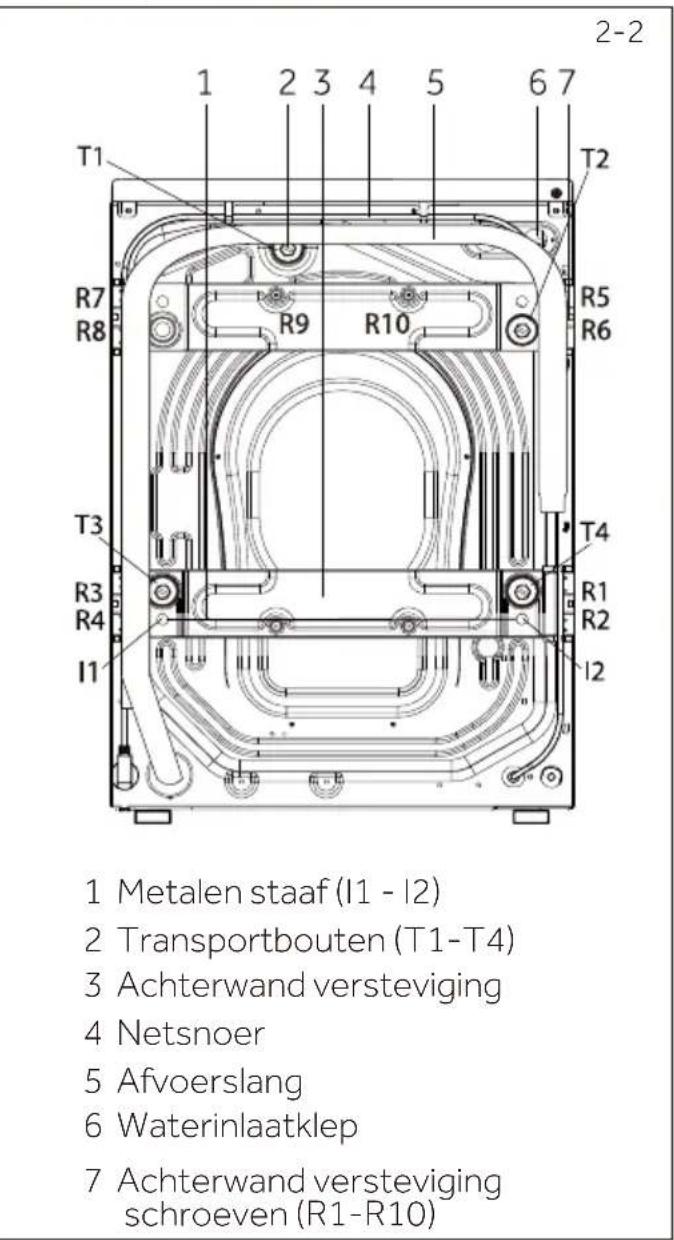

2.1 Afbeelding van het apparaat

25 DRUMAnti-creaseExtra Ri nseSpeed OpmerkingOmwille van technische wijzigingen en uiteenlopende modellen kunnen de illustraties in de volgende hoofdstukken verschillen van uw model.1 Wasmiddel/wasverzachter lade2 Werktop3 Bedieningspaneel 4 Deur5 Filterdeksel6 Instelbare voetjes1 Metalen staaf (I1 - I2)2 Transportbouten (T1-T4)3 Achterwand versteviging4 Netsnoer5 Afvoerslang6 Waterinlaatklep7 Achterwand versteviging schroeven (R1-R10) 2-1 2-2

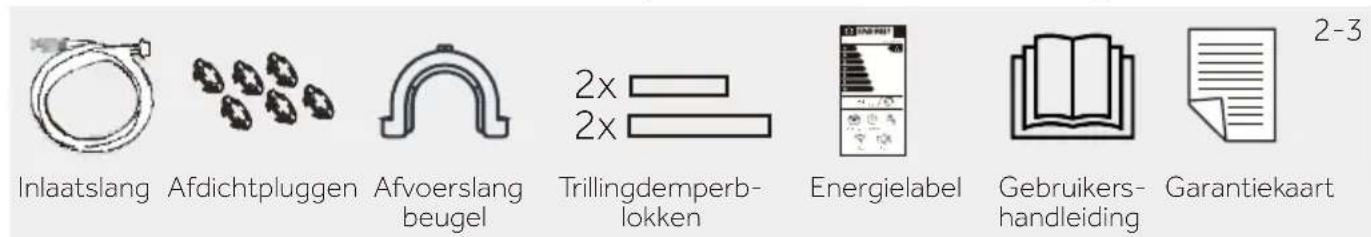

Controleer de accessoires en literatuur op basis van de onderstaande lijst (Afb. 2.3): Inlaatslang Afdichtpluggen Afvoerslang beugel Trillingdemperb- lokken Gebruikers- handleiding Energielabel Garantiekaart 2-3

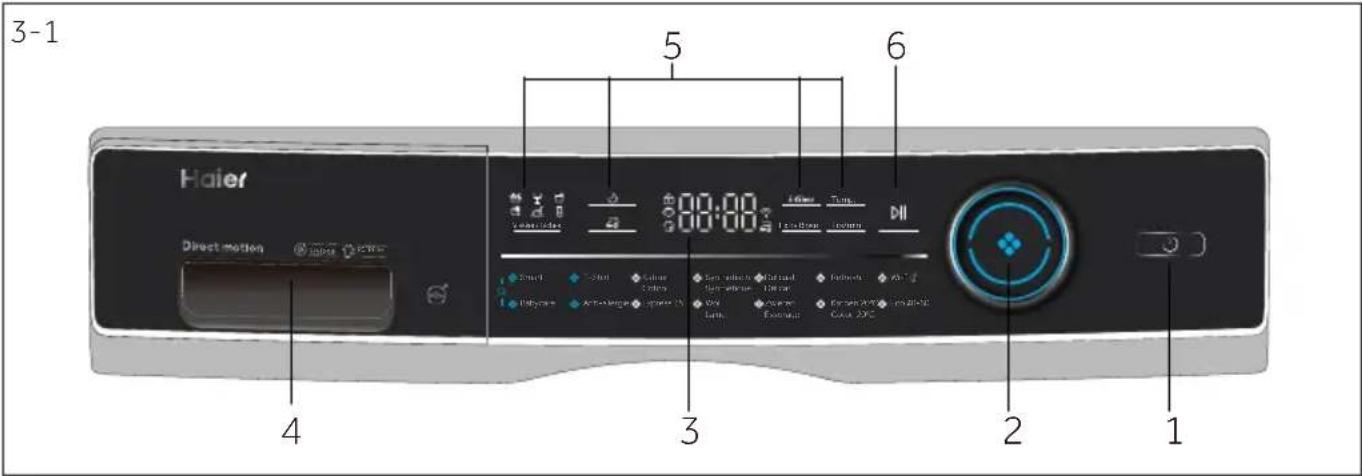

Pause“-knop Stain removal Delay Anti-crease Ext ra Ri nse S peed T emp. Re fres hZwieren Essorage S martT-ShirtSynthetischSynthétiqueExpress 15’ Wi-fi Ba byca reKatoenCotonEc o 4 0-60Katoen 20°C Coton 20°C DelicaatDélicat Wol Laine Anti-allergie 3-1 3-2 3-3 Opmerking: Geluidssignaal In de volgende situaties heeft een geluidssignaal standaard geen geluid: ▶ wanneer een knop wordt ingedrukt ▶ wanneer men draait aan de programmaselectieknop Opmerking: Stroom uitschakelen niet wordt ingeschakeld binnen 2 minuten voor de start van het programma of aan het ▶ aan het einde van een programma Het geluidssignaal kan indien noodzakelijk worden gedeselecteerd; zie DAGELIJKS GEBRUIK (zie P18 6.13).

Druk zacht op de knop (Afb. 3-2) om in te schakelen. Het scherm licht op, de indicator van de "Start/Pause" knop begint te knipperen. Raak de knop opnieuw aan geduren- de ca. 2 seconden om uit te schakelen. Als er geen on- derdeel van het paneel of programma wordt ingescha- keld, zal de machine automatisch uitschakelen.

3.2 Programma selectieschakelaar

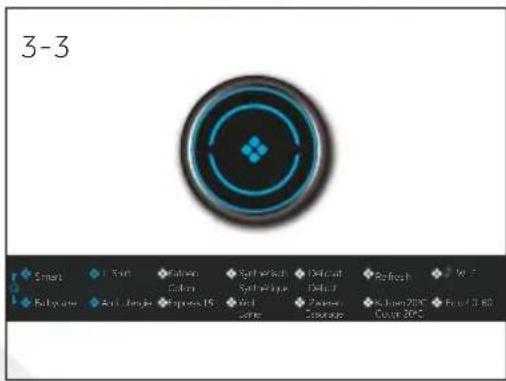

Met kan één van 14 programma's selecteren met de knop (Afb. 3-3). Het LED-lampje van het programma licht op en de standaardinstellingen worden weerge- geven. Extra RinseTrs/minTemp.WolLaineZwierenEssorageSmartT-ShirtExpress 15’KatoenCotonWi-fiBabycareSynthetischSynthétiqueEco 40-60DelicaatDélicatAnti-allergieRefreshKatoen 20°CCoton 20°CVlekken/TâchesREFRESH 525 DRUM

2 Programma selectieschakelaarNL 3-Bedieningspaneel

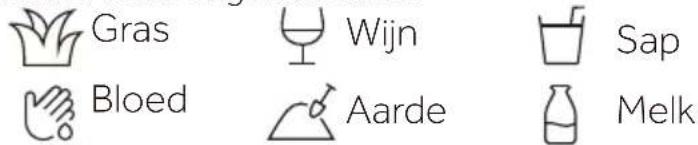

Vlekken/TâchesExtra Rins e Trs/minT emp.Delay

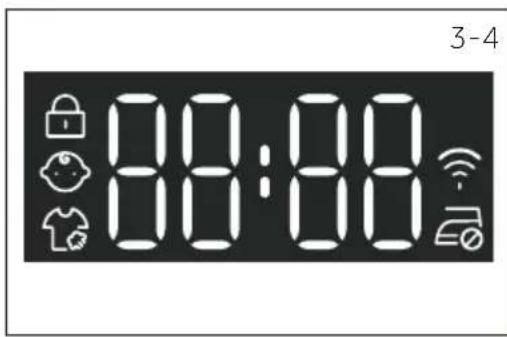

Het scherm (Afb. 3- 4) geeft de volgende infor- matie weer: 3-4 3-5 3-6 ▶ Wasduur ▶ Eindtijd startuitstel ▶ Foutcodes en onderhoudsinformatie ▶ Weergavesymbolen ▶ Snelheid. temperatuur, etc. Symbool Betekenis De deur van de trommel is vergrendeld Bedieningspaneel vergrendelingAntikreuk Stoom

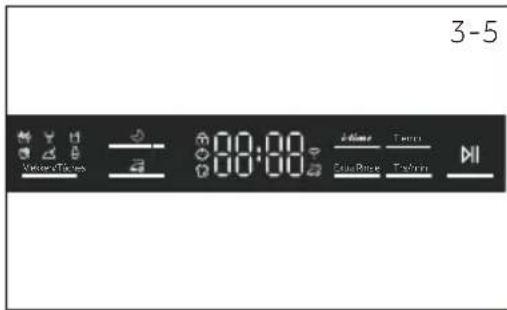

De functieknoppen (Afb. 3- 5) schakel bijkomende opties in voor het geselecteerde programma voor de start van het programma. De betrokken indicatoren worden weergegeven. Als het apparaat wordt uitgeschakeld of een nieuw program- ma ingesteld, worden alle opties uitgeschakeld. Als een knop meerdere opties heeft, kan de gewenste optie worden geselecteerd door de knop achtereenvolgens in te drukken. Opmerking: Fabrieksinstellingen

ke standaardinstellingen. Als er geen speciale vereiste is, worden standaardinstellingen aanbevolen.

3.4.1-Functieknop " “

Raak deze knop (Afb. 3- 6) aan om het programma te starten met startuitstel. Het uitstel kan worden ver- hoogd in stappen van 30 minuten van 0,5 tot 24 uur (de eindtijd is langer dan de originele programmadu- ur). Wanneer bijvoorbeeld 6:30 wordt weergegeven, betekent dit dat het wasprogramma zal eindigen na 6 uur en 30 minuten. Raak de “Start/Pause“-knop aan om het startuitstel in te schakelen. Dit is niet van toe- passing op het centrifugeren, verfrissen, afstand pro- gramma. Opmerking: Vloeibaar wasmiddel Als u vloeibaar wasmiddel gebruikt, wordt het afgeraden het startuitstel in te schakelen.3-Bedieningspaneel

3.4.2-Functieknop “ ” Voor die programma's die de functie " " kunnen se-

lecteren (Fig. 3- 7), raak de knop " " functie te selecteren en het bijbehorende pictogram zal oplichten. Raak opnieuw aan of selecteer een ander programma, deze functie wordt geannu leerd. Onderde functie " " verlaagt het maxi male centrifugetoe - rental. Na het centrifugeren blijft de wasmachine in termitterend werken om de kleding af te schudden om schimmel en geur te voorkomen,kreuken te ver- minderen en ze gladder te maken na het ophangen.Tijdens de werking geeft het LED-scherm“ - ” “ -- ” “ --- ” “ ---- ” weer

deze fase duurt maximaal 12uur.De gebruikers kunnen op elk moment de knop “Start/ Pause” aanraken om het programma te beëindigen. 3-9 3-8 Temp.Temp. Trs/min 3-9 Extra Rinse 3-11 I-time 3-12 3-7 3-8 3-9 3-10 3-11 3-12 3-13 3.4.3 Functieknop "Temp.“Raak deze knop (Afb. 3-8) aan om de wastemperatu-ur van het programma te wijzigen. Als er geen waarde oplicht (het scherm “-- ”), wordt het water niet opge-warmd.3.4.4 Functieknop "Trs/min“Druk op deze knop (Afb. 3- 9) om de toeren/minuut van het programma te wijzigen of te deselecteren. Als er geen waarde oplicht op het scherm (“”), wordt het wasgoed niet gecentrifugeerd.3.4.5 Functieknop "Extra Rinse“Raak deze knop (Afb. 3- 10) aan om het wasgoed in-tensiever te spoelen met fris water. Dit wordt aanbe-volen voor personen met een gevoelige huid. Door de knop meerdere malen aan te raken, kan men één tot drie bijkomende cycli selecteren.Ze verschij-nen op het scherm als P--0/ met P--1/P--2/P--3. Andere programma-opties zijn anders.3.4.6 Functieknop ‘‘ ‘‘Deze functie (Afb. 3-11) benadrukt de verschillende wastijden. Niet alle Programma’s kunnen deze func-tie selecteren. Zie P12 voor de programma’s die deze functie kunnen selecteren.3.4.7 Functieknop "Start/Pause” Druk zacht op deze knop (af. 3-12) om het weergege-ven programma te starten of te onderbreken.3.4.8 “Vlekken/Tâches“ knopRaak deze knop (Afb. 3- 13) aan om speciale functies te selecteren voor vlekken. De symbolen worden ver-klaard in de volgende tabel:GrassSoilWineBloodMilkJuice Gras Bloed Aarde Wijn Sap Melk aan om deze

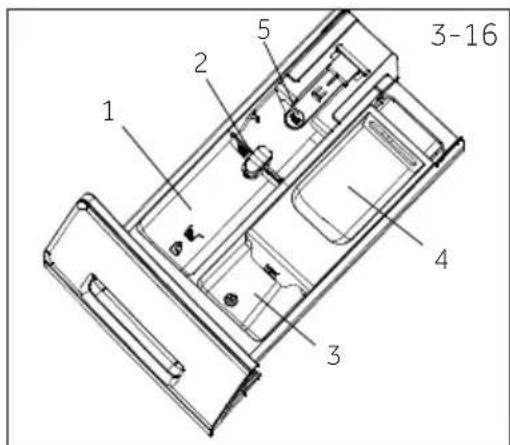

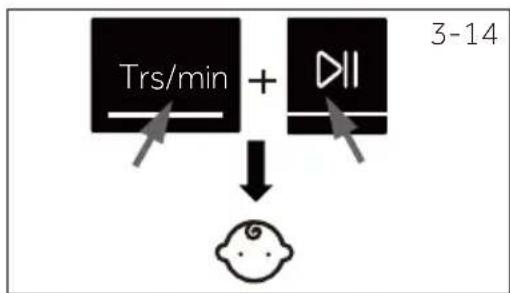

3-14 3-15 3-16 Opmerking: Kinderslot ▶ Het kinderslot dat handmatig is ingesteld moet handmatig worden geannuleerd of het wordt automatisch geannuleerd aan het einde van toets het Programma. Het uit-schakelen en de foutinformatie annuleren het kinderslot niet. Deze werkt nog steeds wanneer het apparaat de volgende keer wordt ingeschakeld. ▶ Als u het kinderslot gebruikt, moet u eerst de programmatoets aanraken en daarna het kinderslot inschakelen. ▶ Houd het ingedrukt gedurende 3 seconden. Het kinderslot schakelt over op volledig licht en het kinderslot wordt ingeschakeld. ▶ Het kinderslot kan worden ingesteld of geannuleerd met de hOn App.De aanbeveling van het type oplosmiddelen is geschikt voor uiteenlopende was-temperaturen. Raadpleeg de handleiding van het oplosmiddel. 3-1 Trs/min

Een programma kiezen en dan starten, druk op de knop "Trs/min" en ". ." (afb. 3- 14) gedurende 3 seconden tegelijkertijd om alle paneelelementen te blokkeren tegen activering, paneelweergave . Om te ontgrendelen, moet u de beide knoppen opnieuw aanraken. De kinderslot indicator licht op wanneer het kinderslot is ingeschakeld. De functie is optioneel wanneer de machine werkt. Het scherm geeft (Afb. 3- 15) als een knop wordt aangeraakt wanneer het kinderslot ingescha-keld is. De wijziging is niet actief.

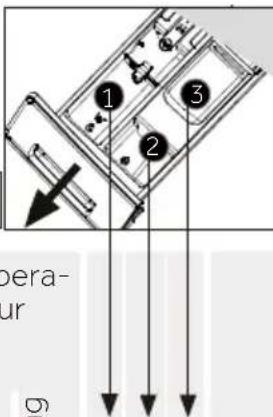

Open de lade van de dispenser, er zijn drie comparti-menten zichtbaar (Afb. 3- 16):1. Het hoofdwasvak voor poeder of vloeibaar was-middel.2. Wasmiddel klep selectie, til omhoog voor po-ederwasmiddel, houd het omlaag voor vloeibaar wasmiddel.3. Vak voor de wasverzachter 4. Voorwasvak, voor een kleine hoeveelheid was-middel. 5. Vergrendeling tab, druk deze omlaag om de lade van de dispenser te verwijderen. Opmerking: De procedure om het aantal cycli te controleren dat de machine heeft uitgevoerd. Procedure: selecteer in de standby-modus eerst het programma "Katoen" en volgens "Temp” en "Trs/min" tegelijkertijd aan. Het aantal lopende cycli wordt gedude 2 seconden weergegeven en vervolgens keert u terug naar de standby interface. cumulatieve werkingcycli zullen 1 optellen na het programma eindigt. worden in hexadecimale vorm weergegeven indien hoger dan 9999.raak ver- ren-

Max. ladingTempera- tuur Voor-instel-ling cen- trifu-geer-snel-heid in tpmFunctiein kg in °C

Licht vuil gemengd wasgoed van katoen en synthetische

Delicaat wasgoed en zijde

Machine wasbare stof van wol of met wol-inhoud

Oplosmiddel compartiment voor: Wasmiddel Verzachter of verzorgingsproduct wasmiddel

VoorinstellingStandaardduur (min)Extra Rinsei-time* Water is niet verwarmd.

Kies 90°C enkel als wastemperatuur voor hygiënische vereisten. Verminder de hoeveelheid wasmiddel omdat het over een korte programmaduur gaat.

Geen of een kleine hoeveelheid poeder wasmiddel. Er kan een kleine hoeveelheid wasmiddel worden toegevoegd aan de voorwasfunctie op de App. Wanneer u zware ladingen wast, kan de machine hard trillen of bewegen wanneer de kledingstukken worden gewassen. kwaliteit te verbeteren.SmartT-ShirtKatoenSynthetischDelicaatRefresh Wi-fi BabycareAnti-allergieExpress 15’ Wol ZwierenKatoen 20°CEco 40-60Vlekken/Tâches

Opmerking: Automatisch gewichtHet apparaat is uitgerust met een lading-herkenning. Bij een lage lading wordt de hoeveelheid energie, water en de wasduur automatisch verminderd voor bepaalde programma’s. De standaardtijd op het scherm kan variëren naargelang het gewicht programma.Scan de QR-code op het energielabel voor informatie over het energieverbruik. Het reële energieverbruik kan verschillen van het verklaarde verbruik in naargelang de lokale omstandigheden.De vermelde waarden voor de andere programma’s dan het Eco 40-60 programma en de was- en droogcycli zijn louter indicatief. Indicatieve informatie (volgens de verordening van de commissie (EU) 2019/2023): Nomi-naal ver-mogenProgramma (kg) (UU:MM) (kWu/cy-clus) (L/cy-clus)Max. tem-peratuur (°C)Effectieve snelheid

Residua Smart SynthetischNL 6-Dagelijks gebruik

6.3 Wasgoed voorbereiden

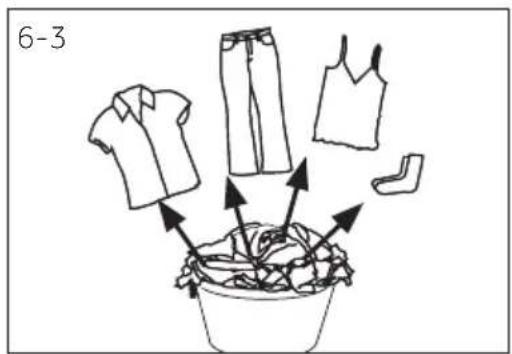

▶ Sorteer de kledij naargelang de stof (katoen, syn- thetisch, wol of zijde) en hoe vuil ze is (Afb. 6-3). Let op de onderhoudssymbolen op de etiketten. ▶ Scheid witte kledij van gekleurde kledingstukken. Was gekleurde textiel eerst met de hand om te controleren of de kleuren verbleken of uitlopen. ▶ Maak de zakken leeg (sleutels, munten, etc.) en verwijder hardere decoratieve voorwerpen (bijv. spelden). ▶ Kledingstukken zonder zomen, delicaat wasgoed

ten in een waszak worden geplaatst (handwas- sen of de stomerij zijn betere opties). ▶ Sluit ritssluitingen, velcro bevestigingen en ha- ken, zorg ervoor dat de knoppen stevig zijn aan- genaaid. ▶ Plaats gevoelige items zoals wasgoed zonder een stevige zoom, delicaat ondergoed en kleine items zoals sokken, riemen, beha's, etc. in een waszak. ▶ Ontvouw grote stukken wasgoed zoals bedden- goed, spreien, etc. ▶ Draai jeans, gedecoreerde of kleur-intensieve textiel binnenste buiten; was ze mogelijk afzon- derlijk.

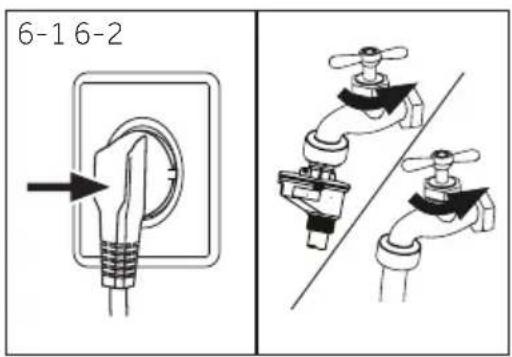

Sluit de wasmachine aan op het lichtnet (220V tot 240V~/50Hz; afb. 6-1). Raadpleeg ook de sectie INSTALLATIE (P-29).

▶ Controleer of de watertoevoer schoon en in goe- de staat is, voor u de wateraanvoerslang aansluit. ▶ Draai de kraan open (Afb. 6-2). Opmerking: Strakheid Voor gebruik moet u controleren op lekken in de verbindingen tussen de kraan en de aanvoerslang door de kraan open te draaien. OPGELET! Niet-textiel en kleine, losse items, of items met een scherpe rand kunnen defecten ver- oorzaken en schade toebrengen aan de kledij en het apparaat. 8-7 6-1 6-2 6-36-Dagelijks gebruik

Wassen Wasbaar tot 95°C normaal programma Wasbaar tot 60°C normaal programma Wasbaar tot 60°C delicaat programma Wasbaar tot 40°C normaal programma Wasbaar tot 40°C delicaat programma Wasbaar tot 40°C heel delicaat pro- gramma Wasbaar tot 30°C normaal programma Wasbaar tot 30°C delicaat programma Wasbaar tot 30°C heel delicaat pro- gramma Handwassen max. 40°C Niet wassen Bleken Bleken toegestaan Enkel zuurstof/ niet-chloor Niet bleken Drogen Trommeldrogen mogelijk normale temperatuur Trommeldrogen mogelijk lagere temperatuur Niet trommeldrogen Drogen aan de waslijn Plat drogen Strken Strijken op een maxi- mum temperatuur tot 200 °C Strijken op een gemiddelde tempe- ratuur tot 150°C Strijken aan een lage temperatuur tot 110 °C; zonder stoom (stoomstrijken kan onherroepelijke schade veroorzaken) Niet strijken Professionele textielverzorging Stomen in tre- trachlooretheen Stomen in koolwa- terstoen Niet stomen Professioneel nat reinigen Niet professioneel nat reinigen

6.4 Het apparaat laden

▶ Plaats het wasgoed stuk voor stuk in de trommel. ▶ Niet overladen. Let op de verschillende maximum lading naargelang het programma! De algemene regel voor de maximale lading: Laat vijftien centimeter tussen de la- ding en trommel. ▶ Sluit het deksel voorzichtig. Zorg ervoor dat er geen wasgoed tussen de deur ge- klemd raakt. Niet al deze symbolen worden weergegeven in het apparaatmenu.NL 6-Dagelijks gebruik

We raden aan de volgende producten te gebruiken: ▶ Waspoeder: 20°C tot 90°C* (optimaal gebruik: 40-60°C) ▶ Kleur wasmiddel: 20°C tot 60°C (optimaal gebruik: 30-60°C) ▶ Wol/delicaat wasmiddel: 20°C tot 30°C* (= optimaal gebruik:)

6.5 Het wasmiddel selecteren

teit van het wasmiddel. ▶ Gebruik enkel wasmiddel dat is goedgekeurd voor wasmachines.

▶ Zie tips voor de aanrechtblad wasmiddel stickers ▶ Gebruik geen chemische reinigingsmiddelen zoals trichloorethyleen en gelijkaardi- ge producten. Kies het beste wasmiddel Programma Type wasmiddel Universeel Kleur Delicaat Speciaal Wasverzachter L = gel-/vloeibaar wasmiddel P = poeder wasmiddel O = optioneel

= nee Als u vloeibaar wasmiddel gebruikt, wordt het afgeraden het startuitstel in te schakelen.

• Kies 90 °C enkel als wastemperatuur voor hygiënische vereisten.

• Als u de watertemperatuur 60°C of meer kiest, raden wij u aan minder wasmiddel te gebruiken. Gebruik het speciale ontsmettingsmiddel dat geschikt is voor katoen of syn-

• Het is beter minder poeder of poeder zonder schuim te gebruiken. Smart T-Shirt Katoen Synthetisch Delicaat Refresh Wi-fi Babycare Anti-allergie Express 15’ Wol Zwieren Katoen 20°C Eco 40-60NL 6-Dagelijks gebruik

6.6 Wasmiddel toevoegen

1. Open de wasmiddellade.

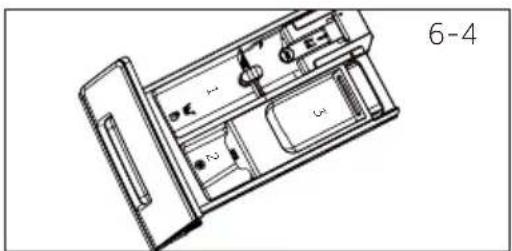

2. Plaats de vereiste middelen in de overeenstem-

mende bakjes (Afb. 6- 4)

3. Sluit de lade zachtjes.

Opmerking: ▶ Verwijder wasmiddelresten vóór het volgende gebruik uit de wasmiddellade. ▶ Gebruik niet te veel wasmiddel of wasverzachter. ▶ Volg de instructie op de verpakking van het wasmiddel. ▶ Vul het wasmiddel altijd bij net voor het begin van de wascyclus. ▶ Geconcentreerd vloeibaar wasmiddel moet worden aangelengd met water voor het wordt toegevoegd. ▶ Gebruik geen vloeibaar wasmiddel als "Startuitstel" is geselecteerd. ▶ Kies de programma-instellingen zorgvuldig in overeenstemming met de onder- houdssymbolen op alle etiketten en met de programmatabel. 6-4 6-5 6-7 6-6

Vlekken/TâchesExtra Rins e T emp. Stain removal Delay Anti-creas e Ex tra R ins e S peed T emp. Re fres hZwierenEssorageS martT-ShirtSynthetischSynthétiqueExpress 15’ Wi-fi Ba byca reKatoenCotonEc o 4 0-60Katoen 20°CCoton 20°CDelicaatDélicat Wol LaineAnti-allergie

6.7 Het apparaat inschakelen

Raak de "Power" knop aan om het apparaat in te scha- kelen (Afb. 6-5). Het LED-lampje van de "Start/Pause" knop knippert.

6.8 Selecteer een programma

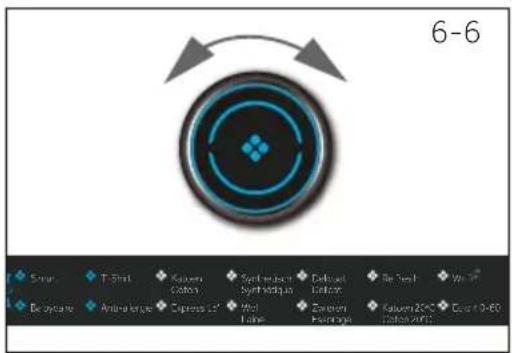

Voor een optimaal wasresultaat selecteert u een programma dat past bij de graad van vervuiling en het type wasgoed. Draai aan de programmaknop (Afb. 6-6) om het gewenste programma te selecteren. Het relevante LED-lampje licht op en de standaardinstellingen wor- den weergegeven.

6.9 Individuele selecties toevoegen

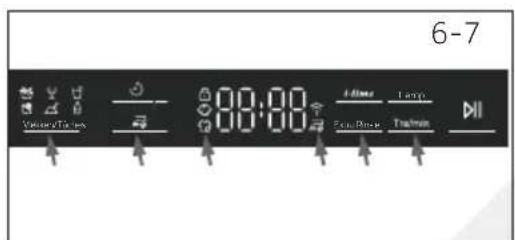

Selecteer de vereiste opties en instellingen (Afb. 6- 7); raadpleeg BEDIENINGSPANEEL. Voor het eerste gebruik raden we aan het programma “Katoen+ 90°C+600rpm te ” gebruiken zonder lading en met een kleine hoeveelheid wasmiddel in het wasmiddel compartiment (2) of met speciale machinereiniger om mogelijke corrumperende resten te verwijderen.NL 6-Dagelijks gebruik

6.11 Wasprogramma onderbreken - annuleren

Een actief programma onderbreken drukt u zacht op de "Start/Pause" knop. Het LED- lampje boven de knop knippert. Druk opnieuw op de knop om het programma te her- vatten.Om een actief programma en alle individuele instellingen te annuleren Raak de knop "Start/Pause" knop aan om het actieve programma te onderbreken. Selec-teer een nieuw programma om het te starten.1. Aan het einde van het programma verschijnt . 2. Het apparaat schakelt automatisch uit. 3. Verwijder het wasgoed zo snel mogelijk voor een goede zorg en om meer kreuken te voorkomen. 4. Schakel de watertoevoer uit. 5. Ontkoppel het netsnoer. 6. Open de deur om de opbouw van vocht en geurtjes te voorkomen. Laat ze open wanneer de ze niet in gebruik is.7. Kleine kledingstukken kunnen gemakkelijk aan de wand plakken na het centrifugeren aan hoge snelheid. Vergeet deze kledingstukken niet wanneer u de deur opent om de kleding te verwijderen.

6.13 De zoemer in- of uitschakelen

Het geluidssignaal kan indien noodzakelijk worden geactiveerd:1. Het apparaat inschakelen.2. Selecteer het “Zwieren” programma.3. Druk gelijktijdig op de knop " " en " Trs/min " gedurende ca. 3 seconden. “ ” verschijnt en zet de zoemer aan.Om de zoemer uit te schakelen, drukt u opnieuw gelijktijdig op deze beide knoppen. “ ” verschijnt. Opmerking: Deurvergrendeling ▶ Uit veiligheidsoverwegingen wordt de deur gedeeltelijk vergrendeld tijdens de wascy- clus. Het is enkel mogelijk de deur te openen aan het einde van het programma of na de annulering van het programma (zie bovenstaande beschrijving). ▶ In het geval van een hoog waterniveau, een hoge watertemperatuur en tijdens het centrifugeren is het niet mogelijk de deur te openen; verschijnt. Opmerking: Stand-bymodus / energiebesparende modusHet ingeschakelde apparaat schakelt over op de stand-bymodus als het niet wordt in-geschakeld binnen 2 minuten voor de start van het programma of aan het einde van het programma. Het scherm schakelt uit. Dit bespaart energie. Om de stand-bymodus te onderbreken, drukt u op de "Power" knop.

6.10 Het wasprogramma starten

Raak de “Start/Pause“ knop (Afb. 6-8) aan om het pro-gramma te starten. Het LED-lampje van de "Start/Pause" knop knipperen en brandt voortdurend. Het apparaat werkt in overeenstemming met de aanwezi-ge instellingen. Wijzigingen zijn enkel mogelijk door het programma te annuleren. 3-14 6-8

6.12 Na het wassenNL

GHz ondersteunt. De lengte van de router SSID bevat 1-32 tekens (inclusief 1 en

32) en het wachtwoord bevat 8-64 tekens. Minimum lengte van het wachtwoord

is 8 tekens. Router coderingmethoden omvatten open, WPA-PSK en WPA2-PSK.

2. De app is beschikbaar voor Android, Huawei of iOS apparaten, zowel voor tablets en smartphones.

vangen. Zodra het apparaat correct is geassocieerd met de app maar er geen goede Omwille van de constante updates van hOn, kunnen de functies en de scherm interface van de App verschillen van de volgende beschrijving.

programma te bedienen.

7.3 De download en installatie van hOn App:

Download de hOn App op uw apparaat met de volgende QR-code:

of via de link: go.haier-europe.com/download-App WAARSCHUWING!Observeer de veiligheidsmaatregelen in deze handleiding en zorg ervoor dat deze wor-den nageleefd, zelfs als het apparaat wordt gebruikt via de hOn App wanneer u niet thuis bent. U moet ook de instructies volgen in de hOn App. Opmerking: RegistratieDe registratie is vereist bij het eerste gebruik of wanneer de formele account wordt verwijderd/afgesloten. Voor een bijkomend gebruik moet u de gebruikersnaam en het wachtwoord invoeren nadat u zich aanmeldt. Download the hOn App on your device go.haier-europe.com/download-app Frequentiegraad (OFR) 2400 MHz - 2483.5 MHzMax. vermogen (EIRP)20dBMDraadloze standaardIEEE802.11b/g/n & BLE V4.2

Opmerking: Wi-Fi netwerkdefecten veroorzaken.

7.4 Registratie en App koppeling

Open de App. 4. Sluit de deur.5. Koppel het apparaat op basis van de instructies op het scherm.1. Controleer of de router is ingeschakeld en verbonden is met het internet.2. Laad het wasgoed en sluit de deur.3. Selecteer het “ ” programma, de deur wordt vergrendeld.4. Start de cyclus met de App, het bedieningspaneel wordt uitgeschakeld.5. Aan het einde van de cyclus ontgrendelt de deur en de afstandsbediening schakelt uit. 6. Na 2 minuten schakelt het apparaat uit.1. Als u de afstandsbediening wilt afsluiten wanneer de cyclus is ingeschakeld, drukt u op de Start/Pause knop op de afstandsbediening. De cyclus wordt gepauzeerd en de afstandsbediening knippert.2. Als dit aanhoudt, zal de deur ontgrendelen.3. Om de cyclus te hervatten, moet u de deur sluiten en drukken op de knop START/PAUSE. De afstandsbediening wordt opnieuw ingeschakeld en ze wordt vastgezet.4. Bedien het apparaat met de App.1. Aan het einde van de cyclus zal de deur ontgrendelen en de afstandsbediening zal worden uitgeschakeld.2. Na 2 minuten wordt het apparaat automatisch uitgeschakeld. Opmerking: Gebruik dezelfde Wi-FiVerbind de smartphone met het netwerk waarmee u het product wenst te verbinden. Opmerking: Afstandsbediening vervalAls de afstandsbediening is ingeschakeld, en de eindgebruiker kan geen cyclus starten via APP binnen de 10 minuten, schakelt het apparaat over op de Netwerk startuitstelmodus en houd de afstandsbediening ingeschakeld gedurende 24 uur, en schakelt daarna uit.

7.5 Afstandsbediening inschakelen

7.6 Afstandsbediening uitschakelen

7.7 Einde van de cyclus met de afstandsbediening ingeschakeld

Opmerking: Netwerk verificatiegegevens annulering/reset Volg deze procedure enkel als u uw wasmachine wilt verkopen.

1. Selecteer het “ ” programma;

2. ““/““ verschijnt op het scherm.

daarna aan de knop om een ander programma te selecteren of op uitschakelen om af te sluiten. Wi-fiNL 8-Milieuvriendelijk wassen

Milieuverantwoordelijk gebruik ▶ Voor een optimaal gebruik van energie, water, wasmiddel en de tijdsduur moet u de aanbevolen maximum lading grootte gebruiken. ▶ Niet overladen (handbreedte tussenruimte boven wasgoed). ▶ Voor licht vervuild wasgoed selecteert u het Express 15’ programma. ▶ Gebruik exacte doseringen van elk wasmiddel.

ent onder 60°C. ▶ Verhoog de standaardinstellingen enkel als er veel vlekken zijn.NL 9-Zorg en reiniging

Om blokkeringen van de watertoevoerleiding door

▶ Ontkoppel het netsnoer en sluit de watertoe- voer. ▶ Schroef de wateraanvoerslang los van de kraan (Afb. 9-3).

▶ Open de kraan om te zien of deze lekt.

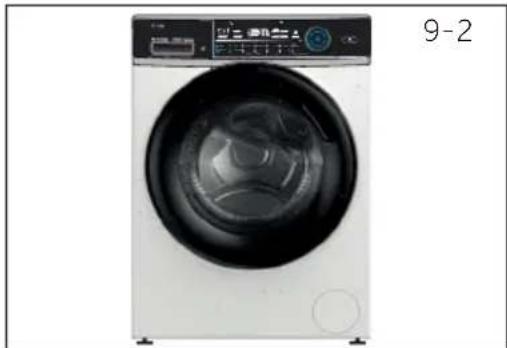

9.4 De trommel reinigen

▶ Verwijder per ongeluk gewassen kledingstukken, in het bijzonder metalen voorwerpen zoals spel- den, munten, etc. uit de trommel en de groef van de deurpakking (rubberen ring) want deze kunnen roestvlekken en schade veroorzaken.. ▶ Gebruik een chloorvrij reinigingsmiddel om roest- vlekken te verwijderen. Observeer de waarschu- wingen van de fabrikant van het reinigingsmiddel. ▶ Gebruik geen harde voorwerpen of staalwol voor de reiniging. ▶ Na de procedure opent u de deur, gebruik een handdoek om de vlekken en het schuim rond de pakking te reinigen. Houd de binnen- en buitenzijde van de pakking schoon (Afb. 9-5). 9-2 9-5 Eco 40-60 Refresh Cotton 20°C Duvet Quick 15’ Baby Care Anti-crease ShirtFastStain remova lDelayAnti-creaseExtra RinseSpeedTemp.Refresh Spin SmartShirtSyntheticsQuick 15’RemoteBabycareCottonEco 40-60Cotton 20Delicate Wool Allergy care

U moet altijd goed opletten of er geen wasmiddelres- ten zijn. Reinig de lade regelmatig (Afb. 9- 1):

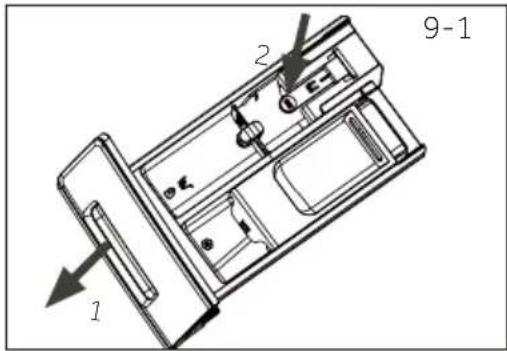

1. Trek de lade uit tot ze stopt.

2. Druk op de vrijgave knop en verwijder de lade.

3. Neem de binnenzijde van de wasbak af met een

4. Spoel daarna de lade tot ze schoon is en plaats

de lade opnieuw in het apparaat.

9.2 De machine reinigen

▶ Verwijder de stekker uit het stopcontact tijdens de reiniging en het onderhoud. ▶ Gebruik een zachte doek met vloeibare zeep om de machine behuizing te reinigen (Afb. 9-2) en rubberen onderdelen. ▶ Gebruik geen organische chemicaliën of schu- rende oplosmiddelen. Opmerking: Hygiëne Voor regelmatig onderhoud raden we aan om minimaal 1 keer per 100 wasbeurten het programma Katoen + 90°C+ 600rpm gebruiken om mogelijke bijtende resten te verwijderen. Voeg een kleine hoeveelheid wasmiddel toe in het wasmiddelvak (2) of gebruik een speciale machinereiniger 9-1 9-3 9-4NL 9-Zorg en reiniging

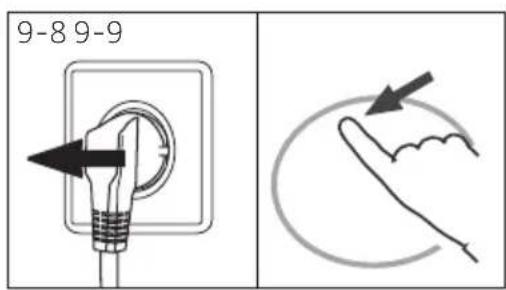

1. Schakel de machine uit en verwijder de stekker

uit het stopcontact (afb. 9- 8).

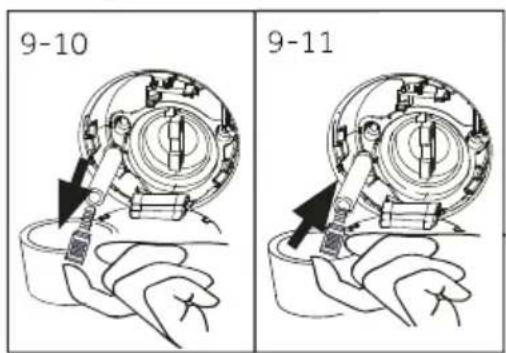

3. Gebruik een vlakke container om het water op te

vangen (afb. 9- 10). Dit kan een grote hoeveelheid water zijn!

4. Verwijder de afvoerslang en houd de uiteinden

boven de container (afb. 9-10).

5. Verwijder de afdichtingsstop uit de afvoerslang

6. Nadat u al het water gedraineerd hebt, sluit u de

afvoerslang (Afb. 9-11) en brengt u ze opnieuw aan in de machine.

9.5 Lange perioden van inactiviteit

Als het apparaat niet wordt gebruikt gedurende een lange periode:

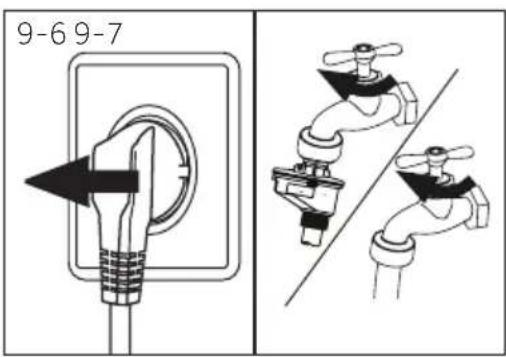

1. Haal de stekker uit het stopcontact (afb. 9- 6).

2. Draai de kraan dicht (afb. 9- 7).

3. Open de deur om de opbouw van vocht en geur-

tjes te voorkomen. Laat de deur open wanneer de machine niet in gebruik is. Voor het volgende gebruik moet u het netsnoer, water invoerleiding en afvoerslang zorgvuldig controleren. Zorg ervoor dat alles correct geïnstalleerd is en dat er geen lekken zijn. WAARSCHUWING! handeling uitvoert, moet u het water laten afkoelen .

▶ Voert geen water af. ▶ Centrifugeert niet. ▶ Veroorzaakt abnormaal lawaai tijdens de werking. 9-6 9-79-8 9-9NL 9-Zorg en reiniging

deksel niet volledig aangedraaid is, kan water ontsnappen.

7. Schroef de schroeven los en verwijder het

8. Verwijder verontreinigingen en vuil (Afb. 9-13).

10. Na de reiniging moet u het handvat opnieuw

installeren en aandraaien tot het niet meer be- weegt. Op dat moment staat het handvat in de verticale stand (Afb. 9-15).

11. Sluit de onderhoudsklep.NL

WAARSCHUWING! ▶ Voor ieder onderhoud moet u het apparaat uitschakelen en de stekker verwijderen uit het stopcontact.

worden onderhouden. Incorrecte reparaties kunnen aanzienlijke gevolgschade ver- oorzaken. ▶ Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn

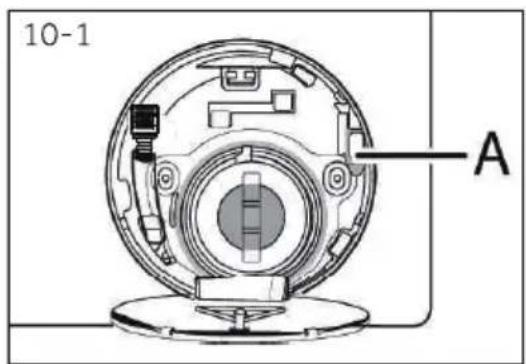

10.1 Informatiecodes

het geval van een probleem moet u alle weergegeven mogelijkheden controleren en de onderstaande instructies volgen voor u contact opneemt met de dienst na verkoop. Zie KLANTENDIENST. De volgende codes worden enkel weergegeven ter informatie met verwijzing naar de wascyclus. Er hoeven geen maatregelen te worden uitgevoerd. Code Bericht:De resterende wasduur is 1 uur en 25 minuten.:De resterende wasduur, inclusief het gekozen eindtijd startuitstel, is 6 uur en 30 min De wascyclus is beëindigd. Het apparaat schakelt automatisch uit. Deur is gesloten omwille van het hoge waterniveau, hoge watertemperatuur of cen-trifugeercyclus. De zoemer wordt uitgeschakeld. De zoemer wordt ingeschakeld. De functietoetsen zijn gesloten. Het programma wijzigen is ongeldig.

10.2 Probleemoplossing met weergavecode

Probleem Oorzaak Oplossing• Draineringsfout, water wordt niet volledig afgevoerd binnen 6 minuten• • Controleer de installatie van de afvoer-slang.

• Vergrendelingsfout.• Sluit de deur correct.

• Het waterniveau niet bereikt na 12 minuten

• Afvoerslang blijft doorlopend overhevelen.• Zorg ervoor dat de kraan volledig geopend is en dat de waterdruk normaal is

• Controleer de installatie van de afvoer-slang.

• Water beschermingsniveau fout.• Neem contact op met de dienst na verkoop.

• Afvoerfout. Het water wordt niet volledig afgevoerd binnen de ingestelde tijdsduur. (Pro-gramma vernieuwen).• • Controleer de installatie van de afvoerslang.

• Temperatuursensor storing. • Neem contact op met de dienst na verkoop.

• Verwarmings-storing. • Neem contact op met de dienst na verkoop.

• Motorstoring. • Neem contact op met de dienst na verkoop.

Probleem Oorzaak Oplossing

• Waterniveau sensorfout • Neem contact op met de dienst na verkoop.

• De IoT-module is niet gecongu- reerd.

• Neem contact op met de dienst na verkoop. fCO of fC1 of FC2

• Abnormale communicatiefout. • Neem contact op met de dienst na verkoop.

• Machine lek. • Open afvoerpomp naar afvoer. Schakel de machine uit.

• Neem contact op met de dienst na verkoop. Probleem Oorzaak Oplossing Wasmachine werkt niet.

• Programma is nog niet gestart. • Controleer het programma en start het.

• Deur is niet correct gesloten. • Sluit de deur correct.

• Machine is niet ingeschakeld. • Schakel de machine aan.

• Stroompanne. • Controleer de stroomstekker.

• Kinderslotfunctie ingeschakeld. • Schakel kinderslot uit. Wasmachine niet ge- vuld met water.

• Geen water. • Controleer de waterkraan.

• Inlaatslang is gebogen. • Controleer de inlaatslang.

• Inlaatslanglter is geblokkeerd. • Verwijder de blokkering uit het inlaatslanglter.

• Waterdruk is minder dan 0,03 MPa.

• Controleer de waterdruk.

• Deur is niet correct gesloten. • Sluit de deur correct.

• Watertoevoer defect. • Controleer de watertoevoer. De machine draineert terwijl ze wordt opge- vuld.

• De afvoerslang hangt lager dan 80 cm.

• Zorg ervoor dat de afvoerslang correcte geïnstalleerd is.

• Het uiteinde van de afvoerslang kan in het water hangen.

• Zorg ervoor dat de afvoerslang niet in het water hangt. Fout tijdens draine- ring.

• Afvoerslang is geblokkeerd. • U moet de blokkering verwijde- ren uit de afvoerslang.

• Het pomplter is geblokkeerd. • Reinig het pomplter.

• Het uiteinde van de afvoerslang is hoger dan 100 cm boven de vloer.

• Zorg ervoor dat de afvoerslang correcte geïnstalleerd is. Sterke trillingen tijdens het centrifugeren.

• Niet alle transportbouten werden verwijderd.

• Verwijder alle transportbouten

• Het apparaat staat niet op een stevige ondergrond.

• Zorg voor een stevige ondergrond en een genivelleerde plaatsing.

• De lading in de machine is niet correct.

• Controleer het gewicht en het evenwicht van de lading. De werking stopt voor het einde van de wascyclus.

• Water of elektrische fout. • Controleer de stroom- en wa- tertoevoer. De machine stopt gedurende een be- paalde periode.

• Het apparaat geeft een foutcode weer.

• Overweeg de weergavecodes.

• Probleem omwille van het ladingpa- troon.

• Verminder de lading of pas ze aan.

• Programma voert de spoelcyclus uit.

• Annuleer het programma en start het opnieuw.

10.3 Probleemoplossen zonder weergavecodeNL

Probleem Oorzaak OplossingOvertollig schuim drijft in de trommel en/of de wasmiddellade

• Wasmiddel is niet geschikt.• Overmatig gebruik van wasmid- del

• Controleer de wasmiddel aan-bevelingen.• Verminder de hoeveelheid wasmiddel.Automatische aanpas-sing van de wastijd.• Wastijd wordt aangepast. • Dit is normaal en heeft geen im-pact op de werking.Centrifugeren mislukt. • Wasgoed niet in evenwicht.• Controleer de lading en het was- goed en laat het centrifugeer- programma opnieuw draaien Ontoereikend wasresul-taat.• Graad van vervuiling stemt niet overeen met het geselecteerde programma. • Selecteer een ander program- ma.
• Onvoldoende wasmiddel aanwe- zig.
• Kies het wasmiddel in overeen-stemming met de graad van de fabrikant.• Maximum lading is overschre- den.
• Verminder de lading.• Wasgoed was ongelijkmatig ver-deeld in de trommel.• Breng het wasgoed losser aan.Er zijn waspoeder resten aanwezig op het was-goed.• Onoplosbare deeltjes wasmiddel kunnen als witte puntjes achter-blijven op het wasgoed.• Extra spoelen uitvoeren.• Probeer de puntjes weg te bor-stelen van uw droge wasgoed.• Kies een ander wasmiddel.Wasgoed heeft grijze vlekken.• Veroorzaakt door vetten zoals oliën, crèmes of zalfjes.• Behandel het wasgoed vooraf met een speciaal reinigingsmid- del. Als de foutberichten opnieuw verschijnen, zelfs na het nemen van maatregelen, moet u het apparaat uitschakelen, de voeding loskoppelen en Neem contact op met de klantendienst. Opmerking: Schuimvorming Als er te veel schuim aanwezig is tijdens het centrifugeren, stopt de motor en de af- voerpomp wordt gedurende 90 seconden ingeschakeld. Als die verwijdering van het schuim niet geslaagd is na 3 pogingen eindigt het programma zonder centrifugeren. Opmerking: Ontgrendel de deur Wanneer de wasmachine veilig is (onder het waterniveau onder het venster over een bepaalde afstand, de trommeltemperatuur minder dan 55°C, de interne trommel heeft niet gedraaid) kan de deuren van de machine ontgrendelen.

10.4 In het geval van een stroomstoring

Als een wasprogramma wordt onderbroken door een stroomstoring is de deur mechanisch geblokkeerd. Om het wasgoed uit de machine te verwijderen, mag u geen water zien in het glazen kijkvenster van de deur. Gevaar voor brandwonden! Het waterniveau moet worden verlaagd zoals be- onder de onderhoudsklep (Afb.10-1) tot de toets deur met een zachte klik wordt ontgrendeld. Breng daarna alle onderdelen opnieuw aan.11-Installatie 11.1. Voorbereiding

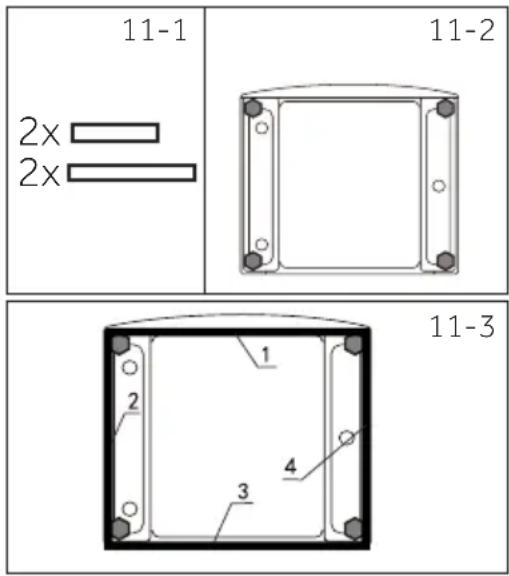

Verwijder het apparaat uit de verpakking. ▶ Verwijder al het verpakkingsmateriaal, inclusief de polystyreen basis, houd ze bui- ten het bereik van kinderen. Wanneer u de verpakking opent, kunnen waterdruppels zichtbaar zijn op de plastic zak en het kijkvenster. Dit normale fenomeen is het resul- taat van watertests in de fabriek. Opmerking: Weggooien van de verpakking Houd alle verpakking buiten het bereik van kinderen en gooi ze weg op een milieuvrien- delijke wijze. Opmerking: Trillingdemperblokken De geluiddempende pads zijn optioneel. Ze kunnen helpen met het dempen van lawaai, maar u kunt zelf beslissen of u ze al of niet wenst te installeren.

1. Wanneer u de krimpverpakking opent, zult u een

aantal geluidsreductie pads zien. Deze worden gebruikt om het geluid te verminderen (Fig. 11-1).

2. Leg de wasmachine op de zijkant, met het kijkven-

ster naar boven en de onderzijde naar de operator gericht(Afb. 11-2).

3. Verwijder de geluiddempende pads en verwijder

de dubbelzijdige klevende beschermende folie; Plak de geluiddempende pads onder de wasma- chine zoals weergegeven in Afb 11- 3 (twee lan- gere pads in positie 1 en 3 kortere pads in positie 2 en 4). Zet de machine opnieuw recht. 11-1 11-2 11-3 11-4 11-5 2.10-1

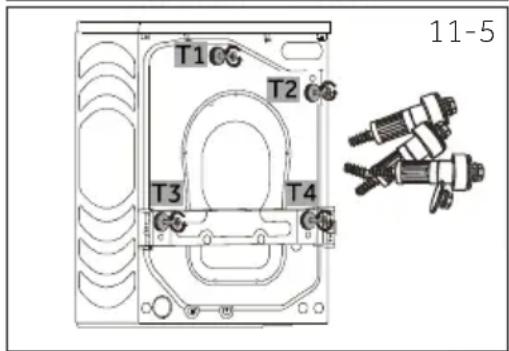

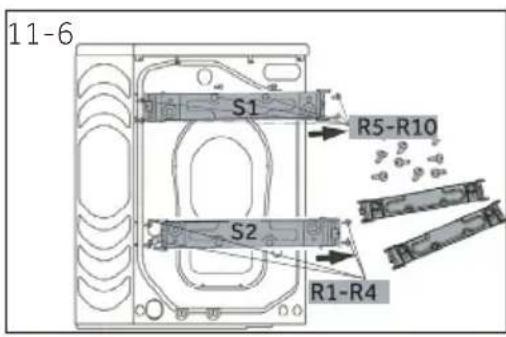

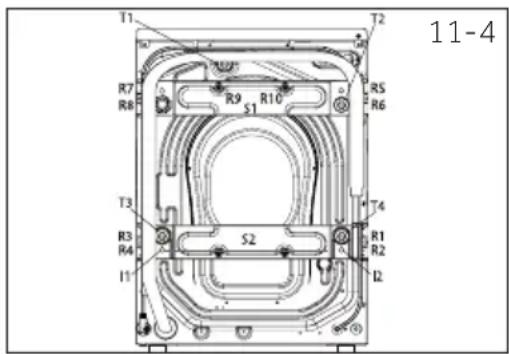

De transportbeveiliging op de achterzijde is ontwor- pen om trilling dempende onderdelen in het appa- raat te klemmen tijdens het transport om interne schade te voorkomen. Alle elementen (I, R, S en T , Afb. 11- 4) moeten worden verwijderd voor gebruik.

1. Verwijder alle 4 bouten (T1 - T4) (Afb. 11-5).

2. Verwijder de 10 schroeven (R1-R10) uit de verste-

viging onderaan op de achterzijde, verwijder de ver- stevigingen (S1 en S2) uit de machine (Afb. 11-6).

3. Verwijder de 2 ijzeren staven (1 en 2) (Afb. 11-7).

4. Vul de 6 openingen met afdichtpluggen (afb.

11.4 Het apparaat verplaatsen

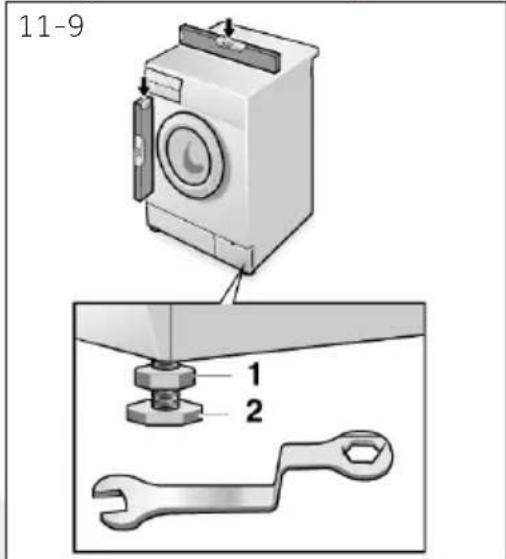

Als de machine naar een verre locatie moet worden verplaatst, moet u de transportbou- ten opnieuw aanbrengen die u hebt verwijderd voor de installatie om schade te vermijden: Breng ze aan in de omgekeerde volgorde. Opmerking: Bewaren op een veilige plaats Bewaar de transportbouten op een veilige plaats voor later gebruik. Als het apparaat moet worden verplaatst, moet u eerst de transportbouten opnieuw monteren. Pas alle voetjes aan (Afb. 11-9) om een volledige hori- zontale positie te bereiken. Dit herleidt de trillingen en dus het lawaai tot een minimum tijdens het gebruik. Dit vermindert ook de slijtage. We raden aan een waterpas te gebruiken voor de bijstelling. De vloer moet zo sta- biel en vlak mogelijk zijn.

1. Schroef de borgmoer (1) los met een sleutel.

2. Pas de hoogte aan door te draaien aan de voetjes

3. Draai de borgmoer (1) aan tegen de behuizing.

De volgende verbindingen zijn mogelijk:

11.6.1 Afvoerslang naar wastafel

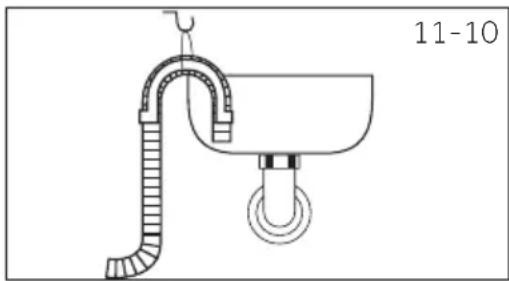

▶ Hang de afvoerslang met de U-beugel over de rand van een voldoende grote wastafel (Afb. 11- 10). ▶ Bescherm de U-beugel voldoende tegen slippen.

11.6.2 Afvoerslang naar afvalwaterverbinding

▶ De interne diameter van de standpijp met ventila- tieopening moet minimum 40 mm zijn. ▶ Plaats de afvoerslang ca. 80-100 mm in de afval- waterleiding. ▶ Bevestig de U-beugel en zorg dat deze niet kan bewegen (Afb. 11-11). OPGELET! ▶ De afvoerslang moet ondergedompeld zijn in water en ze moet beveiligd worden en lekvrij zijn. Als de afvoerslang op de vloer wordt geplaatst of als de leiding op minder dan 80 cm hoog wordt aangebracht, zal de wasmachine doorlopend blijven draineren terwijl ze word opgevuld (zelf-overheveling). ▶ Afvoerslang mag niet worden verlengd. Indien noodzakelijk neemt u contact op met de dienst na verkoop.

11.6.3 Afvoerslang naar wastafel aansluiting

▶ De verbinding moet boven de sifon. ▶ Een tapkraanverbinding wordt gewoonlijk afge- sloten met een dop (A). Deze moet worden ver- wijderd om slecht functioneren te voorkomen (afb. 11- 12). ▶ Beveilig de afvoerslang met een klem. 11-10 11-11 11-12

11.6 afvoerwater verbinding

Bevestig de waterafvoerslang correct op de leidingen. De slang moet een punt bereiken tussen 80 en 100 cm boven de onderste lijn van het apparaat! Indien mogelijk, moet u de afvoerslang altijd bevestigd houden met de klep op de achterzijde van het apparaat. WAARSCHUWING! ▶ Gebruik enkel het geleverde slangenset voor de aansluiting. ▶ U mag nooit oude slangensets opnieuw gebruiken! ▶ Uitsluitend aansluiten op een toevoer van koud water. ▶ U moet controleren of het water zuiver en helder is voor u de verbinding tot stand brengt.NL 11-Installatie

WAARSCHUWING! ▶ Zorg er altijd voor dat alle verbindingen (voeding, afvoer- en zoetwaterslag) stevig zijn aangebracht en dat ze droog zijn en geen lekken vertonen! ▶ Zorg ervoor dat deze onderdelen nooit worden samengedrukt, verwrongen of ge- bogen ▶ Als het netsnoer beschadigd is, moet het worden vervangen door de onderhouds- agent (zie garantiekaart) om elk risico uit te sluiten. .

11.8 Elektrische verbinding

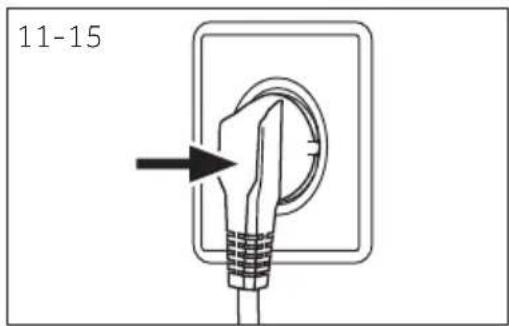

Voor elke aansluiting moet u controleren of: ▶ het elektrisch net, stopcontact en de zekerin- gen overeenstemmen met de informatie op het naamplaatje. ▶ het stopcontact geaard is en er geen multi-stek- ker of verlengsnoer wordt gebruikt. ▶ de stekker en het stopcontact overeenstemmen. ▶ Enkel UK: De UK stekker voldoet aan de BS1363A norm. Steek de stekker in het stopcontact (Afb. 11-15). 11-15

11.7 Zoetwater verbinding

Zorg ervoor dat de pakkingen ingevoegd zijn.

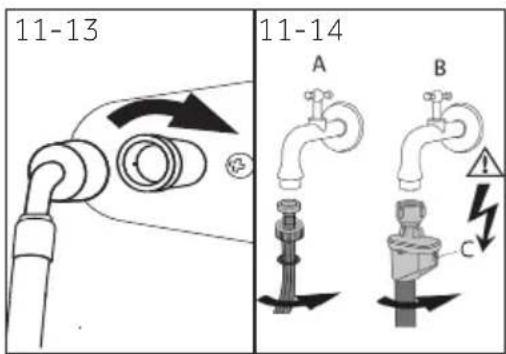

1. Verbind de waterinlaatslang met het gehoekte

uiteinde op het apparaat (Afb. 11-13). Schroef de schroeven vast met de hand.

2. Het andere uiteinde wordt verbonden op een wa-

terkraan met een 3/4" draad (Afb. 11-14). 11-1411-13NL 12-Technische gegevens

12.1 Bijkomende technische gegevens

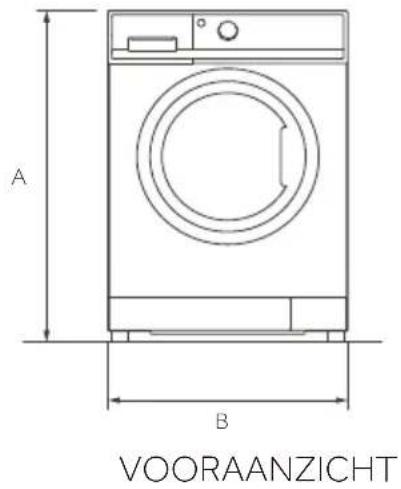

HW110 Voltage in V 220-240 V~/50Hz Stroom in A 10 Max vermogen in W 2000 Waterdruk in MPa 0,03≤P ≤1 Nettogewicht in kg 80 Productafmetingen HW110 A: Totale hoogte van het product mm 850 B: Totale breedte van het product mm 595 C: Totale diepte van het product (tot bedieningspaneel grootte) mm

D: Totale diepte van het product mm 690 E: Diepte van deur open mm 1190 F: Minimum deur tussenruimte met de aanpalende muur mm

Opmerking: Afmetingen De exacte hoogte van uw wasmachine hangt af van hoe ver de voeten zijt uitgestrekt vanaf de basis van de machine. De locatie waar u uw wasmachine wilt installeren, moet ten minste 40 mm breder en 20 mm dieper zijn dan de afmetingen van de machine. Dit product stemt overeen met de vereisten van alle toepasselijke EU-richtlijnen met de overeenstemmende geharmoniseerde normen die gelden voor de CE-markering. VOORAANZICHT BOVENAANZICHT MUUR13- Klantendienst

*Voor meer informatie verwijzen wij naar www.haier.com Wij raden onze Haier klantendienst en het gebruik van originele reserveonderdelen aan. De reserveonderdelen voor huishoudelijke wasmachines blijven beschikbaar gedurende minimaal 10 jaar. Als u een probleem ondervindt met uw apparaat moet u eerst de sectie PROBLEEMOP- LOSSEN controleren. Als u daar geen oplossing vindt, kunt u contact opnemen met ▶ uw lokale verkoper of ▶ de Onderhoud & Ondersteuning zone op www.haier.com waar u telefoonnummers en veelgestelde vragen kunt vinden en waar u uw service claim kunt activeren. https://www.haier-europe.com/en_GB/technical-assistance/ en het model zoeken dat u gebruikt. Klikt op het product om naar de detailpagina te gaan en klik op “Documenten” om de handleiding te zoeken en deze te downloaden. U kunt de productinformatie ook terug- vinden op deze pagina. Wanneer u contact opneemt met onze service moet u de volgende informatie bij de hand hebben. De informatie staat vermeld op het naamplaatje. Model ____________________ Serienr. _____________________ Controleer ook het garantiekaartje dat wordt geleverd met het product met betrekking tot de garantie. Voor algemene zakelijke vragen vindt u hieronder onze adressen in Europa: 34NL

Informatie over het model is beschikbaar in de product databank op https://eprel.ec.europa.eu/ door te zoeken op de model-id rapporteerde in het veld Model van het productetiket aangebracht op het product; de link naar het model in de product databank staat hieronder vermeld voor elke model-id: HW110-B14979EU1 35HW110-B14979EU1 Manuel d’utilisation Lave-linge FRFR Nous vous remercions
