Producttype	Elektrische gitaar met versterker en clip-on stemapparaat
Merk	MAX
Model	GigKit
Voeding versterker	Netvoeding 220-240 V AC / 50 Hz, zekering 10-16 A
Voeding stemapparaat	CR2032 batterij (inbegrepen)
Functies versterker	Instelling gain, boost, volume, 3-band equalizer (treble, mid, bass), koptelefoonuitgang, aux-ingang
Functies stemapparaat	Chromatische modus, gitaar, bas; achtergrondverlichting indicator; automatische uitschakeling na 3 min
Bedrijfstemperatuur	5 °C tot 35 °C (41 °F tot 95 °F)
Reiniging	Zachte droge doek; vermijd insecticiden
Veiligheidsinstructies	Loskoppelen bij onweer of langdurig niet gebruiken; niet openen; gebruik geaard stopcontact; niet blootstellen aan vocht of extreme temperaturen
Repareerbaarheid	Reparaties door erkende technicus; wijzigingen maken garantie ongeldig
Garantie	Geldig indien instructies worden gevolgd; wijzigingen of schade door niet-naleving maken garantie ongeldig
Certificering	CE
Inbegrepen accessoires	Versterker, clip-on stemapparaat, CR2032 batterij

Veelgestelde vragen - GigKit MAX

Hoe stem ik mijn gitaar met het ingebouwde stemapparaat?

Bevestig het stemapparaat op de kop van de gitaar, zet het aan, selecteer de modus (chromatisch, gitaar of bas), speel een snaar en pas de spanning aan totdat de achtergrondverlichting groen wordt en de indicator gecentreerd is.

Hoe stel ik de snaarhoogte in?

Gebruik de schroeven van de brug. De aanbevolen hoogte voor de laatste fret is tussen 1,9 mm (snaar 1) en 2,4 mm (snaar 6). Draai de schroeven beetje bij beetje.

Hoe vervang ik een gitaarsnaar?

Rol de oude snaar af, trek deze door het gat in de brug, steek een nieuwe snaar in, leid deze door de kam en het gat van het stemmechaniek, buig en wikkel met behulp van de stemknop.

Welke geluidsinstellingen kan ik op de versterker uitvoeren?

U kunt de gain, het volume en de equalizers voor hoge tonen (treble), middentonen (mid) en lage tonen (bass) instellen. Schakel de boost in voor meer vervorming.

Hoe sluit ik een koptelefoon of audiobron aan?

Sluit een koptelefoon aan op de Phones-aansluiting en een audiobron (MP3-speler, telefoon) op de Aux-aansluiting.

Hoe onderhoud ik mijn gitaar en versterker?

Reinig met een zachte droge doek. Spuit geen insecticide. Voor de versterker, haal de stekker eruit voor reiniging.

Wat te doen als het stemapparaat niet werkt?

Controleer de CR2032-batterij, vervang deze indien nodig. Als het probleem aanhoudt, verwijder en plaats de batterij opnieuw om het apparaat te resetten.

Kan ik de versterker buitenshuis gebruiken?

Nee, de versterker is alleen ontworpen voor gebruik binnenshuis, binnen een temperatuurbereik van 5 tot 35 °C.

Hoe bewaar ik de gitaar wanneer deze niet wordt gebruikt?

Plaats het op een stabiele standaard of in de hoes. Vermijd direct zonlicht, extreme temperaturen en vochtigheid. Open af en toe de hoes om lucht te laten circuleren.

Wat te doen bij onweer of langdurig niet gebruiken?

Haal de stekker van de versterker uit het stopcontact om schade te voorkomen.

GEBRUIKSAANWIJZING GigKit MAX

Hartelijk dank voor de aanschaf van dit Max product. Neemt u a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie weleens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties/ modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Wanneer u een schouderband gebruikt, zorg er dan voor dat de schouderband goed vastzit aan de gitaar.
• Plaats uw gezicht niet in de buurt van het instrument bij het verwisselen of aanpassen van de snaren.
• Knip na het verwisselen van de snaren de overgebleven snaaruiteinden af.
• De gitaar is goed afgesteld voordat deze vanuit de fabriek wordt verzonden. Voor de aanpassingen die door de eigenaar kunnen worden uitgevoerd, dient u de instructies in de handleiding voor de procedure nauwgezet te volgen.
• Let bij het bespelen van het instrument op het volume. Houd vooral 's avonds laat rekening met de buren en degenen die dichtbij zijn.
• Gebroken gitaarnekken zijn meestal het gevolg van ongelukken zoals het laten vallen van de gitaar, het omvallen van de gitaar of van schokken tijdens het transport. Wanneer de gitaar niet gebruikt wordt, zorg er dan voor dat hij op een stevige standaard staat waar hij niet omvalt, of plaats hem in zijn koffer.
• Behandel het instrument niet op een ruwe manier zoals, het rondzwaaien, het gooien van voorwerpen naar het instrument, het laten vallen van het instrument, enz. En zet geen overmatige kracht op de schakelaars of bedieningsknoppen, enz.
• Gebruik bij het schoonmaken van het instrument een zachte, droge doek. Spuit ook geen insecticiden in de buurt van het instrument. En let er bij het schoonmaken van de kop op dat u zich niet verwondt aan de scherpe snaaruiteinden.
• Sluit het product aan op een geaard stopcontact (220-240Vac/50Hz) dat wordt beschermd door een zekering van 10-16A.
• Tijdens een onweersbui of als het product voor langere tijd niet wordt gebruikt, haal dan de stekker uit het stopcontact. De regel is: Haal de stekker uit het stopcontact als u het product niet gebruikt.
• Als het product voor langere tijd niet wordt gebruikt, kan er condensatie optreden. Laat het apparaat op kamertemperatuur komen voordat u het inschakelt. Gebruik het product nooit in vochtige ruimtes of buitenshuis.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

Dit apparaat is CE goedgekeurd; er mogen geen veranderingen modificaties worden doorgevoerd; deze kunnen de CE-status te niet doen met alle gevolgen van dien. Tevens vervalt de garantie!

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het apparaat; in élk geval vervalt de totale garantie. Ook mag het apparaat niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Max geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolaschade in welke vorm dan ook

UITPAKKEN

LET OP! Onmiddellijk na ontvangst, zorgvuldig uitpakken van de doos, controleer de inhoud om ervoor te zorgen dat alle onderdelen aanwezig zijn en zijn in goede staat zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd.

Als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport), schakel het apparaat niet onmiddellijk in. De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat op kamertemperatuur komt en steek vervolgens de voeding stekker in het stopcontact/wandcontactdoos.

AANSLUITSPANNING

Op het label aan de achterzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt, bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

DE GITAAR OPBERGEN

• Houd het instrument niet in de buurt van een vuur of vlam en houd het op een laag, stabiel oppervlak.
• Laat het instrument niet tegen de muur leunen, etc., in de buurt van kinderen.
• Langdurige opslag in de harde koffer kan een nadelige invloed hebben op de gitaar. Open de koffer af en toe om lucht in de koffer te laten circuleren.

• Als het instrument voor langere tijd niet wordt gebruikt, bewaar het dan op een andere plaats dan de hieronder genoemde.

• Plaatsen die blootstaan aan direct zonlicht.

• Locaties die onderhevig zijn aan extreem hoge of lage temperaturen.
• Locaties die onderhevig zijn aan hoge vochtigheid, stof of trillingen.
• Tijdens het zomerseizoen kan de temperatuur in de auto extreem hoog oplopen. Laat het instrument niet achter in een auto.

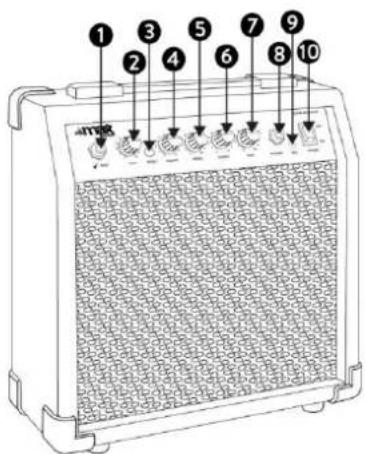

VERSTERKER

1. Gitaarinput - Sluit je gitaar hier aan.
2. Gain – Pas de hoeveelheid voorversterking aan. Een hoge gain-instelling zorgt voor meer vervorming en ondersteuning.
3. Boost -Zet de gain control aan/uit
4. Volume – Aanpassen van de luidheid van de versterker
5. Treble – Pas de hoge tonen aan.
6. Middle - Pas de middentoon aan.
7. Bass - Pas de basklank aan.
8. Hoofdtelefoon uitgang – Voor het aansluiten van een stereo-hoofdtelefoon.
9. Aux - Sluit een audiobron (bijv. MP3-speler, mobiele telefoon) aan om mee te spelen.
10. Power – Schakel de versterker aan of uit.

INSTELLEN VAN DE SNAAR

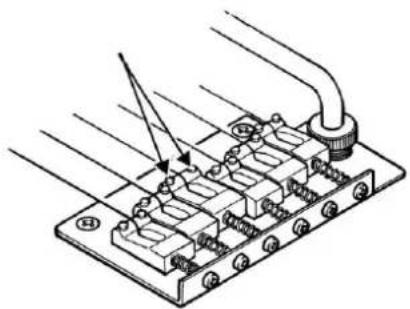

De snaarhoogte is de afstand tussen de snaren en de frets, wat de speelbaarheid beïnvloedt. De snaarhoogte kan worden ingesteld met de hoogteverstelschroeven van de brug of het zadel op de brug. Stel de snaarhoogte in door de schroeven afwisselend naar links en naar rechts te draaien, stap voor stap. Als de snaarhoogte te hoog is, lijdt de bespeelbaarheid eronder, als deze te laag is, ontstaan er storende geluiden bij de frets. Stel de snaarhoogte zo in dat de volgende afstand tussen de snaar en de laatste fret wordt gemeten:

Snaar	Toon	Hoogte
1	E	1.9mm
2	B	2.0mm
3	G	2.1mm
4	D	2.2mm
5	A	2.3mm
6	E	2.4mm

Hoogteverstelschroef (voor elke snaar)

Hieronder volgt de procedure voor het afstellen van het vintage vibrato systeem.

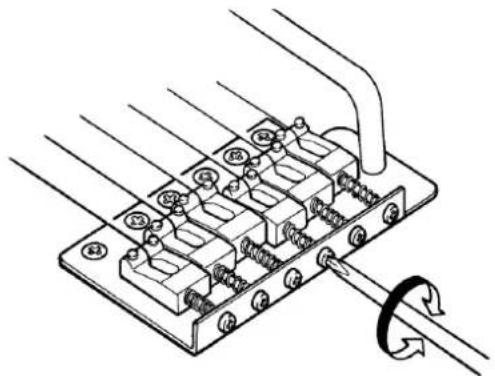

Om de intonatie van een snaar te controleren, moet de toonhoogte van de 12e fret gelijk zijn aan die van de flageolet boven de 12e fret.

- Als de flageolet hoger is dan harmonisch, moet het zadel naar achteren worden bewogen om de snaar te verlengen.

- Als de flageolet lager is dan harmonisch, moet het zadel naar voren worden geschoven om de snaar te verkorten.

De afstelknoppen zijn voorzien van veerkrachtige mechanismen die automatisch slijtage opnemen, waardoor speling wordt voorkomen. Het is echter mogelijk om de hoeveelheid druk die nodig is om de machines te draaien, aan te passen. Elke machine is voorzien van een stelschroef voor de spanning, zoals afgebeeld.

Door de schroef met de wijzers van de klok mee aan te draaien, wordt de machine vastgedraaid. De afstelknoppen moeten zodanig worden afgesteld dat ze stevig zijn, maar soepel kunnen draaien. Deze afstelling is normaal gesproken niet nodig, en overmatig aandraaien kan leiden tot voortijdige slijtage van de afstelknoppen.

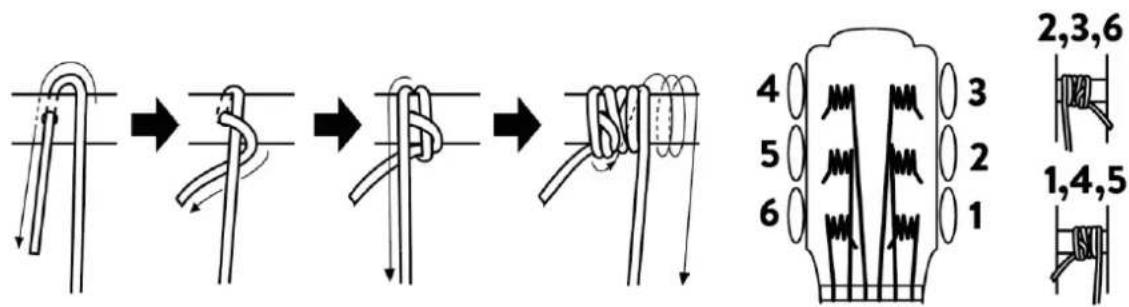

1. Wikkel de oude snaar af bij de stemknop bovenaan de hals (het is aan te raden om 1 snaar per keer te wisselen).
2. Duw de oude snaar door de body van de gitaar door het gat in de brug.
3. Steek een nieuwe snaar door het bijbehorende gat (vergelijk de dikte van de nieuwe snaar met de oude snaar om er zeker van te zijn dat het de juiste snaar is).
4. Laat de snaar over de knop in de brug en langs de hals lopen.
5. Voer de snaar door het gat in de stemknop.
6. Buig de snaar rond de stift en wind de snaar op met behulp van een stemknop.

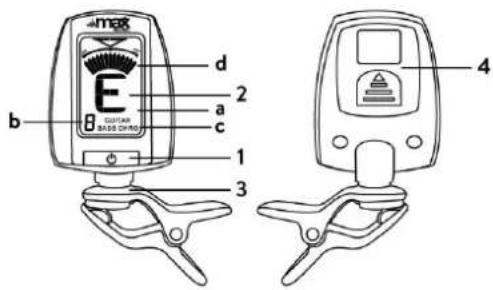

1. Aan/uit & Mode knop

2. Display

a. Noot
b. Snaar nummer
c. Chromatisch / Gitaar / Bas
d. Meetbereik

1. Clip

2. Batterijvak

Plaatsen van de batterij

Druk op het deksel van het batterijcompartiment zoals aangegeven op de achterkant van het apparaat. Open het compartiment en plaats een nieuwe CR2032-batterij, let daarbij goed op de polariteit. De levensduur van de batterij is afhankelijk van de gebruiksomstandigheden.

Opmerking: Als het apparaat niet werkt zoals beschreven in deze handleiding en u lost het probleem niet op door het uit- en weer in te schakelen, verwijder dan de batterij en installeer deze opnieuw om het probleem eventueel op te lossen.

Werking

1. Bevestig het apparaat aan uw instrument via de clip.

2. Houd de knop 2 seconden ingedrukt om het toestel in te schakelen.

3. Selecteer de afstelling. Druk herhaaldelijk op de knop om 'Chromatic', 'Guitar' of 'Bass' te selecteren als afstemming.

4. Als u 'Chromatic' selecteert, zal het display de naam van de noot tonen.

- Indien u 'Gitaar' of 'Bas' selecteert, zal het display het snaarnummer en de nootnaam tonen.

1. Speel een enkele noot op je instrument, de nootnaam of het snaarnummer wordt weergegeven. De achtergrondverlichting verandert en het meetbereik wordt weergegeven.

2. Als de achtergrondverlichting groen wordt en de meter is gecentreerd, is de noot correct gestemd.

3. Als de achtergrondverlichting blauw wordt en de indicator naar links wijst, is de stemming te laag.

4. Als de achtergrondverlichting blauw wordt en het display naar rechts wijst, is de afstelling te hoog.

5. Als het apparaat na het inschakelen gedurende 3 minuten geen signaal detecteert, wordt het automatisch uitgeschakeld.
