GigKit - Instrumento musical MAX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Guitarra eléctrica con amplificador y afinador clip-on
Marca	MAX
Modelo	GigKit
Alimentación del amplificador	Red 220-240 V CA / 50 Hz, fusible 10-16 A
Alimentación del afinador	Pila CR2032 (incluida)
Funciones del amplificador	Ajuste de ganancia, boost, volumen, ecualizador de 3 bandas (agudos, medios, graves), salida para auriculares, entrada auxiliar
Funciones del afinador	Modo cromático, guitarra, bajo; retroiluminación indicadora; apagado automático después de 3 min
Temperatura de funcionamiento	5 °C a 35 °C (41 °F a 95 °F)
Limpieza	Paño suave y seco; evitar insecticidas
Instrucciones de seguridad	Desconectar durante tormentas o inactividad prolongada; no abrir; usar toma con tierra; no exponer a humedad o temperaturas extremas
Reparabilidad	Reparaciones por técnico autorizado; las modificaciones anulan la garantía
Garantía	Válida si se siguen las instrucciones; modificaciones o daños por incumplimiento anulan la garantía
Certificación	CE
Accesorios incluidos	Amplificador, afinador clip-on, pila CR2032

Preguntas frecuentes - GigKit MAX

¿Cómo afinar mi guitarra con el afinador integrado?

Fije el afinador en el clavijero de la guitarra, enciéndalo, seleccione el modo (cromático, guitarra o bajo), toque una cuerda y ajuste la tensión hasta que la retroiluminación se vuelva verde y el indicador esté centrado.

¿Cómo ajustar la altura de las cuerdas?

Use los tornillos del puente. La altura recomendada para el último traste está entre 1,9 mm (cuerda 1) y 2,4 mm (cuerda 6). Gire los tornillos poco a poco.

¿Cómo cambiar una cuerda de guitarra?

Desenrolle la cuerda vieja, retírela por el agujero del puente, inserte una cuerda nueva, pásela por la cejilla y el agujero del mecanismo, doble y enrolle usando la clavija de afinación.

¿Qué ajustes de sonido puedo realizar en el amplificador?

Puede ajustar la ganancia, el volumen y los ecualizadores de agudos (treble), medios (middle) y graves (bass). Active el boost para más distorsión.

¿Cómo conectar unos auriculares o una fuente de audio?

Conecte unos auriculares en la toma Phones y una fuente de audio (reproductor MP3, teléfono) en la toma Aux.

¿Cómo mantener mi guitarra y el amplificador?

Limpie con un paño suave y seco. No pulverice insecticida. Para el amplificador, desconéctelo antes de limpiar.

¿Qué hacer si el afinador no funciona?

Verifique la pila CR2032, reemplácela si es necesario. Si el problema persiste, retire y vuelva a insertar la pila para reiniciar el dispositivo.

¿Puedo usar el amplificador al aire libre?

No, el amplificador está diseñado solo para uso en interiores, dentro de un rango de temperatura de 5 a 35 °C.

¿Cómo almacenar la guitarra cuando no se usa?

Colóquela en un soporte estable o en su estuche. Evite la exposición directa al sol, temperaturas extremas y humedad. Abra ocasionalmente el estuche para que circule el aire.

¿Qué hacer en caso de tormenta o inactividad prolongada?

Desconecte el amplificador de la red para evitar daños.

MANUAL DE USUARIO GigKit MAX

MANUAL DE INSTRUCCIONES

Felicitaciones por la compra de este producto Max. Lea este manual detenidamente antes de utilizar el producto para beneficiarse plenamente de todas las funciones.

Siga las instrucciones para no invalidar la garantía. Tome todas las precauciones para evitar incendios y / o descargas eléctricas. Las reparaciones solo deben ser realizadas por un técnico calificado para evitar descargas eléctricas. Guarde el manual para referencia futura.

• Cuando use una correa para el hombro, asegúrese de que esté bien sujeta a la guitarra.
• No coloque su cara cerca del instrumento cuando cambie o ajuste las cuerdas.
• Después de cambiar las cuerdas, corte los extremos sobrantes de la cuerda.
• La guitarra se ha ajustado correctamente antes de ser enviada de fábrica. En Para aquellos ajustes que puede realizar el propietario, siga atentamente las instrucciones que figuran en el Manual del propietario para el procedimiento.
• Cuando toque el instrumento, preste atención al nivel de volumen. Especialmente tarde en la noche, tenga en cuenta a los vecinos y a los que están cerca.
• Las roturas de la parte superior de la guitarra son en su mayoría el resultado de accidentes como la caída de la guitarra o los golpes ocurridos durante el transporte. Cuando no se use la guitarra, asegúrese de mantenerla en un soporte resistente donde no se caiga, o colóquela en su estuche.
• No trate el instrumento de manera brusca como si lo balanceara, tirando objetos al instrumento, tirando el instrumento, etc. Y no ejerza una fuerza excesiva sobre los interruptores o las perillas de control, etc.
• Al limpiar el instrumento, use un paño suave y seco. Además, no rocíe insecticidas cerca del instrumento. Y cuando limpie el cabezal, tenga cuidado de no lastimarse en los extremos afilados de la cuerda.
• Conecte el producto a una toma de corriente con conexión a tierra (220-240Vac / 50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta eléctrica o si el producto no se utilizará durante un período de tiempo más prolongado, desenchúfelo de la red eléctrica. La regla es: Desconéctelo de la red cuando no esté en uso.
• Si el producto no se ha utilizado durante un período de tiempo más largo, puede producirse condensación. Deje que la unidad alcance la temperatura ambiente antes de encenderla. Nunca use el producto en habitaciones húmedas o al aire libre.

Esta marca atrae la atención del usuario a los altos voltajes que están presentes dentro de la carcasa y que son de magnitud suficiente para causar un riesgo de descarga eléctrica..

Esta marca atrae la atención del usuario a las instrucciones importantes que figuran en el manual y que debe leer y cumplir.

El producto ha sido certificado CE. Está prohibido realizar cambios en el producto. Invalidarían el certificado CE y su garantía.!

NOTA: Para asegurarse de que la unidad funcionará normalmente, debe usarse en habitaciones con una temperatura entre 5 °C / 41 °F y 35 °C / 95 °F.

Los productos eléctricos no se deben tirar a la basura doméstica. Por favor llévelos a un centro de reciclaje. Pregunte a las autoridades locales o a su distribuidor sobre la forma de proceder. Las especificaciones son típicas. Los valores reales pueden cambiar ligeramente de una unidad a otra. Las especificaciones pueden modificarse sin previo aviso.

No intente hacer reparaciones usted mismo. Esto invalidaría su garantía. No realice ningún cambio en el producto. Esto también invalidaría su garantía. La garantía no es aplicable en caso de accidentes o daños causados por el uso inapropiado o la falta de respeto de las advertencias contenidas en este manual. Max no se hace responsable de las lesiones personales causadas por una falta de atención a las recomendaciones y advertencias de seguridad. Esto también es aplicable a todos los daños en cualquier forma.

INSTRUCCIONES DE DESEMBALAJE

PRECAUCIÓN! Inmediatamente después de recibir el producto, desempaquete cuidadosamente la caja, verifique el contenido para asegurarse de que todas las piezas estén presentes y se hayan recibido en buenas condiciones. Notifique al remitente de inmediato y conserve el material de embalaje para su inspección si alguna pieza parece dañada por el envío o si el paquete en sí mismo muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso de que el producto deba devolverse a la fábrica, es importante que el producto se devuelva en la caja y el embalaje originales de fábrica.

Si el dispositivo ha estado expuesto a fluctuaciones drásticas de temperatura (por ejemplo, después del transporte), no lo encienda inmediatamente. El agua de condensación que pueda surgir podría dañar su dispositivo. Deje el dispositivo apagado hasta que alcance la temperatura ambiente..

FUENTE DE ALIMENTACIÓN

En la etiqueta en la parte posterior del producto se indica en este tipo de fuente de alimentación debe estar conectado. Compruebe que el voltaje de la red corresponde a este, todos los voltajes distintos a los especificados, el efecto de la luz puede dañarse irreparablemente. El producto también debe estar conectado directamente a la red eléctrica y puede utilizarse. Sin dimmer o fuente de alimentación ajustable.

Conecte siempre el dispositivo a un circuito protegido (disyuntor o fusible). Asegúrese de que el dispositivo tenga una conexión eléctrica a tierra adecuada para evitar el riesgo de electrocución o incendio.

ALMACENAR LA GUITARRA

• No mantenga el instrumento cerca de fuego o llamas, y manténgalo en una superficie baja y estable.
• No deje el instrumento apoyado contra la pared, etc., cerca de niños.
• El almacenamiento a largo plazo en el estuche rígido puede tener un efecto adverso en la guitarra. Abra la caja ocasionalmente para permitir que circule el aire en la caja.

• Si el instrumento no se va a utilizar durante un período prolongado de tiempo, manténgalo en un lugar diferente a los que se enumeran a continuación.

• Lugares sujetos a la luz solar directa.

• Lugares sujetos a temperaturas extremadamente altas o bajas.
• Lugares sujetos a alta humedad, polvo o vibraciones.
• Durante la temporada de verano, las temperaturas dentro de un automóvil pueden llegar a ser extremadamente altas. No deje el instrumento dentro de un automóvil.

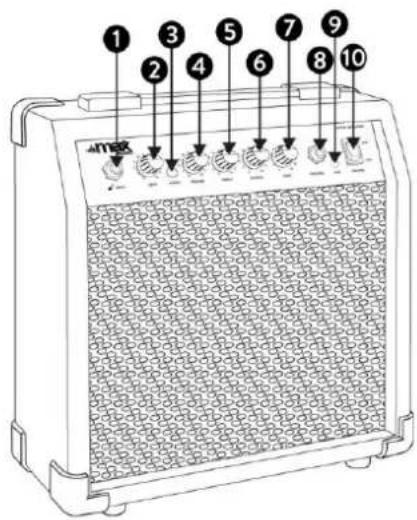

AMPLIFICADOR

1. Guitar input – Conecta tu guitarra aquí.
2. Gain – Ajusta la cantidad de ganancia previa al amplificador. La configuración de alta ganancia proporcionará más distorsión.
3. Boost – Activar / desactivar el control de ganancia
4. Volume – Ajustar el volumen del amplificador
5. Treble – Ajusta el tono de agudos.
6. Middle - Ajusta el tono de medios.
7. Bass - Ajusta el tono de graves.
8. Phones – Para conectar auriculares stereo.
9. Aux - Conecte una fuente de audio (por ejemplo, reproductor de MP3, teléfono móvil) para reproducir.
10. Power – Enciende o apaga el amplificador.

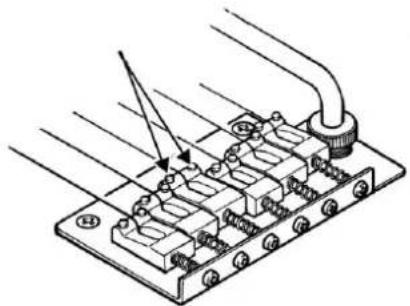

AJUSTE DE LA CUERDA

La altura de la cuerda se refiere al espacio entre las cuerdas y los trastes, y tiene un efecto a la hora de tocar. La altura de la cuerda se ajusta con el puente. Ajuste la altura girando alternativamente los tornillos poco a poco en los lados izquierdo y derecho. Si ajusta en una posición demasiado alta, el instrumento será difícil de tocar. En posiciones demasiado bajas se notará ruido del traste. Ajuste para que el espacio entre la cuerda y el último traste mida de la siguiente manera:

Cuerda	Tonalidad	Altura
1	E	1.9mm
2	B	2.0mm
3	G	2.1mm
4	D	2.2mm
5	A	2.3mm
6	E	2.4mm

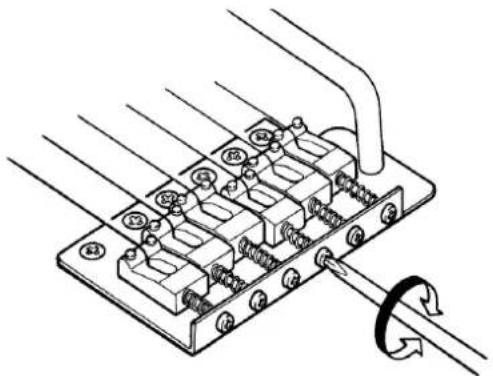

Tornillo de ajuste de altura (para cada cuerda)

El siguiente es el procedimiento para ajustar el sistema de vibrato vintage.

Para verificar la entonación, compare el tono armónico (traste 12) con el tono trasteado (traste 12).

- Si el tono con trastes es más alto que el armónico, el sillín debe moverse hacia atrás para alargar la cuerda..

- Si el tono con trastes es más bajo que el armónico, el sillín debe moverse hacia adelante para acortar la cuerda.

AJUSTE DE LA TENSIÓN DE LA MÁQUINA DE SINTONIZACIÓN

Las máquinas de afinación tienen mecanismos accionados por resorte que absorben automáticamente el desgaste y evitan la reacción. Sin embargo, es posible ajustar la cantidad de presión requerida para girar las máquinas. Cada máquina tiene un tornillo de ajuste de tensión, como se ilustra.

La rotación del tornillo en sentido horario ajusta la máquina. Las sintonizadoras deben ajustarse en la medida en que sean firmes, pero pueden girar suavemente. Este ajuste es normalmente innecesario, y un apriete excesivo puede provocar un desgaste prematuro de la máquina de afinación.

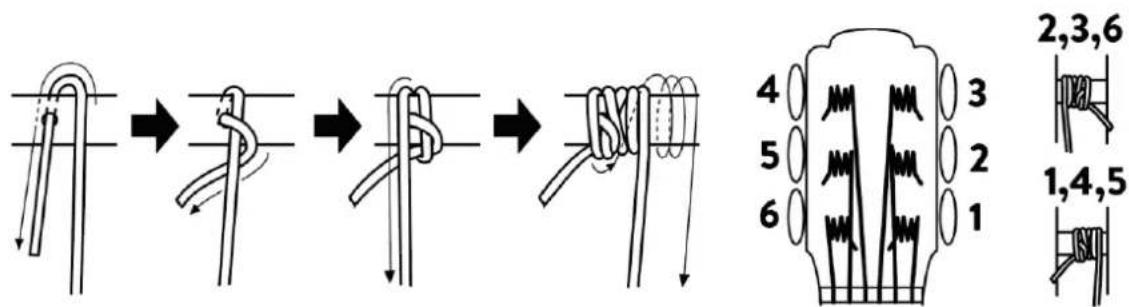

1. Desenrolle la cuerda vieja en la parte superior del cuello (se recomienda cambiar 1 cuerda a la vez)
2. Empuje la cuerda vieja a través del cuerpo de la guitarra a través del agujero en el puente.
3. Inserte una nueva cuerda a través del orificio correspondiente (compare el grosor de la nueva cuerda con la cuerda anterior para asegurarse de que sea la cuerda correcta).
4. Pase la cuerda sobre la tuerca en el puente y a lo largo del cuello.
5. Pase la cuerda a través del orificio en el poste de la máquina de afinación.
6. Doble la cuerda alrededor del poste y enrolle la cuerda usando una clavija de afinación.

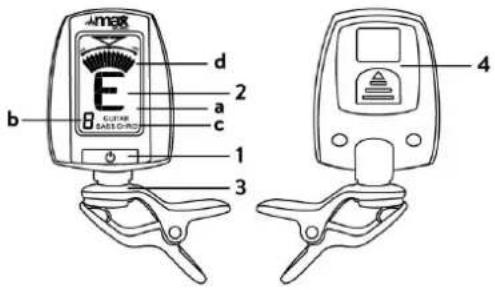

1. Botón de encendido / modo

2. Display

a. Nombre de la nota
b. Número de cuerda
c. Cromático / Guitarra / Bajo
d. Rango de medición

1. Clip

2. Compartimiento de la batería

Insertar la batería

Presione la tapa del compartimento de la batería como se indica en la parte posterior del dispositivo. Abra el compartimento e inserte una pila CR2032 nueva, prestando mucha atención a la polaridad. La duración de la pila depende de las condiciones de uso.

Nota: Si el dispositivo no funciona como se describe en este manual y no resuelve el problema apagándolo y encendiéndolo de nuevo, retire la pila y vuelva a instalarla para solucionar el problema.

Operando

1. Conecte el dispositivo a su instrumento a través del clip.
2. Mantenga pulsado el botón durante 2 segundos para encender el aparato.

3. Seleccione la afinación. 9. Pulse el botón repetidamente para seleccionar "Cromático", "Guitarra" o "Bajo" como afinación.

4. Si selecciona 'Chromatic', la pantalla mostrará el nombre de la nota.
   Si selecciona 'Guitarra' o 'Bajo', la pantalla mostrará el número de la cuerda y el nombre de la nota.

5. Toca una sola nota en tu instrumento, se mostrará el nombre de la nota o el número de la cuerda. La luz de fondo cambia y se muestra el rango de medición.

6. Si la luz de fondo se vuelve verde y el indicador está centrado, la nota está afinada correctamente.

7. Si la luz de fondo se vuelve azul y el indicador está apuntando a la izquierda, la afinación es demasiado baja.

8. Si la luz de fondo se vuelve azul y el indicador está apuntando a la derecha, la afinación es demasiado alta.

9. Si la unidad no detecta ninguna señal durante 3 minutos después de encenderla, se apagará automáticamente.
