Producttype	Eenfasige omvormer met opslag (StorEdge)
Merk	SolarEdge
Model	SE5000HRWS00BNO4
Technologie	HD-Wave (hoge frequentie)
Configuratie	SetApp (via mobiele app)
Nominaal AC-vermogen	5000 W
Max. DC-ingangsspanning	480 V
MPPT-spanningsbereik	200-480 V
Afmetingen (L x H x D)	540 x 370 x 175 mm
Gewicht	22 kg
Voeding	230 V AC eenfasig, 50/60 Hz
Hoofdfuncties	DC/AC-omzetting, batterijbeheer (LG Chem RESU7H/10H), energiemeter, maximale zelfconsumptie, RS485-communicatie, online monitoring
Onderhoud en reiniging	De buitenkant reinigen met een droge doek; periodiek de aansluitingen en de staat van de kabels controleren
Veiligheid	AAN/UIT/P-schakelaar, overspanningsbeveiliging, noodstop van de batterij, verplichte aarding
Onderdelen en repareerbaarheid	Neem voor reparatie contact op met de technische ondersteuning van SolarEdge; onderdelen verkrijgbaar via erkende centra
Algemene informatie	Handleiding beschikbaar in meerdere talen; compatibel met SolarEdge power optimizers

Veelgestelde vragen - SE5000HRWS00BNO4 SolarEdge

Hoe sluit ik de LG Chem-batterij aan op de omvormer?

Voordat u bedraadt, schakelt u de batterij uit via de schakelaar. Sluit de DC-voedingskabels en de RS485-communicatiekabels aan zoals weergegeven in het schema. Zorg ervoor dat de DIP-schakelaars correct zijn geconfigureerd.

Hoe voer ik een zelftest uit van de batterij?

Ga naar SetApp, selecteer Inbedrijfstelling > Onderhoud > Diagnostiek > Zelftest > Batterijzelftest en voer de test uit. Controleer de resultaten in de samenvattingstabel.

Wat moet ik doen als de zelftest van de batterij mislukt?

Als de laad- of ontlaadtest mislukt, controleer dan of de voedings- en communicatiekabels correct zijn aangesloten. Als de communicatietest mislukt, controleer dan ook de RS485-verbinding. Zorg ervoor dat de AAN/UIT/P-schakelaar van de omvormer op AAN staat.

Hoe configureer ik de energiemeter?

Ga in SetApp naar Inbedrijfstelling > Communicatie > RS485-1, selecteer Modbus-apparaat toevoegen > Meter. De meter wordt automatisch geïdentificeerd. Configureer de CT-verhouding volgens de specificaties en selecteer de functie Export+Import (E+I).

Hoe activeer ik maximale zelfconsumptie?

Selecteer in SetApp Inbedrijfstelling > Voedingsregeling > Energiebeheer > Energiecontrole > Maximale zelfconsumptie om het gebruik van zonne-energie te optimaliseren.

Hoe controleer ik de verbinding met het monitoringplatform?

Ga in SetApp naar Inbedrijfstelling > Status. Controleer of S_OK - Server verbonden verschijnt in het gedeelte van de hoofd-omvormer.

Wat is de functie van de DIP-schakelaars?

De DIP-schakelaars beëindigen de RS485-bus. Als er geen energiemeter is aangesloten, zet dan de linker DIP-schakelaar op AAN om de lijn te beëindigen.

Hoe schakel ik de batterij uit?

Schakel eerst de stroomonderbreker uit, daarna de ontkoppelings- of hulpvoedingsschakelaar van de batterij. Om weer in te schakelen, draait u de volgorde om.

Welke kabels moet ik gebruiken voor de aansluitingen?

Gebruik kabels die geschikt zijn voor de systeemspecificaties: DC-kabels voor de panelen en de batterij, AC-kabels voor het net en RS485-kabels voor de communicatie. Raadpleeg de installatiehandleiding voor de exacte doorsneden.

Hoe neem ik contact op met de technische ondersteuning van SolarEdge?

Voordat u contact opneemt, heeft u de model- en serienummers van de omvormer en de optimizers bij de hand, evenals de systeemconfiguratie. Gebruik de contactgegevens in de handleiding.

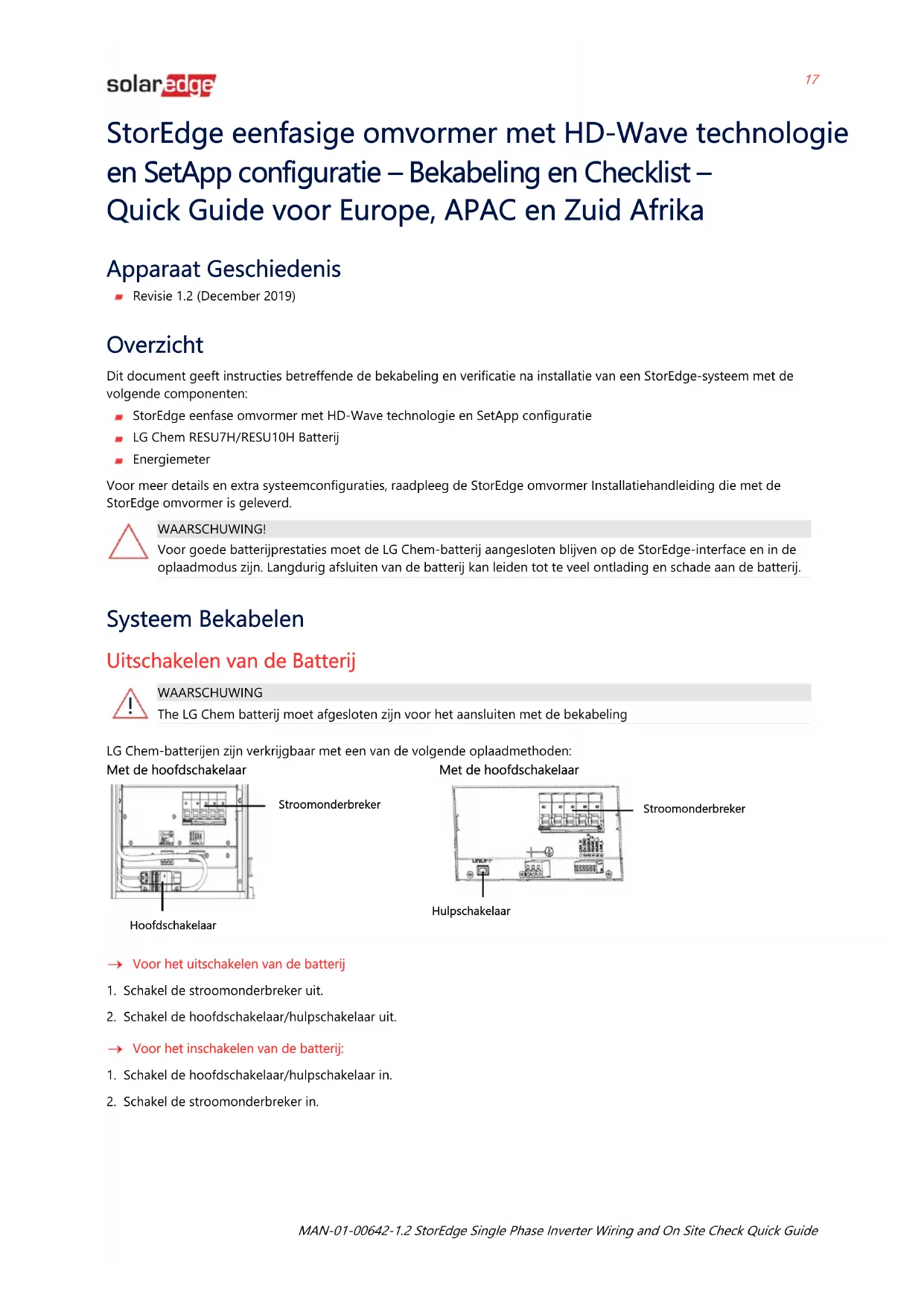

GEBRUIKSAANWIJZING SE5000HRWS00BNO4 SolarEdge

StorEdge eenfasige omvormer met HD-Wave technologie en SetApp configuratie – Bekabeling en Checklist – Quick Guide voor Europe, APAC en Zuid Afrika

Apparaat Geschiedenis

Dit document geeft instructies betreffende de bekabeling en verificatie na installatie van een StorEdge-systeem met de volgende componenten:

■ StorEdge eenfase omvormer met HD-Wave technologie en SetApp configuratie
LG Chem RESU7H/RESU10H Batterij
Energiemeter

Voor meer details en extra systeemconfiguraties, raadpleeg de StorEdge omvormer Installatiehandleiding die met de StorEdge omvormer is geleverd.

WAARSCHUWING!

Voor goede batterijprestaties moet de LG Chem-batterij aangesloten blijven op de StorEdge-interface en in de oplaadmodus zijn. Langdurig afsluiten van de batterij kan leiden tot te veel ontlading en schade aan de batterij.

Systeem Bekabelen

Uitschakelen van de Batterij

WAARSCHUWING

The LG Chem batterij moet afgesloten zijn voor het aansluiten met de bekabeling

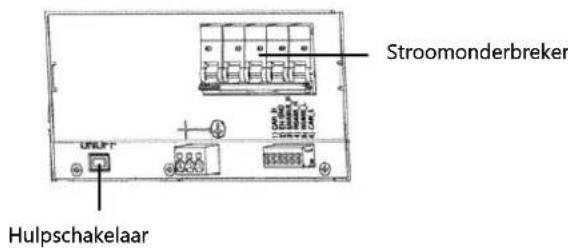

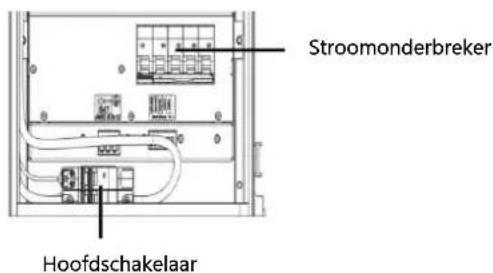

LG Chem-batterijen zijn verkrijgbaar met een van de volgende oplaadmethoden:

Met de hoofdschakelaar

Met de hoofdschakelaar

→ Voor het uitschakelen van de batterij

1. Schakel de stroomonderbreker uit.
2. Schakel de hoofdschakelaar/hulpschakelaar uit.

→ Voor het inschakelen van de batterij:

1. Schakel de hoofdschakelaar/hulpschakelaar in.
2. Schakel de stroomonderbreker in.

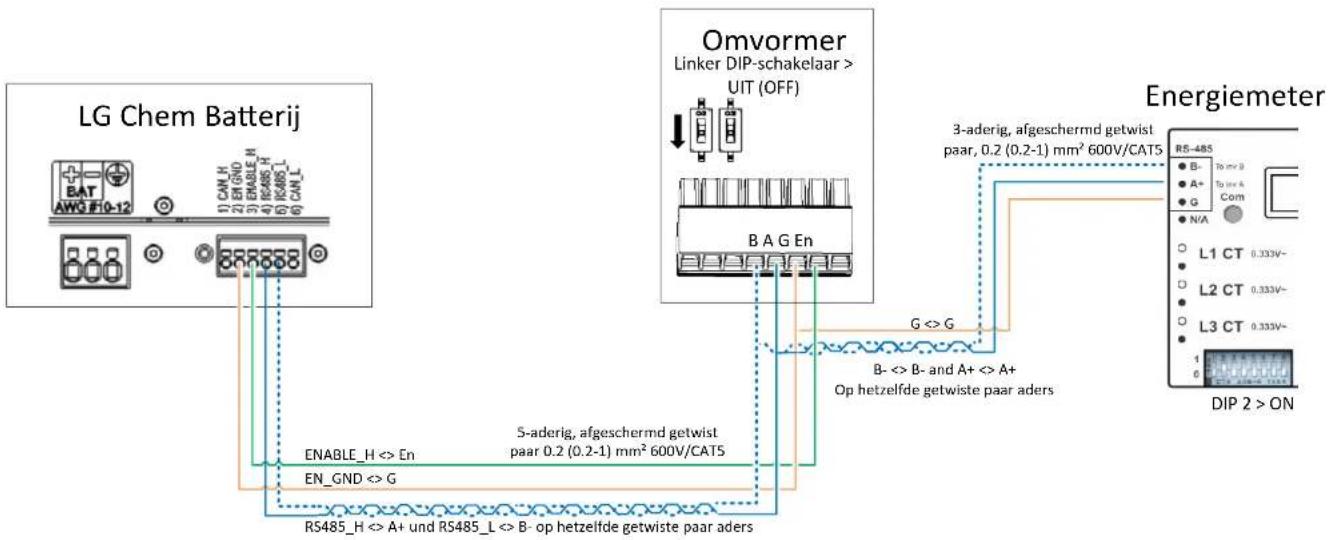

Systeemcomponenten Aansluiten

Sluit de systeemcomponenten aan zoals weergegeven in het onderstaande diagram.

Let op het volgende:

Kabeltypen

■ DIP-schakelaar installatie

Als er geen energiemeter is aangesloten, schakel dan de RS485-bus van de omvormer uit door de linker DIP-schakelaar op AAN te zetten.

Verificatie en Configuratie na Installatie

Gebruik de onderstaande checklist om te controleren of het systeem correct is aangesloten en geconfigureerd.

Installatie en Bekabeling

1. Zorg ervoor dat de afstanden tussen de systeemcomponenten net zo zijn als gespecificeerd in de installatiehandleiding.
2. Maak een foto van elk van de systeemcomponenten na bekabeling en stuur deze foto's naar de SolarEdge Support.

Omvormer
StorEdge Interface
Batterij
Energiemeter

1. Zorg ervoor dat de batterijklep gesloten is.
2. Zorg ervoor dat de DIP-schakelaars van alle componenten zijn ingesteld zoals weergegeven in het aansluitschema.

3. Zorg ervoor dat alle DC-, communicatie- en AC-kabelverbindingen als volgt zijn geïnstalleerd:

4. Controleer de AC-bekabeling en de AC-stroomonderbreker op het AC-distributiepaneel.

5. Controleer de DC-ingangsspanning van de string. Er moet 1 V per optimizer in een string zijn.
   ■ Zorg ervoor dat alle componenten correct zijn geaard.
6. Controleer de DC-verbindingen van de batterij en StorEdge-interface.
7. Controleer de RS485-verbinding tussen de batterij en de omvormer.

8. Controleer de CT-, AC- en RS485-aansluitingen op de energiemeter.

9. Controleer de aansluiting op het monitoringsplatform:

10. Selecteer in SetApp de optie Inbedrijfstelling > Status.

11. Controleer of S_OK - Server Connected in het status tabblad van de omvormer (Master) verschijnt.

Batterij en Meter Configureren

1. Zet de AAN/UIT/P-schakelaar van de omvormer op UIT.
2. Open SetApp en selecteer Inbedrijfstelling > Communicatie.
3. In het Communicatie scherm, selecteer RS485-1 > Protocol > Modbus (meerdere apparaten).
4. Ga terug naar het vorige scherm en selecteer Modbus-apparaat toevoegen > Batterij. De batterij wordt automatisch geïdentificeerd.
5. Controleer de batterij-informatie door Batterij 1 > Batterij-informatie te selecteren.
6. Selecteer Modbus-apparaat Toevoegen > Meter in het RS485-1 scherm. De batterij wordt automatisch geïdentificeerd.
7. Stel de CT-waarde van de meter in volgens de CT-specificaties. Wenn der angezeigte CT-Wert (Stromwandler-nennstrom/CT-Rating) "0" beträgt, prüfen Sie bitte die Kommunikation zum Stromwandler.

8. Select Meter 1 > Meter Function > Export+Import (E+I).

9. Voer een zelftest van de batterij uit:

■ Controleer of de stroomonderbreker van de batterij is ingeschakeld.
Zet de omvormer AAN/UIT/P-schakelaar op AAN.
- Selecteer in SetApp de optie Inbedrijfstelling > Onderhoud > Diagnose > Zelftest > Zelftest van de batterij > Test uitvoeren.
■ Wacht tot alle tests zijn afgerond en controleer de resultaten in de overzichtstabel.

Als een van de tests is mislukt, raadpleeg dan de onderstaande tabel voor mogelijke oplossingen:

Test Resultaat	Oplossing
Laden is mislukt	Controleer of de stroom- en communicatiekabels tussen de accu en de omvormer correct zijn aangesloten.
Ontladen is mislukt	Controleer of de vermogens- en communicatiekabels tussen de accu en de omvormer correct zijn aangesloten.
Communicatie	Controleer of de communicatiekabels tussen de accu en de omvormer goed zijn aangesloten.
Omvormer is uitgeschakeld	Schakel de omvormer AAN/UIT/P-schakelaar in de stand ON.

Om de laatste testresultaten weer te geven:

- Selecteer Inbedrijfstelling > Onderhoud > Diagnose > Zelftest > Zelftest > Batterij Zelftest > Laatste resultaten weergeven.

Maximaliseren eigen verbruik (MSC) instellen

1. Open SetApp en selecteer Inbedrijfstelling > Stroomregeling.
2. Selecteer Energiemanager> Stroomregeling> Maximaal eigen verbruik.

Support en Contactinformatie

Als u technische vragen heeft over onze producten, neem dan contact met ons op:

Zorg ervoor dat u de volgende informatie bij de hand hebt voordat u contact opneemt:

■ Model en serienummer van het product in kwestie.
De fout die wordt aangegeven op het LCD-scherm van het product of op het monitoringsplatform of door de LED's, indien er een dergelijke indicatie is.
Informatie over de systeemconfiguratie, waaronder het type en aantal aangesloten modules en het aantal en de lengte van de strings.
■ De communicatiemethode naar de server, indien de site is aangesloten.
De softwareversie van het product zoals deze in het ID-statusscherm verschijnt.
