GEBRUIKSAANWIJZING SAC9000SB SEEGER

Gebruikershandleiding 21

DE

Mobile Klimaanlage Smart

Lees de handleiding voor het eerste gebruik zorgvuldig.

2. VEILIGHEID

2.1 Pictogrammen in deze handleiding

WAARSCHUWING: Een waarschuwing betekent dat letsel mogelijk is indien de structies niet worden opgevolgd.

VOORZICHTIG Voorzichtig betekent dat schade aan de apparatuur mogelijk is.

Een opmerking verschaft extra informatie, bijv. voor een procedure.

2.2 Veiligheidsvoorzieningen

Wanneer er zich vorst op het verdampingsfilter heeft gevormd, begint het apparaat met ontdooien. De aan-uitknop knippert.

Overbelastingsbeveiliging

In het geval van een stroomonderbreking wordt het apparaat uitgeschakeld door de overbelastingsbeveiliging. Het apparaat gaat na 3 minuten weer aan.

2.3 Algemene veiligheidsvoorschriften

Algemeen

Om schade of storingen te vermijden: Neem de tijd om de algemene veiligheidsvoorschriften te lezen. Dit voorkomt brand, explosies, elektrische schokken of andere risico's die kunnen leiden tot beschadiging van eigendom en/of ernstige of fatale letsels.

De fabrikant is niet aansprakelijk voor gevallen van materiële schade of persoonlijk letsel veroorzaakt door het onjuist behandelen of niet naleven van de veiligheidsvoorschriften. In dergelijke gevallen is de garantie nietig.

WAARSCHUWING

Dit product mag alleen door kinderen vanaf 8 jaar en personen met een fysieke, zintuiglijke of mentale beperking of een gebrek aan ervaring en kennis worden gebruikt, indien ze onder toezicht staan of instructies hebben gekregen over het veilig gebruiken 13

van het producten en eventuele gevaren die een dergelijk gebruik met zich meebrengt. Kinderen mogen niet met het product spelen. De reiniging en het onderhoud van het apparaat mag niet zonder toezicht door kinderen worden uitgevoerd.

Open de koelmiddellus niet.

Als het koelmiddel lekt, dient u onmiddellijk alle personen uit de ruimte te evacueren. Ventileer de ruimte en neem contact op met de plaatselijke brandweer om hen te informeren over de lekkage van propaan. Betreed de ruimte niet voordat een gekwalificeerde technicus de ruimte als veilig heeft aangemerkt. Gebruik geen aanstekers, sigaretten of ander brandbare voorwerpen in de buurt van de ruimte.

Gebruik alleen R-290 (propaangas) als koelmiddel.

Zorg ervoor dat u geen koelmiddel in uw ogen, op uw huid of op uw kleding krijgt.

Oefen geen druk uit op het apparaat.

Controleer steeds of de netspanning overeenkomt met de spanning op het typeplaatje.

Gebruik alleen originele accessoires van de fabrikant.

Mors geen vloeistoffen op het apparaat.

Laat kinderen nooit zonder toezicht achter bij het verpakkingsmateriaal. Het verpakkingsmateriaal vormt verstikkingsgevaar. Kinderen onderschatten vaak het gevaar. Houd kinderen steeds buiten bereik van het verpakkingsmateriaal.

Het is niet toegestaan om zelf het product open te (laten) maken of te (laten) repareren. In dat geval vervallen garanties. Laat onderhoud uitvoeren door gecertificeerd onderhoudspersoneel.

▲ Blokkeer de ventilatieopeningen niet.

Steek geen voorwerpen in de ventilatieopeningen.

Netsnoeren moeten zo gelegd worden dat er niet gemakkelijk op gelopen kan worden en ze niet gemakkelijk bekneld kunnen raken door voorwerpen die erop of ertegen rusten. Let bijzonder goed op snoeren bij stekkers, stekkerdozen en punten waar de snoeren het product verlagen

Ontkoppel het apparaat van de stroombron tijdens onderhoud of wanneer het niet in gebruik is.

Bedien het apparaat niet met natte handen.

Laat het apparaat niet onbeheerd achter.

Trek de stekker niet uit het stopcontact als het apparaat in

VOORZICHTIG

Plaats het apparaat niet in de buurt van een warmtebron, dit kan het apparaat beschadigen.

Plaats het apparaat op een horizontale, vlakke ondergrond.

Aanbevelingen

Wij raden u aan de originele doos en verpakkingsmaterialen te bewaren voor het geval dat u het product voor reparatie moet retourneren. Dit is de enige manier om het product veilig tegen transportschade te beschermen. Indien u de doos en de verpakkingsmaterialen toch afdankt, vergeet dan niet deze te recyclen ter bescherming van het milieu

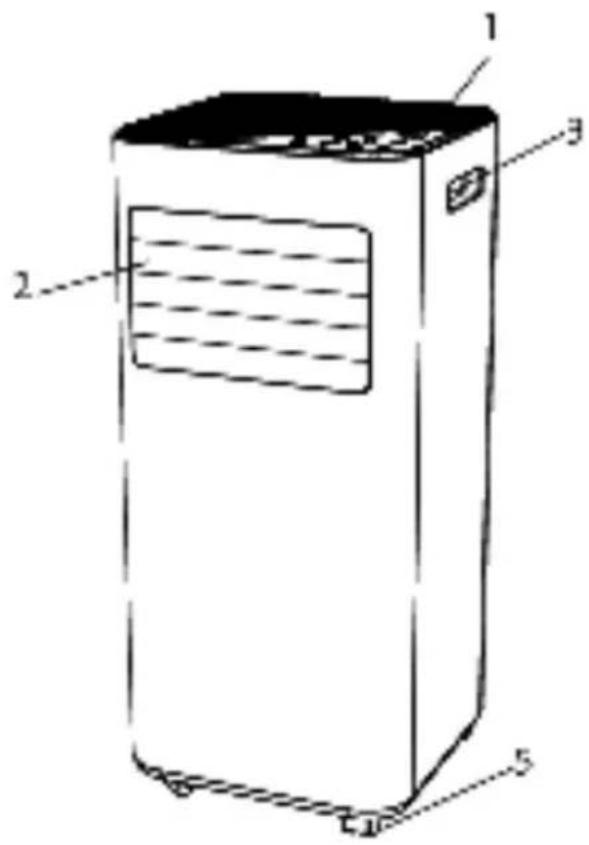

3. PRODUCTOVERZICHT

1	Bedieningspaneel	4	Luchtinlaat met luchtfilter	6	Afvoergat
2	Luchtuitlaat met verstelbare lamellen	5	Wieltjes	7	Luchtuitlaat
3	Verzonken handgreep

Opmerking: De illustratie dient ter referentie.

4.INSTALLATIE

4.1 UITPAKKEN

• Pak de doos uit en neem het toestel en de accessoires eruit.
• Controleer het toestel op beschadigingen of krassen

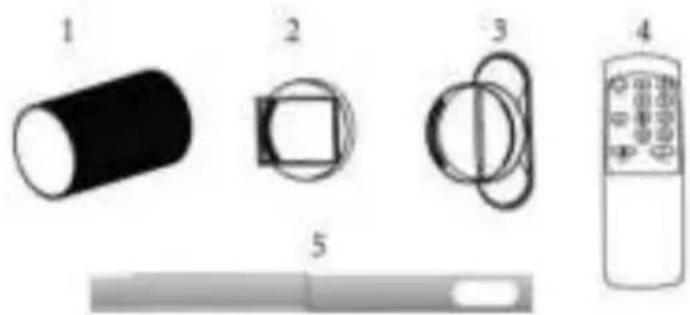

• Toebehoren:

■ 1. Accessoires
■ 2. Slang aansluiting
■ 3. Raamkit adapter
■ 4. Afstandsbediening
■ 5. Fenster Kit

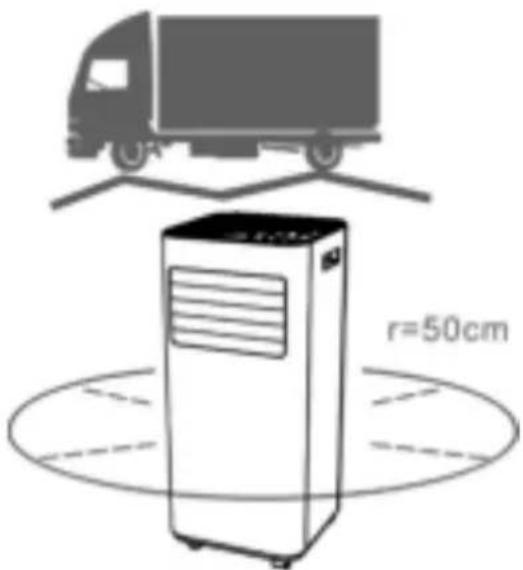

• Als het apparaat tijdens de transport is gekanteld of neergelegd, laat het dan ten minste 24 uur rechtop staan voordat u het in gebruik neemt.
• Plaats het apparaat op een stevige, vlakke ondergrond met minstens 50 cm vrije ruimte om luchtcirculatie mogelijk te maken.
• Gebruik het toestel niet in de onmiddellijke nabijheid van muren, gordijnen of andere voorwerpen die de luchtinlaat en -uitlaat kunnen blokkeren.

r=50cm

- Installeer het toestel nooit op plaatsen waar het blootgesteld wordt aan:

Warmtebronnen zoals radiatoren, kachels of andere producten die warmte produceren.
Direct zonlicht
Mechanische trillingen of schokken
Overmatig stof
Gebrek aan ventilatie

Mechanische trillingen of schokken
Oneffen oppervlak

ATTENTIE

Installeer het toestel in ruimten van ten minste 9m².

Installeer het toestel niet op een plaats waar ontvlambaar gas kan ontsnappen.

OPMERKING!

De fabrikant kan andere geschikte voorbeelden of aanvullende informatie over de geur van het koelmiddel verstrekken.

4.3 BEVESTIGEN VAN DE UITLAATSLANG

De airconditioner moet naar buiten worden geleid, zodat de afvoerlucht uit de kamer kan ontsnappen, die afvalwarmte en vocht uit het apparaat bevat..

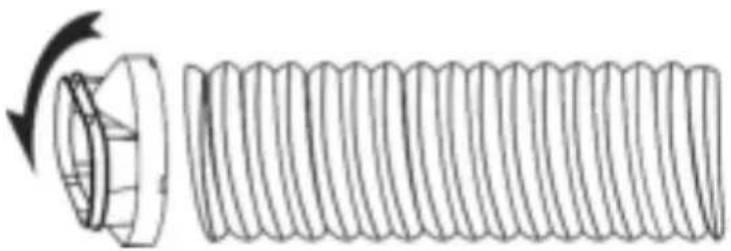

Stap 1: Sluit het slangkoppelstuk aan op het uiteinde van de luchtafvoerslang

Stap 2: Sluit de raampakketadapter aan op het andere uiteinde van de uitlaatslang.

Stap 3: Verleng de verstelbare raamkit met de lengte van uw raam. Sluit de luchtafvoerslang aan op de ruitenset.

Stap 4: Sluit het raam om de kit op zijn plaats te houden. Het wordt aanbevolen om de opening tussen de adapter en de zijkanten van het raam af te dichten voor een maximaal rendement.

Stap 5: Bevestig de slangkoppeling aan de uitlaat van het toestel.

Stap 6: Pas de lengte van de flexibele uitlaatslang aan en vermijd knikken in de slang. Zorg ervoor dat hij dicht bij een stopcontact staat.

Stap 7: Stel het rooster op de luchtuitlaat in en schakel vervolgens het toestel in.

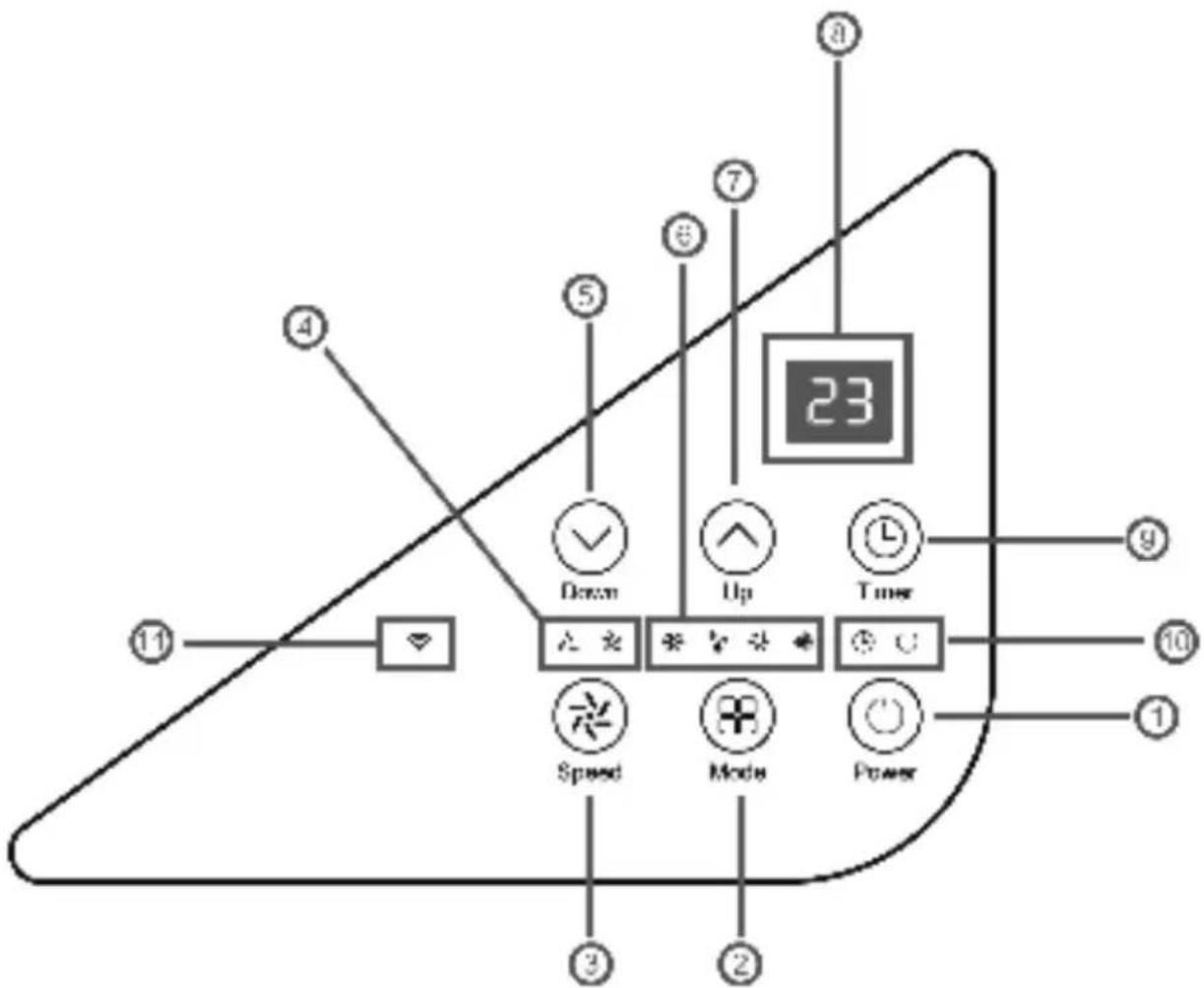

4.3 BEDIENINGPANEEL EN DISPLAY

23 Down Up Timer Speed Mode Power

1.	POWER ON/OFF knop
2.	MODE	Modus selectie: Koelen, Ontvochtigen, Ventileren, Verwarmen (verwarming alleen met SAC9000HS).
3.	SPEED Ventilatiesnelheid: Hoog/Laag
4.	FAN SPEED Indicator	Weergave ventilatiesnelheid
5.	DOWN Verlaging van de temperatuur ( 16^ - 32^ )
6.	MODE Indicator	Modusweergave: koelen, ontvochtigen, ventileren, verwarmen (verwarming alleen met SAC9000HS)
7.	UP Temperatuur verhogen (16° - 32°)
8.	Digital Display Weergave van timer en kamertemperatuur
9.	TIMER	Instelling van de tijd wanneer het toestel automatisch moet worden in- of uitgeschakeld.
10.	TIMER/POWER Indicator	Weergave van timer-/vermogenstoestand
11.	WIFI Indicator WiFi-statusweergave

De "Smart Life" App is beschikbaar voor Android en iOS.

Scan de QR code om direct naar de download te gaan.

Hoe gebruik ik de app "Smart Life".

Met dit toestel kunt u het toestel via uw thuisnetwerk bedienen.

Wij raden u aan het apparaat van het stroomnet los te koppelen als u weg bent, om te voorkomen dat het apparaat per ongeluk wordt ingeschakeld als u onderweg bent.

Gebruik van de App

1. Installeer de "Smart Life" app. Maak een klantenrekening aan.
2. Activeer de WLAN-functie in de instellingen van uw toestel.
3. Plaats het apparaat op een afstand van ca. 5 m van uw router.
4. Zolang het apparaat is ingeschakeld, knippert de WiFi-indicator. Na 3 minuten wordt de verbinding verbroken als er geen netwerkconfiguratie is en het controlelampje uit is.

Als u het WLAN opnieuw moet verbinden, houdt u de "Timer" knop 5 seconden ingedrukt om de netwerkconfiguratie te starten. De WLAN-indicator knippert opnieuw.

1. Wanneer het Wi-Fi-lampje knippert, selecteert u "Add Device" -- "Groot Huishoudelijk" "Portable Air Conditioner" en volgt u de instructies op het display.

Controleer de status van de WiFi-indicator en selecteer de juiste. Als de WiFi-indicator snel knippert, kan een directe verbinding tot stand worden gebracht. Als het WiFi-lampje langzaam knippert, druk dan op "Ga naar Verbinden" om verbinding te maken met het WLAN met de naam "SmartLife-XXXX".

1. Zodra het toestel met succes is verbonden, gaat het Wi-Fi-lampje branden. Nu kunt u het toestel via de app bedienen. Houd de timerknop ongeveer 5 seconden ingedrukt, het apparaat wordt losgekoppeld en het WiFi-lampje gaat branden.

OPLOSSEN VAN PROBLEM
Probleem Oplossing
Time-out netwerkverbinding	1. WLAN-indicator knippert langzaam: Controleer of u het WLAN met de naam "SmartLife-xxx" hebt geselecteerd. 2. WLAN-indicator knippert langzaam: Controleer of u het WLAN met de naam "SmartLife-xxx" hebt geselecteerd.Schakel het apparaat uit, koppel het los van de stroomvoorziening en sluit het na 10 seconden weer aan. Roep de app opnieuw op om een verbinding tot stand te brengen.
WiFi-display uit	Druk lang op de timerknop of schakel het apparaat uit, trek de stekker uit het stopcontact en steek deze na 10 seconden weer in het stopcontact.
WLAN hotspot verdwijnt en het WLAN-lampje knippert	Schakel het apparaat uit, haal de stekker uit het stopcontact en steek deze na 10 seconden weer in het stopcontact.

5.3 INSTELLINGEN

5.3.1 Starten en stoppen

Druk op POWER om het toestel aan te zetten.
Druk op MODE om de gewenste modus te kiezen.
Druk op POWER om het toestel uit te zetten.

5.3.2 Bedrijfsmodus

Het toestel heeft 5 of 4 werkingsmodi: Koelen, Ontvochtigen, Ventileren., Sluimerstand, Verwarming.

Opmerking: De verwarmingsmodus is alleen van toepassing op de SAC9000HS

Koeling

Selecteer de "Cool" stand om de temperatuur te verlagen:

⇒ Druk op de MODE toets totdat de "Cool" indicator oplicht.
Druk op de toets Omhoog/Omlaag om de temperatuur te kiezen die op het scherm wordt weergegeven (16°C en 32°C)
Druk op de toets SPEED tot de gewenste ventilatorsnelheid oplicht.

Om de richting van de luchtstroom horizontaal te regelen, verstelt u de luchtklep handmatig

Om de richting van de luchtstroom horizontaal te regelen, stelt u de luchtklep handmatig bij. Opmerking: De airconditioner stopt automatisch wanneer de kamertemperatuur lager is dan de geselecteerde temperatuur.

Verwarming (SAC9000HS)

Druk op de MODE toets totdat de "Heating" indicator oplicht.
Druk op de omhoog/omlaag-toets om de temperatuur hoger in te stellen dan de kamertemperatuur. Ook de ventilatorsnelheid kan worden aangepast.

Opmerking: Voor continu gebruik moet de afvoerslang op het toestel zijn aangesloten.

Ventileren

Druk op de MODE toets totdat de "Fan" indicator oplicht.

In de ventilatiestand wordt de ruimtelucht geschakeld en niet afgekoeld.

Druk op de toets SPEED om het gewenste snelheidsniveau te selecteren.

Drogen/ Ontvochtigen

Druk op de MODE toets op het bedieningspaneel, de droog indicator licht op. De ventilatorsnelheid kan niet worden gekozen. De gebruiker dient de slang aan te sluiten op de afvoer aan de onderzijde van het toestel. In deze modus wordt de ventilatorsnelheid op laag gezet en is deze niet instelbaar.

Slaapstand (deze functie kan alleen via de afstandsbediening worden geselecteerd).

De slaapstand kan worden geactiveerd in koel- en verwarmingsmodus.

- In koelstand:

Na 1 uur wordt de vooringestelde temperatuur met 1°C verhoogd, na nog een uur met weer 1°C, enz.

- In verwarmingsmodus (alleen voor SAC9000HS) :

Na 1 uur wordt de vooraf ingestelde temperatuur met 1°C verlaagd, na nog een uur met

weer 1°C. Vervolgens wordt de temperatuur gedurende 10 uur constant gehouden. Het display is gedimd. De ventilatorsnelheid is ingesteld op het lage niveau voor een stille werking en is niet instelbaar.

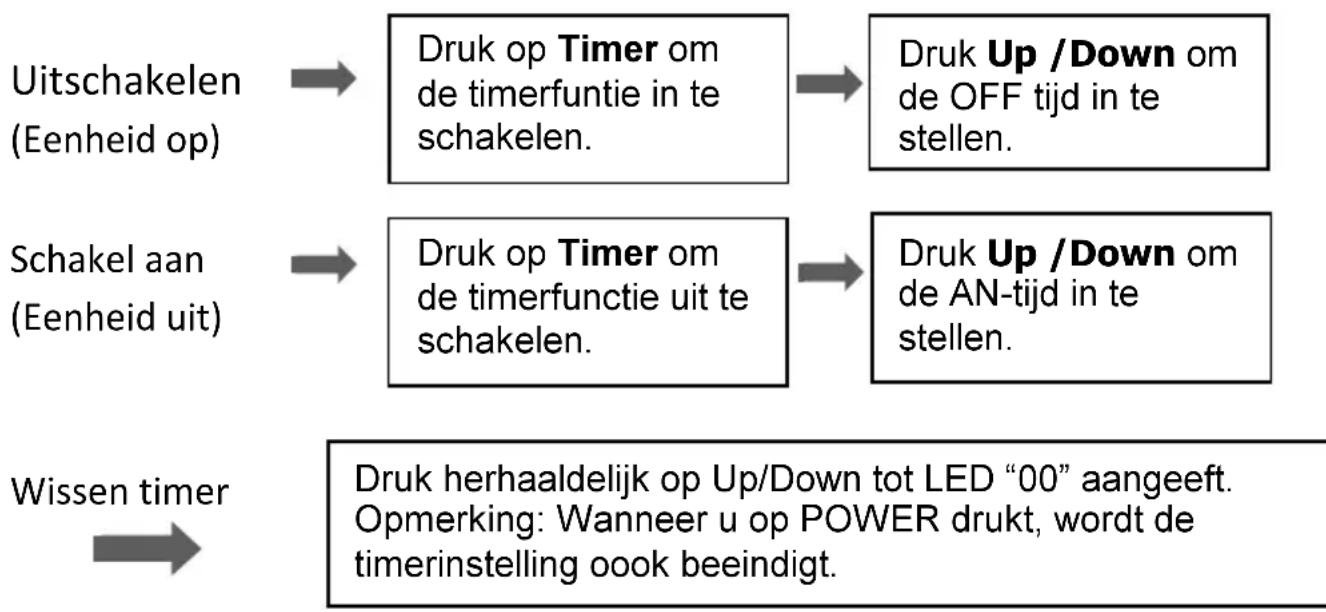

5.3.3 TJIED INSTELLING (1 -24 Stunden):

Bij lage kamertemperaturen kan zich tijdens de werking vorst vormen op de verdamper. Het apparaat begint automatisch met ontdooien en de aan/uit-LED knippert. De volgorde van de ontdooiregeling is als volgt:

E. Wanneer het apparaat in de koel- of droogmodus werkt, detecteert de omgevingstemperatuursensor dat de temperatuur van de verdamperspoel lager is dan -1°C. Nadat de compressor gedurende 10 minuten is uitgeschakeld of de batterijtemperatuur tot 7°C is gestegen, schakelt de unit terug naar de koelmodus.
F. Wanneer de unit in verwarmings- of droogmodus werkt, zodra de sensor voor de verdampertemperatuur een temperatuur lager dan 40 °C detecteert en het temperatuurverschil tussen de verdampertemperatuur en de kamertemperatuur lager dan 19 °C is, nadat de compressor 20 minuten heeft gedraaid, begint de unit gedurende 5 minuten te ontdooien en gaat de bedrijfsindicator knipperen.

5.3.5 Overbelastingsbeveiliging

In geval van stroomuitval is er, ter bescherming van de compressor, een vertraging van 3 minuten tot de compressor opnieuw start.

5.4 AFVOER

Manuele afvoer

De machine schakelt automatisch uit wanneer het waterreservoir vol is. Trek de stekker uit het stopcontact.

Opmerking: Verplaats het toestel voorzichtig, zodat er geen water uitloopt.

Plaats een waterreservoir onder de waterafvoer aan de zijkant aan de achterkant van de behuizing.

Verwijder de afdekdop, het water stroomt automatisch in de container.

Nota. 1:

1. Bewaar de afdekkap op een veilige plaats.
2. Bij het legen kan de behuizing iets naar achteren worden gekanteld.
3. Zorg ervoor dat de opvangbak groot genoeg is om de inhoud op te vangen.
4. Wanneer het water volledig is afgevoerd, plaatst u de afdekdop en het afvoerdeksel terug.

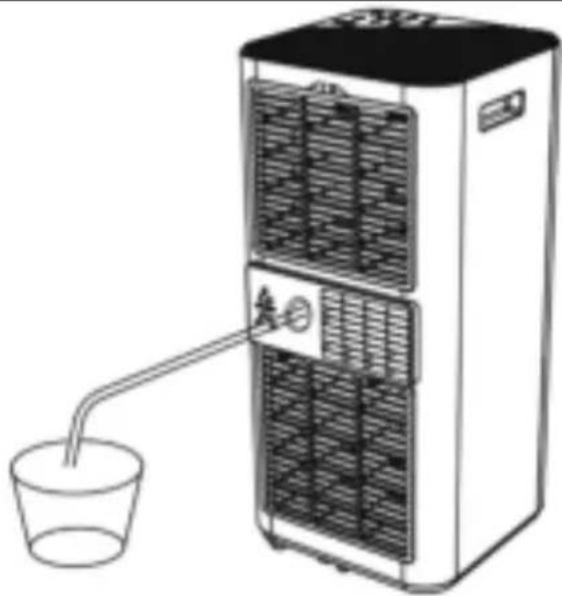

Ononderbroken afvoer

Het zelf verdampend systeem gebruikt het opgevangen water om de condensorbanken te koelen voor betere prestaties.

Het condensaatreservoir hoeft niet te worden geleegd in de koelmodus.

Opgelet: in de verwarmings- en droogstand en bij een hoge luchtvochtigheid moet deze worden geleegd. Het condenswater verdampt bij de condensor en wordt afgevoerd via de uitlaatslang.

Voor continu gebruik of gebruik zonder toezicht in de droog- en verwarmingsmodus, sluit u de bijgeleverde afvoerslang aan op het apparaat.

● Schakel het toestel uit.
● Verwijder de waterafvoerplug
- Sluit de afvoerslang goed en stevig aan, zorg ervoor dat hij niet geknikt is en geen obstructies bevat.
- Plaats de uitloop van de slang boven een afvoer of emmer en zorg ervoor dat het water vrij uit het toestel kan stromen.
- Dompel het uiteinde van de slang niet onder in water, anders kan er een "luchtslot" in de slang ontstaan.

• Aangezien de onderdruk van de condensbak groot is, moet u de afvoerslang naar beneden kantelen in de richting van de vloer. De hellingsgraad moet meer dan 20 graden zijn.
  Maak de slang recht om te voorkomen dat er een knik in de slang komt.

6 . REINIGING EN ONDERHOUD

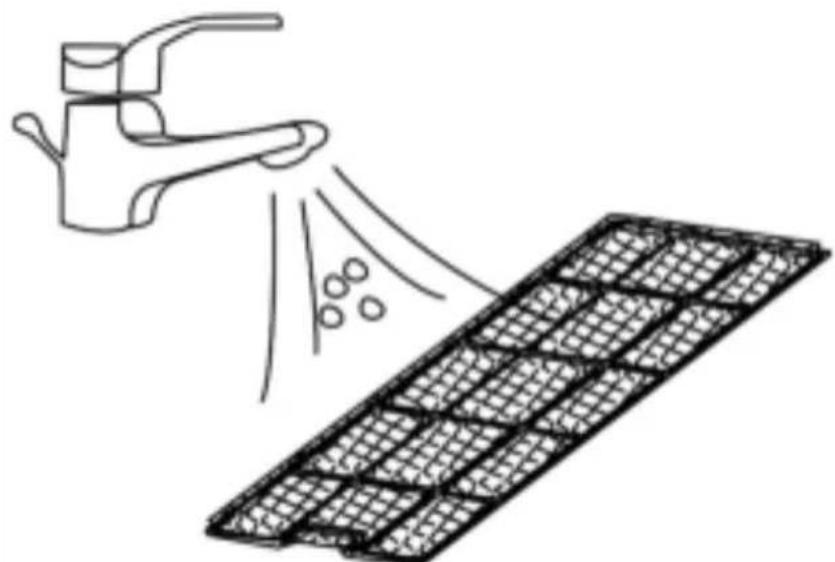

6.3. HET LUCHTFILTER REINIGEN (om de twee weken)

Het stof verzamelt zich op het filter en belemmert de luchtstroom. De beperkte luchtstroom vermindert de efficiëntie van het systeem en als deze geblokkeerd is, kan het toestel beschadigd raken.

Het luchtfilter moet regelmatig worden schoongemaakt. Het luchtfilter is uitneembaar voor eenvoudige reiniging. Gebruik het toestel niet zonder luchtfilter, anders kan de verdamper vuil worden.

1. Druk op POWER om het apparaat uit te schakelen en de stekker uit het stopcontact te trekken.
2. Verwijder het filter uit het toestel.
3. Gebruik een stofzuiger om het grove stof gemakkelijk uit het filter te verwijderen.
4. Draai het filter om en spoel het luchtfilter af onder stromend water. Laat het water door het filter lopen in tegengestelde richting van de luchtstroom. Laat het volledig aan de lucht drogen alvorens het terug te plaatsen.

Schakel het toestel uit en verwijder de luchtfilters.

Spoel het luchtfilter af onder stromend water.

WAARSCHUWING!!!

Raak het oppervlak van de verdamper niet met blote handen aan, gevaar voor letsel!

7. ONTMANTELING

Langdurige opslag - Als u het toestel gedurende lange tijd niet gebruikt, moet u het volledig reinigen en drogen. Berg het toestel op volgens de volgende stappen:

Trek de stekker uit het stopcontact en verwijder de uitlaatslang inclusief de ruitenset.

Verwijder het resterende water uit het toestel en droog het toestel in ventilatorstand gedurende een halve dag om schimmelgroei te voorkomen en de interne onderdelen te beschermen.

Reinig het filter en laat het volledig drogen.

Plaats het filter terug op zijn plaats.

Het toestel moet bij opslag rechtop staan.

Bewaar het apparaat op een goed geventileerde, droge en veilige plaats.

8. DISPOSAL

Gooi het product niet bij het huisvuil. Het product moet worden afgevoerd naar de aangewezen

Gooi het product weg bij de aangewezen inzamelpunten voor elektrische en elektronische apparatuur. Voor meer informatie kunt u contact opnemen met uw dealer of de plaatselijke bevoegde instantie.

Koudemiddelen moeten door een gekwalificeerde specialist worden verwijderd voordat ze worden gesloopt en afgevoerd in overeenstemming met de nationale en plaatselijke voorschriften.

Gelieve batterijen op een milieuvriendelijke manier weg te gooien. Gooi batterijen niet bij het huisvuil.

Maak gebruik van de inlever- en inzamelsystemen in uw gemeente of neem contact op met de dealer bij wie het product is gekocht.

1. PROBLEMEN OPLOSSEN

Probleem Mogelijke oorzaak Oplossing
Product start niet		✓ Stroom correct aangesloten?	➢ Steek het netsnoer op de juiste wijze in het stopcontact.
		✓ Brandt de waterpeil indicator?	➢ Leeg de watertank
		✓ Kamertemperatuur?	➢ Kamertemperatuur 5-35°C.
Onvoldoende koeling		✓ Luchtfilter verschoond?	➢ Luchtfilter vuil
		✓ Onvoldoende ventilatie?	➢ Zorg voor milieu afstand
		✓ Open deur, raam in de kamer?	➢ Sluit raam/ deur.
		✓ Juiste modus ingesteld	➢ Stel de gewenste modus in
		✓ Uitlaatluchtslang aangesloten/ verstopt=	➢ Goed aansluiten/ verstopping opheffen.
Water-lekkage		✓ Overloop tijdens het verplaatsen van het toestel?	➢ Leeg de watertank voor transport
		✓ Controleer of de afvoerslang geknikt of gebogen is.	➢ Maak de slang recht om te voorkomen dat er een val ontstaat.
Ongewone geluiden		✓ Product geëgaliseerd?	➢ Plaats het product op een vlakke en horizontale ondergrond.
		✓ Raak het product een object?	➢ Object verwijderen
		✓ Waterruis hoorbaar?	➢ Koelmiddel circuleert, dit is een normaal geluid.
Fout-code	E0	✓ Communicatie tussen hoofdbord en displaybord.	➢ Zet het product op stand-by, haal de stekker uit het stopcontact en steek de stekker er weer in.
	E1	✓ Storing in de omgevingstemperatuursensor	➢ Zet het product op stand-by, haal de stekker uit het stopcontact en steek de stekker er weer in.
	E2	✓ Defecten aan de bobinetemperatuursensor.	➢ Zet het product op stand-by, haal de stekker uit het stopcontact en steek de stekker er weer in.

Specifikatie/Model Number	SAC9000S	SAC9000S-B SAC9000HS
Koelvermogen 9000 BTU 9000 BTU 9000 BTU
Stroomvoorziening	220-240V/ 50 Hz	220-240V/ 50 Hz 220-240V/ 50 Hz
Nominaal vermogen voor koeling in kW	2,6 2,6 2,6
EERrated 2,6 2,6 2,6
Soundpower ≤65 dB ≤65 dB	≤65 dB
Energieverbruik per uur in kWh 1,0 1,0 1,0
Energie-efficiëntieklasse van de toepassing A	A	A
Nominaal vermogen voor verwarming in kW	n/a	n/a
COPrated	n/a	n/a
Energieverbruik per uur in kWh per 60 minuten, voor verwarming	n/a	n/a
Energie-efficiëntieklasse van de toepassing, Verwarming	n/a	n/a

Kolenbranderstraat 28

2984 AT Ridderkerk

Netherlands
