Type product	Afzuigkap
Merk	Amica
Model	KHF 665 610 S
Categorie	Sierafzuigkap (schoorsteenkap)
Voedingsspanning	220-240 V / 50 Hz
Aantal snelheden	4 (inclusief een boosterstand)
Bediening	Touchpaneel met sensortoetsen
Timer (uitgestelde uitschakeling)	Ja, ongeveer 15 minuten
Boosterfunctie	Ja, automatische terugkeer naar lagere snelheid na enkele minuten
Verlichting	LED met dimmer en kleurinstelling
Vetfilter	Aluminium, vaatwasmachinebestendig of handwas
Koolstoffilter	Optioneel, niet wasbaar, elke 3-4 maanden vervangen
Afvoermodi	Buitenafvoer (kanaal ∅120 of 150 mm) of recirculatie
Minimale montagehoogte	Volgens technische fiche (afstand boven de kookplaat)
Onderhoud	Binnen- en buitenkant minstens één keer per maand reinigen
Veiligheid	Automatische uitschakeling booster, ventilatie van de ruimte vereist bij andere apparaten
Garantie	Volgens de meegeleverde garantiekaart

Veelgestelde vragen - KHF 665 610 S AMICA

Wat is de aanbevolen montagehoogte van de afzuigkap boven de kookplaat?

De montagehoogte staat vermeld op de technische fiche van het apparaat. Voor elektrische kookplaten volgt u deze aanwijzing; voor gaskookplaten respecteert u de grotere afstand als deze door de fabrikant van de kookplaat wordt aangegeven.

Hoe reinig ik het vetfilter?

Het vetfilter moet minstens één keer per maand worden gereinigd. U kunt het in de vaatwasser of met de hand met een mild schoonmaakmiddel wassen. Na meerdere vaatwasserbeurten kan de kleur veranderen, maar dit heeft geen invloed op de doeltreffendheid.

Wanneer moet ik het koolstoffilter vervangen?

Het actieve koolstoffilter is niet wasbaar en kan niet worden geregenereerd. Het moet elke 3 tot 4 maanden worden vervangen, of vaker bij intensief gebruik. Het wordt alleen gebruikt in de recirculatiemodus.

Hoe activeer ik de uitgestelde uitschakeling (timer)?

Terwijl de afzuigkap werkt, raakt u de sensortoets van de geactiveerde snelheid gedurende minimaal 3 seconden aan en houdt u deze ingedrukt. De toets knippert, wat aangeeft dat de uitgestelde uitschakeling is ingesteld (ongeveer 15 minuten). Om uit te schakelen, raakt u dezelfde toets opnieuw aan.

Hoe stel ik de lichtsterkte van de verlichting in?

Schakel de verlichting in, druk vervolgens op de sensortoets voor verlichting en houd deze ongeveer 3 seconden ingedrukt. De intensiteit neemt af. Raak opnieuw aan om verder te verlagen. Eenmaal op het minimum, gaat de volgende aanraking terug naar het maximum.

Hoe verander ik de kleur van de verlichting?

Druk tegelijkertijd op de sensortoetsen ⚙ en 4 en houd ze 2 seconden ingedrukt. De toetsen 1 en 4 knipperen. Gebruik ze om de kleur te kiezen en bevestig vervolgens met de toets ⚙.

Kan ik de afzuigkap gebruiken zonder vetfilter?

Nee, het is verboden de afzuigkap te gebruiken zonder de aluminium vetfilters. Ze beschermen de motor en voorkomen brandgevaar.

Wat moet ik doen als het netsnoer beschadigd is?

Het snoer moet worden vervangen door de fabrikant, zijn klantenservice of een persoon met een vergelijkbare kwalificatie om gevaar te voorkomen.

Heeft de afzuigkap een afstandsbediening?

Nee, de afzuigkap wordt alleen bediend via het geïntegreerde touchpaneel. Er wordt geen afstandsbediening meegeleverd.

Wat te doen bij een storing of defect?

Neem contact op met de klantenservice waarvan de contactgegevens op de garantiekaart staan. Houd het serienummer van het apparaat bij de hand (op het typeplaatje). Reparaties door niet-gekwalificeerde personen zijn verboden.

GEBRUIKSAANWIJZING KHF 665 610 S AMICA

AANWIJZINGEN VOOR VEILIG GEBRUIK 60

UITPAKKEN 64

VERWIJDERING VAN GEBRUIKTE APPARATUUR 64

BEDIENING 65

BEDIENING VAN DE AFZUIGKAP 65

BEDIENINGSPANEEEL 65

TIMER (UITGESTELD UITSCHAKELEN VAN DE AFZUIGKAP)* 65

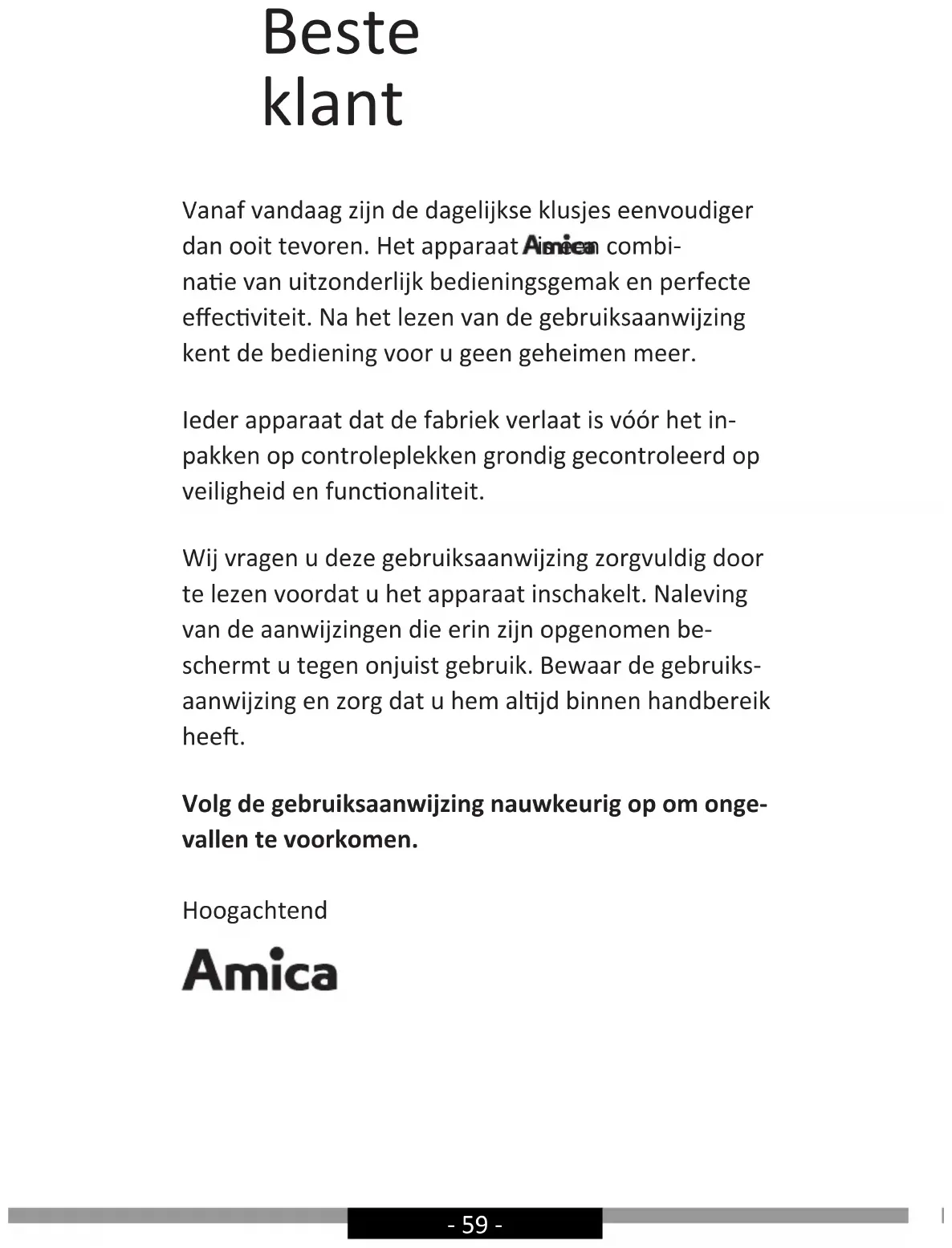

Vanaf vandaag zijn de dagelijkse klusjes eenvoudiger dan ooit tevoren. Het apparaat Aimeen combinatie van uitzonderlijk bedieningsgemak en perfecte effectiviteit. Na het lezen van de gebruiksaanwijzing kent de bediening voor u geen geheimen meer.

leder apparaat dat de fabriek verlaat is vóór het inpakken op controleplekken grondig gecontroleerd op veiligheid en functionaliteit.

Wij vragen u deze gebruiksaanwijzing zorgvuldig door te lezen voordat u het apparaat inschakelt. Naleving van de aanwijzingen die erin zijn opgenomen beschermt u tegen onjuist gebruik. Bewaar de gebruiksaanwijzing en zorg dat u hem altijd binnen handbereik heeft.

Volg de gebruiksaanwijzing nauwkeurig op om ongevallen te voorkomen.

Hoogachtend

Amica

AANWIJZINGEN VOOR VEILIG GEBRUIK

• Gebruik de afzuigkap pas nadat u deze handleiding hebt doorgelezen.
• Het apparaat is uitsluitend bestemd voor huis-houdelijk gebruik.
• De producent behoudt zich het recht voor om wijzigingen aan te brengen die het gebruik van het apparaat niet beïnvloeden.
• De producent is niet aansprakelijk voor eventuele schade of brand die is ontstaan door het apparaat die het resultaat is van het niet in acht nemen van de aanwijzingen uit deze gebruiksaanwijzing.
• De afzuigkap dient voor het verwijderen van keukendampen. Gebruik hem niet voor andere doeleinden.
• De afzuigkap als afzuiginstallatie moet worden aangesloten op een geschikt ventilatiekanaal (niet aansluiten op schoorsteenkanalen, rookkanalen of afvoerkanalen voor verbrandingsgassen die in gebruik zijn). Voor de afzuigkap moet een afvoerkanaal worden geïnstalleerd om de lucht naar buiten af te voeren. De lengte van het kanaal (meestal een buis van ∅ 120 of 150 mm) mag niet langer zijn dan 4-5 m. Ook bij tele-scoopafzuigkappen en inbouwafzuigkappen die werken in de absorptiemodus is een luchtafvoer-kanaal nodig.
• In een afzuigkap ie werkt in de absorptiemodus moet u een actieve-koolfilter aanbrengen. In dat geval is installatie van een afvoerkanaal voor de lucht niet nodig. We bevelen dan wel aan om een besturing van de luchtblazer te monteren (alleen schouwkappen).
• De afzuigkap is uitgerust met onafhankelijke ver-

lichting en een aanzuigventilator die op een aan- tal snelheden kan worden ingesteld.

- Afhankelijk van de versie is de afzuigkap bedoeld voor permanente bevestiging aan een verticale wand boven een gasfornuis of elektrisch fornuis (schouwkappen en universele kappen); op het plafond boven een gasfornuis of elektrisch fornuis (afzuigkappen voor kookeilanden); aan een verticale wand in keukenmeubels boven een gasfornuis of elektrisch fornuis (telescoop- en inbouwkappen). Controleer voor de montage of de wand-/plafondconstructie geschikt is voor montage van de afzuigkap. Sommige afzuigkapmodellen zijn erg zwaar.

- De montagehoogte van het apparaat boven een elektrische kookplaat staat vermeld op de productkaart (technische specificatie van het apparaat). Wanneer in de installatie-instructie van gastoestellen een grotere afstand staat vermeld, moet u deze aanhouden (Afb. 1a/b/c).

- Het is niet toegestaan om onder de afzuigkap een vlam op vol vermogen te laten branden. Zet voor het afnemen van de pan de brander op een kleine vlam. Controleer altijd of de vlam niet voorbij de rand van de pan komt. Dit veroorzaakt ongewenst energieverlies en onveilige warmteconcentraties.

- Houd continu toezicht als u gerechten bereidt met vetten. Oververhit vet kan makkelijk in brand vliegen.

- Haal steeds de stekker uit het stopcontact voor-dat u het apparaat schoonmaakt, het filter ver-wisselt of reparaties uitvoert.

- Maak het anti-vetfilter van de afzuigkap minimaal een keer per maand schoon, omdat een met olie verzadigd filter bijzonder brandbaar is.

- Indien in de ruimte naast de afzuigkap ook andere apparaten worden gebruikt die niet door elektriciteit worden aangedreven (bijv. ovens op

vloeibare brandstoffen, waterverwarmers, geisers), dan moet u zorgen voor voldoende ventilatie (aanvoer van lucht). Er is sprake van veilig gebruik bij gelijktijdige werking van de afzuigkap en verbrandingsapparaten die afhankelijk zijn van de lucht in de ruimte, wanneer op de plaats waar deze apparaten zijn geïnstalleerd een onderdruk heerst van maximaal 0,004 millibar (dit punt geldt niet wanneer de afzuigkap wordt gebruikt voor de absorptie van geurtjes).

• De afzuigkap mag niet dienen als ondersteuning voor personen die zich in de keuken bevinden.
• Maak de afzuigkap regelmatig van binnen en van buiten schoon (MINIMAAL ÉENMAAL PER MAAND, met inachtneming van de aanwijzingen over onderhoud uit deze gebruiksaanwijzing). Als u zich niet houdt aan de aanwijzingen voor het schoonmaken van de afzuigkap en het verwisselen van de filters, ontstaat brandgevaar.
• Als de voedingskabel beschadigd raakt, dan moet deze vervangen worden bij een specialistische service.
• Zorg ervoor dat het apparaat makkelijk losge-koppeld kan worden van het elektriciteitsnetwerk door de stekker uit het stopcontact te trekken of de dipoolschakelaar uit te schakelen.
• Dit apparaat is niet bestemd voor gebruik door personen (waaronder kinderen) met lichamelijke of geestelijke beperkingen of personen zonder ervaring met of kennis van het apparaat, tenzij dit gebruik plaatsvindt onder toezicht of overeenkomstig de gebruiksaanwijzing van het apparaat, door personen die verantwoordelijk zijn voor hun veiligheid.
• Zorg ervoor dat u het apparaat niet door kinderen zonder toezicht kan worden gebruikt.
• Controleer of de spanning die staat aangegeven op het typeplaatje overeenkomt met de para-

meters van het elektriciteitsnet op de plaats van aansluiting.

• Voorafgaand aan de montage de voedingskabel uitrollen en rechttrekken.
• Het verpakkingsmateriaal (polyethyleenzakjes, stukken polystyreen etc.) bij het uitpakken buiten het bereik van kinderen houden.
• Voordat u de afzuigkap aansluit op het lichtnet dient u altijd eerst te controleren of de voedings-kabel op de juiste wijze is geïnstalleerd en of hij tijdens de montagewerkzaamheden NIET bekneld is komen te zitten door de afzuigkap. Sluit het apparaat niet aan op het elektriciteitsnet voordat u klaar bent met de montage.
• Het is verboden om de afzuigkap te gebruiken zonder gemonteerde aluminium vetfilters.
• Het is streng verboden om onder de afzuigkap gerechten klaar te maken met gebruik van open vuur (flamberen).
• Houd u op het gebied van de noodzakelijke toe-passing van technische middelen en beveiligingen bij het afvoeren van verbrandingsgassen strikt aan de voorschriften van de bevoegde lokale autoriteiten.
• Het niet volgens deze instructie aandraaien van de schroeven en bevestigingselementen kan levensbedreigend zijn en gevaar opleveren voor de gezondheid.
• Hangende afzuigkappen werken uitsluitend in de modus geurabsorptie.
• WAARSCHUWING! Wanneer niet de in deze instructies vermelde schroeven worden gebruikt of als het apparaat niet volgens deze instructies wordt bevestigd, kunnen elektrische risico's ont-staan.

UITPAKKEN

Het apparaat is beveiligd tegen transportschade. Na het uitpakken moet het verpakkingsmateriaal zo verwerkt worden dat er geen risico voor het milieu ontstaat.

Al het materiaal dat voor de verpakking is gebruikt is milieuvriendelijk, het kan voor 100% hergebruikt worden en het is gelabeld met het bijbehörende symbool.

Attentie! Het verpakkingsmateriaal (polyethyleenzakjes, stukken polystyreen etc.) bij het uitpakken buiten het bereik van kinderen houden.

VERWIJDERING VAN

GEBRUIKTE APPARATUUR

Dit product is overeenkomstig met de Europese richtlijn 2012/19/EG. Dit merkteken informeert dat dit apparaat na afloop van zijn levensduur niet samen met ander huishoudelijk afval verwijderd mag worden.

Dé gebruiker is verplicht om het aan te bieden bij een inzamelpunt voor gebruikte elektrische en elektronische apparatuur. De inzamelende instanties, waaronder lokale inzamelpunten, winkels en gemeentelijke instanties vormen een geschikt systeem voor de inzameling van deze apparatuur.

De juiste behandeling van gebruikte elektrische en elektronische apparatuur leidt tot het vermijden van consequenties die schadelijk zijn voor de menselijke gezondheid en de natuurlijke omgeving en voortkomen uit de aanwezigheid van gevaarlijke bestanddelen en verkeerde opslag en verwerking van dergelijke apparatuur.

BEDIENING

Bediening van de afzuigkap

Het bedieningspaneel van de afzuigkap staat weergegeven op afbeelding 4. Om het u makkelijk te maken staat hij ook hieronder:

Bedieningspaneel

Hij is voorzien van een tiptoetspaneel. Om de gekozen functie in te schakelen, raakt u een van onderstaande velden aan:

• Laagste snelheid (1). Gebruik deze snelheid bij een kleine hoeveelheid dampen.
• Gemiddelde snelheid (2-3). Gebruik deze snelheid bij een gemiddelde hoeveelheid dampen, bijvoorbeeld bij het tegelijkertijd koken van meerdere gerechten.
• Hoogste snelheid (4) is de boostermodus. Gebruik deze snelheid bij de hoogste hoeveelheid dampen, bijvoorbeeld bij het bakken of grillen. Na een paar minuten schakelt de afzuigkap automatisch terug naar een lager niveau.
• Inschakelen of uitschakelen van de verlichting (5). De verlichting werkt onafhankelijk van de motor van de afzuigkap.

Raak de sensor van het actieve veld aan om de afzuigkap in te schakelen.

Timer (uitgesteld uitschakelen van de afzuigkap)\*

Deze functie dient voor het uitgesteld uitschakelen van de motor van de afzuigkap. Gebruik deze functie als u klaar bent met koken om de kookdampen uit de ruimte te verwijderen. De uitgestelde tijd bedraagt circa 15 minuten. Om de uitstelfunctie in te schakelen, raakt u de tiptoets van de actieve versnelling minimaal 3 seconden aan tijdens de werking van de afzuigkap in een willekeurige versnelling. De tiptoets begint te knipperen. Het knipperen betekent dat de instelling van de uitgestelde tijd juist is. Om de uitstelfunctie eerder uit te schakelen raakt u de tiptoets van de actieve versnelling aan. Hiermee schakelt u het apparaat uit. Wilt u dat het apparaat doorwerkt, stel dan opnieuw de gewenste snelheid in. De functie uitgestelde uitschakeling van de afzuigkap zorgt niet voor uitschakeling van de verlichting.

Dimmer (instelling verlichtingsintensiteit)\*

Dankzij deze functie kunt u de intensiteit van de verlichting regelen. Doe dit door de tiptoets verlichting bij ingeschakelde verlichting gedurende ongeveer 3 seconden aan te raken. De lichtintensiteit vermindert, raak de tiptoets verlichting opnieuw aan om de lichtintensiteit opnieuw een niveau te verlagen. Als u de laagste lichtintensiteit heeft bereikt veroorzaakt het opnieuw aanraken van de tiptoets verlichting dat de verlichting doorschakelt naar maximale lichtintensiteit. Als u deze handelingen een aantal keer uitvoert, kunt u de gewenste lichtintensiteit uitkiezen.

Instelling van de lichtkleur\*

Raak de tiptoetsen ⚙ en 4 gedurende 2 seconden tegelijkertijd aan. Het licht gaat branden en de twee tiptoetsen 1 en 4 gaan knipperen. Gebruik ze om de lichtkleur te veranderen. Bevestig de kleur met tiptoets ⚙.

Andere belangrijk informatie over de bediening van de afzuigkap

Werking als absorptieapparaat: Bij deze optie wordt de gefilterde lucht weer teruggeblazen in de ruimte door de openingen die hiervoor geschikt zijn gemaakt. Bij deze instelling moet u een koolfilter installeren. Ook bevelen wij de installatie van een stuurmechanisme voor het uitblazen van de lucht aan (verkrijgbaar afhankelijk van het model, komt hoofdzakelijk voor bij schouwkappen).

Werking als luchtafzuiger: Bij gebruik van de afzuigfunctie wordt de lucht via een speciale leiding naar buiten afgevoerd. Bij deze instelling moet u het eventuele koolfilter verwijderen. De afzuigkap is aangesloten op een afvoeropening met behulp van een stijve of flexibele buis met een doorsnede van 150 mm of 120 mm en speciale buisklemmen die verkrijgbaar zijn in een winkel met installatiematerialen. Laat de aansluiting uitvoeren door een installateur

Snelheid van de ventilator: De laagste en middelste snelheid gebruikt u onder normale omstandigheden en als er zich weinig dampen vormen. De hoogste snelheid alleen toepassen als er zich veel keukendampen vormen, bijv. tijdens het bakken of grillen.

Opgelet (betreft alleen universele afzuigkappen): De constructie van de universele afzuigkap te vereist handmatige wijziging van de werkingsmodus van de afzuigkap. De manier waarop u deze modus wijzigt staat weergegeven op afbeelding 8.

Opgelet (betreft alleen inbouw- en telescoopafzuigkappen): Inbouw- en telescoopafzuigkappen die werken in de absorptiemodus vereisen de montage van een luchtafvoerbuis. Het tweede uiteinde van de buis moet in de ruimte zijn gericht voor de afvoer van gefilterde lucht.

Attentie: Hangende afzuigkappen werken uitsluitend in de modus geurabsorptie.

REINIGING EN ONDERHOUD

Onderhoud

Regelmatig onderhoud en reiniging van het apparaat garandeert een goede en storingsvrije werking van de afzuigkap en verlengt zijn levensduur. Let er vooral op dat het anti-vetfilter en het actieve koolfilter volgens de aanbevelingen van de producent worden schoongemaakt en vervangen.

• Gebruik geen drijfnatte doekjes of sponsjes, of een waterstraal;
• Gebruik geen oplosmiddelen of alcohol, hierdoor kunnen gelakte oppervlakten mat worden;
• Gebruik geen bijtende middelen, met name niet voor roestvrijstalen oppervlakten;
• Gebruik geen harde, ruwe doekjes.
• Aanbevolen wordt het gebruik van een vochtig doekje en een neutraal schoonmaakmiddel.

Attentie: Het aluminiumfilter kan verkleuren als het enige malen in de afwasmachine is gewassen. De verkleuring betekent niet dat het beschadigd is of vervangen moet worden.

Antivetfilter

Bij normale werking van de afzuigkap moet het antivetfilter eenmaal per maand worden schoongemaakt Dit kan in de afwasmachine of met de hand, met behulp van een mild afwasmiddel of vloeibare zeep.

Op afbeelding 5 ziet u hoe u het antivetfilter moet vervangen.

In sommige modellen is een acrylfilter toegepast. Dit moet minimaal eenmaal per 2 maanden vervangen worden, of vaker bij intensief gebruik.

Actieve koolfilter

Het actieve-koolfilter uitsluitend gebruiken wanneer de afzuigkap niet is verbonden met een ventilatiekanaal. Het actieve-koolfilter absorbeert geurtjes totdat het verzadigd is. Het kan niet gewassen of geregene-reerd worden en het moet minimaal eenmaal per 3-4 maanden vervangen worden, of vaker bij intensief gebruik.

Op afbeelding 6 ziet u hoe u het koolfilter moet vervangen.

Verlichting

Gebruik lampjes / halogeenlampjes / led-modules met dezelfde parameters als degenen die fabrieksmatig zijn geïnstalleerd. Op afbeelding 7 ziet u hoe u de verlichting moet vervangen. Indien de afbeelding niet voorkomt in deze gebruiksaanwijzing, mag de verlichtingsmodule alleen worden vervangen door de geautoriseerde service.

GARANTIE, SERVICE

Garantie

De garantieverplichtingen blijken uit het garantiebewijs. De producent is niet aansprakelijk voor schade die is veroorzaakt door oneigenlijk gebruik van het product.

Service

• De producent van het apparaat raadt aan om alle reparaties en afstelwerkzaamheden uit te laten voeren door de fabrieksservice of de geautoriseerde service van de producent. Om veiligheidsredenen mag u het apparaat niet zelf repareren.
• Reparaties die zijn uitgevoerd door personen die niet over de vereiste kwalificaties beschikken, kunnen een ernstig gevaar opleveren voor de gebruiker van het apparaat.
• De minimale garantieperiode voor het apparaat die door de fabrikant, importeur of gevolmachtigde wordt aangeboden, staat vermeld op het garantiebewijs.
• Het apparaat verliest zijn garantie als gevolg van eigenhandige aanpassingen, wijzigingen, schending van de verzegeling of andere beveiligingen van het apparaat of onderdelen daarvan, en andere eigenhändige interventie in de apparatuur die niet in overeenstemming is met de gebruiksaanwijzing.

Reparatiemelding en assistentie bij storingen

Als het apparaat gerepareerd moet worden, moet u contact opnemen met de klantenservice. De adresgegevens en het telefoonnummer van de klantenservice vindt op het garantiebewijs. Als u contact opneemt, zorg er dan voor dat u het seriènummer van het apparaat bij de hand heeft, dit staat op het typeplaatje. Voor uw gemak kunt u het hieronder noteren:

Verklaring van de producent

Hierbij verklaart de producent, dat het product aan de eisen van de onderstaande Europese richtlijnen voldoet:

• Laagspanningsrichtlijn 2014/35/EC
- Richtlijn elektromagnetische compatibiliteit 2014/30/EC
• Richtlijn 2009/125/EC
• Richtlijn RoHS 2011/65/EC

en over de certifi cering en de conformiteitsverklaring voor organen die toezicht op de markt houden beschikt.
