Producttype	Audio-ontvanger
Merk	Fenton
Model	AV550BT
Voeding	220-240 VAC, 50 Hz
Belangrijkste functies	USB/SD-speler, FM-tuner, Bluetooth-verbinding, Microfooningangen, Equalizer-instellingen (Bass, Treble, Balance), Centraal en surround volumecontrole, Echo voor microfoon, Subwooferuitgang, Afstandsbediening
Ingangen	2 microfooningangen 6,3 mm, RCA audio-ingang (CD/DVD)
Uitgangen	Hoofdluidsprekers (aansluitingen), Centrale luidspreker, Surroundluidsprekers, Subwooferuitgang (RCA), REC-uitgang (line out)
Afstandsbediening	Ja, met functies: Dempen, Equalizer, Afspelen/Pauze, Volume, Vorige/volgende track, FM-scan, Numerieke toetsen, Herhalen
Veiligheid	Niet de behuizing openen, vocht vermijden, originele onderdelen gebruiken, bij onweer de stekker eruit halen, polariteit in acht nemen
Onderhoud	Reinigen met een droge doek, geen chemicaliën gebruiken
Algemene informatie	Gebruik binnenshuis, omgevingstemperatuur 5°C tot 35°C, niet blootstellen aan regen of vocht

Veelgestelde vragen - AV550BT Fenton

Hoe verbind ik een Bluetooth-apparaat met de Fenton AV550BT-ontvanger?

Activeer de Bluetooth-functie op uw apparaat (telefoon, tablet). Selecteer de BT-bron op de ontvanger door op MODE te drukken. Zoek naar "Fenton AV550BT" of "AV550BT" in de lijst met apparaten en maak verbinding. Het bereik is ongeveer 10 meter zonder obstakels.

Hoe speel ik audiobestanden af van een USB-stick of SD-kaart?

Plaats de USB-stick in de USB-poort of de SD/MMC-kaart in de daarvoor bestemde sleuf. Druk op MODE om USB of SD te selecteren. Gebruik de knoppen VORIGE/VOLGENDE om van nummer te wisselen en PLAY/PAUSE om het afspelen te bedienen.

Hoe stel ik de bas en hoge tonen in?

Draai aan de BASS- en TREBLE-knoppen op de voorkant. In de 12-uur positie (naar boven gericht) is er geen effect. Met de klok mee verhoogt de frequenties, tegen de klok in verlaagt ze.

Wat te doen als er geen geluid uit de luidsprekers komt?

Controleer of het apparaat is ingeschakeld, of het MASTER-volume niet op nul staat, of de bron correct is geselecteerd (MODE), en of de luidsprekers correct zijn aangesloten. Zorg er ook voor dat er een ingangssignaal is.

Kan ik een microfoon aansluiten op dit apparaat?

Ja, de ontvanger heeft twee microfooningangen van 6,3 mm aan de voorkant. U kunt het microfoonvolume, de echo, de bas en hoge tonen van de microfoon regelen met de bijbehorende knoppen.

Hoe gebruik ik de FM-functie?

Druk op MODE tot FM is geselecteerd. Gebruik de SCAN-knoppen of houd PLAY/PAUSE ingedrukt voor automatisch scannen van zenders. Gebruik VORIGE/VOLGENDE om handmatig door de zenders te bladeren.

Welke veiligheidsmaatregelen moeten worden genomen?

Nooit de behuizing openen, vocht vermijden, ventilatieopeningen niet blokkeren, bij onweer de stekker eruit halen, originele onderdelen gebruiken voor reparaties, uitschakelen voordat u de stekker eruit trekt, enz.

Hoe reinig ik het apparaat?

Gebruik een droge doek. Gebruik geen chemicaliën of spuitbussen die de bekleding kunnen beschadigen.

Kan ik een externe subwoofer aansluiten?

Ja, het apparaat heeft een SUB-uitgang (RCA) voor het aansluiten van een actieve subwoofer.

Hoe reset ik het apparaat bij een storing?

Haal de stekker van het apparaat uit het stopcontact, wacht een paar minuten en steek de stekker er weer in. Als het probleem aanhoudt, neem dan contact op met een gespecialiseerde technicus.

GEBRUIKSAANWIJZING AV550BT Fenton

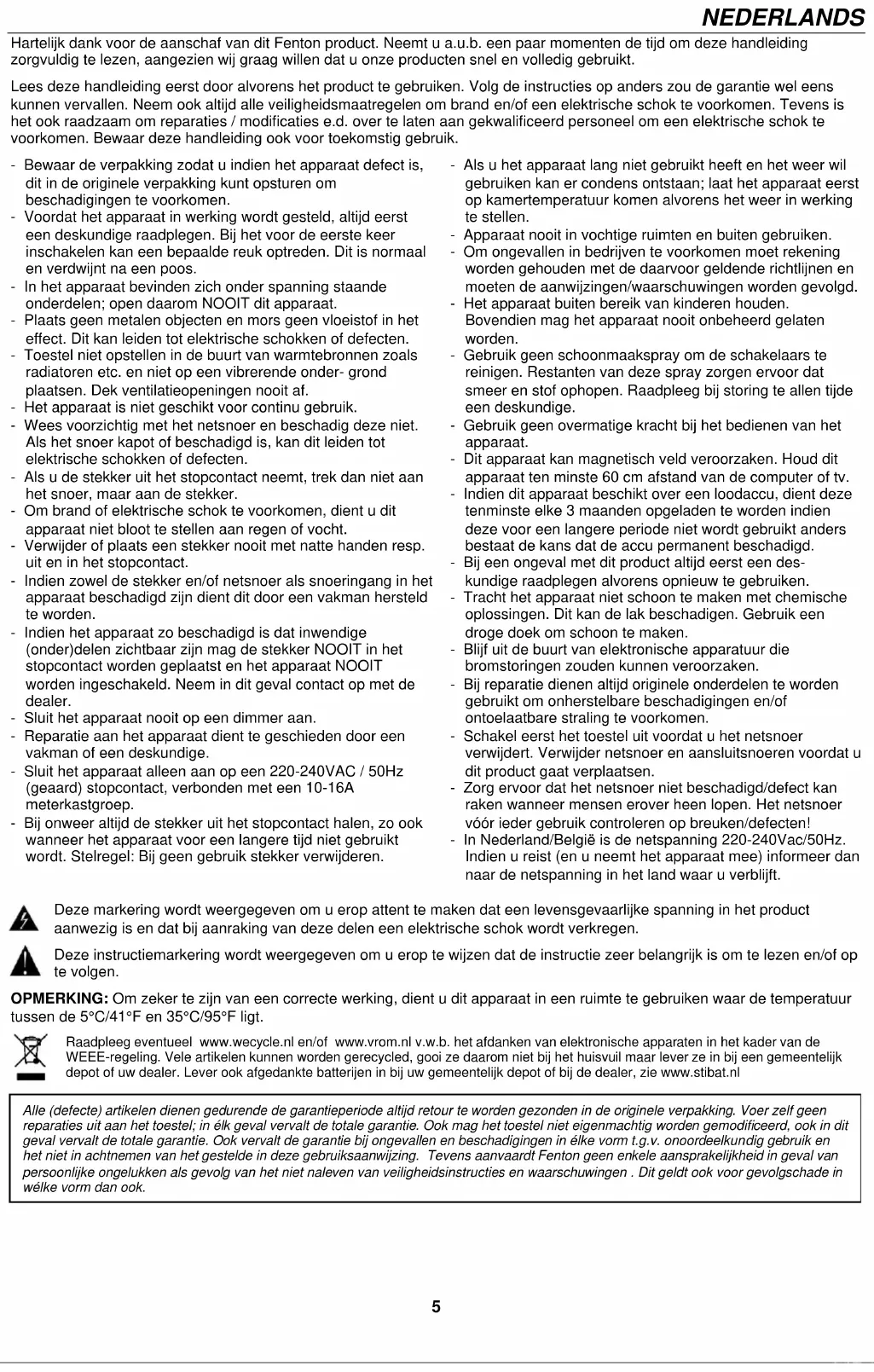

Hartelijk dank voor de aanschaf van dit Fenton product. Neemt u a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.

• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langere periode niet wordt gebruikt anders bestaat de kans dat de accu permanent beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Fenton geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen . Dit geldt ook voor gevolgschade in wélke vorm dan ook.

UITPAKKEN

LET OP! Pak na ontvangst de doos zorgvuldig uit. Controleer of alle onderdelen aanwezig- en in goede staat ontvangen zijn. Bij transportschade of bij het ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd. Schakel het apparaat niet onmiddellijk in als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport). De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat eerst op kamertemperatuur komt alvorens het aan te sluiten.

BEDIENING

Wanneer alle aansluitingen op de versterker zijn gemaakt, draait u alle draaiknoppen omlaag en schakelt u de voeding in. Draai de regelknoppen BASS en TREBLE naar de stand "12 uur" (recht omhoog) en draai de MASTER-volumeregelaar iets omhoog om te testen. Zorg ervoor dat een signaal wordt aangeboden op één van de ingangen en verhoog geleidelijk het volume tot de output hoorbaar is via de luidsprekers. Draai het MASTER-volume tot het gewenste volumeniveau.

Opmerking: De basistest kan worden uitgevoerd door gebruik te maken van de ingebouwde USB/SD-audiospeler.

Naast de MASTER-volumeregelaars zijn er de regelaars BASS en TREBLE om de toon van het totale uitgangssignaal te regelen. In de stand "12 uur" hebben deze regelaars geen effect op het signaal (geen versterking/verzwakking). Door de BASS regelaar met de klok mee te draaien worden de lage frequenties in het geluid versterkt, terwijl door de regelaar tegen de klok in te draaien deze lage frequenties worden verzwakt. Op dezelfde manier zal het met de klok mee draaien van de TREBLE-regelaar de hoge frequenties in het geluid versterken, terwijl het tegen de klok in draaien deze hoge frequenties zal verlagen. Gebruik deze regelaars voor het aanpassen aan het type audiosignaal of om de akoestiek van de locatie te compenseren.

CONNECTIE MET BT

1. Activeer de BT-functie op uw apparaat (mobiele telefoon, tablet etc.) waarvan u muziek wilt afspelen. Zie de gebruiksaanwijzing van dat apparaat.
2. Activeer de BT-functie.
3. Selecteer "BT" op uw BT-apparaat en maak de verbinding.

Opmerking: De BT heeft een bereik van ongeveer 10 meter zonder enkele barrière.

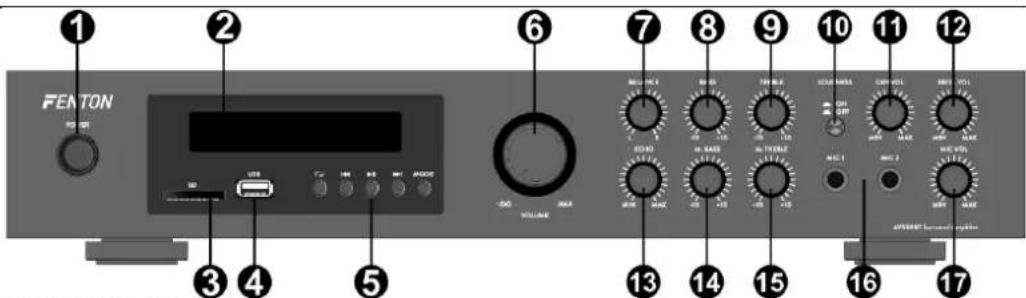

VOORZIJDE

FENTON 1 2 3 4 5 6 7 8 9 10 11 12 VOLUME RANGE OFF RANGE AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC AVOC

1. AAN/UIT-SCHAKELAAR

Indrukken om het toestel aan/uit te zetten.

1. LED DISPLAY

Toont de modi en de huidige bedrijfsstatus.

1. SD-KAART INGANG

In deze opening kunnen SD/MMC-geheugenkaarten worden geplaatst.

1. USB INGANG

Hier kan een USB-opslagapparaat worden geplaatst.

1. KNOPPENCLUSTER

REPEAT (HERHALEN)

Drukken om tussen "enkel herhalen" en "alles herhalen" te wisselen.

PREVIOUS (VORIGE)

In USB/SD/BT-modus: indrukken om het vorige nummer te kiezen.

In FM-modus: indrukken om het vorige kanaal te kiezen.

In FM/BT-modus: ingedrukt houden om het volume te verlagen.

PLAY/PAUSE (AFSPELEN/PAUZEREN)

In USB/SD/BT-modus: indrukken om over te schakelen van weergave naar pauze of van pauze naar weergave.

In FM-modus: indrukken om alle frequenties van 87,5MHz tot 108MHz te scannen.

NEXT (VOLGENDE)

In USB/SD/BT-modus: indrukken om het volgende nummer te kiezen.

In FM-modus: indrukken om het volgende kanaal te kiezen.

In FM/BT-modus: ingedrukt houden om het volume te verhogen.

MODE (MODUS)

Schakel modi tussen USB, SD, FM en BT.

1. HOOFDVOLUMEREGELAAR (MASTER)

Draai aan deze knop om het totale volume van het systeem in te stellen.

1. BALANCE

Draai aan deze knop om de balans tussen de L- en R-kanalen in te stellen.

1. BASS

Draaien om de lage frequenties in te stellen.

9. TREBLE

Draaien om de hoge frequenties in te stellen.

10. LOUDNESS

Druk om het uitgangsvolume te maximaliseren.

11. VOLUMEREGELAAR CENTRALE SPEAKER

Draaien om het volume van de centrale luidspreker in te stellen.

Draaien om het volume van de surround luidspreker(s) te regelen.

13. ECHOREGELAAR

Draaien om het echoniveau van de microfoon in te stellen.

14. BASS-REGELAAR MICROFOON

Draaien om de lage tonen van de microfoon in te stellen.

15. TREBLE-REGELAAR MICROFOON

Draaien om de hoge tonen van de microfoon in te stellen.

16. MICROFOONINGANGEN

6.3mm microfoon jack-ingangen.

17. MICROFOON VOLUMEREGELAAR

Draai aan deze knop om het volume van microfoonkanaal 1/2 in te stellen.

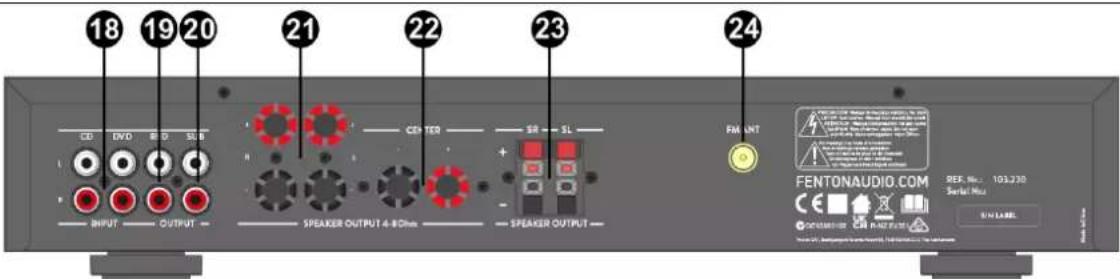

ACHTERKANT

18 19 20 21 22 23 24 CD EVD B D SL B CER TEQ SR SL INPUT OUTPUT SPEAKER OUTPUT 4-BChm SPEAKER OUTPUT FENTONAUDIO.COM REF. No.: 103.230 Serial Mix ON LAREL

18. AUDIO-INGANG

RCA-ingangen voor aansluiting van CD/DVD-spelers, enz.

19. REC-UITGANG

Uitgang lijnsignaal, gescheiden gehouden van het hoofd-uitgangsniveau (master) van het apparaat.

20. SUB-UITGANG

Sluit een actieve subwoofer aan op deze aansluitingen.

21. LUIDSPREKER-UITGANG

Luidsprekeraansluiting voor aansluiting van de hoofdluidsprekers.

22. CENTRALE LUIDSPREKER-UITGANG

Luidsprekeraansluiting voor aansluiting van de centrale luidspreker.

23. SURROUND LUIDSPREKER-UITGANG

Druktype aansluiting voor aansluiting van surround luidsprekers.

24. FM ANTENNE CONNECTOR

Aansluiting voor een externe FM-antenne.

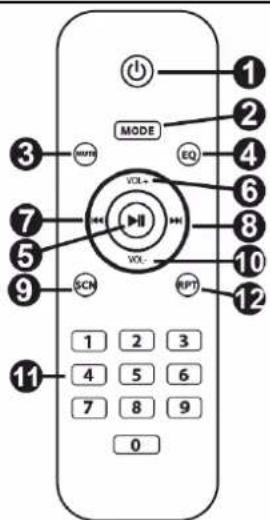

AFSTANDSBEDIENING

1. AAN/UIT-SCHAKELAAR

Indrukken om het toestel aan/uit te zetten.

2. MODE (MODUS)

Schakel modi tussen USB, SD, FM en BT.

3. MUTE

Indrukken om het toestel te dempen. Opnieuw drukken om de demping op te heffen.

4. EQUALIZER

Indrukken om de equalizer-modus te veranderen.

5. AFSPELEN/PAUZEREN

Druk hierop om de weergave te starten/hervatten of te pauzeren.

6. VOLUME +

Druk hierop om het volume te verhogen.

7. VORIGE

Indrukken om het vorige nummer of kanaal te kiezen.

8. VOLGENDE

Indrukken om het volgende nummer of kanaal te kiezen.

9. SCAN

Indrukken in FM-modus om een automatische scan uit te voeren.

10. VOLUME -

Druk hierop om het volume te verlagen.

11. NUMERIEKE TOETSEN

Druk hierop om muzieknummers direct te selecteren. Het toestel heeft even tijd nodig om te reageren in USB en SD-modus.

12. REPEAT

Drukken om tussen "enkel herhalen" en "alles herhalen" te wisselen.

MODE EQ VCL+ WX- RPT 1 2 3 4 5 6 7 8 9 0
