AV550BT - Odbiornik Fenton - Bezpłatna instrukcja obsługi

Typ produktu	Odbiornik audio
Marka	Fenton
Model	AV550BT
Zasilanie	220-240 VAC, 50 Hz
Główne funkcje	Odtwarzacz USB/SD, Tuner FM, Połączenie Bluetooth, Wejścia mikrofonowe, Ustawienia korektora (Bas, Sopran, Balans), Kontrola głośności centralnej i surround, Echo dla mikrofonu, Wyjście subwoofera, Pilot zdalnego sterowania
Wejścia	2 wejścia mikrofonowe 6,3 mm, Wejście audio RCA (CD/DVD)
Wyjścia	Głośniki główne (zaciski), Głośnik centralny, Głośniki surround, Wyjście subwoofera (RCA), Wyjście REC (linia wyjściowa)
Pilot zdalnego sterowania	Tak, z funkcjami: Wyciszenie, Korektor, Odtwarzanie/Pauza, Głośność, Poprzedni/Następny utwór, Skanowanie FM, Klawisze numeryczne, Powtarzanie
Bezpieczeństwo	Nie otwierać obudowy, unikać wilgoci, używać oryginalnych części, odłączać w przypadku burzy, przestrzegać polaryzacji
Konserwacja	Czyścić suchą szmatką, nie używać środków chemicznych
Informacje ogólne	Użytkowanie wewnątrz pomieszczeń, temperatura otoczenia 5°C do 35°C, nie wystawiać na deszcz ani wilgoć

Często zadawane pytania - AV550BT Fenton

Jak podłączyć urządzenie Bluetooth do odbiornika Fenton AV550BT?

Włącz funkcję Bluetooth na swoim urządzeniu (telefon, tablet). Wybierz źródło BT na odbiorniku, naciskając MODE. Wyszukaj "Fenton AV550BT" lub "AV550BT" na liście urządzeń i połącz się. Zasięg wynosi około 10 metrów bez przeszkód.

Jak odczytywać pliki audio z pendrive'a lub karty SD?

Włóż pendrive do portu USB lub kartę SD/MMC do odpowiedniego gniazda. Naciśnij MODE, aby wybrać USB lub SD. Użyj przycisków POPRZEDNI/NASTĘPNY do zmiany utworów oraz PLAY/PAUSE do sterowania odtwarzaniem.

Jak ustawić basy i soprany?

Pokręć regulatorami BASS i TREBLE na panelu przednim. W pozycji godziny 12 (skierowane do góry) brak efektu. Obrót w kierunku zgodnym z ruchem wskazówek zegara zwiększa częstotliwości, przeciwnie – zmniejsza.

Co zrobić, jeśli z głośników nie wydobywa się dźwięk?

Sprawdź, czy urządzenie jest włączone, głośność MASTER nie jest ustawiona na zero, źródło jest prawidłowo wybrane (MODE), a głośniki są poprawnie podłączone. Upewnij się również, że sygnał wejściowy jest obecny.

Czy mogę podłączyć mikrofon do tego urządzenia?

Tak, odbiornik posiada dwa wejścia mikrofonowe 6,3 mm na panelu przednim. Możesz regulować głośność mikrofonu, echo, basy i soprany mikrofonu za pomocą odpowiednich pokręteł.

Jak korzystać z funkcji FM?

Naciskaj MODE, aż wybierzesz FM. Użyj przycisków SCAN lub przytrzymaj PLAY/PAUSE, aby automatycznie skanować stacje. Użyj POPRZEDNI/NASTĘPNY, aby ręcznie przeglądać stacje.

Jakie środki ostrożności należy zachować?

Nigdy nie otwierać obudowy, unikać wilgoci, nie blokować otworów wentylacyjnych, odłączać w przypadku burzy, używać oryginalnych części do napraw, wyłączać przed odłączeniem itp.

Jak czyścić urządzenie?

Używaj suchej szmatki. Nie używaj środków chemicznych ani aerozoli, które mogą uszkodzić powłokę.

Czy mogę podłączyć zewnętrzny subwoofer?

Tak, urządzenie posiada wyjście SUB (RCA) do podłączenia aktywnego subwoofera.

Jak zresetować urządzenie w przypadku awarii?

Odłącz urządzenie od sieci, odczekaj kilka minut, a następnie podłącz je ponownie. Jeśli problem nadal występuje, skontaktuj się z wykwalifikowanym technikiem.

INSTRUKCJA OBSŁUGI AV550BT Fenton

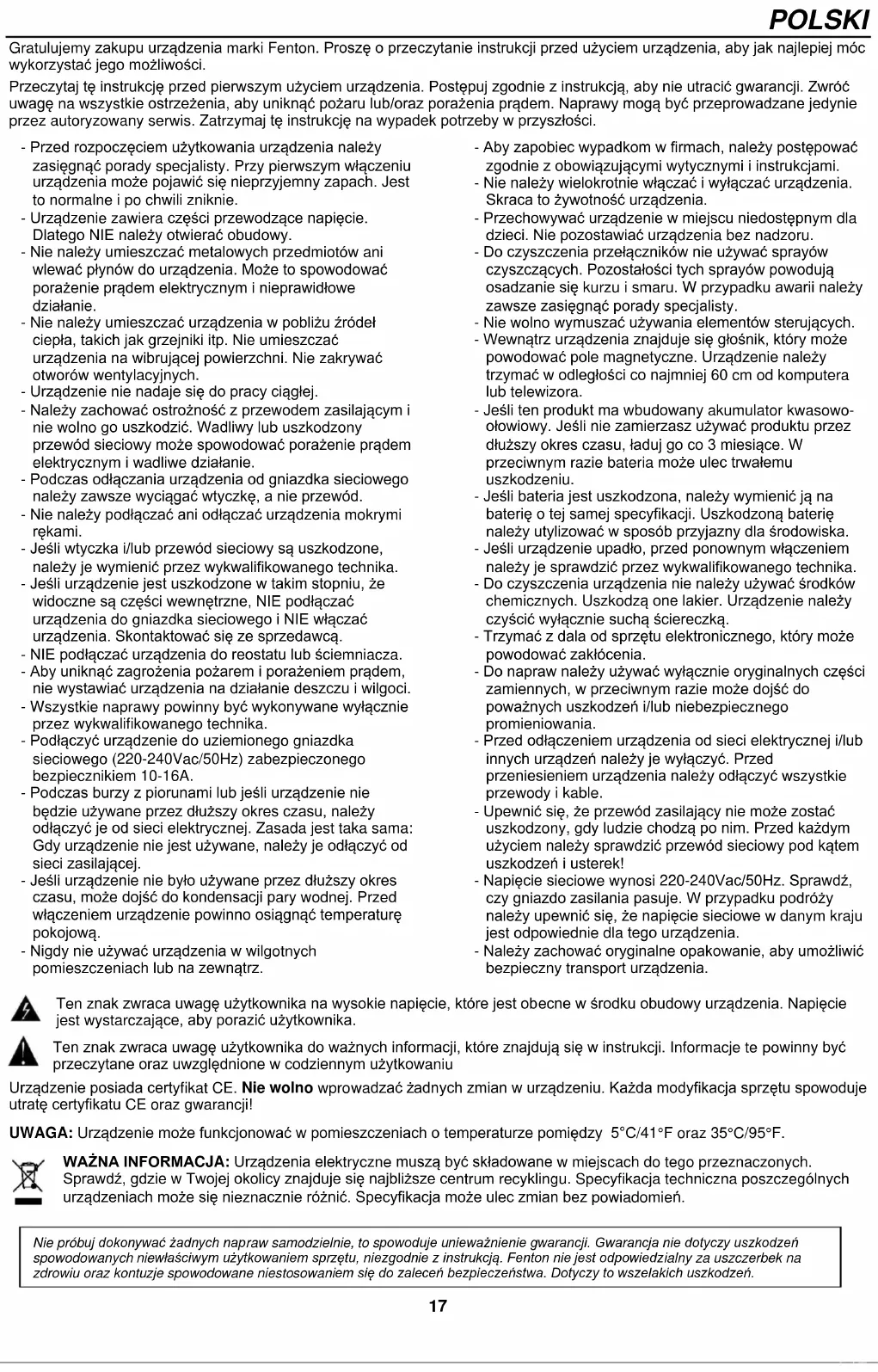

Gratulujemy zakupu urządzenia marki Fenton. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc wykorzystać jego możliwości.

Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis. Zatrzymaj tę instrukcję na wypadek potrzeby w przyszłości.

- Przed rozpoczęciem użytkowania urządzenia należy zasięgnąć porady specjalisty. Przy pierwszym włączeniu urządzenia może pojawić się nieprzyjemny zapach. Jest to normalne i po chwili zniknie.

- Urządzenie zawiera części przewodzące napięcie. Dlatego NIE należy otwierać obudowy.

- Nie należy umieszczac metalowych przedmiotów ani wlewać płynów do urządzenia. Może to spowodować porażenie prądem elektrycznym i nieprawidłowe działanie.

- Nie należy umieszczac ć urządzenia w pobliżu źródeł ciepła, takich jak grzejniki itp. Nie umieszczac ć urządzenia na wibrującej powierzchni. Nie zakrywać otworów wentylacyjnych.

- Urządzenie nie nadaje się do pracy ciągłej.

- Należy zachować ostrożność z przewodem zasilającym i nie wolno go uszkodzić. Wadliwy lub uszkodzony przewód sieciowy może spowodować porażenie prądem elektrycznym i wadliwe działanie.

- Podczas odłączania urządzenia od gniazdka sieciowego należy zawsze wyciągać wtyczkę, a nie przewód.

- Nie należy podłączać ani odłączać urządzenia mokrymi rękami.

- Jeśli wtyczka i/lub przewód sieciowy są uszkodzone, należy je wymienić przez wykwalifikowanego technika.

- Jeśli urządzenie jest uszkodzone w takim stopniu, że widoczne są części wewnętrzne, NIE podłącać urządzenia do gniazdka sieciowego i NIE włącać urządzenia. Skontaktować się ze sprzedawcą.

- NIE podłącać urządzenia do reostatu lub ściemniacza.

- Aby uniknąć zagrożenia pożarem i porażeniem prądem, nie wystawiać urządzenia na działanie deszczu i wilgoci.

- Wszystkie naprawy powinny być wykonywane wyłącznie przez wykwalifikowanego technika.

- Podłączyć urządzenie do uziemionego gniazdka sieciowego (220-240Vac/50Hz) zabezpieczonego bezpiecznikiem 10-16A.

- Podczas burzy z piorunami lub jeśli urządzenie nie będzie używane przez dłuższy okres czasu, należy odłączyć je od sieci elektrycznej. Zasada jest taka sama: Gdy urządzenie nie jest używane, należy je odłączyć od sieci zasilającej.

- Jeśli urządzenie nie było używane przez dłuższy okres czasu, może dojść do kondensacji pary wodnej. Przed włączeniem urządzenie powinno osiągnąć temperaturę pokojową.

- Nigdy nie używać urządzenia w wilgotnych pomieszczeniach lub na zewnątrz.

- Aby zapobiec wypadkom w firmach, należy postępować zgodnie z obowiązującymi wytycznymi i instrukcjami.

- Nie należy wielokrotnie włączać i wyłączać urządzenia. Skraca to żywotność urządzenia.

- Przechowywać urządzenie w miejscu niedostępnym dla dzieci. Nie pozostawiać urządzenia bez nadzoru.

- Do czyszczenia przełączników nie używać sprayów czyszczących. Pozostałości tych sprayów powodują osadzanie się kurzu i smaru. W przypadku awarii należy zawsze zasięgnąć porady specjalisty.

- Nie wolno wymuszać używania elementów sterujących.

- Wewnątrz urządzenia znajduje się głośnik, który może powodować pole magnetyczne. Urządzenie należy trzymać w odległości co najmniej 60 cm od komputera lub telewizora.

- Jeśli ten produkt ma wbudowany akumulator kwasowo- ołowiowy. Jeśli nie zamierzasz używać produktu przez dłuższy okres czasu, ładuj go co 3 miesiące. W przeciwnym razie bateria może ulec trwałemu uszkodzeniu.

- Jeśli bateria jest uszkodzona, należy wymienić ją na baterię o tej samej specyfikacji. Uszkodzoną baterię należy utylizować w sposób przyjazny dla środowiska.

- Jeśli urządzenie upadło, przed ponownym włączeniem należy je sprawdzić przez wykwalifikowanego technika.

- Do czyszczenia urządzenia nie należy używać środków chemicznych. Uszkodzą one lakier. Urządzenie należy czyścić wyłącznie suchą ściereczką.

- Trzymać z dala od sprzętu elektronicznego, który może powodować zakłócenia.

- Do napraw należy używać wyłącznie oryginalnych części zamiennych, w przeciwnym razie może dojść do poważnych uszkodzeń i/lub niebezpiecznego promieniowania.

- Przed odłączeniem urządzenia od sieci elektrycznej i/lub innych urządzeń należy je wyłączyć. Przed przeniesieniem urządzenia należy odłączyć wszystkie przewody i kable.

- Upewnić się, że przewód zasilający nie może zostać uszkodzony, gdy ludzie chodzią po nim. Przed każdym użyciem należy sprawdzić przewód sieciowy pod kątem uszkodzeń i usterek!

- Napięcie sieciowe wynosi 220-240Vac/50Hz. Sprawdź, czy gniazdo zasilania pasuje. W przypadku podróży należy upewnić się, że napięcie sieciowe w danym kraju jest odpowiednie dla tego urządzenia.

- Należy zachować oryginalne opakowanie, aby umożliwiać bezpieczny transport urządzenia.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.

WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeniach może się nieznacznie różnić. Specyfikacja może ulec zmian bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Fenton nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich uszkodzeń.

INSTRUKCJA ROZPAKOWYWANIA

OSTRZEŻENIE! Natychmiast po odbiorze urządzenia, ostrożnie otwórz karton ochronny, oraz sprawdź zawartość i stan techniczny przedmiotu. Niezwłocznie powiadom kuriera oraz zachowaj opakowanie zewnętrzne do kontroli, jeśli jakikolwiek element zawartości wygląda na zniszczony w transporcie lub nosi objawy złego traktowania paczki. W takim wypadku należy niezwłocznie odesłać sprzęt do producenta. Sprzęt należy wysłać w oryginalnym opakowaniu. Jeśli urządzenie było wystawione na działanie niskich temperatur (np. podczas transportu), nie uruchamiaj go od razu. Powstające zjawisko kondensacji widy może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, dopóki nie osiągnie temperatury pokojowej.

OPERACJA

Po wykonaniu wszystkich połączeń ze wzmacniaczem należy ustawić wszystkie pokrętła w dół i włączyć zasilanie. Ustawić pokrętła BASS i TREBLE w pozycji godziny 12 (prosto do góry) i lekko zwiększyć poziom głośności potencjometru MASTER w celu przeprowadzenia testu. Upewnij się, że do jednego z wejść jest doprowadzany sygnał i stopniowo zwiększaj poziom głośności, aż sygnał będzie słyszalny przez głośniki. Zwiększ głośność regulatora MASTER do wymaganego poziomu.

Uwaga: Test początkowy można przeprowadzić przy użyciu wbudowanego odtwarzacza audio USB/SD.

Oprócz regulatorów głośności MASTER znajdują się tu także pokrętła BASS i TREBLE, które służą do regulacji barwy całego sygnału wyjściowego. W położeniu godziny 12 elementy te nie mają żadnego wpływu na sygnał (nie są podbijane ani ścinane). Przesunięcie pokrętła BASS w prawo powoduje wzmocnienie niskich częstotliwości dźwięku, natomiast przesunięcie go w lewo powoduje ich obcięcie. Analogicznie, przesuwanie pokrętła TREBLE w prawo powoduje wzmocnienie wysokich częstotliwości dźwięku, a przesuwanie go w lewo powoduje ich obcięcie. Te elementy sterowania korektorem można dostosować do rodzaju sygnału dźwiękowego lub do akustyki pomieszczenia.

POŁACZENIE ZA POMOCA BT

1. Uruchom funkcję BT na urządzeniu, z którego chcesz odtwarzać muzykę (telefon/tablet itp.). Jeśli nie wiesz jak to zrobić, zajrzyj do instrukcji obsługi dołączonej przez producenta.
2. Wybierz funkcję BT.
3. Odśwież listę wyszukanych urządzeń BT oraz wybierz "BT", aby sparować urządzenia.

Uwaga! Maksymalny zasięg pracy bezprzewodowej wynosi ok 10m (w otwartej przestrzeni).

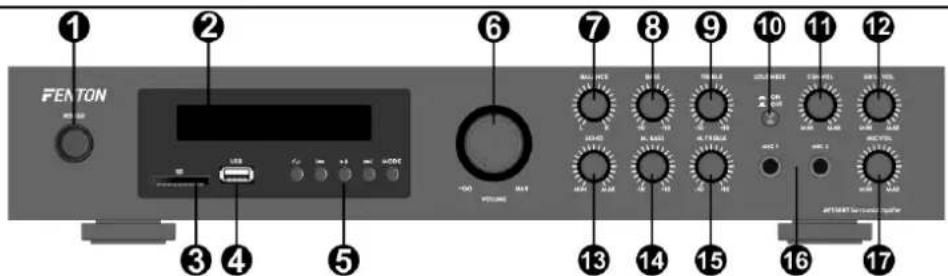

PANEL PRZEDNI

FENTON 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

1. PRZYCISK WŁĄCZANIA/WYŁĄCZANIA ZASILANIA Naciśnij, aby włączyć lub wyłączyć urządzenie.
2. WYŚWIETLACZ LED

Wyświetla tryby i aktualny stan pracy.

1. GNIAZDO KART PAMIĘCI SD / MMC
   Do tego gniazda można wkładać karty pamięci SD/MMC.
2. PORT USB

W tym miejscu można umieścić urządzenie pamięci masowej USB.

1. KLUCZ PRZYCISKÓW

POWTÓRZ

Przełączanie między powtarzaniem pojedynczym a powtarzaniem wszystkich.

POPRZEDNI

W trybie USB/SD/BT: naciśnij, aby wybrać poprzedni utwór.

W trybie FM: naciśnij, aby wybrać poprzedni kanał.

W trybie FM/BT: przytrzymaj, aby zmniejszyć głośność.

ODTWARZANIE/PAUZA

W trybie USB/SD/BT: naciśnij, aby przejść z odtwarzania do pauzy lub z pauzy do odtwarzania.

W trybie FM: naciśnij, aby przeskanować wszystkie częstotliwości od 87,5MHz do 108MHz.

NASTĘPNY

W trybie USB/SD/BT: naciśnij, aby wybrać następną ścieżkę.

W trybie FM: naciśnij, aby wybrać następny kanał

W trybie FM/BT: przytrzymaj, aby zwiększyć głośność.

TRYB

Przełączanie trybów między USB, SD, FM i BT.

1. GŁÓWNY REGULATOR GŁOŚNOŚCI

Przekręć, aby wyregulować ogólną głośność systemu w zakresie od poziomu minimalnego do maksymalnego.

1. BALANCE

Przekręć, aby wyregulować balans między kanałami L/R.

1. BASS

Przekręć, aby wyregulować niskie częstotliwości.

9. TREBLE

Przekręć, aby wyregulować wysokie częstotliwości.

10. LOUDNESS

Naciśnij, aby zmaksymalizować głośność wyjściową.

11. CENTRALNY REGULATOR GŁOŚNOŚCI

Przekręcić, aby wyregulować głośność głośnika centralnego.

12. REGULACJA GŁOŚNOŚCI DŻWIĘKU PRZESTRZENNEGO

Obróć, aby wyregulować głośność głośnika (głośników) surround.

13. STEROWANIE ECHO

Obróć, aby dostosować poziom echa mikrofonu.

14. REGULACJA NISKICH TONÓW MIKROFONU

Przekręć, aby wyregulować poziom basów mikrofonu.

15. REGULACJA WYSOKICH TONÓW MIKROFONU

Przekręć, aby wyregulować poziom wysokich tonów mikrofonu.

16. WEJŚCIA MIKROFONOWE

Gniazda wejściowe mikrofonu 6,3 mm.

17. REGULACJA GŁOŚNOŚCI MIKROFONU

Obróć, aby wyregulować głośność kanału mikrofonu 1/2.

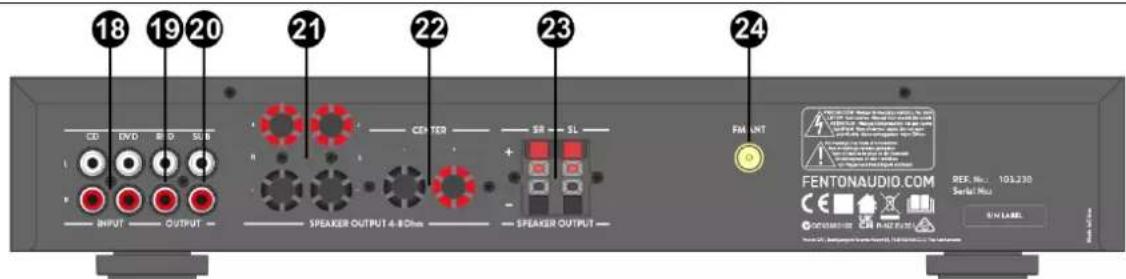

PANEL TYLNY

18 19 20 21 22 23 24 CD ENVD B D SL B CEFTER SR SL INPUT OUTPUT SPEAKER OUTPUT 4.8Ohm SPEAKER OUTPUT FENTONAUDIO.COM REF: No.: 103.230 Serial Mini 0-1 LABEL

18. WEJŚCIE AUDIO

Gniazda wejściowe RCA do podłączania odtwarzaczy CD/DVD itp.

19. ZŁĄCZE WYJŚCIA NAGRYWANIA

Wyjście sygnału liniowego, utrzymywane niezależnie od głównego poziomu wyjściowego urządzenia.

20. WYJŚCIE SUB

Podłącz aktywny subwoofer do tych gniazd.

21. WYJŚCIE GŁOŚNIKOWE

Gniazdo głośnikowe do podłączenia głównych głośników.

22. WYJŚCIE GŁOŚNIKA CENTRALNEGO

Gniazdo głośnikowe do podłączenia głośnika centralnego.

23. WYJŚCIE GŁOŚNIKA SURROUND

Zacisk typu Press do podłączenia głośników surround.

24. ZŁĄCZE ANTENY FM

Złącze zewnętrznej anteny FM.

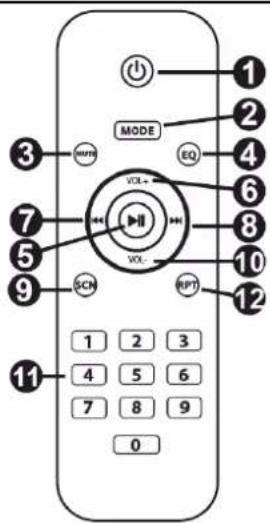

ZDALNE STEROWANIE

1. PRZYCISK ZASILANIA ON/OFF

Naciśnij, aby włączyć lub wyłączyć urządzenie.

2. PRZYCISK WŁĄCZANIA/WYŁĄCZANIA ZASILANIA

Naciśnij, aby włączyć lub wyłączyć urządzenie.

3. MUTE

Naciśnij, aby (od)wyciszyć urządzenie.

4. EQUALIZER

Naciśnij przycisk, aby zmienić tryb pracy equalizera.

5. ODTWARZANIE/PAUZA

Naciśnij, aby rozpocząć/wznowić lub wstrzymać odtwarzanie.

6. VOLUME +

Naciśnij, aby zwiększyć poziom głośności.

7. POPRZEDNI

Naciśnij, aby wybrać poprzedni utwór lub kanał.

8. NEXT

Naciśnij, aby wybrać następny utwór lub kanał.

9. SCAN

Naciśnij w trybie FM, aby wykonać automatyczne skanowanie.

10. VOLUME -

Naciśnij, aby zmniejszyć poziom głośności.

11. NUMPAD

Nacisnąć, aby bezpośrednio wybrać utwory. Urządzenie potrzebuje chwili, aby zareagować w trybie USB i SD.

12. POWTÓRZ

Przełączanie między powtarzaniem pojedynczym a powtarzaniem wszystkich.

MODE EQ VOL+ VOL- RPT 1 2 3 4 5 6 7 8 9 0

TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATIE / TECHNISCHE DATEN / ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES / SPECYFIKACJA TECHNICZNA

Playback options : BT streaming, FM radio, SD, USB
