RY72ZTRX137 - Elektrische grasmaaier RYOBI - Gratis gebruiksaanwijzing en handleiding

Producttype	Zero-turn elektrische grasmaaier
Merk	RYOBI
Model	RY72ZTRX137
Voeding	Lithium-ion accu 72 V (hoofd) en 36 V (hulp)
Motor	Elektrisch snoerloos
Snijbreedte	Ongeveer 1,07 m (geschat op basis van de veiligheidsafstand van twee breedtes)
Snijhoogte	Verstelbaar met hendel (maximale hoogte niet gespecificeerd)
Snelheid	Variabel via joystick (intelligent aandrijfsysteem)
Accucapaciteit	Compatibel met RYOBI 72 V en 36 V accu's (capaciteit niet gespecificeerd)
Lader	72 V lader meegeleverd met LED-indicator
USB-poort	Ja, 5 V DC / 2 A max
LCD-scherm	Ja, om functies te bewaken en in te schakelen
LED-koplampen	Ja, voor
Parkeerrem	Ja, vergrendelt de grasmaaier
Veiligheidssysteem	Operatoraanwezigheidsvergrendeling (zitje) en vergrendeling zijafvoer
Banden	Tubeless, met aanbevolen druk (niet gespecificeerd)
Maximale helling	12°
Gegarandeerd geluidsvermogenniveau	99 dB(A)
Bedrijfstemperatuurbereik	0 tot 40 °C
Gewicht	Niet gespecificeerd (typisch ~400 kg)
Afmetingen	Niet gespecificeerd

Veelgestelde vragen - RY72ZTRX137 RYOBI

Moet ik de grasmaaier aan de lader laten liggen wanneer deze niet wordt gebruikt?

Ja, het wordt aanbevolen om de grasmaaier continu op te laden wanneer deze niet wordt gebruikt om de accu gereed te houden.

Waarom stoppen de messen tijdens gebruik?

Dit kan komen door een lege accu. De motor stopt automatisch zodat u naar de lader kunt terugkeren. Controleer ook de lading en verminder de belasting indien nodig.

Hoe kan ik de grasmaaier volledig stilzetten?

Druk op het rempedaal dat zich voor de bestuurder bevindt. Dit model heeft geen hydrostatische transmissie.

Waarom geeft de grasmaaier een geluidswaarschuwing wanneer ik de stoel verlaat?

De parkeerrem is niet ingeschakeld of de contactsleutel staat nog in de aan-stand. Zet de rem vast en verwijder de sleutel.

Wanneer moet ik de parkeerrem gebruiken?

Altijd de parkeerrem inschakelen voordat u van de grasmaaier stapt om onbedoelde beweging te voorkomen.

Kan ik de maaibak met een tuinslang uitspoelen?

Nee, reinig het product nooit met water. Gebruik een blazer of perslucht.

Hoe test ik het veiligheidsvergrendelingssysteem van de stoel?

Stop de grasmaaier op een vlakke ondergrond, schakel de parkeerrem in, zet de joystick in de neutraalstand, steek de sleutel in de aan-stand, activeer de messen, en sta dan kort op. De messen moeten binnen 5 seconden stoppen. Zo niet, neem dan contact op met een erkend servicecentrum.

Wat is de aanbevolen maximale hellingshoek voor het maaien?

Maai niet op hellingen van meer dan 12°. Maai in de richting van de helling, nooit dwars, en vermijd stoppen of plotselinge veranderingen.

Hoe vervang ik een mes?

Stop het product, zet de parkeerrem vast, verwijder de contactsleutel. Draag dikke handschoenen, verwijder de moer van het mes, vervang het mes en de bout, draai vast met het aanbevolen koppel (zie handleiding). Gebruik alleen originele onderdelen.

Wat te doen als de grasmaaier niet start?

Controleer de acculading, zorg ervoor dat de lader is losgekoppeld, dat de contactsleutel is ingestoken en in de aan-stand staat, en dat de accuverbindingen schoon en goed vastzitten.

GEBRUIKSAANWIJZING RY72ZTRX137 RYOBI

Bij het ontwerp van uw zero-turn zitmaaier hebben veiligheid, prestaties en betrouwbaarheid de hoogste prioriteit gekregen.

De zero-turn zitmaaier is uitsluitend bestemd voor gebruik buitenshuis.

Het product is ontworpen voor het maaien van particuliere gazons. Het maaiblad moet ongeveer parallel draaien met de grond waarover het wordt gereden. Alle vier de wielen moeten bij het maaien contact maken met de grond.

Het apparaat mag uitsluitend worden gebruikt bij huishoudelijke toepassingen door volwassenen, die een passende training hebben gehad over de gevaren en eventuele preventieve maatregelen/acties, die moeten worden ondernomen tijdens het gebruik. De gebruiker moet de instructies hebben begrepen.

Gebruik het product niet voor andere doeleinden.

⚠ WAARSCHUWING! Lees alle veiligheidsinstructies, illustraties en specificaties die met dit product worden meegeleverd. Het niet in acht nemen van de hierna vermelde voorschriften kan ongelukken, zoals brand, elektrische schokken en/of ernstig lichamelijk letsel veroorzaken.

Bewaar deze waarschuwingen en voorschriften zorgvuldig om ze ook later te kunnen inzien.

De term "power tool" in de waarschuwingen heeft betrekking op uw elektrische gereedschap dat ofwel wordt aangedreven door een stroomvoorziening (via een kabel), of werkt op een accu (snoerloos).

WERKOMGEVING

■ Houd de werkplek schoon en goed verlicht. Vervuilde of donkere plekken nodigen uit tot ongevallen.
- Gebruik elektrische werktuigen niet in explosieve omgevingen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap kan vonken veroorzaken die het stof of de gassen kunnen ontsteken.
■ Houd kinderen en omstanders weg terwijl u elektrisch gereedschap gebruikt. Wanneer u wordt afgeleid, kunt u de controle verliezen.

Stekkers van elektrisch gereedschap moeten overeenkomen met de contactdoos. Wijzig de stekker nooit. Gebruik geen adapters met geaarde elektrische werktuigen. Niet-gewijzigde stekkers en overeenkomstige contactdozen zullen het risico op elektrische schok verminderen.
Vermijd lichaamscontact met een geaard oppervlak, zoals buizen, radiatoren, kookfornuizen en koelkasten. Er bestaat een verhoogd risico voor elektrische schokken als uw lichaam is geaard.
Stel het product niet bloot aan regen of natte omstandigheden. Water dat een elektrisch werktuig binnendringt, verhoogt het risico op elektrische schokken.
- Misbruik het snoer niet. Gebruik het snoer nooit om het elektrisch werktuig te dragen, eraan te trekken

of het uit de contactdoos te trekken. Houd het snoer weg van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verstrikte snoeren verhogen het risico op elektrische schokken.

• Gebruik een verlengsnoer geschikt voor buitenshuis gebruik wanneer u een elektrisch werktuig buitenshuis gebruik. Het gebruik van een snoer dat geschikt is voor buitenshuis gebruik, vermindert het risico op elektrische schokken.
• Als het gebruik van een elektrisch werktuig op een vochtige plaats onvermijdelijk is, gebruikt u een contactdoos die beschermd is door een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken.

PERSOONLIJKE VEILIGHEID

Blijf alert, kijk naar wat u doet en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik een elektrisch werktuig niet wanneer u moe of onder de invloed van drugs, alcohol of medicijnen bent. Een ogenblik van onoplettendheid terwijl u elektrisch gereedschap gebruikt, kan leiden tot ernstige verwondingen.
- Gebruik een persoonlijke beschermuitrusting. Draag altijd gehoorbescherming. Beschermonderdelen, zoals een stofmasker, antislipschoeisel, helm of gehoorbescherming dat op een geschikte manier wordt gebruikt, zal het risico op verwondingen verlagen.
- Ongewenst starten voorkomen. Zorg ervoor dat de schakelaar zich in de uit-stand bevindt voor u de machine met een stroombron en/of accupack verbindt, de machine opheft of draagt. Wanneer u elektrisch gereedschap draagt met de vinger op de schakelaar of wanneer het gereedschap met de stroombron is verbonden, kan dit leiden tot ongevallen.
■ Verwijder alle afstelsleutels voor u het elektrisch werktuig inschakelt. Een sleutel die op een draaiend onderdeel van het elektrisch gereedschap werd achtergelaten, kan leiden tot verwondingen.
- Overrek u niet. Ga altijd stevig op uw benen staan en reik niet te ver weg met uw arm. Dit maakt een betere controle van het werktuig in onverwachte omstandigheden mogelijk.
- Draag geen wijde kleding, dassen of sieraden die klem kunnen raken en u naar de bewegende delen toe kunnen trekken. Draag geen losse kledij of juwelen. Houd uw haar en kleding uit de buurt van bewegende delen. Losse kledij, juwelen of lang haar kan in bewegende onderdelen verstrikt raken.
- Als er apparaten worden geleverd voor de verbinding met een stofextractie en verzamelfaciliteiten, zorgt u ervoor dat deze zijn verbonden en goed worden gebruikt. Het gebruik van een stofverzamelaar vermindert stof-gerelateerde gevaren.
■ Voorkom dat u door het frequent gebruik van gereedschappen laks wordt en de veiligheidsvoorschriften uit het oog verliest. Een onzorgvuldige handeling kan binnen enkele seconden leiden tot ernstige verwondingen

GEBRUIK VAN EN ZORG VOOR UW ELEKTRISCH GEREEDSCHAP

■ Forceer het product niet. Gebruik het correcte werktuig voor uw toepassing. Het juiste werktuig

zal de taak beter en veiliger uitvoeren aan het tempo waarvoor het werd ontworpen.

• Gebruik het elektrisch werktuig niet als de schakelaar het niet kan in- of uitschakelen. Een elektrisch werktuig dat niet met behulp van de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Trek de stekker uit de contactdoos en/of ontkoppel het accupack van het werktuig voor u de machine afstelt, accessoires vervangt of het werktuig opbergt. Zulke preventieve veiligheidsmaatregelen kunnen het risico op ongewenst starten van de machine verminderen.
  ■ Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en niet-opgeleide personen die het gereedschap of deze gebruiksaanwijzingen niet kennen. Elektrisch gereedschap is gevaarlijk in de handen van niet-opgeleide gebruikers.
• Elektrisch gereedschap en accessoires moeten worden onderhouden. Controleer op verkeerde aflijning of verstrikt raken van bewegende delen, defecten van onderdelen en alle andere situaties die de werking van het werktuig kunnen beïnvloeden. Indien beschadigd, laat u het elektrisch gereedschap repareren voor gebruik. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrische werktuigen.
  ■ Houd de zaagwerktuigen scherp en schoon. Correct onderhouden zaagwerktuigen met scherpe randen zijn minder geneigd om verstrikt te raken en kunnen makkelijker worden bestuurd.
• Gebruik het werktuig, de accessoires en werktuigonderdelen, etc. in overeenstemming met deze instructies en houd rekening met de bedrijfsomstandigheden en het uit te voeren werk. Het gebruik van een elektrisch werktuig voor zaken die niet in het voorgeschreven gebruik zijn beschreven, kan leiden tot gevaarlijke situaties.
  ■ Houd handvatten en grepen droog, schoon en vrij van olie en vet. Gladde handvatten en grepen laten u niet toe om de machine veilig te bedienen en in onverwachte situaties te controleren?.

GEBRUIK EN ONDERHOUD VAN HET ACCU AANGEDREVEN WERKTUIG

• Herlaad enkel met de oplader die door de fabrikant is gespecificeerd. Een oplader die voor een type accupack is geschikt kan een brandgevaar betekenen wanneer het met een ander accupack wordt gebruikt.
• Gebruik elektrisch gereedschap uitsluitend met de specifiek toegewezen accupacks. Het gebruik van andere accupacks kan leiden tot risico's op letsels en brand.
  ■ Wanneer het accupack niet wordt gebruikt, moet u het weg houden van andere metalen objecten, zoals papierclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding kan maken van een terminal naar een andere. De batterijterminals kortsluiten kan leiden tot brandwonden of brand.
• Bij verkeerd gebruik kan vloeistof uit de batterij lekken; vermijd contact. Als per ongeluk contact wordt gemaakt, spoel dan met water. Schakel bovendien medische hulp in als er vloeistof in de

ogen komt. Uit de accu afkomstige vloeistof kan irritatie of brandwonden veroorzaken.

• Gebruik geen beschadigde of gewijzigde accu of gereedschap. Beschadigde of gewijzigde accu's kunnen onvoorspelbaar gedrag vertonen en leiden tot brand, explosies, of het risico op letsel.
  Stel accu's of gereedschap niet bloot aan vuur of hoge temperaturen. Blootstelling aan vuur of temperaturen hoger dan 130 °C kan explosies veroorzaken.
  Volg alle instructies en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de handleiding wordt aangegeven. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan schade aan de accu veroorzaken en risico op brand verhogen.

ONDERHOUD

Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd onderhoudspersoon en gebruik hierbij uitsluitend identieke vervangonderdelen. Dit zal ervoor zorgen dat de veiligheid van het werktuig wordt behouden.
- Beschadigde accu's mogen niet worden onderhouden. Onderhoud van accu's mag uitsluitend worden uitgevoerd door de fabrikant of erkende dienstverleners.

VEILIGHEIDSWAARSCHUWINGEN BIJ ZERO-TURN ZITMAAIERS

OPLEIDING

• Neem steeds de veiligheidsvoorzieningen in acht. Gebruik de machine niet zonder dat de zijafvoergoot goed is geplaatst en goed werkt. De mulchafdekking moet tijdens het mulchen correct geïnstalleerd zijn en goed werken.
  Volg de instructies van de fabrikant inzake goed gebruik en installatie van toebehoren. Gebruik alleen toebehoren die door de fabrikant werden goedgekeurd. Het gebruik van andere accessoires kan de kans op letsel vergroten.
  ■ Verstoor nooit de beoogde functie van een veiligheidsvoorziening en verminder nooit de bescherming die een veiligheidsvoorziening biedt. Controleer regelmatig de goede werking van de veiligheidsvoorzieningen.
• Gebruik het product nooit terwijl mensen, in het bijzonder kinderen, of huisdieren zich in een straal van 30 meter van de machine bevinden omwille van het gevaar voor voorwerpen die door contact met het maaiblad worden weggeworpen.
• Gebruik het product niet als er kans is op blikseminslag.
• Gebruik het product niet bij slechte verlichting. De gebruiker heeft een duidelijk overzicht nodig van het werkgebied om mogelijke gevaren te identificeren.
  ■ Zorg ervoor dat u bekend bent met de bediening en het juiste gebruik van het product.
  ■ Wees u bewust van mogelijke gevaren, ook wanneer de machine niet in gebruik is of tijdens het wisselen van accessoires. Zo kunt u het gevaar voor brand, elektrische schokken of lichamelijke letsel beperken.
  ■ Vervoer nooit passagiers of kinderen, ook niet als de snijbladen zijn gestopt. Passagiers kunnen vallen en ernstig gewond raken of de veilige bediening van de

machine belemmeren. Kinderen die in het verleden ooit hebben meegereden, kunnen plotseling in de maaizone verschijnen voor een nieuwe rit en overreden of gegrepen worden door de machine.

■ Laat kinderen of mensen met verminderde fysieke, zintuigelijke of mentale vermogens of mensen die niet met deze instructies vertrouwd zijn, het product niet bedienen, reinigen of onderhouden. Er kunnen plaatselijk leeftijdsbeperkingen gelden voor een gebruiker. Kinderen mogen het product uitsluitend gebruiken onder toezicht en mogen er niet mee spelen.
- Bedenk dat de bediener of gebruiker verantwoordelijk is voor ongelukken of gevaren die andere mensen of hun eigendom overkomen.
■ Houd handen en voeten steeds uit de buurt van het maaibereik, dat zich onder het maaimechanisme en in de zijafvoergoot bevindt. Houd te allen tijde de opening van de zijafvoergoot vrij. Niet onder het maaimechanisme reiken.
Bedenk dat de bediener of gebruiker verantwoordelijk is voor ongelukken of gevaren die andere mensen of hun eigendom overkomen.
Houd handen en voeten steeds uit de buurt van het maalbereik, dat zich onder het maaimechanisme en in de zijafvoergoot bevindt. Houd te allen tijde de opening van de zijafvoergoot vrij. Niet onder het maaimechanisme reiken.
Bedenk dat de bediener of gebruiker verantwoordelijk is voor ongelukken of gevaren die andere mensen of hun eigendom overkomen.
Houd handen en voeten steeds uit de buurt van het maalbereik, dat zich onder het maaimechanisme en in de zijafvoergoot bevindt. Houd te allen tijde de opening van de zijafvoergoot vrij. Niet onder het maaimechanisme reiken.
Bedenk dat de bediener of gebruiker verantwoordelijk is voor ongelukken of gevaren die andere mensen of hun eigendom overkomen. Houd handen en voeten steeds uit de buurt van het maalbereik, dat zich onder het maaimechanisme en in de zijafvoergoot bevindt. Houd te allen tijde de opening van de zijafvoergoot vrij. Niet onder het maaimechanisme reiken.

VOORBEREIDING

Draag een zware, lange broek, lange mouwen en stevig anti-slip-schoeisel. Draag geen korte broeken, sandalen en ga niet op blote voeten. Draag geen loszittende kledij of kledij met loshangende snoeren of touwen.
- Draag altijd een veiligheidsbril met zijdelingse bescherming. Gebruik een stofmasker indien de bediening van het toestel veel stof veroorzaakt.
■ Voorwerpen die door het snijblad worden geraakt, kunnen ernstig letsel bij personen veroorzaken. Inspecteer de plaats waar de machine zal worden gebruikt grondig en verwijder alle stenen, stokken, metaal, draad, beenderen, speelgoed en andere vreemde voorwerpen. Vergeet niet dat draden en snoeren in de messen verwikkeld kunnen raken.
- Controleer de machine vóór gebruik altijd visueel om er zeker van te zijn dat de snijbladen, mesjes en de snijplotter niet versleten of beschadigd zijn.
- Richt nooit losgeraakt materiaal op iemand. Plan het maapatroon om te voorkomen dat er materiaal naar omstanders, op wegen, trottoirs, tegen ramen en auto's wordt geslingerd. Vermijd ook dat afval tegen een muur of hindernis terechtkomt, wat ervoor kan zorgen dat het materiaal naar de bediener wordt teruggeslingerd.
Draag een zware, lange broek, lange mouwen en stevig anti-slip-schoeisel. Draag geen korte broeken, sandalen en ga niet op blote voeten. Draag geen loszittende kledij of kledij met loshangende snoeren of touwen.
■ Draag altijd een veiligheidsbril met zijdelingse bescherming. Gebruik een stofmasker indien de bediening van het toestel veel stof veroorzaakt.
■ Voorwerpen die door het snijblad worden geraakt, kunnen ernstig letsel bij personen veroorzaken. Inspecteer de plaats waar de machine zal worden gebruikt grondig en verwijder alle stenen, stokken, metaal, draad, beenderen, speelgoed en andere vreemde voorwerpen. Vergeet niet dat draden en snoeren in de messen verwikkeld kunnen raken.
- Controleer de machine vóór gebruik altijd visueel om er zeker van te zijn dat de snijbladen, mesjes en de snijplotter niet versleten of beschadigd zijn.
- Richt nooit losgeraakt materiaal op iemand. Plan het maapatroon om te voorkomen dat er materiaal naar omstanders, op wegen, trottoirs, tegen ramen en auto's wordt geslingerd. Vermijd ook dat afval tegen een muur of hindernis terechtkomt, wat ervoor kan zorgen dat het materiaal naar de bediener wordt teruggeslingerd.

BEDIENING

- Het werken met een zero-turn zitmaaier is anders dan het werken met een standaard zitmaaier. Zero-turn-zitmaaiers hebben achterwielaandrijving. De wielen functioneren onafhankelijk van elkaar, op basis van de positie van de joystick. Oefen het gebruik van het product met behulp van de rij-instructies op een grote, vlakke open ruimte voordat u uw gras gaat maaien. Wanneer u de manoeuvres goed en comfortabel kunt uitvoeren, bent u klaar om met maaien te beginnen.

■ Voor het starten van de machine:

• Controleer de werking van de rem.
• Controleer de luchtdruk in alle vier banden.
  • Controleer op losse binders.
• Zorg ervoor dat alle beschermplaten op hun plaats zitten en goed werken.
• Controleer het veiligheidsvergrendelingssysteem van de zijafvoergoot.
• Controleer de werking van de rem.
• Controleer op losse binders.
• Zorg ervoor dat alle beschermplaten op hun plaats zitten en goed werken.

• Controleer het veiligheidsvergrendelingssysteem van de zijafvoergoot.

• Test het veiligheidsvergrendelingssysteem voor de bestuurder.

• Stel de zitting in op de gewenste positie.
• Controleer het oplaadniveau van de accu.

■ Maai niet in achterwaartse richting, tenzij het absoluut noodzakelijk is. Kijk voor en tijdens het achteruitrijden goed omlaag en achterom en let op kleine kinderen, omstanders en huisdieren.
■ Laat de machine nooit onbeheerd achter. Stop altijd de snijbladen, schakel de parkeerrem in, stop de motor en haal de sleutel uit het contact, voordat u van de machine afstapt.
■ Het product mag pas worden gestart als de gebruiker goed zit. Start het product nooit als:

• alle vier de wielen zich niet op de bodem bevinden
• De zijafvoergoot is vrijgemaakt en wordt niet beschermd door de mulchafdekking.
• handen en voeten van iedereen die zich binnen het maaibereik bevindt, niet duidelijk zichtbaar zijn.

■ Gebruik het product nooit in een gesloten ruimte.

■ Schakel de motor voorzichtig in, volgens de instructies en zorg dat handen en voeten zich uit de buurt van de messen bevinden. Steek geen handen of voeten in de buurt van of onder draaiende delen.
- Stop bij het oversteken van grindoppervlakken het snijblad om rondslingeren van grind en stenen te voorkomen. Rijdt steeds langzaam en behoedzaam om controleverlies over de machine te voorkomen.

■ Wees extra voorzichtig bij het naderen van blinde hoeker struiken, bomen of andere voorwerpen die uw zicht kunnen blokkeren, zoals overhangende takken en struiken.
■ Rustig aan, alvorens te keren.

■ Let op voor verkeer in de buurt van de openbare weg. Rijd niet op de openbare weg met de maaier.
■ Hellingen vormen een belangrijke omgevingsfactor in verband met controleverlies en kantelongevallen, die kunnen leiden tot ernstig letsel of de dood. Werken op hellingen veronderstelt bijzondere voorzichtigheid. Als u niet tegen de helling op kunt of als u zich er ongemakkelijk bij voelt, laat deze dan liever ongemaaid. Ga niet achterwaarts een helling af. Gebruik de machine nooit op steile hellingen van meer dan 12°. Maak een kopie of knip de hellingsgeleider aan de achterkant van deze handleiding uit en gebruik deze om te bepalen, of de helling eventueel te steil is voor veilig gebruik.

• Maai op en neer. Niet dwars over de hellingen heen.
• Vermijd gaten, sporen, oneffenheden, stenen of andere verborgen voorwerpen. Oneffenheden in het terrein kunnen de machine doen kantelen. Lang gras kan hindernissen verbergen.

• Rijd langzaam, zodat u niet plotseling hoeft te stoppen of per ongeluk moet versnellen op een helling.

• Maai geen nat gras op een helling. De banden kunnen hun grip verliezen en u kunt de controle verliezen.

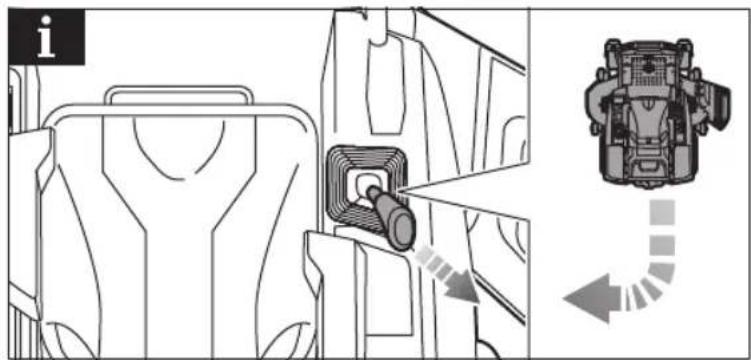

• Houd de joystick altijd in de voorwaartse positie wanneer u een helling afrijdt. Schakel hellingafwaarts niet in de neutrale stand om in z'n vrij naar beneden te rijden; hierdoor kunt u de controle over de machine verliezen. Gebruik altijd de joystick en de rem wanneer u een helling afrijdt.

ORBEREIDING

BEDIENING

- Het werken met een zero-turn zitmaaier is anders dan het werken met een standaard zitmaaier. Zero-turn-zitmaaiers hebben achterwielaandrijving. De wielen functioneren onafhankelijk van elkaar, op basis van de positie van de joystick. Oefen het gebruik van het product met behulp van de rij-instructies op een grote, vlakke open ruimte voordat u uw gras gaat maaien. Wanneer u de manoeuvres goed en comfortabel kunt uitvoeren, bent u klaar om met maaien te beginnen.

■ Voor het starten van de machine:

• Vermijd starten, stoppen of keren op een helling. Als de banden tractie verliezen, ontkoppel dan de snijbladen en rijd langzaam rechtdoor de helling af.
• Doe alle manoeuvres op hellingen langzaam en geleidelijk. Verander niet plotseling van snelheid of richting, waardoor de machine zou kunnen kantelen.
• Wees extra voorzichtig bij het gebruik van de machine met hulpstukken; deze kunnen de stabiliteit van de machine beïnvloeden. Gebruik de machine niet op steile hellingen van meer dan 12°.
• Probeer de machine niet te stabiliseren door uw voet op de grond te zetten.
• Gebruik het product niet in de buurt van afgronden, greppels, te steile hellingen, of op taluds. De machine kan plotseling kantelen als een wiel over een rand gaat, of als randen afbreken kan dit leiden tot de dood of ernstig persoonlijk letsel.

- Bedien het product alleen bij temperaturen tussen 0 °C en 40 °C.

■ De oplader is uitsluitend bedoeld voor gebruik binnenshuis.
■ Primaire cellen mogen niet worden opgeladen (nietoplaadbaar).
■ Voor elk gebruik controleert u het stroomsnoer op schade. Als er tekenen van schade zijn, moet het door een gekwalificeerde deskundige in een geautoriseerd onderhoudscentrum worden vervangen om mogelijke gevaren te vermijden.
■ Laad het product binnenshuis op, in een goed geventileerde ruimte. Laad het product niet op in een afgesloten ruimte.
- De oplader is uitgerust met een stekker plus aardingspen en moet worden aangesloten op een passend stopcontact, dat op juiste wijze is geïnstalleerd en geaard in overeenstemming met alle plaatselijke voorschriften en verordeningen. Gebruik geen adapters en wijzig niets aan de meegeleverde stekker. Als de stekker niet goed op het stopcontact past, laat dan een bevoegde elektricien een passend stopcontact installeren.

WAARSCHUWING! Brandgevaar, risico op explosie of brandwonden. Demonteer of verbrand de accu niet, stel deze niet bloot aan hitte boven 60 °C.

Dompel uw accu of oplader nooit onder in vloeistof en laat er nooit vloeistof instromen, zulks om het risico op brand, persoonlijk letsel en productschade door kortsluiting te verminderen. Bijtende of geleidende vloeistoffen, zoals zeewater, bepaalde industriële chemicaliën en bleekmiddelen of chloorhoudende producten, etc., kunnen kortsluiting veroorzaken.
- Onder extreme gebruiks- of temperatuuromstandigheden kan de accu beginnen lekken. Als de vloeistof in contact komt met uw huid, wast u dit onmiddellijk uit met zeep en water en neutraliseer dan met citroensap of azijn. Als de vloeistof in uw ogen raakt, spoelt u deze uit met proper water gedurende tenminste 10 minuten; raadpleeg daarna onmiddellijk medische hulp. Door deze regel op te volgen wordt de kans op ernstig persoonlijk letsel verminderd.

■ Laad geen accu's op die tekenen van lekkage vertonen. Voer deze op de juiste wijze af.
■ Laad de accu op op een locatie met een omgevingstemperatuur van 10 °C tot 38 °C.
■ Bewaar de accu op een locatie met een omgevingstemperatuur van 0 °C tot 20°C.
- Gebruik de accu op een locatie met een omgevingstemperatuur van 0 °C tot 40 °C.

■ Voor de bescherming van de natuurlijke rijkdommen is het belangrijk om accu's op de juiste manier te recycleren of weg te gooien.
■ Wanneer u de accupackterminals verwijdert, dekt u ze af met dik plakband. Probeer het accupack niet te vernietigen, te demonteren of onderdelen te verwijderen. Lithium accu's moeten worden gereycled of als gevaarlijk afval worden afgevoerd. Raak nooit beide contactpunten met metalen objecten en lichaamsdelen aan, aangezien dit tot kortsluiting kan leiden. Houd de accu uit de buurt van kinderen. Wanneer u deze waarschuwingen niet naleeft, kan dit leiden tot brand en/of ernstige letsels.

■ Zet de machine uit, schakel de parkeerrem in en verwijder de startsleutel. Zorg ervoor dat alle bewegende delen volledig tot stilstand zijn gekomen. Laat het product afkoelen voordat u het opbergt of vervoert in een voertuig.
■ Verwijder al het vreemde materiaal van het product. Bewaar het product op een koele, droge en goed geventileerde plaats die voor kinderen ontoegankelijk is. De startsleutel moet worden verwijderd en op een aparte plaats worden bewaard, buiten het bereik van kinderen.
■ Houd het product uit de buurt van bijtende middelen, zoals tuinchemicaliën en dooizouten. Sla het product niet buitenshuis op.
■ Voor transport in een voertuig dient u de startsleutel te verwijderen en de machine stevig vast te zetten, zodat deze niet kan bewegen of vallen, om persoonlijk letsel of schade aan het product te voorkomen.
■ Wees extra voorzichtig bij het laden of lossen van dit product op een aanhangwagen. Selecteer een lage snelheid en bestuur de joystick voorzichtig om de snelheid te regelen. Ga tijdens het laden van een aanhangwagen achterwaarts omhoog. Bij het laden of lossen van de maaier mag de aanbevolen maximale werkingshoek van 12° niet worden overschreden. Het niet opvolgen van deze instructies kan verlies van controle tot gevolg hebben, wat kan leiden tot overlijden, ernstig persoonlijk letsel of materiële schade.
Wees uiterst voorzichtig bij het optillen of kantelen van het product voor onderhoud, reiniging, opslag of vervoer. Het maaiblad is scherp. Houd alle lichaamsdelen weg van het maaiblad terwijl het is blootgesteld.
■ Bewaar het product op een locatie met een omgevingstemperatuur tussen -10°C en 50°C.

LITHIUMBATTERIJEN TRANSPORTEREN

■ Vervoer de accu in overeenstemming met de plaatselijke en nationale bepalingen en voorschriften.

Volg alle speciale voorschriften voor verpakking en etikettering wanneer u accu's door een derde laat vervoeren. Zorg ervoor dat de accu's tijdens het transport niet in contact komen met andere batterijen of geleidende materialen door blootliggende connectoren met isolerende, niet-geleidende doppen of plakband te beschermen. Vervoer geen accu's die gebarsten zijn of lekken. Neem contact op met het expeditiebedrijf voor verder advies.

• Gebruik uw gezond verstand bij het wegslepen van rijdend materieel. Een te zware last op een helling is gevaarlijk. Banden kunnen de tractie met de grond verliezen en zo veroorzaken, dat u de controle over de machine verliest.
  ■ Volg de aanbevelingen van de fabrikant m.b.t. wielgewichten of contragewichten.
• Het totale getrokken gewicht mag niet hoger zijn dan de maximale trekbelasting, die is aangegeven in het hoofdstuk over de productspecificaties.
  ■ Bevestig de sleepuitrusting uitsluitend aan de aankoppelplaat.
  ■ Laat nooit kinderen of wie dan ook toe op het te slepen materieel.
  ■ De remafstand neemt toe met de snelheid en het gewicht van de gesleepte last. Rijd langzaam, neem de tijd en zorg voor voldoende afstand om te stoppen.
  ■ Maak geen scherpe draaibewegingen bij het slepen. Wees extra voorzichtig bij het draaien of rijden onder ongunstige omstandigheden. Wees voorzichtig bij het omschakelen in de achteruitstand.

ONDERHOUD

• Gebruik uitsluitend originele vervangonderdelen, accessoires en voorzetstukken van de fabrikant. Doet u dat niet, dan kan dat mogelijke verwondingen veroorzaken, bijdragen tot slechte prestaties en kan uw garantie vervallen.
  ■ Service aan de machine of de oplader mag uitsluitend worden uitgevoerd door gekwalificeerd reparatiepersoneel. Service of onderhoud dat door niet-gekwalificeerd personeel wordt uitgevoerd kan leiden tot verwondingen bij de gebruiker of schade aan het product. Het product mag uitsluitend door een erkend servicecentrum worden gerepareerd.
• Onderhoud de machine zorgvuldig en bewaar deze in goede staat. Zorg dat de snijbladen scherp, de beschermplaten op hun plaats en goed werkzaam blijven. Om ernstig persoonlijk letsel te voorkomen, schade aan de machine te vermijden en de beste prestaties te behouden, moeten beschadigde, gebogen, gebroken of ongelijkmatig versleten snijbladen worden vervangen. Een onuitgebalanceerd snijblad veroorzaakt trillingen, die de motoraandrijving kunnen beschadigen of persoonlijk letsel kunnen veroorzaken.
  ■ Zet de machine uit, schakel de parkeerrem in en verwijder de startsleutel. Zorg ervoor dat alle bewegende delen volledig tot stilstand zijn gekomen:
• voordat u het product onbewaakt achterlaat (inclusief verwijdering van het maaisel)

• alvorens een blokkade te verwijderen of de afvoergoot te ontstoppen

• voordat u het product controleert, reinigt of er werkzaamheden aan verricht
  • voor het verwijderen van de mulchafdekking

• voor het openen van de afdekking van de grasafvoergoot
• nadat u een onbekend voorwerp raakt
• Inspecteer het product grondig op schade.
  – Vervang het maaiblad als dit is beschadigd.

• Repareer mogelijke schade alvorens de machine opnieuw in te schakelen en te gebruiken.

• als het product abnormaal begint te trillen (onmiddellijk controleren).
  – op schade controleert, in het bijzonder de handvatten
  – Vervang het maaiblad als dit is beschadigd.
  – Vervang of repareer beschadigde onderdelen

• Controleer op losse onderdelen en maak vast.

- De zijafvoergoot is een veerbelaste afscherming, die de zijafvoeropening op het maimechanisme afdekt en het maaisel en puin van de bestuurder afleidt. Zorg er altijd voor dat de motor is uitgeschakeld en de snijbladen zijn gestopt met bewegen, alvorens u de zijafvoergoot inspecteert, verplaatst, reinigt of onderhoudt.

■ Vervang versleten of beschadigde maaibladen en moeren in paren om het evenwicht te bewaren.

■ Verwijder de startsleutel uit de machine alvorens deze te stallen, onderhoud uit te voeren of accessoires te vervangen. Deze preventieve veiligheidsmaatregelen verkleinen het risico dat het product incidenteel opstart.

■ U kunt de in deze handleiding beschreven afstellingen en reparaties uitvoeren. Voor andere reparaties mag het product uitsluitend door een erkend servicecentrum worden gerepareerd.

■ Neem contact op met een erkend servicecentrum om beschadigde of onleesbare etiketten te vervangen.

- Controleer regelmatig of alle moeren, bouten en schroeven goed vastzitten, om er zeker van te zijn dat het product in veilige staat is.

■ De snijbladbouten moeten worden vastgezet met het aanbevolen draaimoment.

■ Controleer de remmen voor elk gebruik en ook regelmatig tijdens het gebruik. Stel de remmen af en pleeg onderhoud indien nodig.

■ Wees voorzichtig wanneer u de machine afstelt om te voorkomen dat uw vingers tussen de bewegende en vaste delen van de machine geklemd raken.

- De snijbladen blijven nog enkele seconden draaien, nadat de motor is uitgezet. Wanneer u de maaibladen onderhoudt, dient u er rekening mee te houden dat, ondanks het feit dat de stroombron is uitgeschakeld, de maaibladen nog steeds kunnen worden bewogen. Kom nooit met enig lichaamsdeel in het snijbladbereik, totdat u zeker weet dat de snijbladen zijn gestopt met draaien.

- Het maablad op het product is scherp. Wees voorzichtig en draag zware handschoenen wanneer u de veiligheidsbout installeert, vervangt, reinigt of controleert.

■ Maak na elk gebruik de kunststofonderdelen schoon met een zachte, droge doek. Elk onderdeel dat beschadigd is, moet naar behoren gerepareerd of vervangen worden door een erkend servicecentrum.

■ Houd de machine vrij van opgehoopt gras, bladeren of ander vuil.

- Gebruik geen water om de machine te reinigen. Gebruik een apparaat als een compressor of een bladblazer om het product mee schoon te blazen.

BANDENONDERHOUD

Het product is uitgerust met tubeless banden. Naarmate de banden meer zijn afgesleten neemt de tractie van de maaier af, waardoor de kans op een ongeluk toeneemt. Vervang de banden wanneer de diepte van het loopvlak 4 mm of minder is, of wanneer de band beschadigd is. Gebruik bij vervanging altijd originele banden. Het gebruik van verkeerde banden kan leiden tot verlies van controle over de machine, wat ernstig persoonlijk letsel kan veroorzaken.

Laat de banden uitsluitend vervangen door een erkend servicecentrum.

BANDENSPANNING

Controleer de luchtdruk in alle vier banden voor elk gebruik. Onjuiste bandenspanning beïnvloedt het rijgedrag, de stuurrespons, de tractie, de levensduur van de banden, het niveau van het snijden en het comfort van de bestuurder. Zorg ervoor dat de banden worden opgepompt tot de aanbevolen druk.

De luchtdruk van de banden mag alleen worden gemeten of bijgesteld als de banden koud zijn.

BANDENREPARATIE

Als er een lek of lekke band als gevolg van doorboring optreedt, kan de band worden gerepareerd met behulp van een plug-type patch. Als de schade het gevolg is van een snede of als de lekke band niet met een patch kan worden gerepareerd, dan moet de band worden vervangen.

REMAFSTELLING

Zie pagina 164.

Controleer vóór elk gebruik en regelmatig tijdens gebruik of de remmen goed functioneren. Een slechte remfunctie kan ertoe leiden dat men in een noodsituatie de controle verliest met dodelijk of ernstig persoonlijk letsel tot gevolg.

Als de maaier bij het intrappen van het rempedaal verder rijdt voordat hij stopt, moeten de remmen nieuw worden afgesteld.

Test na de laatste afstelling de remmen door de maaier met normale snelheid op een vlakke ondergrond te rijden, om er zeker van te zijn dat de maaier snel stopt wanneer het rempedaal wordt ingetrapt.

VERWIJDEREN VAN BLOKKADES

■ Zet de machine uit, schakel de parkeerrem in en verwijder de startsleutel. Stel het maimechanisme in op de maximale hoogte. Zorg ervoor dat alle bewegende delen volledig tot stilstand zijn gekomen.
Draag altijd stevige handschoenen wanneer u een verstopping controleert of opruimt. De bladen zijn scherp en de blokkage zelf kan een scherp voorwerp zijn.
- Controleer en bevrijd de zijafvoergoot zorgvuldig van verstoppingen. Denk erom dat het mes tijdens het schoonmaken kan bewegen.

VERWIJDEREN VAN HET MAAIDEK

- De maaideklift werkt met een veer en staat onder spanning. Er kan ernstig persoonlijk letsel optreden als de maaideklift plots wordt losgelaten. Gebruik altijd de automatische stopplug om de hendel voor het instellen

van de maaihoogte vast te zetten bij het verwijderen of installeren van het maaidek. Houd handen en vingers te allen tijde onder en weg van de maaideklift.

KEN UW PRODUCT

Zie pagina 146-147.

1. Activeringsknop van het snijblad

De knop voor activering van de snijbladen activeert of stopt deze.

- Trek de knop voor activering van de snijbladen omhoog om deze te activeren.

- Druk op de activeringsknop om de snijbladen te stoppen.

OPMERKING: De snijbladen moeten binnen 5 seconden stoppen. Indien de snijbladen niet stoppen, neem dan contact op met een geautoriseerd servicecentrum.

2. Aan-/uit-schakelaar met startsleutel

De stroomschakelaar dient om de maaier aan en uit te zetten. De startsleutel moet in het contact zijn voordat de schakelaar kan worden bediend. Als de sleutel in de stand Aan staat, wordt de stroomschakelaar ook gebruikt om optionele door de fabrikant goedgekeurde maaiaccessoires aan te drijven.

3. Usb-oplaadpoort

De USB-laadpoort biedt een laadvermogen van 5 V DC bij maximaal 2 A voor uw mobiele telefoon, MP3-speler of andere USB-apparatuur. Controleer de handleiding van uw apparaat voor specifieke laadvereisten.

Sluit het ene uiteinde van een USB-kabel (niet meegeleverd) aan op uw apparaat en steek het andere uiteinde in de USB-laadpoort op het product om uw apparaat te laden.

OPMERKING: De USB-poort geeft alleen vermogen als de startsleutel in de stand ON (aan) staat.

⚠ WAARSCHUWING! Probeer geen apparatuur te laden waarvoor meer dan 2 A vereist is, aangezien hierdoor de USB-laadpoort en de maaier beschadigd kunnen raken. Doe de klep van de USB-poort altijd dicht als deze niet in gebruikt is om te voorkomen dat er vuil in de poort komt.

⚠ WAARSCHUWING! Gebruik geen koptelefoon of andere elektronische apparatuur zoals een smartphone of tablet tijdens gebruik van dit product. Als de bestuurder tijdens het besturen van de machine zijn of haar concentratie verliest, kan dit leiden tot ernstig persoonlijk letsel van de bestuurder of een omstander.

4. Oplaadpoort

Via de laadpoort wordt de lader aangesloten zodat deze de 72 V-accu's in serie kan opladen, eventueel gevolgd door een 36 V-accu indien deze is geplaatst. 36 V-accu's kunnen alleen worden opgeladen wanneer er ook 72 V-accu's zijn geplaatst.

5. Accugrendel

6. Snelkoppelingstekker

7. Primaire accupoort

De primaire accupoort kan maximaal drie accu's van 72 V opslaan.

8. Lcd-scherm

Het lcd-scherm bewaakt en activeert de functies op het product. Raadpleeg de gebruikershandleiding van het lcd-scherm

9. Knop voor stoelvering

Met de knop voor de stoelvering kan de stoelvering worden aangepast van zacht naar stevig.

10. Koplamp

Vanaf de Icd-interface kunnen de led-koplampen worden geregeld.

11. Parkeerrem

De parkeerrem vergrendelt de machine in de rempositie.

12. Rempedaal

Het rempedaal vertraagt en stopt de machine.

13. Voorband

De voorwielen kunnen 360 graden roteren waardoor er goed kan worden gemanoeuvreerd.

14. Auto-stop plug

Installeer zodra de gewenste maaihoogte voor uw gazon is bepaald de auto-stopplug net onder de hendelpositie, om eenvoudig terug te keren naar de gewenste hoogte.

15. Intelligent aandrijfsysteem

Het intelligente aandrijfsysteem keert automatisch terug in de neutrale stand voor de veiligheid. Met de joystick kan de gebruiker het product gemakkelijk met één hand bedienen. De software is ontwikkeld om de gedeeltelijke wielzwenkingen te corrigeren waarmee kuilen in het gras worden voorkomen.

16. Zitting (met veiligheidsvergrendelingssysteem voor de bestuurder)

De zitting heeft een vergrendelingssysteem dat de snijbladen stopt als de bestuurder de maaier verlaat terwijl de maaier nog loopt.

Test het systeem voor elk gebruik om er zeker van te zijn dat het correct werkt.

1. Stop de machine op een vlakke ondergrond en schakel de parkeerrem in.
2. Zet de joystick in de neutrale stand.
3. Steek de startsleutel in het contact en draai deze in de stand ON.
4. Trek de knop voor activering van de snijbladen omhoog om deze te activeren.
5. Sta even op, maar kom niet van de maaier af.

De snijbladen moeten binnen 5 seconden stoppen. Indien de snijbladen niet stoppen, neem dan contact op met een geautoriseerd servicecentrum. Gebruik de maaiier niet voordat het veiligheidsvergrendelingssysteem is gerepareerd.

17. Opslag / poort voor accu van 36 V

Het product werkt niet op uitsluitend accu's van 36 V. Er moet minimaal één accu van 72 V zijn geplaatst om de motoren van de aandrijving en de messen te voeden.

18. Knop voor armleuning

Met de knop voor de armleuning wordt de armleuning in de juiste stand vergrendeld.

19. Stofdeksel

20. Verstelstang voor de zitting

21. Achterband

22. Hendel voor de hoogteverstelling van het dek

De hendel voor het verstellen van de hoogte van het maaimechanisme verhoogt of verlaagt het maaimechanisme.

23. Maaidekwielen

Om te voorkomen dat het gazon wordt afgeschraapt op hogere locaties, moeten de maaidekwielen ongeveer 1,27 cm (1/2 in) van de grond staan.

24. Zijafvoergoot met veiligheidsvergrendelingssysteem

De zijafvoergoot voert het maaisel af. Controleer voor gebruik van de machine of de zijafvoergoot goed gesloten is. Het heeft een vergrendelingssysteem dat de snijbladen stopt als de stortkoker tijdens de werking wordt geopend. Stop het gebruik van de machine

en laat deze onderhouden door een geautoriseerd servicecentrum, als de snijbladen niet stoppen wanneer de zijafvoergoot tijdens het gebruik door een obstakel wordt opgetild.

25. Lader (72 V)

De oplader laadt de accu's van de maaier op.

26. Koppelingsplaat

27. Accu (72 V)

Om dit product aan te drijven zijn accu's van 72 V nodig.

28. Gebruiksaanwijzing

De gebruikershandleiding biedt belangrijke veiligheidswaarschuwingen en -instructies voor een goede en veilige bediening en onderhoud van de machine.

29. Startsleutel

Met de startsleutel wordt de aan-uitschakelaar in de stand aan of uit gezet.

30. Accu (36 V)

SYMBOLEN OP HET PRODUCT

Waarschuwing

Zorg ervoor dat u alle instructies op het product en in deze handleiding leest, begrijpt en uitvoert voordat u het product gebruikt. Volg alle waarschuwingen en veiligheidsinstructies.

Draag oogbescherming.

Pas op voor rondvliegende voorwerpen.

Houd uw handen en vingers uit de buurt van afknellende plekken.

Houd alle omstanders op tenminste 30 m afstand van de werkomgeving, vooral kinderen en huisdieren.

Pas op voor rondvliegende voorwerpen. Houd alle omstanders op tenminste 30 m afstand van de werkomgeving, vooral kinderen en huisdieren.

Houd uw handen en voeten uit de buurt van de snijmessen. Schakel het product uit en verwijder de startsleutel voordat u onderhoud uitvoert.

Vervoer nooit kinderen of andere personen, zelfs niet als de snijbladen niet bevestigd zijn.

Kijk altijd goed omlaag en achterom voor en tijdens een achterwaartse manoeuvre en zorg ervoor dat kinderen, omstanders en huisdieren uit de buurt blijven.

Gebruik de machine niet op hellingen steiler dan 12°. Maai op en neer. Niet dwars over de hellingen heen.

Blijf minimaal twee bewegingsbreedtes (2,14 m) verwijderd van greppels, afgronden of water. De voorste zwenkwielen kunnen draaien als de motor is stilgezet, zelfs als de rem is aangetrokken, waardoor de maaier over de rand of in het water kan vallen.

Houd u handen uit de buurt van de roterende snijmessen.

Stel het product niet bloot aan regen of vochtige omstandigheden en laad dan ook de accu niet op.

Gewaarborgd geluidsvermogensniveau

Oplaadpoort

Houd handen en voeten weg van het maaiblad en de maaizone. Stap niet op het maaimechanisme of op de zijdelingse afvoergoot.

Houd alle omstanders op tenminste 30 m afstand van de werkomgeving, vooral kinderen en huisdieren.

Vervoer nooit kinderen of andere personen, zelfs niet als de snijbladen niet bevestigd zijn. Kijk altijd goed omlaag en achterom voor en tijdens een achterwaartse manoeuvre en zorg ervoor dat kinderen, omstanders en huisdieren uit de buurt blijven.

Houd handen en voeten weg van het maaiblad en de maaizone.

CE-markering

EurAsian-symbool van overeenstemming

Oekraïens conformiteitskeurmerk

Brits conformiteitskeurmerk

Gooi afgedankte elektrische en elektronische apparatuur niet weg als ongesorteerd gemeentelijk afval. Afgedankte elektrische en elektronische apparatuur moet afzonderlijk worden ingezameld. Afvalbatterijen, afvalaccu's en lichtbronnen moeten uit de apparatuur worden verwijderd. Neem contact op met uw gemeente of winkelier voor recyclingadvies en inzamelpunt. Volgens de plaatselijke voorschriften kunnen winkeliers verplicht zijn afgedankte elektrische en elektronische apparatuur kosteloos terug te nemen. Uw bijdrage aan hergebruik en recycling van afgedankte batterijen en afgedankte elektrische en elektronische apparatuur helpt de vraag naar grondstoff en te verminderen. Afgedankte batterijen, in het bijzonder deze die lithium bevatten, en afgedankte elektrische en elektronische apparatuur bevatten waardevolle en recycleerbare materialen, die een negatief effect kunnen hebben op het milieu en de volksgezondheid, indien ze niet op een milieuvriendelijke manier worden verwijderd. Verwijder eventuele persoonlijke gegevens van afgedankte apparatuur.

Trap het rempedaal in om de machine te stoppen.

Duw het bovenste deel van het pedaal in om de parkeerrem in te schakelen.

Steek de startsleutel in het contact en draai deze in de stand ON.

Trek de joystick omhoog om het aandrijfsysteem te activeren.

De joystick staat in de neutrale stand. Duw of trek aan de joystick om het product te verplaatsen.

Duw de joystick omlaag om deze te vergrendelen en in de neutrale stand te zetten.

Wanneer de joystick omlaag is geduwd, piept het product twee keer om aan te geven dat de joystick weer in de neutrale stand staat.

Duw de joystick naar voren om het product voorwaarts te verplaatsen.

Duw de joystick naar achteren om het product achterwaarts te verplaatsen.

Duw de joystick diagonaal naar de positie linksvoor om een linkerbocht naar voren te maken.

Duw de joystick diagonaal naar de positie rechtsvoor om een rechterbocht naar voren te maken.

Trek de joystick diagonaal naar de positie linksachter om een rechterbocht naar achteren te maken.

Trek de joystick diagonaal naar de positie rechtsachter om een linkerbocht naar achteren te maken.

Duw de joystick naar links om een linker zero-turn uit te voeren.

Duw de joystick naar rechts om een rechter zero-turn uit te voeren.

SYMBOLEN IN DEZE GEBRUIKSAANWIJZING

Onderdelen of accessoires worden apart verkocht

Opmerking

Waarschuwing

UITPAKKEN

Zie pagina 144-145.

■ Verwijder alle verpakkingsmateriaal en overtrekken en leg ze opzij van de machine en de onderdelen. Gooi het verpakkingsmateriaal niet weg tot u het product zorgvuldig heeft geïnspecteerd en met succes heeft gebruikt.

• Inspecteer het product nauwkeurig om zeker te zijn dat er geen defect is opgetreden of het geen schade heeft opgelopen tijdens het verzenden.
• Neem contact op met een erkend servicecentrum als er onderdelen beschadigd zijn of ontbreken. Monteer de machine pas gebruiksklaar als de onderdelen zijn vervangen door nieuwe originele onderdelen van de fabrikant. Het gebruik van deze machine met beschadigde, ontbrekende of niet-originele onderdelen kan leiden tot ernstig lichamelijk letsel.
  ■ Voor zover er bij het uitpakken van de machine al onderdelen zijn gemonteerd, controleer dan of deze correct zijn bevestigd, goed zijn vastgedraaid en (indien van toepassing) met het juiste aanhaalmoment, alvorens verder te gaan met de volgende montagestap. Het gebruik van een product dat onjuist is gemonteerd kan leiden tot ernstige letsels.

MONTAGE

Zie pagina 148-149.

• De machine moet worden gemonteerd terwijl deze op het onderstel is geplaatst. Als de montage is voltooid, stel dan het maaimechanisme in op de maximale hoogte, plaats een hellingbaan naast het onderstel en rijd de machine langzaam en behoedzaam van het onderstel af.
  ■ Neem strikt alle specificaties over aanhaalmomenten in acht. Als u dit niet doet, kan dit leiden tot ernstige lichamelijke letsels.
  ■ Voorkom onbeoogd starten, dat ernstig persoonlijk letsel zou kunnen veroorzaken en verwijder altijd de accu uit de machine tijdens het monteren van onderdelen.
  ■ Wees extra voorzichtig wanneer u het product van het frame af rijdt. Druk op de knop voor lage snelheid en bestuur de joystick voorzichtig en/of trap naar behoefte op het rempedaal om de snelheid te regelen. Wanneer het product van het frame wordt gereden, mag de maximale aanbevolen werkhoek van 12° niet worden overschreden. Het niet opvolgen van deze instructies kan verlies van controle tot gevolg hebben, wat kan leiden tot overlijden, ernstig persoonlijk letsel of materiële schade.
  Als er geen hellingbaan beschikbaar is, rijd dan de machine langzaam en voorzichtig achteruit van het onderstel af, onderwijl goed omlaag en achterom kijkend. Als de machine zonder hellingbaan van het onderstel in voorwaartse richting wordt gereden, dan kan het maaimechanisme beschadigd raken.

OPLADER LED-INDICATOR

Oplader status	Accu geplaatst	Accu Rode led	Groene led	Oranje ledje	Actie
Machine aan Nee - Aan Uit Uit					De lader is aangesloten op de stroomvoorziening. Sluit deze aan op een accu of een product om met opladen te beginnen.
Bezig met testen	Ja	Heet Uit Uit		Aan	Zodra de accu is afgekoeld begint de lader met opladen.
		Koud Uit Uit Zodra de accu opwarmt, begint de lader met opladen.
Fout Ja - Knipperen Knipperen Uit					Als de status niet wijzigt nadat de lader is verwijderd en opnieuw aangesloten, probeer dan een andere accu of een ander product op te laden.Neem contact op met een bevoegd servicecentrum als een andere accu of ander product wel normaal wordt opgeladen.Als de foutstatus nog steeds optreedt bij een andere accu of een ander gereedschap, moet de lader worden vervangen.
Bezig met laden	Ja - Uit Knipperen Uit	De accu of het product wordt opgeladen.
Gereed	Ja - Uit Aan Uit				Opladen is voltooid. De ledaanduiding gaat na 10 minuten uit.

ONDERHOUDSSCHEMA

	Controleer voor elk gebruik	Elke 25 uur	Elke 50 uur of jaarlijks	Voor de opslag	Eenmaal per maand tijdens de opslag
Controleer de werking van de rem.	x
Controleer de luchtdruk in alle vier banden.	x
Controleer het veiligheidsvergrendelingssysteem van de zijafvoergoot.	x
Controleer op losse binders.	x			x
Verwijder al het vreemde materiaal van het product.	x			x
De snijbladen inspecteren / vervangen.	x	x
Reinig de accupolen.			x
Inspecteer de accu en laad deze op.	x				x

OPMERKING: Als het product in stoffige gebieden wordt gebruikt moet er vaker onderhoud worden gepleegd.

Wanneer het product de maximale cijfers uit de tabel heeft overschreden, moet onderhoud nog steeds worden uitgevoerd volgens tijdsintervallen of gebruiksuren die hierin zijn vermeld.

Als u niet zeker weet hoe een van de bovengenoemde onderhoudspunten uit te voeren, laat de machine dan uitsluitend onderhouden door een erkend servicecentrum.

PROBLEEMOPLOSSEN

Als deze oplossingen het probleem niet verhelpen, neemt u contact op met uw geautoriseerde onderhoudsverdeler.

PROBLEEM Mogelijke oorzaak OPLOSSING

De machine start niet.	De accu is bijna leeg. Laad de accu op.
	De oplader is aangesloten op de machine. Koppel de oplader los van de machine.
	De startsleutel steekt niet in het contact of staat in de OFF-stand.	Steek de startsleutel in het contact en draai deze in de stand ON.
	Gebrekkige aansluiting van de accukabel Controleer en reinig alle accuaansluitingen.
De machine komt niet in beweging.	De startsleutel steekt niet in het contact of staat in de OFF-stand.	Steek de startsleutel in het contact en draai deze in de stand ON.
	De joystick is niet omhoog getrokken. Trek de joystick omhoog.
	De joystick staat in de neutrale stand. Beweeg de joystick in de gewenste richting (voorwaarts of achterwaarts).
	De rem is ingetrapt en/of de parkeerrem is ingeschakeld.	Laat het rempedaal en de parkeerrem los en zet vervolgens de joystick in de neutrale stand om de maaier te resetten.
	De oplader is aangesloten op de machine. Koppel de oplader los van de machine.
	De bestuurder bevindt zich niet in de juiste zithouding.	Ga goed op de zitting zitten, zet de joystick weer in de neutrale stand en probeer het nogmaals.
De machine maait het gras ongelijk.	De bandenspanning is ongelijk. Controleer de bandendruk van alle vier de banden.
	Het maaimechanisme is niet op niveau. Stel het niveau van het maaimechanisme in.
	Het snijblad is versleten, gebogen, zit los of is lam.	Vervang het maaiblad.
	Er zit opgehoopt vuil onder de machine. Reinig de onderkant van het maaidek.
	De maaisnelheid is te hoog. Maai op een lagere snelheid.
De machine mulcht niet goed.	Nat grasafval blijft aan de onderkant van het dek kleven.	Wacht tot het gras droog is voor het maaien.
	Het gras staat te hoog. Maai eenmaal op hoge maaihoogte, daarna weer op de gewenste hoogte.
	Het snijblad is versleten, gebogen, zit los of is lam.	Vervang het maaiblad.
	De maaisnelheid is te hoog. Maai op een lagere snelheid.
De machine trilt met een hogere frequentie.	Het snijblad is in onbalans, zit los, of is overmatig dan wel ongelijkmatig versleten.	Vervang het maaiblad.
	Motoras is gebogen. Schakel het product uit en verwijder de startsleutel. Inspecteer het product grondig op schade. Laat de machine door een erkend servicecentrum onderhouden voordat u deze opnieuw opstart.
Er is gebrekkige afvoer van het gras.	De zijafvoergoot of -opening is verstopt. Reinig de zijafvoergoot en de -opening.
	Het gras is nat. Laat het gras drogen alvorens het te maaien.
	De maaisnelheid is te hoog. Maai op een lagere snelheid.
	Het gras staat te hoog. Maai eenmaal op hoge maaihoogte, daarna weer op de gewenste hoogte.
Motor stopt tijdens het maaien.	Maaihoogte is te laag ingesteld. Verhoog de maaihoogte.
	De accu is bijna leeg. Laad de accu op.
De snijbladen roteren niet.	De accu is bijna leeg. Laad de accu op.
	De schakelaar voor de zijafvoervergrendeling wordt niet ingedrukt door de zijafvoergoot.	Druk de zijafvoergoot omlaag en zorg ervoor dat deze de zijafvoervergrendelingsschakelaar volledig indrukt.
	De activeringsknop van het snijblad staat omlaag.	Trek de knop voor activering van de snijbladen omhoog om deze te activeren.
	De bestuurder bevindt zich niet in de juiste zithouding.	Neem volledig in de zitting plaats.
	Er zit opgehoopt vuil onder de maaier. Reinig de onderkant van het maaidek.
De snijbladen roteren niet tijdens achterwaarts manoeuvreren.	De activeringsknop van het snijblad staat omlaag.	Trek de knop voor activering van de snijbladen omhoog om deze te activeren.
De machine komt niet op volle snelheid.	De accu is bijna leeg. Laad de accu op.
De snijbladen blijven roteren nadat de bestuurder de zitting verlaat zonder de parkeerrem in te schakelen.	Het veiligheidsvergrendelingssysteem werkt niet goed.	Zorg ervoor dat de plug van het veiligheidsvergrendelingssysteem goed is aangesloten. Als de snijbladen nog steeds niet stoppen, laat de machine dan uitsluitend door een geautoriseerd servicecentrum inspecteren.
De koplampen werken niet.	De koplampen staan uit. Druk de koplamptoets in om de koplampen in te schakelen.
	De koplampen zijn beschadigd. Vervang de koplampen.
De accu laadt niet op.	De accucellen werken niet goed. Vervang de accu.
	De kabelverbindingen zijn slecht. Controleer en reinig alle accuaansluitingen.

VEELGESTELDE VRAGEN

■ Kan de maaier aangesloten blijven op de oplader als deze niet wordt gebruikt?

- Ja, laadt de maaier voortdurend op als deze niet in gebruik is.

■ Wat kan veroorzaken dat de snijbladen stoppen tijdens het gebruik?

• Controleer de accuniveau-indicator. De motor van het maimechanisme wordt uitgeschakeld wanneer de accu bijna leeg is, zodat u voldoende tijd heeft om terug te rijden naar de oplaadlocatie. Rij terug en laad de accu onmiddellijk op.
• Als het accuniveau niet te laag is, vertraag dan het maimechanisme of plaats het op een hoger niveau. Toepassingen met een hoge belasting kunnen ook leiden tot het stoppen van één of beide motoren van het maimechanisme.
• Controleer of de zijafvoergoot goed gesloten is. Druk de zijafvoergoot omlaag en zorg ervoor dat deze de zijafvoervergrendelingsschakelaar volledig indrukt.

■ Waarom versnelt de maaier hellingafwaarts soms wel en dan weer niet?
- Voor uw veiligheid en betere prestaties is de maaier zo ontworpen dat hij automatisch zijn snelheid beperkt bij het rijden op een helling, wat kan leiden tot schommelingen in de snelheid.
■ Hoe breng ik tijdens het manoeuvreren van de maaier deze volledig tot stilstand?
- Trap om de maaier te stoppen op het rempedaal vóór de bestuurder. Dit product heeft geen hydrostatische aandrijving.
■ Waarom maakt de maaier een piepend geluid als ik de zitting verlaat?
- De parkeerrem is niet ingeschakeld of de startsleutel is nog steeds in het contact en staat in de stand ON. Verwijder altijd de sleutel als de maaier niet in gebruik is.
■ Wanneer moet ik de parkeerrem gebruiken?
- Schakel altijd de parkeerrem in voordat u de maaier verlaat.
■ Kan ik het maaimechanisme afspoelen met een tuinslang?
- Gebruik geen water om de machine te reinigen. Gebruik een bladblazer of luchtcompressor om het te reinigen.

■ Trek de joystick omhoog om het aandrijfsysteem te activeren. Duw de joystick naar voren om het product in een rechte lijn voorwaarts te laten rijden. Hoe verder de joystick naar voren wordt geduwd, hoe sneller het product beweegt. Om in te houden trekt u de joystick voorzichtig achterwaarts naar de middenpositie. Plaats de joystick terug in de middelste, neutrale stand om te stoppen.
■ Trek de joystick naar achteren om het product in een rechte lijn achterwaarts te laten rijden. Hoe verder de joystick naar achteren wordt getrokken, hoe sneller het product beweegt. Om in te houden duwt u de joystick voorzichtig terug naar de middenpositie. Plaats de joystick terug in de middelste, neutrale stand om te stoppen.
■ Duw de joystick in de gewenste draairichting om een bocht te maken. Wanneer voorwaarts of achterwaarts wordt gereden, bepaalt de hoek van de joystick de richting van de draai.
■ Om zero-turns te maken (een bocht zonder te rijden), moet u afremmen maar er wel voor zorgen dat de achterwielen nog bewegen. Verplaats de joystick vervolgens vanuit de middenpositie direct naar links of rechts. De richting van de draai wordt bepaald door de beweging van de joystick naar links of rechts.

OPMERKING: Voer zero-turns uit bij een langzame snelheid om te voorkomen dat uw grasveld wordt beschadigd.

NL ■ Stel het maaimechanisme in op de maximale hoogte.

■ Steek de startsleutel in het contact en draai deze in de stand ON. Druk de activeringsknop voor het mes in om de snijbladen stil te zetten.
- Trap het rempedaal in om de parkeerrem te ontkoppelen. Trek de joystick omhoog.
Rij de maaier langzaam achterwaarts de helling op en de aanhanger in.

Het gespecificeerde totale trillingswaarden en geluidsemissiewaarden in deze instructiehandleiding zijn gemeten overeenkomstig een gestandaardiseerde test en kunnen worden gebruikt om gereedschappen met elkaar te vergelijken. Ze kunnen worden gebruikt voor een voorafgaande beoordeling van blootstelling.

De gespecificeerde trillings- en geluidsemissiewaarden vertegenwoordigen de belangrijkste toepassingen van het gereedschap. Als het gereedschap echter voor andere toepassingen of met andere accessoires wordt gebruiktof slecht wordt onderhouden, kunnen de trillings- en geluidsemissiewaarden afwijken. Deze omstandigheden kunnen het blootstellingsniveau over de gehele gebruiksperiode aanzienlijk verhogen. Een schatting van het niveau van blootstelling aan trillingen en geluid dient ook rekening te houden met de perioden dat het gereedschap is uitgeschakeld of is ingeschakeld maar niet wordt gebruikt. Deze omstandigheden kunnen de blootstellingsniveaus over de gehele gebruiksperiode aanzienlijk verhogen.

Stel aanvullende veiligheidsmaatregelen vast om de gebruiker te beschermen tegen de effecten van trillingen en geluid, zoals onderhoud van het gereedschap en de accessoires, het warm houden van de handen (in geval van trillingen) en het organiseren van werkpatronen.

PT

AVISO

Naast de wettelijke rechten die voortvloeien uit de aankoop, wordt dit product gedekt door een garantie, zoals hieronder staat vermeld.

1. De garantietermijn voor consumenten bedraagt 24 maanden en gaat in op de datum waarop het product is gekocht. Deze datum moet worden gedocumenteerd met een factuur of een ander aankoopbewijs. Het product is uitsluitend ontworpen en bedoeld voor persoonlijk gebruik door consumenten. Er wordt dus geen garantie gegeven voor professioneel of commercieel gebruik.
2. Voor een deel van ons aanbod van tuingereedschappen (AC/DC) is het mogelijk om de garantietermijn te verlengen over de boven beschreven termijn, met behulp van de website www.ryobitools.eu. De gereedschappen die in aanmerking komen voor de verlenging van de garantietermijn wordt duidelijk weergegeven in winkels en/of verpakkingen en staat beschreven in de productdocumentatie. De eindgebruiker moet zijn/haar nieuw gekochte gereedschappen binnen 30 dagen na aankoop online registreren. De eindgebruiker kan zich registreren voor de verlengde garantietermijn als zijn woonland staat vermeld op het online registratieformulier waar deze optie geldig is. Bovendien moeten eindgebruikers toestemming geven voor de opslag van de gegevens die online ingevuld moeten worden en moeten ze de algemene voorwaarden accepteren. Het ontvangstbewijs van de registratie, dat per e-mail wordt verzonden en de oorspronkelijke factuur met de aankoopdatum vormt het bewijs van de verlengde garantietermijn.

3. De garantie dekt tijdens de garantietermijn alle gebreken van het product vanwege defecten in vakmanschap of materiaal op de aankoopdatum. De garantie is beperkt tot reparatie en/of vervanging en bevat geen andere verplichtingen, waaronder maar niet beperkt tot incidentele of gevolgschade. De garantie is niet geldig als het product is misbruikt, in strijd met de gebruïksaanwijzing wordt gebruikt of onjuist is aangesloten. Deze garantie geldt niet voor:

4. alle schade aan het product die het gevolg is van onjuist onderhoud

5. elk product dat is veranderd of aangepast
6. elk product waar de oorspronkelijke identificatie (handelsmerk, serienummer) is beschadigd, gewijzigd of verwijderd
7. alle schade die is veroorzaakt door het niet opvolgen van de gebruiksaanwijzing
8. elk niet-CE-product
9. elk product waar een poging tot reparatie is gedaan door een niet-erkende professional of zonder voorafgaande toestemming door Techtronic Industries.
10. elk product dat is verbonden met een verkeerde voeding (amperage, spanning, frequentie)
11. elk product dat wordt gebruikt met een verkeerd brandstofmengsel (brandstof, olie, oliegehalte)
12. alle schade die is veroorzaakt door externe invloeden (chemisch, fysisch, schokken) of vreemde stoffen
13. normale slijtage van reserveonderdelen
14. ongepast gebruik, overbelasting van het gereedschap
15. gebruik van niet-goedgekeurde accessoires of onderdelen
16. Alle periodieke aanpassingen aan of het onderhoud en reiniging van carburateurs

- Componenten (onderdelen en accessoires) die onderhevig zijn aan natuurlijke slijtage, waaronder maar niet beperkt tot stootknoppen, aandrijfriemen, koppelingen, messen van hegtrimmers of grasmaaiers, harnas, gaskabel, koolstofborstels, stroomsnoeren, tanden, vittringen, koppelingspennen, blazers, blaas- en zuigbuizen, zuigzakken en -riemen, geleidingsstaven, zaagkeltingen, slangen, koppelingen, mondstukken, wielen, spuitslokken, binnenhaspels, buitenhaspels, snijdraden, bougies, luchtfilters, gasfilters, maaimessen, etc.

1. Voor onderhoud moet het product worden verzonden of gebracht naar een erkend servicestation van RYOBI die voor elk land staan vermeld in de volgende lijst met adressen voor servicestations. In sommige landen zal uw lokale RYOBI-dealer het product verzenden naar de RYOBI-serviceorganisatie. Wanneer u het product naar een servicestation van RYOBI verzendt, moet het product veilig worden verpakt zonder enige gevaarlijke inhoud, zoals benzine, met het adres van de afzender en vergezeld van een korte beschrijving van het defect.
2. Een reparatie/vervanging die onder deze garantie valt is gratis. Het vormt geen verlenging of een nieuwe start van de garantietermijn. Verwisselde onderdelen of gereedschappen worden ons eigendom. In sommige landen moeten de verzendkosten door de afzender worden betaald. Uw wettelijke rechten die voortvloeien uit de aankoop van het gereedschap blijven onaangetast.
3. Deze garantie is geldig binnen de Europese Gemeenschap, Zwitserland, Ijsland, Noorwegen, Liechtenstein, Turkije, Rusland en het Verenigd koninkrijk. Buiten deze gebieden moet u contact opnemen met uw erkende RYOBI-dealer om vast te stellen of er een andere garantie van toepassing is.

GEAUTORISEERD ONDERHOUDSCENTRUM

Elk verzoek of probleem met het product kan worden gericht aan uw lokale geautoriseerde servicecentra (bezoek www.ryobitools.eu) of rechtstreeks aan: Techtronic Industries GmbH, Max Eyth Straße 10, 71364 Winnenden, Germany. Vermeld het serienummer en het type product dat op het etiket staat.

Wij verklaren naar onze eigen verantwoordelijkheid, dat het hieronder genoemde product voldoet aan alle relevante bepalingen van de volgende Europese richtlijnen,

Europese verordeningen en geharmoniseerde normen ^4

Gemeten geluidsniveau.... 97,4 dB(A)

Gegarandeerd geluidsniveau 99 dB(A)

Evaluatiemethode conformiteit volgens bijlage VI Richtlijn 2000/14/EC gewijzigd door 2005/88/EC.

Aangemelde instantie ^5

Afgevaardigde voor het samenstellen van de technische fiche: ^6

NL RYOBI is een handelsmerk van Ryobi Limited en wordt onder licentie gebruikt.
