SOL50F - Zonnepaneel Perel - Gratis gebruiksaanwijzing en handleiding

Producttype	Fotovoltaïsch zonnepaneel
Merk	Perel
Model	SOL50F
Maximaal vermogen (Pmax)	50 W
Spanning bij max vermogen (Vmp)	17.6 V
Stroom bij max vermogen (Imp)	2.86 A
Openklemspanning (Voc)	21.1 V
Kortsluitstroom (Isc)	3.15 A
Nominale bedrijfstemperatuur (NOCT)	47 ± 2 °C
Bedrijfstemperatuur	-40 °C tot +85 °C
Maximale systeemspanning	600 V DC
Vermogenstolerantie	± 5 %
Cellen	Polykristallijn silicium, 32 cellen (4 x 8)
Afmetingen	645 x 535 x 3 mm
Gewicht	1.6 kg
Temperatuurcoëfficiënt Voc	(0.065 ± 0.015) %/°C
Temperatuurcoëfficiënt Isc	-(80 ± 10) mV/°C
Temperatuurcoëfficiënt vermogen	-(0.5 ± 0.05) %/°C
Aansluiting	Vereist een laadregelaar (niet inbegrepen)
Aanbevolen oriëntatie	Zuid, helling 0-20°
Onderhoud	Regelmatig reinigen, vooral in een maritieme omgeving
Veiligheid	Niet onder spanning loskoppelen, afdekken tijdens installatie

Veelgestelde vragen - SOL50F Perel

Hoe installeer ik het zonnepaneel SOL50F?

Monteer het paneel horizontaal of verticaal met de doorvoerdoos naar boven gericht. Richt het naar het zuiden met een helling van 0 tot 20°. Vermijd schaduwrijke gebieden om de productie te optimaliseren.

Welk type kabel gebruiken?

Gebruik een UV-bestendige kabel met een doorsnede van 2,5 tot 4 mm², geschikt voor de lengte en grootte van het paneel. Velleman kabels van het type SOL/SPC3 worden aanbevolen.

Hoe sluit ik het paneel aan op een accu?

Sluit de positieve en negatieve aansluitingen van het paneel aan op een laadregelaar en verbind de regelaar vervolgens met de accu. Sluit het paneel nooit rechtstreeks aan op de accu zonder regelaar.

Kunnen meerdere panelen worden aangesloten?

Ja, u kunt ze parallel aansluiten (positief op positief, negatief op negatief) om de stroom te verhogen, of in serie (positief van het ene paneel op negatief van het volgende) om de spanning te verhogen.

Wat zijn de veiligheidsmaatregelen?

Bedek het paneel met een ondoorzichtig materiaal vóór installatie. Koppel nooit een paneel los onder spanning. Werk in droge omstandigheden. Raadpleeg een gekwalificeerde technicus bij twijfel.

Hoe onderhoud ik het paneel?

Reinig regelmatig het oppervlak met een zachte doek en helder water. In maritieme omgevingen, spoel frequent om zoutafzetting te voorkomen. Controleer periodiek de aansluitingen en bevestiging.

Wat zijn de elektrische specificaties van de SOL50F?

Maximaal vermogen 50W, spanning bij Pmax 17,6V, stroom bij Pmax 2,86A, openklemspanning 21,1V, kortsluitstroom 3,15A, maximale systeemspanning 600V DC.

Welk type zonnecellen gebruikt het?

Het gebruikt polykristallijne siliciumcellen, met 32 cellen gerangschikt in 4 rijen van 8.

Wat is de bedrijfstemperatuur?

De bedrijfstemperatuur is -40 °C tot +85 °C. De nominale bedrijfstemperatuur (NOCT) is 47 ± 2 °C.

Wat te doen bij schade tijdens transport?

Installeer het paneel niet en neem contact op met uw dealer voor vervanging of reparatie onder garantie, indien van toepassing.

GEBRUIKSAANWIJZING SOL50F Perel

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Bedankt voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neer. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer

2. Veiligheidsvoorschriften

Lees en begrijp deze handleiding en de veiligheidsinstructies vóór ingebruikname.

Elektrocutiegevaar.

Fotovoltaïsche panelen genereren een gelijkstroom wanneer ze aan het zonlicht of ander licht zijn blootgesteld. Hoewel een enkel paneel een geringe hoeveelheid spanning en stroom produceert, kan deze hoeveelheid elektroshocks en brandgevaar met zich meebrengen. Dit gevaar groeit naarmate er meer zonnepanelen in serie worden aangesloten. Bedek tijdens het installeren het paneel met een dicht en ondoorschijnend materiaal zoals karton. Werk in een droge omgeving.

Zorg ervoor dat u de instructies volledig begrijpt alvorens het paneel te installeren. Neem contact op met een geschoold technicus in geval van twijfel.

Dit toestel is geschikt voor gebruik door kinderen vanaf 8 jaar, door personen met fysieke, zintuiglijke of verstandelijke beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe zij het toestel moeten gebruiken en zich bewust zijn van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen niet met het toestel spelen. De reiniging en het onderhoud van het toestel mogen niet worden uitgevoerd door kinderen, tenzij ze onder toezicht staan.

U mag de module nooit ontkoppelen als deze onder spanning staat.

Monteer het paneel horizontaal of verticaal met de doorvoerdoos naar boven. Richt het zonnepaneel op het zuiden, onder een hoek van 0-20°. Schaduw op zonnepanelen vermindert het vermogen aanzienlijk. Kies een montageplaats waar geen of zo weinig mogelijk schaduw valt

Gebruik geen scherpe metalen gereedschappen of andere voorwerpen die het oppervlak van het paneel kunnen beschadigen.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.

Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.

De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

Noch Velleman nv noch zijn verdelers kunnen aansprakelijk gesteld worden voor schade (buitengewoon, incidenteel of onrechtstreeks) – van welke aard dan ook (financieel, fysisch...) voortvloeiend uit het bezit, gebruik of falen van dit product.

Bewaar deze handleiding voor verdere raadpleging.

4. Aansluiting

4.1 Tips

• Gebruik een geschikte aansluitkabels - bij voorkeur UV-bestendige kabels met doorsnede van 2.5-4 mm ^2 - afhankelijk van de kabellengte en de grootte van het paneel. We raden aan om Velleman-kabels te gebruiken (SOL/SPC3, niet meegeleverd).
• Sluit de negatieve pool van het paneel aan op de negatieve pool van de laadregelaar (niet meegeleverd). Sluit ook de positieve pool aan op de positieve pool van de laadregelaar.

4.2 Algemeen

• Smeer kabels en polen in met Vaseline ^ om ze tegen corrosie te beschermen.
• Zorg ervoor dat de doorvoerdoos hermetisch gesloten is om beschadiging door vochtigheid tegen te gaan.
• Wordt het zonnepaneel in de nabijheid van de zee gemonteerd, dan is het belangrijk om de installatie te beschermen tegen vocht, om corrosie door zeewater te voorkomen.

4.3 Schema's

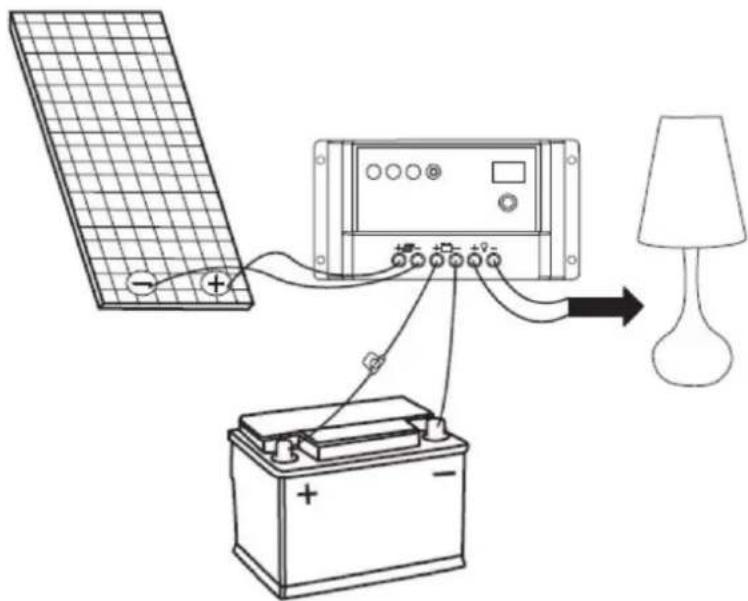

Aansluiting van een enkel paneel

Het zonnepaneel moet via een laadregelaar op een batterijsysteem worden aangesloten.

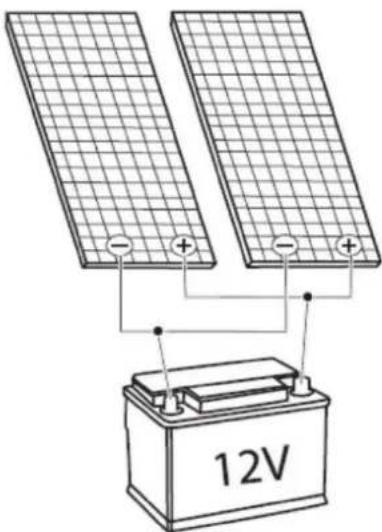

Bij een parallelschakeling worden de pluspolen met elkaar verbonden en de minpolen met elkaar verbonden.

12V

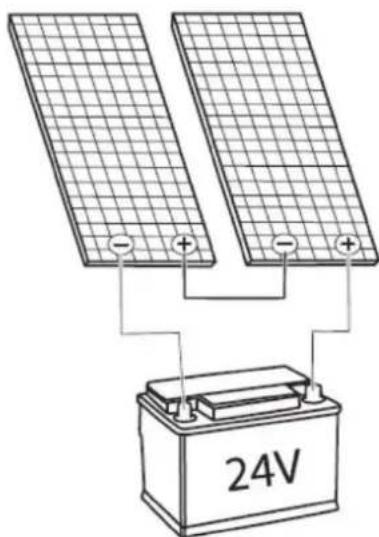

Serieschakeling

Bij een serieschakeling worden de pluspolen van het ene paneel verbonden met de minpolen van het andere paneel.

24V

5. Reiniging en onderhoud

Dit toestel hoeft geen bijzonder onderhoud.

Houd het toestel proper. Spoel zoutkristallen weg met zoet water indien u het paneel aan de kust installeert.

Controleer regelmatig de elektrische aansluitingen en bekabeling.

Controleer regelmatig de montage.

6. Technische specificaties

SOL50F

max.vermogen(Pmax)....50 W
spanning bij Pmax (Vmp) 17.6 V
stroom bij Pmax (Imp) 2.86 A
nullastspanning (Voc)....21.1 V
kortsluitstroom (Isc) 3.15 A
temperatuurcoëfficiënt Voc ....(0.065 ± 0.015) %/°C
temperatuurcoëfficiënt Isc - (80 ± 10) mV %/°C
temperatuurcoëfficiënt vermogen ....-(0.5 ± 0.05) %/°C
NOCT 47 ± 2 °C
werktemperatuur....-40 °C tot +85 °C
max. systeemspanning....600 VDC
vermogenstolerantie .... ± 5 %
cellen polykristallijne siliciumcellen
aantal cellen en aansluitingen 32 (4 x 8)
afmetingen 645 x 535 x 3 mm (0.12")
gewicht 1,6 kg / 3,56 lbs.)

SOL100F

max.vermogen(Pmax)....100 W
spanning bij Pmax (Vmp) 17.6 V
stroom bij Pmax (Imp) 5.72 A
nullastspanning (Voc)....21.1 V
kortsluitstroom (Isc) 6.30 A
temperatuurcoëfficiënt Voc ....(0.065 ± 0.015) %/°C
temperatuurcoëfficiënt Isc - (80 ± 10) mV %/°C
temperatuurcoëfficiënt vermogen ....-(0.5 ± 0.05) %/°C
NOCT 47 ± 2 °C
werktemperatuur....-40 °C tot +85 °C
max. systeemspanning....600 VDC
vermogenstolerantie .... ± 5 %
cellen polykristallijne siliciumcellen
aantal cellen en aansluitingen 32 (4 x 8)
afmetingen 1150 x 535 x 3 mm (1.12")
gewicht 2,2 kg / 7,68 lbs.)

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.perel.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSRECHT

Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.
