SOL50F - Panel solar Perel - Manual de uso y guía de instrucciones gratis

Tipo de producto	Panel solar fotovoltaico
Marca	Perel
Modelo	SOL50F
Potencia máxima (Pmax)	50 W
Tensión a máxima potencia (Vmp)	17.6 V
Corriente a máxima potencia (Imp)	2.86 A
Tensión de circuito abierto (Voc)	21.1 V
Corriente de cortocircuito (Isc)	3.15 A
Temperatura nominal de funcionamiento (NOCT)	47 ± 2 °C
Temperatura de servicio	-40 °C a +85 °C
Tensión máxima del sistema	600 V CC
Tolerancia de potencia	± 5 %
Celdas	Silicio policristalino, 32 celdas (4 x 8)
Dimensiones	645 x 535 x 3 mm
Peso	1.6 kg
Coeficiente de temperatura Voc	(0.065 ± 0.015) %/°C
Coeficiente de temperatura Isc	-(80 ± 10) mV/°C
Coeficiente de temperatura de potencia	-(0.5 ± 0.05) %/°C
Conexión	Requiere un regulador de carga (no incluido)
Orientación recomendada	Sur, inclinación 0-20°
Mantenimiento	Limpiar regularmente, especialmente en ambiente marino
Seguridad	No desconectar bajo carga, cubrir durante la instalación

Preguntas frecuentes - SOL50F Perel

¿Cómo instalar el panel solar SOL50F?

Monte el panel horizontal o verticalmente con la caja de paso dirigida hacia arriba. Oriéntelo hacia el sur con una inclinación de 0 a 20°. Evite las zonas sombreadas para optimizar la producción.

¿Qué tipo de cable usar?

Use un cable resistente a los UV de sección 2,5 a 4 mm², adecuado a la longitud y tamaño del panel. Se recomiendan los cables Velleman tipo SOL/SPC3.

¿Cómo conectar el panel a una batería?

Conecte los terminales positivo y negativo del panel a un regulador de carga, luego conecte el regulador a la batería. Nunca conecte el panel directamente a la batería sin un regulador.

¿Se pueden conectar varios paneles juntos?

Sí, puede conectarlos en paralelo (terminal positivo a positivo, negativo a negativo) para aumentar la corriente, o en serie (terminal positivo de un panel al terminal negativo del siguiente) para aumentar la tensión.

¿Cuáles son las precauciones de seguridad?

Cubra el panel con un material opaco antes de la instalación. Nunca desconecte un panel bajo carga. Trabaje en condiciones secas. Llame a un técnico calificado en caso de duda.

¿Cómo mantener el panel?

Limpie regularmente la superficie con un paño suave y agua clara. En ambiente marino, enjuague con frecuencia para evitar depósitos de sal. Verifique periódicamente las conexiones y el montaje.

¿Cuáles son las especificaciones eléctricas del SOL50F?

Potencia máxima 50W, tensión a Pmax 17,6V, corriente a Pmax 2,86A, tensión de circuito abierto 21,1V, corriente de cortocircuito 3,15A, tensión máxima del sistema 600V CC.

¿Qué tipo de celdas solares utiliza?

Utiliza celdas de silicio policristalino, con 32 celdas dispuestas en 4 filas de 8.

¿Cuál es la temperatura de funcionamiento?

La temperatura de servicio es de -40 °C a +85 °C. La temperatura nominal de funcionamiento (NOCT) es de 47 ± 2 °C.

¿Qué hacer en caso de daño durante el transporte?

No instale el panel y contacte a su distribuidor para un reemplazo o reparación bajo garantía, si corresponde.

MANUAL DE USUARIO SOL50F Perel

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por elegir Perel! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

Lea y comprenda este manual y todas las instrucciones de seguridad antes de usar el aparato.

Advertencia: iriesgo de descarga eléctrica!

Un panel fotovoltaico genera una corriente continua si está expuesto a la luz solar u otras fuentes luminosas. Aunque una sola placa genera sólo una baja corriente, puede causar descargas eléctricas y quemaduras. Este riesgo crece al conectar varias placas en serie. Durante la instalación, cubra la placa con un material denso y opaco (p. ej. cartón). Trabaje sólo en condiciones secas.

Lea el manual del usuario completamente antes de la instalación. Contacte un con un técnico cualificado en caso de dudas.

Este aparato no es apto para niños menores de 8 años ni para personas con capacidades físicas, sensoriales o mentales reducidas ni para personas con una falta de experiencia y conocimientos del producto, salvo si están bajo la vigilancia de una persona que pueda garantizar la seguridad. Asegúrese de que los niños no jueguen con este dispositivo. Nunca deje que los niños limpien o manipulen el aparato sin supervisión.

Nunca desconecte un panel solar bajo tensión.

Instale el aparato de manera horizontal o vertical con la caja de conexión en la parte superior. Asegúrese de que el panel solar esté dirigido al sur en un ángulo de 0-20°. Advertencia: La potencia disminuirá considerablemente al instalar el aparato a la sombra. Seleccione un lugar sin o con muy poco sombra.

No utilice herramientas de metal afiladas o herramientas similares que puedan dañar la superficie.

3. Normas generales

Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.

Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.

Utilice sólo el aparato para las aplicaciones descritas en este manual Su uso incorrecto anula la garantía completamente.

Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán si garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.

Ni Velleman nv ni sus distribuidores serán responsables de los daños extraordinarios, ocasionales o indirectos, sea cual sea la índole (financiera, física, etc.), causados por la posesión, el uso o el fallo de este producto.

Guarde este manual del usuario para cuando necesite consultarlo.

4. La conexión

4.1 Consejos

• Utilice los cables adecuados, preferentemente resistentes a los rayos UV, con una sección de 2.5 - 4 mm². Esto depende de la longitud de los cables y las dimensiones del panel. Utilice los cables de Velleman SOL/SPC3 (no incl.).
• Conecte el polo negativo del panel solar al polo negativo del regulador solar (no incl.). Conecte el polo positivo del panel solar al polo positivo del regulador solar.

4.2 General

• Aplique Vaselina ^ a los cables y terminales para protegerlos de corrosión.
• Asegúrese de la estanqueidad de la caja de conexión para evitar daños causados por la humedad.
• Si va a instalar el aparato en la costa, protéjalo de la humedad para evitar la corrosión (agua salada).

4.3 Esquemas

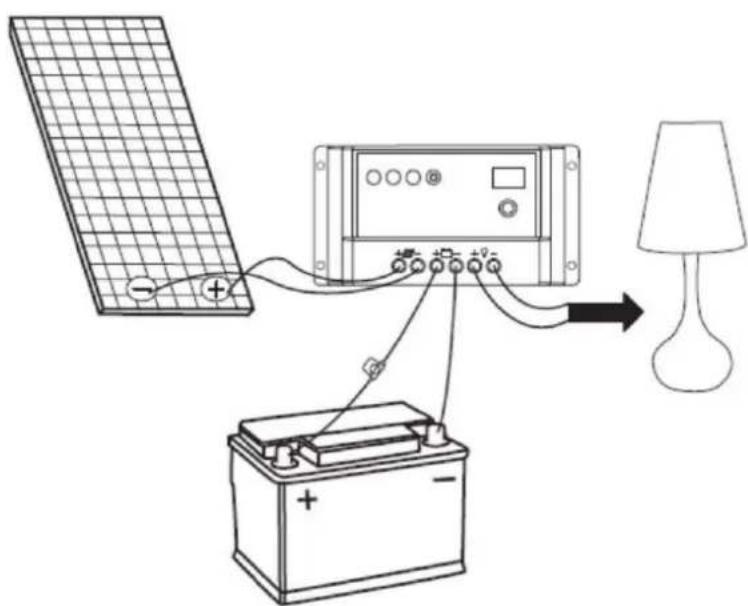

Conectar un solo panel solar

Utilice un regulador solar para conectar el panel solar a un sistema de batería.

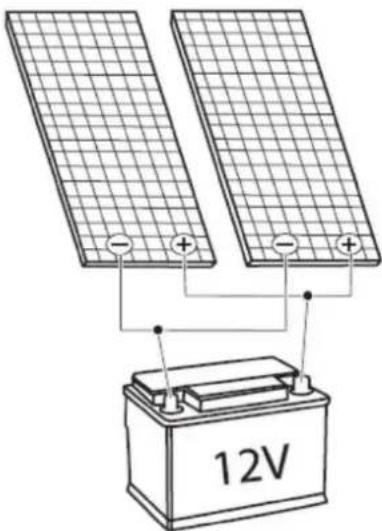

Conexión en paralelo

Conecte el polo positivo con el polo positivo y el polo negativo con el polo negativo.

12V

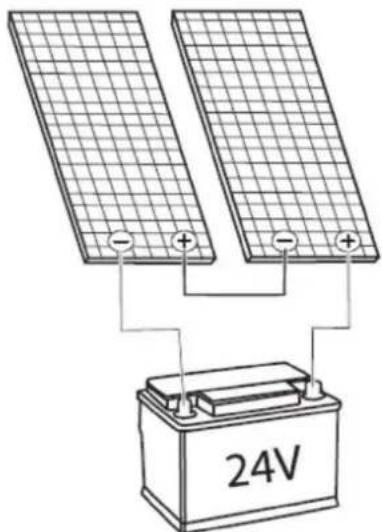

Conexión en serie

Conecte el positivo de un módulo al negativo del siguiente panel solar.

24V

5. Limpieza y mantenimiento

El aparato no necesita un mantenimiento especial.

Mantenga el aparato limpio. Si el panel solar está instalado en la costa, límpielo regularmente con agua clara para evitar la corrosión (agua salada).

Compruebe regularmente las conexiones y el cableado.

Compruebe regularmente el montaje.

6. Especificaciones

SOL50F

máxima potencia (Pmax)....50 W
tensión para máxima potencia (Vmp)....17.6 V
corriente para máxima potencia (Imp) 2.86 A
tensión de circuito abierto (Voc) 21.1 V
corriente de cortocircuito (Isc) 3.15 A
coeficiente de temperatura (Voc)....(0.065 ± 0.015) %/°C
coeficiente de temperatura (Isc)....-(80 ± 10) mV %/°C
coeficiente de temperatura de la potencia....-(0.5 ± 0.05) %/°C
TONC (temperatura de operación nominal de la célula) 47 ± 2 °C
temperatura de funcionamiento.....de -40 °C a +85 °C
tensión de sistema máx....600 VDC
tolerancia de potencia .... ± 5 %
células...... silicio multicristalino
número de células y conexiones 32 (4 x 8)
dimensiones del módulo 645 x 535 x 3 mm (0.12")
peso....1.6 kg (3.56 lbs.)

SOL100F

máxima potencia (Pmax).... 100 W
tensión para máxima potencia (Vmp) 17.6 V
corriente para máxima potencia (Imp) 5.72 A
tensión de circuito abierto (Voc) 21.1 V
corriente de cortocircuito (Isc) 6.30 A
coeficiente de temperatura (Voc)....(0.065 ± 0.015) %/°C
coeficiente de temperatura (Isc)....-(80 ± 10) mV %/°C
coeficiente de temperatura de la potencia....-(0.5 ± 0.05) %/°C
TONC (temperatura de operación nominal de la célula) 47 ± 2 °C
temperatura de funcionamiento.....de -40 °C a +85 °C
tensión de sistema máx....600 VDC
tolerancia de potencia .... ± 5 %
células...... silicio multicristalino
número de células y conexiones 32 (4 x 8)
dimensiones del módulo 1150 x 535 x 3 mm (1.12")
peso....2.2 kg (7.68 lbs.)

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.perel.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR

Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.

BEDIENUNGSANLEITUNG

1. Einführung

Guarde este manual para posterior consulta.

4. Ligação

4.1 Pontas

Garantía de servicio y calidad Velleman®

Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso

improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).

Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

- Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;

- Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.

Por consiguiente, están excluidos entre otras cosas:

- todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias;

- partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada);

- defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.;

- defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;

- daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);

- daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;

- daños causados por una protección insuficiente al transportar el aparato.

- daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®;

- se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.

- Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;

- Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;

- Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.

- Cualquier gesto comercial no disminuye estos derechos.

La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).
