Tipo de producto	Panel solar fotovoltaico
Marca	Perel
Modelo	SOL60P
Potencia máxima (Pmax)	60 W
Tensión a potencia máxima (Vmp)	17,6 V
Corriente a potencia máxima (Imp)	3,46 A
Tensión de circuito abierto (Voc)	22 V
Corriente de cortocircuito (Isc)	3,66 A
Tipo de celdas	Silicio policristalino
Número de celdas	36 (4 x 9)
Tensión máxima del sistema	600 VCC
Dimensiones (L x An x Al)	670 x 650 x 30 mm
Peso	4,6 kg
Temperatura de trabajo	-40 °C a 85 °C
NOCT	47 ± 2 °C
Coeficiente de temperatura de Voc	-(0,40 ± 0,05) %/°C
Coeficiente de temperatura de Isc	(0,065 ± 0,01) %/°C
Coeficiente de temperatura de potencia	-(0,5 ± 0,05) %/°C
Tolerancia de potencia	± 3 %
Caja de conexión	Sí, con bornes positiva y negativa
Conexiones posibles	Serie o paralelo
Mantenimiento	Limpieza con paño húmedo, no usar solventes
Seguridad	No desmontar, cubrir durante el montaje, evitar cortocircuito
Garantía	24 meses para productos de consumo

Preguntas frecuentes - SOL60P Perel

¿Cuál es la potencia máxima del panel solar Perel SOL60P?

La potencia máxima es de 60 W.

¿Cuáles son las dimensiones del panel SOL60P?

Las dimensiones son 670 x 650 x 30 mm.

¿Cómo conectar varios paneles en serie?

Conecte el borne positivo de un panel al borne negativo del panel adyacente para obtener una tensión de 24 V.

¿Cómo conectar varios paneles en paralelo?

Conecte todos los bornes positivos juntos y todos los bornes negativos juntos para mantener una tensión de 12 V.

¿Qué tipo de cable usar para la conexión?

Use un cable resistente a los rayos UV de sección 1 a 2,5 mm².

¿Cómo limpiar el panel solar?

Limpie ocasionalmente con un paño húmedo. No use productos químicos agresivos.

¿Qué precauciones de seguridad se deben tomar durante el montaje?

Coloque los bornes a resguardo de la luz o cúbralos durante la conexión para evitar cortocircuitos. Monte el panel sobre una superficie plana y estable.

¿El panel puede ser usado por niños?

Sí, a partir de 8 años bajo supervisión, pero la limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.

¿Cuál es la temperatura de funcionamiento del panel?

La temperatura de trabajo va de -40 °C a 85 °C.

¿Qué hacer en caso de falla o defecto?

Consulte la garantía de 24 meses. En caso de defecto, devuelva el aparato con el recibo a su distribuidor.

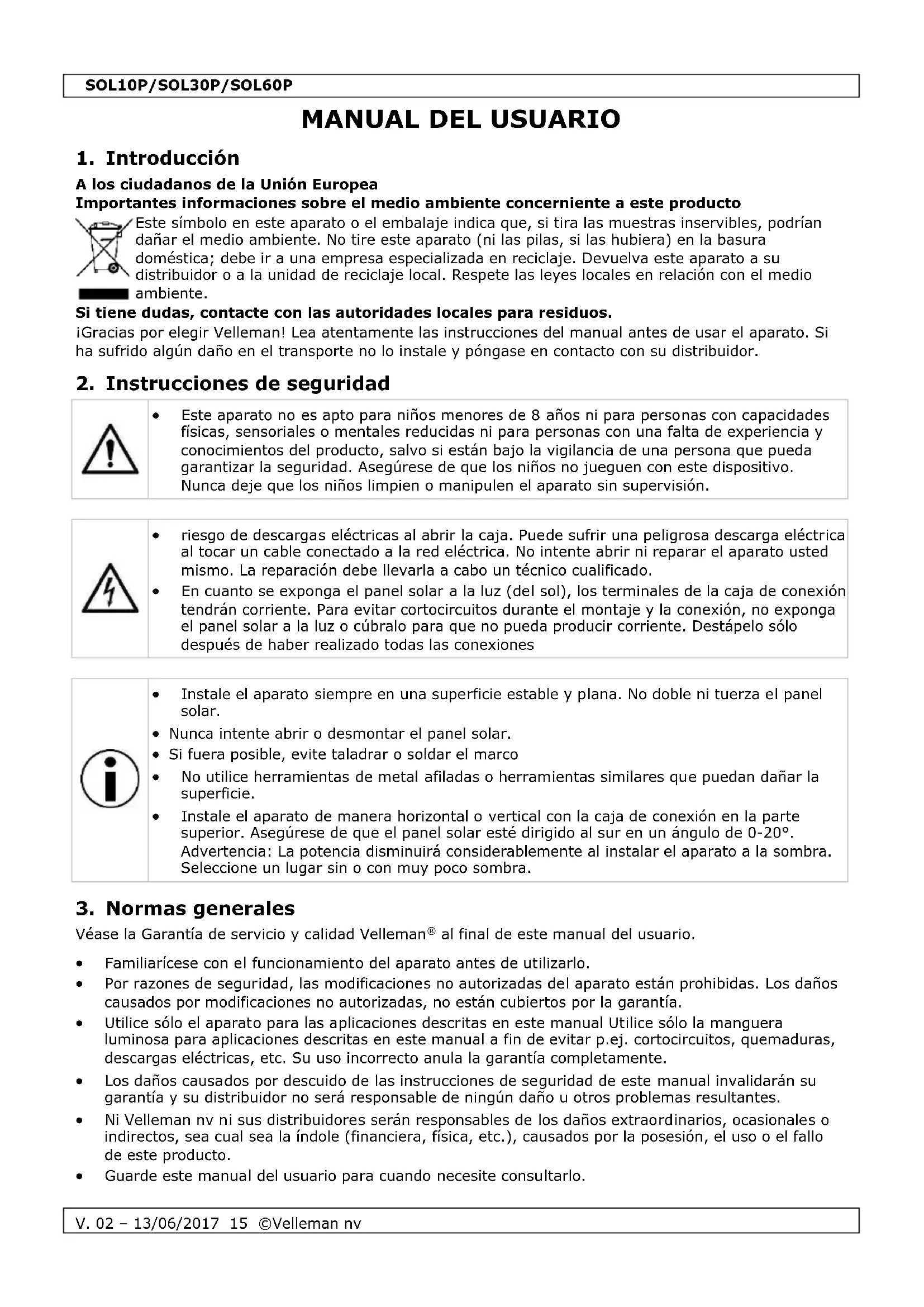

MANUAL DE USUARIO SOL60P Perel

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

iGracias por elegir Velleman! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

- Este aparato no es apto para niños menores de 8 años ni para personas con capacidades físicas, sensoriales o mentales reducidas ni para personas con una falta de experiencia y conocimientos del producto, salvo si están bajo la vigilancia de una persona que pueda garantizar la seguridad. Asegúrese de que los niños no jueguen con este dispositivo. Nunca deje que los niños limpien o manipulen el aparato sin supervisión.

- riesgo de descargas eléctricas al abrir la caja. Puede sufrir una peligrosa descarga eléctrica al tocar un cable conectado a la red eléctrica. No intente abrir ni reparar el aparato usted mismo. La reparación debe llevarla a cabo un técnico cualificado. - En cuanto se exponga el panel solar a la luz (del sol), los terminales de la caja de conexión tendrán corriente. Para evitar cortocircuitos durante el montaje y la conexión, no exponga el panel solar a la luz o cúbralo para que no pueda producir corriente. Destápelo sólo después de haber realizado todas las conexiones

- Instale el aparato siempre en una superficie estable y plana. No doble ni tuerza el panel solar. - Nunca intente abrir o desmontar el panel solar. - Si fuera posible, evite taladrar o soldar el marco - No utilice herramientas de metal afiladas o herramientas similares que puedan dañar la superficie. - Instale el aparato de manera horizontal o vertical con la caja de conexión en la parte superior. Asegúrese de que el panel solar esté dirigido al sur en un ángulo de 0-20°. Advertencia: La potencia disminuirá considerablemente al instalar el aparato a la sombra. Seleccione un lugar sin o con muy poco sombra.

3. Normas generales

Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.

• Familiarícese con el funcionamiento del aparato antes de utilizarlo.
• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
• Utilice sólo el aparato para las aplicaciones descritas en este manual Utilice sólo la manguera luminosa para aplicaciones descritas en este manual a fin de evitar p.ej. cortocircuitos, quemaduras, descargas eléctricas, etc. Su uso incorrecto anula la garantía completamente.
• Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
• Ni Velleman nv ni sus distribuidores serán responsables de los daños extraordinarios, ocasionales o indirectos, sea cual sea la índole (financiera, física, etc.), causados por la posesión, el uso o el fallo de este producto.
• Guarde este manual del usuario para cuando necesite consultarlo.

SOL10P/SOL30P/SOL60P

4. Descripción

Véase las figuras en la página 2 de este manual del usuario.

1	caja de conexión
2	terminal negativo

3	terminal positivo

5. La conexión

1. Utilice un cable adecuado, preferentemente resistente a los rayos UV, con una sección de 1-2.5 mm² dependiendo de la longitud del cable y las dimensiones del panel.

2. Abra la caja de conexión. Pase el cable por el prensaestopas. Controle cuidadosamente las indicaciones de polaridad en el borne de conexión y conecte el cable positivo y negativo. Las indicaciones de polaridad están junto a los prensaestopas.

6. Consejos

6.1 General

• Aplique Vaselina ^ a los cables y terminales para protegerlos de corrosión.
• Asegúrese de que el prensaestopas esté bien fijado.
• Cierre la tapa de la caja de conexión firmemente para evitar que la humedad pueda entrar.
• Si va a instalar el aparato en la costa, protéjalo de la humedad para evitar la corrosión (agua salada).

6.2 General

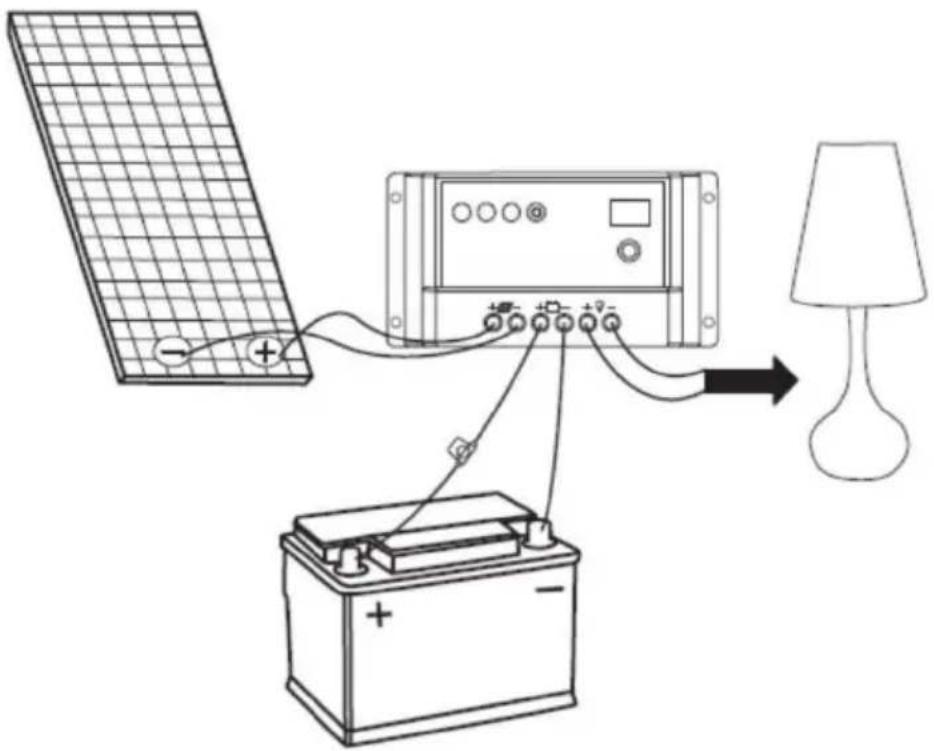

Utilice un controlador de carga para conectar el panel solar a un sistema de batería.

Es posible conectar varios paneles solares en serie o en paralelo.

SOL10P/SOL30P/SOL60P

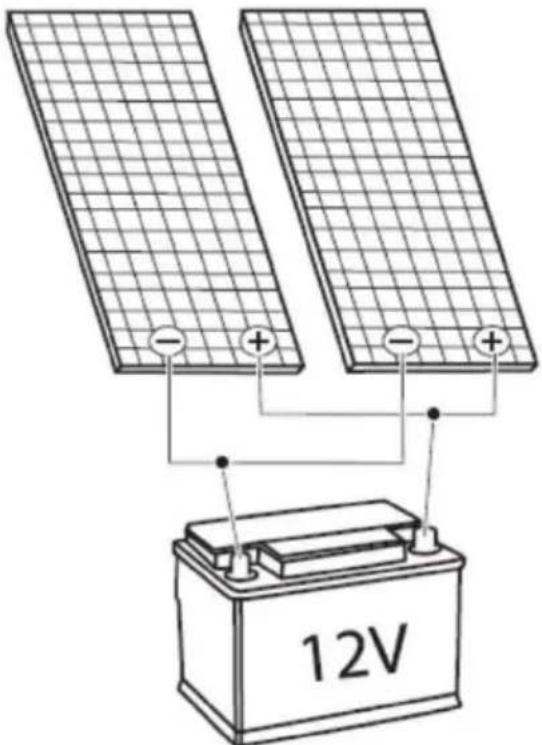

Conexión en paralelo:

Conecte el polo positivo con el polo positivo y el polo negativo con el polo negativo.

12V

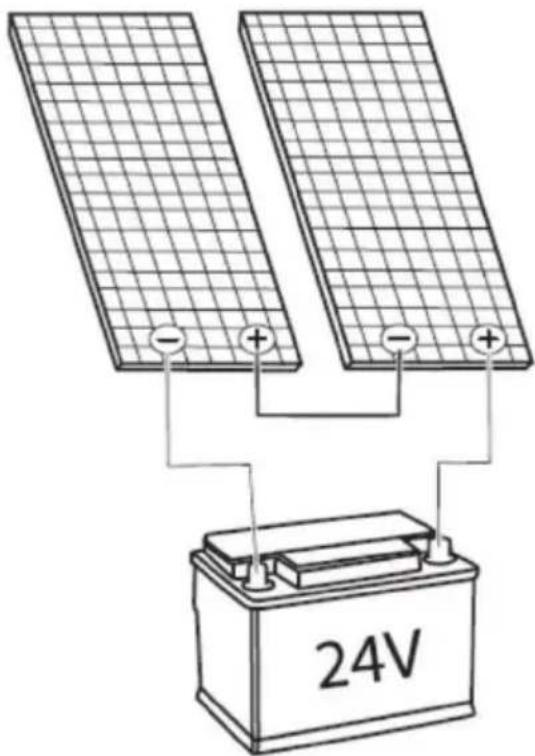

Conexión en serie:

Conecte el positivo de un módulo al negativo del siguiente panel solar.

24V

7. Limpieza y mantenimiento

Limpie el aparato de vez en cuando con un paño húmedo. No utilice químicos abrasivos, detergentes fuertes ni disolventes de limpieza para limpiar el aparato.

8. Especificaciones

tensión para máxima potencia (Vmp) 17.6 V
coeficiente de temperatura (Voc) ......-(0.40 ±0.05) %/°C
coeficiente de temperatura (Isc)....(0.065 ±0.01) %/°C
coeficiente de temperatura de la potencia ....-(0.5 ±0.05) %/°C
NOCT (aire 20 °C; sol 0.8 kW/m viento 1 m/s)....47 ± 2 °C
temperatura de funcionamiento ...... de -40 °C a 85 °C
tensión de sistema máx. 600 VDC
tolerancia de potencia ....± 3 %
células silicio policristalino

SOL10P

máxima potencia (Pmax) 10 W
corriente para máxima potencia (Imp).... 0.58 A
tensión de circuito abierto (Voc) 21.8 V
corriente de cortocircuito (Isc).... 0.61 A
número de células y conexiones.... 36 (4 x 9)
dimensiones del módulo 356 x 253 x 30 mm
peso....1.16 kg (2.56 lb.)

SOL30P

máxima potencia (Pmax) 30 W
corriente para máxima potencia (Imp).... 1.71 A
tensión de circuito abierto (Voc) 22 V
corriente de cortocircuito (Isc).... 1.81 A
número de células y conexiones....36 (2 x 18)
dimensiones del módulo 650 x 350 x 30 mm
peso.... 3.1 kg (7.68 lb.)

SOL60P

máxima potencia (Pmax) 60 W
corriente para máxima potencia (Imp).... 3.46 A
tensión de circuito abierto (Voc) 22 V
corriente de cortocircuito (Isc).... 3.66 A
número de células y conexiones.... 36 (4 x 9)
dimensiones del módulo 670 x 650 x 30 mm
peso....4.6 kg (10.14 lb.)

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR

Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.

BEDIENUNGSANLEITUNG

1. Einführung

Garantía de servicio y calidad Velleman®

Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).

Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

- Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original; - Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.

Por consiguiente, están excluidos entre otras cosas:

- todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias;

- partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada);

- defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.;

- defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;

- daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);

- daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;

- daños causados por una protección insuficiente al transportar el aparato.

- daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®;

- se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.

- Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;

• Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;
• Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.
• Cualquier gesto comercial no disminuye estos derechos.

La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).
