Producttype	Benzinegrasmaaier
Merk	AL-KO
Model	Premium 521 SPA
Motor	Loodvrije benzine (4-takt)
Snijdbreedte	51 cm (schatting)
Snijhoogte	Centraal, per as of individueel verstelbaar (meerdere standen)
Grasvanger	Ja, met niveaumelder
Starten	Handmatig (trekstarter) of elektrisch (optioneel)
Aandrijving	Aandrijfwielen en Vario (Speed Control) optioneel
Meskoppeling	Optioneel (laat toe om mes in/uit te schakelen terwijl motor draait)
Veiligheid	Veiligheidsbalk, deflectorklep, noodstop
Mulchset	Optioneel (mulchen van gras)
Zijwaartse uitworp	Optioneel (zijwaarts uitwerpkanaal)
Gewicht	Ongeveer 30 kg (schatting)
Afmetingen (L x B x H)	Ongeveer 140 x 55 x 110 cm (schatting)
Motorolie	Ongeveer 0,6 L (volgens aanbevelingen fabrikant)
Routineonderhoud	Onscherpen/vervangen mes, olie verversen, luchtfilter, bougie, batterij
Garantie	Wettelijk (volgens aankoopland)

Veelgestelde vragen - Premium 521 SPA AL-KO

Hoe start ik de motor koud?

Zet de gasknop op stand Start (of choke afhankelijk van model). Trek de veiligheidsbalk naar het stuur en houd deze vast. Trek snel aan het startkabel en laat het langzaam terugkeren. Zodra warm (15-20 sec), zet de choke in de werkstand.

Wat te doen als de motor niet start?

Controleer het benzineniveau, de bougie (schoon en juiste afstand), het luchtfilter (schoon). Zorg dat de veiligheidsbalk goed is ingetrokken. Indien voorzien van een elektrische starter, controleer de batterij. Raadpleeg de storingszoeker in de handleiding.

Hoe stel ik de snijhoogte af?

Zet de motor uit en wacht tot het mes stopt. Afhankelijk van het model: gebruik de centrale verstelhendel (knop + handgreep) of de asverstelling (hefboom). Zorg dat alle wielen op dezelfde stand staan. Stel nooit de hoogte in terwijl de motor draait.

Hoe installeer ik de mulchset?

Zet de motor uit en wacht tot het mes stopt. Verwijder de grasvanger. Til de deflectorklep op en steek de mulchset in de uitwerpopening tot hij vastklikt. Gebruik alleen als de graslengte minder dan 8 cm is.

Hoe leeg ik de grasvanger?

Zet de motor uit en wacht tot het mes stopt. Til de deflectorklep op, ontgrendel de vanger en trek hem naar achteren om hem te verwijderen. Leeg hem, plaats hem terug en hang hem aan de houders. De niveaumelder gaat omhoog wanneer de vanger vol is.

Hoe onderhoud ik het snijmes?

Voordat u begint, zet u de motor uit en verwijdert u de bougiekap. Draag handschoenen. Demonteer het mes, slijp het of vervang het indien nodig. Controleer de balans; een ongebalanceerd mes veroorzaakt trillingen. Schakel indien nodig een professional in.

Hoe ververs ik de motorolie?

Plaats een opvangbak onder de motor. Verwijder de olievuldop. Kantel de maaimachine naar de bougiezijde (motor koud). Laat de olie volledig weglopen. Plaats de dop terug en vul met nieuwe olie (ca. 0,6 L volgens aanbeveling). Voer de oude olie af bij een recyclagepunt.

Hoe laad ik de startaccu op (elektrische modellen)?

Koppel de accukabel los van de motorkabel. Sluit de originele lader aan op de accukabel en vervolgens op het stopcontact. Laadtijd is ongeveer 36 uur. Gebruik de maaimachine niet tijdens het laden. Laad op voor het eerste gebruik en na lange stilstand (>6 maanden).

Hoe gebruik ik de Vario-aandrijving?

De Vario-aandrijving maakt continue aanpassing van de rijsnelheid mogelijk. Bedien de hendel alleen als de motor draait. Om de snelheid te verhogen, trek de hendel naar voren; om te verlagen, naar achteren. Pas de snelheid aan aan de bodem- en grastoestand.

Wat te doen bij abnormale trillingen?

Zet onmiddellijk de motor uit en verwijder de bougiekap. Controleer het snijmes: is het beschadigd, uit balans of slecht bevestigd? Inspecteer ook de motoras op vervorming. Vervang het mes indien nodig of raadpleeg een professional.

GEBRUIKSAANWIJZING Premium 521 SPA AL-KO

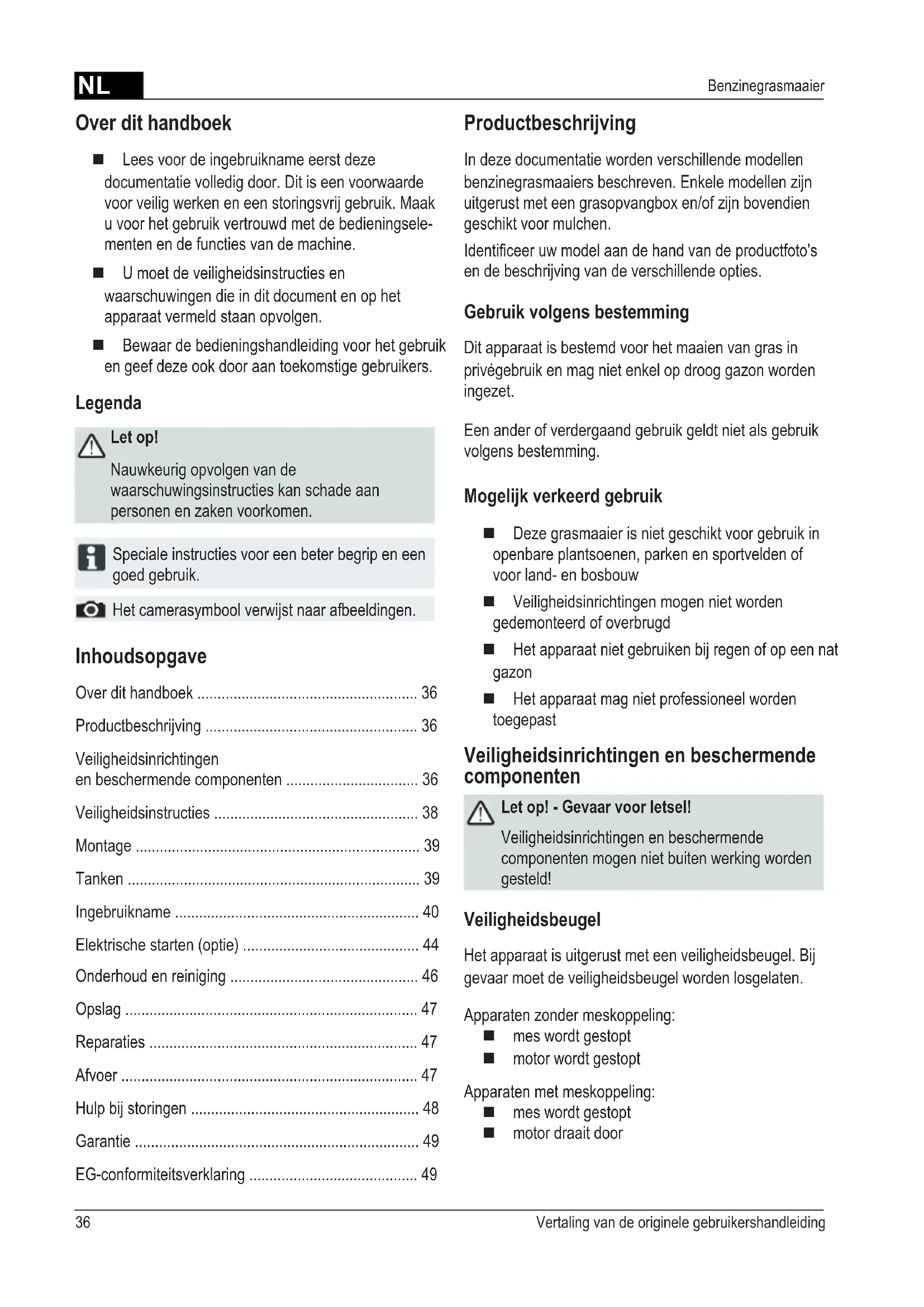

NL: Instructies voor gebruik ....36

■ Lees voor de ingebruikname eerst deze documentatie volledig door. Dit is een voorwaarde voor veilig werken en een storingsvrij gebruik. Maak u voor het gebruik vertrouwd met de bedieningselementen en de functies van de machine.
■ U moet de veiligheidsinstructies en waarschuwingen die in dit document en op het apparaat vermeld staan opvolgen.
■ Bewaar de bedieningshandleiding voor het gebruik en geef deze ook door aan toekomstige gebruikers.

Legenda

Let op!

Nauwkeurig opvolgen van de waarschuwingsinstructies kan schade aan personen en zaken voorkomen.

Speciale instructies voor een beter begrip en een goed gebruik.

Het camerasymbool verwijst naar afbeeldingen.

Inhoudsopgave

Over dit handboek 36

Productbeschrijving 36

Veiligheidsinrichtingen en beschermende componenten .... 36

Veiligheidsinstructies 38

Montage 39

Tanken 39

Ingebruikname 40

Elektrische starten (optie) 44

Onderhoud en reiniging 46

Opslag 47

Reparaties 47

Afvoer 47

Hulp bij storingen 48

Garantie 49

EG-conformiteitsverklaring 49

Productbeschrijving

In deze documentatie worden verschillende modellen benzinegrasmaaiers beschreven. Enkele modellen zijn uitgerust met een grasopvangbox en/of zijn bovendien geschikt voor mulchen.

Identificeer uw model aan de hand van de productfoto's en de beschrijving van de verschillende opties.

Gebruik volgens bestemming

Dit apparaat is bestemd voor het maaien van gras in privégebruik en mag niet enkel op droog gazon worden ingezet.

Een ander of verdergaand gebruik geldt niet als gebruik volgens bestemming.

Mogelijk verkeerd gebruik

■ Deze grasmaaier is niet geschikt voor gebruik in openbare plantsoenen, parken en sportvelden of voor land- en bosbouw
■ Veiligheidsinrichtingen mogen niet worden gedemonteerd of overbrugd
■ Het apparaat niet gebruiken bij regen of op een nat gazon
■ Het apparaat mag niet professioneel worden toegepast

Veiligheidsinrichtingen en beschermende componenten

Let op! - Gevaar voor letsel!

Veiligheidsinrichtingen en beschermende componenten mogen niet buiten werking worden gesteld!

Veiligheidsbeugel

Het apparaat is uitgerust met een veiligheidsbeugel. Bij gevaar moet de veiligheidsbeugel worden losgelaten.

Apparaten zonder meskoppeling:

■ mes wordt gestopt
■ motor wordt gestopt

Apparaten met meskoppeling:

■ mes wordt gestopt

■ motor draait door

Veiligheidsklep

De veiligheidsklep beschermt tegen het eruit vliegen van de onderdelen.

1 Startkabel 9 Snijhoogteverstelling*
2 Start, stop* 10 Meskoppeling*
3 Wielaandrijving* 11 Varioaandrijving*
4 Veiligheidsbeugel 12 Gebruikshandleiding
5 Ergonomische hoogteverstelling* 13 Uitwerpinzet*
6 Vulstandindicatie* 14 Sluitklep*
7 Veiligheidsklep* 15 Mulchkit*
8 Grasopvangbox* * afhankelijk van de uitvoering

Symbolen op het apparaat

	Let op!Voorzichtig handelen bij gebruik.		Voordat u werkzaamheden gaat uitvoeren aan het snijmechanisme, eerst de bougiedop uittrekken.
	Vóór de ingebruikname gebruiksaanwijzing lezen! Mot		aken.
	Derden buiten het gevarenbereik houden! Wielaandrijv		elen.
	Handen en voeten bij messen vandaan houden		Snelheidsregelaar start / stop.
	Afstand houden van het gevarenbereik.

Extra symbolen bij apparaten met elektrische start

	Let op! Gevaar door elektrische schok.
	Aansluitleiding uit de buurt houden van het mes.
	Apparaat voor onderhoudswerkzaamheden of bij beschadigde kabel altijd van het stroomnet halen.

Veiligheidsinstructies

Let op!

Apparaat alleen in een technisch perfecte staat gebruiken!

Let op! - Gevaar voor letsel!

Veiligheidsinrichtingen en beschermende componenten mogen niet buiten werking worden gesteld!

Let op! - Brandgevaar!

Machines met volle tank niet in gebouwen opbergen, waarin benzinedampen met open vuur of vonken in aanraking kunnen komen!

Bereik rondom de motor, uitlaat, accuhuis, brandstoftank vrij van maaigoed, benzine en olie houden.

■ Derden buiten de gevarenzone houden
■ De machinebestuurder of gebruiker is verantwoordelijk voor ongevallen met andere personen of hun eigendommen
■ Kinderen of andere personen die de gebruikshandleiding niet kennen mogen het apparaat niet gebruiken
■ Lokale voorschriften over de miniumleeftijd voor een bediener in acht nemen
■ Het apparaat niet bedienen onder invloed van alcohol, drugs of medicijnen

■ Doelmatige werkkleding dragen

lange broek
■ stevige en niet glijdende schoenen
- gehoorbescherming

■ Bij het werken op hellingen

altijd opletten dat u stabiel staat
altijd dwars ten opzichte van de helling maaken, nooit omhoog of omlaag

■ niet maaien op helling van meer dan 20
■ Wees zeer voorzichtig bij het keren

■ Enkel bij voldoende daglicht of kunstmatige verlichting werken
■ Lichaam, ledematen en kleding uit de buurt van het mes houden
■ Landspecifieke voorschriften voor de tijd van het gebruik in acht nemen
■ Gebruiksklaar apparaat niet onbeheerd laten
■ Enkel met scherp mes maaien
■ Apparaat nooit gebruiken met beschadigde veiligheidsinrichtingen / veiligheidsroosters
■ Apparaat nooit zonder volledig gemonteerde veiligheidsinrichtingen gebruiken (bijv.: veiligheidsklep, grasopvangvoorzieningen)
■ Apparaat voor ieder gebruik controleren op beschadigingen, voordat u het apparaat weer in gebruik neemt de beschadigde onderdelen laten vervangen
■ Motor uitzetten, wachten tot het apparaat stilstaat en bougiedop uittrekken
■ als u het apparaat verlaat
■ na het optreden van storingen
■ voor het ontgrendelen van blokkeringen
■ voor het verwijderen van verstoppingen
na het contact met vreemde voorwerpen
Als storingen en ongewoonlijke trillingen in het apparaat optreden
Zoeken naar beschadigingen aan de grasmaaier en de vereiste reparaties uitvoeren, voordat u de grasmaaier opnieuw start en er mee gaat werken.
■ Bougiedop opsteken en motor starten
na het verhelpen van storingen (zie tabel met storingen) en controle van het apparaat
na het reinigen van het apparaat
■ Het grasvlak dat moet worden gemaaid volledig en nauwkeurig controleren, alle vreemde voorwerpen verwijderen
- Bijzonder goed opletten bij het omkeren van de grasmaaier of wanneer u de grasmaaier naar u toetrekt
■ Niet over hindernissen maaien (bijv. takken, boomwortels)
■ Snijdsel enkel verwijderen bij stilstaande motor

■ Motor / mes uitschakelen, wanneer er over een ander vlak dan het te maaien grasvlak moet worden gereden
■ Apparaat nooit bij draaiende motor optillen of dragen
■ Bij het vullen met benzine of motorolie niet eten of drinken
■ Benzinedampen niet inademen
■ Beweeg het apparaat stapvoets voort.
■ Controleer voor het gebruik of alle moeren, schroeven en bouten vastzitten

Montage

Meegeleverde montagehandleiding in acht nemen.

Let op!

Het apparaat mag pas na volledig te zijn gemonteerd gebruikt worden.

Tanken

Voor de ingebruikname moet u de grasmaaier voltanken.

Waarschuwing - Brandgevaar!

Benzine en olie zijn zeer licht ontvlambaar!

Steeds de bijgeleverde gebruiksaanwijzing van de motorfabrikant in acht nemen.

Verbruiksstoffen

	Benzine Motorolie
Soort normale	benzine / loodvrij	zie de aanwijzingen van de motorfabrikant
Vulhoeveelheid	zie de aanwijzingen van de motorfabrikant	ca. 0,6 l

Veiligheid

Waarschuwing!

Motor niet in afgesloten ruimten laten lopen. Vergiftigingsgevaar!

■ Benzine en olie enkel in daarvoor bestemde reservoirs bewaren
■ Benzine en olie enkel bij koude motor en buiten vullen of aftappen
■ Bij draaiende motor geen benzine of olie vullen
■ Tank niet te vol vullen (benzine zet uit)
■ Tijdens het tanken niet roken
■ De tankdop niet bij draaiende of warme motor openen
■ Beschadigde tank of tankdop vervangen
■ Tankdop altijd stevig vastdraaien
■ Als er benzine gemorst is:
Motor niet starten
Startpogingen vermijden
Apparaat reinigen
■ Als er motorolie gemorst is:
Motor niet starten
■ Uitgestroomde motorolie met oliebindmiddel of een lap opzuigen en juiste wijze afvoeren
Apparaat reinigen

Oude olie mag u

■ niet bij het afval voegen
■ in de riolering, de afvoer of op de grond uitgieten

Wij adviseren u om de afgewerkte olie in een gesloten tankje af te geven bij het recyclingcentrum of bij een klantenservice locatie.

Benzine vullen

1. Tankdop afschroeven, op een schone plek leggen.
2. Benzine met een trechter vullen.
3. Vulopening van de tank stevig sluiten en reinigen.

Motorolie vullen

1. Olievuldop afschroeven, dop op een schone plek leggen.
2. Olie met een trechter vullen.
3. Olievulopening stevig sluiten en reinigen.

Ingebruikname

Let op!

Met een loszittend, of versleten snijmechanisme, en/of loszittende onderdelen, mag het apparaat niet gebruikt worden!

Voor iedere ingebruikname moet u een visuele controle uitvoeren.

Het camerasymbool op de volgens pagina's wijst op de afbeeldingen op pagina 4–7.

Snijhoogte instellen

Let op! - Gevaar voor letsel!

Snijhoogte enkel bij uitgeschakelde motor en stilstaand mes verstellen.

- Altijd alle wielen op dezelfde snijhoogte instellen.

- Snijhoogteverstelling is afhankelijk van het model.

Centrale verstelling (1)

1. Knop van de centrale hoogteverstelling ingedrukt houden (☐ 1/1).

■ Voor kort gras de handgreep van de centrale hoogteverstelling omlaag duwen (1/2)

■ Voor langer gras de handgreep van de centrale hoogteverstelling omhoog duwen (1/2)

- Het niveau van de centrale hoogteverstelling wordt weergegeven (1/3)

1. Knop op de gewenste snijhoogte loslaten.

Asverstelling of centrale verstelling (2, 3)

1. Hendel voor de ontgrendeling opzij duwen en vasthouden.

2. Hendel naar links of rechts naar de gewenste snijhoogte schuiven.

3. Hendel laten vergrendelen.

4. Op gelijke vergrendelpositie bij alle wielen letten.

Snel verstellen van apart wiel of asverstelling (4)

1. Hendel voor de ontgrendeling opzij duwen en vasthouden.
2. Hendel naar links of rechts naar de gewenste snijhoogte schuiven.
3. Hendel laten vergrendelen.
4. Op gelijke vergrendelpositie bij alle wielen letten.

Verstelling apart wiel (C)

1. Wielschroef losdraaien.
2. Wielschroef door het gat voor de gewenste snijhoogte steken.
3. Wielschroef vastdraaien.
4. Op gelijke gatpositie bij alle wielen letten.

Centrale asverstelling (C)

1. Beide duimen op de uiteinden van de as leggen.
2. Vinger onder de maaierbehuizing leggen.
3. As met beide duimen uit momentele kerf voor de snijhoogte trekken.
4. As met beide duimen vóór de gewenste kerf voor de snijhoogte trekken en laten vergrendelen.
5. Op gelijke vergrendelpositie bij alle wielen letten.

Maaien met grasopvangbox

Let op! - Gevaar voor letsel!

Grasopvangbox enkel bij uitgeschakelde motor en stilstaand mes verwijderen of monteren.

1. Veiligheidsklep optillen en grasopvangbox in de houders hangen (8).

Vulstandindicatie

De vulstandindicatie wordt door de luchtstroom tijdens het maaien omhoog geduwd (7a).

Wanneer de grasopvangbox vol is, ligt de vulstandindicatie tegen de box ( 7b). De grasopvangbox moet worden geleegd.

Grasopvangbox leegmaken

1. Veiligheidsklep optillen.
2. Grasopvangbox eruit hangen en naar achteren toe verwijderen (8).
3. Grasopvangbox leegmaken.
4. Veiligheidsklep optillen en grasopvangbox weer in de houders hangen (8).

Maaien zonder grasopvangbox

Let op!

Enkel bij goed werkende draaiveer van de veiligheidsklep zonder grasopvangbox maaien.

De veiligheidsklep ligt met veerkracht tegen de behuizing van de grasmaaier. Het gemaaide gras wordt zo naar achteren uitgeworpen.

Mulchen met mulchkit (optie)

Bij het mulchen wordt het snijdsel niet opgevangen, maar blijft liggen op het gazon. De mulchlaag beschermt de bodem tegen uitdrogen en verzorgt deze met voedingsstoffen.

De beste resultaten worden bereikt wanneer regelmatig ca. 2 cm wordt teruggesneden. Enkel jong gras met zachte bladeren verrotten snel.

■ Grashoogte vóór het mulchen: maximaal 8 cm
■ Grashoogte na het mulchen: minimaal 4 cm

Stapsnelheid aanpassen aan het mulchen, niet te snel gaan.

Mulchkit inzetten

Let op! - Gevaar voor letsel!

Mulchkit enkel bij uitgeschakelde motor en stilstaand mes inzetten of verwijderen.

1. Grasopvangbox afnemen ( 8).
2. Veiligheidsklep optillen en mulchkit in de uitwerpschacht plaatsen (9). Vergrendeling moet vastklikken.

Wanneer de mulchkit niet vastklikt, kunnen mulchkit en mes worden beschadigd.

Mulchkit verwijderen

1. Veiligheidsklep optillen.
2. Vergrendeling aan mulchkit losmaken ( 10/1).
3. Mulchkit eruit trekken ( 10/2).

Maaien met zijuitworp (optie)

Let op! - Gevaar voor letsel!

Zijuitworp enkel bij uitgeschakelde motor en stilstaand mes verwijderen of monteren.

Zijuitworp inzetten

1. Grasopvangbox verwijderen en mulchkit erin zetten.
2. Afdekking voor zijuitworp openklappen en vasthouden (11/1).
3. Zijuitwerpkanaal inzetten ( 11/2).
4. Afdekking langzaam sluiten. De afdekking beveiligt het zijuitwerpkanaal tegen eruit vallen.

Zijuitworp verwijderen

1. Afdekking voor zijuitworp openklappen en vasthouden (11/1).
2. Zijuitworp verwijderen en afdekking sluiten (11/2).

Greephoogte instellen (optie)

Knopverstelling

1. Beide knoppen aan de duwbeugel ingedrukt houden en de gewenste positie instellen (12/1).
2. Knoppen loslaten, zodat de duwbeugel kan vastklikken.

Klemverstelling

1. Beugel vasthouden en beide klemmen losmaken (12/2).
2. Beugel in de gewenste positie zetten.
3. Klemmen sluiten.

Motor starten

Let op! - Vergiftigingsgevaar!

Motor niet in afgesloten ruimten laten lopen.

Let op! - Gevaar voor letsel!

Apparaat tijdens het starten niet kantelen.

• Motor enkel starten als het mes is gemonteerd (mes dient als rotatiemassa)
• Bij het starten van de warme motor choke of primerknop NIET gebruiken
• Regelaarinstellingen aan de motor niet wijzigen

■ Apparaat niet starten, wanneer het uitwerpkanaal niet door één van de volgende onderdelen is afgedekt:

grasopvangbox
veiligheidsklep
mulchkit

■ Goed opletten bij het bedienen van de startschakelaar en de aanwijzingen van de fabrikant opvolgen

■ Erop letten dat er voldoende afstand is tussen de voeten en het snijgereedschap

■ Apparaat in laag gras starten

Positiontekens op het apparaat:

Choke* aan uit
Snelheidsregelaar* start stop
Snelheidsregelaar met choke*
Varioaandrijving* snel langzaam
Meskoppeling* aan uit

* afhankelijk van de uitvoering

Handmatig starten

zonder snelheidsregelaar, met choke

Choke aanuit

1. Choke in stand 1 zetten (16/1).
2. Veiligheidsbeugel naar de duwbeugel trekken en vasthouden (17) – veiligheidsbeugel klikt niet vast.
3. Startkabel krachtig en snel uittrekken en daarna weer langzaam laten oprollen (18).
4. Na het opwarmen van de motor (ca. 15–20 seconden) de choke in stand 2 zetten (13/2).

De motor heeft een vast toerental. U kunt het toerental daarom niet regelen.

zonder snelheidsregelaar, met primer (16)

1. Primerknop 3x indrukken, met tussenpozen van ca. 2 seconden (16). Bij temperaturen onder 10 °C de primerknop 5x indrukken.
2. Veiligheidsbeugel naar de duwbeugel trekken en vasthouden (17) – veiligheidsbeugel klikt niet vast.
3. Startkabel krachtig en snel uittrekken en daarna weer langzaam laten oprollen (18).

De motor heeft een vast toerental. U kunt het toerental daarom niet regelen.

zonder snelheidsregelaar, zonder primer/choke

1. Veiligheidsbeugel naar de duwbeugel trekken en vasthouden (17) – veiligheidsbeugel klikt niet vast.
2. Startkabel krachtig en snel uittrekken en daarna weer langzaam laten oprollen (18).

De motor heeft een vast toerental. U kunt het toerental daarom niet regelen.

met snelheidsregelaar, met choke

Snelheidsregelaar met choke

1. Gashendel in stand zetten ( 14/1).
2. Veiligheidsbeugel naar de beugel trekken en vasthouden (17) – veiligheidsbeugel klikt niet vast.
3. Startkabel krachtig en snel uittrekken en daarna weer langzaam laten oprollen (18).
4. Na het opwarmen van de motor (ca. 15–20 seconden) gashendel op een stand zetten tussen en (142).

met snelheidsregelaar, zonder primer/choke

Snelheidsregelaar start stop

1. Gashendel in stand zetten (201).
2. Veiligheidsbeugel naar de duwbeugel trekken en vasthouden (17) – veiligheidsbeugel klikt niet vast.
3. Startkabel krachtig en snel uittrekken en daarna weer langzaam laten oprollen (18).
4. Na het opwarmen van de motor (ca. 15–20 seconden) gashendel op een stand zetten tussen en (-20).

met snelheidsregelaar, met primer (16)

Snelheidsregelaar start stop

1. Gashendel in stand zetten (2014).
2. Primerknop 3x indrukken, met tussenpozen van ca. 2 seconden (16). Bij temperaturen onder 10 °C de primerknop 5x indrukken.
3. Veiligheidsbeugel naar de duwbeugel trekken en vasthouden (17) – veiligheidsbeugel klikt niet vast.
4. Startkabel uittrekken en vervolgens weer langzaam laten oprollen (18).
5. Op het moment dat de motor draait, gashendel voor het gewenste motortoerental op een stand tussen en zetten (20)

Elektrische starten (optie)

Elektrische start met primer (16)

1. Gashendel in stand „START“ zetten ( 15/1).
2. Primerknop 3x indrukken, met tussenpozen van ca. 2 seconden (16). Bij temperaturen onder 10 °C de primerknop 5x indrukken.
3. Veiligheidsbeugel naar de duwbeugel trekken en vasthouden (17) – veiligheidsbeugel klikt niet vast.
4. Contactsleutel in het contactslot steken en helemaal naar rechts draaien (19).
5. Op het moment dat de motor draait, contactsleutel loslaten (springt terug in de stand „0“).
6. Gashendel afhankelijk van het gewenste motortoerental in een stand tussen en zetten (15/2).

Elektrische start zonder primer/choke (15)

1. Gashendel in stand „START“ zetten ( 15/1).
2. Veiligheidsbeugel naar de duwbeugel trekken en vasthouden (17) – veiligheidsbeugel klikt niet vast.
3. Contactsleutel in het contactslot steken en helemaal naar rechts draaien (19).
4. Op het moment dat de motor draait, contactsleutel loslaten (springt terug in de stand „0“).
5. Gashendel afhankelijk van het gewenste motortoerental in een stand tussen en zetten (15/2).

Meskoppeling (optie)

Meskoppeling aan uit

Met de meskoppeling kan het mes in- en uitgekoppeld worden, terwijl de motor blijft draaien.

Mes inkoppelen

1. Veiligheidsbeugel naar de duwbeugel trekken en vasthouden (17) – Veiligheidsbeugel klikt niet vast.
2. Koppelingshendel van het lichaam af schuiven (21/1)
3. Mes wordt ingekoppeld.

Mes uitkoppelen.

1. Veiligheidsbeugel loslaten ( 25).
2. Mes wordt uitgekoppeld.
3. Koppelingshendel gaat naar de ruststand (21/2).

Motor uitzetten

Apparaat zonder meskoppeling

1. Gashendel in stand 📄 zetten (20/2).
2. Veiligheidsbeugel loslaten ( 25).
3. Motor schakelt uit.

Let op ernstige snijwonden!

Motor kan nalopen. Na het uitschakelen controleren of de motor stilstaat.

Apparaat met meskoppeling

Meskoppeling aan uit

1. Veiligheidsbeugel loslaten ( 25).
2. Gashendel in stand 📧 zetten (20/2).
3. Motor schakelt uit.

Let op ernstige snijwonden!

Motor kan nalopen. Na het uitschakelen controleren of de motor stilstaat.

Wielaandrijving (optie) (2)

Let op!

Aandrijving enkel bij draaiende motor schakelen.

Wielaandrijving inschakelen.

1. Aandrijfbeugel tegen de duwbeugel duwen en vasthouden (22) – aandrijfbeugel klikt niet vast.
2. Wielaandrijving wordt ingeschakeld.

Wielaandrijving uitschakelen

1. Aandrijfbeugel loslaten ( 24).
2. Wielaandrijving wordt uitgeschakeld.

Varioaandrijving (Speed Control) (optie)

Varioaandrijving snel langzaam

Met de varioaandrijving kan de rijsnelheid van de grasmaaier traploos worden gewijzigd.

Let op!

Hendel enkel bij draaiende motor bedienen. Schakelen zonder motoraandrijving kan het aandrijfmechanisme beschadigen.

■ Voor een hogere snelheid de henden (23) in de richting (3/2) trekken
■ Voor een lagere snelheid de henden (23) in de richting (3/1) trekken

Rijsnelheid altijd aanpassen aan de actuele toestand van de bodem en het gras.

Onderhoud en reiniging

Let op! - Gevaar voor letsel!

• Voor onderhouds- en reinigingswerkzaamheden altijd de eerst de motor uitschakelen en de bougiedop eruit trekken.
• Motor kan nalopen. Na het uitschakelen controleren of de motor stilstaat.
• Bij onderhouds- en reinigingswerkzaamheden aan het mes altijd werkhandschoenen dragen!

■ Grasopvangvoorziening regelmatig controleren op goede werking en slijtage
■ Het apparaat na ieder gebruik reinigen
■ Apparaat niet met water schoonspuiten. Indringend water kan tot storingen leiden (ontstekingssysteem, carburateur)
■ Mes regelmatig controleren op beschadigingen
■ Defecte geluidsdempers altijd vervangen

Grasmaaier kantelen

Afhankelijk van de motorproducent moet:

■ de carburateur / het luchtfilter naar boven wijzen (26)
■ de bougie naar boven wijzen (27)

Bedieningshandleiding van de motorproducent in acht nemen!

Mes bijslijpen / vervangen

■ Stomp of beschadigd mes enkel bij een servicepunt of een geautoriseerd vakbedrijf laten slijpen / vervangen
■ Bijgeslepen messen moeten uitgebalanceerd zijn
Niet uitgebalanceerde messen veroorzaken sterke trillingen en beschadigen de grasmaaier.

Let op!

Startaccu opladen (optie)

De startaccu is onderhoudsvrij en wordt normaliter door de grasmaaier geladen.

In uitzonderingsgevallen moet de accu door de gebruiker worden geladen:

■ Voordat de grasmaaier voor het eerst in gebruik wordt genomen
Bij een lege accu, voor de winterpauze of na langere stilstandstijden (> 6 maanden)

Werkwijze voor het opladen:

1. Lader uit het accuhuis nemen.
2. Accukabel van de motorkabel losmaken ( 28).
3. Accukabel met laderkabel verbinden ( 29).
4. Lader aan het stroomnet aansluiten. De spanning van het stroomnet moet overeenkomen met de bedrijfsspanning van de lader.

De laadtijd bedraagt ca. 36 uur.

Enkel de meegeleverde originele lader gebruiken.

Let op!

• Startaccu enkel in droge, goed geventileerde ruimtes laden.
• Grasmaaier tijdens het laden niet aanzetten.

Motoronderhoud

Motorolie verversen

1. Een geschikte bak klaarzetten om de olie op te vangen.
2. Olie via de olievulopening volledig laten uitstromen of afzuigen.

De afgewerkte motorolie op een milieuvriendelijke manier afvoeren!

Wij adviseren u om de afgewerkte olie in een gesloten tankje af te geven bij het recyclingcentrum of bij een klantenservice locatie.

Afgewerkte olie moet u

• niet bij het afval voegen
• niet in de riolering of afvoer gieten
• niet op de grond uitgieten

Luchtfilter vervangen

■ Aanwijzingen van de motorproducent in acht nemen.

Bougie vervangen

■ Aanwijzingen van de motorproducent in acht nemen.

Wielaandrijving (optie)

Bowdenkabel instellen

Wanneer de wielaandrijving bij draaiende motor niet meer kan worden in- of uitgeschakeld moet de betreffende bowdenkabel worden bijgesteld.

Let op!

Bowdenkabel enkel bij uitgeschakelde motor verstellen.

1. Het verstelstuk aan bowdenkabel in de richting van de pijl draaien (30).
2. Voor het controleren van de instelling de motor starten en de wielaandrijving inschakelen.
3. Wanneer de wielaandrijving nog steeds niet werkt, moet de grasmaaier naar een servicepunt of een geautoriseerd vakbedrijf worden gebracht.

Aandrijfwiel met olie insmeren

■ Aandrijfwiel op de aandrijfas van tijd tot tijd insmeren met spuitolie

De aandrijving van de wielaandrijving is onderhoudsvrij.

Opslag

Let op! - Explosiegevaar!

Apparaat niet bij open vuur of warmtebronnen opslaan.

■ Motor laten afkoelen
■ Om bij het opslaan plaats te besparen kunt u de duwbeugel inklappen (31, 32)
■ Apparaat droog en op een voor kinderen niet toegankelijke plaats opslaan
■ Startaccu vorstvrij opslaan
■ Startaccu van tijd tot tijd bijladen
■ Benzinetank legen
■ Bougiedop eruit trekken

Reparaties

Reparatiewerkzaamheden mogen enkel worden uitgevoerd in servicepunten en geautoriseerde vakbedrijven.

Afvoer

Apparaten, batterijen of accu's die niet meer worden gebruikt niet bij het huisvuil gooien!

Verpakking, apparaat en accessoires zijn gemaakt van recyclebare materialen en moeten ook als zodanig worden afgevoerd.

Hulp bij storingen

Let op!

Mes en motoras mogen niet worden uitgelijnd.

Storing Oplossing
Motor slaat niet aan • Benzine	vullen• Gashendel op „start“ zetten• Choke inschakelen• Motorschakelbeugel naar de duwbeugel duwen• Bougie controleren, indien nodig vervangen• Luchtfilter reinigen• Maaimes vrijdraaien• Startaccu bijladen• Op gemaaid vlak starten
Motorprestatie schiet te kort •	Snijhoogte corrigeren• Maaimes bijslijpen / vervangen• Uitwerpkanaal / behuizing reinigen• Luchtfilter reinigen• Werksnelheid verlagen
Niet zuiver maaien • Maaimes	bijslijpen / vervangen• Snijhoogte corrigeren
Grasopvangbox vult niet voldoende	• Snijhoogte corrigeren• Gras laten drogen• Maaimes bijslijpen / vervangen• Rooster van de grasopvangbox schoonmaken• Uitwerpkanaal / behuizing reinigen
Wielaandrijving werkt niet • Bowdenkabel bijstellen
Wielen draaien niet bij ingeschakelde aandrijving	• Wielschroeven bijdraaien• Wielnaaf defect• V-snaar defect• Werkplaats van klantenservice raadplegen
Apparaat trilt buitengewoon sterk	• Maaimes controleren

Bij storingen die niet in deze tabel zijn beschreven of die u niet zelf kunt verhelpen verzoeken we u contact op te nemen met onze geautoriseerde klantenservice.

In de volgende gevallen is er altijd een inspectie door een vakman nodig:

■ als het tegen een obstakel gereden is
■ als de motor plotseling stilvalt
bij drijfwerkschade
als de V-snaar defect is
als een mes verbogen is
als de motoras is verbogen

EG-conformiteitsverklaring

■ zie montagehandleiding

Garantie

Eventuele materiaal- of fabricagefouten aan het apparaat verhelpen we gedurende de wettelijke termijn voor garantieaanspraken naar onze keuze door reparatie of een vervangende levering. Deze garantietermijn wordt bepaald door de wetgeving in het land, waar het apparaat is gekocht.

Onze garantietoezegging geldt enkel bij: De garantie vervalt bij:

■ correcte behandeling van het apparaat
■ inachtneming van de bedieningshandleiding
■ gebruik van originele reserveonderdelen

■ pogingen tot reparatie van het apparaat
■ technische wijzigingen aan het apparaat
- gebruik dat niet in overeenstemming is met de bestemming (bijvoorbeeld bedrijfsmatig of gemeentelijk gebruik)

Uitgesloten van de garantie zijn:

■ lakschade die is veroorzaakt door normale slijtage

■ slijtageonderdelen, die op de kaart met reserveonderdelen zijn gekenmerkt met de omkadering XXX XXX (X)
■ verbrandingsmotoren – hiervoor gelden de aparte garantiebepalingen van de betreffende motorfabrikant

Bij garantieaanspraken kunt u zich met deze garantieverklaring en het aankoopbewijs wenden tot de distributeur of de bevoegde klantenservice bij u in de buurt. Met deze garantietoezegging blijven de wettelijke aanspraken bij gebreken van de koper tegenover de verkoper onverkort van kracht.
