Produkta veids	Zāles pļāvējs ar benzīna motoru
Zīmols	AL-KO
Modelis	Premium 521 SPA
Motors	Bezsvina benzīns (4 takti)
Pļaušanas platums	51 cm (aptuvens)
Pļaušanas augstums	Regulējams centrāli, pa asi vai individuāli (vairāki līmeņi)
Zāles savācējs	Jā, ar līmeņa indikatoru
Iedarbināšana	Manuāla (starteris) vai elektriska (pēc izvēles)
Transmisija	Piedziņas riteņi un Vario (ātruma kontrole) pēc izvēles
Asmens sajūgs	Pēc izvēles (ļauj ieslēgt/izslēgt asmeni, motoram darbojoties)
Drošība	Drošības stienis, deflektora vāks, avārijas apturēšana
Smalcinātāja komplekts	Pēc izvēles (zāles smalcināšana)
Sānu izmešana	Pēc izvēles (sānu izmešanas kanāls)
Svars	Aptuveni 30 kg (aptuvens)
Izmēri (G x P x A)	Aptuveni 140 x 55 x 110 cm (aptuvens)
Motoreļļa	Aptuveni 0,6 L (atbilstoši ražotāja ieteikumiem)
Regulārā apkope	Asmens asināšana/nomaiņa, eļļas maiņa, gaisa filtrs, aizdedzes svece, akumulators
Garantija	Likuma noteikta (atbilstoši iegādes valstij)

Bieži uzdotie jautājumi - Premium 521 SPA AL-KO

Kā iedarbināt aukstu motoru?

Novietojiet gāzes sviru pozīcijā Start (vai starteris atkarībā no modeļa). Pavelciet drošības stieni pret stūri un turiet to. Ātri pavelciet iedarbināšanas trosi, tad ļaujiet tai lēnām uztīties. Kad motors ir silts (15-20 s), pārslēdziet starteri uz darba pozīciju.

Ko darīt, ja motors neiedarbojas?

Pārbaudiet benzīna līmeni, aizdedzes sveci (tīra un pareiza atstarpe), gaisa filtru (tīru). Pārliecinieties, ka drošības stienis ir pareizi novilkts. Ja aprīkots ar elektrisko starteri, pārbaudiet akumulatoru. Skatiet problēmu novēršanas tabulu rokasgrāmatā.

Kā regulēt pļaušanas augstumu?

Izslēdziet motoru un gaidiet, līdz asmens apstājas. Atbilstoši modelim: izmantojiet centrālo regulējumu (poga + rokturis) vai regulēšanu pa asi (svira). Pārliecinieties, ka visi riteņi ir uz viena līmeņa. Nekad neregulējiet augstumu, motoram darbojoties.

Kā uzstādīt smalcinātāja komplektu?

Apturiet motoru un gaidiet, līdz asmens apstājas. Noņemiet zāles savācēju. Paceliet deflektora vāku un ievietojiet smalcinātāja komplektu izmešanas atverē, līdz tas nofiksējas. Izmantojiet to tikai tad, ja zāles garums ir mazāks par 8 cm.

Kā iztukšot zāles savācēju?

Izslēdziet motoru un gaidiet, līdz asmens apstājas. Paceliet deflektora vāku, atāķējiet savācēju un izvelciet to, velkot uz aizmuguri. Iztukšojiet to, tad novietojiet atpakaļ, pieķerot pie turētājiem. Līmeņa indikators paceļas, kad savācējs ir pilns.

Kā apkopt pļaušanas asmeni?

Pirms jebkādas iejaukšanās izslēdziet motoru un noņemiet aizdedzes sveces vadu. Valkājiet cimdus. Noņemiet asmeni, asiniet to vai nomainiet, ja nepieciešams. Pārbaudiet līdzsvaru; nelīdzsvarots asmens rada vibrācijas. Nepieciešamības gadījumā vērsieties pie profesionāļa.

Kā nomainīt motoreļļu?

Novietojiet savākšanas trauku zem motora. Noņemiet eļļas uzpildes vāciņu. Nolieciet pļāvēju uz aizdedzes sveces pusi (auksts motors). Ļaujiet eļļai pilnībā izplūst. Uzlieciet atpakaļ vāciņu, uzpildiet ar jaunu eļļu (aptuveni 0,6 L atbilstoši ieteikumam). Izlietoto eļļu nododiet pārstrādes centrā.

Kā uzlādēt startera akumulatoru (elektriskie modeļi)?

Atvienojiet akumulatora vadu no motora vada. Pievienojiet oriģinālo lādētāju akumulatora vadam, pēc tam kontaktligzdai. Uzlāde ilgst aptuveni 36 stundas. Nedarbiniet pļāvēju uzlādes laikā. Uzlādējiet to pirms pirmās lietošanas un pēc ilgākas pauzes (>6 mēneši).

Kā lietot Vario transmisiju?

Vario transmisija ļauj nepārtraukti mainīt ātrumu uz priekšu. Darbiniet sviru tikai motoram darbojoties. Lai palielinātu ātrumu, pavelciet sviru uz priekšu; lai samazinātu, uz aizmuguri. Pielāgojiet ātrumu augsnes un zāliena stāvoklim.

Ko darīt neparastu vibrāciju gadījumā?

Nekavējoties apturiet motoru un noņemiet aizdedzes sveces vadu. Pārbaudiet pļaušanas asmeni: vai tas ir bojāts, nelīdzsvarots vai nepareizi piestiprināts? Pārbaudiet arī motora vārpstu attiecībā uz deformāciju. Ja nepieciešams, nomainiet asmeni vai konsultējieties ar speciālistu.

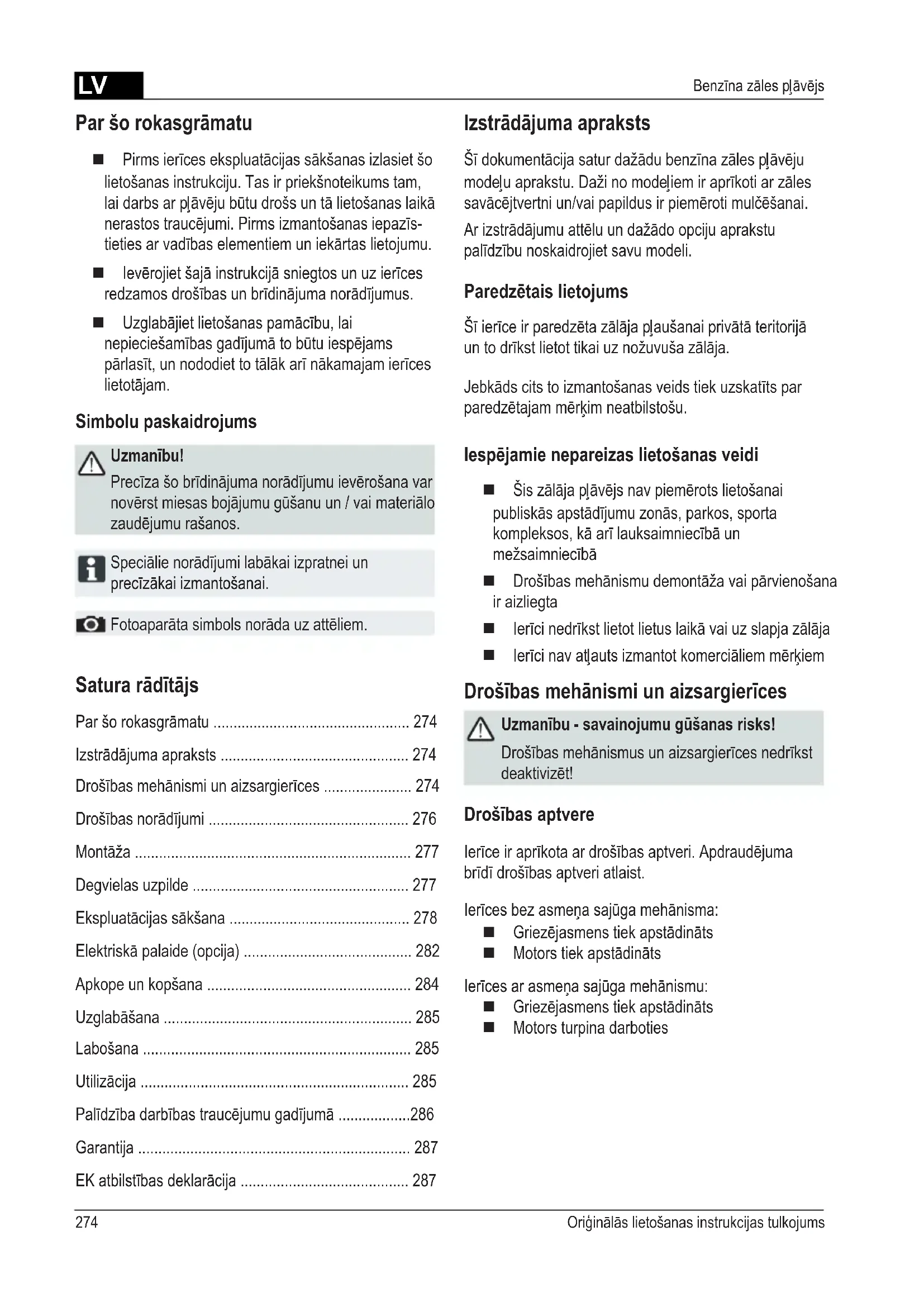

LIETOŠANAS INSTRUKCIJA Premium 521 SPA AL-KO

Pirms ierīces ekspluatācijas sākšanas izlasiet šo lietošanas instrukciju. Tas ir priekšnoteikums tam, lai darbs ar plāvēju būtu drošs un tā lietošanas laikā nerastos traucējumi. Pirms izmantošanas iepazīstieties ar vadības elementiem un iekārtas lietojumu.
■ levērojiet šajā instrukcijā sniegtos un uz ierīces redzamos drošības un brīdinājuma norādījumus.
Uzglabājiet lietošanas pamācību, lai nepieciešamības gadījumā to būtu iespējams pārlasīt, un nododiet to tālāk arī nākamajam ierīces lietotājam.

Simbolu paskaidrojums

Uzmanību!

Precīza šo brīdinājuma norādījumu ievērošana var novērst miesas bojājumu gūšanu un / vai materiālo zaudējumu rašanos.

Speciālie norādījumi labākai izpratnei un precīzākai izmantošanai.

Fotoaparāta simbols norāda uz attēliem.

Satura rādītājs

Par šo rokasgrāmatu 274

Izstrādājuma apraksts 274

Drošības mehānismi un aizsargierīces 274

Drošības norādījumi 276

Montāža 277

Degvielas uzpilde 277

Ekspluatācijas sākšana 278

Elektriskā palaide (opcija) 282

Apkope un kopšana 284

Uzglabāšana 285

Labošana 285

Utilizācija 285

Palīdzība darbības traucējumu gadījumā .....286

Garantija 287

EK atbilstības deklarācija 287

Izstrādājuma apraksts

Šī dokumentācija satur dažādu benzīna zāles plāvēju modelu aprakstu. Daži no modeliem ir aprīkoti ar zāles savācējtvertni un/vai papildus ir piemēroti mulčēšanai.

Ar izstrādājumu attēlu un dažādo opciju aprakstu palīdzību noskaidrojiet savu modeli.

Paredzētais lietojums

Šī ierīce ir paredzēta zālāja plaušanai privātā teritorijā un to drīkst lietot tikai uz nožuvuša zālāja.

Jebkāds cits to izmantošanas veids tiek uzskatīts par paredzētajam mērķim neatbilstošu.

lespējamie nepareizas lietošanas veidi

■ Šis zālāja plāvējs nav piemērots lietošanai publiskās apstādījumu zonās, parkos, sporta kompleksos, kā arī lauksaimniecībā un mežsaimniecībā
■ Drošības mehānismu demontāža vai pārvienošana ir aizliegta
■ lerīci nedrīkst lietot lietus laikā vai uz slapja zālāja
■ lerīci nav atļauts izmantot komerciāliem mērķiem

Drošības mehānismi un aizsargierīces

Uzmanību - savainojumu gūšanas risks!

Drošības mehānismus un aizsargierīces nedrīkst deaktivizēt!

Drošības aptvere

Ierīce ir aprīkota ar drošības aptveri. Apdraudējuma brīdī drošības aptveri atlaist.

lerīces bez asmeņa sajūga mehānisma:

■ Griezējasmens tiek apstādināts
■ Motors tiek apstādināts

lerīces ar asmeņa sajūga mehānismu:

■ Griezējasmens tiek apstādināts
■ Motors turpina darboties

Atvairītājs

Atvairītājs pasargā no nopļautā zālāja izsviešanas gaisā.

1	Startera trose 9 Griešanas augstuma regulētājs*
2	Palaide, apstādināšana* 10 Asmeņa sajūga mehānisms*
3	Riteņu piedziņas mehānisms* 11 Bezpakāpju variātora pārnesumkārba*
4	Drošības aptvere 12 Lietošanas instrukcija
5	Ergonomisks augstuma regulētājs * 13 Izsviedes ieliktnis*
6	Iepildes līmeņa indikators* 14 Noslēgvāks*
7	Atvairītājs* 15 Mulčēšanas komplekts*
8	Zāles savācējtvertne* * atkarībā no modela

Simboli uz ierīces

	Uzmanību!Lietojot ievērot īpašu piesardzību.		Pirms darbošanās ar griezejmehānismu atvienot aizdedzes sveču kontaktspraudni.
	Pirms ekspluatācijas sākšanas izlasīt lietošanas instrukciju!		Atlaist motora bremzi.
	Nepieļaut trešo personu uzturēšanos riska zonā! leslē		dziņas mehānismu.
	Rokas un kājas turēt pienācīgā attālumā no griezejmehānisma!	/	Gāzes tālvadības sistēma palaidei / apstādināšanai.
	levērot attālumu līdz riska zonai.

Papildu simboli ierīcēm ar elektrisko palaidi

Pieslēguma vadu turēt pienācīgā attālumā no griezējasmeņiem.

Pirms apkopes darbu veikšanas vai esot bojātam kabelim, ierīci vienmēr atvienot no elektrotīkla.

Drošības norādījumi

Uzmanību!

lerīci lietot tikai tad, ja tā ir pilnīgā tehniskā kārtībā!

Uzmanību - savainojumu gūšanas risks!

Drošības mehānismus un aizsargierīces nedrīkst deaktivizēt!

Uzmanību - ugunsgrēka izcelšanās risks!

Ar degvielu uzpildītas iekārtas neuzglabāt ēkās, kurās benzīna tvaiki var nonākt saskarē ar atklātu uguni vai dzirkstelēm!

Nodrošināt, lai nodalījumā ap motoru, izpūtēju, akumulatora kārbu, degvielas tvertni neuzkrātos nopļautās zāles, benzīna un ellas atliekas.

Nepielaut trešo personu uzturēšanos riska zonā

lekārtas vadītājs vai lietotājs ir atbildīgs par ne-laimes gadījumiem, kas skar citas personas vai to īpašumu

Bērni un citi cilvēki, kuri nav iepazinušies ar šīs lietošanas instrukcijas saturu, ierīci darbināt nedrīkst

levērot vietējos priekšrakstus attiecībā uz ierīces apkalpojošā personāla minimālo vecumu

Nelietot ierīci, ja tās lietotājs atrodas alkohola, narkotiku vai medikamentu izraisītā reibuma stāvoklī

Valkāt piemērotu aizsargapgērbu garas bikses

stabilus apavus ar neslīdošu zoli dzirdes aizsargus

Strādājot nogāzēs

vienmēr pievērst uzmanību tam, lai būtu ienemta stabila darba pozīcija

vienmēr plaut škērseniski attiecībā pret nogāzi, nekad nepļaut virzienā uz augšu vai uz leju nepļaut nogāzēs ar kāpumu, kas pārsniedz 20°

esiet īpaši piesardzīgi, veicot apgriešanās manevru

Ar ierīci strādāt tikai pietiekamas redzamības apstāklos, ko nodrošina dienas gaisma vai mākslīgais apgaismojums

Nevirzīties ar ķerneni, tās daļām un apģērbu tuvu klāt pie griezējmehānisma

levērot ekspluatācijas valstī spēkā esošos ierīces darbināšanas laiku

Neatstāt ekspluatācijai gatavu ierīci bez uzraudzības

Pļaut tikai ar asu griezējasmeni

Nekad nedarbināt ierīci, ja ir bojātas tās aizsargierīces / aizsargrežgi

Nekad nedarbināt ierīci, ja tai nav pilnībā uzstādītas visas aizsargierīces (piemēram: atvairītājs, zāles savākšanas ierīces)

Pirms katras lietošanas reizes pārbaudīt, vai ierīcē nav radušies bojājumi, pirms tālākas lietošanas bojātās detaļas nomainīt

Izslēgt motoru, nogaidīt, līdz ierīce ir pilnībā apstājusies, un atvienot aizdedzes sveču kontakt-spraudni

dodoties prom no ierīces

pēc tam, kad tikuši konstatēti darbības traucējumi

pirms blokējumu novēršanas

pirms aizsērējumu likvidēšanas

pēc saskares ar svešķermeņiem

ja iekārtas darbības laikā konstatēti traucējumi un neierastas vibrācijas

Pirms atkārtotas zāles plāvēja iedarbināšanas un darba atsākšanas pārbaudiet, vai ierīcē nav radušies bojājumi, un veiciet nepieciešamos labošanas darbus.

Uzspraust aizdedzes sveces un iedarbināt motoru pēc darbības traucējumu novēršanas (skat darbības traucējumu tabulu) un ierīces pārbaudes

pēc ierīces tīrīšanas

Rūpīgi pārbaudīt visu plaujamo teritoriju, aizvākt visus atrastos svešķermenus

Īpašu piesardzību ievērot, apgriežot zāles plāvēju plaušanai pretējā virzienā vai zāles plāvēju velkot tuvāk sev

Nebraukt ar zāles plāvēju uz škēršjiem (piem., zariem, koku saknēm)

■ Nopļauto zāli izņemt tikai tad, kad ir apstādināts motors

Škērsojot ar zāles plāvēju virsmu, kas nav plaujamā virsma, izslēgt motoru / griezējasmeni

■ lerīci nekad necelt vai nenest ar ieslēgtu motoru

■ Neēst un nedzert degvielas vai motorellas iepildes laikā

■ Neieelpot benzīna tvaikus

■ Vadiet iekārtu sološanas ātrumā

■ Pirms izmantošanas pārbaudīt, vai uzgriežni, skrūves un tapas ir cieši nostiprinātas.

Montāža

Nemt vērā klāt pievienotās montāžas instrukcijas norādes.

Uzmanību!

lerīci drīkst darbināt tikai tad, kad ir pilnībā pabeigta tās piederumu montāža.

Degvielas uzpilde

Pirms ekspluatācijas sākšanas nepieciešams zāles plāvējā iepildīt degvielu.

Brīdinājums - ugunsgrēka izcelšanās risks!

Benzīnam un ellai piemīt visaugstākā uzliesmošanas pakāpe!

Vienmēr ievērot klāt pievienotās motora ražotāja sastādītās lietošanas instrukcijas norādes.

Ekspluatācijas vielas

	Benzīns Motorella
Marka parastais	benzīns/ svinu nesaturošais benzīns	skatīt motora ražotāja norādes
lepildāmais daudzums	skatīt motora ražotāja norādes	apm. 0,6 l

Drošiba

Bridinājums!

Nekad nedarbināt motoru slēgtās telpās. Saindēšanās risks!

■ Benzīnu un ellu drīkst uzglabāt tikai šim mērķim piemērotās tvertnēs
■ Benzīnu un ellu iepildīt vai tvertni iztukšot tikai, motoram esot atdzisušam
■ Neiepildīt benzīnu un ellu, motoram darbojoties
■ Nepārpildīt tvertni (benzīns izplešas)
■ Degvielas uzpildes laikā nesmēkēt
■ Neatvērt degvielas tvertnes vāciņu motora darbības laikā vai, motoram esot karstam
■ Bojātu tvertni vai tvertnes vāciņu nomainīt
■ Tvertnes vāciņu vienmēr cieši noslēgt
■ Ja notikusi benzīna noplūde:

■ nedarbināt motoru
izvairīties no aizdedzināšanas mēģinājumu veikšanas
notīrīt ierīci

■ Ja notikusi motorellas noplüde:

nedarbināt motoru
izplūdušo motorellu savākt, izmantojot ellas absorbentus vai lupatiņu un veikt noteikumiem atbilstošu utilizāciju
notīrīt ierīci

Izlietoto ellu:

■ neizmest sadzīves atkritumos
■ neliet kanalizācijas sistēmās, notekcaurulēs vai uz augsnes

Mēs rekomendējam izlietoto ellu, ievietotu slēgtā tvertnē, nodot otrreizējās pārstrādes punktā vai klientu apkalpošanas centrā.

Degvielas uzpilde

1. Noskrūvēt tvertnes vāciņu, novietot to uz tīras virsmas.
2. Benzīna iepildei izmantot piltuvi.
3. Tvertnes iepildes atveri cieši noslēgt un iztīrīt.

Motorellas uzpilde

1. Noskrūvēt ellas iepildes atveres vāciņu, novietojot to uz tīras virsmas.
2. Ellas iepildei izmantot piltuvi.
3. Ellas iepildes atveri cieši noslēgt un iztīrīt.

Ekspluatācijas sākšana

Uzmanību!

Ja griezējmehānisms vai stiprinājuma detaļas ir valīgas, bojātas vai nolietotas, ierīci darbināt nedrīkst!

Pirms katras ierīces ieslēgšanas reizes veiciet vizuālu pārbaudi.

Kameras simbols, kas ir redzams nākamajās lappusēs, norāda uz attēliem, 4–7. lpp.

Griešanas augstuma noregulēšana

Uzmanību - savainojumu gūšanas risks!

Griešanas augstumu regulēt tikai tad, kad ir izslēgts ierīces motors un griezējasmens nekustas.

- Visus riteņus vienmēr noregulēt vienādā griešanas augstumā.

- Griešanas augstums ir atkarīgs no modela.

Centrālā regulēšana (1)

1. Centrālās regulēšanas mehānisma pogu turēt nospiestu (1/1).

Isāka zālāja iegūšanai centrālā augstuma regulēšanas mehānisma rokturi spiest uz leju (1/2)

Garāka zālāja iegūšanai centrālā augstuma regulēšanas mehānisma rokturi vilkt uz augšu (1/2)

Centrālā augstuma regulēšanas mehānisma pakāpe tiek uzrādīta (1/3)

1. Pogu atlaist nepieciešamajā griešanas augstumā.

Asu regulēšana vai centrālā regulēšana (2, 3)

1. Atblokēšanas sviru spiest sāniski un pieturēt.
2. Sviru bīdīt pa kreisi vai pa labi nepieciešamajā griešanas augstumā.
3. Laut svirai nofiksēties.
4. Raudzīties, lai visiem riteniem būtu vienāda fiksācijas pozīcija.

Atsevišku riteņu ātrā regulēšana vai asu regulēšana (4)

1. Atblokēšanas sviru spiest sāniski un pieturēt.
2. Sviru bīdīt pa kreisi vai pa labi nepieciešamajā griešanas augstumā.
3. Laut svirai nofiksēties.
4. Raudzīties, lai visiem riteniem būtu vienāda fiksācijas pozīcija.

Atsevišku riteņu regulēšana (C)

1. Atskrūvēt riteņa skrūvi.
2. Riteņa skrūvi iespraust nepieciešamā griešanas augstuma caurumā.
3. Riteņa skrūvi pievilkt.
4. Raudzīties, lai visiem riteniem būtu vienāda cauruma pozīcija.

Centrālā asu regulēšana (C)

1. Abus īkškus uzlikt uz asu galiem.
2. Pirkstus novietot zem plāvēja korpusa.
3. Asi ar abiem ikškiem izvilkt no līdzšinējā griešanas augstuma padzilinājuma.
4. Asi ar abiem īkškiem pievilkt pie nepieciešamā griešanas augstuma padzilinājuma un ľaut nofiksēties.
5. Raudzīties, lai visiem riteniem būtu vienāda fiksācijas pozīcija.

Plaušana ar zāles savācējtvertni

Uzmanību - savainojumu gūšanas risks!

Zāles savācējtvertni noņemt vai piestiprināt tikai, motoram esot izslēgtam un griezējasmenim nekustoties.

1. Pacelt atvairītāju un zāles savācējtvertni iekabināt turētājā (8).

lepildes līmeņa indikators

lepildes līmeņa indikators gaisa plūsmas iedarbības rezultātā plaušanas laikā tiek spiests uz augšu (7a).

Zāles savācējtvertnei esot pilnai, iepildes līmeņa indikators piegul tvertnei (7b). Zāles savācējtvertni nepieciešams iztukšot.

Zāles savācējtvertnes iztukšošana

1. Pacelt atvairītāju.
2. Izkabināt zāles savācējtvertni un izņemt to, velkot uz atpakal (8).
3. Iztukšot zāles savācējtvertni.
4. Pacelt atvairītāju un zāles savācējtvertni iekabināt atpakal turētājā (8).

Pļaušana bez zāles savācējtvertnes

Uzmanību!

Bez zāles savācējtvertnes atļauts pļaut tikai tad, ja darbojas atvairītāja vērpes atsperes.

Atvairītājs, pateicoties atsperu spēkam, pieguļ pie zāles plāvēja korpusa. Tādējādi nopļautā zāle tiek izviesta apakšā atpakalejošā virzienā.

Mulčēšana, izmantojot mulčēšanas komplektu (opcija)

Mulčešanas gadījumā nopļautā zāle netiek savākta, bet gan paliek uz zāliena. Mulča aizsargā augsnì no izžūšanas un apgādā to ar barības vielām.

Visefektīvākie rezultāti tiek sasniegti, regulāri veicot atkārtotu apgriešanu apm. par 2 cm. Tikai jauna zāle ar mīkstiem lapu audiem satrūd īsā laikā.

■ Zāles augstums pirms mulčēšanas: maksimāli 8 cm
■ Zāles augstums pēc mulčēšanas: vismaz 4 cm

Soju ātrumu pielāgot mulčēšanas procesam, neiet pārāk ātri.

Mulčešanas komplekta ievietošana

Uzmanību - savainojumu gūšanas risks!

Mulčešanas komplektu uzstādīt vai noņemt, motoram esot izslēgtam un griezējasmenim nekustoties.

1. Noņemt zāles savācējtvertni ( 8).
2. Pacelt atvairītāju un mulčēšanas komplektu ievietot izsviedes kanālā (9). Blokētājmehānismam ir jānofiksējas.

Ja mulčēšanas komplekts nenofiksējas, mulčēšanas komplektam un griezējasmenim var tikt nodarīti bojājumi.

Mulčešanas komplekta iznemšana

1. Pacelt atvairītāju.
2. Atlaist mulčešanas komplekta blokētājmehānismu (10/1).
3. Izvilkt mulčēšanas komplektu ( 10/2).

Plaušana ar sāna izsviedēju (opcija)

Uzmanību - savainojumu gūšanas risks!

Sāna izsviedēju nonemt vai piestiprināt tikai, motoram esot izslēgtam un griezējasmenim nekustoties.

Sāna izsviedēja ievietošana

1. Izņemt zāles savācējtvertni un ievietot mulčēšanas komplektu.
2. Atvāzt un pieturēt sāna izsviedēja pārsegu (11/1).
3. levietot sāna izsviedēja kanālu ( 11/2).
4. Pârsegu lêni vērt ciet. Pârsegs pasargā sāna izsviedēja kanālu no izkrišanas.

Sāna izsviedēja noņemšana

1. Atvāzt un pieturēt sāna izsviedēja pārsegu (11/1).
2. Izņemt sāna izsviedēju un aizvērt pārsegu (11/2).

Roktura augstuma noregulēšana (opcija)

Pogas regulēšana

1. Abas pogas pie augšējā balansiera turēt nospiestas un iestatīt nepieciešamo pozīciju (12/1).
2. Pogas atlaist, lai augšējais balansieris nofiksētos.

Spaiļu noregulēšana

1. Balansieri pieturēt un atlaist abas spailes (12/2).
2. Balansieri nostatīt nepieciešamajā pozīcijā.
3. Spailes aizvērt.

Motora palaide

Uzmanību - saindēšanās risks! Nekad nedarbināt motoru slēgtās telpās.

Uzmanību - savainojumu gūšanas risks! Palaides laikā ierīci nesagāzt.

• Motoru iedarbināt tikai tad, ja ir uzmontēts asmens (asmens kalpo kā pagriešanas masa)
• Silta motora iedarbināšanas laikā droseli vai iesmidzinātāja pogu NEIZMANTOT
• Nemainīt motora regulatora iestatījumus

■ lerīci neiedarbināt, ja izsviedes kanāls nav nosegts ar kādu no šādām detaļām:
Zāles savācējtvertne
Atvairītājs
Mulčēšanas komplekts
■ ledarbināšanas slēdzi lietojiet ar īpašu piesardzību, atbilstoši ražotāja norādījumiem
■ Raugieties, lai kājas atrastos pienācīgā attālumā no griezējmehānisma
■ lerīci iedarbināt vietā, kur zāle ir zema

Pozīciju simboli ierīcē:

Drosele*leslēgts Izslēgts
Gāzes tālvadības sistēma*PalaideApstādināšana
Gāzes tālvadības sistēma ar droseli*
Bezpakāpju variātora pārnesumkārba*Ātri Lēni
Asmeņa sajūga mehānisms*leslēgts Izslēgts

* atkarībā no modela

Manuālā palaide

bez gāzes tālvadības sistēma, ar droseli

Drosele

leslēgts

Izslēgts

1. Droseli iestatīt pozīcijā 1 (13/1).
2. Drošības aptveri pievilkt pie augšējā balansiera un pieturēt (17) – drošības aptvere nenofiksēsies.
3. Palaides trosi lēni izvilkt un pēc tam ľaut tai attīties atpakal (18).
4. Pēc motora uzsilšanas (apm. 15–20 sekundes) droseli iestatīt pozīcijā 2 (13/2).

Motoram ir fiksēts gāzes iestatījums.

Apgriezienu skaita regulēšana nav iespējama.

bez gāzes tālvadības sistēmas, ar iesmidzinātāju (16)

1. lesmidzinātāja pogu nospiest 3x, ar laika intervālu apm. 2 sekundes (16). Ja temperatūra ir zemāka par 10 °C, iesmidzinātāja pogu nospiest 5x.
2. Drošības aptveri pievilkt pie augšējā balansiera un pieturēt (17) – drošības aptvere nenofiksēsies.
3. Palaides trosi lēni izvilkt un pēc tam ľaut tai attīties atpakal (18).

Motoram ir fiksēts gāzes iestatījums.

Apgriezienu skaita regulēšana nav iespējama.

bez gāzes tālvadības sistēmas, bez iesmidzinātāja/droseles

1. Drošības aptveri pievilkt pie augšējā balansiera un pieturēt (17) – drošības aptvere nenofiksēsies.
2. Palaides trosi lēni izvilkt un pēc tam ľaut tai attīties atpakal (18).

Motoram ir fiksēts gāzes iestatījums.

Apgriezienu skaita regulēšana nav iespējama.

ar gāzes tālvadības sistēmu, ar droseli

Gāzes tālvadības sistēma ar droseli

1. Gāzes sviru iestatīt pozīcijā (140).
2. Drošības aptveri pievilkt pie augšējā balansiera un pieturēt (17) – drošības aptvere nenofiksēsies.
3. Palaides trosi lēni izvilkt un pēc tam ľaut tai attīties atpakal (18).
4. Pēc motora uzsilšanas (apm. 15–20 sekundes) gāzes sviru iestatīt pozīcijā starp 📋 un 📋 (14/2).

ar gāzes tālvadības sistēmu, bez iesmidzinātāja/droseles

Gāzes tālvadības sistēma

Palaide

Apstādināšana

1. Gāzes sviru iestatīt pozīcijā (201).
2. Drošības aptveri pievilkt pie augšējā balansiera un pieturēt (17) - drošības aptvere nenofiksēsies.
3. Palaides trosi lēni izvilkt un pēc tam ľaut tai attīties atpakal (18).
4. Pēc motora uzsilšanas (apm. 15–20 sekundes) gāzes sviru iestatīt pozīcijā starp 📋 un 📋 (20/).

ar gāzes tālvadības sistēmu, ar iesmidzinātāju (16)

Gāzes tālvadības sistēma Palaide Apstādināšana

1. Gāzes sviru iestatīt pozīcijā (201).
2. lesmidzinātāja pogu nospiest 3x, ar laika intervālu apm. 2 sekundes (16). Ja temperatūra ir zemāka par 10 °C, iesmidzinātāja pogu nospiest 5x.
3. Drošības aptveri pievilkt pie augšējā balansiera un pieturēt (17) - drošības aptvere nenofiksēsies.
4. Palaides trosi lēni izvilkt un pēc tam Įaut tai attīties atpakal (18).
5. Tiklīdz motors sāk darboties, gāzes sviru atbilstoši nepieciešamajam apgriezienu skaitam iestatīt pozīcijā starp un (20).

Elektriskā palaide (opcija)

Elektriskā palaide ar iesmidzinātāju (6)

1. Gāzes sviru iestatīt pozīcijā „PALAIDE“ ( 15/1).
2. lesmidzinātāja pogu nospiest 3x, ar laika intervālu apm. 2 sekundes (16). Ja temperatūra ir zemāka par 10 °C, iesmidzinātāja pogu nospiest 5x.
3. Drošības aptveri pievilkt pie augšējā balansiera un pieturēt (17) – drošības aptvere nenofiksēsies.
4. Aizdedzes atslēgu aizdedzes slēdzenē pagriezt līdz galam pa labi (19).
5. Tiklīdz motors sāk darboties, aizdedzes atslēgu atlaist (atgriežas atpakal pozīcijā „0“).
6. Gāzes sviru atbilstoši nepieciešamajam motora apgriezienu skaitam iestatīt pozīcijā starp un (5/2).

Elektriskā palaide bez iesmidzinātāja/droseles (15)

1. Gāzes sviru iestatīt pozīcijā „PALAIDE“ ( 15/1).
2. Drošības aptveri pievilkt pie augšējā balansiera un pieturēt (17) – drošības aptvere nenofiksēsies.
3. Aizdedzes atslēgu aizdedzes slēdzenē pagriezt līdz galam pa labi (19).
4. Tiklīdz motors sāk darboties, aizdedzes atslēgu atlaist (atgriežas atpakal pozīcijā „0“).
5. Gāzes sviru atbilstoši nepieciešamajam motora apgriezienu skaitam iestatīt pozīcijā starp un (15/2).

Asmeņa sajūga mehānisms (opcija)

Asmeņa sajūga mehānisms leslēgts Izslēgts

Ar asmens sajūga mehānisma palīdzību iespējams griezējasmeni saslēgt un atslēgt motora darbības laikā.

Griezējasmeņa saslēgšana

1. Drošības aptveri vilkt pie augšējā balansiera un pieturēt (17) - Drošības aptvere nenofiksēsies.
2. Sajūga sviru bīdīt virzienā, kās vērsts prom no kermena (21/1) - Griezējasmens tiek saslēgts.

Griezējasmeņa atslēgšana.

1. Atlaist drošības aptveri ( 25).
2. Griezējasmens tiek atslēgts.
3. Sajūga svira atgriežas sākuma stāvoklī (21/2).

Motora izslēgšana

lerīce bez asmeņa sajūga mehānisma

1. Gāzes sviru iestatīt pozīcijā
2. Atlaist drošības aptveri ( 25).
3. Motors izslēdzas.

Uzmanību - smagi miesas bojājumi sagriežoties!

Motors var turpināt darboties inerces režīmā. Pēc izslēgšanas pārliecināties, ka motors ir apstājies.

lerīce ar asmeņa sajūga mehānismu

Asmeņa sajūga mehānisms leslēgts Izslēgts

1. Atlaist drošības aptveri ( 15).

2. Gāzes sviru iestatīt pozīcijā (20/2) - Motors izslēdzas.

Uzmanību - smagi miesas bojājumi sagriežoties!

Motors var turpināt darboties inerces režimā. Pēc izslēgšanas pārliecināties, ka motors ir apstājies.

Riteņu piedziņas mehānisms (opcija) (2)

Uzmanību!

Pärnesumkārbu pieslēgt klāt tikai motoram darbojoties.

Riteņu piedziņas mehānisma ieslēgšana

1. Pārnesumkārbas slēguma aptveri spiest pret augšējo balansieri un pieturēt (22) – pārnesumkārbas slēguma aptvere nenofiksēsies.
2. Riteņu piedziņas mehānisms tiek ieslēgts.

Riteņu piedziņas mehānisma izslēgšana

1. Pārnesumkārbas slēguma aptveri atlaist ( 24).
2. Riteņu piedziņas mehānisms izslēdzas.

Bezpakāpju variātora pārnesumkārba (Speed Control) (opcija)

Bezpakāpju variātora pārnesumkārba Ātri Lēni

Izmantojot bezpakāpju variātora pārnesumkārbu, bezpakāpju režīmā iespējams mainīt zāles plāvēja braukšanas ātrumu.

Uzmanību!

Sviru darbināt tikai motora darbības laikā. Pārslēgšana bez motora piedziņas mehānisma var nodarīt bojājumus piedziņas mehānismam.

■ Lielāka ātruma sasniegšanai svirā (23) vilkt virzienā (3/2)
Mazāka ātruma sasniegšanai sviro(23) vilkt virzienā (23/1)

Braukšanas ātrumu vienmēr pielāgot tābrīža aug-snes un zālāja stāvoklim.

Apkope un kopšana

Uzmanību - savainojumu gūšanas risks!

• Pirms visu apkopes un kopšanas darbu veikšanas vienmēr izslēgt motoru un atvienot aizdedzes sveču kontaktspraudni.
• Motors var turpināt darboties inerces režimā. Pēc izslēgšanas pārliecināties, ka motors ir apstājies.
• Veicot griezējasmens apkopi vai izpildot pie tā kopšanas darbus, vienmēr nēsāt darba cimdus!

■ Regulāri pārbaudīt zāles savākšanas mehānisma darbību un nodiluma pakāpi
■ lerīci iztīrīt pēc katras lietošanas reizes
■ Neapšlakstīt ierīci ar ūdeni Tās iekšpusē iekļuvis ūdens var izraisīt darbības traucējumus (aizdedzes sistēmā, karburatorā)
■ Regulāri pārbaudīt, vai griezējasmenī nav radušies bojājumi
■ Nomainīt bojātos skaņas slāpētājus

Plāvēja sasvēršana

Atkarībā no motora ražotāja:

■ karburatoram / gaisa filtram ir jābūt vērstam uz augšu (26)
■ aizdedzes svecei ir jābūt vērstai uz augšu (27)

levērot motora ražotāja lietošanas instrukcijas norādes!

Griezējasmeņa atkārtota asināšana / nomaiņa

■ Neasus vai bojātus griezējasmenus drīkst nodot asināšanai / nomaiņai tikai kādā no servisa centriem vai pilnvarotā specializētajā darbnīcā
Atkārtoti uzasinātiem griezējasmeņiem nepieciešams veikt balansēšanu

Uzmanību!

Neizbalansēti asmeņi rada pārāk stipras vibrācijas un nodara bojājumus plāvējam.

Startera akumulatora uzlāde (opcija)

Startera akumulatoram apkope nav nepieciešama un to normālos apstāklos uzlādē pats plāvējs.

Iznēmuma gadījumos akumulatora uzlāde ir jāveic lietotājam:

■ pirms pirmreizējās plāvēja ekspluatācijas
■ ja akumulators ir izlādējies, pirms ziemas pārtraukuma vai ilgāku dīkstāvju gadījumā (> 6 mēneši)

Lādēšanas process:

1. Izņemt lādētāju no akumulatora kārbas.
2. Akumulatora kabeli atvienot no motora kabela (28).
3. Akumulatora kabeli savienot ar lādētāja kabeli (29).
4. Lādētāju pieslēgt pie elektrotīkla. Elektrotīkla spriegumam ir jābūt vienādam ar lādētāja darba spriegumu.

Aptuvenais lādēšanas laiks ir 36 stundas. Izmantot tikai klāt pievienoto originālo lādētāju.

Uzmanību!

• Startera akumulatoru uzglabāt tikai sausās, labi vēdinātās telpās.
• Lādēšanas laikā zāles plāvēju nedarbināt.

Motora kopšana

Motorellas nomaina

1. Ellas izlaišanai sagatavot piemērotu ellu.
2. Ellai caur ellas iepildes atveri laut pilnībā iztecēt ārā vai veikt ellas izsūkšanu.

Nolietoto ellu utilizēt videi nekaitīgā veidā!

Mēs rekomendējam izlietoto ellu, ievietotu slēgtā tvertnē, nodot otrreizējās pārstrādes punktā vai klientu apkalpošanas centrā.

Izlietoto ellu

▪ neizmest sadzīves atkritumos
- neliet kanalizācijas sistēmā vai notekcaurulēs
- neliet uz augsnes

Gaisa filtra nomaiņa

■ levērot motora ražotāja norādes.

Aizdedzes sveces nomaina

■ levērot motora ražotāja norādes.

Riteņu piedziņas mehānisms (opcija)

Boudena troses iestatīšana

Ja motora darbības laikā riteņu piedziņas mehānismu vairs nav iespējams ieslēgt- vai izslēgt, jāpieregulē attiecīgā Boudena trose.

Uzmanību!

Boudena trosi pārregulēt tikai, motoram esot izslēgtam.

1. Regulēšanas detalu pie Boudena troses grieziet bultiņas virzienā (30).
2. Lai pārbaudīt iestatījumu, iedarbināt motoru un ieslēgt riteņu piedziņas mehānismu.
3. Ja ritenu piedziñas mehanisms vēl aizvien nedarbojas, zāles plāvējs ir jānogādā servisa centrā vai pilnvarotā specializētā darbnīcā.

Dzenošā zobrata ellošana

■ Laiku pa laikam ar izsmidzināmi ellu ieellot zobratu uz dzenošas vārpstas

Riteņu piedziņas mehānisma pārnesumkārbai apkope nav nepieciešama.

Uzglabāšana

Uzmanību - sprādzienbīstamība!

lerīci neuzglabāt atklātu liesmu vai karstuma avota tuvumā.

■ Laut motoram atdzist
Lai plāvējs uzglabāšanas laikā aizņemtu pēc iespējas mazāk vietas, nolaist uz leju augšējo balansieri (31, 32)
■ lerīci uzglabāt sausā vietā, kurai nevar pieklūt bērni un citas nepiederošas personas
■ Startera akumulatoru uzglabāt no sala iedarbības aizsargātā vietā
■ Laiku pa laikam veikt startera akumulatora lādēšanu
■ Iztukšot benzīna tvertni
■ Izvilkt aizdedzes sveču kontaktspraudnus

Labošana

Labošanas darbus drīkst veikt tikai servisa centru un pilnvarotu specializētu darbnīcu speciālisti.

Utilizācija

Nolietotas ierīces, baterijas vai akumulatorus nedrīkst izmest kopā ar mājsaimniecības atkritumiem!

lepakojums, ierīce un tās piederumi ir ražoti no otrreiz pārstrādājamiem materiāliem un tie ir atbilstoši jāutilizē.

Palīdzība darbības traucējumu gadījumā

Uzmanību!

Asmeņus un motora vārpstu nedrīkst taisnot.

Traucējumi Risinājums
Motors nesāk darboties▪ lepildīt degvielu▪ Gāzes sviru iestatīt pozīcijā „Palaide“▪ Ieslēgt droseli▪ Motora slēdža aptveri spiest augšējā balansiera virzienā▪ Pārbaudīt aizdedzes sveces, nepieciešamības gadījumā nomainīt▪ Iztīrīt gaisa filtru▪ Brīvi pagriezt plaušanas asmeni▪ Veikt startera akumulatora papildu lādēšanu▪ ledarbināt ierīci uz nopļautas virsmas
Motora jauda samazinās▪ Izmainīt griešanas augstumu▪ Atkārtoti uzasināt / nomainīt plaušanas asmeni▪ Iztīrīt izsviedes kanālu /korpusu▪ Iztīrīt gaisa filtru▪ Samazināt darba ātrumu
Nevienmērīgs plāvums▪ Atkārtoti uzasināt / nomainīt plaušanas asmeni▪ Izmainīt griešanas augstumu
Zāles savācējtvertne tikai daļēji savāc nopļauto zāli	▪ Izmainīt griešanas augstumu▪ Laut zālājam nožūt▪ Atkārtoti uzasināt / nomainīt plaušanas asmeni▪ Iztīrīt zāles savācējtvertnes režģi▪ Iztīrīt izsviedes kanālu / korpusu
Nedarbojas riteņu piedziņas mehānisms	▪ Pieregulēt Boudena trosi▪ Bojāta kīlsiksna▪ Doties uz klientu apkalpošanas centra darbnīcu▪ Likvidēt netīrumus riteņu piedziņas mehānismā, zobsiksnā un pārnesumkārbā▪ Tukšgaitas sajūgus (dzenošo zobratu uz dzenošās vārpstas) ieelļot ar izsmidzināmo elļu
Riteņi, esot ieslēgtai pārnesumkārbai, negriežas	▪ Pievilkt riteņu skrūves▪ Bojāta riteņa rumba▪ Bojāta kīlsiksna▪ Doties uz klientu apkalpošanas centra darbnīcu
Ierīce neparasti stipri vibrē▪ Pārbaudīt plaušanas asmeni

Darbības traucējumu gadījumā, kas nav aprakstīti šajā tabulā vai kurus jūs pats nespējat novērst, lūdzam vērsties mūsu atbildīgajā klientu apkalpošanas centrā.

Pārbaudes veikšana pie speciālista ir nepieciešama vienmēr:

pēc uzbraukšanas uz škēršla
pēkšni apstājoties ierīces motoram
pārnesumkārbas bojājumu gadījumā
bojātas kīlsiksnas gadījumā
asmeņa saliekšanās gadījumā
■ motora vārpstas saliekšanās gadījumā

EK atbilstības deklarācija

■ skatīt montāžas instrukciju

Garantija

lespējamos materiāla vai ražošanas brākus ierīcē mēs novērsīsim atbilstoši likumā noteiktajam noilguma terminam attiecībā uz garantijas prasībām, paturot tiesības izvēlēties starp labošanu vai jaunas preces piegādi. Noilguma terminš tiek noteikts, vadoties pēc tās valsts spēkā esošās likumdošanas, kurā ierīce tika nopirkta.

Mūsu garantijas pakalpojumi ir spēkā tikai tad, ja: Garantija zaudē savu spēku, ja:

■ ierīce tiek lietota pareizā veidā
■ tiek ievēroti lietošanas instrukcijas norādījumi
■ tiek izmantotas originālās rezerves daļas

■ ierīcē ir veikti labošanas mēginājumi
■ ierīcē ir veiktas tehniska rakstura izmaiņas
- ierīce netiek izmantota atbilstoši paredzētajam mērķim (piem., ierīce tiek izmantota komerciāliem vai sabiedriskā labuma mērķiem)

Garantija neattiecas uz:

krāsas bojājumiem, kas radušies normāla nolietojuma rezultātā

dilstošajām detalām, kas rezerves daļu kartē ir atzīmēti ar rāmīti XXX XXX (X)

■ iekšdedzes motoriem – uz tiem attiecas atseviški attiecīgo motoru ražotāju garantijas sniegšanas noteikumi

Garantijas prasību gadījumā lūdzam jūs ar šo garantijas deklarāciju un pirkuma čeku doties pie jūsu tirdzniecības pārstāvja vai uz tuvāko oficiālo klientu apkalpošanas centru. Šī apņemšanās sniegt garantijas pakalpojumus neietekmē tiesības uz likumā noteikto pircēja garantijas prasību iesniegšanu iepretim pārdevējam.

Prie šio vadovo
