Producttype	Inductiekookplaat met geïntegreerde afzuigkap
Merk	Frilec
Model	COMO80802F
Afmetingen van de tafel (B x D x H)	780 x 520 x 8 mm (glas)

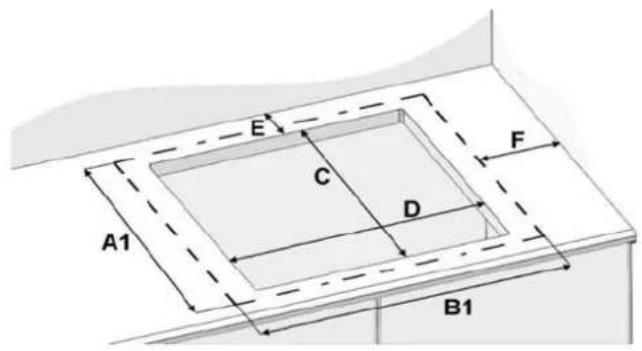

Uitsnijdafmetingen (B x D)	750 x 490 mm
Netto gewicht	Ongeveer 15 kg

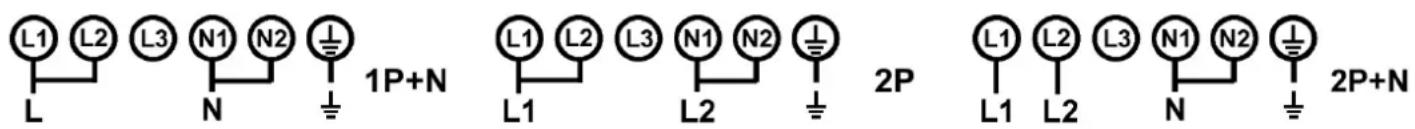

Elektrische voeding	230 V~ 50 Hz (eenfasig) of 400 V~ 50 Hz (tweefasig)
Maximaal totaal vermogen	7100 W
Aantal kookzones	4
Type kookzones	Inductie
Kookzones en vermogens	Links voor: 200x200 mm, 1400 W (Booster 2000 W) ; Links achter: 200x200 mm, 1400 W ; Rechts achter: Ø215 mm, 2300 W (Booster 3000 W, dubbele booster) ; Rechts voor: Ø175 mm, 1400 W
Boosterfunctie	Ja (op kookzone links voor en rechts achter; dubbele booster op rechts achter)
Bridge-functie	Ja (combinatie van 2 kookzones)
Warmhoudfunctie	Ja (70°C, max 2 u)
Stop&Go-functie (Pauze)	Ja
Timer	Ja, onafhankelijk per kookzone (1 min tot 1 u 59)
Geïntegreerde afzuigkap	Ja, met vermogensregeling (1-9) en booster

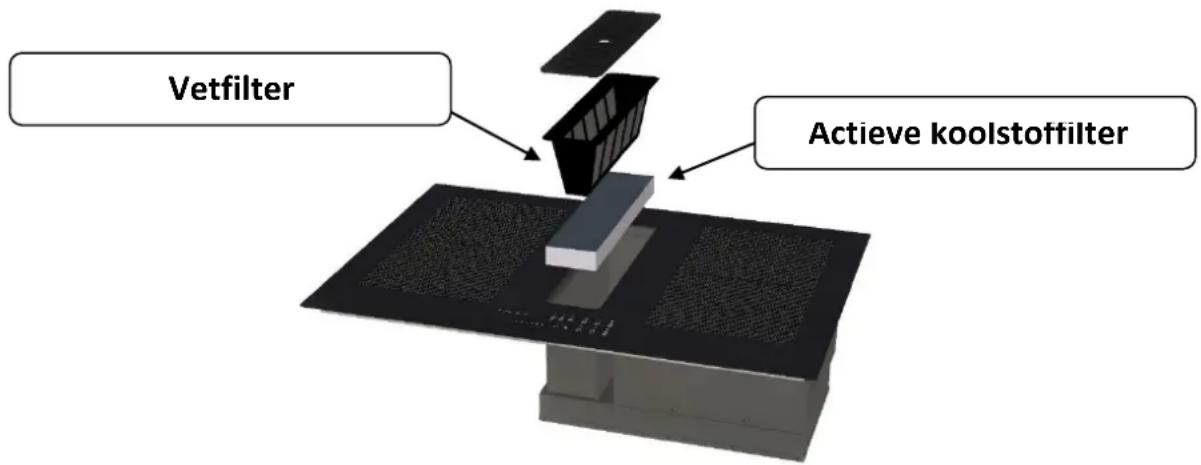

Vetfilter	Vaatwasbestendig
Actief koolstoffilter	Vervanging om de 6 maanden
Resterende warmte-indicator	Ja (symbool H)
Bedieningspaneelvergrendeling	Ja (behalve aan/uit-toets)
Reiniging van het glas	Water en afwasmiddel of speciaal keramisch kookplaat reinigingsmiddel
Beschermingsklasse	Y (inbouw)

Veelgestelde vragen - COMO80802F Frilec

Welke pannen gebruiken op de kookplaat?

Gebruik ferromagnetische pannen (staal, gietijzer, roestvrij staal met magnetische bodem). Controleer met een magneet: deze moet aan de bodem blijven kleven. Vermijd koper, aluminium, glas, keramiek.

Wat te doen als het symbool [U] verschijnt?

Het symbool [U] geeft aan dat er geen pan wordt gedetecteerd of dat deze ongeschikt is. Plaats een geschikte pan op de kookzone of vervang deze door een pan met een geschikte bodem.

Hoe reinig ik het keramisch glas zonder krassen?

Laat afkoelen en reinig vervolgens met een vochtige doek en een beetje afwasmiddel of een speciaal keramisch kookplaat reinigingsmiddel. Gebruik nooit schurende sponzen of metalen voorwerpen.

Hoe activeer ik de Boosterfunctie?

Veeg met uw vinger over de SLIDER tot het einde of druk direct op het uiteinde van de SLIDER. Het display toont [P]. Voor de dubbele booster, druk nogmaals. De functie duurt 5 minuten.

Hoe vergrendel ik het bedieningspaneel?

Nadat u de kookplaat heeft ingeschakeld, houdt u de toets van een zone 3 seconden ingedrukt en veegt u vervolgens met uw vinger over de SLIDER van links naar rechts. Het symbool [L] verschijnt. Om te ontgrendelen, veegt u van rechts naar links.

Wat te doen bij foutmelding [E]?

Haal de stekker uit het stopcontact en steek hem er weer in. Als het probleem aanhoudt, neem contact op met de klantenservice. Andere codes zoals [Er03] duiden op een geblokkeerde toets, [E2] op oververhitting, [E8] op een geblokkeerde luchtinlaat.

Hoe stel ik de timer in voor een kookzone?

Selecteer de zone, stel het vermogen in, druk op de []-toets van de timer en gebruik vervolgens de +/- toetsen om de tijd te kiezen (van 1 min tot 1u59). De timer telt automatisch af.

Moet de afzuigkap apart worden aangesloten?

Ja, de afzuigkap heeft een standaard 230 V~ 50 Hz stopcontact nodig naast de aansluiting van de kookplaat. Volg het aansluitschema in de handleiding.

Hoe reinig ik het vetfilter van de afzuigkap?

Het vetfilter is vaatwasbestendig op maximaal 60°C met een mild reinigingsmiddel. Plaats het in het onderste mandje. Na het drogen plaatst u het terug.

Wat is het maximale totale vermogen van de kookplaat?

Het maximale totale vermogen is 7100 W, verdeeld over de 4 kookzones. Het vermogensbeheer vermindert automatisch een andere zone als de Booster wordt geactiveerd om deze limiet niet te overschrijden.

GEBRUIKSAANWIJZING COMO80802F Frilec

Voorzorgsmaatregelen voor gebruik van het toestel

• Verwijder alle verpakkingen.
• De installatie en de elektrische aansluiting van het apparaat dienen aan een erkende vakman toevertrouwd te worden. De fabrikant kan niet verantwoordelijk gesteld worden voor eventuele schade voortkomend uit een foutieve inbouw of aansluiting.
• Het apparaat mag enkel gebruikt worden wanneer het gemonteerd en geïnstalleerd is in een meubel met een gehomologeerd en aangepast werkvlak.
• Het is enkel bestemd voor gewoon huishoudelijk gebruik (bereiding van voedingsmiddelen) met uitsluiting van alle ander huishoudelijk, commercieel of industrieel gebruik.
• Verwijder alle etiketten en zelfklevers van het vitrokeramische glas.
• Het apparaat niet ombouwen of wijzigen.
• De kookplaat dient niet als ondergrond of werkvlak.
• De veiligheid wordt enkel verzekerd wanneer het apparaat volgens de vereiste voorschriften op een aardleiding is aangesloten.
• Gebruik geen verlengkabel voor de aansluiting op het elektrische net.
• Het apparaat mag niet gebruikt worden boven een vaatwasmachine of een droogkast, de vrijgekomen damp kan de elektronische apparatuur beschadigen.
• Dit apparaat is niet bestemd voor gebruik met een externe tijdschakelklok of een afstandsbediening.

Gebruik van het apparaat

• Schakel de warmtebron na gebruik steeds uit.
• Waak steeds over bereidingen die oliën en vetten bevatten want deze kunnen vlug vlamvatten.
• Pas op voor brandwonden tijdens en na het gebruik van het apparaat.

- Kinderen het apparaat niet laten manipuleren.

- Verzeker u ervan dat geen enkele elektrische kabel van een vast of los apparaat met het warme kookvlak of met een warme kookpot in contact komt.

- Magnetisch gevoelige voorwerpen (creditcards, informatica diskettes, rekenmachines) mogen zich niet in de onmiddellijke nabijheid van het functionerende apparaat bevinden.

- Gebruik enkel de hiertoe voorziene kookpotten. Bij onverhoeds aanschakelen of restwarmte zouden andere materialen kunnen smelten of ontbranden.

- Bedek het apparaat nooit met een doek of een beschermblad. Het zou kunnen verhitten en ontvlammen.

- Kinderen jonger dan 8 jaar, personen van wie de psychische en of mentale capaciteit verminderd zijn en personen van wie de kennis onaangepast is, kunnen dit toestel enkel onder toezicht gebruiken of indien zij opgeleid zijn om dit toestel te gebruiken in veilige omstandigheden.

- Zij dienen daarbij op de hoogte te zijn van de mogelijke risico's die zich kunnen voordoen. Kinderen mogen niet met dit toestel spelen.

- Zonder toezicht van een volwassene kan het reinigen en onderhoud van dit toestel niet aan kinderen toevertrouwd worden.

- Metalen voorwerpen zoals messen, vorken, lepels en deksels mogen niet geplaatst worden op het glazen kookoppervlak omdat deze dan heet kunnen worden.

Voorzorgsmaatregelen tegen beschadiging

• Beschadigde kookpotten of kookpotten met ruwe bodem (niet geëmailleerd gietijzer) kunnen het glas beschadigen.
• De aanwezigheid van zand of andere schuurmaterialen kunnen het glas beschadigen.
• Laat geen voorwerpen (zelfs kleine) op het glas vallen.
• Vermijd het stoten van kookpotten tegen de rand van het glas.
• Verzeker u ervan dat de ventilatie van het apparaat verloopt volgens de instructies van de fabrikant.
• Plaats of laat geen lege kookpotten op de kookplaat.
• Vermijd het contact van suiker, synthetische stoffen of aluminiumfolie met de hete zones. Deze stoffen kunnen tijdens het afkoelen het vitrokeramische oppervlak doen barsten of aantasten: schakel het apparaat uit en verwijder ze onmiddellijk van de nog hete zones (opgepast: risico voor brandwonden)
• WAARSCHUWING: koken met vet of olie op een kookplaat zonder toezicht kan gevaarlijk zijn en kan brand tot gevolg hebben
• WAARSCHUWING: Houd toezicht tijdens het koken. Houd continu toezicht bij een kort kookproces.
• Risico van brand! Geen voorwerpen op de kookplaat leggen.
• Plaats nooit een warme kookpot op de bedieningszone.
• Indien er onder het inbouwapparaat een lade is, zorg dan voor een voldoende afstand (2 cm) tussen de inhoud van de lade en de onderkant van het apparaat teneinde een goede ventilatie te verzekeren.
• Leg geen ontvlambare voorwerpen (bvb. sprays) in de lade onder de kookplaat. Eventuele bestekbakken dienen in warmtebestendig materiaal te zijn uitgevoerd.

Voorzorgsmaatregelen bij defect van het apparaat

• Bij het vaststellen van een defect, het apparaat uitzetten en de elektrische toevoer uitschakelen.
• Schakel onmiddellijk de elektrische stroom van het apparaat uit indien er een barst of spleet in het vitrokeramische glas is en verwittig de dienst na verkoop.
• De herstellingen dienen enkel door gespecialiseerd personeel te worden uitgevoerd. In geen geval het apparaat zelf openen.
• WAARSCHUWING: Als het glazen kookoppervlak gebroken is, schakel het toestel uit om een mogelijke elektrische schok te voorkomen.

Andere voorzorgsmaatregelen

• Zorg ervoor dat de kookpot steeds in het midden van de kookzone staat. De bodem van de kookpot moet de kookzone zoveel mogelijk bedekken.
• Een magnetisch veld kan elektronische apparatuur beïnvloeden. Personen die een pacemaker dragen doen er goed aan eerst de verdeler of een arts te raadplegen.
• Gebruik geen synthetische of aluminium kookpannen: deze kunnen op de nog hete zones smelten.
• Vuur nooit blussen met water. Schakel de kookzone uit. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijks verstikken.

HET GEBRUIK VAN NIET GESCHIKTE POTTEN EN PANNEN OF VAN VERWIJDERBARE ACCESSOIRES OM POTTEN, NIET GESCHIKT VOOR INDUCTIE, OP TE WARMEN, VALT NIET ONDER DE GARANTIEVOORWAARDEN.

DE FABRIKANT KAN NIET VERANTWOORDELIJK GEHOUDEN WORDEN VOOR BESCHADIGINGEN AAN DE KOOKPLAAT EN HAAR OMGEVING DIE HIERVAN HET GEVOLG KUNNEN ZIJN.

Type	COMO8080-2F
Total vermogen	7100 W
Energieverbruik van de kookplaat EChob**	180.2 Wh/kg
Inductor links voor	200 x 200 mm
Detectie kookpan	∅ 90 mm
Normaal*	1400 W
Met Power*	2000 W
Gestandaardiseerde categorie van het kookgerei**	C
Energieverbruik ECcw**	181 Wh/kg
Inductor links achter	200 x 200 mm
Detectie kookpan	∅ 90 mm
Normaal*	1400 W
Met Power*	-
Gestandaardiseerde categorie van het kookgerei**	C
Energieverbruik ECcw**	184.4 Wh/kg
Inductor rechts achter	∅ 215 mm
Detectie kookpan	∅ 100 mm
Normaal*	2300 W
Met Power*	3000 W
Gestandaardiseerde categorie van het kookgerei**	D
Energieverbruik ECcw**	178 Wh/kg
Inductor rechts voor	∅ 175 mm
Detectie kookpan	∅ 90 mm
Normaal*	1400 W
Met Power*	-
Gestandaardiseerde categorie van het kookgerei**	B
Energieverbruik ECcw**	177.3 Wh/kg

* het vermogen kan variëren in functie van de afmetingen en het materiaal van de kookpotten
** berekend volgens de methoden voor het meten van de gebruikseigenschappen(EN 60350-2)

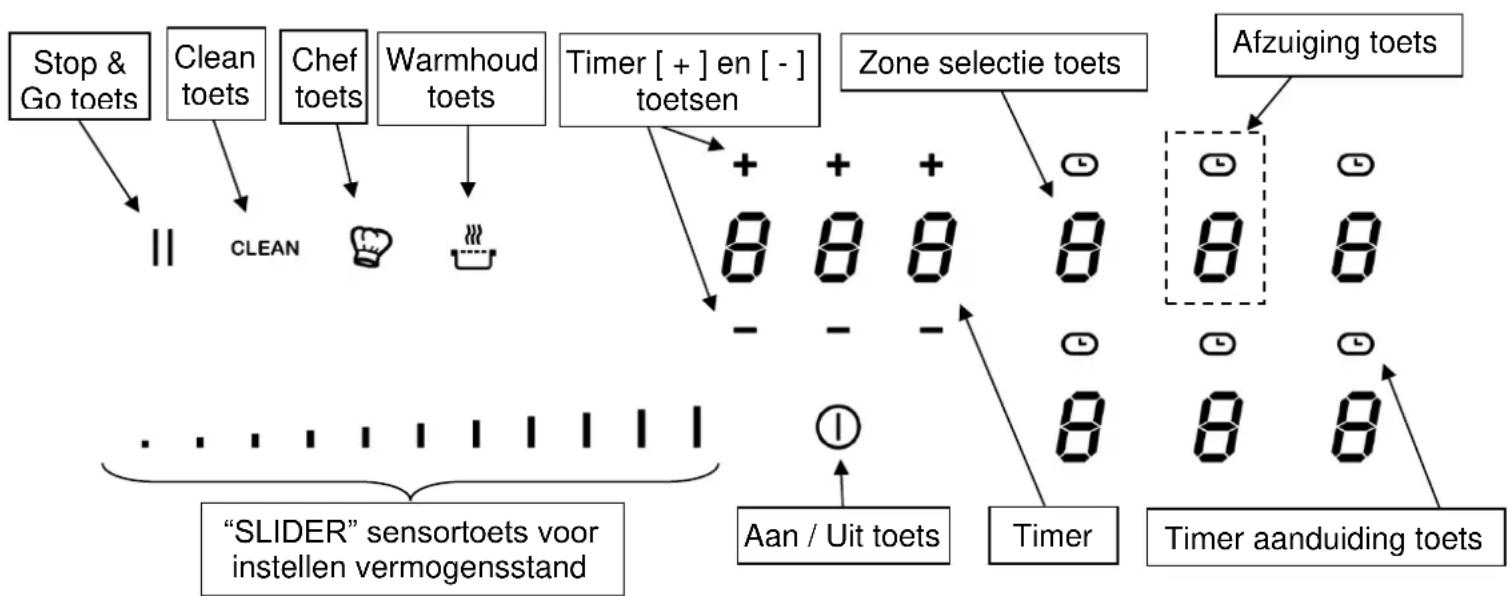

Bedieningspaneel

Display

Display Aanduiding Omschrijving

0 Nul Kookzone geactiveerd

1...9 Vermogensstand Keuze kookniveau

U Detectie kookpan Geen of onaangepaste kookpan

A Kookfunctie geactiveerd Aankookautomaat

E Foutmelding Defect elektronisch circuit

H Restwarmte aanduidding De kookzone is warm

P Booster Booster is geactiveerd

.. .. Dubbele Booster Dubbele Booster is geactiveerd

U Warmtebehoud Automatisch behoud op 70°

II Stop&Go Stop&Go is geactiveerd

7 Brug Beide kookzones zijn verbonden

L Vergrendeling De kookplaat is vergrendeld

Ventilatie

De koelingsventilator functioneert helemaal automatisch. Hij komt langzaam op gang zodra de door de elektronica vrijgekomen calorieën een bepaalde hoeveelheid overschrijden. De ventilatie schakelt naar de tweede snelheid over wanneer het kookvlak intensief gebruikt wordt. De ventilator vermindert snelheid en stopt automatisch zodra het elektronische circuit voldoende is afgekoeld.

Voor het eerste gebruik

Poets uw toestel met een vochtige doek en droog het af. Gebruik geen detergent, deze kan op het glas een blauwachtig waas doen verschijnen.

Principe van inductie

Onder elke kookzone bevindt zich een inductiespoel. Wanneer deze in werking is, produceert ze een variabel elektromagnetisch veld dat op zijn beurt inductiestroom produceert in de magnetische bodem van de kookpot. Hierdoor verwarmt de kookpot die op de kookzone staat.

Uiteraard zijn aangepaste kookpotten vereist:

• Aanbevolen zijn alle metalen kookpotten met magnetische basis (eventueel met een magneet te controleren) zoals: gietijzeren ketel, zwarte ijzeren pan, geëmailleerde metalen kookpotten, in inox met magnetische bodem, ...
• Uitgesloten zijn alle kookpotten in koper, inox, aluminium, glas, hout, keramiek, aardewerk, inox zonder magnetische bodem...

De inductie kookzone houdt onmiddellijk rekening met de afmeting van de gebruikte kookpot. Is de diameter te klein dan werkt de kookpot niet. De diameter varieert in functie van de diameter van de kookzone.

Wanneer de kookpot niet aan de kookplaat aangepast is, blijft het symbool [U] branden.

Sensortoetsen

Uw apparaat is uitgerust met sensortoetsen waarmee u de verschillende functies kan instellen. Het aanraken van de toets zet de functie in werking. Deze activering wordt weergegeven door een lichtje, een aflezing en/of een geluidssignaal.

Niet op meerdere toesten tegelijk duwen bij normaal gebruik.

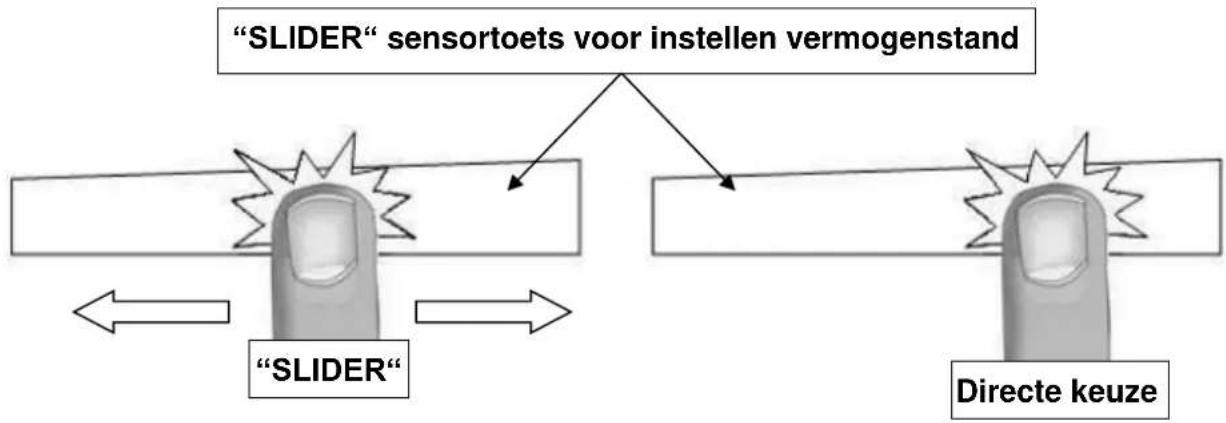

Sliderbediening en timerinstelling

Voor de selectie van het vermogen volstaat het om met uw vinger over de slider te glijden. U heeft ook de rechtstreekse toegang tot een bepaald niveau door met uw vinger het gewenste niveau rechtstreeks te selecteren.

"SLIDER" sensortoets voor instellen vermogenstand "SLIDER" Directe keuze

Inwerkingstelling

- In- en uitschakelen van de kookplaat:

Actie Bedieningspaneel

Display

Inschakelen

Druk 2 sec. op [ ]

[0]

①

Uitschakelen

Druk 2 sec. op [ ]

[H] of geen

aanduiding

- In- en uitschakelen van een kookzone:

Actie Bedieningspaneel

Display

Vermogensstand kiezen

Glijden over de "SLIDER"

[1] tot [P]

naar rechts of links

Uitschakelen

Glijden tot [0] over de "SLIDER" [0] of [H]

Indien binnen de 20 seconden geen regeling is uitgevoerd, valt de elektronica terug op de wachtpositie.

Detectie van de kookpot

Deze kookplaat is uitgerust met een interactief controlesysteem dat het gebruik van de kookplaat nog vereenvoudigd. Wanneer u een kookpot op de ingeschakelde kookplaat plaatst, wordt deze automatisch gedecteerd. Bovendien krijgt u een indicatie [0] welke slider u dient te gebruiken voor de desbetreffende zone.

De detectie van de kookpot verzekert een optimale veiligheid. De inductiekookplaat werkt niet:

- Indien er geen kookpot op de kookzone staat of wanneer de kookpot ongeschikt is voor inductie. In dit geval is het onmogelijk het vermogen op te voeren en het symbool [U] verschijnt op de display. Wanneer een kookpot op de kookzone wordt geplaatst verdwijnt de [U].

- De werking wordt onderbroken wanneer tijdens het koken de kookpot van de kookzone wordt genomen. Het symbool [U] verschijnt op de display. De [U] verdwijnt wanneer de kookpot terug op het kookvlak wordt geplaatst. Het koken gaat door op het voordien gekozen vermogen.

Schakel de kookzone uit na gebruik. De pandetectie [U] blijft dan niet actief.

Aanduiding restwarmte

Als na het uitzetten van de kookzones of het volledig uitzetten van de kookplaat, het glas boven de kookzones nog warm is, wordt dit aangegeven door [ H ].

Het symbool [ H ] gaat uit wanneer het glas boven de kookzones zonder gevaar kunnen aangeraakt kan worden. Zolang het lampje van de restwarmte blijft branden, de kookzones niet aanraken en geen enkel warmtegevoelig voorwerp op de kookzones plaatsen. Gevaar voor brand of brandwonden!

Booster functie en Dubbele Booster functie

De Booster functie [ P ] en Dubbele Booster [ „ II ] verlenen aan de gekozen kookzone een opgevoerd vermogen. Indien deze functie geactiveerd is, werken deze kookzones gedurende 5 minuten met een aanmerkelijk hoger vermogen.

Power is ontworpen om bijvoorbeeld snel grote hoeveelheden water te verwarmen, zoals bij de bereiding van pasta.

• In- en uitschakelen van Booster:

Actie Bedieningspaneel	Display
Booster inschakelen	Tot het einde van de « SLIDER » glijden of meteen op het einde van de “SLIDER” duwen	[ P ]
Booster uitschakelen	Glijden over de “SLIDER“	[ 9 ] naar [ 0 ]

• In- en uitschakelen van Dubbele Booster:

Actie Bedieningspaneel	Display
Booster inschakelen	Tot het einde van de « SLIDER »glijden of meteen op het eindevan de “SLIDER” duwen	[ P ]
Dubbele Booster inschakelen	Druk nogmaals einde van de “SLIDER”	[ „ „ en P ]
Dubbele Booster uitschakelen	Glijden over de “SLIDER“	[ P ] naar [ 0 ]

• Vermogensregeling:

De kookplaat is uitgerust met een begrenzing van het maximaal vermogen te bescherming van het apparaat.

Als deze vermogensgrens bij het inschakelen van een hoge kookstand of de powerfunctie wordt overschreden, reduceert het powermanagement de kookstand van de bijbehorende module-kookzone. De aanwijzing van deze kookzone knippert eerst, daarna wordt de maximaal mogelijke kookstand constant getoond.

Geselecteerde kookzone

[ P ] is zichtbaar

Andere kookzone (bijv.: kookstand 9)

[9] wordt tot [8] gereduceerd en knippert

Timer functie

De timerfunctie kan voor alle kookzones tegelijk gebruikt worden en dit met verschillende tijdsaanduidingen (van 0 tot 1H59 minuten) voor iedere zone.

• Regeling of wijziging van de kooktijd:

Actie	Bedieningspaneel	Display
Zone selecteren	Druk op de zone selectie toets	[0]
Vermogensstand kiezen	Glij over de “SLIDER”	[1] tot [P]
Timer activeren	Druk op de timer aanduiding [ ]	Timer instelling wordt net boven de zone selectie toets	getoond
Tijd verlagen	Druk op de betreffende [- ] toets	[60], 59, 58... van de timer
Tijd verhogen	Druk op de betreffende [ + ] toets		[1], 2, 3... van de timer

Na enkele seconden stopt de timer aanduiding toets [ ] met knipperen.

De kooktijd is ingesteld en begint te lopen.

• Kooktijd stoppen:

Actie	Bedieningspaneel	Display
Timer selecteren	Druk op de timer aanduiding [ ] Timer instelling wordt net boven de zone selectie toets getoond
Kooktijd stoppen	Druk op de [- ] toets(en) van de timer [ 000 ]

Indien meerdere timers actief zijn, herhaal bovenstaande stappen.

• Kookwekker functie:

De kookwekker functie is een onafhankelijke functie zonder dat een kookzone wordt gebruikt. Deze functie stopt automatisch vanaf het moment een kookzone ingeschakeld wordt. De kookwekker functie blijft verder lopen tot de ingestelde tijd is ingeschakeld zelfs indien de kookplaat uitgeschakeld wordt.

Actie	Bedieningspaneel	Display
Kookplaat inschakelen		Druk 2 sec. op [1]	[0]
Kookwekker activeren		Druk op [000] van de timer [000]
Tijd verlagen	Druk op de betreffende [-] toets	[60] 59, 58...
		van de timer
Tijd verhogen		Druk op de betreffende [+] toets	[1], 2, 3...

Na enkele seconden stopt de toets van de timer [ 000 ] met knipperen.

De kookwekker is ingesteld en begint te lopen.

- Automaisch uitschakelen op het einde van de kookwekker

Wanneer de ingestelde tijd is verlopen, knippert de timer [ 000 ] en een geluidssignaal weerklinkt. Druk op de timer toetsen [- ] en [ + ] om het geluid en knipperen te beëindigen.

Aankookautomaat functie

Alle kookzones zijn uitgerust met een aankookautomaat functie.

Als de aankookautomaat geactiveerd is, wordt de betreffende kookzone een bepaalde tijd op het hoogste vermogen ingeschakeld (aankoken). Daarna wordt automatisch teruggeschakeld naar de ingestelde vermogensstand. De aankooktijd hangt af van de ingestelde doorkooktijd (zie tabel).

- Inschakelen van de aankookautomaat:

Actie Bedieningspaneel Display

Vermogensstand selecteren Glij over de "SLIDER" tot [7] [7] knippert met [A]

(voorbeeld « 7 ») en houd 3 s ingedrukt

- Uitschakelen van de aankookautomaat:

Actie Bedieninspaneel Display

Zone selecteren Glij over de "Slider" [0] tot [9]

Stop&Go functie

Deze functie onderbreekt de activiteit van de kookplaat tijdelijk en laat een herstart met dezelfde instellingen toe.

• In -/ uitschakelen Stop&Go functie:

Actie Bedieningspaneel Display

Stop&go inschakelen Druk op [ II ] gedurende 2 s [ II ] licht op

Stop&go uitschakelen Druk op [ II ] gedurende 2 s Instellingen verschijnen

Herhaling functie

Als u de kookplaat tijdens het gebruik uitschakelt, kunt u met deze functie alle instellingen herstellen. Hiervoor moet u de kookplaat binnen 6 seconden na het uitschakelen weer in-schakelen

• Instellingen van alle kookzones
• Minuten en seconden van ingestelde timers
• Warmhoud functie
• Aankookautomaat

De recall functie toepassen:

• Druk 2 sec. op [ ] ^1
  • Daarna druk onmiddelijk op [ II ]

De voorgaande instellingen zijn weer actief

Warmhoud functie

Met de warmhoud functie maakt het mogelijk een temperatuur van ongeveer 70°C te bereiken en automatisch te behouden. Dit voorkomt dat vloeistoffen overlopen en dat uw gerechten aan de bodem van de kookpot gaan kleven. Deze functie kan op iedere kookzone afzonderlijk ingesteld worden.

- Warmhoud functie in - / uitschakelen

Actie	Bedieningspaneel	Display
Inschakelen	Druk op de toets [ ]	[u]	[w3x3]
Uitschakelen	Druk op de toets [ ]	[0]

De maximale warmhoudtijd bedraagt 2 uur.

Brug of automatische brug functie

Deze functie laat toe om 2 zones (voor en achter) om te vormen tot één grote zone en tegelijkertijd te laten werken en te bedienen als een standaard zone. Met deze functie wordt de Power functie enkel toegelaten op de linker en midden zones.

Actie Bedieningspaneel Display

Kookplaat inschakelen Druk 2 sec. op [ ] [0]

Brug functie inschakelen Plaats een pan op een van de twee

zones die overbrugd moeten worden

en druk tegelijkertijd op de

bijbehorende selectietoetsen [0] en [ ]

of

Automatisch: Zet een grote kookpot op

beide zones [ ] knippert

Druk op de "SLIDER" om te bevestigen [7]

Vermogensstand kiezen Glij over de "SLIDER" [1] to [9]

Brug functie stoppen Druk gelijktijdig op de 2 zone selectie [0]

Toetsen van de aanliggende zones

voor en achter

Vergrendeling bedieningspaneel

Om te vermijden dat de instellingen van de kookzones per ongeluk wijzigen, is deze uitgerust met een vergrendeling van het bedieningspaneel voor de kookplaat.

Actie	Bedieningspaneel	Display
Kookplaat inschakelen	Druk 2 sec. op [ ] Ⓐ [0]
Vergrendelen	Houd een zone selectie toets ingedrukt gedurende 3 seconden en glij over de “SLIDER” sensortoetsen van links naar rechts [L]
Kookplaat ontgrendelen	Houd een zone selectie toets ingedrukt gedurende 3 seconden en glij over de “SLIDER” sensortoetsen van links naar rechts [0] of [H]

"Chef" functie

Deze functie verandert de kookplaat in meerdere zones met verschillend vermogen. De zones worden hierbij automatisch in de brugfunctie ingeschakeld.

• Inschakelen/uitschakelen chef functie

Actie	Bedieningspaneel	Display
Chef functie inschakelen	Druk op [ ]	[3] en [7], [9] en [7]
Chef functie uitschakelen	Druk op [ ]	[0]

Clean Functie

Deze functie vergrendelt het bedieningspaneel (behalve de aan/uit-knop [ ① ]) gedurende 20 seconden en laat dan de tafel schoonmaken.

Actie	Bedieningspaneel	Display
Activeer de Clean	Druk toets [ Clean ]	[ L ] wordt weergegeven op alle huishoudens en en teller is weergegeven [ 20 ], [ 19 ], [ 18 ]...

De afzuiging starten

• Starten/stoppen van de afzuiging:

Actie	Bedieningspaneel	Display
Activeer de afzuiging	Druk op de afzuig selectietoets	[0]
Kies het vermogensniveau	Schuif op de "SLIDER"	[1] - [9]
Stop de afzuiging	Schuif de "SLIDER" naar links	[0]

Booster functie

Wanneer de functie is geactiveerd, werkt de afzuiging gedurende 10 minuten op het maximale vermogensniveau.

• Starten/stoppen van de boosterfunctie:

Actie	Bedieningspaneel	Display
Activeer de booster	SCHUIF tot het einde van de "SLIDER" of druk direct op het einde van de "SLIDER"	[ P ]
Stop de booster	Schuif op de "SLIDER"	[ 1 ] - [ 9 ]

Timer functie / na ventilatie

Deze functie maakt het mogelijk de afzuiging gedurende 15 minuten te laten werken na het uitschakelen van de kookplaat.

• Start de timer:

Actie	Bedieningspaneel	Display
Activeer de afzuiging	Druk op de toets voor afzuiging	[0]
Kies het vermogensniveau	Schuif op de "SLIDER"	[1]-[P]
Start de timer	Druk op [∅boven de toets voor afzuiging	[∅van de kap is aan,[015] op de timer display
• Stop de timer:
Actie	Bedieningspaneel	Display
Stop de timer	Druk op [∅boven de toets voor afzuiging	Niets

Automatische functie

Deze functie past automatisch het vermogen van de kap aan, afhankelijk van het vermogen van de kookzones.

• Activeer / deactiveer de automatische functie:

Actie	Bedieningspaneel	Display
Activeer de automatische afzuig functie	Druk 3 seconden op de toets voor afzuiging	[ A ]
de automatische afzuigfunctie uitschakelen	Druk 3 seconden op de toets voor afzuiging	[ 0 ]

Opmerking: het is mogelijk om snel het vermogen van de afzuiging te wijzigen wanneer de automatischefunctie is geactiveerd, door uw vinger over de "SLIDER" te schuiven.

Deze handeling stopt tijdelijk de automatische functie.

De automatische functie wordt opnieuw geactiveerd de volgende keer dat de kookplaat wordt geactiveerd.

SCHOONMAKEN EN ONDERHOUD VAN DE AFZUIGUNIT

Regelmatig reinigen van de afzuigmodule garandeert een correcte en foutloze werking en verlengt de levensduur van de afzuiging. Zorg ervoor dat u het vetfilter reinigt volgens de aanbevelingen van de fabrikant.

Filter reinigingsindicator

Wanneer de afzuiging aan staat en het vermogensniveau op [ 0 ] is ingesteld, wordt de resterende tijd voor het reinigen van het filter op het timerdisplay weergegeven. De standaardinstelling is 30 uur, maar u kunt deze instelling wijzigen als u dat wilt.

• Toon de resterende tijd:

Actie	Bedieningspaneel	Display
Activeer de afzuiging	Druk op de toets voor afzuiging	[ resterende tijd ]op het display van de timer

• Vetfilter reinigingsindicator:

Wanneer het vetfilter moet worden gereinigd, verschijnt op het timerdisplay [00h] en knippert er een punt op de keuzetoets van de afzuiging.

• Reset de resterende tijd voor het reinigen van het filter van de kap

Actie	Bedieningspaneel	Display
Activeer de kookplaat	Druk gedurende 2 sec op toets [ 1]	[0] en een punt knippert op de afzuiging selectietoets
Kies de afzuiging	Druk op de toets voor afzuiging	[0] en [00h] op de timerdisplay
Reset de teller	Druk op de timer toets gedurende 3 seconden	De laatste door de gebruiker gespecificeerde instelling is geactiveerd
Bevestig de instelling	Druk nogmaals op de timer toets	-

• Verander de resterende tijd voor het reinigen van het filter van de kap

Actie	Bedieningspaneel	Display
Activeer de kookplaat	Druk gedurende 2 sec op toets [ Ⓤ]	[0] en een punt knippert op de afzuig selectietoets
Kies de kap	Druk op de toets voor afzuiging	[ resterende tijd ]op het display van de timer
Verander de teller tijd	Druk 3 seconden op de timertoetsom de toets [ + ] of [ - ] in te stellen	[ resterende tijd ]op het display van de timer
Bevestig de instelling	Druk nogmaals op de timer toets	-

Reinigen van het vetfilter in de vaatwasser

Het vetfilter moet verticaal in de onderste korf worden geplaatst en worden gewassen bij maximaal 60°C met een mild afwasmiddel. Plaats na het reinigen het vetfilter terug in de kookplaat.

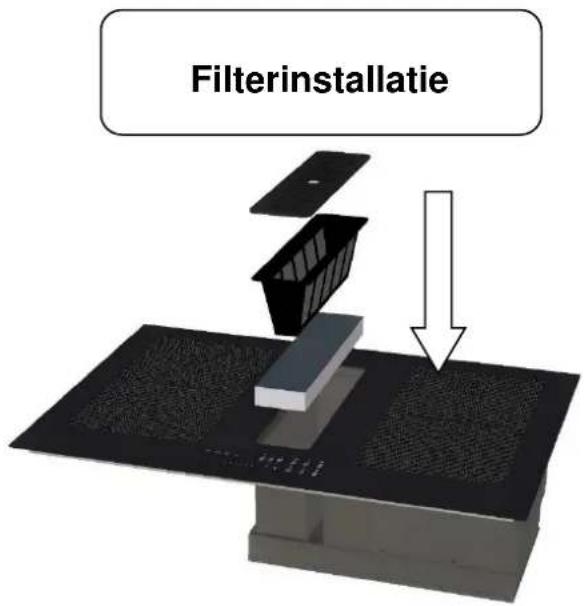

Vervanging van het actieve koolstofffilter (geplooid filter)

Het actieve koolstofffilter, dat wordt gebruikt voor de recirculatie en om de geuren op te vangen, moet na 150 uur gebruik worden vervangen.

Vetfilter Actieve koolstoffilter

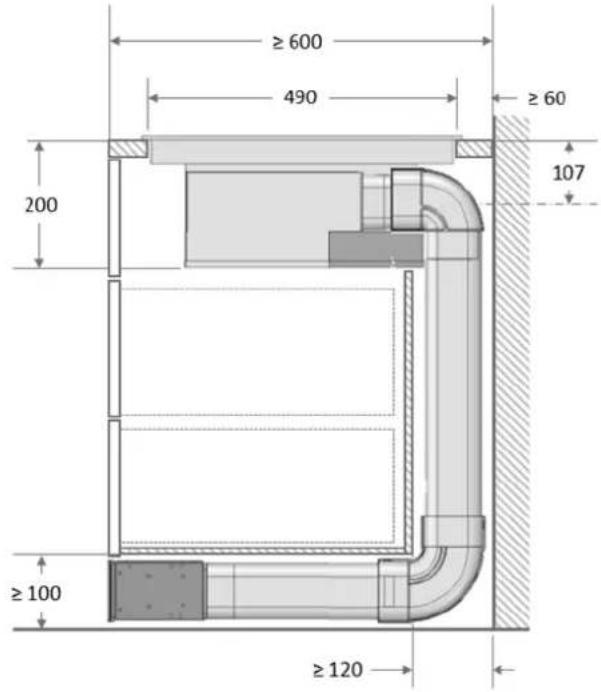

• De installatie van het toestel behoeft geen voormontage.
• De afzuigbuis, die niet is inbegrepen, behoeft een standaardafmeting van 222 x 89mm.
• Het plintrooster moet worden geïnstalleerd om de goede werking van het ventilatiesysteem te garanderen.

Aansluiting van de kap

De afzuigunit moet separaat worden aangesloten op een standaard stopcontact van 230 V\~50/60 Hz.

ONDERHOUD EN REINIGING

Laat het apparaat eerst afkoelen, anders is er risico voor brandwonden.

• Verwijder de kookresten met een beetje water met afwasproduct of een in de handel aanbevolen product voor vitrokeramisch glas.
• Gebruik in geen geval toestellen die met "stoom" of met "druk" werken.
• Geen voorwerpen gebruiken die het vitrokeramisch glas kunnen beschadigen (zoals schuursponzen of mespunten...)
• Gebruik geen schuurproducten, deze kunnen het apparaat beschadigen.
• Droog het apparaat met een propere doek.
• Verwijder onmiddellijk suiker of spijzen die suiker bevatten.

De kookplaat of de kookzone werkt niet:

• De kookplaat is slecht op het elektrisch net aangesloten.
• De veiligheidszekering is gesprongen.
• Kijk na of de vergrendeling niet is ingeschakeld.
• De tiptoetsen zijn met water of vet bespat.
• Er staat een voorwerp op de tiptoetsen.

Het symbool [U] licht op:

• Er staat geen kookpot op de kookzone.
• De kookpot is niet geschikt voor inductie.
• De diameter van de bodem van de kookpot is te klein in vergelijking met de kookzone.

Het symbool [ E ] licht op:

• Het elektronisch systeem is ontregeld.
• Ontkoppel de kookplaat en sluit opnieuw aan.
• Doe beroep op de dienst na verkoop.

Een enkele zone of alle zones vallen uit:

• De veiligheid is in werking getreden.
• Deze treedt in werking wanneer u vergeten heeft een kookzone uit te schakelen.
• De veiligheid treedt eveneens in werking wanneer één of meerdere tiptoetsen bedekt zijn.
• Een kookpan is leeg en de bodem is oververhit.
• De kookplaat beschikt eveneens over een automatische vermindering van het vermogen en van een automatische uitschakeling bij oververhitting.

De ventilator blijft doorwerken na het uitzetten van de kooktafel:

• Dit is geen defect, de ventilator beveiligt zo de elektronische apparatuur.
• De ventilator stopt vanzelf.

De bediening van automatisch koken treedt niet in werking:

• De kookzone is nog warm [ H ].
• Het maximum kookniveau staat aan [9].

Het symbool [U] licht op:

• Zie hoofdstuk "Warmhouden".

Het symbool [ II ] licht op:

- Zie hoofdstuk "Stop&Go".

Het symbool [ ] of [ Er03 ] licht op:

- Een voorwerp of vloeistof bedekt de toetsen van de bediening. Het symbool verdwijnt van zodra de toetsen vrijgemaakt of afgekuist zijn.

Het symbool [ E2 ] licht op:

- De kooktafel is oververhit, laat afkoelen, daarna kunt u ze weer terug inschakelen.

Het symbool [ E8 ] licht op:

- De luchttoevoer van de ventilator is afgesloten. Maak deze vrij.

Het symbool [ Er47 ] licht op:

- De kooktafel werd niet goed aan het netwerk aangesloten. Kijk de aanlsuiting na.

Indien één van deze foutmeldingen blijft verschijnen, kunt u de dienst na verkoop contacteren.

KOOKADVIES

Kwaliteit van de kookpotten

Aangepaste kookpotten: staal, geëmailleerd staal, gietijzer, inox met magnetische bodem, aluminium met magnetische bodem.

Niet aangepaste kookpotten: aluminium en inox zonder magnetische bodem, koper, messing, keramiek, porselein.

De fabrikanten vermelden of hun producten geschikt zijn voor inductie.

Om u ervan te verzekeren of de kookpotten geschikt zijn:

• Giet een beetje water in een kookpot en plaats deze op een inductie kookzone ingesteld op [9]. Het water moet binnen enkele seconden opwarmen.
• Houd een magneet tegen de bodem van de kookpot. De magneet moet blijven plakken.

Sommige kookpotten zoemen wanneer ze op een inductie kookzone geplaatst worden. Dit wil niet zeggen dat het apparaat defect is en het beïnvloedt geenszins het functioneren.

De kwaliteit van de bodem van de pan kan het bereidingsresultaat beïnvloeden, zoals het niet doorkoken van gerechten door te weinig vermogensopname of niet gelijke warmteverdeling.

Gebruik alleen pannen met een gladde bodem. Een ruwe bodem kan krassen op het glas van de kookplaat veroorzaken.

Gebruik waar mogelijk pannen met rechte rand. Bij pannen met schuine rand werkt de inductie ook bij de randen van de pan. Daardoor kan de rand van een pan verkleuren.

Afmetingen van de kookpotten

De kookzones passen zich in zekere mate automatisch aan de diameter van de kookpot aan. De bodem van deze kookpot dient wel een minimum diameter te hebben in functie van de diameter van de gekozen kookzone.

Plaats de kookpot goed in het midden van de kookzone teneinde een optimaal rendement van uw kooktafel te verkrijgen.

Voorbeelden van vermogenregeling

(de hieronder vermelde waarden zijn enkel richtgevend)

1 - 2	SmeltenOpwarmen	Sauzen, boter, chocolade, gelatineKant- en klaargerechten
2 - 3	OpzwellenOntdooien	Rijst, pudding en bereidde gerechtenGroenten, vis, diepgevroren producten
3 - 4	Stoom	Groenten, vis, vlees
4 - 5	Water	Gekookte aardappelen, soep, pastaVerse groenten
6 - 7	Zachtjes koken	Vlees, lever, eieren, braadworstenGoulash, rollade, pens
7 - 8	KokenBraden	Aardappelen, beignets,platte koeken
9	BradenOp kooktemperatuur brengen	Steaks, omelettenwater
P en „ „	Water koken	Aan de kook brengen van grotehoeveelheden water

MILIEUBESCHERMING

• De verpakkingsmaterialen zijn ecologisch en recyclebaar.
• De elektronische apparaten bevatten edele metalen. Informeer u bij uw administratie over de recyclagemogelijkheden.

Werp het apparaat niet weg met het huisvuil Doe beroep op de daartoe voorziene ophaaldienst of breng uw elektrisch apparaat naar het containerpark van uw gemeente

INSTALLATIEVOORSCHRIFTEN

De montage dient enkel door erkende specialisten te worden uitgevoerd.

De gebruiker dient de wetgeving en de normen van het land van zijn verblijfplaats na te leven.

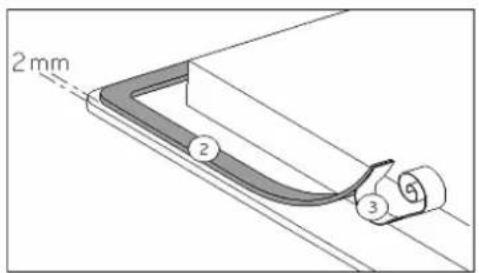

Plaatsen van de waterdichte strip

De zelfklevende strip geleverd met het apparaat vermijdt infiltratie in het meubel.

Het plaatsen dient met grote zorg volgens onderstaande tekening te worden uitgevoerd.

2mm 2 3 6

De beschermfolie (3) verwijderen en de dichtingstrip (2) op de rand van de kookplaat plakken op 2 mm van de buitenrand

Montage:

- Inbouwmaten:

Glas maat		Uitgesneden afmeting		Achter	Kant	Straal	Inbouwmontage		Diepte (voor inbouwmontage)
A1	B1	C	D	E_(min)	F_(min)	H	A2	B2	G
520	780	490	750	60	40	8	526	786	5

≥ 600 490 ≥ 60 200 107 ≥ 100 ≥ 120

Filterinstallatie

• De afstand tussen de uitsparing en de muur en/of een meubel moet minstens 40 mm bedragen.
• Het apparaat behoort wat brandveiligheid betreft tot het type Y. Alleen apparaten van dit type mogen met één kant naast een hoge kast of een muur worden ingebouwd. Let op: aan de andere kant mag geen enkel meubel of apparaat hoger zijn dan de kookplaat.
• Het werkblad moet met een hittebestendige lijm (75 °C) zijn verwerkt.
• De strips aan de muurranden dienen hittebestendig te zijn.
• De kookplaat mag niet boven een oven zonder ventilator, een vaatwasser, een wasmachine of een droogkast worden ingebouwd.
• Om een goede beluchting van de elektronica in de kookplaat te verzekeren moet onder de kookplaat een luchtspleet van 20 mm worden voorzien.
• Indien er zich een lade onder de kookplaat bevindt, mogen in deze lade geen ontvlambare voorwerpen (bijv. spuitbussen) worden bewaard.
• Tussen het apparaat en een afzuigkap moet de door de fabrikant aangegeven veiligheidsafstand worden in acht genomen. Bij gebrek aan gegevens moet deze afstand minstens 650 mm bedragen.
• De aansluitkabel van de kookplaat mag na het inbouwen aan geen enkele mechanische belasting, bijv. door een lade, onderhevig zijn.
• De snijvlakken van het werkblad dienen met een speciale lak, siliconenrubber of giethars te worden verzegeld om opzwellen door vochtigheid te verhinderen. Zorg ervoor dat de meegeleverde pakkingstrip zorgvuldig wordt opgeplakt.
• De kookplaat in geen geval met silicone vastkleven! Anders is het later niet meer mogelijk de kookplaat weer te verwijderen zonder ze te vernielen.
• Waarschuwing: Gebruik alleen kookplaat beschermrekken ontworpen door de fabrikant van de kookplaat, rekken die door de fabrikant aangeduid zijn als geschikt of beschermrekken geïntegreerd in het apparaat. Het gebruik van ongeschikte rekken kan ongelukken veroorzaken.
• De installatie van het apparaat vereist geen voorafgaande montage.
• De niet-meegeleverde afzuigleiding is standaard 222x89mm.

• Het plintrooster moet worden geïnstalleerd om een goede ventilatie te garanderen.

• De installatie en de aansluiting op het elektrische net mag enkel toevertrouwd worden aan een vakman (elektricien) die op de hoogte is van de voorgeschreven normen.

• Na het monteren moeten de stukken die onder spanning staan beschermd blijven.
• De nodige aansluitgegevens staan op het kenplaatje en het aansluitingsplaatje aan de onderkant van het apparaat.
• Het apparaat dient door middel van een meerpolige stroomonderbreker van het net gescheiden te zijn. Staat deze open (niet aangesloten), dan moet de contactopening minstens 3mm bedragen.
• Het elektrische circuit dient van het net gescheiden te zijn door middel van de nodige voorzieningen zoals bijvoorbeeld beveiligingsschakelaars, zekeringen, differentiële schakelaars en contacten.
• Indien het toestel niet voorzien is van een bereikbaar stopcontact, dan moeten middelen voor uitschakeling aan de vaste installatie toegevoegd worden inovereenstemming met de installatieregeling.
• De voedingsslang moet zo geplaatst worden zodat deze de hete delen van de kookplaat of de oven niet raakt.

Let op!

Dit apparaat is voorzien voor een aansluiting op een netspanning van 230V\~ 50 / 60 HZ Verbind steeds de aarding. Respecteer het aansluitingsschema.

De aansluitdoos bevindt zich onder de kookplaat.

Om het deksel te openen, gebruik een schroevendraaier en plaats deze in de 2 gleuven voor de 2 pijlen.

Netwerk	Aansluiting	Aansluitsnoer	Aansluitsnoer	Kaliber automaten
230 V~ 50/60 Hz	1 fase +N	3 x 2,5 mm ^2	H 05 VV - FH 05 RR - F	40 A *
400 V~ 50/60Hz	2 fasen + N	4 x 1,5 mm ^2	H 05 VV - FH 05 RR - F	25 A *

* berekend met de coëfficiënt van gelijktijdigheid volgens de standaard EN 60 335-2-6

L1 L2 L3 N1 N2 1P+N L N 2P L1 L2 L3 N1 N2 2P L2 2P+N

Aansluiting van de kookplaat:

Gebruik voor de verschillende aansluitmogelijkheden de messing verbindingsplaatjes die zich in de behuizing bevinden.

Eenfasige aansluiting 230 V \~ 1P+N

Plaats de 1e brug tussen de terminals L1 en L2, de 2e brug tussen de terminals L2 en L3 en de 3e brug tussen de terminals N1 en N2.

Sluit de aarde aan op de klem "aarde", de nul N op de klem N1 of N2, de fase L op een van de klemmen L1, L2 of L3.

Plaats de 1e brug tussen de terminals L1 en L2, de 2e brug tussen de terminals N1 en N2.

Sluit de aarde aan op de klem "aarde", de nul N op de klem N1 of N2, de fase L1 op een van de klemmen L1 of L2 en de fase L2 op de klem L3.

Aansluiting van de afzuigkap

Het is noodzakelijk om de afzuigkap ook aan te sluiten op een standaard stopcontact 230V\~50/60Hz.

We kunnen niet verantwoordelijk gesteld worden voor ongevallen voortkomend uit een slechte aansluiting of ongevallen die gebeuren door toestellen zonder of met een defecte aarding.

Garantie voorwaarden

Beste gebruiker,

Voor onze garantievoorwaarden kunt u onderstaande QR-code scannen of de link die eronder staat gebruiken. Onderaan in de voettekst vind u onze garantievoorwaarden.

Voor vragen betreffende verkoop kunt u mailen naar: [e-mail]

Voor vragen betreffende service kunt u mailen naar: [e-mail]

Voor overige vragen kunt u mailen naar: [e-mail]

Telefonisch zijn wij ook te bereiken: [phone]

DOMEST
