| Produkttyp | Induktionskochfeld mit integriertem Dunstabzug |
| Marke | Frilec |
| Modell | COMO80802F |
| Tischmaße (L x B x H) | 780 x 520 x 8 mm (Glas) |

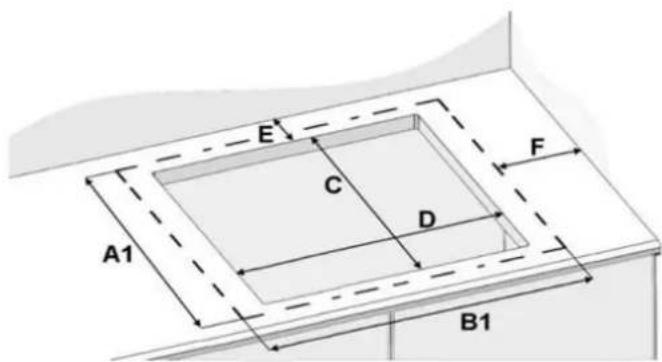

| Ausschnittmaße (L x B) | 750 x 490 mm |
| Nettogewicht | Ca. 15 kg |
| Stromversorgung | 230 V~ 50 Hz (einphasig) oder 400 V~ 50 Hz (zweiphasig) |
| Maximale Gesamtleistung | 7100 W |
| Anzahl der Kochzonen | 4 |
| Art der Kochzonen | Induktion |
| Kochzonen und Leistungen | Vorne links: 200x200 mm, 1400 W (Booster 2000 W); Hinten links: 200x200 mm, 1400 W; Hinten rechts: Ø215 mm, 2300 W (Booster 3000 W, Doppel-Booster); Vorne rechts: Ø175 mm, 1400 W |
| Booster-Funktion | Ja (auf Kochzonen vorne links und hinten rechts; Doppel-Booster auf hinten rechts) |
| Bridge-Funktion | Ja (Kombination von 2 Kochzonen) |
| Warmhaltefunktion | Ja (70°C, max. 2 h) |
| Stop&Go-Funktion (Pause) | Ja |
| Timer | Ja, unabhängig pro Kochzone (1 Min. bis 1 Std. 59) |
| Integrierter Dunstabzug | Ja, mit Leistungsregelung (1-9) und Booster |
| Fettfilter | Spülmaschinenfest |

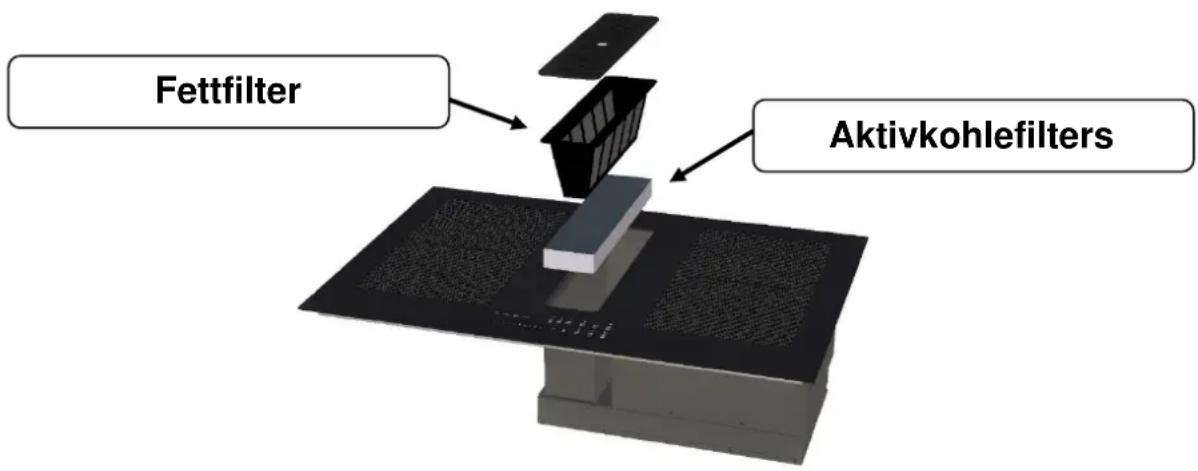

| Aktivkohlefilter | Austausch alle 6 Monate |
| Restwärmeanzeige | Ja (Symbol H) |
| Bedienfeldverriegelung | Ja (außer Ein-/Aus-Taste) |
| Reinigung des Glases | Wasser und Spülmittel oder Spezialreiniger für Glaskeramik |
| Schutzklasse | Y (Einbau) |
Häufig gestellte Fragen - COMO80802F Frilec
Benutzerfragen zu COMO80802F Frilec
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Klimaanlage kostenlos im PDF-Format! Finden Sie Ihr Handbuch COMO80802F - Frilec und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. COMO80802F von der Marke Frilec.
BEDIENUNGSANLEITUNG COMO80802F Frilec
BEDIENUNGSANWEISUNG MIT MONTAGEANWIESUNGEN
COMO8080-2F
E∠EGANZA
VEILIGHEID....4
VOORZORGSMAATREGELEN VOOR GEBRUIK VAN HET TOESTEL 4
GEBRUIK VAN HET APPARAAT 5
VOORZORGSMAATREGELEN TEGEN BESCHADIGING 6
VOORZORGSMAATREGELEN BIJ DEFECT VAN HET APPARAAT....7
ANDERE VOORZORGSMAATREGELEN 7
TECHNISCHE KENMERKEN 8
BEDIENINGSPANEEL....8
GEBRUIK VAN HET APPARAAT....9
DISPLAY 9
VENTILATIE 9
IN WERKING STELLEN EN GEBRUIK VAN HET APPARAAT 9
VOOR HET EERSTE GEBRUIK....9
PRINCIPE VAN INDUCTIE 9
SENSORTOETSEN....10
SLIDERBEDIENING EN TIMERINSTELLING....10
INWERKINGSTELLING 10
DETECTIE VAN DE KOOKPOT 10
Technische kenmerken
IN WERKING STELLEN EN GEBRUIK VAN HET APPARAAT
Die Schrauben vom Gehäuse mehr als notwendig abschrauben kann das Gehäuse beschädigen, dann drehen dir Schrauben im leeren.
Dann die Drähte korrekt hineinstecken und die Schrauben fest anziehen.
4 Wochen nach der Installation müssen Sie die Schrauben in dem Gehäuse unbedingt nachziehen.
VORSICHTSMAßNAHMEN VOR DER INBETRIEBNAHME 75
ALLGEMEINE SICHERHEITS-HINWEISE....75
SCHUTZ VOR BESCHÄDIGUNGEN....76
VORSICHTSMAßNAHMEN BEI GERÄTEAUSFALL 78
SCHUTZ VOR WEITEREN GEFAHREN....78
GERÄTEBESCHREIBUNG....79
TECHNISCHE BESCHREIBUNG....79
BEDIENFELD....80
BEDIENUNG DES KOCHFELDES 80
ANZEIGE 80
BELÜFTUNG 80
INBETRIEBNAHME DES KOCHFELDES 81
VOR DEM ERSTEN AUFHEIZEN 81
INDUKTIONSPRINZIP 81
FUNKTION DER SENSORSCHALTFELDER 81
" SLIDER " AUSWAHLZONE UND ZEITSCHALTUHR AUSWÄHLUNG....81
KOCHFELD EIN- UND AUSSCHALTEN 82
RESTWÄRMEANZEIGE 82
BOOSTER UND DOPPEL BOOSTER FUNKTION....82
ZEITSCHALTUHR 83
ANKOCHAUTOMATIK....84
STOP&GO FUNKTION....84
MEMORY-FUNKTION......85
WARMHALTEFUNKTIONEN....85
AUTOMATISCHE BRÜCKE UND BRÜCKEN-FUNKTION 85
KINDERSICHERUNG / VERRIEGELUNG DER KOCHMULDE 86
CHEFKOCH FUNKTION....86
BETRIEB DER ABZUGSHAUBE....87
ERSTE SCHRITTE 87
BOOSTER FUNKTION....87
TIMER FUNKTION 87
AUTOMATISCHE FUNKTION 88
REINIGUNG UND UNTERHLATUNG DER ABZUGSHAUBE 88
FILTER-REINIGUNGSANZEIGE 88
REINIGUNG UND UNTERHLATUNG DES KOCHFELD 89
WAS TUN WENN....90
KOCHEMPFEHLUNGEN....91
KOCHGESCHIRR 91
GESCHIRRGRÖBE 91
EINSTELLBEREICHE....92
UMWELTSCHUTZ....92
MONTAGEHINWEISE 93
ELEKTROANSCHLUSS....95

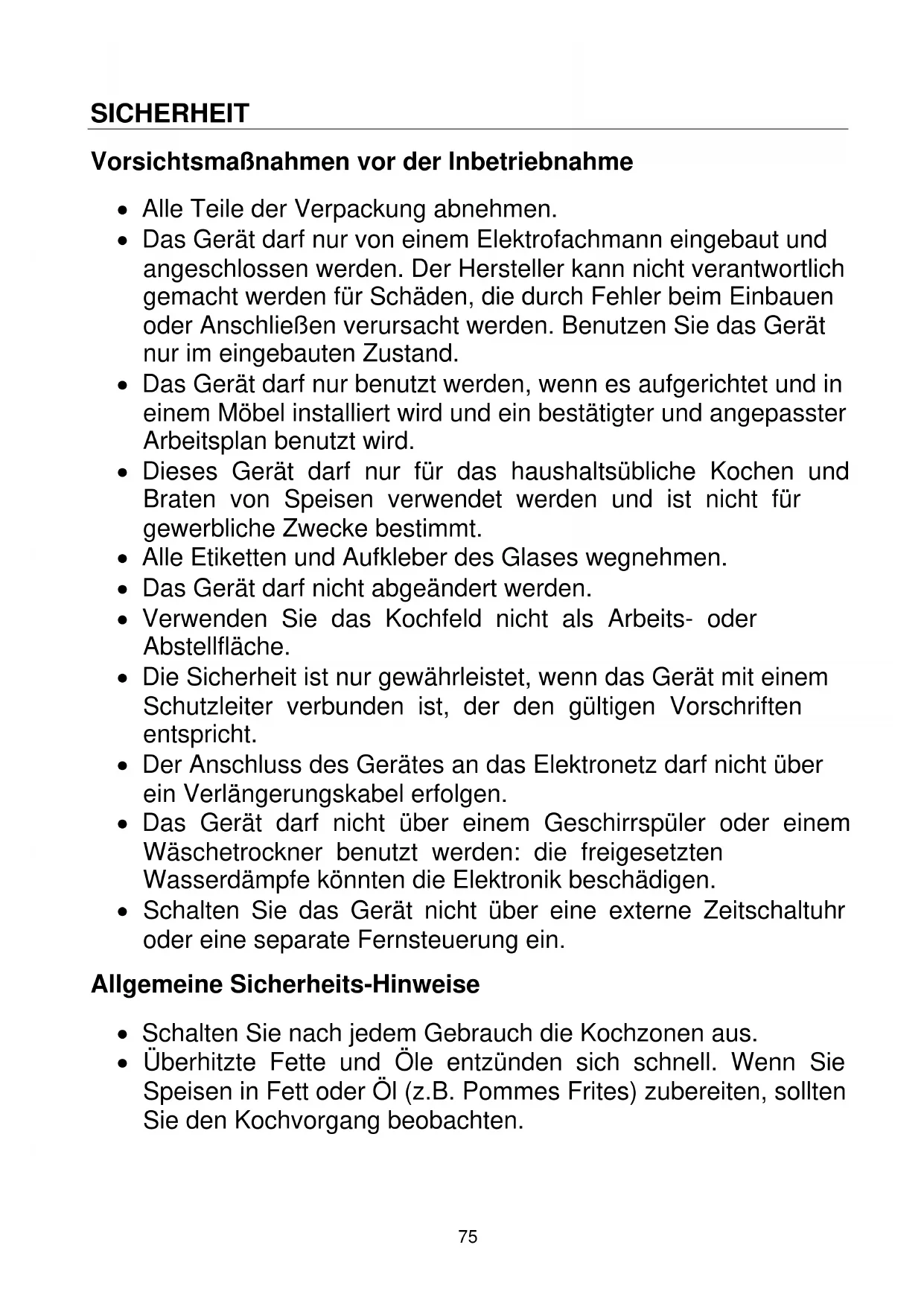

Vorsichtsmaßnahmen vor der Inbetriebnahme
- Alle Teile der Verpackung abnehmen.
- Das Gerät darf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch Fehler beim Einbauen oder Anschließen verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand.
- Das Gerät darf nur benutzt werden, wenn es aufgerichtet und in einem Möbel installiert wird und ein bestätigter und angepasster Arbeitsplan benutzt wird.
- Dieses Gerät darf nur für das haushaltsübliche Kochen und Braten von Speisen verwendet werden und ist nicht für gewerbliche Zwecke bestimmt.
- Alle Etiketten und Aufkleber des Glases wegnehmen.
- Das Gerät darf nicht abgeändert werden.
- Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche.
- Die Sicherheit ist nur gewährleistet, wenn das Gerät mit einem Schutzleiter verbunden ist, der den gültigen Vorschriften entspricht.
- Der Anschluss des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen.
- Das Gerät darf nicht über einem Geschirrspüler oder einem Wäschetrockner benutzt werden: die freigesetzten Wasserdämpfe könnten die Elektronik beschädigen.
- Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.
Allgemeine Sicherheits-Hinweise
- Schalten Sie nach jedem Gebrauch die Kochzonen aus.
- Überhitzte Fette und Öle entzünden sich schnell. Wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) zubereiten, sollten Sie den Kochvorgang beobachten.
- Wenn Sie kochen und braten, werden die Kochzonen heiß. Hüten Sie sich deshalb vor Verbrennungen während und nach Benutzung des Gerätes.
- Achten Sie darauf, dass kein elektrisches Kabel von einem freistehenden oder eingebauten Gerät in Kontakt mit der Scheibe oder der heißen Kochzone kommt.
- Magnetische Gegenstände wie z. B. Kreditkarten, Disketten, Taschenrechner, dürfen sich nicht in unmittelbarer Nähe des eingeschalteten Gerätes befinden. Ihre Funktion könnte beeinträchtigt werden.
- Metallische Gegenstände wie Messer, Gabel, Löffel und Topfdeckel sollten nicht auf dem Kochfeld abgelegt werden, da sie heiß werden könnten.
- Allgemein legen Sie keine metallischen Gegenstände (z. B. Löffel, Topfdeckel usw.) auf die Induktionsfläche, da sich diese bei Betrieb unter Umständen erwärmen können.
- Bedecken Sie nie die Kochfläche mit einem Lappen oder einer Schutzfolie; diese könnten sehr heiß werden und Feuer fangen.
- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
- Kinder dürfen nicht mit dem Gerät spielen.
- Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Schutz vor Beschädigungen
- Verwenden Sie keine Töpfe oder Pfannen mit ungeschliffenem oder beschädigtem Boden (z.B. aus Guß). Diese können die Glaskeramikscheiben verkratzen.
- Beachten Sie, dass auch Sandkörner Kratzer verursachen können.
- Glaskeramik ist gegen Temperaturschocks unempfindlich und sehr widerstandsfähig, jedoch nicht unzerbrechlich. Besonders spitze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen.
- Töpfe und Ränder nicht an der Scheibe anstoßen.
• Die Kochzonen nicht mit leerem Kochgeschirr benutzen. - Vermeiden Sie Zucker, Kunststoff, oder Alufolie auf den heißen Kochzonen. Diese Stoffe schmelzen, kleben fest und können dadurch beim Abkühlen Risse, Brüche oder andere bleibende Veränderungen in der Scheibe verursachen. Falls Sie trotzdem auf die heißen Kochzonen gelangen, schalten Sie das Gerät bitte aus, und entfernen Sie diese Stoffe noch im heißen Zustand. Da die Kochzonen heiß sind, besteht Verbrennungsgefahr.
- WARNUNG: Unbeaufsichtigtes Kochen auf einem Kochfeld mit Fett oder Öl kann gefährlich sein und einen Brand verursachen.
- ACHTUNG: Der Kochvorgang muss überwacht werden. Ein kurzfristiger Kochvorgang muss ständig überwacht werden.
- Legen Sie keine Gegenstände auf dem Kochfeld ab.
- Stellen Sie in keinem Fall heißes Kochgeschirr auf der Steuerung ab. Die Elektronik unter dem Glas könnte beschädigt werden.
- Befindet sich unter dem eingebauten Gerät eine Schublade, muss auf einen Mindestabstand von 2 cm zwischen der Unterseite des Gerätes und dem Schubladeninhalt geachtet werden, da sonst die Belüftung des Gerätes nicht gewährleistet ist.
- Es dürfen keine brennbaren Gegenstände (z.B. Spraydosen) in dieser Schublade aufbewahrt werden. Die möglichen Besteckkästen in der Schublade müssen aus hitzebeständigem Material sein.
- Erhitzen Sie keine geschlossenen Behälter (z.B. Konservendosen) auf den Kochzonen. Durch den entsprechenden Überdruck können die Behälter bzw. Dosen platzen, und es besteht Verletzungsgefahr!
Vorsichtsmaßnahmen bei Geräteausfall
- Sollte ein Fehler festgestellt werden, muss das Gerät ausgeschaltet und vom Netz getrennt werden.
- Wenn Brüche, Sprünge oder Risse auf dem Glas auftreten: Schalten Sie das Kochfeld sofort aus, Schrauben Sie die Sicherung für das Kochfeld ab bzw. nehmen Sie diese heraus, und wenden Sie sich an unseren Kundendienst oder an Ihren Fachhändler.
- Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden.
- WARNUNG: Wenn die Glasoberfläche gesprungen ist, ist das Gerät auszuschalten, um die Gefahr eines elektrischen Schlages zu vermeiden.
Schutz vor weiteren Gefahren
- Achten Sie darauf, dass das Kochgeschirr immer zentriert auf der Kochzone plaziert ist. Der Pfannenboden, muss möglichst viel von der Kochzone abdecken.
- Für Personen mit einem Herzschrittmacher: in der Nähe des eingeschalteten Gerätes entsteht ein elektromagnetisches Feld, das eventuell den Herzschrittmacher beeinträchtigen würde. Wenden Sie sich bitte im Zweifelsfall an den Hersteller des Herzschrittmachers oder an Ihren Arzt.
- Benutzen sie keinen synthetisch oder aluminum Bereich: Sie könnten auf der Kochzone verschmelzen.
- Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.
DIE VERWENDUNG VON SCHLECHTEN TÖPFEN BZW. VON ADAPTERSCHEIBE FÜR INDUKTION FÜHRT ZU EINER VORZEITIGEN BEENDUNG DER GARANTIE. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SCHÄDEN, DIE AUF DEM KOCHFELD ODER SEINER UMGEBUNG AUFTRETEN KÖNNEN.
Technische Beschreibung
| Typ | COMO8080-2F |
| Gesamtleistung | 7100 W |
| Energieverbrauch der Kochmulde EC _hob ** | 180.2 Wh/kg |
| Kochzone vorne links | 200x200 mm |
| Minimal Topfboden Durchmesser | ∅ 90 mm |
| Nominal Leistung* | 1400 W |
| Booster Leistung* | 2000 W |
| Standardisiertes Kochgeschirr Kategorie** | C |
| Energieverbrauch EC _cw ** | 181 Wh/kg |
| Kochzone hinten links | 200x200 mm |
| Minimal Topfboden Durchmesser | ∅ 90 mm |
| Nominal Leistung* | 1400 W |
| Booster Leistung* | - |
| Standardisiertes Kochgeschirr Kategorie** | C |
| Energieverbrauch EC _cw ** | 184.4 Wh/kg |
| Kochzone hinten rechts | ∅215 mm |
| Minimal Topfboden Durchmesser | ∅ 100 mm |
| Nominal Leistung* | 2300 W |
| Booster Leistung* | 3000 W |
| Standardisiertes Kochgeschirr Kategorie** | D |
| Energieverbrauch EC _cw ** | 178 Wh/kg |
| Kochzone vorne rechts | ∅175 mm |
| Minimal Topfboden Durchmesser | ∅ 90 mm |
| Nominal Leistung* | 1400 W |
| Booster Leistung* | - |
| Standardisiertes Kochgeschirr Kategorie** | B |
| Energieverbrauch EC _cw ** | 177.3 Wh/kg |
* Diese Leistungen können je nach Form, Größe und Qualität der Töpfe abweichen. ** nach der Methode zur Messung der Gebrauchseigenschaften (EN 60350-2) berechnet.

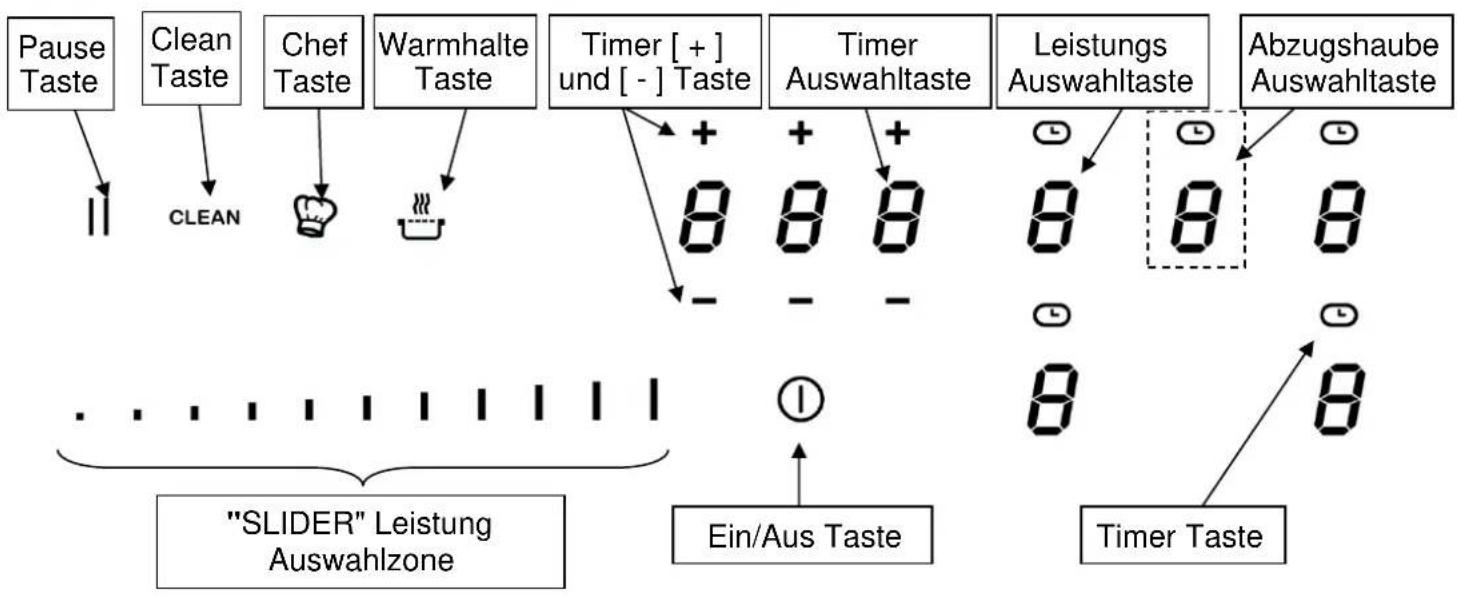

Bedienfeld
BEDIENUNG DES KOCHFELDES
Anzeige
Anzeige Benennung Beschreibung
0 Null Die Kochzone ist aktiviert
1...9 Leistungsstufe Einstellung der Leistung
U Nicht Topferkennung Topf nicht aufgesetzt oder nicht geeignet
A Ankochautomatik Höchste Leistung + Ankochen
E Fehleranzeige Fehler der Elektronik
H Restwärme Kochzone ist heiß
P Booster Die Booster Leistung ist aktiviert.
„ „ Doppel Booster Die Doppel Booster Leistung ist aktiviert.
U Warmhaltefunktion Die Funktion wird Speisen auf 70°C warmhalten.
II Stop&Go Das Kochfeld ist in Pause.
7 Brücke 2 Kochzonen sind gebrückt.
L Verriegelung Das Kochfeld ist verriegelt.
Belüftung
Der Lüfter funktioniert automatisch. Er startet mit kleiner Geschwindigkeit, sobald die durch die Elektronik freigesetzten Werte eine gewisse Schwelle überschreiten.
Die höhere Geschwindigkeit wird eingelegt, wenn die Induktionskochmulde intensiv benutzt wird.
Der Lüfter reduziert seine Geschwindigkeit und schaltet sich automatisch ab, sobald die
Elektronik genügend abgekühlt ist.
Vor dem ersten Aufheizen
Zuerst Ihr Gerät mit einem feuchten Lappen reinigen, dann trockenreiben. Benutzen Sie kein Reinigungsmittel, das eine bläuliche Färbung auf der verglasten Oberfläche verursachen könnte.
Induktionsprinzip
Unter jeder Kochzone befindet sich eine Induktionsspule. Wenn die Kochzone eingeschaltet wird, erzeugt diese Spule ein Magnetfeld. Das Magnetfeld induziert im Topfboden, der magnetisch sein muss, Wirbelströme. Dadurch erhitzt sich der Topfboden. Die Kochzone erwärmt sich nur indirekt durch die vom Topf abgegebene Wärme.
Die Induktionskochzonen funktionieren nur, mit magnetischem Kochgeschirr:
- Geeignetes Induktionskochgeschirr mit magnetischem Boden wie z.B.: Guß, Stahl, emailliertem Stahl, Edelstahl mit magnetischem Boden.
- Nicht geeignetes Induktionskochgeschirr: Kupfer, Aluminium, Glas, Holz, Steingut, Keramik, nicht magnetischer Edelstahl.
Die Induktionskochzone wird automatisch an die Grösse des Kochgeschirrs angepasst. Das Kochgeschirr darf einen bestimmten Bodendurchmesser nicht unterschreiten, da sich die Induktion sonst nicht einschaltet. Jeder Topfboden-Durchmesser muss je nach Kochzonengröße eine Mindestgröße haben.
Wenn das Kochgeschirr der Induktion nicht geeignet ist, erscheint die Anzeige [U].
Funktion der Sensorschaltfelder
Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie die Tasten etwa eine Sekunde lang berühren, werden die Steuerbefehle ausgeführt. Jede Reaktion der Schaltfelder wird mit einem akustischen und/oder visuellen Signal quittiert.
Im Falle eines allgemeinen Gebrauchs drücken Sie nur eine Taste zur gleichen Zeit.

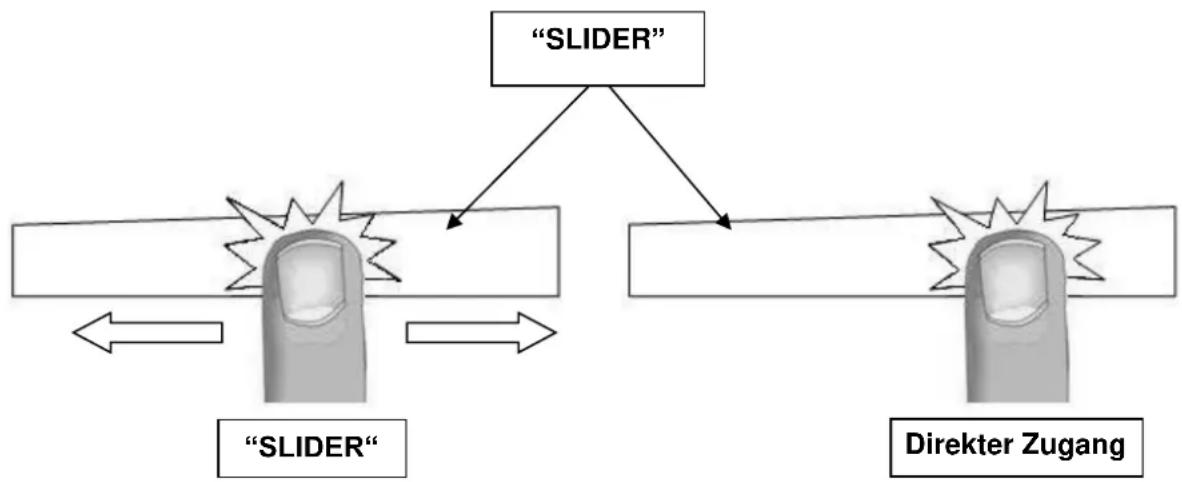

" SLIDER " Auswahlzone und Zeitschaltuhr Auswahlung
Für die Auswahl der Leistung durch den "SLIDER", bewegen Sie Ihren Finger auf der "SLIDERZONE". Außerdem können Sie auch einen direkten Zugang haben, indem Sie mit dem Finger die gewünschte Leistung (Taste) berühren.
Kochfeld ein- und ausschalten
Zuerst das Kochfeld und dann die Kochzone einschalten.
- Kochfeld: einschalten/ ausschalten:
| Betätigung | Bedienfeld | Anzeige | |
| Einschalten | 2 Sek. auf [ ] | drücken | [0] |
| Ausschalten | 2 Sek. auf [ ] | drücken | Keine oder [H] |
- Kochzone: einschalten/ ausschalten:
| Betätigung | Bedienfeld | Anzeige |
| Leistung erhöhen | Auf dem “SLIDER“ rutschen | [1] bis [P] |
| Ausschalten | Auf dem “SLIDER“ rutschen | |
| bis zu 0 | [0] oder [H] |
Erfolgt keine weitere Eingabe, schaltet sich das Kochfeld aus Sicherheitsgründen nach ca. 20 Sekunden aus, und das Nullen erlöschen.
Topferkennung
Die interaktive Bedienung dieses Induktionskochfeldes macht es sehr intuitiv und komfortabel zu verwenden. Schalten Sie das Kochfeld ein und stellen Sie ein Topf irgendwo auf der
Glaskeramik: die interaktive Bedienung wird das Topf automatisch erkennen bzw. wird Sie ein [0] Symbol über dem zu verwendenden Slider anzeigen. Sie können jetzt die Kochstufe nach Wunsch regeln.
Die Topferkennung gewährleistet eine vollkommene Sicherheit. Die Induktion funktioniert nicht:
- Wenn sich kein Kochgeschirr auf der Kochzone befindet oder wenn ein nicht für die Induktion geeigneter Topf benutzt wird. In diesem Fall kann die Leistungsstufe nicht erhöht werden und das [U] Symbol erscheint in der Anzeige. Das [U] verschwindet wenn ein Topf auf die Kochzone gesetzt wird.
- Wird der Topf während des Kochens von der Kochzone genommen, schaltet sich die Kochzone sofort aus und in der Anzeige erscheint das Zeichen [U]. Das [U] verschwindet wenn ein Topf wieder auf die Kochzone gesetzt wird. Die Kochzone fährt mit der vorher eingestellten Leistungsstufe weiter.
Nach Benutzung, schalten Sie die Kochzone aus: damit die Topferkennung [U] nicht mehr erscheint.
Restwärmeanzeige
Nach dem Ausschalten der Kochzonen bzw. des Kochfeldes wird die Restwärme der noch heißen Kochzonen mit einem [H] angezeigt. Das [H] erlischt, wenn die Kochzonen ohne Gefahr berührt werden können. Solange die Restwärmeanzeige leuchtet, sollten die Kochzonen nicht berührt und keine hitzeempfindlichen Gegenstände darauf abgelegt werden: Verbrennungsgefahr!
Booster und Doppel Booster Funktion
Alle Kochzonen sind mit einer Boosterfunktion und Doppel-Boosterfunktion, d.h. mit einer Leistungsverstärkung ausgestattet. Die Boosterfunktion wird mit [P] angezeigt. Die Doppel-Boosterfunktion wird mit [P] blinkend [,, ,] angezeigt.
Sind sie zugeschaltet, arbeiten diese Kochzonen für einen Zeitraum von 5 Minuten. Diese hohe Leistung ist dafür gedacht, dass Sie z.B., grosse Mengen Wasser schnell erhitzen können, wie etwa zum Kochen von Nudelwasser.
- Booster einschalten/ ausschalten:
Betätigung Bedienfeld Anzeige
Booster einschalten Auf dem "SLIDER" bis zum Ende [P] rutschen
oder gleich am Ende drücken
Booster ausschalten Auf dem "SLIDER" rutschen [9] bis [0]
• Doppel Booster einschalten/ ausschalten:
Betätigung Bedienfeld Anzeige
Booster einschalten Auf dem "SLIDER" bis zum Ende [P] rutschen
oder gleich am Ende drücken
Doppel Booster einschalten Am Ende drücken [ blink mit P ] „ 11
Doppel Booster ausschalten Auf dem "SLIDER" rutschen [P] bis [0]
Booster ausschalten Auf dem "SLIDER" rutschen [9] bis [0]
- Management der maximalen Leistung:
Die Kochmulde ist mit einer Höchstleistung ausgestattet. Um diese Höchstleistung nicht zu überschreiten, reduziert die Elektronik automatisch das Kochniveau einer anderen Kochzone wenn die Booster-Funktion aktiviert ist. Diese Kochzone wird dann blinkend die reduzierte Leistung [9] anzeigen.
Ausgewählte Kochzone Andere Kochzone (z.B.: Leistungsstufe 9)
[ P ] leuchtet [ 9 ] wird auf [ 6 ] oder [ 8 ] reduziert und blinkt
Zeitschaltuhr
Mit der integrierten Zeitschaltuhr kann auf allen vier Kochzonen eine Gardauer von 1 Minute bis 1H59 Minuten (Anzeige { 1.59 ]) eingestellt werden. Jede Kochzone kann eine andere Einstellung haben.
- Einschalten oder Veränderung der Dauer:
| Betätigung | Bedienfeld | Anzeige |
| Kochzone auswählen | Auf die kochzone Taste drücken | |
| Leistung auswählen | Auf den „SLIDER“ rutschen | [1] bis [P] |
| Zeitschaltuhr auswählen | Auf [ ] drücken | Anzeige [0.00] |
| Zeit verkürzen | Drücken auf [-] der Zeitschaltuhr | Zeit in Min. nimmt ab |
| Zeit verlängern | Drücken auf [+] der Zeitschaltuhr | [0.50] |
Nach einigen Sekunden stellt sich das Blinken ab. Die Dauer ist aktiviert und der Zeitablauf beginnt.
• Zeitschaltuhr ausschalten:
| Betätigung | Bedienfeld | Anzeige |
| Zeitschaltuhr auswählen | Auf [ ☎ ] drücken | Anzeige [ 0.50 ] |
| Zeitschaltuhr ausschalten | Auf [ - ] bis [ 000 ] drücken | [ 0.00 ] |
Wenn mehrere Zeitschaltuhren in Betrieb sind, bitte Vorgang wiederholen.
• Zeitschaltuhr als Eieruhr:
Die Zeitschaltuhr funktioniert unabhängig von den Kochzonen und schaltet sich aus sobald eine Kochzone in Betrieb ist. Der Ablauf erfolg selbst wenn das Kochfeld ausgeschaltet ist.
Betätigung
Bedienfeld
Anzeige
Einschalten der Kochmulde 2 Sek. auf [ ] drücken [0]
Zeitschaltuhr auswählen Auf [000] drücken [0.00]
Zeit verkürzen Drücken auf [-] der Zeitschaltuhr Zeit in Min. nimmt ab
Zeit verlängern Drücken auf [ + ] der Zeitschaltuhr [ 0.50 ]
Nach einigen Sekunden stellt sich das Blinken ab. Die Dauer ist aktiviert und der Zeitablauf beginnt.
• Automatisches Ausschalten:
Nach Ablauf der programmierten Kochdauer wird [000] blinkend angezeigt und ein akustisches Signal wird erfolgen.
Um den Signalton und das Blinken abzuschalten, drücken auf [000]
Ankochautomatik
Alle Kochzonen sind mit einer Ankochautomatik bestückt. Bei aktivierter Ankochautomatik heizt die Kochzone automatisch mit höchster Leistung an und schaltet dann auf die von Ihnen gewählte Fortkochstufe zurück. Die Ankochzeit hängt von der gewählten Fortkochstufe ab.
- Aktivierung der Ankochautomatik:
Betätigung
Bedienfeld
Anzeige
Leistung auswählen
Auf dem "SLIDER" bis [7] rutschen
[7] blinkt mit [A]
(z.B. « 7 ») und 3 Sek. bleiben.
• Abschalten der Ankochautomatik:
Betätigung
Bedienfeld
Anzeige
Leistung auswählen
Auf dem "SLIDER" rutschen
[0] bis [9]
Stop&Go Funktion
Diese Funktion erlaubt vorübergehend, das Kochen mit denselben Krafteinstellungen zu unterbrechen oder zu reaktivieren.
- Stop&Go Funktion einschalten/ ausschalten:
Betätigung
Bedienfeld
Anzeige
Stop&Go einschalten
Auf [ II ] 2 Sek. drücken
[ II ] auf Anzeigen
Stop&Go ausschalten
Auf [ II ] 2 Sek. drücken
vorherige Einstellungen
Memory-Funktion
Nach dem Ausschalten des Kochfeldes bleiben die letzten Einstellungen gespeichert. Durch die Memory-Funktion können Sie diese Werte wieder aktivieren. Folgende Einstellungen können durch die Memory-Funktion wieder aktiviert werden:
• Leistungsstufen der Kochzonen.
- Timer- Einstellungen der Kochzonen.
- Einstellungen der Ankochautomatik
Memory-Funktion aufrufen:
- Kochfeld einschalten (2 Sek. auf [ 1drücken)
- Innerhalb von 6 Sekunden, auf [ II ] drücken.
Die Werte der letzten Einstellungen sind wieder aktiviert.
Warmhaltefunktionen
Diesen Funktionen werden Speisen auf 70°C warmgehalten. Diesen Funktionen sollen Überlauf und Verbrennen vermeiden.
- Ein- und Ausschalten:
| Betätigung | Bedienfeld | Anzeige | ||
| Einschalten | Auf [ ] drücken | [ u] | ||
| Ausschalten | Auf [ ] drücken | [ u] | ||
Automatische Brücke und Brücken-Funktion
Diese Funktion erlaubt zwei Kochzonen für einen Kochvorgang zusammen zu schalten.
Vorgang Bedienfeld Anzeige ____
Einschalten der Kochmulde 2 Sek. auf [ ] drücken [0]
| Brücke einschalten | Stellen Sie einen Topf auf einer von beiden zu überbrückenden Kochzonen und drücken Sie gleichzeitig die entsprechen Auswahltasten [0] und [ ] oder eine große Pfanne auf beiden Zonen [7] blinkt legen die man Brücken möchte [7] |
Leistung erhöhen über den "SLIDER" der die Leistung anzeigt nach rechts fahren [1] bis [9]
Brücke ausschalten Auf die beiden gewünschten Zonen drücken [0]
Kindersicherung / Verriegelung der Kochmulde
Um eine Veränderung der Kochzoneneinstellung zu vermeiden, z.B. bei der Reinigung des Glases, können die Bedienungstasten (außer der Taste [ ☐] verriegelt werden.
• Verriegelung aktivieren:
| Betätigung | Bedienfeld | Anzeige |
| Einschalten der Kochmulde 2 Sek. auf [ ] drücken [0] | ||
| Verriegelung einschalten | Die Taste einer Zone 3s lang halten Leuchte ein und danach legen sie ihren Finger auf den "SLIDER" der scrollt und schieben Sie ihren Finger von links nach rechts. | |
| Verriegelung abschalten | Die Taste einer Zone 3s lang halten Leuchte aus und danach legen sie ihren Finger auf den "SLIDER" der scrollt und schieben Sie ihren Finger von rechts nach links. | |
Chefkoch Funktion
Diese Funktion macht aus dem Kochfeld 2 große Zonen.
- Chefkoch Funktion einschalten/ ausschalten:
| Betätigung | Bedienfeld | Anzeige |
| Chefkoch einschalten | Auf [ ] drücken | [3] und [7],[9] und [7] |
| Chefkoch ausschalten | Auf [ ] drücken | [0] |
Clean Funktion
Um zu vermeiden, dass die Einstellungen der Kochzonen unbeabsichtigt aktiviert oder gestört werden, z. B. beim Reinigen, kann das Bedienfeld gesperrt werden (mit Ausnahme der Ein-/Aus-Taste) [①]).
- Clean Funktion einschalten/ausschalten:
| Betätigung | Bedienfeld | Anzeige | |
| Clean Funktion einschalten | Auf [ CLEAN ] drücken | [ 20 ], [ 19 ], [ 18 ]...Auf der Anzeige | |
Erste schritte
• Die Haube Ein-Ausschalten
| Aktion | Bedienfeld | Anzeige |
| Die Haube einschalten | Drücken Sie die auswahltaste | [0] |
| Der Saugleistung einstellen | Rutschen Sie auf der „SLIDER“ | [1] à [9] |
| Die Haube ausschalten | Rutschen Sie auf der "SLIDER" nach links. | [0] |
Booster Funktion
Wenn diese Funktion aktiviert ist, arbeitet die Haube 10 Minuten lang mit maximaler Leistung.
- Booster funktion ein-ausschalten
| Aktion | Bedienfeld | Anzeige |
| Der Saugleistung einstellen | Rutschen Sie auf der „SLIDER“ | [1] à [9] |
| Booster einschalten | Rutschen Sie zum Ende des "SLIDER".Oder direkt auf das Ende des "SLIDER"drücken. | [0] |
| Booster ausschalten | Rutschen Sie auf der „SLIDER“ | [1] à [9] |
Timer funktion
Mit dieser Funktion kann die Abzugshaube 15 Minuten langlaufen, wenn das Kochfeld ausgeschaltet ist.
- Timer einschalten
| Aktion | Bedienfeld | Anzeige |
| Die Haube einschalten | Drücken Sie die auswahltaste | [0] |
| Der Saugleistung einstellen | Rutschen Sie auf der „SLIDER“ | [1] à [P] |
| Timer einschalten | Drücken Sie [ über der auswahltaste. | [ ΦTimer leuchte an [015] auf der Timer-Anzeige |
- Timer ausschalten
| AktionTimer ausschalten | BedienfeldDrücken Sie [ über der auswahltaste. | AnzeigeKeine |
Automatische Funktion
Diese Funktion passt die Leistung der Haube automatisch an die Leistung der Kochzonen an.
- Aktivieren/Deaktivieren der Automatikfunktion
| Aktion | Bedienfeld | Anzeige |
| Automatische funktion aktivieren | Drücken Sie die auswahltaste und halten Sie sie 3 Sekunden lang gedrückt. | [ A ] |
| Automatische funktion deaktivieren | Drücken Sie die auswahltaste und halten Sie sie 3 Sekunden lang gedrückt. | [ 0 ] |
Hinweis: Wenn die automatische Funktion aktiviert ist, können Sie die Absaugleistung der Haube schnell ändern, indem Sie mit dem Finger auf dem "SLIDER" gleiten.
Dadurch wird die automatische Funktion vorübergehend gestoppt. Die automatische Funktion wird beim nächsten Start das Kochfelde wieder aktiviert.
REINIGUNG UND UNTERHLATUNG DER ABZUGSHAUBE
Eine regelmäßige Reinigung des Abzugs sichert einen korrekten und fehlerfreien Betrieb und verlängert die Lebensdauer des Abzugs. Achten Sie darauf, die Fettfilter nach den Empfehlungen des Herstellers zu reinigen.
Filter-Reinigungsanzeige
Wenn die Haube eingeschaltet und die Saugleistung auf [0] eingestellt ist, wird die Restzeit bis zur Filterreinigung auf dem Timer-Display angezeigt.
Die Standardeinstellung ist 30 Stunden, aber Sie können diese Einstellung ändern, wenn Sie möchten.
• Anzeige der Restzeit:
| AktionDie Haube einschalten | BedienfeldDrücken Sie die auswahltaste | Anzige[ Restzeit ] auf der Timer-Anzeige |
• Filterreinigungsanzeige
Wenn die Fettfilter gereinigt werden müssen, zeigt die Timer-Anzeige [00h] und einen blinkenden Punkt auf der auswahltaste.
| Aktion | Bedienfeld | Anzeige |
| Kochfeld einschalten | Drücken Sie 2 Sek. auf [IMAGE] | [0] und einem blinkenden Punkt auf über der auswahltaste |
| Die Haube auswählen | Drücken Sie die auswahltaste | [0] und [00h] auf der Timer anzeige |
| Der Zähler auf null rücksetzen | Drücken Sie 3 Sek. lang auf die Timer-Anzeige. | Die letzte benutzerdefinierte Einstellung wird wieder aktiviert. |
| Bestätigen Sie die Einstellung | Drücken Sie nochmal auf die Timer-Anzeige. | - |
- Der Restzeit bis zur Reinigung der Haubenfilters ändern
| Aktion | Bedienfeld | Anzeige |
| Kochfeldenschalten | Drücken Sie 2 Sek. auf [IMAGE] | [0] auf die auswahltaste |
| Die Haube auswählen | Drücken Sie auf die auswahltaste | [Restzeit] auf der Timer-anzeige |
| Zähler-timer ändern | Drücken Sie 3 Sek. lang auf die Timer-Anzeige.Mit [ + ] und [ - ] anpassen. | [Restzeit] auf der Timer-anzeige |
| Bestätigen Sie die Einstellung | Drücken Sie nochmal auf die Timer-Anzeige | - |
Reinigung von Fettfiltern in der Geschirrspülmaschine
Die Fettfilter sind senkrecht in den unteren Korb zu stellen und bei maximal 60°C mit einem milden Reinigungsmittel zu waschen.
Setzen Sie nach der Reinigung die Fettfilter in der Haube wieder ein.

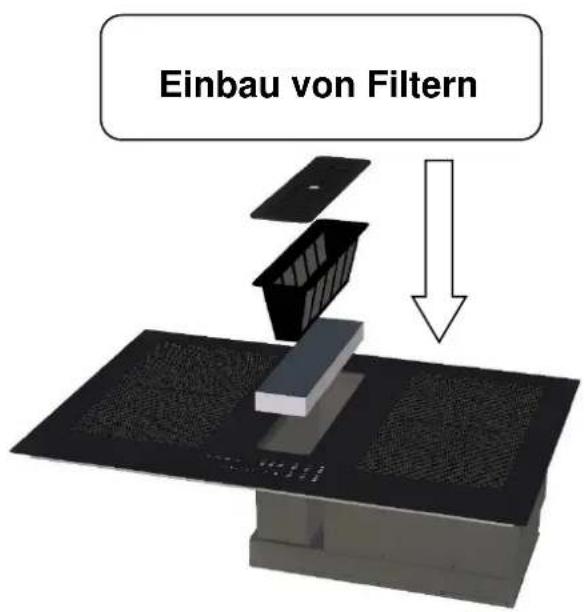

Auswechseln des Aktivkohlefilters
Der Aktivkohlefilter, der für die Rezirkulation und zum Auffangen der Gerüche verwendet wird, muss nach 6 Monaten normaler Nutzung ausgetauscht werden.
Lassen Sie das Gerät abkühlen, es könnte Verbrennungsgefahr bestehen.
Reinigen Sie das verschmutzte Kochfeld immer regelmäßig. Benutzen Sie dazu ein feuchtes Tuch und ein wenig Putzmittel.
- Um das Gerät zu reinigen, muss es ausgeschaltet sein.
- Die Reinigung des Gerätes mit einem Dampfreiniger oder Hochdruckreiniger ist aus Sicherheitsgründen nicht zugelassen.
- Verwenden Sie in keinem Fall scheuernde oder aggressive Reinigungsmittel, wie z.B. Grill und Backofensprays, Fleck oder Rostentferner, Scheuersande oder Schwämme mit kratzenden Oberflächen
- Reiben Sie das Kochfeld danach mit einem sauberen Tuch trocken.
- Entfernen Sie sofort Zucker, Kunststoff oder Alufolien, nach Abschalten der Kochzonen.
Das Kochfeld oder die Kochzonen lassen sich nicht einschalten:
• Das Kochfeld ist falsch am Stromnetz angeschlossen.
• Die Sicherung der Hausinstallation ist nicht korrekt eingesetzt oder defekt.
• Das Kochfeld ist verriegelt.
• Die Sensortasten sind mit Wasser oder Schmutz bedeckt.
- Ein Kochtopf oder Gegenstände bedecken die Tasten.
In der Anzeige erscheint [U]:
• Das Kochgeschirr ist nicht auf der Kochzone.
• Das Kochgeschirr ist nicht Induktionsgeeignet
- Der Topfboden-Durchmesser ist zu klein für diese Kochzone.
In der Anzeige erscheint [E]:
- Das Gerät vom Netz trennen und wieder anschließen.
- Den Kundendienst anrufen.
Eine Kochzone oder das gesamte Kochfeld schaltet ab:
• Die Sicherheits-Abschaltung hat ausgelöst.
- Es ist vergessen worden, eine Kochzone abzuschalten.
- Es sind mehrere Sensortasten bedeckt.
- Der Topf ist leer und überhitzt.
- Durch eine Überhitzung hat die Elektronik automatisch die Leistung reduziert bzw. automatisch abgeschaltet.
Das Kühlgebläse läuft nach dem Ausschalten weiter:
- Das ist keine Störung, das Gebläse läuft so lange, bis das Gerät abgekühlt ist.
• Das Gebläse schaltet automatisch ab.
Die Ankochautomatik schaltet nicht ein:
• Die Kochzone ist noch heiß [H]
• Die höchste Leistungsstufe ist eingeschaltet [9]
Anzeige [U]:
• Finden Sie im Kapitel Warmhalte-Stufe.
Anzeige [II]:
- Finden Sie im Kapitel Stop&Go Funktion.
In der Anzeige erscheint [ ] oder [ Er03 ] :
- Ein Objekt oder eine Flüssigkeit überdeckt die Tasten. Die Anzeige verschwindet, sobald die Tasten losgelassen oder gereinigt werden.
In der Anzeige erscheint [E2]:
- Das Kochfeld ist überhitzt, lassen Sie es zuerst abkühlen, und dann schalten Sie es wieder ein
In der Anzeige erscheint [E8]:
- Der Lufteingang des Lüfters ist verstopft, befreien Sie ihn.
In der Anzeige erscheint [Er47] :
- Das Kochfeld ist nicht gut mit dem Netzwerk verbunden. Überprüfen Sie die Verbindung und schalten Sie das Kochfeld ein.
Wenn eines der obengenannten Zeichen andauert, rufen Sie den Kundendienst an.
Kochgeschirr
Geeignete Materialien: Stahl, emailierter Stahl, Gusseisen, Edelstahl mit magnetischem Boden, Aluminium mit magnetischem Boden
Nicht geeignete Materialien: Aluminium und Edelstahl ohne magnetischen Boden, Kupfer, Messing, Glas, Steingut, Porzellan
Die Topfhersteller spezifizieren ob ihre Produkte Induktionsgeeignet sind.
So überprüfen Sie die Induktions-Kompatibilität der Töpfe:
- Füllen Sie das Geschirr mit etwas Wasser und setzen Sie es auf die Induktions-Kochzone. Schalten Sie die Kochzone auf Leistungsstufe [9] ein. Dieses Wasser muss in einigen Sekunden warm werden.
- Halten Sie einen Magneten an den Geschirrboden. Bleibt der Magnet haften, ist das Geschirr geeignet.
Einige Töpfe können Lärm erzeugen, wenn sie auf einer Induktions-Kochzone gesetzt werden. Dieser Lärm setzt in keinem Fall einen Fehler des Gerätes um und beeinflußt keineswegs sein Funktionieren.
Die Beschaffenheit des Geschirrbodens kann die Gleichmäßigkeiten des Garergebnisses beeinflussen.
Verwenden Sie nur Töpfe und Pfannen mit glattem Boden. Raue Topf und Pfannenböden verkratzen die Glaskermikscheibe.
Verwenden Sie möglichst Pfannen mit geradem Rand. Bei Pfannen mit schrägen Rand wirkt die Induktion auch im Randbereich der Pfanne. Dadurch kann sich der Pfannenrand verfärben.
Die Kochzonen passen sich automatisch an das Topfbodenmaß bis zu einer gewissen Grenze an. Das Kochgeschirr darf einen bestimmten Bodendurchmesser nicht unterschreiten, da sich die Induktion sonst nicht einschaltet.
Zentrieren Sie immer den Topf in die Mitte der Kochzone, um den besten Wirkungsgrad zu erzielen.
Einstellbereiche
(diese Angaben sind Richtwerte)
| 1 bis 2 | Schmelzen, Auflösen, Zubereitung | Saucen, Butter, Schokolade GelatineYoghurt , |
| 2 bis 3 | Quellen, Auftauen, Warmhalten | Reis, Gefrorene Gerichte, Fisch, Gemüse |
| 3 bis 4 | Dampfgaren, Dünsten | Fisch, Gemüse, Obst |
| 4 bis 5 | Dünsten, Quellen, Auftauen | Fisch, Gemüse, Teigwaren, Getreide, Hülsenfrüchte, Tiefkühlkost |
| 6 bis 7 | Ankochen, Fortkochen | Fleisch, Leber , Eier, Wurst Gulasch, Rouladen |
| 7 bis 8 | Schonendes Braten | Fisch, Schnitzel, Bratwurst, Spiegeleier |
| 9 | Backen, Ankochen | Steaks, Omelett Pfannkuchen, Linsen |
| P bis „ ′ | Kochen | Große Wassermengen |
UMWELTSCHUTZ
• Die Verpackungsmaterialen sind umweltfreundlich und recyclerbar.
- Elektrische und elektronische Geräte enthalten noch wertvolle Materialien. Sie erhalten aber auch noch schädliche Stoffe, die für ihrer Funktion und Sicherheit notwendig sind
- Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.
- Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.
- Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.
- Nutzen Sie stattdessen die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.
Montage und Anschluss dürfen nur durch einen autorisierten Fachmann vorgenommen werden. Der Benutzer muss darauf achten, dass die in seinem Wohnsitz geltenden Normen eingehalten werden.

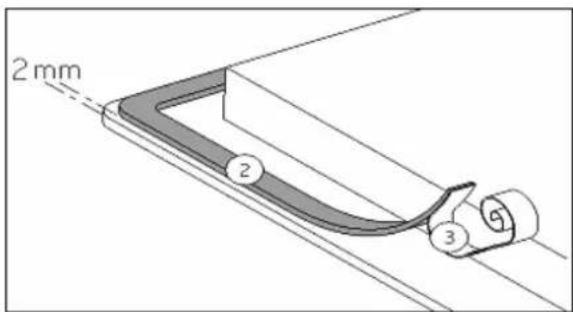

Dichtung Einbau:
Einbau :
- Einfügdimensionen:
| Glasgröße | Ausschnittmaß | Zurück | Seite | Radius | Installationbündig | Tiefe(für bündiges Glas) | |||
| A1 | B1 | C | D | E_(min) | F_(min) | H | A2 | B2 | G |
| 520 | 780 | 490 | 750 | 60 | 40 | 8 | 526 | 786 | 5 |

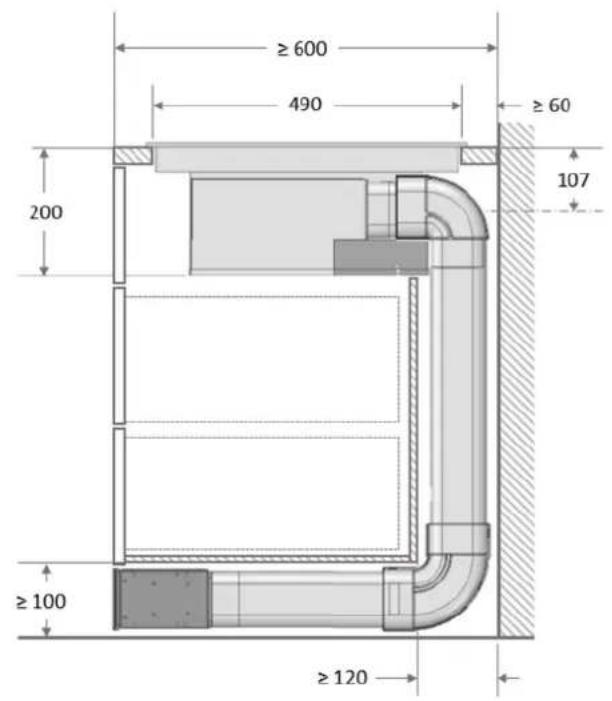

- Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y. Nur Geräte dieses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden. Aber von der anderen Seite dürfen keine Möbel oder Geräte höher sein als die Kochmulde.
• Die Arbeitsplatte soll mit hitzebeständigem Kleber (100 °C) verarbeitet sein.
• Die Wandabschlussleisten müssen hitzebeständig sein
- Das Kochfeld darf nicht über Herde ohne Lüfter, Geschirrspülern, Wasch- oder Trockengeräten eingebaut werden.
- Um eine ausreichende Belüftung der Elektronik im Kochfeld zu erzielen, ist unter der Mulde ein Luftraum von 20 mm notwendig.
- Befindet sich unter dem Kochfeld eine Schublade, dürfen in der Schublade keine brennbaren Gegenstände, z.B. Spraydosen, aufbewahrt werden.
- Zwischen dem Gerät und einer Dunstabzugshaube muss der vom Hersteller angegebene Sicherheitsabstand eingehalten werden. Bei fehlenden Angaben muss dieser Abstand mindestens 500 mm sein.
- Es muss sichergestellt werden, dass das Anschlusskabel des Kochfeldes nach dem Einbau keine mechanischen Belastungen, z.B. durch Schublade, ausgesetzt ist.
- Die Schnittflächen sollen mit speziellem Lack, Silikonkautschuk oder Gießharz versiegelt werden, um ein Aufquellen durch Feuchtigkeit zu verhindern. Beachten Sie, das mitgelieferte Dichtungsband sorgfältig aufzukleben.
- ACHTUNG: Benutzen Sie nur Schutzgitter, die vom Hersteller angeboten werden oder von diesem für den Einsatz mit dem Kochfeld freigeben sind.
• Die Installation des Geräts erfordert keine Vormontage.
• Die nicht im Lieferumfang enthaltene Abluftleitung hat ein Standardmaß von 222 x 89mm.
- Das Sockelgitter muss installiert werden, um die gute Funktion des Lüftungssystems zu gewährleisten.
- Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet.
- Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt sein.
- Ob die erforderlichen Anschlussdaten mit denen des Netzes übereinstimmen, finden Sie auf dem Typenschild.
- Das Gerät muss durch Trenneinrichtungen allpolig vom Netz abgeschaltet werden können. Im abgeschalteten Zustand muss ein Kontaktabstand von 3 mm vorhanden sein. Als geeignete Trennvorrichtungen gelten LS-Schalter, Sicherungen und Schütze.
- Die Installation muss durch Sicherungen geschützt sein. Elektrische Kabeln müssen perfekt durch das Einbauen gedeckt sein.
- Wenn das Gerät nicht mit einem zugänglichen Stecker ausgestattet ist, müssen beim festen Einbau gemäß den Montageanweisungen andere Trennungsmöglichkeiten berücksichtigt werden.
- Das Zuleitungskabel muss so angebracht werden, dass die heißen Teile des Kochfelds nicht berührt werden.
Achtung!
Dieses Gerät ist nur für eine Strom-Versorgung von 230 V\~ 50/60 Hz ausgelegt.
Schließen Sie immer den Schutzleiter mit an.
Beachten Sie das Anschlussschema.
Der Anschlusskasten befindet sich auf der Unterseite des Gerätes. Um das Gehäuse zu öffnen, verwenden Sie einen Schraubenzieher und schieben Sie ihn in den vorgesehenen Schlitzen hinein.
| Netz | Anschluss | Durchmesser | Kabel | Sicherung |
| 230V~ 50/60Hz | 1 Phase + N | 3 x 2,5 mm ^2 | H 05 VV - FH 05 RR - F | 25 A * |
| 400V~ 50/60Hz | 2 Phasen + N | 4 x 1,5 mm ^2 | H 05 VV - FH 05 RR - F | 16 A * |
(*) laut EN 60 335-2-6 Norm
Anschluss des Kochfeldes:
Verwenden Sie für die verschiedenen Anschlussmöglichkeiten die Polbrücken aus Messing, die sich im Gehäuse befinden.
Einphasiger Anschluss 230V\~1P+N
Bringen Sie eine Polbrücke zwischen Anschlussklemme 1 und 2.
Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme 4, die Phase L an Anschlussklemme 1 oder 2.
Zweiphasiger Anschluss 400V\~2P+N
Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme 4, die Phase L1 an Anschlussklemme 1 und die Phase L2 an Anschlussklemme 2.
Die Schrauben vom Gehäuse mehr als notwendig abschrauben kann das Gehäuse beschädigen, dann drehen dir Schrauben im leeren.
Dann die Drähte korrekt hineinstecken und die Schrauben fest anziehen.
4 Wochen nach der Installation müssen Sie die Schrauben in dem Gehäuse unbedingt nachziehen.
Anschluss der Haube
Es ist notwendig, die Haube an eine normale Steckdose 230 V\~50/60 Hz zu stecken.
Wir sind nicht verantwortlich für Zwischenfälle die durch falschen Anschluss, oder nicht vorhandenen oder
Garantiebedingungen
Bester Benutzer,
Für unsere Garantiebedingungen scannen Sie bitte den untenstehenden QR-Code oder verwenden Sie den untenstehenden Link. Unsere Garantiebedingungen finden Sie unten auf unserer Homepage.
Für verkaufsbezogene Fragen, bitte schicken Sie eine E-mail an: verkoop@domest.nl
Für servicebezogenen Fragen, bitte schicken Sie ein E-mail an: service@domest.nl
Für andere Fragen, bitte schicken Sie ein E-mail an: info@domest.nl
Wir sind auch telefonisch erreichbar: +31(0)314 362244
DOMEST
