GEBRUIKSAANWIJZING EFWU Jumbo 102 Eurochron

• Het plaatsen of bevestigen van het product nabij storingsbronnen, b.v. computer of televisie, moet worden vermeden.

• Gebruik dit product niet in ziekenhuizen of medische instellingen. Hoewel de van de buitensensor overgedragen radiosignalen zeer zwak zijn, kunnen deze een verslechtering van de functie veroorzaken van de in het invloedsgebied aanwezigen systemen voor de levensverwachting. Hetzelfde geldt voor andere voorzieningen.

• De buitensensor is geschikt voor het gebruik buiten. Het mag echter niet onder water worden gebruikt.

• Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veiligheid of het aansluiten van het apparaat.

• Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door een expert of in een daartoe bevoegde winkel.

• Als u nog vragen heeft die niet in deze gebruiksaanwijzingen beantwoord worden, neem dan contact op met onze technische klantendienst of ander technisch personeel. b) Batterijen/accu’s

• Let op de juiste polariteit bij het plaatsen van de batterijen / accu’s.

• De batterijen / accu’s dienen uit het apparaat te worden verwijderd wanneer het gedurende langere tijd niet wordt gebruikt om beschadiging door lekkage te voorkomen. Lekkende of beschadigde batterijen / accu’s kunnen brandend zuur bij contact met de huid opleveren. Gebruik daarom veiligheidshandschoenen om beschadigde batterijen / accu’s aan te pakken.

• Batterijen / accu’s moeten uit de buurt van kinderen worden gehouden. Laat batterijen / accu’s niet rondslingeren omdat het gevaar bestaat dat kinderen en/ of huisdieren ze inslikken.

• Alle batterijen / accu’s dienen op hetzelfde moment te worden vervangen. Het door elkaar gebruiken van oude en nieuwe batterijen / accu’s in het apparaat kan leiden tot batterijlekkage en beschadiging van het apparaat.

• Batterijen / accu’s mogen niet worden ontmanteld, kortgesloten of verbrand. Probeer nooit gewone batterijen te herladen. Er bestaat dan explosiegevaar! Bedieningselementen A1 DCF-symbool B1 toets MODE C1 ophangogen A2 tijdweergave B2 toets SNOOZE C2 batterijvak A3 binnentemperatuurweergave B3 toets ALARM C3 opstelbeugel A4 datumweergave B4 toets + 12/24 A5 buitentemperatuurweergave B5 toets – °C/°F B6 toets SEARCH B7 toets RESET B8 toets ALERT Gebruiksaanwijzing Radiogestuurde Jumbo-wandklok met buitentemperatuur Bestelnr. 1600381 Bedoeld gebruik De radiogestuurde Jumbo-wandklok dient ervoor het DCF-radiosignaal van de cesium atoomklok in Braunschweig te decoderen, de tijd, de datum en de omgevingstemperatuur weer te geven en een alarmfunctie ter beschikking te stellen. Het product bestaat uit een basisstation dat bestemd is voor de aanduiding van de gegevens en een buitensensor, die de temperatuur via draadloze radiograe naar het basisstation zendt. Gebruik de radiogestuurde Jumbo-wandklok en de buitensensor uitsluitend met batterijvoeding. Gebruik geen andere energievoorziening. Het geschikte batterijtype vindt u bij de “Technische gegevens”. De Radiogestuurde Jumbo-wandklok is alleen voor gebruik binnenshuis geschikt. Alleen de sensor kan in het buitengebied gemonteerd worden. Contact met vocht, bijvoorbeeld in de badkamer, moet worden vermeden. Om veiligheids- en goedkeuringsredenen mag het product niet omgebouwd of verandert worden. Indien het product voor andere doeleinden wordt gebruikt dan hiervoor beschreven, kan het product worden beschadigd. Daarnaast kan onjuist gebruik leiden tot gevaren zoals kortsluiting of brand. Lees de gebruiksaanwijzing volledig door en bewaar ze goed. Het product mag alleen samen met de gebruiksaanwijzing aan derden ter beschikking worden gesteld. Het product voldoet aan de nationale en Europese wettelijke voorschriften. Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden. Leveringsomvang

• Gebruiksaanwijzing Actuele handleiding U kunt de actuele handleiding downloaden via de link www.conrad.com/downloads of scan de QR-code. Volg de instructies op de website. Uitleg van symbolen Het symbool met een uitroepteken in een driehoek wijst op belangrijke aanwijzingen in deze gebruiksaanwijzing die moeten worden nageleefd. Het “pijl”-symbool ziet u, wanneer u bijzondere tips en aanwijzingen voor de bediening zult verkrijgen. Veiligheidsinstructies Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies. Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd, kunnen wij niet aansprakelijk worden gesteld voor de daardoor ontstane schade aan apparatuur of persoonlijk letsel. Bovendien vervalt in dergelijke gevallen de garantie. a) Algemeen

• Het product is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.

• Laat verpakkingsmateriaal niet zomaar rondslingeren. Dit kan gevaarlijk materiaal worden voor spelende kinderen.

• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke schokken, hoge luchtvochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen.

• Zet het product niet onder mechanische druk.

• Wanneer het niet langer mogelijk is om het apparaat veilig te bedienen, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilige bediening kan niet langer worden gegarandeerd wanneer het product: - zichtbaar is beschadigd, - niet langer op juiste wijze werkt, - gedurende een lange periode is opgeslagen onder slechte omstandigheden, of - onderhevig is geweest aan ernstige vervoergerelateerde druk.

• Behandel het apparaat met zorg. Door schokken, botsingen of zelfs een val van een beperkte hoogte kan het product beschadigen.

• Gebruik het product nooit meteen nadat het vanuit een koude naar een warme ruimte werd overgebracht. De condens die hierbij wordt gevormd, kan in bepaalde gevallen het product onherstelbaar beschadigen. Laat het apparaat eerst op kamertemperatuur komen voordat het aangesloten en gebruikt wordt. Dit kan soms een aantal uur duren.De batterijen plaatsen/vervangen Plaats eerst de batterijen in het basisstation en vervolgens de batterijen in de buitensensor (batterijen zijn niet bij de leveringsomvang inbegrepen).

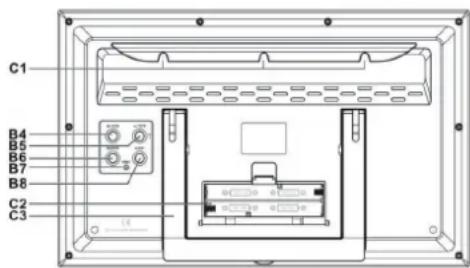

• Open het deksel van het batterijvak (C2) aan de achterkant van het basisstation.

• Plaats vier nieuwe 1,5 V-mignoncellen (AA) met de juiste polariteit in het batterijvak. De juiste polariteit is aangegeven in het batterijvak.

• Sluit het batterijvak van het basisstation weer.

• Plaats nu binnen 3 minuten de batterijen in de buitensensor.

• Open hiertoe het deksel van het batterijvak aan de achterzijde van de buitensensor en plaats twee nieuwe 1,5 V-potloodbatterijen (AAA) met de polen in de juiste richting in het batterijvak. De juiste polariteit is aangegeven in het batterijvak.

• Sluit het batterijvak van de buitensensor weer af.

• De klok zoekt eerst naar het buitentemperatuursignaal van de buitensensor. Nadat dit signaal ontvangen is, wordt de buitentemperatuur in de buitentemperatuurweergave (A5) getoond.

• Vervolgens begint de klok naar het DCF-signaal te zoeken en start een nieuwe ontvangstpoging.

• Als het contrast van de displayaanduiding onduidelijker wordt of er geen displayweergave meer is, zijn de batterijen leeg en moeten ze, zoals hierboven beschreven, worden vervangen.

• Als de batterijen in de buitensensor leeg zijn, verschijnt een batterijsymbool in de display en naast de weergave van de buitentemperatuur (A5). Vervang in dit geval de batterijen van de buitensensor zoals hierboven beschreven.

• Gebruik om een lange batterijlevensduur te waarborgen enkel alkalinebatterijen. Na het plaatsen van de batterijen zoekt het basisstation drie minuten naar het signaal van de buitensensor. Als u niet binnen deze tijd de batterijen in de buitensensor plaatst, moet het zoeken naar de sensor handmatig worden gestart. Dit is ook nodig nadat de batterijen in de buitensensor zijn vervangen. Druk om handmatig naar de sensor te zoeken drie seconden op de toets SEARCH (B6) op het basisstation. Druk daarna met een puntig voorwerp (bijv. een omgebogen paperclip) op de knop RESET in het batterijvak van de buitensensor om de zendfunctie uit te schakelen. DCF-ontvangst Direct na de ontvangst van het buitensensorsignaal vindt de eerste poging tot ontvangst van het DCF-signaal plaats. De klok stelt zich na een succesvolle DCF-ontvangst automatisch in op het actuele tijdstip. Het waarnemen van het DCF-signaal en de evaluatie daarvan duurt ongeveer 5 minuten. Verplaats de radiograsche klok gedurende deze tijd niet. Bedien geen toetsen of schakelaars! Om de DCF-ontvangstpoging af te breken drukt u drie seconden op de toets – °C/°F (B5), tot het DCF-symbool (A1) in de display uitgaat. U kunt een slechte ontvangst verwachten, bijvoorbeeld bij vensters die zijn voorzien van thermisch isolerend glas met opgedampte metaallaag, constructies van gewapend beton, speciaal bekleed behangpapier, in de buurt van elektronische apparatuur of in kelders. Als de klok na 10 minuten nog niet op de actuele tijd is ingesteld, verander dan de opstelplaats van de radiograsche klok en druk gedurende 3 seconden op de toets - °C/°F (B5), tot het DCF-symbool (A1) in de display verschijnt. Hierdoor wordt een nieuwe ontvangstpoging gestart. De ontvangstpoging voor de dagelijkse automatische synchronisatie met de DCF-tijd t om 3:00 uur doorgevoerd. Eén succesvolle ontvangstpoging per dag is voldoende om de afwijking kleiner dan 1 seconde te houden. Het DCF-signaal wordt door een zender in Mainingen (in de buurt van Frankfurt am Main, Duitsland) uitgezonden. De reikwijdte van die zender bedraagt maximaal 1.500 km, bij optimale ontvangstcondities zelfs maximaal 2.000 km. Het DCF-signaal bevat onder meer de juiste tijd (de afwijking bedraagt theoretisch 1 seconde op één miljoen jaar!) en de datum. Hierdoor vervalt dus ook het omslachtig handmatig omstellen van zomertijd naar wintertijd en terug. Plaatsen/monteren Het basisstation kan neergezet worden of aan de muur opgehangen worden.

• Om de klok neer te zetten, klapt u de opstelbeugel (C3) uit en zet u de klok op een egaal oppervlak.

• Bescherm waardevolle meubeloppervlakken met een geschikte onderlegger, anders kunnen er krassen ontstaan.

• Voor de wandmontage zijn aan de achterkant van het apparaat ophangogen (C1) aangebracht.

• Bevestig de klok met één of meer schroeven, die u enkele millimeters uit de wand laat steken. Hang de klok vervolgens met de ophangogen (C1) op de schroefkop. Buitensensor

• Bevestig de buitensensor met een schroef of een spijker, die u enkele millimeters uit de wand laat steken. Hang de sensor vervolgens met het ophangoog aan de achterkant van de behuizing op de schroef- resp. spijkerkop op.

• Als alternatief kan de buitensensor neergezet worden. Klap hiertoe het voetje op het deksel van het batterijvak uit. De buitensensor is geschikt voor gebruik op een beschutte plaats buitenshuis. Hij moet zodanig worden geplaatst, dat hij niet wordt blootgesteld aan direct zonlicht, omdat dit anders tot een verkeerde temperatuurmeting leidt. Neerslag op de buitensensor leidt eveneens tot een verkeerde temperatuurmeting, doordat de behuizing afkoelt. Wij adviseren u daarom de plaats van opstelling zorgvuldig te kiezen, zodat de buitensensor de juiste temperatuur meet. Gebruik de buitensensor nooit in of onder water, daardoor kan deze onherstelbaar beschadigd raken! DCF-tijdsynchronisatie

• Na het plaatsen van de batterijen en de ontvangst van het signaal van de buitensensor zoekt de klok automatisch naar het DCF-signaal. Dit wordt aangegeven door het knipperende DCF- symbool (A1) rechtsboven in de display. Normaal gesproken is dit synchronisatieproces na ca. vijf minuten afgesloten.

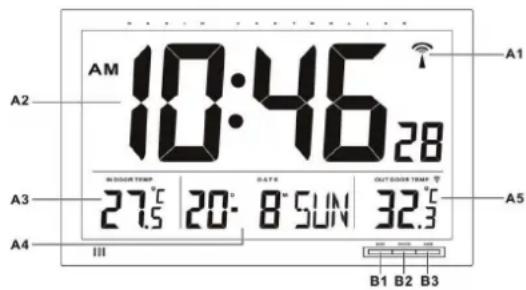

• Zodra het DCF-signaal is gedecodeerd, verschijnt het DCF-symbool (A1) permanent en toont de display de actuele tijd en datum.

• Tijdens normaal gebruik start de klok elke dag om 03.00 uur een ontvangstpoging. Mocht hierbij geen signaal worden ontvangen, dan gaat het DCF-symbool (A1) in de display uit en start de klok om 4:00 uur, om 5:00 uur en om 6:00 uur een nieuwe ontvangstpoging.

• Om een handmatige ontvangstpoging te starten drukt u drie seconden op toets – °C/°F (B5), totdat het DCF-symbool (A1) in de display knippert. Probeer bij een gestoorde DCF-ontvangst een andere plaats van opstelling te vinden en/of laat de klok ‘s nachts in de buurt van een raam staan. ‘s Nachts is de ontvangst beter, zodat uw klok zich de volgende morgen meestal heeft gesynchroniseerd. De aanduiding “DST” (Daylight Saving Time) in de display naast het DCF-symbool verwijst naar de zomertijdweergave. Handmatige tijdsinstelling Als er gedurende de instelling langer dan 15 seconden geen toets ingedrukt wordt, verliest de klok de handmatige instelmodus en keert terug naar de voorgaande weergave.

• Druk op de toets MODE (B1) en houd deze tijdens de normale tijdsaanduiding vast tot de secondeaanduiding knippert.

• Stel nu de uren in met de toetsen + 12/24 (B4) en – °C/°F (B5).

• Druk opnieuw op de toets MODE (B1). De minutenweergave knippert.

• Stel nu de minuten in met de toetsen + 12/24 (B4) en – °C/°F (B5).

• Stel nu op de hierboven beschreven manier de seconden, het jaar, het datumformaat, de maand, de datum, de taal voor de weekdagweergave en de tijdzone in. De voor de weekdagweergave ter beschikking staande talen zijn: Engels (ENG), Duits (GER), Frans (FRA), Spaans (ESP), Italiaans (ITA), Nederlands (NET), Deens (DAN) en Russisch (RU).

• Druk opnieuw op de toets MODE (B1), om de instelling op te slaan.

• U hoeft de tijdzone-instelling alleen te verstellen, als de tijdzone verschilt van de DCF- tijdzone. Laat de tijdzone anders op de waarde 00 staan. 12/24-uurweergave

• Druk op de toets + 12/24 (B4), om tussen de 12h-weergave en de 24h-weergave te wisselen. Thermometer De klok toont de kamertemperatuur in de binnentemperatuurweergave (A3) en de buitentemperatuur in de buitentemperatuurweergave (A5).

• Druk op de toets – °C/°F (B5) op het basisstation, om tussen de weergave in °C en °F te wisselen.

• Druk op de toets °C/°F in het batterijvak van de buitensensor, om tussen de weergave in °C en °F op de buitensensor te wisselen.

• Als de temperatuur buiten het meetbereik ligt, geven de temperatuurweergaven “LL.L” (temperatuur te laag) of “HH.H” (temperatuur te hoog) aan. 1500 km 2000 kmTemperatuuralarm De buitenthermometer is uitgerust met een alarmfunctie, die aangeeft wanneer de buitentemperatuur zich buiten een instelbaar temperatuurbereik bevindt.

• Druk op de toets ALERT (B8) op het basisstation, om het temperatuuralarm in of uit te schakelen. Bij ingeschakeld temperatuuralarm worden er, naast de buitentemperatuurweergave (A5), twee pijlsymbolen weergegeven.

• Druk op de toets ALERT (B8) tot de bovenste pijl knippert.

• Stel nu de bovenste alarmtemperatuur in met de toetsen + 12/24 (B4) en – °C/°F (B5).

• Druk opnieuw op de toets ALERT (B8) en stel met de toetsen + 12/24 (B4) en – °C/°F (B5) de onderste alarmtemperatuur in.

• Druk opnieuw op de toets ALERT (B8), om de instellingen op te slaan.

• Als de buitentemperatuur één van de beide alarmtemperaturen over- resp. onderschrijdt, klinkt een waarschuwingssignaal. Om het waarschuwingssignaal uit te schakelen, drukt u op de toets ALERT (B8). Wekfunctie Wektijd programmeren

• Druk eenmaal de toets MODE (B1) in, zodat op het beeldscherm de wektijd (AL) wordt weergegeven.

• Druk de toets MODE (B1) in en houd deze vast, tot de uurweergave van de wektijd knippert.

• Stel nu de uren in met de toetsen + 12/24 (B4) en – °C/°F (B5).

• Druk opnieuw op de toets MODE (B1). De minutenweergave knippert.

• Stel nu de minuten in met de toetsen + 12/24 (B4) en – °C/°F (B5).

• Druk opnieuw op de toets MODE (B1), om de instelling op te slaan. Wekfunctie activeren/deactiveren

• Druk op toets ALARM (B3) om de wekfunctie te activeren resp. uit te schakelen.

• Wanneer de wekfunctie is geactiveerd, verschijnt in de display een belsymbool.

• Om tijdens het wekken het alarm te onderbreken en de sluimerfunctie te activeren, drukt u op de toets SNOOZE (B2).

• Tijdens de onderbreking van het alarm knippert het symbool “Zz” in de display. Het alarm gaat dan na 5 minuten opnieuw af. Dit proces kan maximaal zeven keer worden herhaald.

• Om het alarm tijdens het wekken volledig uit te schakelen, drukt u op een willekeurige toets, echter niet op de toets SNOOZE (B2). Het alarm wordt hierdoor voor 24 uur uitgeschakeld en gaat de volgende dag opnieuw af. Het alarm wordt na twee minuten automatisch uitgeschakeld, als het niet van te voren gedeactiveerd werd. Fouten opsporen en storingen verhelpen De klok synchroniseert niet of heeft maar af en toe ontvangst:

• De afstand tot de DCF-zender is te groot of door geograsche omstandigheden beperkt.

• Verander de plaats van het apparaat, schakel storende apparaten zoals televisietoestellen, computers of magnetrons uit.

• Vermijd opstelling nabij grote metalen oppervlakken, die de radiosignalen kunnen afschermen. Ook gemetalliseerde ramen kunnen de ontvangst van het signaal beïnvloeden.

• Zet de klok voor het synchroniseren vlakbij een raam en richt hem met voor- of achterzijde richting Frankfurt.

• Laat de klok ‘s nachts lopen, om atmosferische storingen te verminderen. De aangegeven temperatuurwaarde klopt niet:

• De klok resp. de buitensensor staat bloot aan direct zonlicht.

• De klok resp. de buitensensor staat te dicht bij een warmtebron (verwarming, elektronisch apparaat en dergelijke). Het apparaat reageert niet op bediening van de toetsen, de display toont vreemde karakters of de displayaanduiding is leeg:

• Druk met een scherp voorwerp (bijv. de punt van een balpen) op de toets RESET (B7). Hierdoor stelt de ingebouwde microprocessor zich op nul en start opnieuw. De display van het basisstation vertoont vlekken:

• Er werd druk uitgeoefend op de display. De vlekken verdwijnen vanzelf weer. Dit kan afhankelijk van de omgevingstemperatuur korter of langer duren. Onderhoud en reiniging

• Verwijder voor het reinigen altijd de batterijen uit het product.

• Gebruik in geen geval agressieve schoonmaakmiddelen, schoonmaakalcohol of andere chemische oplossingen omdat dit schade toe kan brengen aan de behuizing en zelfs afbreuk kan doen aan de werking van het product.

• Reinig de buitenkant van het product met een zachte, droge, pluisvrije doek.

• Dompel het product niet onder in water. Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverlming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie komt bij het afdrukken overeen met de technische normen op het afdrukken. Copyright 2018 by Conrad Electronic SE. *1600381_V1_0118_02_mxs_m_nl Conformiteitverklaring (DOC) Bij deze verklaart Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dat dit product voldoet aan de richtlijn 2014/53/EG. Klik voor het lezen van de volledige tekst van de conformiteitsverklaring op de volgende link: www.conrad.com/downloads Selecteer een taal door op het vlagsymbool te klikken en vul het bestelnummer van uw product in het zoekveld in; vervolgens kunt u de EG-conformiteitsverklaring als PDF-bestand downloaden. Verwijdering a) Product Elektronische apparaten zijn recycleerbare stoffen en horen niet bij het huisvuil. Als het product niet meer werkt, moet u het volgens de geldende wettelijke bepalingen voor afvalverwerking inleveren. Verwijder de geplaatste batterijen/accu’s en gooi deze afzonderlijk van het product weg. b) Batterijen/accu’s Als eindverbruiker bent u conform de KCA-voorschriften wettelijk verplicht om alle lege batterijen/accu’s in te leveren; batterijen/accu’s mogen niet met het huisvuil meegegeven worden. Batterijen/accu´s die schadelijke stoffen bevatten, zijn gemarkeerd met nevenstaand symbool. Deze mogen niet via het huisvuil worden afgevoerd. De aanduidingen voor irriterend werkende, zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de batterijen/accu’s, bijv. onder de links afgebeelde vuilnisbaksymbool). U kunt verbruikte batterijen/accu’s gratis bij de verzamelpunten van uw gemeente, onze lialen of overal waar batterijen/accu’s worden verkocht afgeven. Zo vervult u uw wettelijke verplichtingen en draagt u bij tot de bescherming van het milieu. Technische gegevens Batterijen ....................................................4 x 1,5 V-mignoncellen (AA) (Basisstation) 2 x 1,5 V-microcellen (AAA) (Buitensensor) Levensduur batterij ..................................... ca. 2 jaar Radiofrequentie .......................................... 433 MHz Reikwijdte ................................................... tot 100 m (vrije veld, directe visuele verbinding) Tijdprotocol ................................................. DCF Alarmduur/alarmherhaling .......................... 2 min / 5 min Tijdsindeling ................................................12/24 h Meetbereik thermometer ............................binnen 0 tot +50 °C/buiten -20 tot +50 °C Afmetingen (B x H x D) ...............................368 x 229 x 30 mm (Basisstation) 101 x 62 x 23 mm (Buitensensor) Gewicht .......................................................900 g (Basisstation) 65 g (Buitensensor)
