GEBRUIKSAANWIJZING SHE 71 STIHL

1 Met betrekking tot deze handleiding. 61

2 Veiligheidsaanwijzingen en werktechniek.61

3 Bladblazer completenen 66

4 ZuigHakselaar completeren 67

5 Apparaat op het lichtnet aansluiten.69

6 Apparaat inschakelen. 70

7 Apparaat uitschakelen 70

8 Apparaat opslaan. 71

9 Onderhouds- en reinigingsvoorschriften... 71

10 Slijtage minimisieren en schade voorkomen 72

11 Belangrjke componenten 73

13 Reparatierichtlijnen 74

14 Milieuverantwoord afvoeren. 75

15 EU-conformiteitsverklaring. 75

16 UKCA-conformiteitsverklaring. 75

Geachte client(e),

Het doet ons veel genoegen dat u hebt gekozen voor een kwaliteit'sproduct van de firma STIHL.

1 Met betrekking tot deze handleiding Nederlands

Dit product werd met moderne productiemethoden en onder uitgebrende kwaliteitstcontroles gefabricieerd. Er is ons alles aan gelegen dat u tevreten bent met dit apparaat en er probleemloos mee=kunt werken.

Wendt u zich met vragen over uw apparaat tot uw dealer of de importeur.

Met vriendelijke groet,

Dr. Nikolas Stihl

1 Met betrekking tot deze handleiding

1.1 Symbolen

Alle symbolen die op het apparaat zijn aangebracht worden in deze handleiding togetelicht.

1.2 Coding van tekstblokken

WAARSCHUWING

Waarschuwing voor kans op oncevallen en letsel voor personen alsmede voor zwaarwegende materièle schade.

LETOP

Waarschuwing voor beschadiging van het apparaat of afzonderlijke componenten.

1.3 Technische doorontwikkeling

STIHL werkst continu aan de verdere ontwikkeling van alle machines en apparaten; wijzigingen in de leveringsomvang qua vorm, techniek en uitrusting behouden wij ons waarom ook voor.

Aan gegevens en afbeeldingen in deze handleiding können dan ook geen aanspraken worden ontleend.

2 Veiligheidsaanwijzingen en werktechniek

Er zijn extra veiligheidsmaatregelen nodig bij het werken met dit apparaat. De stroomaansluiting levert extra gevaar op.

De gehele gebruiksaanwijzing voor de eerste ingebruinkeming aandachtig doorlezen en voor later gebruik goed opbergen. Het veronachtzamen

van de gebruiksaanwijizing kan tot levensgevaarlijke situaties leiden.

WAARSCHUWING

• Kinderen of minderjarigen mogen nicht met het apparaat werken. Kinderen onder toezicht honden om er zeker van teijken dat deze Niet met het apparaat hunnen spelen
• Het apparaat mag alleen door die personen worden gezruikt, die zich onderricht in het gebruik en het werken hiermee of hunnen aantonen dat zij veilig met het apparaat hunnen werken
• Personen die vanwege beperkte fysieke, sensorieche of geestelijkke capaciteiten nicht in staat+zijn het apparaat veilig te bedieren, mogen alleen onder toezicht of op aanwijzingen van een verantwoordelijkke persoon hiermee werken
• Het apparaat alleen meegeven of uitlenen aan personen die met dit model en het gebruik ervan vertrouwd zijn - altijd de handleiding meegeven
• Voor alle werkzaamheden aan het apparaat, bijv. schoonmaken, onderhoud, verranging van onderdelen - de netstekeruit de contactdoos trekken!

De nationale veiligheidsvoorschriften, bijv. van beroepsgroepen, sociale instanties, arbeidsinspectie en andere in acht nemen.

Als het apparaat Niet worden gebruikt, het apparaat zo neerzetten dat niemand in gevaar kan worden gebracht. Het apparaat zo opbergen dat onbevoegden er geen toegang toe hebben, de netkabel uit de contactdoos trekken.

De gebruiker is verantwoordelijk voor ongevallen die andere Personen of hun eigendommen overkomen, resp. voor de gezaren waaraan deze worden blootgesteld.

Wie voor het eerst met het apparaat werkt: door de verkoper of door een andere deskundige latent demonstreeren hoe men hiermee veilig kan werkken.

Het gebruik van geluidproducerende apparaten kan door nationale alsookplaatselijke,lokale voorschriftenijdelijk worden beperkt.

Voor het begin van de werkzaamheden controle- ren of het apparaat in goede staat verkeert. Vooral op de aansluitkabel, de stroomstekker en de veiligheidsinrichtingen letten.

Het apparaat alleen dan in gebruik nemen als alle componenten in goede staat verkeren.

Het apparaat Niet verplaatsen door aan de aansluitkabel te trekken.

Voor het reinigen van het apparaat geen hogedrukreiniger gebruiken. Door de harde waterstraal+kennen onderdelen van het apparaat worden beschadigd.

Het apparaat nooit met water afspuiten - kans op kortsluiting!

2.1 Lichamelijke gesteldheid

Wie met het apparaat werkt moet goed uitgerust en gezond zich en een goede lichamelijke conditie hebben.

Wie zich om gezondheidsredenen nicht mag inspannen, moet+zijn arts raadplegen of het werk met een motorapparaat möglichk is.

Na gebruik van alcohol, medicijnen die het reactievermogen beinvloeden of drugs mag nicht met het apparaat worden gewerkt.

2.2 Gebruik conform de voorschriften

Met de bladblazer+kunnen bladeren, gras,papier en dergelijke,bijv.in parken,sportstadions,op parkeerplaatsen of inritten, bij elkaar worden 'geveegd'.

De zuighakselaar is bovendien geconstrueerd voor het opzuigen van droog bladafval en anderlicht, los en Niet-brandbaar afval.

Geen voor de gezondheid schadelijke materialen wegblazen of opzuigen.

Het apparaat Niet in een afgesloten ruimte gebruiken.

Het gebruik van het apparaat voor andere doel-einden is Niet toegestaan en kan leiden tot ongelukken of defecten aan het apparaat. Geen wijzigingen aan het product aanbrengen - ook dit kan leiden tot ongelukken of defecten aan het apparaat.

2.3 Gebruiksvoorwaarden

Niet in de regen, sneeuw, bij onweer, natte of zeer vochtige omgeving met het apparaat werken. Het apparaat Niet in de regen acheterlaten.

2.4 Kleding en uitrusting

De voorgeschreveen kleding en uitrusting dragen.

De kleding moet doelmatig zich en mag tijdens het werk Niet hinderen. Nauwsluitende kleding, combipak, geen stofjas.

Geen kleding, sjaal, das, sieraden dragen die in de luchtaanzuiigopening{kunnen worden getrokken. Langhaar in een paardenstaart binden en dusanig vastmaken, dat het zich boven de scholders bevindt.

Stevige schoenen met stroeve, slipvrije zolen dragen.

WAARSCHUWING

Om de kans op oogletsel te reduc- ren een nauw aansluitende veiligheidsbril volgens de norm EN 166 dragen. Erop letten dat de veiligheidsbril goed zit.

"Persoonlijke" gehoorbescherming dragen - zoals bijv. oorkappen.

STIHL biedt een omvangrijk programma aan persoonlijke beschermuitrusting.

2.5 Toebehoren

Alleen die onderdelen of toebehoren monteren die door STIHL voor dit apparaat zijn vrijgegeven of technisch gelijkwaardige onderdelen. Bij vra-gen hierover contact opnemen met een geautori-seerde dealer. Alleen hoogwaardige onderdelen of toebehoren monteren. Als dit worden nagelaten, is er kans op ongelukken of schade aan de apparaat.

STIHL adviseert originele STIHL onderdelen en toebehoren te monteren. Deze+zijn qua eigenschappen optimaal op het product en de eisen van de gebruiker afgestemd.

Geen wijzigingen aan het apparaat aanbrengen – uw verilgheid kan hierdoor in gevaar worden gebracht. Voor persoonlijke en materiele schade die door het gebruik van Niet-vrijgegeven aanbouwapparaten worden voroorzaakt, is STIHL nicht aansprakelijk.

2.6 Voor de werkzaamheden

Apparaat controlleren

• De schakelaar/schakelhendel moet gemakkelijk in stand STOP, resp. 0 können worden geplaatst
• De schakelaar/schakelhendel moet in stand STOP, resp. 0 staan
• De blaasinrichting要去 volgens voorschrift bijn gemonteerd

2 Veiligheidsaanwijzingen en werktechniek Nederlands

Voor een veilige bediening要去en de handgrepen schoon en droog, alsmede olie- en vuilvrijn zich
- De staat van het schoepenwiel en het blaasventilatorhuis controlleren -zie "Zuigmechanisme gebruiken"

Het apparaat mag alleen in technisch goede staat worden gebruikt - kans op ongelukken!

Het apparaat alleen in gebruik nemen als alle componenten in goede staat verkeren en vast zichn gemonteerd.

Kans op letsel door het roterende schoepenwiel. Voor het monteren van het beschemrooster, de zuigpijp, blaaspijp of het kniestuk.altijd de motor afzetten en de stekeruit de contactdoos trekken. Wachten, tot het schoepenwiel stilstaat.

Slijtage aan het blaasventilatorhuis (scheurtjes, breuken) kan tot letsel leiden door maar buiten toe weggeslingerde voorwerpen. Bij beschadigingen aan het blaasventilatorhuis contact opnemen met een geauthoriseerde dealer - STIHL advisert de STIHL dealer

Geen wijzigingen aan de bedieningselementen en de veiligheidsinrichtingen aanbrengen

Elektrische aansluiting

Kans op stroomschokken verkleinen:

• De spanning en de frequentie van het apparaat (zie typeplaatje)要去en corresponderen met de spanning en de frequentie van het elektriciteitsnet
• De aansluitkabel, de netstekker en de verlang-kabel op beschadigingen controleren. Beschadigde kabels, koppelingen, stekkers of aansluitkabels die nicht aan de voorschriften voldoen,ogens Niet worden gezrukt
• Elektrische aansluiting alleen op de volgens voorschrift geinstalleerde contactdoos
• Isolatie van de aansluit- en verlangkabel, steker en koppeling in goede staat
• Stroomstekkers, aansluitkabels en verlangkabels alsmede elektrische stekkerverbindingen nooit met natte handen vastpakken

De aansluit- en verlangkabel correct neerleggen:

• Op de minimale doorsnede van de afzonderlijke kabels letten -zie "Apparaat elektrisch aansluiten"

• De aansluitkabel zo neerleggen en markeren, dat deze nicht kan worden beschadigd en er niemand in gevaar kan worden gebracht - kans op struiken!

• Het gebruik van ongeschichte verlangkabels kan gevaarlijk zijn. Alleen verlangkabels gebruiken die় vrijgegeven voor gebruik in de buitenlucht en als zodanig় gecodeerd, waar bij tevens de kabeldoorsnede voldoende is voor het afgenomen vermogen

• De stekker en koppeling van de verlangkabel要去en waterdichtং en mogen Niet in het water liggen
• Niet langs randen, punten of scherpe voorwerpen lately schuren
  Niet in deur- of raamsponningen inklemmen
• Bij in elkaar gedraaide kabels - de netstekkeruit de contactdoos trekken en de kabelsuit de knoop halen
• De kabelhaspel.altijd geheel afwikkelen,om brandgevaar door oververhitting te voorkomen

2.7 Apparaat vasthouden en bediennen

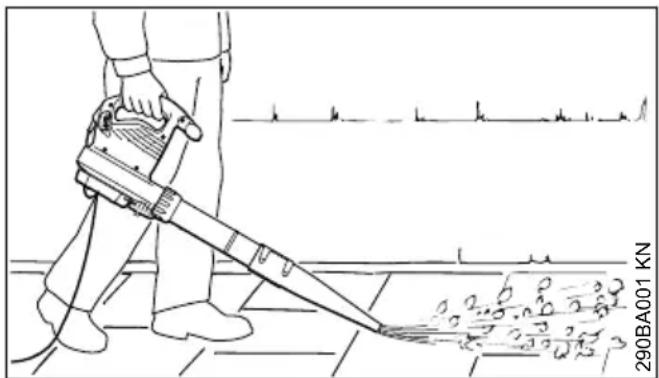

De bladblazer is geconstrueerd voor eenhandsbediening. Het apparaat kan door de gebruiker met de rechtter- of linkerhand op de bedieningshandgreep worden gedragen.

Het apparatusaat altijd stevig vasthouden.

WAARSCHUWING

Het apparaat alleen met een compleet gemonteerde blaaspijp in gebruik nemen - kans op letse!

De ronde blaasmond is vooral geschikt bij gebruik in oneffen terrein (bijv. weiden en gazons).

De platte blaasmond (met het apparaat meegeleverd of als special toebehoren leverbaar) levert een vlakke luchtstroom, die gericht en gecontroleerd kan worden gezbruikt, vooral voor het schoonvegen van egale vlakken die zich bedekt met houtspanen, blad, afgemaaid gras of iestdergelijks.

2.8 Zuigmechanisme gebruiken

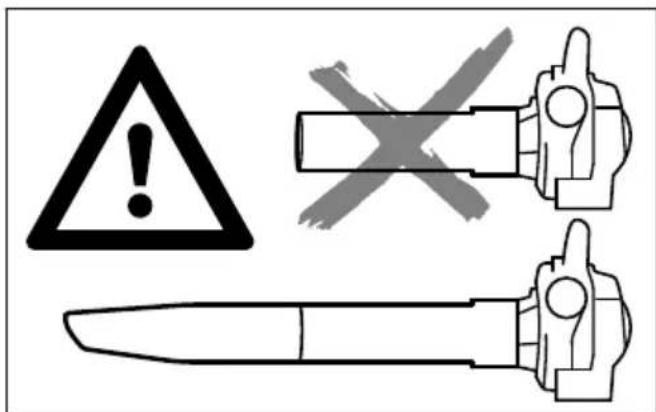

Zie de aanbouwrichtlijnen in het betreffende hoofdstuk van deze handleiding.

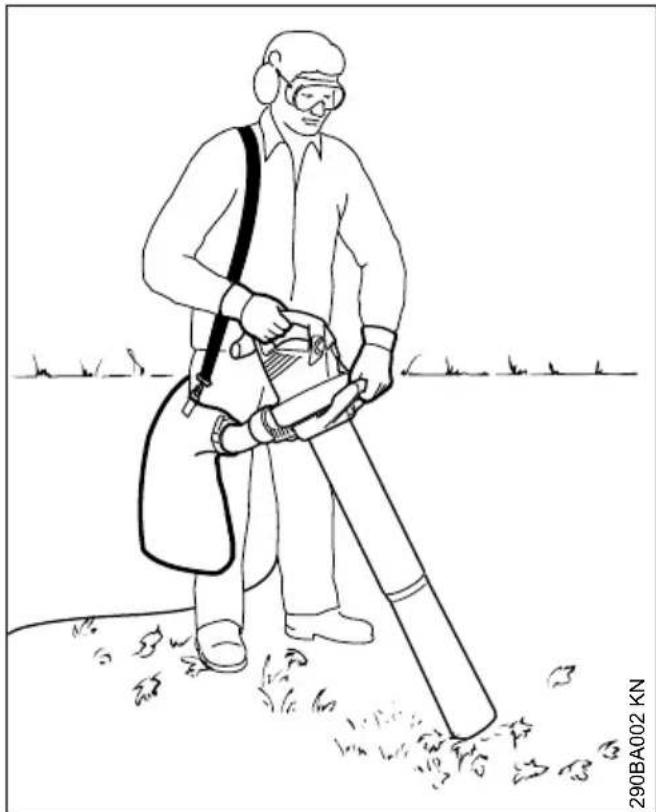

De zuighakselaar is ontworpen voor tweehandsbediening. Het apparaat要去 door de gebruiker met de rechtserhand op de bedieningshandgrep en met de linkerhand op de greed van dewartelmoer worden gedragen.

De draagriem van de opvangzak over de rechten-schouder hangen - Niet kruislings dragen, zodat in geval vanood het apparaat samen met de opvangzak snel van het lichaam kan worden genomen.

Het apparaat alleen met compleet gemonteerde zuigpijp en gemonteerde, gesloten opvangzak gebruiken - kans op letsel!

Geen hete of brandende materialen (bijv. hete as, gloeienda sigaretten) opzuigen - kans op letsel door brand!

Nooit ontbrandbare vloeistoffen (bijv. brandstof) of in brandbare vloeistofen gedrenkte materialen opzuigen - kans op dodelijk letsel door vuur of explosie!

LET OP

Bij het opzuigen van schurende materialen (bijv. split,steen enz.) worden het schoepenwiel en het blaasventilatorhuis blootgesteld aan zeer sterke slijtage.Deze slijtage openbaart zich door een sterk teruglopende zuigcapaciteit. In dit geval contact opnemen met een geauthoriseerde dealer.STIHL adviseert de STIHL dealer.

Bij het opzuigen van nat blad kan het blaasventi- latorhuis of het kniestuk verstopt raken.

Voor het opheffen van verstoppen in het apparatus:

• Apparaat uitschakelen en de netsteker lostrekken
  -Het kniestuk en de zuigpijp demonteren-zie "Zuighakselaar completeren"
• Kniestuk en blaasventilatorhuis reinigen

2.9 Tijdens de werkzaamheden

Bij beschadiging van de netkabel direct de netstekeruit de contactdoostrekken -levensgevaar door elektrische schok!

De netkabel nicht beschadigen door eroverheente rijden, denen at te knellen of eraan te trekken.

De stroomstekker nooit uit de contactdoos trekken door aan de aansluitkabel te trekken, maar door de stroomstekker vast te pakken.

De stroomstekker en de aansluitkabel alleen met droge handen vastpakken.

Bij dreigend gevaar, resp. in geval van nood - deschakelhendel/schakelaar in stand STOP, resp. 0 plaatsen.

Het apparaat wordt door slechts een personen bediend - geen andere Personen in het werkgebied toestaan.

Kinderen, dieren en toeschouwers op afstand honden.

Binnen een straal van 15 m mogen zich geen andere personen ophouden - kans op letsel door weggeslingerde voorwerpen!

Deze afstand ook ten opzichte van andere objec- ten (auto's, ruiten) aanhouden - kans op materi- ele schade!

Nooit in de richting van andere personen of die- ren blazen - het apparaat kankleine voorwerpen met hoge snelheid omhoog slingeren - kans op letsel!

Tijdens het blazen en zuighakselen (in open terrein en in de tuin) op huisdieren letten, om deze nicht in gevaar te brengen.

Het apparaat nooit onbeheerd lately draaien.

Alleen stapsgewijs voorwaarts werken - de luchtuitstroomopening van de blaasijp.altijd in het oog houden - Niet weiteruit lopen of rennen - kans op struikelen!

De netkabel alkijd anschter het apparaat houden - Niet in achechterwaartse richting werken of rennen - kans op struikelen!

Abnormale lichaamshoudingen vermijden en.altijd het evenwicht behouden. Altijd voor een stabiele en veilige houding zorgen.

Wees voorzichtig bij werkzaamheden op hellingen en in oneffen terrein - kans op uitgijden!

Op obstakels letten: afval, boomstronken, wortels, greppels - kans op struikelen!

Niet op een ladder, nied op onstabiele plaatsen werken.

Bij gebruik van gehoorbeschemers要去 extra omzichtig en bedachtzaam worden gewerkt - omdat geluiden die op gevaar wijzen (schreeuwen, alarmsignalen e.d.) minder goed hoorbaar zichn.

Rustig en met overleg werken - alleen bij voldoende Licht en goed zich. Voorzichtig werken, anderen nicht in gevaar brengen.

Opijd rustpauzes nemen om vermoeidheid enuitputting te voorkomen - kans op ongelukken!

Bij het wegblazen van groe hoeveelheden stofhoudend materiaal kunnen er elekstrostatische ladingen ontstaan, die zich onder ongunstige (bijv.eer droge) omstandigheden plotseling kunnen ontladen.

Bij stofontwikkeling.altijd een stofmasker dragen.

Door het opzuigen van Niet geschikt materiaal kan het schoopenwiel worden geblokkeerd. Het apparaat direct uitschakelen, de netstekeruit de contactdoos trekken. Pas dan het materiaal waardoor het schoopenwiel is geblokkeerd verwijderen.

Geen voorwerpen via het beschemrooster of de blaasmond in het blaasventilatorhuis schuiven. Door de ventilator hunnen deze met een hoge snelheid maar buiten worden geslingerd - kans op letsel!

Bij merkBare wijzigingen in de motorkarakteristiek (bijv. hoger trillingsniveau) de werkzaamheden onderbreken en de oorzaken voor de wijziging opheffen.

Als het apparaat Niet volgens de voorschriften (bijv. door geweld van buitenaf, door stoten of vallen) werk uitgeschakeld, het apparaat voor het opnieuw in gebruik nemen beslist op een bedrijfsveilige staat controleren - zie ook "Voor aanvang van de werkzaamheden". Vooral de correcte werkung van de veiligheidsinrichtingen controleren. Een Niet-bedrijfszeker apparaat in geen geval verder gebruiken. In geval van twijfel contact opnemen met een geauthoriseerde dealer.

Als het apparaat blijdt draaien (niet uitschakelt), als de schakelhendel Nieteer is ingedrukt - de stekeruit de contactdoos trekken en contact opnemen met een STIHL dealer. Het apparaat is defect.

Voor hetchyterlaten van het apparaat: het appaarat uitschakelen - de stroomstekkeruit de contactdoos trekken.

2.10 Na het werk

De netsteker uit de contactdoos trekken.

De stroomstekker nooit uit de contactdoos trekken door aan de aansluitkabel te trekken, maar door de stroomstekker vast te pakken.

Stof en vuil op het apparaat verwijderen - geen vetoplossende middelen gebruiken.

2.11 Trillingen

Langdurig gebruik van het motorapparaat kan leiden tot door trillingen veroorzaakte doorbloedingsstoornissen aan de handen ("witte vingers").

Een algemeen geldende gebruiksduur kan nicht worden vastgesteld, onward deze van meerdere factoren afhankelijk is.

De gebruiksduur worden verlengd door:

• Bescherming van de handen (warme hand-schoenen)

Rustpauzes

De gebruiksduur worden verkort door:

Nederlandst 3 Bladblazer completeren

Bijzondere persoonlijke aanleg voor slechte doorbloeding (kenmerk: vaak koude vingers, kriebelen)
Lage buitentemperaturen
- De mate van kracht uitgeoefend door de handen (stevig beetpakken beinvloedt de doorbloeding nadelig)

Bij regelmatig, langdurig gebruik van het apparraat en bij het herhaald optreden van de betreffende symptomen (bijv. vingers kriebelen) worden een medisch onderzoek geadviseerd.

2.12 Onderhoud en reparations

WAARSCHUWING

Voor alle werkzaamheden aan het apparatus: de netstekeruit de contactdoos trekken.

Alleen hoogwaardige onderdelen monteren. Als dit worden nagelaten is er kans op ongelukken of schade aan het apparaat. Bij vragen hierover contact opnemen met een geautorieerde dealer.
Werkzaamheden aan het apparaat (bijv. het verwangen van een beschadigde netkabel) mogen, om gevaarlijke situatives te voorkomen, alleen worden uitgevoerd door geauthoriserde dealers of gekwalificeerde elektriciens.

Kunststof onderdelen reinigen met een doek.
Agressieve reinigingsmiddelen können het kunststof beschaden.

De koelluchtsleuven in de motorbehuizing indien nodig reinigen.

Het apparaat regelmatig onderhonden. Alleen die onderhouds- en reparatiewerkzaamheden uitvoeren die in de handleiding staan beschreven. Alle andere werkzaamheden lately uitvoeren door een geauthoriseerde dealer.

STIHL advisert originele STIHL onderdelen te monteren. Deze zijn qua eigenschappen optimaal op het apparaat en de eisen van de gebruiker afgestemd.

STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te latentuitvoeren. De STIHL dealers nemen regelmatigdeel aan scholingen en ontvangen Technischeinformatics.

3 Bladblazer completen

De netsteker uit de contactdoos trekken

3.1 Blaaspijp monteren

BGE 71, BGE 81:

De bladblazer kan alleen worden ingeschakeld als de blaaspijp correct is gemonteerd. De wartelmoer activeert een schakelaar die het stroomcircuit voor het starten van de motor sluit.

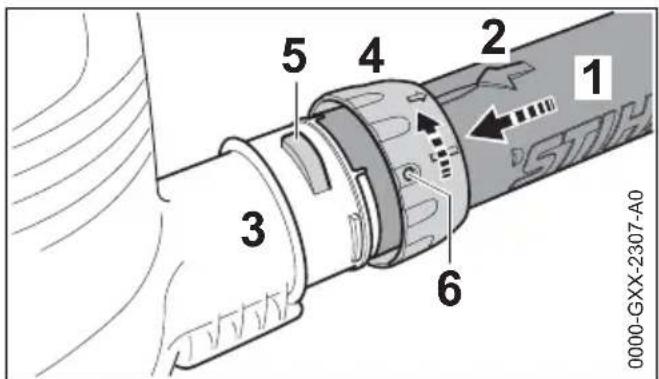

De uitsparingen met elkaar in lijn brengen. De pijl (2) moet zich aan de bovenzijde van de blaasijp (1) bevinden
De blaaspijp (1) tot aan de aanslag in de aan-sluitmond (3) van het blaasventilatorhuis steken
De wartelmoer (4) over de aansluitmond (3) van het blaasventilatorhuis schuiven en in de richting van de pijdraaien tot de lip (5) in de boring (6) van de wartelmoer worden vergrendeld.

BGE 71, BGE 81:

Deveiligheidsschakelaar wordt hoorbaan geactiveerd

3.2 Blaas-/zuigmond monteren

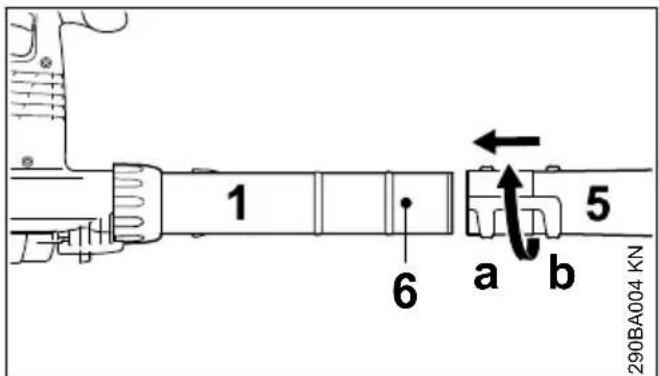

De blaasmond (5) in stand (a) (lang) of stand (b) (kort) tot aan de pal (6) op de blaaspijp (1) schuiven en in de richting van de pijl vergrendelen

4 ZuigHakselaar completeren Nederlands

3.3 Blaaspijp demonteren

Motor uitschakelen

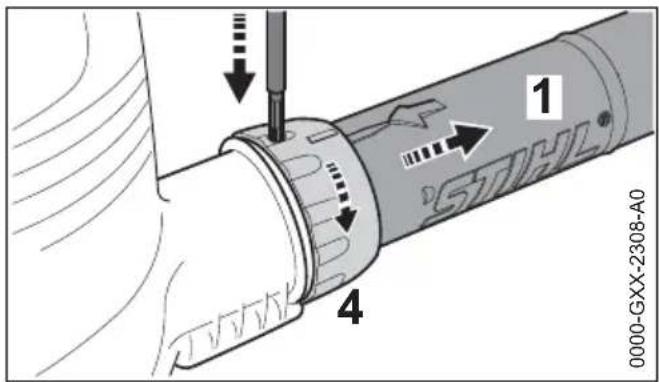

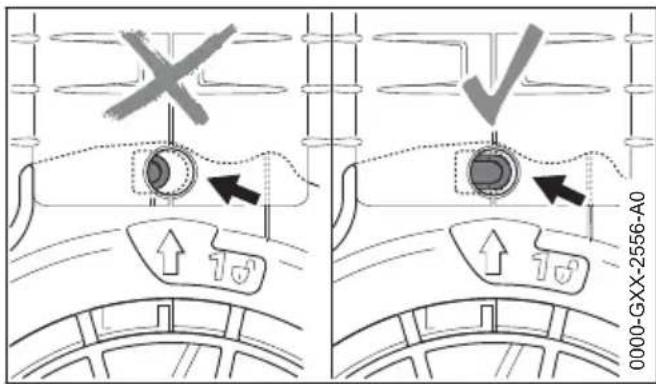

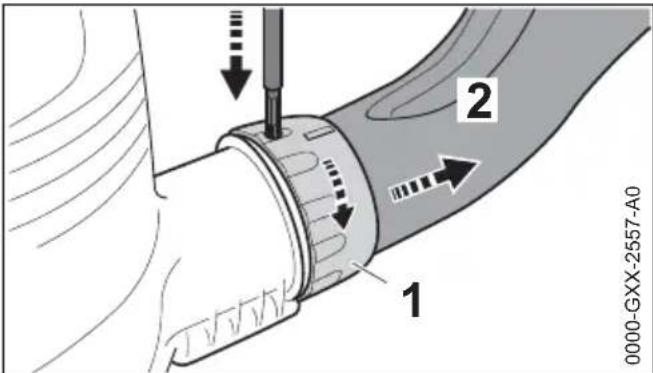

De borgpen met een hiertoe geschikt gereed-schap via de boring in de wartelmoer indrukken

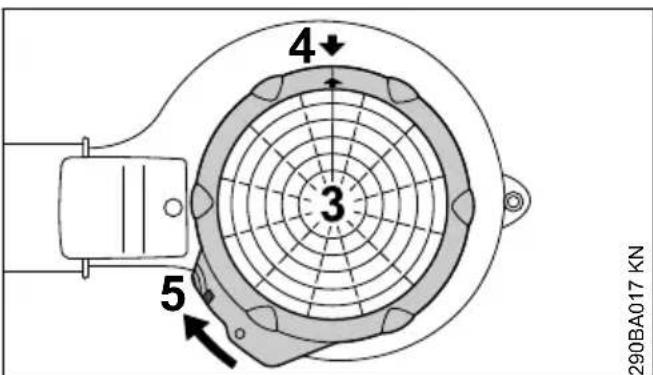

De wartelmoer (4) tot aan de aanslag in derichting van de pijl draaien
De blaaspijp (1) wegemen

4 ZuigHakselaar complete- ren

De zuighakselaar kan alleen worden ingeschakeld als het kniestuk en de zuigpijp correct zich gemonteerd. De wartelmoeren activeren een schakelaar die het stroomcircuit voor het starten van de motor sluit.
De netsteker uit de contactdoos trekken

4.1 Kniestuk monteren

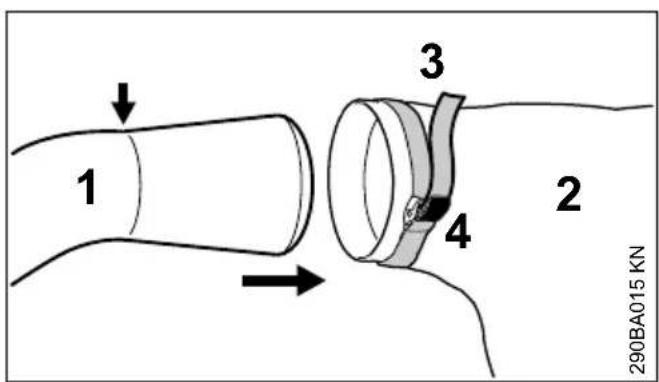

De ritssluiting van de opvangzak moet zichন

Kniestuk (1) tot aan de markings (pijl) in de opvangzak (2) schuiven
Band (3) op de opvangzak vasttrekken en degesp (4) waar beneden drukken

De uitsparingen met elkaar in lijn brengen

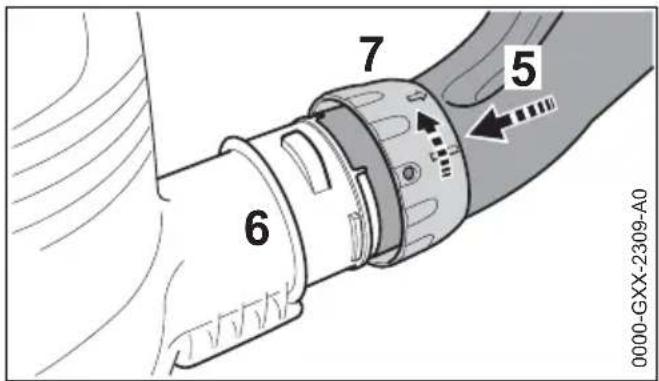

- Het kniestuk (5) tot aan de aanslag in de aan-sluitmond (6) van het blaasventilatorhuis schuiven
De wartelmoer (7) over de aansluitmond (6) van het blaasventilatorhuis schuiven en in de richting van de pijl tot aan de aanslag draaien. De veiligheidsschakelaar worden hoorbaar geactiveerd

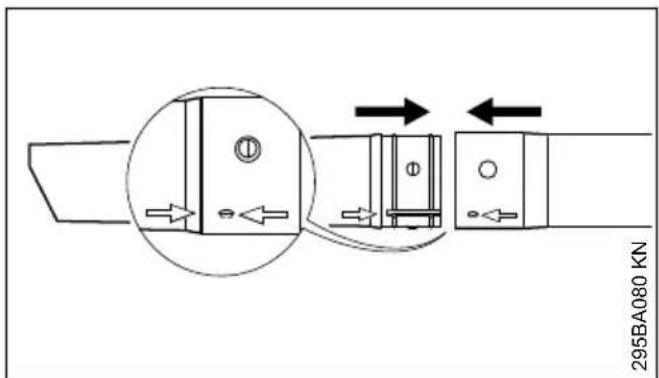

4.2 Zuigpijp completenen

De zuigpijp en het zuigpijpverlengstuk aan de hand van de pijlen uutilijnen, in elkaar schuiven en vergrendelen

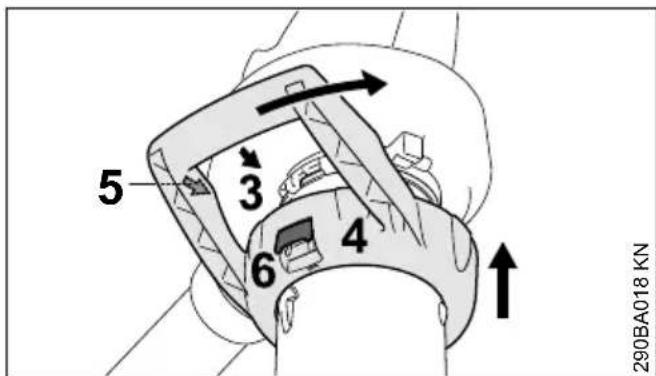

4.3 Zuigpijp monteren

Motor uitschakelen

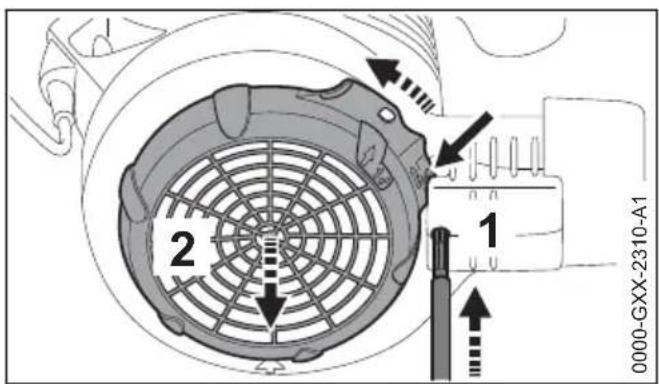

De borgpen (1) met een hiertoe geschikt gereedschap via de boring indrukken
Lip (pijl) aan het blaasventilatorhuis drukken en ingedrukt houden

Nederlands 4 ZuigHakselaar completeren

Beschermrooster (2) tot aan de aanslag in derichting van de pijl draaien en wegemen

Pijlen (3) met elkaar in lijn brengen

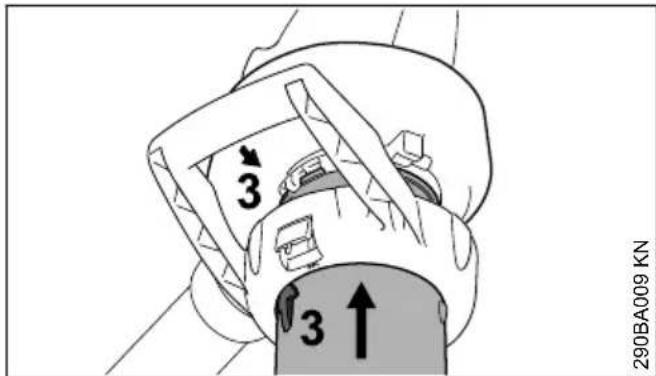

- De zuigpijp tot aan de aanslag in de aanzuigopening van het blaasventilatorhuis schuiven

Beugelhandgreep (4) over de aanzuigopening van het blaasventilatorhuis schuiven
- De pijlen (3) en (5) met elkaar in lijn brengen
Beugelhandgreep (4) in de richting van de pijl draaien, tot de arrêteerhendel (6) op het blaasventilatorhuis hoorbaar in de vergrendeling valt

De borgpen (pijl) is bij een correcte montage nicht ingedrukt.

4.4 Kniestuk demonteren

Motor uitschakelen
De borgpen met een hiertoe geschikt gereed-schap via de boring indrukken
Wartelmoer (1) in de richting van de pijl tot aan de aanslag draaien
Het bochtstuk (2) wegemen

4.5 Zuigpijp demonteren

Motor uitschakelen

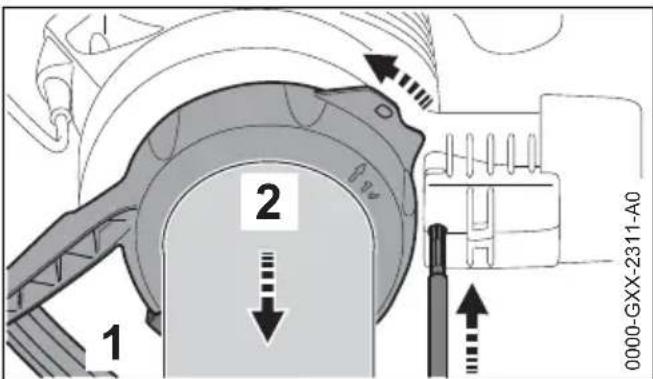

De borgpen met een hiertoe geschikt gereed-schap via de boring indrukken
- Arrêteerhendel (1) indrukken en de beugelhandgreep (2) in de richting van de pijl tot aan de aanslag draaien
Beugelhandgreep samen met de zuigpijp weg-nemen

• Beschemrooster (3) op de aanzuigopening van het blaasventilatorhuisplaatsen
  Pijlen (4) met elkaar in lijn brengen

5 Apparaat op hetlichtnet aansluiten Nederlands

• Beschemrooster (3) in de richting van de pijl draaien, tot de lip (5) op het blaasventilator-huis in de vergrendeling valt

De borgpen (pijl) is bij een correcte montage nicht ingedrukt.

5 Apparaat op hetlichtnet aansluiten

De spanning en de frequentie van het apparaat (zie typeplaatje)要去en corresponderen met de spanning en de frequentie van het elektriciteits-net.

De minimale beviegling (zekering) van de nettaansluiting moet overeenkomstig de technische gegevens zijn uitgevoerd - zich "Technische gegevens".

Het apparaat要去 via een aardlekschakelaar op het elektriciteitsnet worden aangesloten, die de stroomtoevoer onderbreekt als de aardlekstroom hoger is dan 30mA

De netkabel moet voldoen aan IEC 60364 en aan de nationale voorschriften.

5.1 Verlengkabel

De verlengkabel要去 qua constructie ten minste voldoen aan bezelfde eigenschappen als de netkabel van het apparaat. Op de codering (typebenaming) van de netkabel letten.

De aders in de kabel moeten, afhankelijk van de netspanning en de kabellenge, de vermelde minimale doorsnede hebben.

Kabellengthe Minimale doorsnede

220V-240V:

tot 20 m 1.5mm^2

20 m tot 50 m 2,5mm^2

100V-127V:

tot 10 m AWG 14/2,0 mm²

10 m tot 30 m AWG 12/3,5 mm²

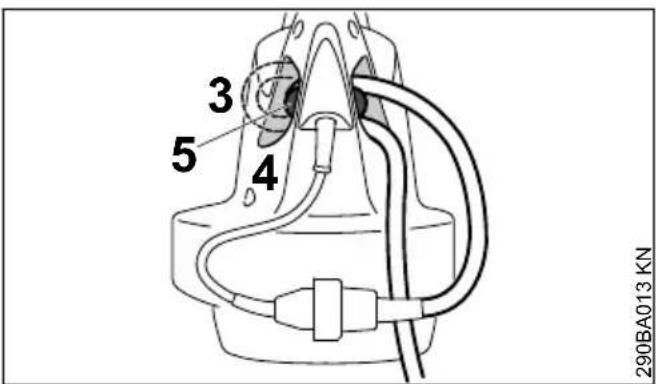

5.2 Trekontlasting

De trekontlasting beschermt de aansluitkabel gegen beschadiging.

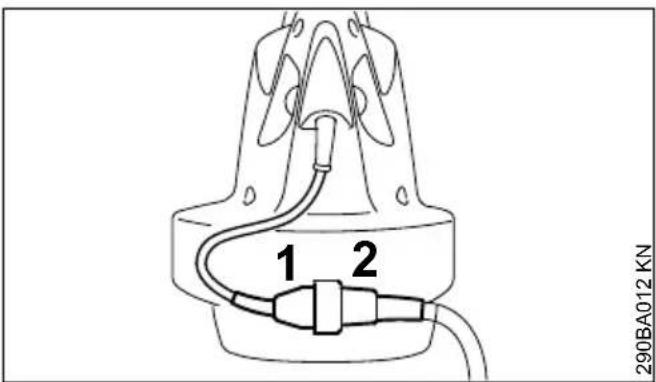

Netsteker (1) in de contrasteker (2) van de verlangkabel steken

Met de verlangkabel een lus vormen
De lus (3) door de opening (4) steken
De Ius over de haak (5) geleiden en vasttreken

5.3 Aansluiting op de contactdoos

Voor de aansluiting op het elektriciteitsnet, controeren of het apparaat is uitgeschakeld - zie "Apparaat uitschakelen"

De steker van de verlangkabel in een volgens de installmentevoorschriften aangesloten contactdoos steken

6 Apparaat inschakelen

Een veilige en stabiele houding aannemen
Het apparatus in de werkpositie houden

Schakelaar (1) in stand I of II plaatsen (stand II affhankelijk van de uitrusting)

Bij apparaten met schakelstand I:

I = maximale blaascapaciteit

Bij apparaten met schakelstand I en II:

I = halve blaascapaciteit

II = maximale blaascapaciteit

BGE 81, SHE 81

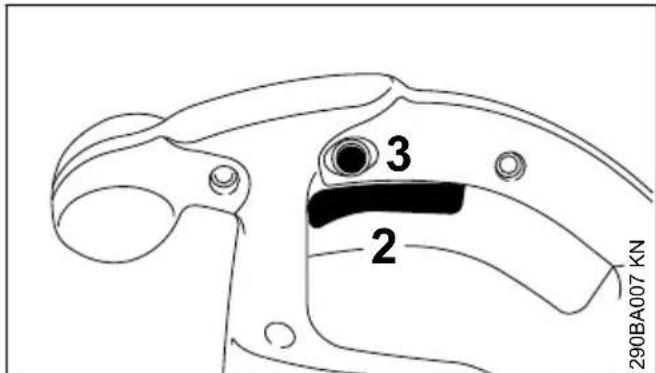

De hevel (2) op de bedieningshandgreep indrukken

De blaas- en zuigcapaciteit kan traploos worden geregeld.

Door het indrukken van de blokkeerknop (3) kan de hevel (2) in de maximale blaas- en zuigstand worden vergrendeld.

7 Apparaat uitschakelen

Bij langere onderbrekingen - de netstekeruit de contactdoos trekken.

Als het apparaat Niet meer worden gebruikt, het apparaat zo neerleggen dat niemand in gevaar kan worden gebracht.

Het apparaat zo opbergen dat onbevoegden er geen toegang toe hebben.

De schakelaar (1) in stand 0 plaatsen

BGE 81, SHE 81

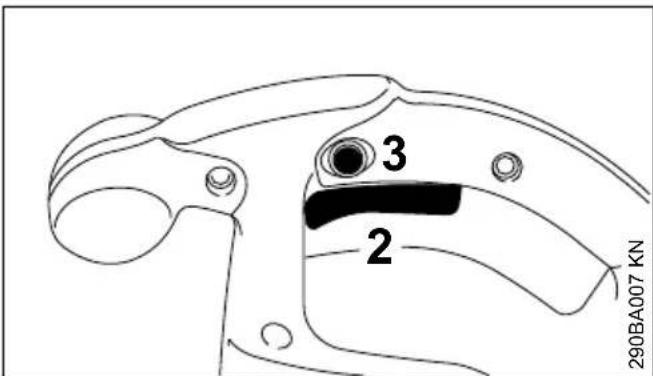

De hevel (2) op de bedieningshandgreep los-laten

Bij vergrendelde blokkeerknop (3) de schakelhevel even indrukken en loslaten.

8 Apparaat opslaan

Het apparatus grondig reinigen
- Het apparaat op een droge en veilige plaats opslaan. Beschermen gegen onbevoegd gebruik (bijv. door kinderen)

9 Onderhouds- en reinigingsvoorschriften

Onderstaande gegevens zijn gebaseerd op nor-male bedrijfsomstandigheden. Onder zwareomstandigheden (veel stofoverlast enz.) en bij lan-gere werktijden per dag dienen de gegeven inter-vallen navenant te worden verkort.		Voor begin van de werkzaamheden	Nabeeindigen van de werkzaamheden, resp. dagelijks	Wekelijks	Maandelijks	Jaarijks	Bij storingen	Bij beschadiging	Indien nodig
Complete apparaat Visuèle	controle (staat)x
	reinigen x
bedieningshandgreep werkng controleren x
Aanzuigopeningen voor koellucht	reinigen x
Veiligheidssticker verwangen x

10 Slijtage minimisieren en schade voorkomen

Het aanhonden van de voorschriften in deze handleiding voorkomt overmatige slijtage en schade aan het apparaat.

Gebruik, onderhoud en opslag van het apparaat要去en net zo zorgvuldig plaatsvinden als staat beschreiben in de handleiding.

De gebruiker is zich verantwoordelijk voor alle schade die door het Niet in acht nemen van de veiligheids-, bedienings- en onderhoudsaanwijzingen worden veroorzaakt. Dit geldt in het bijzonder voor:

• Niet door STIHL vrijgeveen wijzigingen aan het product
• het gebruik van gereedschappen of toebehoren die Niet voor het apparaat zijn vrijgegeven, Niet geschikt of kwalitatief minderwaardig zich
• het Niet volgens voorschrift gebruikmaken van het apparatus
• gebruik van het apparaat bij sportmanifestaties of wedstrijden
• verwolgschade door het blijven gebruiken van het apparaat met defecte onderdelen

10.1 Onderhoudswerkzaamheden

Alle in het hoofdstuk „Onderhouds- en reinigingsvoorschriften" vermelde werkzaamheden要去 regelmatig worden uitgevoerd. Voorzover deze onderhoudswerkzaamheden Niet door de gebruiker zich hunnen worden uitgevoerd,要去 deze worden overgelaten aan een geauthoriserde dealer.

STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te latentuitvoeren. De STIHL dealers worden regelmatifgeschoold en hebben de beschikking over technische informaties.

Als deze werkzaamheden nicht of onvakkundig worden uitgevoerd kan er schade ontstaan waar-voor de gebruiker zich verantwoordelijk is. Hiertoe behoren onder andere:

• schade aan de elektromotor ten gevolge van Nietijdig of Niet correct uitgevoerde onderhoudswerkzaamheden (bijv. onvoldoende reniging van de koelluchtgeleiding)
• schade door verkeerde elektrische aansluiting (spanning, te lichte bedrading)

Nederlands 11 Belangrijke componenten

corrosie- en andere cervolgschade ten gevolge van onjuiste opslag
- schade aan het apparaat ten gevolge van gebruik van kwalitatief minderwaardige onderdelen

10.2 Aan slijtage onderhevige delen

Sommige onderdelen van het motorapparaat staan ook bij gebruik volgens de voorschriften aan normale slijtage bloot en要去en, afhankelijk van de toepassing en de gebruiksduur,ijdig worden verrangen. Hiertoe behoren o.a.:

• schoepenwiel
• opvangzak

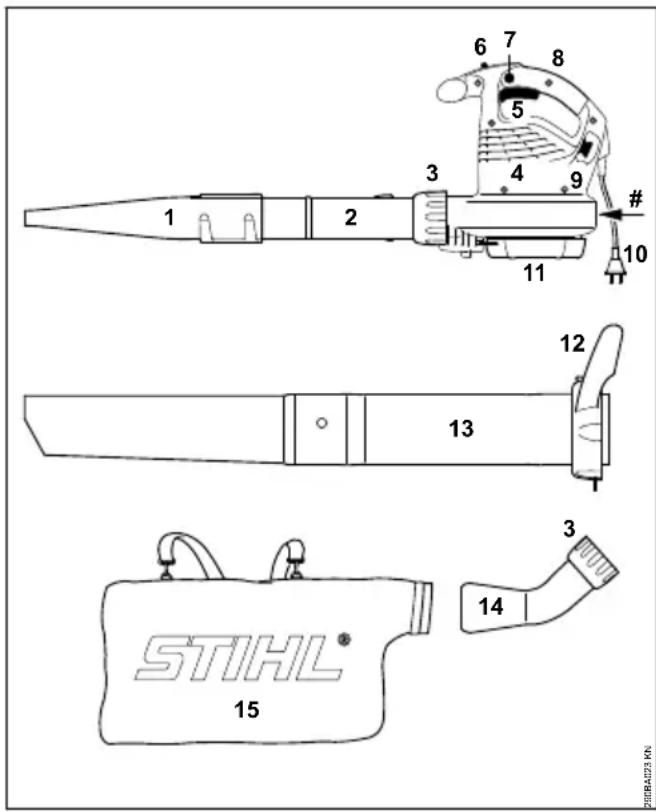

11 Belangrijke componenten

1 Platte blaas-/zuigmond
2 Blaaspijp
3 Wartelmoer
4 Aanzuigopeningen voor koellucht
5 Schakelhevel (alleen BGE 81, SHE 81)
6 Schakelaar (alleen BGE 61, BGE 71, SHE 71)
7 Blokeerknop (alleen BGE 81, SHE 81)
8 Bedieningshandgreep
9 Haak voor trekontlasting

10 Netsteker
11 Beschermrooster
12 Wartelmoer met greed
13 Zuigpijp
14 Kniestuk
15 Opvangzak
Machinenummer

Netaansluitgegevens 120 V,60 Hz, 9,2 A

Zekering 15 A

Vermogen 1100 W

Bveiligingsklasse

Uitvoering 240 V

Netaansluitgegevens 240 V,50 Hz, 4,8 A

Zekering 10 A

Vermogen 1100 W

Bveiligingsklasse

12.2 Motor BGE 71/SHE 71

Uitvoering 120 V

Netaansluitgegevens 120 V,60 Hz, 9,2 A

Zekering 15 A

Vermogen 1100 W

Bveiligingsklasse

Uitvoering 230 V

Netaansluitgegevens 230 V,50 Hz, 4,8 A

Zekering 10 A

Vermogen 1100 W

Bveiligingsklasse

50 Hz, 4,8 A

Uitvoering 230 V - 240 V

Netaansluitgegevens 230 V - 240 V,

Zekering 10 A

Vermogen 1100 W

Bveiligingsklasse

Netaansluitgegevens 230 V,50 Hz, 6,1 A

Zekering 10 A

Vermogen 1400 W

Bveiligingsklasse

Uitvoering 230 V - 240 V

Netaansluitgegevens 230 V - 240 V,

50 Hz, 6,1 A

Zekering 10 A

Vermogen 1400 W

Bveiligingsklasse

1回

12.4 Maximale luchtdoorzet

Blaasstand Zuigstand

BGE61 670m³/h

BGE 71 670m^3 /h580m 3/h

BGE 81 750m^3 /h650m 3/h

SHE 71 670m^3 /h580m 3/h

SHE 81 750m^3 /h650m 3/h

12.5 Luchtsnelheid met blaasmond

Blaasstand

BGE 61 66 m/s

BGE 71 66 m/s

BGE 81 76 m/s

SHE 7158 m/s

SHE 81 67 m/s

12.6 Afmetingen

Breedte 210 mm

Hoogte 334 mm

Diepte 330 mm

12.7 Gewicht

BGE 61 3,0 kg

BGE 71 3,0 kg

BGE 81 3,3 kg

SHE 714,1 kg

SHE 81 4,4 kg

12.8 Geluids- en trillingswaarden

Voor het bepalen van de geluids- en trillingswaarden worden rekening gehouden met de bedrijfsstatus nominaal max.toerental.

Gedetailleerde gegevens met betrekking tot de arbo-wetgeving voor wat betreft trillingen 2002/44/EG, zie www.stihl.com/vib/.

12.8.1 Continu geluiddrukniveau L p volgens EN 50636-2-100

Blaasstand Zuigstand

BGE 71 85 dB(A) 85 dB(A)

BGE 81 89 dB(A) 88 dB(A)

SHE 71 85 dB(A) 85 dB(A)

SHE 81 89 dB(A) 88 dB(A)

12.8.2 Geluidvermogensniveau L w volgens EN 50636-2-100

Blaasstand Zuigstand

BGE 71 100 dB(A) 101 dB(A)

BGE 81 103 dB(A) 103 dB(A)

SHE 71 100 dB(A) 101 dB(A)

SHE 81 103 dB(A) 103 dB(A)

12.8.3 Trillingswaarde a hv volgens

EN 50636-2-100

Blaasstand

Handgreep rechts

BGE 71 1 m/s²

BGE 81 4.1m / s^2

SHE 71 1m / s^2

SHE 81 4,1m / s^2

Zuigstand

Handgreep

rechts

Handgreep links

BGE 71 0.8m / s^2 1,2m / s^2

BGE 81 2,6m / s^2 5,6m / s^2

SHE 71 0.8m / s^2 1,2m / s^2

SHE 81 2,6m / s^2 5,6m / s^2

Voor het geluiddrukniveau en het geluidvermögensniveau bedraagt de K--waarde volgens RL 2006/42/EG = 2,0 dB(A); voor de trillingswaarde bedraagt de K--waarde volgens RL 2006/42/EG = 2,0 m/s².

12.9 REACH

REACH staat voor een EG voorschrift voor de registratie, klassificatie en vrijgave van chemica-lien.

Informatie met betrekking tot het voldoen aan het REACH voerschrift (EG) nr. 1907/2006zie

www.stihl.com/reach

13 Reparatierichtlijnen

Door de gelebruiker van dit apparaatogen alleen die onderhouds- en reinigingswerkzaamheden worden uitgevoerd die in deze handleiding staan beschreiben. Verdergaande reparaties mogen alleen door geauthoriseerde dealers worden uitgevoerd.

STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te latentuitvoeren. De STIHL dealers worden regelmatifgeschoold en hebben de beschikking over Technische informaties.

Bij reparatiewerkzaamheden alleen onderdelen inbouwen die door STIHL voor dit apparaat zijn vrijgegeven of technisch gelijkwaardige onderdelen. Alleen hoogwaardige onderdelen monteren. Als dit worden nagelaten is er kans op ongelukken of schade aan de apparaat.

STIHL advisert originele STIHL onderdelen temonteren.

Originele STIHL onderdelen zijn te herkennen aan het STIHL onderdeelnummer, aan het logo STIHLe n, indien aanwezig, aan het STIHL onderdeellogo (opkleine onderdelen kan dit logo ook als enig teken voorkomen.).

14 Milieuverantwoord afvoeren

Informatie over de afvoer is verkrijgbaar bij de gemeente of bij een STIHL dealer.

Een onjuiste afvoer kan schadelijk zijn voor de gezondheid en voor het milieu.

• De STIHL producten inclusief de verpakking volgens deplaatselijke voorschriften bij een geschikt verzamelpunt voor recycling inleven.
  Niet bij het huisvuil afvoeren.

15 EU-conformiteitsverklaring

verklaart op eigengverantwoordelijkheid dat

Constructie: elektrische bladblazer elektrische ZuigHakselaar

Merk: STIHL

Type: BGE 61

BGE 71

BGE 81

SHE 71

SHE 81

Serie-identificatie: 4811

voldoen aan de betreffende bepalingen van de richtlijnen 2011/65/EU, 2006/42/EG, 2000/14/EG en 2014/30/EU en in overeenstemming met detenijdve van de productiedatum geldende versies van de volgende normen zich ontwikkeld en geproduedd:

EN 50636-2-100, EN 55014-1, EN 55014-2, EN 60335-1, EN 61000-3-2, EN 61000-3-3

Voor het bepalen van het gemeten en het gegarandeerde geluidvermogensniveau werden gehandeld volgens de richtlijn 2000/14/EG, bijlage V.

Gemeten geluidsvermogenniveau

BGE 71:98 dB(A)

BGE 81:101 dB(A)
SHE 71:98 dB(A)
SHE 81: 100 dB(A)

Gegarandeerd geluidsvermogenniveaua

BGE 71:100 dB(A)
BGE 81:103 dB(A)
SHE 71:100 dB(A)
SHE 81: 102 dB(A)

Bewaren van technische documentatione:

Het productiejaar, het productieland en het machinenummer staan vermeld op het apparaat.

Waiblingen, 15-7-2021

Hoofd van de afdeling productgoedkeuring, -regelgeving

16 UKCA-conformiteitsverklar- ring

verklaart op eigeng verantwoordelijkheid dat

Constructie: elektrische bladblazer elektrische ZuigHakselaar

Merk: STIHL

Type: BGE 61

Serie-identificatie: 4811

16 UKCA-conformiteitsverklaring Nederlands

voldoet aan de betreffende bepalingen van de Britse richtlijnen The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012, Supply of Machinery (Safety) Regulations 2008, Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001 en Electromagnetic Compatibility Regulations 2016 en in overeenstemming met de ten tjnde van de productiedatum geldende versies van de volgende normen is ontwikkeld en geproduedd:

EN 50636-2-100, EN 55014-1, EN 55014-2, EN 60335-1, EN 61000-3-2, EN 61000-3-3

Voor het bepalen van het gemeten en het gegarandeerde geluidsvermogenniveau werden gehandeld volgens de Britse richtig Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 8.

Gemeten geluidsvermogenniveau

BGE 71:98 dB(A)

BGE 81:101 dB(A)

SHE 71:98 dB(A)

SHE 81: 100 dB(A)

Gegarandeerd geluidsvermogenniveau

BGE 71:100 dB(A)

BGE 81:103 dB(A)

SHE 71:100 dB(A)

SHE 81:102 dB(A)

Bewaren van technische documentatione:

Het productiejaar, het productieland en het machinenummer staan vermeld op het apparaat.

Waiblingen, 15-7-2021

Hoofd van de afdeling productgoedkeuring, -regelgeving

0458-290-9621-C
