GEBRUIKSAANWIJZING HW90GBD14979UDF HAIER

Legende Waarschuwing - Belangrijke veiligheidsinformatie Algemene informatie en tips

Milieu-informatie Help het milieu en de gezondheid te beschermen. Plaats de verpakking in de geschikte containers om het te recyclen. Help afval van elektrische en elektronische apparaten recyclen. Gooi apparaten die voorzien zijn van dit symbool niet weg met huishoudelijk afval. Re- tourneer het product naar uw lokale instelling of neem contact op met uw gemeentelijk kantoor. Dank u voor uw aankoop van dit Haier product. Lees deze handleiding grondig voor u het apparaat in gebruik neemt. De handleiding bevat belangrijke informatie die u zal helpen uw apparaat optimaal te gebruiken en het veilig en correct te installeren, gebruiken en onderhouden. Bewaar deze handleiding zodat u hem steeds kunt raadplegen voor het veilig en correct gebruik van het apparaat. Als u het apparaat verkoopt, wegschenkt, of achterlaat wanneer u verhuist, moet u deze handleiding ook meegeven zodat de nieuwe eigenaar vertrouwd kan raken met het appa- raat en de veiligheidswaarschuwingen. Waarschuwing! Risico op letsels of verstikking! Ontkoppel het apparaat van het netwerk. Snijd het netsnoer door en verwijder het. Ver- wijder de scharnieren om te vermijden dat kinderen of huisdieren in het apparaat vast- geklemd kunnen raken.NL Inhoud

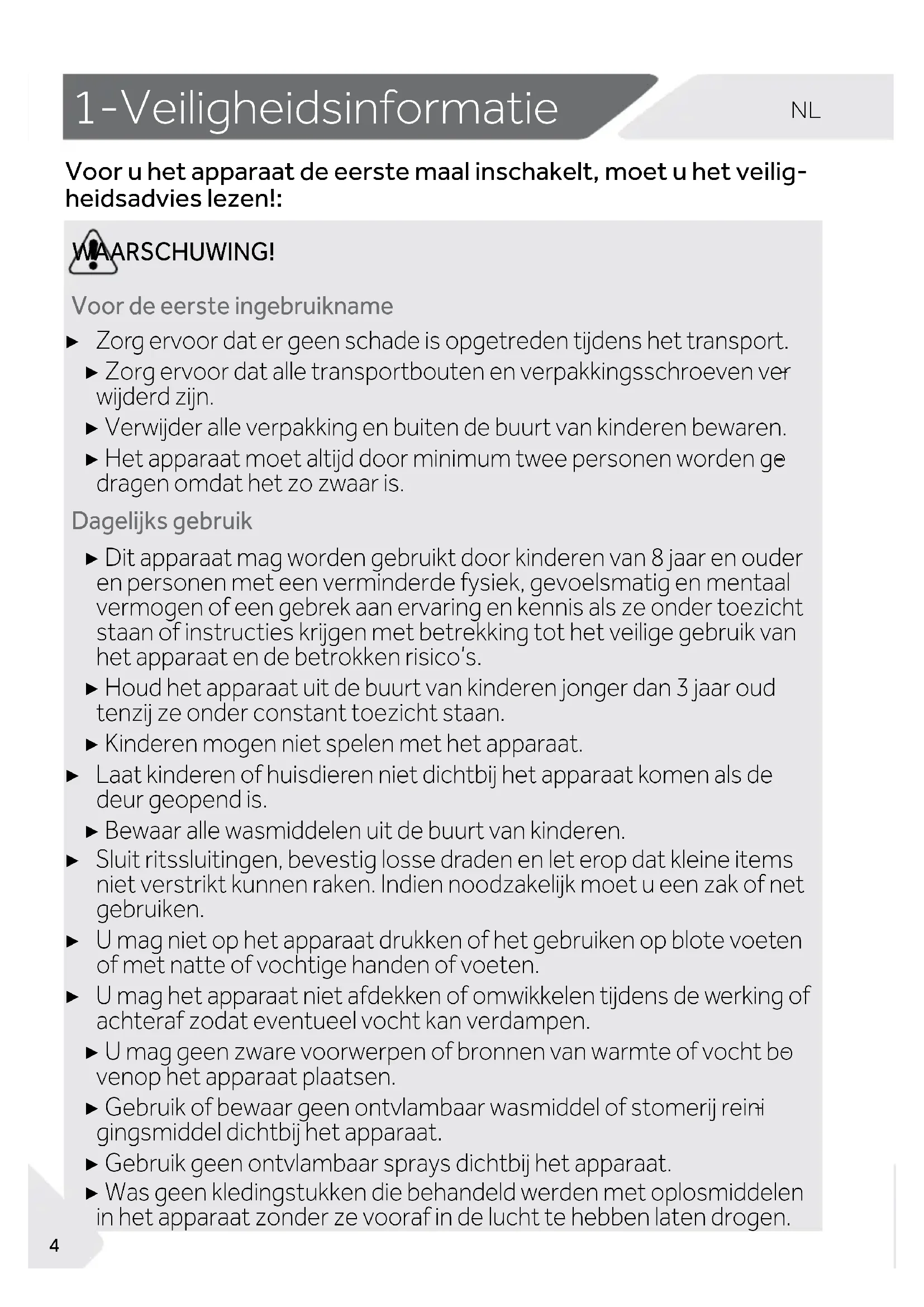

Voor u het apparaat de eerste maal inschakelt, moet u het veilig- heidsadvies lezen!: WAARSCHUWING! Voor de eerste ingebruikname ▶ Zorg ervoor dat er geen schade is opgetreden tijdens het transport. ▶ Zorg ervoor dat alle transportbouten en verpakkingsschroeven ver

wijderd zijn. ▶ Verwijder alle verpakking en buiten de buurt van kinderen bewaren. ▶ Het apparaat moet altijd door minimum twee personen worden ge

dragen omdat het zo zwaar is. Dagelks gebruik ▶ Dit apparaat mag worden gebruikt door kinderen van 8 jaar en ouder en personen met een verminderde fysiek, gevoelsmatig en mentaal vermogen of een gebrek aan ervaring en kennis als ze onder toezicht staan of instructies krijgen met betrekking tot het veilige gebruik van het apparaat en de betrokken risico’s. ▶ Houd het apparaat uit de buurt van kinderen jonger dan 3 jaar oud tenzij ze onder constant toezicht staan. ▶ Kinderen mogen niet spelen met het apparaat. ▶ Laat kinderen of huisdieren niet dichtbij het apparaat komen als de deur geopend is. ▶ Bewaar alle wasmiddelen uit de buurt van kinderen. ▶ Sluit ritssluitingen, bevestig losse draden en let erop dat kleine items niet verstrikt kunnen raken. Indien noodzakelijk moet u een zak of net gebruiken. ▶ U mag niet op het apparaat drukken of het gebruiken op blote voeten of met natte of vochtige handen of voeten. ▶ U mag het apparaat niet afdekken of omwikkelen tijdens de werking of achteraf zodat eventueel vocht kan verdampen. ▶ U mag geen zware voorwerpen of bronnen van warmte of vocht bo

venop het apparaat plaatsen. ▶ Gebruik of bewaar geen ontvlambaar wasmiddel of stomerij reini

gingsmiddel dichtbij het apparaat. ▶ Gebruik geen ontvlambaar sprays dichtbij het apparaat. ▶ Was geen kledingstukken die behandeld werden met oplosmiddelen in het apparaat zonder ze vooraf in de lucht te hebben laten drogen.NL 1-Veiligheidsinformatie

WAARSCHUWING! Dagelks gebruik ▶ U mag de stekker niet verwijderen of invoeren in de aanwezigheid van ontvlam

baar gas ▶ U mag schuimrubber of sponsachtig materiaal wassen in heet water. ▶ U mag geen wasgoed wassen dat vuil is met bloem. ▶ U mag de lade met het wasmiddel niet openen tijdens een wascyclus. ▶ Druk niet op de deur tijdens een wascyclus. Ze wordt namelijk heet. ▶ U mag de deur niet openen als het waterniveau zichtbaar is door het kijkvenster. ▶ U mag de deur niet open forceren. De deur is uitgerust met een zelfgrendelend mechanisme en ze opent kort aan het einde van de wasprocedure. ▶ Schakel het apparaat uit na elk programma en voor u routine onderhoudswerken uitvoeren. Verwijder de stekker uit het stopcontact om elektriciteit te besparen en uit veiligheidsoverwegingen. ▶ U mag nooit aan het netsnoer trekken om de stekker uit het stopcontact te verwijderen. Onderhoud & reinigen ▶ Zorg ervoor dat kinderen onder toezicht staan als ze het apparaat reinigen of onderhouden. ▶ Verwijder de stekker uit het stopcontact voor u onderhoudswerkzaamheden uitvoert. ▶ Houd het onderste deel van het kijkvenster schoon en open de deur en de lade met het wasmiddel als het apparaat niet in gebruik is om geurtjes te voorkomen. ▶ Gebruik geen waterspray of stoom om het apparaat te reinigen. ▶ Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwaliceerde personen om ieder risico uit te sluiten. ▶ Probeer het apparaat nooit zelf te repareren. Neem contact op met onze klan

tendienst om reparaties te laten uitvoeren. ▶ Verwijder alle vreemde voorwerpen zoals metalen voorwerpen, chemicaliën, breekbare goederen, brandende kaarsen of sigaretten, etc. van het apparaat. Installatie ▶ Het apparaat moet in een goed geventileerde locatie worden geplaatst. Zorg voor een locatie die toelaat de deur volledig te openen. ▶ Installeer het apparaat nooit buiten op een vochtige locatie, of in een locatie waar waterlekken kunnen optreden, zoals onder of dichtbij een wastafel. In het geval van een waterlek moet u de elektrische voeding loskoppelen en de machine natuurlijk laten drogen.1-Veiligheidsinformatie

Installatie ▶ Installeer of gebruik het apparaat enkel als de temperatuur hoger is dan 5 °C. ▶ Plaats het apparaat niet rechtstreeks op een tapijt of dichtbij een muur of meubelstuk. ▶ U mag het apparaat niet blootstellen aan vorst, warmte of direct zonlicht of in de buurt van warmtebronnen (bijv. fornuizen, verwarming). ▶ Zorg ervoor dat de elektrische informatie op het naamplaatje overeen

stemt met de stroomtoevoer. Zo niet moet u contact opnemen met een elektricien. ▶ Gebruik geen multi-stekker adapters of verlengsnoeren. ▶ Zorg ervoor dat enkel het geleverde netsnoer en slangenset worden gebruikt. ▶ Zorg ervoor dat het netsnoer en de stekker niet beschadigd zijn. Indien beschadigd moet het worden vervangen door een elektricien. ▶ Gebruik een afzonderlijke aardgeleider voor de voeding die eenvoudig toegankelijk moet zijn na de installatie. Het apparaat moet geaard worden. Enkel voor het UK: Het netsnoer van het apparaat is uitgerust met een driepolige stekker (aarding) die past in een driepolige (geaarde) stekker. Snij de derde pin (aarding) nooit weg of demonteer ze niet. De stekker moet ook na de installatie toegankelijk zijn. ▶ Zorg ervoor dat de naden en de verbindingen van de slang stevig zijn aan- gebracht en dat er geen lekken zijn. Beoogd gebruik Dit apparaat is enkel bedoeld voor wasgoed dat in de wasmachine mag worden gewassen. U moet altijd de instructies volgen vermeld op het etiket van elk kle- dingstuk. Het is uitsluitend bedoeld voor gebruik binnen in huis. Het is niet bedoeld voor commercieel of industrieel gebruik. Wijzigingen aan het apparaat zijn niet toegelaten. Onbedoeld gebruik kan gevaar en het verlies van de garantie en aansprakelijkheidsclaims betekenen.NL 2-Productbeschrijving

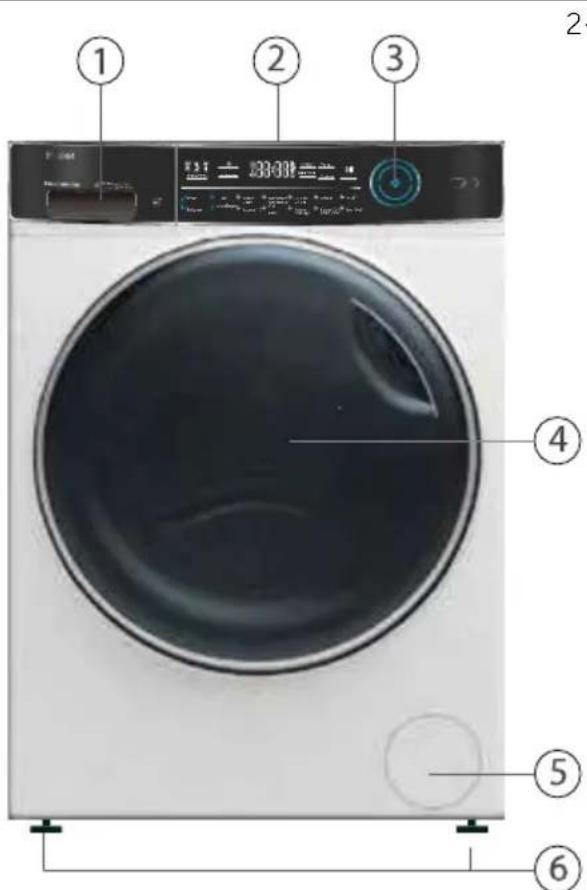

2.1 Afbeelding van het apparaat

OpmerkingOmwille van technische wijzigingen en uiteenlopende modellen kunnen de illustraties in de volgende hoofdstukken verschillen van uw model.1 Wasmiddel/wasverzachter lade2 Werktop3 Bedieningspaneel 4 Deur5 Filterdeksel6 Instelbare voetjes1 Transportbouten (T1-T4)2 Deksel achteraan3 Deksel achteraan schroeven (7EA)4 Netsnoer5 Afvoerslang6 Waterinlaatklep2-1 2-22.2 AccessoiresControleer de accessoires en literatuur op basis van de onderstaande lijst (Afb. 2.3):Vlekken/TâchesTemp. Wol LaineZwierenEssorageSmartT-ShirtExpress 15’KatoenCotonWi-fiBabycareSynthetischSynthétiqueEco 40-60DelicaatDélicatAnti-allergieRefresh REFR

energie-eti kettering Inlaatslang Afdichtpluggen Afvoerslang beugel Trillingdemp- erblokken Garantiekaart Gebruikers- handleiding Voorzijde(Afb.2-1) Achterzijde(Afb.2-2)Vlekken/TâchesTemp.WolLaineZwierenEssorageSmartT-ShirtExpress 15’KatoenCotonWi-fiBabycareSynthetischSynthétiqueEco 40-60DelicaatDélicatAnti-allergieRefreshREFRESH525 DRUMAuto DoseExtra RinseTrs/minKatoen 20°CCoton 20°C

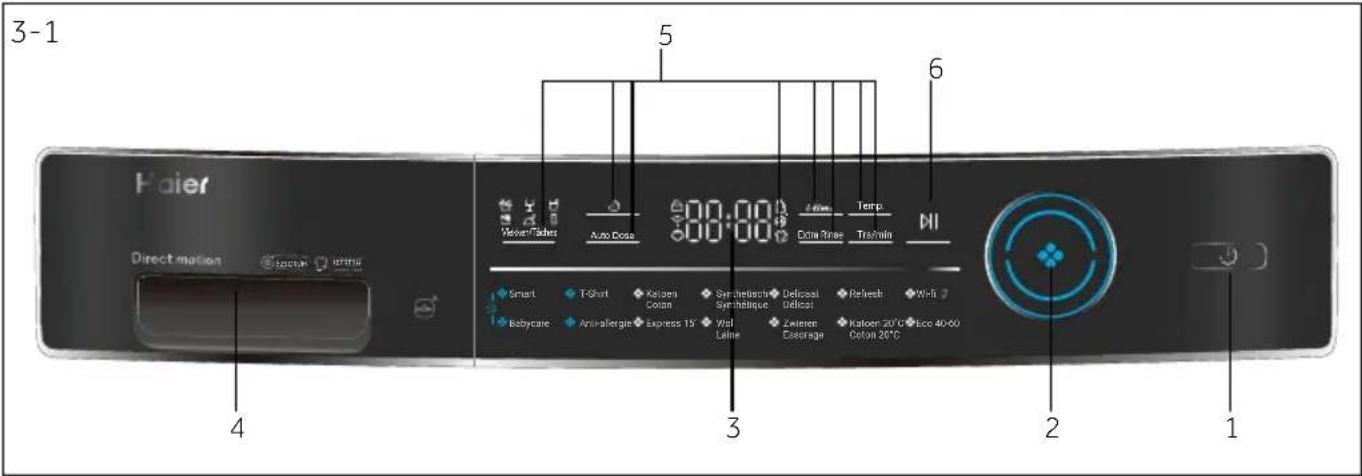

1.“Aan-uit” knop 3. Scherm 5. Functieknop 2 Programma selectieschakelaar 4. Wasmiddel/wasverzachter lade 6. “Start/Pause“-knop 3-1 3-2 3-3 Opmerking: Geluidssignaal In de volgende situaties heeft een geluidssignaal standaard geen geluid: ▶ wanneer een knop wordt ingedrukt ▶ wanneer men draait aan de programmaselectieknop Opmerking: Stroom uitschakelen Zonder WIFI aansluiting, het ingeschakelde apparaat schakelt automatisch uit als het niet wordt inge- schakeld binnen 2 minuten voor de start van het programma of aan het einde van het programma. ▶ aan het einde van een programma Het geluidssignaal kan indien noodzakelijk worden gedeselecteerd; zie DAGELIJKS GEBRUIK (zie P18 6.13).

Druk zacht op de knop (Afb. 3-2) om in te schakelen. Het scherm licht op, de indicator van de "Start/Pause" knop begint te knipperen. Houd de knop vervolgens ca. 2 seconden ingedrukt om uit te schakelen. Als er geen onderdeel van het paneel of programma wordt inge- schakeld, zal de machine automatisch uitschakelen.

3.2 Programma selectieschakelaar

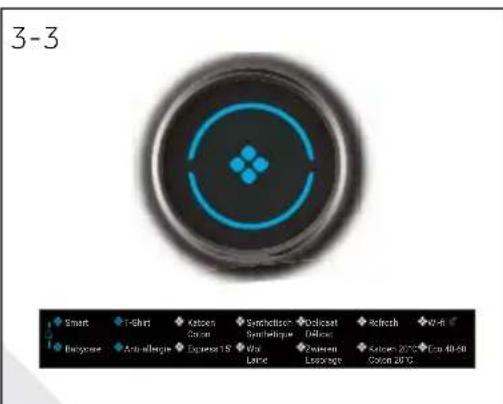

Met kan één van 14 programma's selecteren met de knop (Afb. 3-3). Het LED-lampje van het programma licht op en de standaardinstellingen worden weerge- geven.

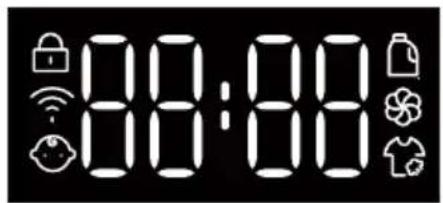

Het scherm (Afb. 3- 4) geeft de volgende informatie weer: 3-4 3-5 3-6 ▶ Wasduur ▶ Eindtijd startuitstel ▶ Foutcodes en onderhoudsinformatie ▶ Weergavesymbolen ▶ Snelheid. temperatuur, etc. Symbool Betekenis De deur van de trommel is vergrendeld Bedieningspaneel vergrendeling Detergentia Wasverzachter Stoom

De functieknoppen (Afb. 3- 5) schakel bijkomende opties in voor het geselecteerde programma voor de start van het programma. De betrokken indicatoren worden weergegeven. Als het apparaat wordt uitgeschakeld of een nieuw programma ingesteld, worden alle opties uitgeschakeld. Als een knop meerdere opties heeft, kan de gewenste optie wor- den geselecteerd door de knop achtereenvolgens in te drukken. Opmerking: Fabrieksinstellingen

daardinstellingen. Als er geen speciale vereiste is, worden standaardinstellingen aanbevolen.

3.4.1-Functieknop "Startuitstel“

Druk op deze knop (Afb. 3-6) om het programma te starten met startuitstel. Het uitstel kan worden verhoogd in stappen van 30 minuten van 0,5 tot 24 uur (de eindtijd is langer dan de originele programmaduur). Wanneer bijvoorbeeld 6:30 wordt weergegeven, betekent dit dat het wasprogramma zal eindi- gen na 6 uur en 30 minuten. Raak de “Start/Pause“-knop aan om het startuitstel in te schakelen. Dit is niet van toepassing op het centrifugeren, verfrissen, afstand programma. Opmerking: Vloeibaar wasmiddel Als u vloeibaar wasmiddel gebruikt, wordt het afgeraden het startuitstel in te schakelen. Wol LaineZwierenEssorageSmartT-ShirtExpress 15’KatoenCotonWi-fiBabycareSynthetischSynthétiqueEco 40-60DelicaatDélicatAnti-allergieRefreshKatoen 20°CCoton 20°CWif i3-Bedieningspaneel

3.4.2 Functieknop "Auto Dose“ Raak de knop “Auto Dose” aan. Het wasmiddelpictogram begint te knipperen en het scherm geeft automatisch “100” weer. Raak de knop “Auto Dose” opnieuw of meerdere malen aan om de gedoseerde hoeveelheid wasmiddel te wijzigen. Het scherm geeft alternerend “100”, “70”, “40”, “OFF”, “120”, “100” weer. Wanneer de selectie voor het vereiste dosering percentage is voltooid, moet u 2 seconden wachten tot het licht van het wasmiddelpictogram begint te knippen of onon-derbroken te branden; het licht van het wasverzachterpicto-gram verandert gelijktijdig van stabiel naar knipperend. Druk daarna op de knop “Auto Dose” om te selecteren of u was-verzachter wilt gebruiken en het scherm geeft “OFF” (nee) of “100” (ja) weer op basis van de selectie. 3-7 3-8 3-9 3-10

Raak deze knop (Afb. 3-8) aan om de wastemperatuur van het programma te wijzigen. Als er geen waarde op-licht (het scherm “-- ”), wordt het water niet opgewarmd.3.4.4 Functieknop "Trs/min“Druk op deze knop (Afb. 3- 9) om de toeren/minuut van het pro-gramma te wijzigen of te deselecteren. Als er geen waarde oplicht op het scherm (“”), wordt het wasgoed niet gecentrifugeerd.3.4.5 Functieknop "Extra rinse“ Raak deze knop (Afb. 3- 10) aan om het wasgoed intensiever te spoelen met fris water. Dit wordt aanbevolen voor perso-nen met een gevoelige huid. Door de knop meerdere malen aan te raken, kan men één tot drie bijkomende cycli selecteren. Ze verschijnen op het scherm als P--0 / P--1 / P--2 / P--3 . Andere programma-opties worden weergegeven.3.4.6 Functieknop ‘‘ ‘‘Deze functie (Afb. 3-11) benadrukt de verschillende wastijden. Niet alle programma’s kunnen deze func-tie selecteren. Zie P12 voor de programma’s die deze functie kunnen selecteren.3.4.7 Functieknop "Start/Pause” Druk zacht op deze knop (af. 3-12) om het weergege-ven programma te starten of te onderbreken.3.4.7 “Vlekken/Tâches“ knopRaak deze knop (Afb. 3-13) aan om speciale functies te selecteren voor vlekken. De symbolen worden verklaard in de volgende tabel..GrassSoilWineBloodMilkJuice Gras Bloed Aarde Wijn Sap Melk Auto Dose Temp. Trs/min Extra Rinse Vlekken/TâchesNL 3-Bedieningspaneel

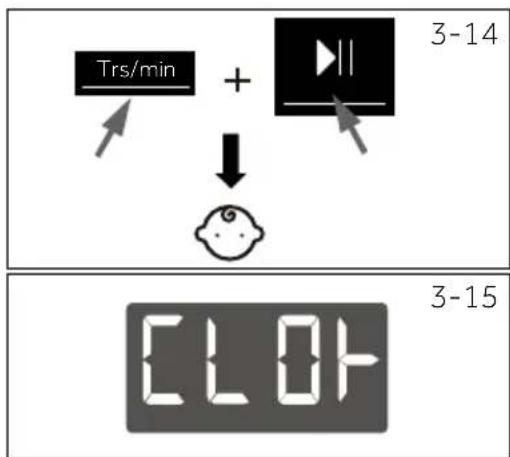

3-14 3-15 3-16 Opmerking: Kinderslot ▶ Als het kinderslot handmatig wordt ingesteld, moet het handmatig worden geannuleerd, of het zal automatisch worden geannuleerd aan het einde van het programma. Schakel het apparaat uit en de foutgegevens zullen het kinderslot niet annuleren. Het is nog steeds ingeschakeld als het apparaat de volgende maal wordt ingeschakeld. ▶ Houd het ingedrukt gedurende 3 seconden. Het kinderslot schakelt over op volledig licht en het kin

derslot wordt ingeschakeld. ▶ Het kinderslot kan worden ingesteld of geannuleerd met de hOn app. Temp. SpinRemote Ec o 40-60 Cotton 20°C cate Refres h Extra Rinse Speed Temp. Remote Eco 40-60 Cotton 20°C Refres h

Een programma kiezen en daarna start, raak de knop “Startuitsteld” en “Stoom” (Afb. 3- 14) gelijktijdig aan gedurende 3 seconden om alle paneelelementen te blokkeren tegen activering, paneelweergave . Om te ontgrendelen, raakt u deze beide knoppen opnieuw aan. De kinderslot indicator licht op wanneer het kinderslot werkt. De functie is optioneel wanneer de machine werkt. Het scherm geeft (Afb. 3-15) als een knop wordt ingedrukt wanneer het kinderslot ingeschakeld is. De wijziging is niet actief.

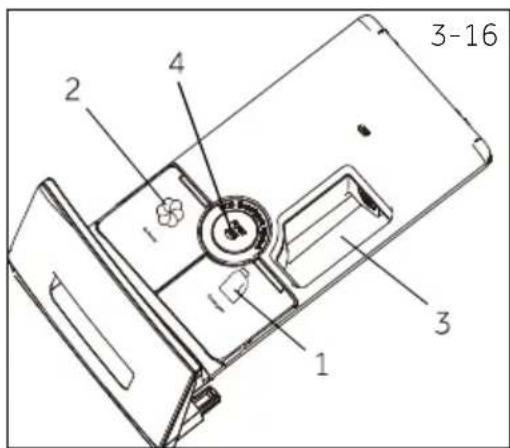

Open de lade van de dispenser, er zijn drie comparti- menten zichtbaar (Afb. 3- 16):

1. Het belangrijkste wascompartiment, voor

vloeibaar wasmiddel.

2. Vak voor de wasverzachter.

3. Het compartiment van poederwasmiddel.

4. Vergrendeling tab, druk deze omlaag om

de lade van de dispenser te verwijderen. De aanbeveling van het type oplosmiddelen is geschikt voor uiteenlopende wastemperaturen. Raadpleeg de handleiding van het oplosmiddel. Opmerking: De procedure om het aantal cycli te controleren dat de machine heeft uitgevoerd Procedure: selecteer in de standby-modus eerst het Programma "katoen" en druk vervolgens op "temp." en "Trs/min" tegelijkertijd, het zal het aantal lopende cycli gedurende 2 seconden weerge- ven, en dan terug naar de standby-interface. De cumulatieve werkingcycli zullen 1 optellen na het Programma eindigt. De lopende cycli worden in hexadecimale vorm weergegeven indien hoger dan 9999. Trs/min4-Programma's

Licht vuil gemengd wasgoed van katoen en

Delicaat wasgoed en zijde

Machine wasbare stof van wol of met wol-in- houd

Ja, Optioneel, / NeeOplosmiddel compartiment voor: Wasmiddel Verzachter of verzorgingsproduct Poederwasmiddel

VoorinstellingStartuitstelAuto DoseExtra Rinsei-time* Water is niet verwarmd. 1) Kies 90°C enkel als wastemperatuur voor hygiënische vereisten 2) Verminder de hoeveelheid wasmiddel omdat de programmaduur kort is.

3) De voorwasfunctie zal het wasmiddel niet automatisch doseren als u de Auto Doseerfunctie annuleert.

Opmerking: Automatisch gewicht Het apparaat is uitgerust met een lading herkenning. Met een kleine lading wordt de energie, het water en de wasduur automatisch verminderd in sommige programma's. De weergegeven standaardtijd kan variëren naargelang het gewicht van het wasgoed, “Smart, Synthetisch, Katoen, Katoen 20°C, Eco 40-60°” programma. Scan de QR-code op het energielabel voor informatie over het energieverbruik. Het reële energieverbruik kan verschillen van het verklaarde verbruik in naargelang de lokale omstandigheden. Indicatieve informatie (volgens de verordening van de commissie (EU) 2019/2023): De vermelde waarden voor de andere programma’s dan het Eco 40-60 programma en de was- en droogcycli zijn louter indicatief.Programma

(kWu/cyclus) Max Temperatuur (°C ) Effectieve snelheid(RPM) Residueel vocht- percentage

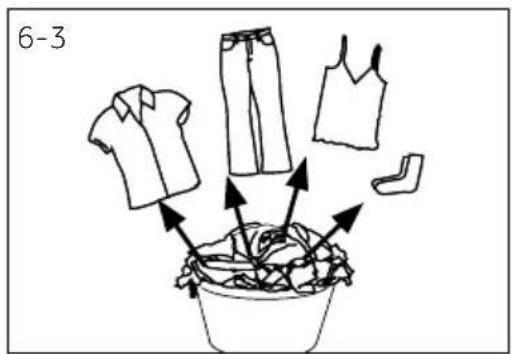

6.3 Wasgoed voorbereiden

▶ Sorteer de kledij naargelang de stof (katoen, syn- thetisch, wol of zijde) en hoe vuil ze is (Afb. 6-3). Let op de onderhoudssymbolen op de etiketten. ▶ Scheid witte kledij van gekleurde kledingstukken. Was gekleurde textiel eerst met de hand om te controleren of de kleuren verbleken of uitlopen. ▶ Maak de zakken leeg (sleutels, munten, etc.) en verwijder hardere decoratieve voorwerpen (bijv. spelden). ▶ Kledingstukken zonder zomen, delicaat wasgoed

ten in een waszak worden geplaatst (handwassen of de stomerij zijn betere opties). ▶ Sluit ritssluitingen, velcro bevestigingen en haken, zorg ervoor dat de knoppen stevig zijn aangenaaid. ▶ Plaats gevoelige items zoals wasgoed zonder een stevige zoom, delicaat ondergoed en kleine items zoals sokken, riemen, beha's, etc. in een waszak. ▶ Ontvouw grote stukken wasgoed zoals bedden

goed, spreien, etc. ▶ Draai jeans, gedecoreerde of kleur-intensieve tex- tiel binnenste buiten; was ze mogelijk afzonderlijk.

Sluit de wasmachine aan op het lichtnet (220V tot 240V~/50Hz; afb. 6-1). Raadpleeg ook de sectie INSTALLATIE (P-29).

▶ Controleer of de watertoevoer schoon en in goe- de staat is, voor u de wateraanvoerslang aansluit. ▶ Draai de kraan open (Afb. 6-2). Opmerking: Strakheid Voor gebruik moet u controleren op lekken in de verbindingen tussen de kraan en de aanvoerslang door de kraan open te draaien. OPGELET! Niet-textiel en kleine, losse voorwerpen of voorwerpen met een scherpe rand, kunnen defecten veroorzaken en schade toebrengen aan zowel de kledij als de machine. 8-7 6-1 6- 2 6-3 f iNL 6-Dagelijks gebruik

Wassen Wasbaar tot 95°C normaal programma Wasbaar tot 60°C normaal programma Wasbaar tot 60°C delicaat programma Wasbaar tot 40°C normaal programma Wasbaar tot 40°C delicaat programma Wasbaar tot 40°C heel delicaat programma Wasbaar tot 30°C normaal programma Wasbaar tot 30°C delicaat programma Wasbaar tot 30°C heel delicaat pro- gramma Handwassen max. 40°C Niet wassen Bleken Bleken toegestaan Enkel zuurstof/ niet-chloor Niet bleken Drogen Trommeldrogen mogelijk normale temperatuur Trommeldrogen mogelijk lagere tem- peratuur Niet trommeldrogen Drogen aan de waslijn Plat drogen Strken Strijken op een maxi- mum temperatuur tot 200 °C Strijken op een ge- middelde tempera- tuur tot 150°C Strijken aan een lage temperatuur tot 110 °C; zonder stoom (stoomstrijken kan onherroepelijke schade veroorzaken) Niet strijken Professionele textielverzorging Stomen in tre- trachlooretheen Stomen in koolwa- terstoen Niet stomen Professioneel nat reinigen Niet professioneel nat reinigen

6.4 Het apparaat laden

▶ Plaats het wasgoed stuk voor stuk in de trommel. ▶ Niet overladen. Let op de verschillende maximum lading naargelang het programma! De algemene regel voor de maximale lading: Laat vijftien centimeter tussen de la- ding en trommel. ▶ Sluit het deksel voorzichtig. Zorg ervoor dat er geen wasgoed tussen de deur ge- klemd raakt. Niet al deze symbolen worden weergegeven in het apparaatmenu.NL 6-Dagelijks gebruik

We raden aan de volgende producten te gebruiken: ▶ Waspoeder: 20°C tot 90°C* (optimaal gebruik: 40-60°C) ▶ Kleur wasmiddel: 20°C tot 60°C (optimaal gebruik: 30-60°C) ▶ Wol/delicaat wasmiddel: 20°C tot 30°C* (= optimaal gebruik:)

6.5 Het wasmiddel selecteren

middel. ▶ Gebruik enkel wasmiddel dat is goedgekeurd voor wasmachines.

▶ Zie tips voor de aanrechtblad wasmiddel stickers ▶ Gebruik geen chemische reinigingsmiddelen zoals trichloroethyleen en gelijkaardige producten. Kies het beste wasmiddel Programma Type wasmiddel Universeel Kleur Delicaat Speciaal Wasverzachter Smart L/P L/P - - o T-shirt L/P L/P - - o Katoen L/P L/P - - o Synthetisch - L/P - - o Delicaat - - L/P L/P o Refresh

= nee Als u vloeibaar wasmiddel gebruikt, wordt het afgeraden het startuitstel in te schakelen.

• Kies 90 °C enkel als wastemperatuur voor hygiënische vereisten.

• Als u de watertemperatuur 60°C of meer kiest, raden wij u aan minder wasmiddel te gebruiken. Gebruik het speciale ontsmettingsmiddel dat geschikt is voor katoen of syn-

• Het is beter minder poeder of poeder zonder schuim te gebruiken.NL 6-Dagelijks gebruik

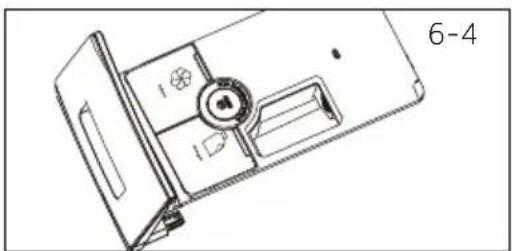

6.6 Wasmiddel toevoegen

1. Open de wasmiddellade.2. Plaats de vereiste middelen in de overeenstem-mende bakjes (Afb. 6- 4)3. Sluit de lade zachtjes. Opmerking: ▶ Verwijder wasmiddelresten vóór het volgende gebruik uit de wasmiddellade. ▶ Gebruik niet te veel wasmiddel of wasverzachter. ▶ Volg de instructie op de verpakking van het wasmiddel. ▶ Vul het wasmiddel altijd bij net voor het begin van de wascyclus. ▶ Geconcentreerd vloeibaar wasmiddel moet worden aangelengd met water voor het wordt toegevoegd. . ▶ Gebruik geen vloeibaar wasmiddel als "Startuitstel" is geselecteerd. ▶ Kies de programma-instellingen zorgvuldig in overeenstemming met de onderhoudssymbolen op alle eti- ketten en met de programmatabel. 6-5 6-7 6-6

6.7 Het apparaat inschakelen

Raak de "Power" knop aan om het apparaat in te scha-kelen (Afb. 6-5). Het LED-lampje van de "Start/Pause" knop knippert.

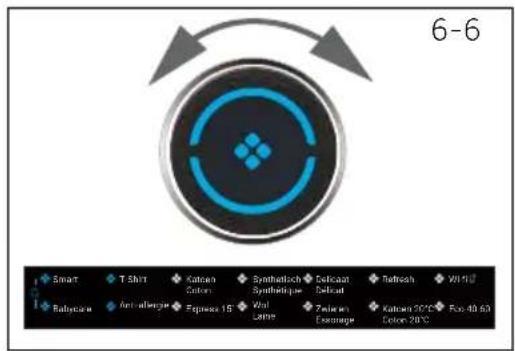

6.8 Selecteer een programma

Voor een optimaal wasresultaat selecteert u een program- ma dat past bij de graad van vervuiling en het type wasgoed. Draai aan de programmaknop (Afb. 6-6) om het gewenste programma te selecteren. Het relevante LED-lampje licht op en de standaardinstellingen worden weergegeven.

6.9 Individuele selecties toevoegen

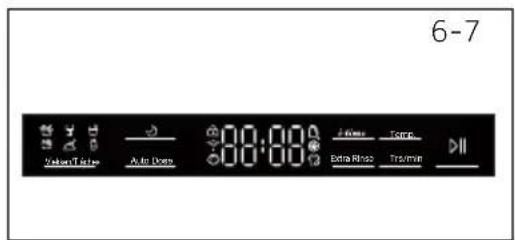

Selecteer de vereiste opties en instellingen (Afb. 6- 7); raadpleeg BEDIENINGSPANEEL. Voor het eerste gebruik raden we aan het programma “Katoen +90 °C+600rpm te ” gebruiken zonder lading en met een kleine hoeveelheid wasmiddel in het wasmiddel compartiment (2) of met speciale machinereiniger om mogelijke corrumperende resten te verwijderen. 6-4 Wol LaineZwierenEssorageSmartT-ShirtExpress 15’KatoenCotonWi-fiBabycareSynthetischSynthétiqueEco 40-60DelicaatDélicatAnti-allergieRefreshKatoen 20°CCoton 20°CVlekken/T âchesTemp.Auto DoseExtra RinseTrs/minNL 6-Dagelijks gebruik

6.11 Wasprogramma onderbreken - annuleren

Een actief programma onderbreken drukt u zacht op de "Start/Pause" knop. Het LED-lampje boven de knop knippert. Druk opnieuw op de knop om het programma te hervatten.Om een actief programma en alle individuele instellingen te annuleren Raak de knop "Start/Pauze" aan om het actieve programma te onderbreken selecteer een nieuw programma en begin ermee.1. Aan het einde van het programma verschijnt . 2. Het apparaat schakelt automatisch uit. 3. Verwijder het wasgoed zo snel mogelijk voor een goede zorg en om meer kreuken te voorkomen. 4. Schakel de watertoevoer uit. 5. Ontkoppel het netsnoer. 6. Open de deur om de opbouw van vocht en geurtjes te voorkomen. Laat ze open wanneer de ma chine niet in gebruik is.

6.13 De zoemer in- of uitschakelen

Het geluidssignaal kan indien noodzakelijk worden gedeselecteerd: 1. Het apparaat inschakelen.2. Selecteer het “Centrifugeren” programma.

3. Druk gelijktijdig op de knop "Auto Dose" en "Trs/min" gedurende ca. 3 seconden.

“ ” verschijnt en de zoemer wordt uitgeschakeld.Om de zoemer in te schakelen, drukt u opnieuw gelijktijdig op deze beide knoppen. ” ” verschijnt. Opmerking: Deurvergrendeling ▶ Uit veiligheidsoverwegingen wordt de deur gedeeltelijk vergrendeld tijdens de wascy- clus. Het is enkel mogelijk de deur te openen aan het einde van het programma of na de annulering van het programma (zie bovenstaande beschrijving). ▶ In het geval van een hoog waterniveau, een hoge watertemperatuur en tijdens het centrifugeren is het niet mogelijk de deur te openen; verschijnt Opmerking: Stand-bymodus / energiebesparende modusHet ingeschakelde apparaat schakelt over op de stand-bymodus als het niet wordt ingeschakeld binnen 2 minuten voor de start van het programma of aan het einde van het programma. Het scherm schakelt uit. Dit bespaart energie. Om de stand-bymodus te onderbreken, drukt u op de "Power" knop.

6.10 Het wasprogramma starten

Raak de “Start/Pause“ knop (Afb. 6-8) aan om het pro-gramma te starten. Het LED-lampje van de "Start/Pause" knop knipperen en brandt voortdurend. Het apparaat werkt in overeenstemming met de aanwezi-ge instellingen. Wijzigingen zijn enkel mogelijk door het programma te annuleren. 3-14 6-8

6.12 Na het wassenNL

1. Eén draadloze router (802.11b/g/n protocol) dat enkel de frequentieband van 2.4 GHz ondersteunt. De lengte van de router SSID bevat 1-31 tekens (inclusief 1 en 31) en het wachtwoord bevat 8-64 tekens. Minimum lengte van het wachtwoord is 8 tekens. Router coderingmethoden omvatten open, WPA-PSK en WPA2-PSK. 2. De app is beschikbaar voor Android, Huawei of iOS apparaten, zowel voor tablets en smartphones.

gen. Zodra het apparaat correct is geassocieerd met de app maar er geen goede verbin- Omwille van de constante updates van hOn, kunnen de functies en de scherm interface van de APP verschillen van de volgende beschrijving.

programma te bedienen.

7.3 De download en installatie van hOn app:

Download de hOn App op uw apparaat met de volgende QR-code:

of via de link: go.haier-europe.com/download-app Waarschuwing!Observeer de veiligheidsmaatregelen in deze handleiding en zorg ervoor dat deze wor-den nageleefd, zelfs als het apparaat wordt gebruikt via de hOn APP wanneer u niet thuis bent. U moet ook de instructies volgen in de de hOn app. Opmerking: RegistratieDe registratie is vereist bij het eerste gebruik of wanneer de formele account wordt verwijderd/afgesloten. Voor een bijkomend gebruik moet u de gebruikersnaam en het wachtwoord invoeren nadat u zich aanmeldt. Download the hOn App on your device go.haier-europe.com/download-app Frequentiegraad (OFR)2400 MHz - 2483.5 MHzMax. vermogen (ERP)20dBMDraadloze standaardIEEE802.11b/g/n & BLE V4.2wif iNL 7-hOn

Opmerking: WIFI-netwerkHet is niet mogelijk het apparaat te verbinden met een openbaar WIFI- netwerk Dit kan defecten veroorzaken.

7.4 Registratie en APP koppeling

te verbinden.2. Open de APP. 4. Sluit de deur.5. Koppel het apparaat op basis van de instructies op het scherm.1. Controleer of de router is ingeschakeld en verbonden is met het internet.2. Laad het wasgoed en sluit de deur.3. Selecteer het “ ” programma, de deur wordt vergrendeld.4. Start de cyclus met de APP, het bedieningspaneel wordt uitgeschakeld. Behalve de knop "Start/ Pauze" en "Aan / uit".5. Aan het einde van de cyclus ontgrendelt de deur en de afstandsbediening schakelt uit.6. Na 2 minuten schakelt het apparaat uit.1. Als u de afstandsbediening wilt afsluiten wanneer de cyclus is ingeschakeld, drukt u op de Start/Pause knop op de afstandsbediening. De cyclus wordt gepauzeerd en de afstandsbediening knippert.2. Als dit aanhoudt, zal de deur ontgrendelen.3. Om de cyclus te hervatten, moet u de deur sluiten en drukken op de knop Pause De afstandsbediening wordt opnieuw ingeschakeld en ze wordt vastgezet.4. Bedien het apparaat met de APP.1. Aan het einde van de cyclus zal de deur ontgrendelen en de afstandsbediening zal worden uitgeschakeld.2. Na 2 minuten wordt het apparaat automatisch uitgeschakeld. Opmerking: Gebruik dezelfde wifiVerbind de smartphone met het netwerk waarmee u het product wenst te verbinden. Opmerking: Afstandsbediening vervalZodra de afstandsbediening is geactiveerd. als de eindgebruiker de cyclus vanuit de app niet binnen 10 minuten start, gaat het apparaat naar de netwerkmodus stand-by en houdt de af-standsbediening tot 24 uur vast en wordt vervolgens uitgeschakeld.

7.5 Afstandsbediening inschakelen

7.6 Afstandsbediening uitschakelen

7.7 Einde van de cyclus met de afstandsbediening ingeschakeld

Opmerking: Netwerk verificatiegegevens annulering/reset Volg deze procedure enkel als u uw wasmachine wilt verkopen.

1. Selecteer het “ ” programma;

2. ““/““ verschijnt op het scherm. Schakel de functie " " in of uit door

daarna aan de knop om een ander programma te selecteren of op uitschakelen om af te sluiten. Wi-

op de "Temp." te drukken. Wi-fi fiNL 8-Milieuvriendelijk wassen

Milieuverantwoordelijk gebruik ▶ Voor een optimaal gebruik van energie, water, wasmiddel en de tijdsduur moet u de aanbevolen maximum lading grootte gebruiken. ▶ Niet overladen (handbreedte tussenruimte boven wasgoed). ▶ Voor licht vervuild wasgoed selecteert u het Express 15’ programma. ▶ Gebruik exacte doseringen van elk wasmiddel.

ent onder 60°C. ▶ Verhoog de standaardinstellingen enkel als er veel vlekken zijn. ▶ Select max. centrifugeersnelheid als men een binnenlandse droogmachine gebruikt. Opmerking: Algemene informatie: ▶ Het Eco 40-60-programma is in staat om normaal bevuild katoenen wasgoed dat is aangegeven als wasbaar op 40°C of 60°C in dezelfde cyclus te reinigen en dat dit programma wordt gebruikt om de naleving van de EU-wetgeving inzake ecologisch ontwerp te beoordelen;

het algemeem meen de programma's die bij lagere temperaturen en een langere ▶ Geluid en resterend vocht worden beïnvloed door de centrifugecyclus: hoe meer lawaai en hoe minder resterende vocht. met betrekking tot het energieverbruik zijn over duur presteren;NL 9-Zorg en reiniging

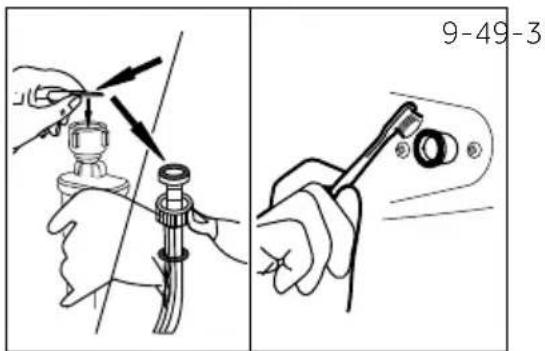

Om blokkeringen van de watertoevoerleiding door vaste reinigen. ▶ Ontkoppel het netsnoer en sluit de watertoevoer. ▶ Schroef de wateraanvoerslang los van de kraan (Afb. 9-3).

▶ Verwijder per ongeluk gewassen items, in het bijzon- der metalen onderdelen zoals spelden, munten, etc. uit de trommel (Afb. 9-5) omdat ze roestvlekken en schade veroorzaken. ▶ Gebruik een chloorvrij reinigingsmiddel om roestvlek- ken te verwijderen. Observeer de waarschuwingen van de fabrikant van het reinigingsmiddel. ▶ Gebruik geen harde voorwerpen of staalwol voor de reiniging.

U moet altijd goed opletten of er geen wasmiddelresten zijn. Reinig de lade regelmatig (Afb. 9- 1):

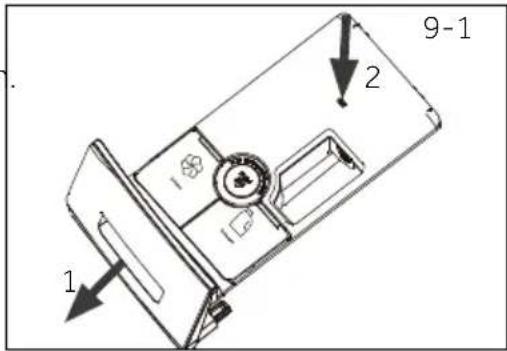

1. Trek de lade uit tot ze stopt.

2. Druk op de vrijgave knop en verwijder de lade.

3. Spoel daarna de lade tot ze schoon is en plaats de

lade opnieuw in het apparaat.

9.2 De machine reinigen

▶ Verwijder de stekker uit het stopcontact tijdens de reiniging en het onderhoud. ▶ Gebruik een zachte doek met vloeibare zeep om de machine behuizing te reinigen (Afb. 9-2) en rubbe- ren onderdelen. ▶ Gebruik geen organische chemicaliën of schurende oplosmiddelen. Opmerking: Hygiëne Voor regelmatig onderhoud raden we aan om minimaal 1 keer per 100 wasbeurten het programma "Katoen +90 °C+600rpm" gebruiken om mogelijke bijtende resten te verwijderen. Voeg een kleine hoeveelheid wasmiddel toe in het wasmiddelvak (2) of gebruik een speciale machinereiniger 9-1 Vlekken/TâchesTemp. Wol LaineZwierenEssorageSmartT-ShirtExpress 15’KatoenCotonWi-fiBabycareSynthetischSynthétiqueEco 40-60DelicaatDélicatAnti-allergieRefresh

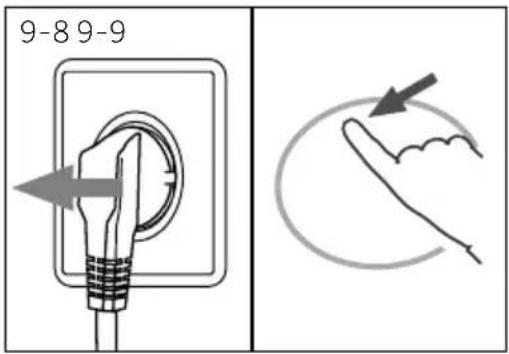

1. Schakel de machine uit en verwijder de stekker uit

het stopcontact (Afb. 9- 8).

2. Duw en open het onderhoudsluik (Afb. 9-9).

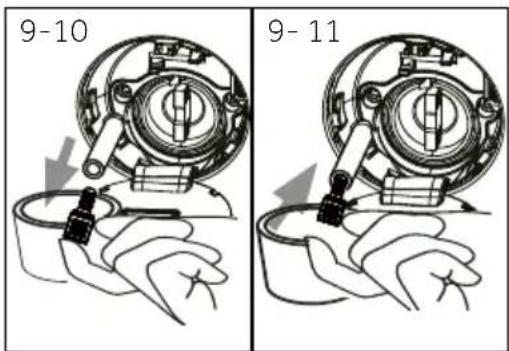

3. Gebruik een vlakke container om het water op te

vangen (Afb. 9- 10). Dit kan een grote hoeveel- heid water zijn!

4. Verwijder de afvoerslang en houd de uiteinden

boven de container (Afb. 9-10).

5. Verwijder de afdichtingsstop uit de afvoerslang

6. Nadat u al het water gedraineerd hebt, sluit u de

afvoerslang (Afb. 9-11) en brengt u ze opnieuw aan in de machine.

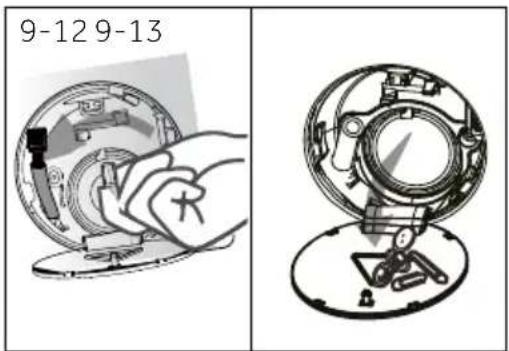

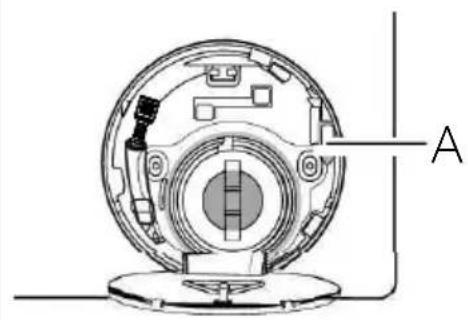

7. Schroef de schroeven los en verwijder het pomp-

8. Verwijder verontreinigingen en vuil (Afb. 9-13).

9.5 Lange perioden van inactiviteit

Als het apparaat niet wordt gebruikt gedurende een lange periode:

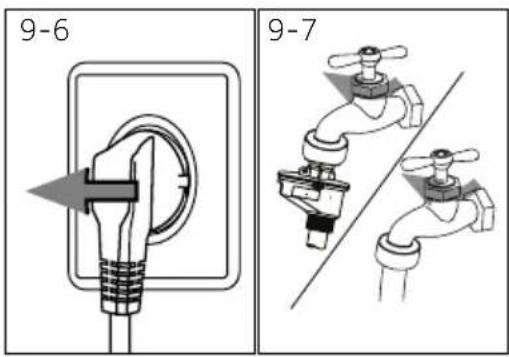

1. Haal de stekker uit het stopcontact (afb. 9- 6).

2. Draai de kraan dicht (afb. 9- 7).

3. Open de deur om de opbouw van vocht en geurtjes te voor

komen. Laat ze open wanneer de machine niet in gebruik is. Voor het volgende gebruik moet u het netsnoer, de waterinvoerlei- ding en de afvoerslang zorgvuldig controleren. Zorg ervoor dat alles correct geïnstalleerd is en dat er geen lekken zijn. WAARSCHUWING!

deling uitvoert, moet u het water laten afkoelen.

bijvoorbeeld als het apparaat: ▶ Voert geen water af. ▶ Centrifugeert niet. ▶ Veroorzaakt abnormaal lawaai tijdens de werking. 8-10 9-6 9-10 9-7

deksel niet volledig aangedraaid is, kan water ontsnappen.

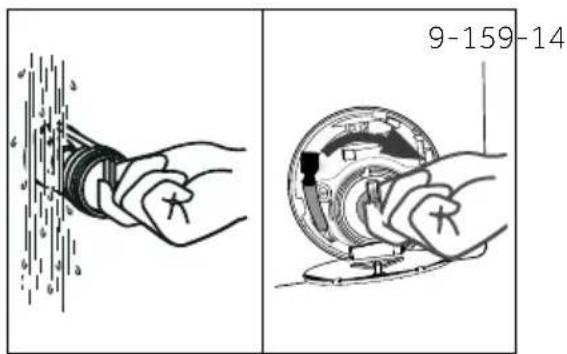

10. Breng het opnieuw stevig aan (Afb. 9- 15).

Waarschuwing! ▶ Voor ieder onderhoud moet u het apparaat uitschakelen en de stekker verwijderen uit het stopcontact.

onderhouden. Incorrecte reparaties kunnen aanzienlijke gevolgschade veroorzaken. ▶ Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn onder- ▶ Voor de veiligheid van de eindgebruiker worden zelf-reparaties of niet-professionele repa- raties afgeraden. Neem contact op met de dienst na verkoop.

val van een probleem moet u alle weergegeven mogelijkheden controleren en de onderstaande instructies volgen voor u contact opneemt met de dienst na verkoop. Zie KLANTENDIENST. De volgende codes worden enkel weergegeven ter informatie met verwijzing naar de wascyclus. Er hoeven geen maatregelen te worden uitgevoerd. Code Bericht:De resterende wasduur is 1 uur en 25 minuten.:De resterende wasduur, inclusief het gekozen eindtijd startuitstel, is 6 uur en 30 min De wascyclus is beëindigd. Het apparaat schakelt automatisch uit.

Deur is gesloten omwille van het hoge waterniveau, hoge watertemperatuur of centrifugeercyclus. De zoemer wordt uitgeschakeld. De zoemer wordt ingeschakeld. De functietoetsen zijn gesloten. Het programma wijzigen is ongeldig.

10.2 Probleemoplossing met weergavecode

Probleem Oorzaak Oplossing• Draineringsfout, water wordt niet volle-dig afgevoerd binnen 6 minuten• • Controleer de installatie van de afvoerslang.

• Vergrendelingsfout.• Sluit de deur correct.

• Het waterniveau niet bereikt na 12 minuten.• Afvoerslang blijft doorlopend overhe-velen.• Zorg ervoor dat de kraan volledig geopend is en dat de waterdruk normaal is.• Controleer de installatie van de afvoerslang.

• Water beschermingsniveau fout • Neem contact op met de dienst na verkoop.

• Draineringsfout, water wordt niet vol-ledig afgevoerd binnen de ingestelde tijdsduur (Verfrissen prog.)

• Temperatuursensor storing • Neem contact op met de dienst na verkoop.

• Verwarmingsfout • Neem contact op met de dienst na verkoop.

• Motorstoring. • Neem contact op met de dienst na verkoop. pompf ilterNL 10-Probleemoplossen

Probleem Oorzaak Oplossing

• Waterniveau sensorfout · Neem contact op met de dienst na verkoop.

• · Neem contact op met de dienst na verkoop.

• Abnormale communicatiefout · Neem contact op met de dienst na verkoop.

• Lading niet in evenwicht fout · Controleer en breng de lading in evenwicht in de trommel. Verminder de lading.

• Machine lek · Open afvoerpomp naar afvoer. Schakel de machine uit.

• Neem contact op met de dienst na verkoop. Probleem Oorzaak Oplossing Wasmachine werkt niet.

• Programma is nog niet gestart.

• Controleer het programma en start het.

• Deur is niet correct gesloten. · Sluit de deur correct.

• Machine is niet ingeschakeld. · Schakel de machine aan.

• Stroompanne. · Controleer de stroomstekker.

• Kinderslotfunctie ingeschakeld. · Schakel kinderslot uit. Wasmachine niet ge- vuld met water.

• Geen water. · Controleer de waterkraan.

• Inlaatslang is gebogen. · Controleer de inlaatslang.

• · Verwijder de blokkering uit het

• Waterdruk is minder dan 0,03 MPa.

• Controleer de waterdruk.

• Deur is niet correct gesloten. · Sluit de deur correct.

• Watertoevoer defect. · Controleer de watertoevoer. De machine draineert terwijl ze wordt opge- vuld.

• De afvoerslang hangt lager dan 80 cm.

• Zorg ervoor dat de afvoerslang correcte geïnstalleerd is.

• Het uiteinde van de afvoerslang kan in het water hangen.

• Zorg ervoor dat de afvoerslang niet in het water hangt. Fout tijdens drainering. · Afvoerslang is geblokkeerd. · U moet de blokkering verwijderen uit de afvoerslang.

• Het uiteinde van de afvoerslang is hoger dan 100 cm boven de vloer.

• Zorg ervoor dat de afvoerslang correcte geïnstalleerd is. Sterke trillingen tijdens het centrifugeren.

• Niet alle transportbouten werden verwijderd.

• Verwijder alle transportbouten

• Het apparaat staat niet op een stevige ondergrond.

• Zorg voor een stevige ondergrond en een genivelleerde plaatsing.

• De lading in de machine is niet correct. · Controleer het gewicht en het evenwicht van de lading. De werking stopt voor het einde van de wascyclus.

• Water of elektrische fout. · Controleer de stroom- en water- toevoer. De machine stopt ge- durende een bepaalde periode.

• Het apparaat geeft een foutcode weer. · Overweeg de weergavecodes.

• Probleem omwille van het ladingpatroon.

• Verminder de lading of pas ze aan.

• Programma voert de spoelcyclus uit.

• Annuleer het programma en start het opnieuw.

10.3 Probleemoplossen zonder weergavecode

geconf igureerdNL 10-Probleemoplossen

Probleem Oorzaak OplossingOvertollig schuim drijft in de trommel en/of de wasmiddellade

• Wasmiddel is niet geschikt.• Overmatig gebruik van wasmiddel

• Controleer de wasmiddel aanbe-velingen.Automatische aan-passing van de wastijd.• Wastijd wordt aangepast. • Dit is normaal en heeft geen impact op de werking. Centrifugeren mislukt. • Wasgoed niet in evenwicht. • Controleer de lading en het was- goed en laat het centrifugeerpro-gramma opnieuw draaien Ontoereikend wasre-sultaat.• Graad van vervuiling stemt niet overeen met het geselecteerde programma. • Selecteer een ander programma.• Onvoldoende wasmiddel aanwezig. • Kies het wasmiddel in overeen-stemming met de graad van de fabrikant.• Maximum lading is overschreden. • Verminder de lading.• Wasgoed was ongelijkmatig verdeeld in de trommel.• Breng het wasgoed losser aan.Er zijn waspoeder resten aanwezig op het wasgoed.• Onoplosbare deeltjes wasmiddel kun-nen als witte puntjes achterblijven op het wasgoed.• Extra spoelen uitvoeren.• Probeer de puntjes weg te borste-len van uw droge wasgoed.• Kies een ander wasmiddel.Wasgoed heeft grijze vlekken.• Veroorzaakt door vetten zoals oliën, crèmes of zalfjes.• Behandel het wasgoed vooraf met een speciaal reinigingsmiddel. 10-1 Als de foutberichten opnieuw verschijnen, zelfs na het nemen van maatregelen, moet u het apparaat uitschakelen, de voeding loskoppelen en Neem contact op met de klantendienst. Opmerking: Schuimvorming Als er te veel schuim aanwezig is tijdens het centrifugeren, stopt de motor en de afvoerpomp wordt gedurende 90 seconden ingeschakeld. Als die verwijdering van het schuim niet geslaagd is na 3 pogingen eindigt het programma zonder centrifugeren. Opmerking: Ontgrendel de deurWanneer de wasmachine veilig is (onder het waterniveau onder het venster over een bepaalde afstand, de trommeltemperatuur minder dan 55°C, de interne trommel heeft niet gedraaid) kan de deuren van de machine ontgrendelen.

10.4 In het geval van een stroomstoring

Als een wasprogramma wordt onderbroken door een stroom-storing is de deur mechanisch geblokkeerd. Om het wasgoed uit de machine te verwijderen, mag u geen water zien in het glazen kijkvenster van de deur. Gevaar voor brandwonden! Het waterniveau moet worden verlaagd zoals beschreven in klep (Afb.10-1) tot de toets deur met een zachte klik wordt ontgrendeld. Breng daarna alle onderdelen opnieuw aan. ANL 11-Installatie

11.1. Voorbereiding ▶ Verwijder het apparaat uit de verpakking. ▶ Verwijder al het verpakkingsmateriaal, inclusief de polystyreen basis, houd ze buiten het bereik van kinderen. Wanneer u de verpakking opent, kunnen waterdruppels zichtbaar zijn op de plastic zak en het kijkvenster. Dit normale fenomeen is het resultaat van watertests in de fabriek. Opmerking: Weggooien van de verpakking Houd alle verpakking buiten het bereik van kinderen en gooi ze weg op een milieuvrien- delijke wijze. Opmerking: Trillingdemperblokken De geluiddempende pads zijn optioneel. Ze kunnen helpen met het dempen van lawaai, maar u kunt zelf beslissen of u ze al of niet wenst te installeren.

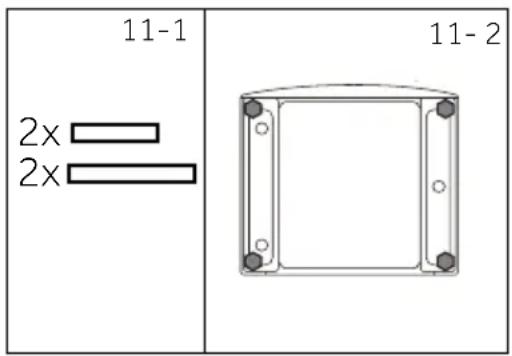

1. Wanneer u de krimpverpakking opent, zult u een

aantal geluidsreductie pads zien. Deze worden gebruikt om het geluid te verminderen (Fig. 11-1).

2. Leg de wasmachine op de zijkant, met het kijkven-

ster naar boven en de onderzijde naar de operator gericht(Afb. 11-2).

3. Verwijder de geluiddempende pads en verwijder

de dubbelzijdige klevende beschermende folie; Plak de geluiddempende pads onder de wasma- chine zoals weergegeven in Afb 11- 3 (twee lan- gere pads in positie 1 en 3 kortere pads in positie 2 en 4). Zet de machine opnieuw recht. 11-1

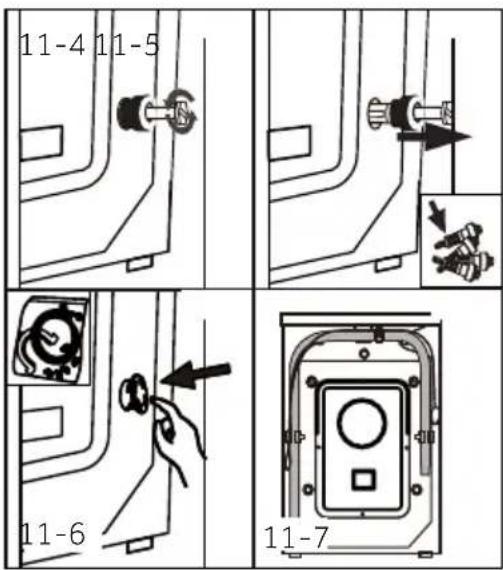

De transportbouten zijn ontworpen om trillingsdem- pende onderdelen in het apparaat te klemmen tijdens het transport om interne schade te voorkomen.

1. Verwijder de 4 bouten op de achterzijde en ver-

wijder de plastic afstandhouders (Afb. 11- 4/Afb.

2. Vul de openingen links met afdichtpluggen (Afb.

11.4 Het apparaat verplaatsen

Als de machine naar een verre locatie moet worden verplaatst, moet u de transportbou- ten opnieuw aanbrengen die u hebt verwijderd voor de installatie om schade te vermijden: Breng ze aan in de omgekeerde volgorde. Opmerking: Bewaren op een veilige plaats Houd de transportbouten op een veilige plaats voor later gebruik. Als het apparaat moet worden verplaatst, moet u eerst de bouten opnieuw monteren.

11.5 Het apparaat uitlnen

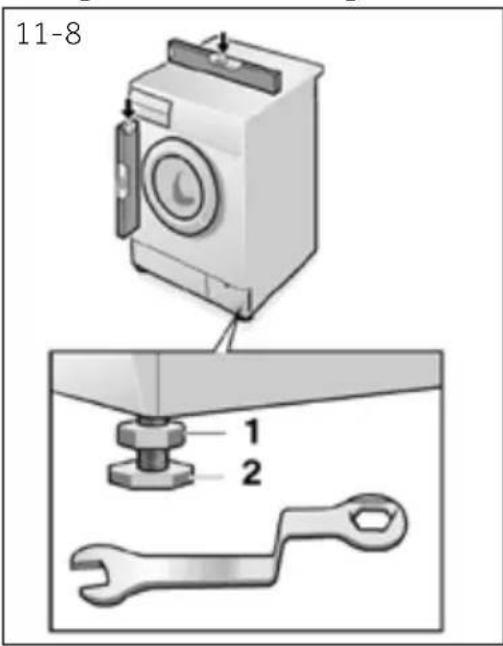

Pas alle voetjes aan (Afb. 11-8) om een volledige hori- zontale positie te bereiken. Dit herleidt de trillingen en dus het lawaai tot een minimum tijdens het gebruik. Dit vermindert ook de slijtage. We raden aan een waterpas te gebruiken voor de bijstelling. De vloer moet zo sta- biel en vlak mogelijk zijn.

1. Schroef de borgmoer (1) los met een sleutel.

2. Pas de hoogte aan door te draaien aan de voetjes

3. Draai de borgmoer (1) aan tegen de behuizing.

De volgende verbindingen zijn mogelijk:

11.6.1 Afvoerslang naar wastafel

▶ Hang de afvoerslang met de U-beugel over de rand van een voldoende grote wastafel (Afb. 11- 9). ▶ Bescherm de U-beugel voldoende tegen slippen.

11.6.2 Afvoerslang naar afvalwaterverbinding

▶ De interne diameter van de standpijp met ventila- tieopening moet minimum 40 mm zijn. ▶ Plaats de afvoerslang ca. 80-100 mm in de afval- waterleiding. ▶ Bevestig de U-beugel en zorg dat deze niet kan bewegen (Afb. 11-10).

11.6.3 Afvoerslang naar wastafel aansluiting

▶ De verbinding moet boven de sifon. OPGELET! ▶ De afvoerslang moet ondergedompeld zijn in water en ze moet beveiligd worden en lekvrij zijn. Als de afvoerslang op de vloer wordt geplaatst of als de leiding op minder dan 80 cm hoog wordt aangebracht, zal de wasmachine doorlopend blijven draineren terwijl ze word opgevuld (zelf-overheveling). ▶ Afvoerslang mag niet worden verlengd. Indien noodzakelijk neemt u contact op met de dienst na verkoop. ▶ Een tapkraanverbinding wordt gewoonlijk afge- sloten met een dop (A). Deze moet worden ver- wijderd om slecht functioneren te voorkomen (Afb. 11- 11). ▶ Beveilig de afvoerslang met een klem. 11-9 11-1011- 11

11.6 Draineerwater verbinding

Bevestig de waterafvoerslang correct op de leidingen. De slang moet een punt bereiken tussen 80 en 100 cm boven de onderste lijn van het apparaat! Indien mogelijk, moet u de afvoerslang altijd bevestigd houden met de klep op de achterzijde van het apparaat. WAARSCHUWING! ▶ Gebruik enkel het geleverde slangenset voor de aansluiting. ▶ U mag nooit oude slangensets opnieuw gebruiken! ▶ Uitsluitend aansluiten op een toevoer van koud water. ▶ U moet controleren of het water zuiver en helder is voor u de verbinding tot stand brengt.NL 11-Installatie

WAARSCHUWING! ▶ Zorg er altijd voor dat alle verbindingen (voeding, afvoer- en zoetwaterslag) stevig zijn aangebracht en dat ze droog zijn en geen lekken vertonen! ▶ Zorg ervoor dat deze onderdelen nooit worden samengedrukt, verwrongen of ge- bogen ▶ Als het netsnoer beschadigd is, moet het worden vervangen door de onderhouds- agent (zie garantiekaart) om elk risico uit te sluiten. .

11.8 Elektrische verbinding

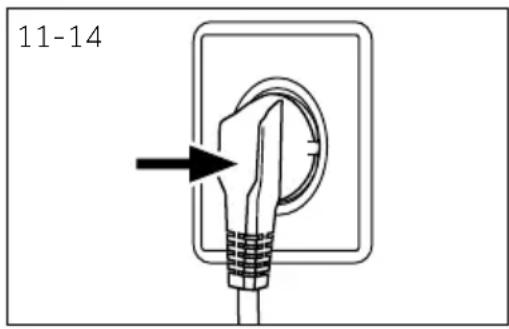

Voor elke aansluiting moet u controleren of: ▶ het elektrisch net, stopcontact en de zekerin- gen overeenstemmen met de informatie op het naamplaatje. ▶ het stopcontact geaard is en er geen multi-stek- ker of verlengsnoer wordt gebruikt. ▶ de stekker en het stopcontact overeenstemmen. ▶ Enkel UK: De UK stekker voldoet aan de BS1363A norm. Steek de stekker in het stopcontact (Afb. 11-14). 11-14

11.7 Zoetwater verbinding

Zorg ervoor dat de pakkingen ingevoegd zijn.

1. Verbind de waterinlaatslang met het gehoekte

uiteinde op het apparaat (Afb. 11-12). Schroef de schroeven vast met de hand.

2. Het andere uiteinde wordt verbonden op een

waterkraan met een 3/4" draad (Afb. 11-13). 11-1311-12NL 12-Technische gegevens

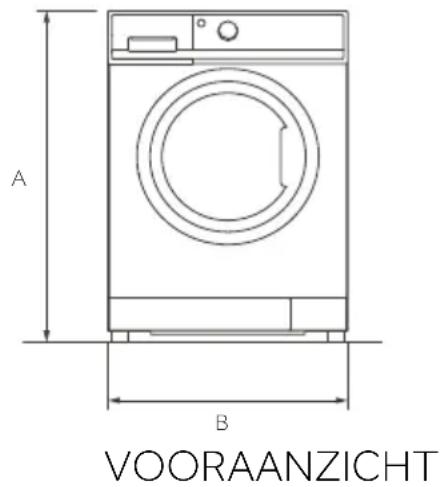

12.1 Bijkomende technische gegevens

B: Totale breedte van het pro- duct mm

C: Totale diepte van het product (tot bedieningspaneel grootte)

D: Totale diepte van het product

E: Diepte van deur open mm 1085 F: Minimum deur tussenruimte met de aanpalende muur mm

Opmerking: Afmetingen De exacte hoogte van uw wasmachine hangt af van hoe ver de voeten zijt uitgestrekt vanaf de basis van de machine. De locatie waar u uw wasmachine wilt installeren, moet ten minste 40 mm breder en 20 mm dieper zijn dan de afmetingen van de machine. Dit product stemt overeen met de vereisten van alle toepasselijke EU-richtlijnen met de overeenstemmende geharmoniseerde normen die gelden voor de CE-markering. VOORAANZICHT BOVENAANZICHTMUUR

We raden onze Haier klantendienst aan en het gebruik van originele reserveonderdelen. Als u een probleem ondervindt met uw apparaat moet u eerst de sectie PROBLEEMO- PLOSSEN controleren. Als u daar geen oplossing vindt, kunt u contact opnemen met ▶ uw lokale verkoper of ▶ de Onderhoud & Ondersteuning zone op www.haier.com waar u telefoonnummers en veelgestelde vragen kunt vinden en waar u uw service claim kunt activeren. Wanneer u contact opneemt met onze service moet u de volgende informatie bij de hand hebben. De informatie staat vermeld op het naamplaatje. Model ____________________ Serienr. _____________________ Controleer ook het garantiekaartje dat wordt geleverd met het product met betrekking tot de garantie. Voor algemene zakelijke vragen vindt u hieronder onze adressen in Europa: Europese Haier adressen Land* Postadres Land* Postadres Italië Haier Europe Trading SRL Via De Cristoforis, 12 21100 Verese ITALIË Frankrijk Haier France SAS 53 Boulevard Ornano – Pleyad 3 93200 Saint Denis FRANKRIJK Spanje Portugal Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona SPANJE België-FR België-NL Nederland Luxemburg Haier Benelux SA 1070Anderlecht Lenniksebaan 451 BELGIË Duitsland Oostenrijk Haier Deutschland GmbH Konrad-Zuse-Platz 6 81829 München DUITSLAND Polen Tsjechië Hongarije Griekenland Roemenië Rusland Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa Polen United Kingdom Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR
