GEBRUIKSAANWIJZING OR 250011 DT Güde

Vertaling van de originele gebruiksaanwijzing Olieradiator

NEDERLANDS Graag instructies zorgvuldig doorlezen vóórdat u de machine in gebruik neemt.

NEDERLANDS Dit apparaat is alleen geschikt voor goed geïsoleerde ruimten of voor incidenteel gebruik.

Olieradiator	OR 1500-7
Artikelnr. 85190
Type/klasse beveiliging IP X0 / I
Netspanning 220 - 240 V
Netfrequentie 50 Hz
Verwarmingscapaciteit 1,5 kW
Aantal verwarmingsstanden 3
Verwarmingsstanden 0,6 / 0,9 / 1,5 kW
Aantal ribben 7
Lengte van de aansluitkabel 150 cm
Geluidswaarde LWA 30 dB
Afmetingen L x B x H 340 x 240 x 650 mm
Gewicht netto/bruto 7,3 kg / 8,0 kg

Verwarmingscapaciteit

Nominale verwarmingscapaciteit Pnom	1,5 kW
Minimaal verwarmingsvermogen (indicatief)	Pmin	0,0 kW
Maximaal continu verwarmingsvermogen	Pmax	1,5 kW

Extra stroomverbruik

Bij nominaal verwarmingsvermogen	elmax	0,0 kW
Met minimaal verwarmingsvermogen	elmin	0,0 kW
In standby	elSB	0,0 kW

Type warmtetoevoer, alleen voor elektrische boilerverwarming (selecteer er één)

Handmatige verwarmingskostenregeling met geïntegreerde thermostaat	-
Handmatige verwarmingskostenregeling met ruimte- en/of buitentemperatuurregistratie	-
Handmatige verwarmingskostenregeling met ruimte- en/of buitentemperatuurregistratie	-
Ventilatorondersteunde warmteafvoer	-

Type warmteafgifte/ruimtetemperatuurregeling (kies één)

Eentraps warmteafgifte zonder regeling van de kamertemperatuur	-
Twee of meer handmatige standen zonder ruimtetemperatuurregeling	-
Met ruimtetemperatuurregeling door middel van mechanische thermostaat	√
Met elektronische ruimtetemperatuurregeling	-
Elektronische ruimtetemperatuurregeling plus dagtimer	-
Elektronische ruimtetemperatuurregeling plus weektimer	-

Andere regelingsopties (meervoudige selectie mogelijk)

Ruimtetemperatuurregeling met aanwezigheidsdetectie		-
Ruimtetemperatuurregeling met detectie van de raamopening		-
Met optie afstandsbediening		-
Met adaptieve inschakelregeling		-
Met bedrijfsduurbegrenzing		-
Met "Black Bulb"-temperatuursensor, zwart		-
Olieradiator		OR 2000-9
Artikelnr. 85191
Type/klasse beveiliging IP X0 / I
Netspanning 220 - 240 V
Netfrequentie 50 Hz
Verwarmingscapaciteit 2 kW
Aantal verwarmingsstanden 3
Verwarmingsstanden 0,8 / 1,2 / 2 kW
Aantal ribben 9
Lengte van de aansluitkabel 150 cm
Geluidswaarde LWA 30 dB
Afmetingen L x B x H 420 x 240 x 650 mm
Gewicht netto/bruto 10,4 kg / 11,3 kg
Verwarmingscapaciteit
Nominale verwarmingscapaciteit Pnom 2,0 kW
Minimaal verwarmingsvermogen (indicatief)	Pmin	0,0 kW
Maximaal continu verwarmingsvermogen	Pmax	2,0 kW
Extra stroomverbruik
Bij nominaal verwarmingsvermogen	elmax	0,0 kW
Met minimaal verwarmingsvermogen	elmin	0,0 kW
In standby	eISB	0,0 kW
Type warmtetoevoer, alleen voor elektrische boilerverwarming (selecteer er één)
Handmatige verwarmingskostenregeling met geïntegreerde thermostaat		-
Handmatige verwarmingskostenregeling met ruimte- en/of buitentemperatuurregistratie		-
Handmatige verwarmingskostenregeling met ruimte- en/of buitentemperatuurregistratie		-
Ventilatorondersteunde warmteafvoer		-
Type warmteafgifte/ruimtetemperatuurregeling (kies één)
Eentraps warmteafgifte zonder regeling van de kamertemperatuur		-
Twee of meer handmatige standen zonder ruimtetemperatuurregeling		-
Met ruimtetemperatuurregeling door middel van mechanische thermostaat		√
Met elektronische ruimtetemperatuurregeling		-
Elektronische ruimtetemperatuurregeling plus dagtimer		-
Elektronische ruimtetemperatuurregeling plus weektimer		-
Andere regelingsopties (meervoudige selectie mogelijk)
Ruimtetemperatuurregeling met aanwezigheidsdetectie		-
Ruimtetemperatuurregeling met detectie van de raamopening		-
Met optie afstandsbediening		-
Met adaptieve inschakelregeling		-
Met bedrijfsduurbegrenzing		-
Met "Black Bulb"-temperatuursensor, zwart		-
Olieradiator		OR 2000-9 DT
Artikelnr. 85192
Type/klasse beveiliging IP X0 / I
Netspanning 220 - 240 V
Netfrequentie 50 Hz
Verwarmingscapaciteit 2 kW
Aantal verwarmingsstanden 3
Verwarmingsstanden 0,8 / 1,2 / 2 kW
Aantal ribben 9
Lengte van de aansluitkabel 150 cm
Geluidswaarde LWA 30 dB
Afmetingen L x B x H 420 x 240 x 650 mm
Gewicht netto/bruto 10,54 kg / 11,4 kg

Verwarmingscapaciteit

Nominale verwarmingscapaciteit Pnom 2,0 kW
Minimaal verwarmingsvermogen (indicatief)	Pmin	0,0 kW
Maximaal continu verwarmingsvermogen	Pmax	2,0 kW

Extra stroomverbruik

Bij nominaal verwarmingsvermogen	elmax	0,0 kW
Met minimaal verwarmingsvermogen	elmin	0,0 kW
In standby	eISB	0,001 kW

Type warmtetoevoer, alleen voor elektrische boilerverwarming (selecteer er één)

Handmatige verwarmingskostenregeling met geïntegreerde thermostaat	-
Handmatige verwarmingskostenregeling met ruimte- en/of buitentemperatuurregistratie	-
Handmatige verwarmingskostenregeling met ruimte- en/of buitentemperatuurregistratie	-
Ventilatorondersteunde warmteafvoer	-

Type warmteafgifte/ruimtetemperatuurregeling (kies één)

Eentraps warmteafgifte zonder regeling van de kamertemperatuur	-
Twee of meer handmatige standen zonder ruimtetemperatuurregeling	-
Met ruimtetemperatuurregeling door middel van mechanische thermostaat	-
Met elektronische ruimtetemperatuurregeling	√
Elektronische ruimtetemperatuurregeling plus dagtimer	-
Elektronische ruimtetemperatuurregeling plus weektimer	-

Andere regelingsopties (meervoudige selectie mogelijk)

Ruimtetemperatuurregeling met aanwezigheidsdetectie		-
Ruimtetemperatuurregeling met detectie van de raamopening		-
Met optie afstandsbediening		-
Met adaptieve inschakelregeling		-
Met bedrijfsduurbegrenzing		-
Met "Black Bulb"-temperatuursensor, zwart		-
Olieradiator		OR 2500-11 DT
Artikelnr. 85193
Type/klasse beveiliging IP X0 / I
Netspanning 220 - 240 V
Netfrequentie 50 Hz
Verwarmingscapaciteit 2,5 kW
Aantal verwarmingsstanden 3
Verwarmingsstanden 1,0 / 1,5 / 2,5 kW
Aantal ribben 11
Lengte van de aansluitkabel 150 cm
Geluidswaarde LWA 30 dB
Afmetingen L x B x H 500 x 240 x 650 mm
Gewicht netto/bruto 12,4 kg / 13,4 kg
Verwarmingscapaciteit
Nominale verwarmingscapaciteit Pnom 2,5 kW
Minimaal verwarmingsvermogen (indicatief)	Pmin	0,0 kW
Maximaal continu verwarmingsvermogen	Pmax	2,5 kW
Extra stroomverbruik
Bij nominaal verwarmingsvermogen	elmax	0,0 kW
Met minimaal verwarmingsvermogen	elmin	0,0 kW
In standby	eISB	0,001 kW
Type warmtetoevoer, alleen voor elektrische boilerverwarming (selecteer er één)
Handmatige verwarmingskostenregeling met geïntegreerde thermostaat		-
Handmatige verwarmingskostenregeling met ruimte- en/of buitentemperatuurregistratie		-
Handmatige verwarmingskostenregeling met ruimte- en/of buitentemperatuurregistratie		-
Ventilatorondersteunde warmteafvoer		-
Type warmteafgifte/ruimtetemperatuurregeling (kies één)
Eentraps warmteafgifte zonder regeling van de kamertemperatuur		-
Twee of meer handmatige standen zonder ruimtetemperatuurregeling		-
Met ruimtetemperatuurregeling door middel van mechanische thermostaat		-
Met elektronische ruimtetemperatuurregeling		√
Elektronische ruimtetemperatuurregeling plus dagtimer		-
Elektronische ruimtetemperatuurregeling plus weektimer		-
Andere regelingsopties (meervoudige selectie mogelijk)
Ruimtetemperatuurregeling met aanwezigheidsdetectie		-
Ruimtetemperatuurregeling met detectie van de raamopening		-
Met optie afstandsbediening		-
Met adaptieve inschakelregeling		-
Met bedrijfsduurbegrenzing		-
Met "Black Bulb"-temperatuursensor, zwart		-

Toelichting op deze handleiding

Deze gebruikshandleiding geldt alleen voor de in de titel genoemde apparaten. Gebruik het apparaat pas nadat u de gebruiksaanwijzing zorgvuldig hebt gelezen. Neem bij twijfel over de aansluiting en de werking van het apparaat contact op met de klantenservice.

Waarschuwingen en veiligheidsinstructies

Gevaar:

Duidt op een gevaarlijke situatie die ernstig letsel of de dood tot gevolg kan hebben.

Waarschuwing:

Duidt op een gevaarlijke situatie die kan leiden tot ernstig letsel of de dood.

Voorzichtig:

Duidt op een gevaarlijke situatie die kan leiden tot licht of middelzwaar letsel.

Opmerking:

Duidt op een situatie die tot materiële schade kan leiden. Bovendien vindt u hier aanvullende informatie.

Veiligheid

Lees alle veiligheidsvoorschriften en instructies. Het niet in acht nemen van de veiligheidsinformatie en instructies kan leiden tot ernstig letsel en/of materiële schade.

Doelmatig gebruik

De olieradiator mag uitsluitend in tegen vocht beschermde binnenruimtes worden gebruikt. Dit apparaat is uitsluitend bestemd voor verwarming in particuliere huishoudens. Het is alleen geschikt voor goed geïsoleerde ruimten of voor incidenteel gebruik. Bij het gebruik van het apparaat moeten altijd de desbetreffende plaatselijke bouw- en brandbeveiligingsvoorschriften in acht worden genomen en de nodige elektrische zekeringen worden toegepast. Ddit apparaat mag alleen doelmatig worden gebruikt. De fabrikant kan niet aansprakelijk worden gesteld voor schade veroorzaakt door het niet in acht nemen van de bepalingen van de algemeen geldende voorschriften en de bepalingen van deze handleiding.

Verboden toepassingsgebieden

• Het apparaat is niet geschikt voor commercieel of industrieel gebruik.
• Installeer het apparaat niet in ruimten waar gevaar voor explosie of brand bestaat.
• Het apparaat is niet bedoeld voor het drogen van kleding of voor montage onder banken of in vloerschachten.
• Het apparaat mag niet in de open lucht worden gebruikt.
• Het apparaat mag niet worden gebruikt voor wand- of plafondmontage.

Symbolen op het apparaat

Waarschuwing voor hete oppervlakken! Verbrandingsgevaar!

Waarschuwing: Om oververhitting van het verwarmingselement te voorkomen, mag het niet worden afgedekt.

Lees de gebruiksaanwijzing om het risico op letsel te verminderen.

Elektrische of elektronische apparatuur die defect is en/of moet worden weggegooid, moet worden ingeleverd bij de aangewezen recyclingbedrijven.

Europees conformiteitsmerkteken

Belangrijke veiligheidsinstructies

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of met gebrek aan ervaring en/of kennis, mits zij onder toezicht staan of instructies hebben gekregen over het veilig gebruik van het apparaat en de gevaren ervan begrijpen.

Kinderen mogen niet met het product spelen.

Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

Kinderen onder de 3 jaar mogen niet in de buurt van het product komen, tenzij ze onder voortdurend toezicht staan.

Kinderen tussen 3 en 8 jaar mogen het product alleen in- en uitschakelen als het geïnstalleerd en geplaatst is volgens de gebruikelijke gebruiksaanwijzing en zij onder toezicht staan en voldoende geïnstrueerd zijn in het correcte en veilige gebruik ervan en de mogelijke gevaren hebben begrepen.

Kinderen tussen 3 en 8 jaar mogen het product niet aansluiten, afstellen, reinigen of er onderhoudswerkzaamheden aan verrichten.

Voorzichtig: Sommige delen van het apparaat kunnen zeer heet worden en brandwonden veroorzaken.

Wees extra voorzichtig in de aanwezigheid van kinde ren of kwetsbare personen.

Laat het apparaat niet onbeheerd achter wanneer het in gebruik is.

De verwarmingsribben van het apparaat worden tijdens bedrijf zeer heet. Raak de hete oppervlakken niet aan. Verplaats het apparaat tijdens bedrijf alleen door aan de handgreep te trekken.

Om oververhitting te voorkomen, mag het apparaat niet worden afgedekt.

Gebruik of bewaar geen explosieve of ontvlambare stoffen (bijv. benzine, papier of verf) in de buurt van het apparaat.

Trek altijd de stekker uit het stopcontact wanneer u het apparaat niet gebruikt of het schoon gaat maken. Trek niet aan de kabel, dit kan het apparaat beschadigen. Zorg ervoor dat het apparaat of de kabel niet door scherpe voorwerpen of anderszins wordt beschadigd. Controleer de kabel op beschadigingen voordat u deze in gebruik neemt.

Gebruik het apparaat niet als het netsnoer of de stekker beschadigd is. Beschadigde voedingskabels of stekkers moeten door de fabrikant, zijn klantenservice of een gekwalificeerde elektricien worden vervangen.

Bescherm elektrische onderdelen tegen vocht. Dompel nooit elektrische onderdelen tijdens het reinigen of het gebruik onder in water of andere vloeistoffen, om elektrische schokken te voorkomen. Houd het apparaat nooit onder stromend water.

De bedieningselementen mogen niet worden aangeraakt door personen die zich in het water bevinden. Zorg er altijd voor dat uw handen droog zijn voordat u de bedieningselementen op het apparaat of de stekker voor de netaansluiting aanraakt.

Schakel het apparaat altijd uit en trek de stekker uit het stopcontact vóór opslag, montage, ombouw, transport, reiniging of onderhoudswerkzaamheden. Laat het apparaat vervolgens afkoelen.

Zorg ervoor dat er geen vreemde voorwerpen in de ventilatiesleuven terechtkomen. U riskeert een elektrische schok, brand of schade aan het apparaat.

Blokkeer de ventilatiesleuven niet met voorwerpen.

Houd het apparaat schoon. De meest voorkomende oorzaken van oververhitting zijn stof- of deeltjesaf-zettingen in het apparaat. U moet deze afzettingen regelmatig verwijderen door het apparaat uit te schakelen en de ventilatieopeningen met een stofzuiger uit te zuigen.

Gebruik het apparaat niet met een programmaschakelaar, een timer, een afzonderlijk afstandsbedieningssysteem of enig ander apparaat dat de olieradiator automatisch inschakelt, aangezien er brandgevaar bestaat als de olieradiator wordt afgedekt of onjuist wordt geplaatst.

Inbedrijfstelling

Levering

Opmerking:

Laat zichtbare schade aan de buitenverpakking onmiddellijk bij aflevering door de chauffeur van de pakketdienst bevestigen. Als transportschade pas bij het uitpakken wordt opgemerkt, moet de pakketdienst binnen 24 uur na aflevering schriftelijk op de hoogte worden gesteld om hen aansprakelijk te stellen voor de schade.

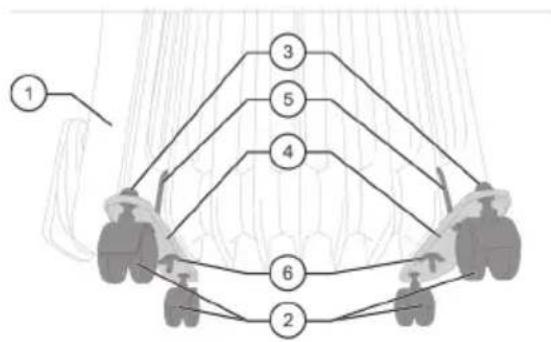

Leveringsomvang

Positi-enummer	Aantal	Onderdelen
1 1 Olieradiator
2 4 Wieltjes
3 4 Moeren
4	2	Wielmonta-gesteunen
5	2	U-vormige beugel
6 2 Vleugelmoeren

Opstelplaats

Bij het opstellen van het apparaat moet u het volgen-de in acht nemen:

- Aan alle zijden van het apparaat moet een veiligheidsafstand van ten minste 90 cm tot meubilair en andere brandbare voorwerpen in acht worden genomen.

- Het apparaat mag niet direct onder een stopcontact worden geplaatst.

- Plaats het apparaat niet in de onmiddellijke nabijheid van een badkuip, douche of zwembad.

- Plaats het apparaat zodanig dat de stekker te allen tijde bereikbaar is.

- De apparaten mogen niet worden geïnstalleerd in een atmosfeer die olie, zwavel of zout bevat.

- Installeer de apparaten niet in brandgevaarlijke ruimten (bijv. houten schuren).

- Plaats het apparaat nooit in de buurt van een gas- of elektrisch verwarmingsapparaat.

- Binnen een straal van 1 m mogen zich geen ontvlambare materialen bevinden.

- Het apparaat mag niet buiten worden opgesteld!

Bevestiging van de wielen

Voorzichtig:

Kantelgevaar!

Voor een betere stabiliteit en hanteerbaarheid moeten de wielen vóór gebruik worden gemonteerd.

Opmerking:

Leg vóór de montage een geschikt kleed onder het apparaat om beschadiging te voorkomen.

1) Zet de olieradiator [1] ondersteboven of leg hem op zijn kant.
2) Plaats de U-vormige beugels [5] tussen de eerste en de tweede en tussen de voorlaatste en laatste rib.
3) Leid de uiteinden van de beugels [5] door de gaten in de wielmontagesteunen [4].
4) Bevestig de beugels [5] en de wielmontagesteunen [4] met de vleugelmoeren [6].
5) Steek de rollen [2] van onderaf in de buitenste gaten van de wielmontagesteunen [4] en zet ze van bovenaf met de meegeleverde moeren [3] vast.

Elektrische aansluiting

Waarschuwing:

Overbelasting!

Bij gebruik van een verlengkabel moet deze een draaddoorsnede van ten minste 1,5 mm ^2 hebben. Meervoudige contactdozen mogen niet worden gebruikt. Sluit geen andere krachtige apparaten op het stroomcircuit aan.

Voorzichtig

Struikelgevaar!

Leg het netsnoer op een plaats waar niemand erover kan struikelen.

Opmerking:

Trek het apparaat nooit aan het netsnoer, maar gebruik de meegeleverde handgreep.

1) Wikkel de voedingskabel volledig af.
2) Controleer of de spanning van het apparaat (zie typeplaatje) en de netspanning overeenkomen.
3) Zet de stroomschakelaar in stand 0 (alleen geldig voor OR 2000-9 DT en OR 2500-11 DT)
4) Sluit de voedingsstekker alleen aan op een volgens de voorschriften geïnstalleerd geaard stopcontact.

Vermogensopname

Gevaar:

Elektrische schok!

Sluit de apparaten aan via een aparte voedingskabel met een zekering van 16 A (installatieauto-maat).

De hier beschreven eenheden zijn geschikt voor de volgende diensten:

OR 1500-7 = 1500 W

OR 2000-9 = 2000 W

Veiligheidsschakelaar/kantelbeveiliging

Waarschuwing:

Verbrandingsgevaar!

Als het apparaat omvalt, schakelt het automatisch uit Wacht tot het apparaat afgekoeld is alvorens het overeind te zetten.

Opmerking:

Plaats het apparaat altijd in een rechte positie om storingen te voorkomen.

De olieradiator heeft een veiligheidsschakelaar. Deze veiligheidsschakelaar schakelt de stroom uit zodra het apparaat kantelt. Bovendien voorkomt deze schakelaar gevaarlijke situaties als gevolg van oververhitting.

Toepassingsaanwijzing

Voorzichtig:

Oververhitting!

Sluit het apparaat niet aan op een externe schakelaar, zoals een tijdklok, of op een circuit dat regelmatig door een voorziening wordt in- en uitgeschakeld. Dit kan leiden tot het onbedoeld resetten van de temperatuurbeveiligingsschakelaar.

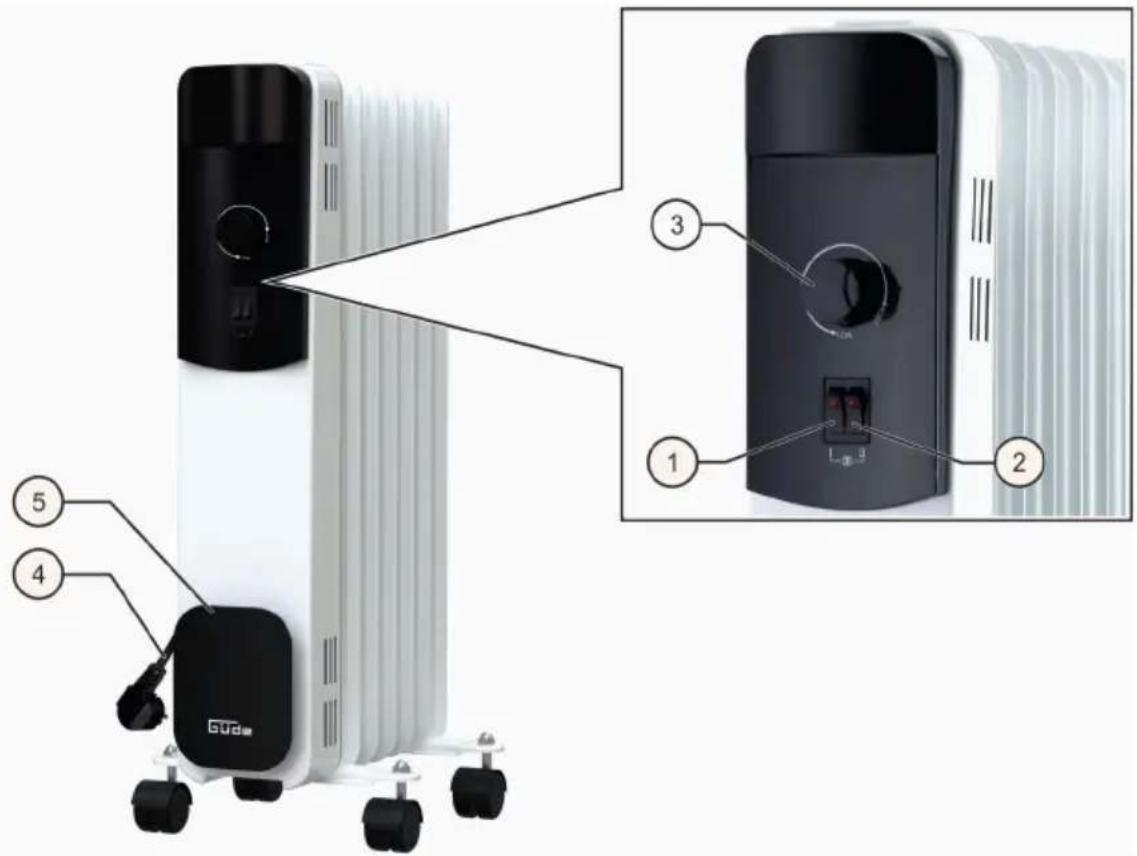

Overzicht OR 1500-7

Positie	Functie (OR 1500-7)
1 Vermogensschakelaar 1
2 Vermogensschakelaar 2
3 Thermostaatregelaar
4 Voedingskabel
5 Kabeloproller

Bediening OR 1500-7

Verwarmingscapaciteit instellen

1) Steek het netsnoer in een geschikt stopcontact. Zorg ervoor dat uw netvoeding voldoende gezekerd is.
2) Gebruik de vermogensschakelaars [1+2] om de gewenste capaciteit in te stellen.

$$ \text { Toets } [ 1 ] = \text { Niveau } 1 (6 0 0 W) $$

$$ \text { Toets } [ 2 ] = \text { Niveau } 2 (9 0 0 W) $$

$$ \text { Toets } [ 1 + 2 ] = \text { Niveau 3(1500 W) } $$

Temperatuurinstelling

De gewenste temperatuur (hoog/laag) kan worden ingesteld via de thermostaatregelaar [3]. Zodra de gewenste kamertemperatuur is bereikt, schakelt de geïntegreerde thermostaat automatisch in en uit en zorgt zo voor een vrijwel constante temperatuur. Zolang het apparaat verwarmt, branden de leds op de schakelaars [1+2]. Zodra de gewenste temperatuur is bereikt, gaan de leds uit.

Apparaat uitschakelen

1) Schakel het apparaat uit met de vermogensschakelaars [1+2].
2) Zet de thermostaatregeling [3] op LOW.
3) Haal het netsnoer uit het stopcontact.

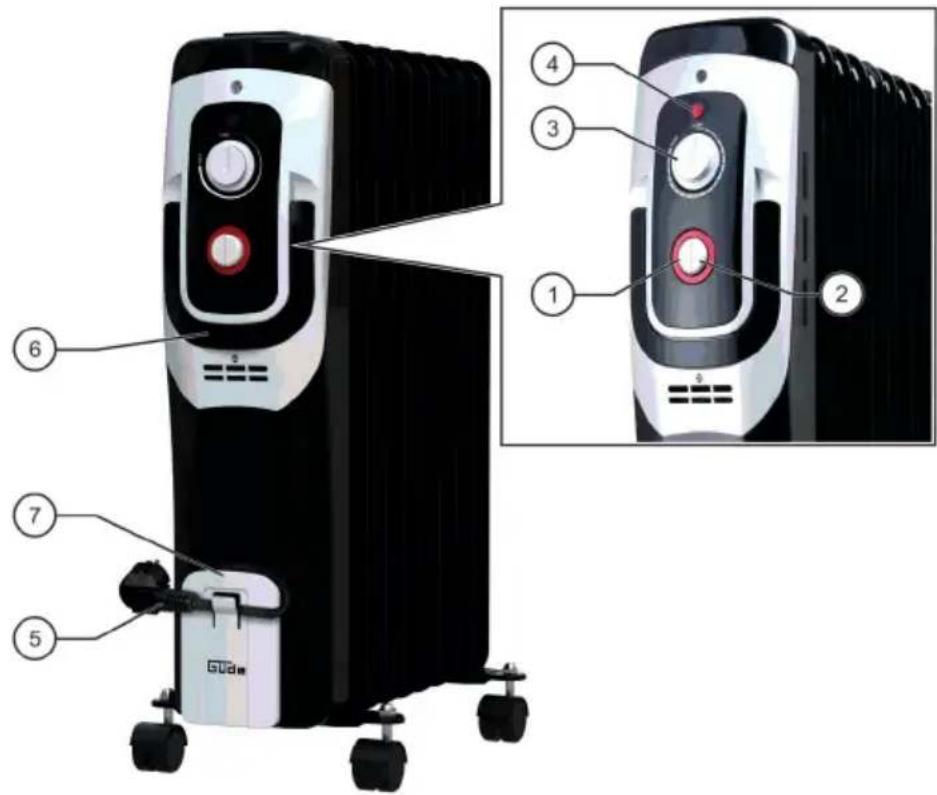

Overzicht OR 2000-9

Positie	Functie (OR 2000-9)
1 Vermogensschakelaar 1
2 Vermogensschakelaar 2
3 Thermostaatregelaar
4 Controlelampje
5 Voedingskabel
6 Handgreep
7 Kabeloproller

Bediening OR 2000-9

Verwarmingscapaciteit instellen

1) Steek het netsnoer in een geschikt stopcontact. Zorg ervoor dat uw netvoeding voldoende gezekerd is.
2) Gebruik de vermogensschakelaars [1+2] om de gewenste capaciteit in te stellen.

$$ \text { Toets } [ 1 ] = \text { Niveau } 1 (8 0 0 \mathrm{W}) $$

$$ \text { Toets } [ 2 ] = \text { Niveau } 2 (1 2 0 0 \mathrm{W}) $$

$$ \text { Toets } [ 1 + 2 ] = \text { Niveau 3(2000 W) } $$

Temperatuurinstelling

De gewenste temperatuur (hoog/laag) kan worden ingesteld via de thermostaatregelaar [3].

Zodra de gewenste kamertemperatuur is bereikt, schakelt de geïntegreerde thermostaat automatisch in en uit en zorgt zo voor een vrijwel constante temperatuur. Zolang het apparaat verwarmt, brandt het controlelampje [4]. Zodra de gewenste temperatuur is bereikt, gaat het controlelampje uit.

Apparaat uitschakelen

1) Schakel het apparaat uit met de vermogensschakelaars [1+2].
2) Zet de thermostaatregeling [3] op LOW.
3) Haal het netsnoer uit het stopcontact.

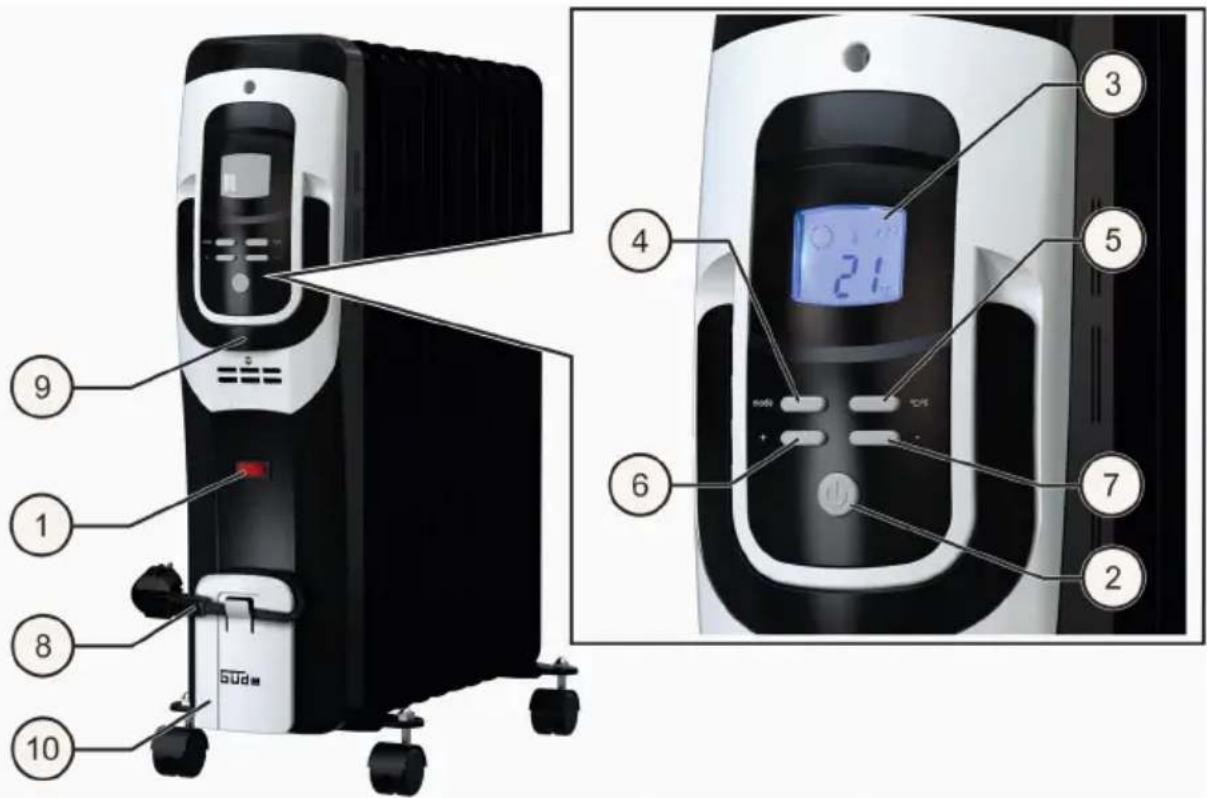

Overzicht OR 2000-9 DT en OR 2500-11 DT

Verwarmingscapaciteit instellen

1) Steek het netsnoer in een geschikt stopcontact. Zorg ervoor dat uw netvoeding voldoende gezekerd is.
2) Schakel het apparaat in met de stroomschakelaar [1] (er klinkt een pieptoon en de schakelaar licht rood op).
3) Stel de gewenste verwarmingscapaciteit in met de vermogensschakelaar [2].

Knop 1x drukken = hoog vermogen (OR 2000-9 DT: 2000 W / OR 2500-11 DT: 2500 W)

Knop 2x drukken = gemiddeld vermogen (OR 2000-9 DT: 1200 W / OR 2500-11 DT: 1500 W)

Knop 3x drukken = laag vermogen (OR 2000-9 DT: 800 W / OR 2500-11 DT: 1000 W)

Knop 4x drukken = apparaat gaat in standby)

Opmerking:

De vermogensniveaus worden door kleine sym- bolen rechtsboven op het display [3] aangegeven.

Temperatuurinstelling

1) Schakel met de hoofdschakelaar [1] het apparaat in.
2) Druk op de vermogensschakelaar [2]. Het getal "88" knippert op het display [3].
3) Druk op de modusknop [4]. Op het display [3] verschijnt "24 °C" (of 75 °F) en een knipperend thermometersymbool.
4) Gebruik de °C / °F toets [5] om de gewenste eenheid voor de temperatuurweergave te kiezen.
5) Gebruik de toetsen + [6] en - [7] om de gewenste temperatuur in te stellen. De temperatuurwaarde wordt op het display [3] weergegeven en kan op elk moment worden gewijzigd.

Opmerking:

Wanneer de gewenste temperatuur is bereikt, gaat het thermometersymbool continu branden. Als de temperatuur daalt en het apparaat opnieuw moet verwarmen, knippert het thermometersymbool opnieuw.

Programmering van de uitschakeltijd (AUTO OFF)

Met deze functie stelt u in wanneer de olieradiator zichzelf moet uitschakelen.

1) Zodra de temperatuur is ingesteld, drukt u opnieuw op de modusknop [4]. Op het display [3] knippert "AUTO OFF".
2) Gebruik de toetsen + [6] en - [7] om een tijd tussen 1 en 24 uur in te stellen.
3) De aanduiding "AUTO OFF" brandt na ca. 10 seconden permanent. De olieradiator schakelt dan op de ingestelde tijd uit.

Programmering van de inschakeltijd (AUTO ON)

Met deze functie stelt u in wanneer de olieradiator automatisch moet worden ingeschakeld.

1) Zodra de temperatuur is ingesteld, drukt u tweemaal op de modusknop [4]. Op het display [3] knippert "AUTO ON".
2) Gebruik de toetsen + [6] en - [7] om een tijd tussen 1 en 24 uur in te stellen.
3) "AUTO ON" brandt na ca. 10 seconden permanent. De olieradiator begint dan op de ingestelde tijd te verwarmen.

Apparaat uitschakelen

1) Druk herhaaldelijk op de vermogensschakelaar [1] totdat het display [3] uitschakelt.
2) Schakel het apparaat uit via de stroomschakelaar [3] (stand 0).
3) Haal het netsnoer uit het stopcontact.

Verhelpen van storingen

Probleem	Oorzaak Oplossing
Apparaat werkt niet	Apparaat heeft geen voeding	Stopcontact controleren
		Stekker correct aansluiten
		Controleer de installatieauto- maat
	Apparaat is defect	Neem contact op met de klantenservice of een vakman
Apparaat ver-warmt niet	Temp. te laag ingesteld	Een hogere temperatuur instellen
	AUTO ON per ongeluk gepro- grammeerd	Schakel het apparaat direct in
Apparaat scha-kelt uit tijdens bedrijf	Thermische zekering is doorgeslagen	Neem contact op met de klantenservice
	De kamertem - peratuur is hoger dan de op de thermo-staat ingestelde temperatuur.	Verhoog de thermostaat- temperatuur
	De oververhit - tingsbeveiliging is in werking getreden	Schakel het apparaat uit en trek de stekker uit het stopcontact. Verhelp de oorzaak van de oververhitting voordat u het apparaat opni- euw opstart.
	De veiligheids - schakelaar/kan- telbeveiliging is in werking getreden	Zorg ervoor dat het ap- paraat rechtop staat en niet aan extreme helling wordt blootgesteld.
	AUTO ON of AUTO OFF is in werking getreden	Controleer de instelling van AUTO ON en AUTO OFF

Reiniging en onderhoud

Gevaar:

Elektrische schok en/of brand!

Voord het reinigen moet u het apparaat altijd uitschakelen, de stekker uit het stopcontact trekken en het apparaat laten afkoelen.

Dompel het apparaat nooit onder in water om het te reinigen, dit kan leiden tot elektrische schokken of brand.

Opmerking:

Gebruik geen staalborstels of andere scherpe of schurende voorwerpen voor het reinigen.

Gebruik geen bijtende/schurende reinigingsmiddelen.

• Verwijder stof met een droge doek van het apparaat.
• Een licht vochtige doek kan worden gebruikt om vlekken te verwijderen.

Reparaties en werkzaamheden die niet in deze handleiding worden beschreven, mogen alleen door gekwalificeerd personeel worden uitgevoerd. Gebruik alleen originele accessoires en originele reserveonderdelen. Houd het apparaat altijd schoon, vooral de ventilatiesleuven.

De olieradiator is gevuld met een nauwkeurig afgestemde hoeveelheid speciale olie. Reparaties waarvoor het apparaat moet worden geopend, zijn uitsluitend voorbehouden aan de fabrikant of zijn klantenservice. Eventuele lekkages moeten onmiddellijk aan de fabrikant of zijn klantenservice worden gemeld.

Opslag

Waarschuwing:

Verbrandingsgevaar!

Schakel het apparaat uit en laat het afkoelen alvorens het op te bergen.

• Reinig het apparaat (zie hoofdstuk Reiniging), laat het drogen en berg het op in de originele verpakking.
• Bewaar het apparaat op een goed geventileerde en droge plaats buiten het bereik van kinderen.
• Rol het netsnoer altijd op de daarvoor bestemde plek aan de voorkant van het apparaat op.

Garantie

De garantieperiode bedraagt 24 maanden voor consumenten en gaat in op het moment van aankoop van het apparaat.

De garantie dekt alleen defecten die te wijten zijn aan materiaal- of fabricagefouten. In geval van aanspraak op een defect in de zin van de garantie, moet de originele aankoopbon met de datum van verkoop worden bijgevoegd.

Ondeskundig gebruik, b.v. overbelasting van het apparaat, gebruik van geweld, beschadiging door invloeden van buitenaf of door vreemde voorwerpen, zijn van de garantie uitgesloten. Het niet in acht nemen van de gebruiksaanwijzing en normale slijtage zijn eveneens van garantie uitgesloten.

Belangrijke klanteninformatie!

Let erop dat een retourzending binnen of zelfs buiten de garantieperiode altijd in de originele verpakking dient te geschieden. Deze maatregel voorkomt op doeltreffende wijze onnodige transportschade en de vaak omstreden afwikkeling daarvan. Alleen in de originele doos is uw apparaat optimaal beschermd en is dus een vlotte afwikkeling verzekerd.

Service

Heeft u technische vragen? Een klacht? Reserveonderdelen of een handleiding nodig? Op de homepage van de firma Güde GmbH en Co. KG (www.guede.com) onder de rubriek Service helpen wij u snel en deskundig verder. Help ons u te helpen. Om in geval van een reclamatie uw apparaat te kunnen identificeren, hebben wij naast het serienummer ook het artikelnummer en bouwjaar nodig. Al deze gegevens zijn op het typeplaatje te vinden.

Tel.: [phone] / 700-360

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Waarschuwing:

Verstikkingsgevaar!

Houd verpakkingsdelen buiten het bereik van kinderen en gooi ze zo snel mogelijk weg.

De verpakking beschermt het apparaat tegen beschadiging tijdens het vervoer. De verpakkingsmaterialen worden in het algemeen geselecteerd op basis van milieu- en verwijderingsaspecten en zijn dus recyclebaar. Door de verpakking terug te brengen in de materiaalkringloop worden grondstoffen bespaard en wordt afval verminderd. Verpakkingsdelen (bijv. folie, piepschuim) kunnen gevaarlijk zijn voor kinderen.

Gooi elektrische apparaten niet bij het huisvuil, maar gebruik de inzamelpunten in uw gemeente. Vraag uw gemeente naar de locaties van de inzamelpunten. Als elektrische apparatuur op ongecontroleerde wijze wordt verwijderd, kunnen gevaarlijke stoffen tijdens verwering in het grondwater en daarmee in de voedselketen terechtkomen, of kunnen flora en fauna jarenlang worden vergiftigd. Als u het apparaat door een nieuwe vervangt, is de verkoper wettelijk verplicht het oude apparaat gratis voor verwijdering aan te nemen.

Bij de verwijdering van het apparaat moeten de relevante voorschriften voor de afvalverwijdering van afgewerkte olie worden gevolgd.

Technické údaje

Vertaling van de EG-Conformiteitverklaring

Hiermede verklaren wij, dat de genoemde machine, op grond van zijn ontwerp en bouwwijze, evenals de door ons in omloop gebrachte uitvoeringen, aan de desbetreffende fundamentele veiligheids- en gezondheidverordeningen van de EG-richtlijnen voldoen.

Bij een niet met ons overeengekomen wijziging aan het apparaat ver- liest deze verklaring haar geldigheid.
