LMO 15250 - Compressor Airpress - Gratis gebruiksaanwijzing en handleiding

Producttype	Olievrije zuigerluchtcompressor
Merk	Airpress
Model	LMO 15250
Inhoud reservoir	15 liter
Luchtdebiet	250 L/min
Maximale druk	10 bar
Werkdruk	6 bar (standaard)
Motorvermogen	0,55 kW
Voeding	230 V / 50 Hz
Stroomsoort	Eenfasig
Inschakelduur	30% (18 minuten per uur)
Toerental	2800 tpm
Omgevingstemperatuur	+5°C tot +40°C
Onderhoud	Condensaat regelmatig aftappen; luchtfilter reinigen
Veiligheid	Thermische beveiliging in de inductor; uitschakeldrukschakelaar
Hoofdtoepassingen	Schilderen, banden oppompen, pneumatisch gereedschap, reinigen
Reserveonderdelen	Luchtfilter, aftapkraan, veiligheidsventiel

Veelgestelde vragen - LMO 15250 Airpress

Welk type olie is nodig voor deze compressor?

Deze compressor is olievrij, er is geen olie nodig.

Hoe tap ik het condensaat af?

Open de aftapkraan (punt 7) onder het reservoir na elk gebruik, terwijl het reservoir onder druk staat.

Wat te doen als de compressor niet start?

Controleer de stroomvoorziening, de thermische beveiliging kan zijn geactiveerd. Wacht tot het is afgekoeld en reset dan.

Welke maximale druk kan ik gebruiken?

De aangegeven maximale druk is 10 bar. Overschrijd deze waarde niet.

Kan ik de compressor continu gebruiken?

Nee, de inschakelduur is 30% per uur. Houd u aan de rusttijden om oververhitting te voorkomen.

Hoe reinig ik het luchtfilter?

Schroef het filter los (punt 6), blaas lucht van binnen naar buiten. Vervang indien nodig.

Wat is het geluidsniveau?

Specifieke gegevens zijn niet verstrekt, maar de SILENT-modellen zijn stiller.

Kan ik een verlengsnoer gebruiken?

Ja, maar de doorsnede moet minimaal 2,5 mm² zijn voor lengtes tot 25 m.

Hoe stel ik de uitgangsdruk in?

Gebruik de drukregelaar (punt 3) en de manometer (punt 4) om de gewenste druk in te stellen.

Wat te doen bij luchtlekkage?

Controleer de aansluitingen en de terugslagklep (punt 8). Draai indien nodig vast of vervang de afdichtingen.

GEBRUIKSAANWIJZING LMO 15250 Airpress

Lees deze handleiding voor ingebruikname aandachtig door.

Afval geproduceerd door elektrische machines mag niet behandeld worden als normaal huishoudelijk afval. Zorg voor recycling daar waar passende installaties bestaan. Raadpleeg de plaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.

(D)

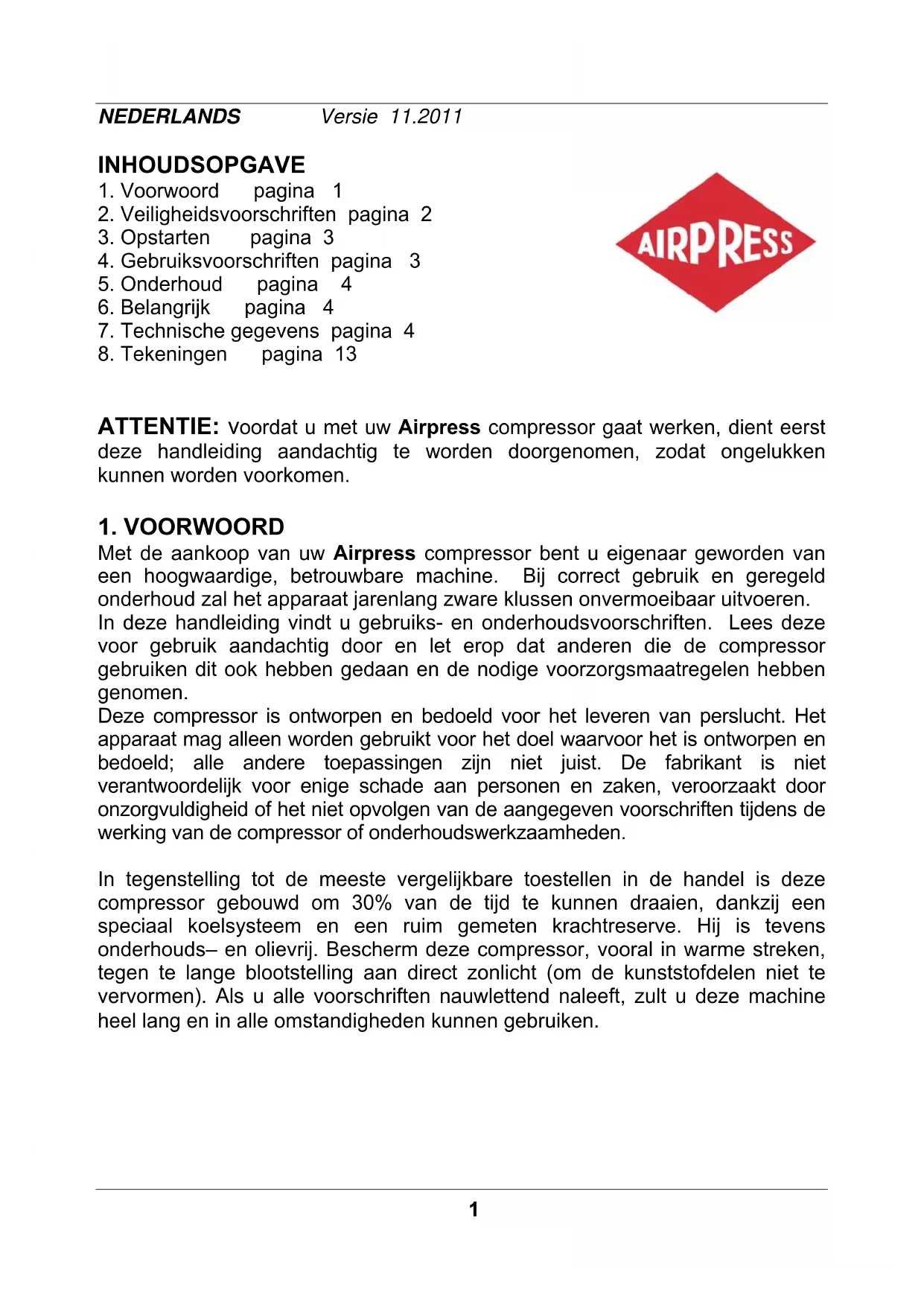

1. Voorwoord pagina 1
2. Veiligheidsvoorschriften pagina 2
3. Opstarten pagina 3
4. Gebruiksvoorschriften pagina 3
5. Onderhoud pagina 4
6. Belangrijk pagina 4
7. Technische gegevens pagina 4
8. Tekeningen pagina 13

ATTENTIE: voordat u met uw Airpress compressor gaat werken, dient eerst deze handleiding aandachtig te worden doorgenomen, zodat ongelukken kunnen worden voorkomen.

1. VOORWOORD

Met de aankoop van uw Airpress compressor bent u eigenaar geworden van een hoogwaardige, betrouwbare machine. Bij correct gebruik en geregeld onderhoud zal het apparaat jarenlang zware klussen onvermoeibaar uitvoeren.

In deze handleiding vindt u gebruiks- en onderhoudsvoorschriften. Lees deze voor gebruik aandachtig door en let erop dat anderen die de compressor gebruiken dit ook hebben gedaan en de nodige voorzorgsmaatregelen hebben genomen.

Deze compressor is ontworpen en bedoeld voor het leveren van perslucht. Het apparaat mag alleen worden gebruikt voor het doel waarvoor het is ontworpen en bedoeld; alle andere toepassingen zijn niet juist. De fabrikant is niet verantwoordelijk voor enige schade aan personen en zaken, veroorzaakt door onzorgvuldigheid of het niet opvolgen van de aangegeven voorschriften tijdens de werking van de compressor of onderhoudswerkzaamheden.

In tegenstelling tot de meeste vergelijkbare toestellen in de handel is deze compressor gebouwd om 30% van de tijd te kunnen draaien, dankzij een speciaal koelsysteem en een ruim gemeten krachtreserve. Hij is tevens onderhouds— en olievrij. Bescherm deze compressor, vooral in warme streken, tegen te lange blootstelling aan direct zonlicht (om de kunststofdelen niet te vervormen). Als u alle voorschriften nauwlettend naleeft, zult u deze machine heel lang en in alle omstandigheden kunnen gebruiken.

2. VEILIGHEIDSVOORSCHRIFTEN

Attentie: lees onderstaande veiligheidsvoorschriften voor ingebruikname aandachtig door.

• Let erop dat anderen, die de compressor gebruiken, deze handleiding aandachtig hebben doorgelezen en de nodige voorzorgsmaatregelen hebben genomen.
• Het apparaat mag alleen door volwassen personen worden bediend.
• Houd kinderen en bezoekers uit de buurt van de compressor tijdens gebruik.
• Wees voorzichtig bij het gebruik van perslucht. Richt de luchtstroom nooit op mensen of dieren. Gebruik de perslucht niet om kleding schoon te maken.
• Perslucht is niet geschikt om in te ademen.
• Draag geen wijde, loshangende kleding die in de bewegende delen vast kan komen te zitten. Draag tijdens gebruik bij voorkeur een veiligheidsbril, veiligheidsschoenen of schoenen met profielzolen en bedek lang haar met een haarnet om te voorkomen dat het haar in de machine vast komt te zitten.
• Gebruik de compressor uitsluitend in een droge, goed geventileerde omgeving en stel de machine niet bloot aan regen.
• Plaats de compressor op een voldoende draagkrachtige, vlakke vloer, zodat alle daartoe bestemde punten ook werkelijk dragen. Eventueel kan ter vermindering van trillingen, de machine op trillingdempers worden geplaatst.
• Deze compressor is niet geschikt voor continugebruik. De pomp moet tussendoor voldoende tijd krijgen om af te koelen. De machine heeft een inschakelduur van 30% per 60 minuten.
• De werkende onderdelen van de machine kunnen tijdens gebruik heet worden. Laat de compressor na gebruik afkoelen.
• Zorg voor een goede verlichting in de werkruimte.
• Gebruik het apparaat niet in een omgeving waar gas, benzine of andere ontvlambare stoffen aanwezig zijn.
• Overschrijd de maximum werkdruk niet en gebruik de machine uitsluitend bij een omgevingstemperatuur tussen +5°C en +40°C.
• Het is niet toegestaan om de beschermings- en veiligheidsinstrumenten te verwijderen of de instellingen te wijzigen.
• Na elk gebruik dient de tank te worden ontlucht en het condenswater dat zich in de tank heeft verzameld te worden afgetapt.
• Controleer of de elektrische installatie goed gezekerd is en of deze overeenkomt met het vermogen, het voltage en de frequentie van de motor. Controleer of de elektrische installatie geaard is en of er een aardlekschakelaar in de meterkast zit.
• Gebruik verlengkabels van voldoende capaciteit en vermijd het gebruik van onvoldoende geïsoleerde aansluitingen.
• Open nooit de schakelkast op de motor: alleen een erkende vakman mag deze openmaken.
• De machine en de kabel mogen nooit met water in contact komen.
• Wees voorzichtig met de stroomkabel. Trek niet aan de stroomkabel om de

machine te verplaatsen of de stekker uit het stopcontact te halen. Houd de kabel uit de buurt van buitengewone hitte, olie en scherpe objecten.

- Trek altijd de stekker uit het stopcontact indien (compressor eerst stopzetten met schakelaar 1):

• u even weg moet
• de machine niet wordt gebruikt
• u onderhoudswerkzaamheden gaat uitvoeren
• u hulpstukken gaat omwisselen
• u de machine wilt verplaatsen

Laat de compressor nooit onbeheerd lopen!

• WAARSCHUWING: de waarschuwingen, veiligheidsvoorschriften en aanwijzingen in deze handleiding kunnen niet alle mogelijke omstandigheden en situaties omvatten. De gebruiker dient te begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de gebruiker zelf moeten worden ingevuld.
• Laat alleen personen die door het lezen van deze gebruiksaanwijzing op de hoogte zijn van het gebruik van deze compressor er gebruik van maken. Onoordeelkundig gebruik is gevaarlijk.

3. OPSTARTEN

Controleer voordat u de compressor opstart of er geen zichtbare transportschade is; dien in dit geval onmiddellijk een klacht in tegen de transporteur.

Ga verder als volgt te werk:

• Controleer of de netspanning overeenkomt met deze op het identificatieplaatje van het toestel. Steek de stekker stevig in een stopcontact waar voldoende stroomsterkte aanwezig is. Voor de 12 V (artikelnummer 36587 / 36747) en 24 V (artikelnummer 36588) versies geldt:
  De rode draad op de + aansluiten en de zwarte draad op de - pool aansluiten (accu gebruiken van voldoende vermogen).

- Start de motor met de startknop (1).

- De compressor bouwt druk op tot de uitschakeldruk (8 of 10 bar).

• Het draaien van deze compressor wordt bestuurd door een drukschakelaar (5), die de motor stopt als de maximumdruk (10 bar) is bereikt, en weer start als de minimumdruk (6 bar) bereikt is.
• Gebruik steeds de start/stopknop (1) om de motor op te zetten of stil te leggen. Deze bedient, behalve de motor, eveneens de ontlastingsklep van de kop.

De motor nooit stilleggen door de stekker uit te trekken!

Doe dit steeds eerst met de drukschakelaar.

- Ledig de tank als u de compressor langere tijd niet gebruikt en verwijder af en toe het condenswater uit de tank.

Bescherm het toestel tegen stof en vocht.

5. ONDERHOUD

LUCHTFILTER. Draai het filter (6) los, verwijder het klepdeksel (27) en haal het filter eruit. Reinig deze af en toe met een blaaspistool (van binnen naar buiten). Zo nodig vernieuwen.

CONDENSWATER. Laat regelmatig het condenswater uit de tank lopen met behulp van het water aftapkraantje (7).

6. BELANGRIJK

Dit toestel is beveiligd door een thermische beveiliging in de wikkeling.

Onverwacht stilvallen of onregelmatig op- en afslaan van de motor wordt veroorzaakt door deze beveiliging. Allereerst de aan/uit schakelaar (1) op uit zetten.

In dit geval:

1 Controleer of de netspanning overeenkomt met deze in dit boekje (de thermische beveiliging slaat af 30 minuten nadat de netspanning met méér dan 10% overschreden wordt).
2 De ingestelde maximumdruk mag in géén geval overschreden worden (zie technische gegevens).
3 Er mag geen vreemd geluid klinken wanneer de compressor onbelast draait en de kleppen normaal werken.

Na afkoeling van de compressor en oplossing van bovenstaande punten mag de compressor weer gestart worden (zie 3.: OPSTARTEN).

1 Aan/uitschakelaar
2 Snelkoppeling (uitgang)
3 Reduceerventiel
4 Manometer gereduceerde druk
5 Drukschakelaar
6 Luchtfilter
7 Wateraftapkraantje
8 Terugslagklep
9 Manometer keteldruk

LEGENDE

Handtekening verkoper Firmastempel verkoper

Bij garantieaanspraken de machine/het apparaat met ingevuld garantiebewijs en aankoopfactuur franco toezenden.

De garantie van de geleverde machine/het apparaat bedraagt 12 maanden, ingaande op de aankoopdatum. Indien zich binnen deze tijd storingen voordoen, die te wijten zijn aan materiaal- of constructiefouten, geldt de garantie voor zowel onderdelen als arbeidsloon. Garantieaanspraken worden niet erkend indien:

• De aanwijzingen in deze handleiding niet zijn nageleefd.
• De machine/het apparaat zodanig is gewijzigd dat deze niet meer naar behoren kan functioneren, ook niet wanneer de juiste onderdelen ter vervanging werden gebruikt.
• Schade ontstaat door bevriezing, vallen, stoten, onbevoegd demonteren, foutief aansluiten op het elektriciteitsnet e.d.
• Schade ontstaat door gebruik van verlengsnoeren dunner dan 2,5 mm² (alleen bij 230 V). Indien de garantieclaim wordt erkend zal de machine/het apparaat na reparatie franco worden teruggezonden. Een verdere schadevergoeding wordt niet verleend.

EG-verklaring van overeenstemming

Wij, Airpress, postbus 114, 8900 AC Leeuwarden, Nederland, verklaren geheel onder eigen verantwoordelijkheid dat de producten

compressoren DC12 - 180/15 DC24 - 225/15 LMO 3-190 - LMO 3-210 - LMO 3-250 - LMO 15-210 - LMO 15-250 - LMO 5-210 SILENT

waarop deze verklaring betrekking heeft, in overeenstemming zijn met de richtlijnen 2006/42/CE, 97/23/CE, 2009/105/CE, 2006/95/CE, 2004/108/CE, 2002/95/CE, 2002/96/CE, 93/68/CEE, EN60204-1:2007, EN ISO12100-1-2:2005, EN ISO 13857:2008

Nederland, Leeuwarden, 02-06-2010

• verfspuiten
  • bandenpompen
• doorsmeren
• schoonblazen
• waterspuiten
  • persluchtgereedschap
