GEBRUIKSAANWIJZING Xplorer Spinder

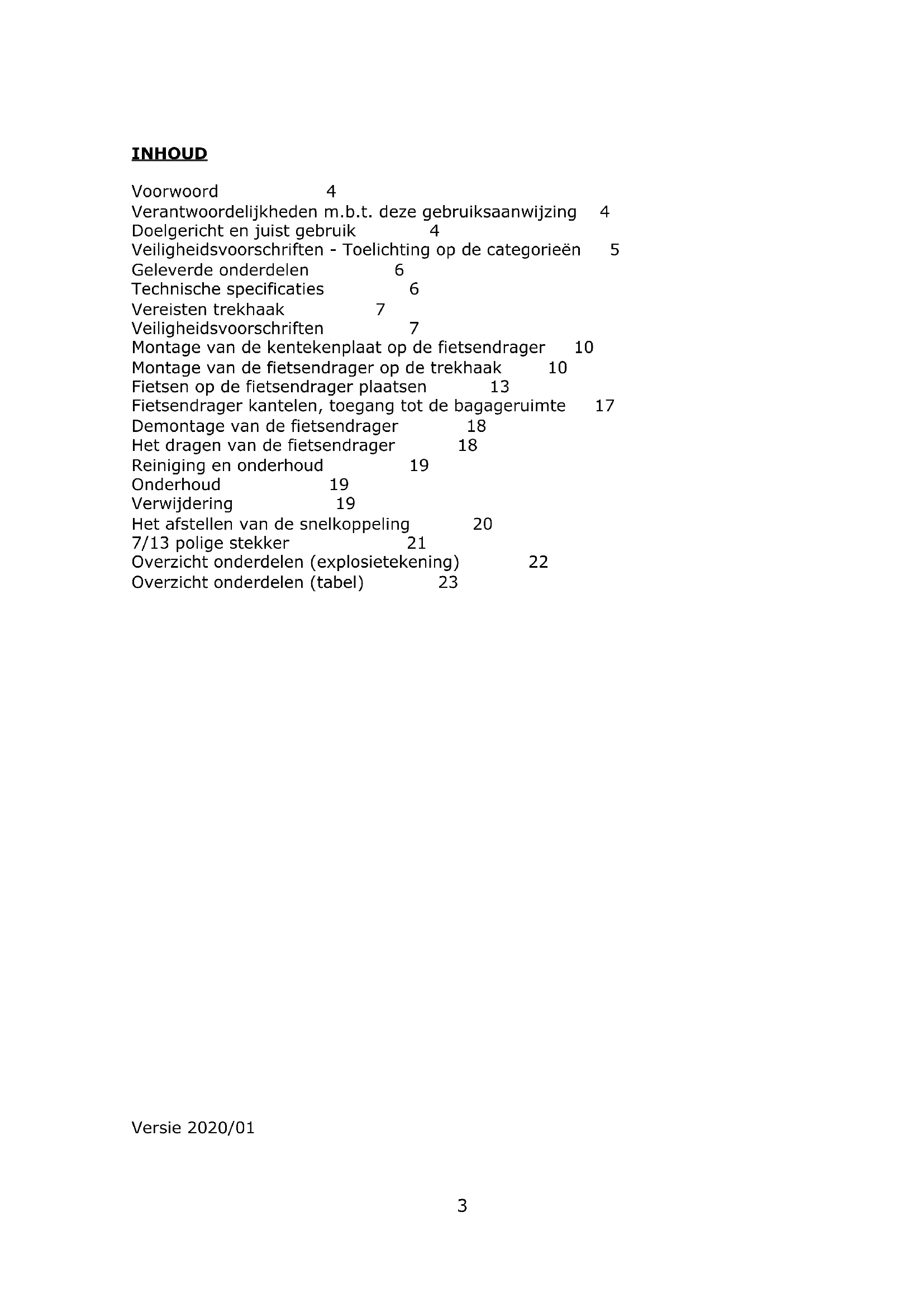

NL: Montagehandleiding en veiligheidsvoorschriften - pagina 2

Verantwoordelijkheden m.b.t. deze gebruiksaanwijzing 4

Doelgericht en juist gebruik 4

Veiligheidsvoorschriften - Toelichting op de categorieën 5

Geleverde onderdelen 6

Technische specificaties 6

Veiligheidsvoorschriften 7

Montage van de kentekenplaat op de fietsendrager 10

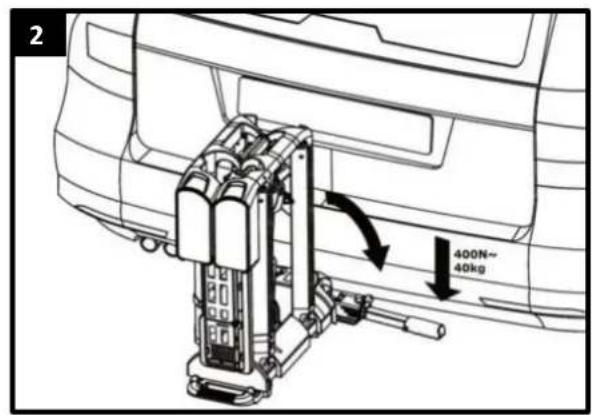

Montage van de fietsendrager op de trekhaak 10

Fietsen op de fietsendrager plaatsen 13

Fietsendrager kantelen, toegang tot de bagageruimte 17

Demontage van de fietsendrager 18

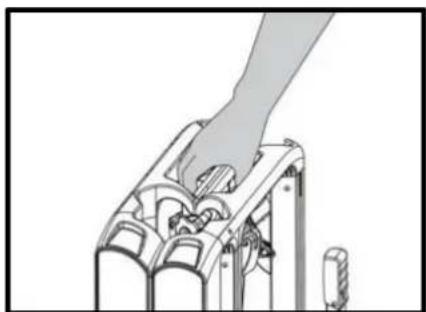

Het dragen van de fietsendrager 18

Reiniging en onderhoud 19

Onderhoud 19

Verwijdering 19

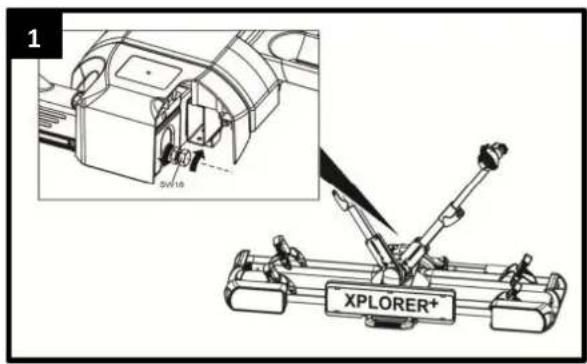

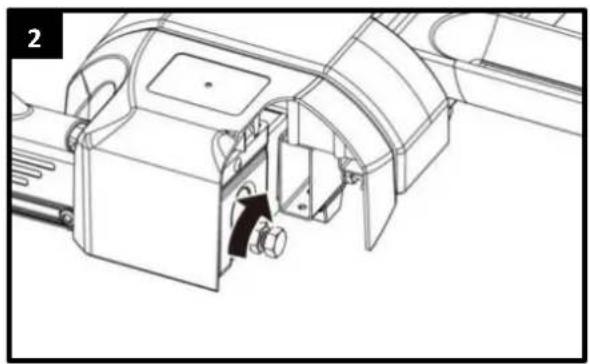

Het afstellen van de selnkoppeling 20

7/13 polige stekker 21

Overzicht onderdelen (explosietekening) 22

Overzicht onderdelen (tabel) 23

VOORWOORD

De Spinder Xplorer/Xplorer+ fietsendrager maakt deel uit van de familie van fietsendragers gefabricceerd door Tradekar Benelux BV.

Deze gebruiksaanwijzing helpt u bij een juiste doelmatige en veilige montage van de fietsendrager Spinder Xplorer/Xplorer+.

VERANTWOORDELIJKHEDEN M.B.T. DEZE GEBRUIKSAANWIJZING

Ieder personen die deutsche fietsendrager monteert, schoonmaakt, verhandelt worden geacht van de volledige inhoud van deze gezebruiksaanwijzing kennis te hebben genomen en deze te hebben begrepen.

Berg deze gebruiksaanwijzing veilig en binnen handbereik op.

Bij verkoop of uitlenen van de fietsendrager deze gebruiksaanwijzing meegeven.

De fietsendrager Spinder Xplorer/Xplorer+ kan worden gebruikt voor het vervoer van maximaal twee fietsen. In combinatie met de derde fiets adapter (artikel S11015) kan de fietsendrager gebruikt worden voor het vervoer van maximaal drie fietsen.

De fietsendrager mag uitsluitend worden gemonteerd op trekhaken die aan de eisen voldoen zoals die staan beschreiben onder "Vereisten trekhaak". Bovendien mag in geen geval de maximum toegestane belasting van de fietsendrager worden overschreden.

Een doelmatig gebruik kan nicht zonder het naleven van alle informatatie in deze gebruiksaanwijzing en in het bijzonder de naleving van de veiligheidsmaatregelen. Elk ander gebruik van de fietsendrager kan worden beschouwd als oneigenlijk gebruik en kan lichamelijk letsel of materiele schade tot gevolg hebben. Tradekar Benelux BV aanvaardt geen enkele aansprakelijkheid voor eventuele schade veroorzaakt door oneigenlijk gebruik of misbruik van de fietsendrager.

CONSUMENTEN HELPDESK & SUPPORT

0345-470998 (maandag t/m donderdag 8:30-12:30 uu)

In deze gebruiksaanwijzing zijn de veiligheidsvoorschriften in de volgende categorieën onderverdeeld:

WAARSCHUWING!

Het oplopen van lichamelijk letsel is möglichk:

Aanwijzingen met hetwoord WAARSCHUWING! waarschuwen voor een möglichk dreigend gevaar. Als dit gevaar nicht worden gemeden, kan dit de dood of lichamelijk letsel tot gevolg hebben.

VOORZICHIG!

Het oplopen van lichamelijk letsel of het ontstaan van materiaële schade zichn möglichk:

Aanwijzingen met hetwoord VOORZICTIG! waarschuwen voor een möglichd dreigend gevaar. Als dit gevaar Niet worden gemeden, kan dit ginge of opkleine schaal lichamelijk letsel tot gevolg hebben. Het product of iets anders in de directe omgeving kuren ernstig worden beschadigd.

LET OPI!

Het oplopen van lichamelijk letsel of het ontstaan van materiaële schade zichn möglichk:

Aanwijzingen met de worden LET OP! waarschuwen voor een möglich schadelijke situatie. Als deze schadelijke situatie Niet gemeden worden, kan het product of ie's anders in de directe omgeving worden beschadigd.

ADVIES

Overige adviezen:

Handige tip. Vergemakkelijkt het gebruik of installmentie van het product of heeft als doel om te komen tot een beter begrip.

Een herhaaldelijk gezebruikt veriligeidssymbol treedt nicht in deplaats van dit veriligeidsvoorschrift. Lees waarom eerst het veriligeidsvoorschrift en volg deze precies op.

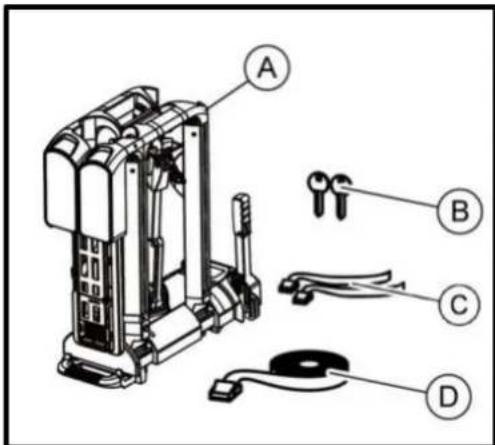

GELEVERDE ONDERDELEN

A = fietsendrager
B = 2 sleutels
C = 2 petite spanbanden voor de voorwielen
D = 1 spanband voor het fietsframe

TECHNISCHE SPECIFICATIES

	Spinder Xplorer	Spinder Xplorer+
Kantelbaar	Nee	Ja
Material	Staal/aluminium	Staal/aluminium
Eigen gewicht	16kg	17kg
Laadvermogen (max.)	60kg	60kg
Wielbasis fiets (max.)	130cm	130cm
Fietsband bredte (max.)	6cm	6cm
Wielgoot afstand	27cm	27cm

De fietsendrager is geschikt voor het vervoeren van maximaal twee of drie (incl. 3^e fiets adapter) fietsen. Let op de maximaal toelaatbare kogeldruk. U(Int, deze vinden op het typeplaatje van de trekhaak van uw auto (bij de meeste auto's is deze 75kg ). Het totale gewicht van de drager inclusief de fietsen mag nicht hoger zijn dan de maximaal toelaatbare kogeldruk van de trekhaak.

Spinder Xplorer:

Maximale kogeldruk	Gewicht fietsendrager	Max. belasting
50kg	16kg	34kg
60kg	16kg	44kg
75kg	16kg	59kg
90kg	16kg	Max. 60kg

Spinder Xplorer+:

Maximale kogeldruk	Gewicht fietsendrager	Max. belasting
50kg	17kg	33kg
60kg	17kg	43kg
75kg	17kg	58kg
90kg	17kg	Max. 60kg

VEREISTEN TREKHAAK

WAARSCHUWING!

Lichamelijk letsel kan worden opgelopen door het breken van de trekhaak. Door het monteren van de fietsendrager op een trekhaak van te zwak materiaal zou de trekhaak kunnen breken.

• Monteer de fietsendrager alleen op een trekhaak van staal soort St52, gietijzer soort GG52 of betere kwaliteit.
• Monteer de fietsendrager nooit op een trekhaak gemaakt van aluminium of soortgelijke lichte materialen en kunststof.
• Monteer de fietsendager alleen op een personenauto trekhaak.

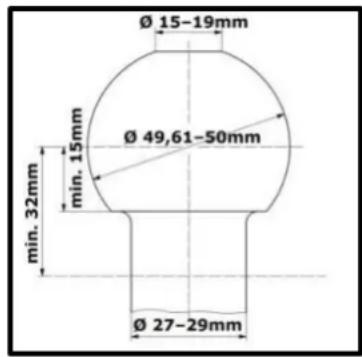

Monteer de fietsendrager alleen op trekhaken, die de volgende eigenschappen bezitten:

Material: min. staal of gietijzer St52 of GG52

D-waarde: >7,6kN

Trekhaakbal: 050mm (class A-50 volgens

Let op het advies van de fabrikant van de trekhaak.

VEILIGHEIDSVOORSCHRIFTEN

Volg nauwkeurig de gebruiksaanwijzing met de daarin staande instructies. Als u de instructies nicht opvolgt, kan dit leiden tot lichamelijk letsel of materiele schade.

Weet u Niet zeker of u de montage van de fietsendrager op een juiste wijze hebtuitgevoerd, vraag dan uw leverancier of de fabrikant om nadere informatie. Noch de fabrikant, of leveranciers zich aansprakelijk voor schade veroorzaakt die op ondeskundig gebruik of op een ondeskundige montage zich terug te voeren.

Controleer de fietsendrager en de waar bij behorende lading regelmatig! U bent daartoe juridisch verplicht en u worden in geval van schade aansprakelijk gesteld!

ADVIES

Bij het rijden met een gemonteerde fietsendrager, zich de wettelijk vereisten voor het vervoer van goederen awhile uw motorvoertuig van toepassing.

WAARSCHUWING!

Lichamelijk letsel of materielle schade veroorzaakt door een veranderd gedrag van een motorvoertuig.

Het rijden met een fietsendrager beinvloedt de rijeigenschappen van uw motorvoertuig.

• Pas uw rijnselheid aan het(AP)newe gedrag van het motorvoertuig.
  Rijd nooit sneller dan 1 30km / h
• Vermijd plotselinge of trekkende stuurbewegingen.
• Let erop dat uw motorvoertuig langer is dan normalaal.

WAARSCHUWING!

Lichamelijk letsel of materièle schade veroorzaakt door overbelading. Overschrijding van de maximum belastbaarheid van de fietsendrager, overschrijding van de maximum toegestane kogeldruk van de trekhaak en overschrijding van het maximum toegestane totaal gewicht van uw motorvoertuig hunnen tot ernstige ongevallen leiden.

• Let op! Houd u onvoorwaardelijk aan de wettelijkke vereisten inzake maximum lading, toegestane kogeldruk en toegestaan totaal gewicht van uw motorvoertuig. Overschrijd deze vereisten nicht.

WAARSCHUWING!

Lichamelijk letsel of materièle schade veroorzaakt door het verlies van fietsen.

Het rijden zonder spanbanden kan leiden tot ongelukken.

• Controleer voor het begin van iedere rit de goede staat en stevigheid van de spanband om de fietsframes en de frameholders van de fietsendrager (zie stap 12 hoofdstuk "Fietsen op de fietsendrager plaatsen").
• Controller voor het begin van iedere rit de goede staat en stevigheid van de beiden spanbanden om het voor- enchterwiel van de fiets(en).
• Trek de spanbanden eventueel na.
• Controller voor het begin van iedere rit, of de gebruike spanbanden onbeschadigd en Niet versleten zich.
• Beschadigde of versleten spanbanden要去en voor het begin van de rit worden verrangen voor onbeschadigde spanbanden. Alleen spanbanden die door Tradekar Benelux BV zijn toegestaan,ogens worden gezruikt.

WAARSCHUWING!

Lichamelijk letsel of materielle schade veroorzaakt door nicht juist gemonteerde fietsendrager.

Het rijden met een gekantelde of ineenvouwen fietsendrager kan tot ongevallen leiden.

De beweegbare onderdelen van de fietsendrager zijn in nicht volledig gemonteerde positie een bron van gevaar.

Haal de fietsendrager van het motorvoertuig als u die Niet nodig heeft.
- Rijd nooit met een gekantelde of ineenvouwen fietsendrager.

WAARSCHUWING!

Lichamelijk letsel of materielle schade veroorzaakt door overhangende onderdelen.

Over het uiteinde van het motorvoertuig dan wel over het uiteinde van de fietsendrager hangende onderdelen konnenijdens het rijden lichamelijk letsel of materièle schade veroorzaken.

• Monteer alleen onderdelen die nicht over het uiteinde van het voertuiguitsteken.

WAARSCHUWING!

Lichamelijk letsel of materielle schade veroorzaakt door dekzeilen.

Dekzeilen verhogen de luchtweerstand. Zij konnen losraken en rondvliegen, wat tot ernstige ongevallen kan leiden.

• Gebruik geen dekzeilen of andere soorten afdekking.

WAARSCHUWING!

Lichamelijk letsel of materièle schade veroorzaakt door het verlies van de fietsendrager.

De fietsendrager gaat na bevestiging en na een paar gereden kilometers pas=echt goed vastzitten op de trekhaak.

• Controller na eenaar kilometer de bevestiging van de fietsendrager op het goed vastzitten op de trekhaak.
• Zet de fietsendrager opnieuw vast indien deze (te) los op de trekhaak zit.

WAARSCHUWING!

Lichamelijk letsel of materielle schade veroorzaakt door het afbreken van de fietsendrager.

Door met de fietsendrager in ruw terrein te rijden kan deze afbreken.

Alleen geschikt voor gebruik op een personenauto trekhaar.

LET OP!

Materièle schade veroorzaakt door het openen van de achterklep of kofferdeksel.

De achechterklep of kofferdeksel konnen beschadigd worden als zij in aanraking komen met de op de trekhaak aangebrachte fietsendrager.

• De elektrisch bedienbare acheterklep uitschakelen en deze met de hand bedieren.
• Kantel de fietsendrager weg voordat de achechterklep of kofferdeksel worden geopend.

LET OPI!

Materiele schade veroorzaakt door hete uitlaatgassen.

Als het uiteinde van de uitlauf zich in de buurt van de fietsendrager of fietsen befindt, können diese hierdoor worden beschadigd.

• Gebruik indien nodig een uitlaatsierstuk met bocht.

Parkeer uw voertuig op een vlakke ondergrond.

Trek de handrem aan.

WAARSCHUWING!

Lichamelijk letsel of materièle schade veroorzaakt door een beschadigde fietsendrager.

Beschadigingen aan de fietsendrager bijvoorbeeld verbogen onderdelen, breuken of krassen sluiten een veilig gebruik van de fietsendrager UIT.

• Monteer de fietsendrager nicht alsudge beschadigd is.
  Ga dan te werk zoals beschreiben onder het hoofdstuk "Onderhoud".

WAARSCHUWING!

Lichamelijk letsel of materielle schade veroorzaakt door het verliezen van de fietsendragerijdens het rijden.

Een onjuiste of gebrekkige verbinding:tussen fietsendrager en trekhaak kan leiden tot het losraken van de fietsendrager.

• Vervang een beschadigde trekhaak.
• Reinig de knop van de trekhaak van vuil, stof of vet.

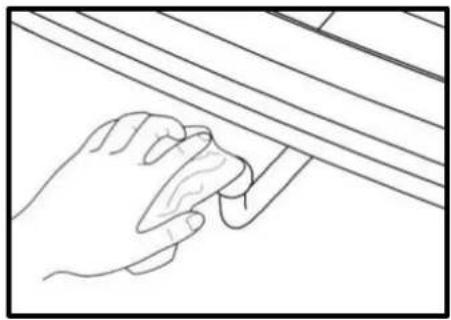

ADVIES

Op de knop van trekhaken bevinden zich vaak verfresten. Voor een zo goed möglichke verbinding van de fietsendrager要去en deze verfresten voorzichtig worden verwijderd. Volg de aanwijzingen op van de fabrikant van de trekhaak.

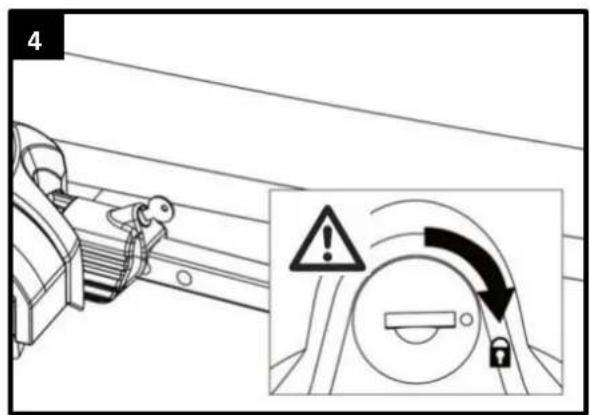

WAARSCHUWING!

Lichamelijk letsel of materielle schade veroorzaakt door een ongezekerde fietsendrager.

Als de fietsendrager met de hendel van de snelkoppeling Niet worden gezekerd, dan kan de fietsendragerijdens het rijden los raken.

• Sluit de fietsendrager af.
• Controller of u de hendel hebt afgesloten en of u de sleutel hebt verwijderd. Door het afsluiten voorkomt u een eventuele diefstal van de fietsendrager.

WAARSCHUWING!

Lichamelijk letsel of materiële schade veroorzaakt door verlies van de fietsendrager tijdens het rijden.

Een losse verbinding tussen de fietsendrager en de trekhaak kan leiden tot het losraken van de fietsendrager

• Controller de fietsendrager op een veilige bevestiging.
• Herhaal bij een los zittende snelkoppeling de voorgaande stappen in deze gebruiksaanwijzing. Mocht er geen verbetering optreden, dan要去 eventueel de snelkoppeling opnieuw worden afgesteld. Zie onder het hoofdstuk "Het afstellen van de snelkoppeling".

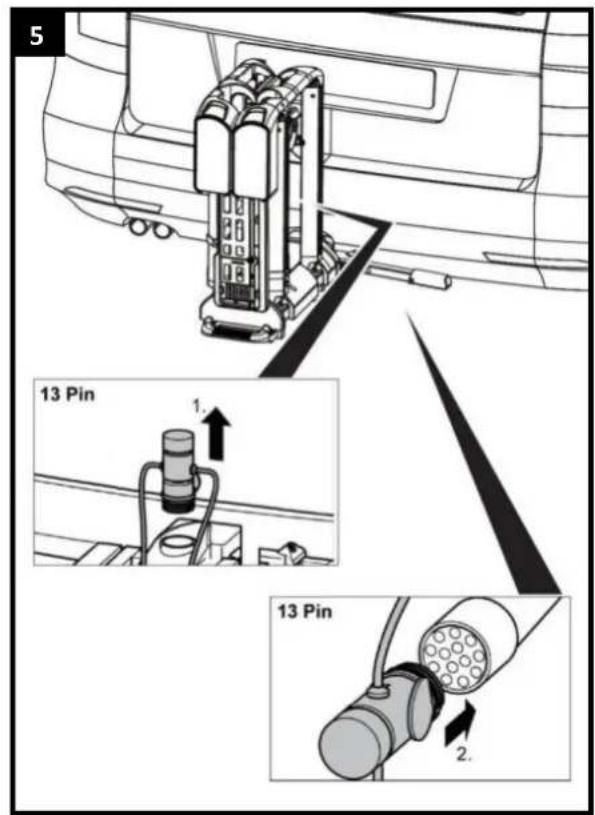

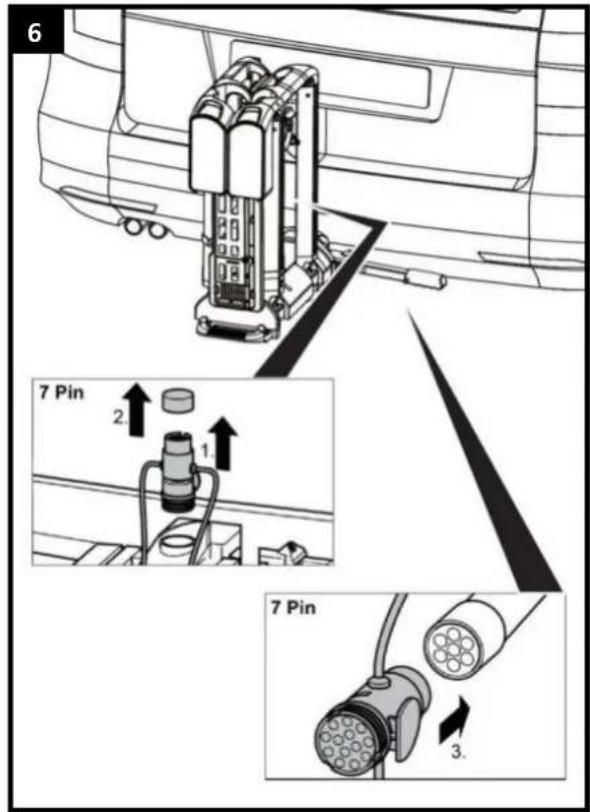

WAARSCHUWING!

Lichamelijk letsel door het Niet opgemerkt worden van andere verkeersdeelnemers.

Rijden zicheren goed functionerend verlichtingssystem kan tot ongevallen leiden.

• Controller voor het begin van iedere rit de juiste werkking van de verlichting van de fietsendrager.
• Vervang in het voorkomende geval defecte lampjes.
• Controller de verbinding:tussen de stekker van de fietsendrager en de contactdoos aan de trekhaak.

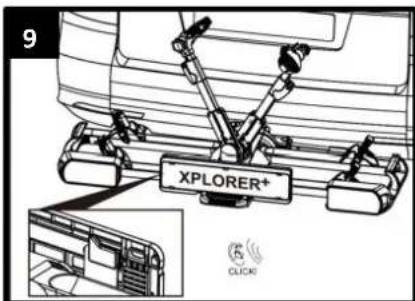

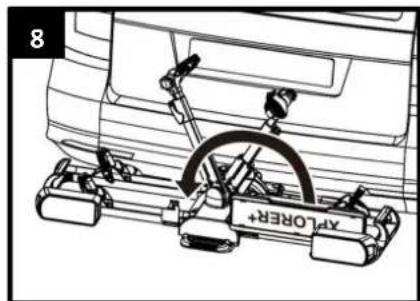

WAARSCHUWING!

Lichamelijk letsel of materièle schade veroorzaakt door een onbeveiligde kentekenplaathouder.

Wordt de kentekenplaathouder Niet met vergrendeling vastbezet, dan kan deze houder losrakenijdens het rijden.

• Klap de kentekenplaathouder om, totdat deze hoorbaar vergrendelt.
• Laat de vergrendeling los en LAST deze in het gat van de kentekenplaathouder klikken.

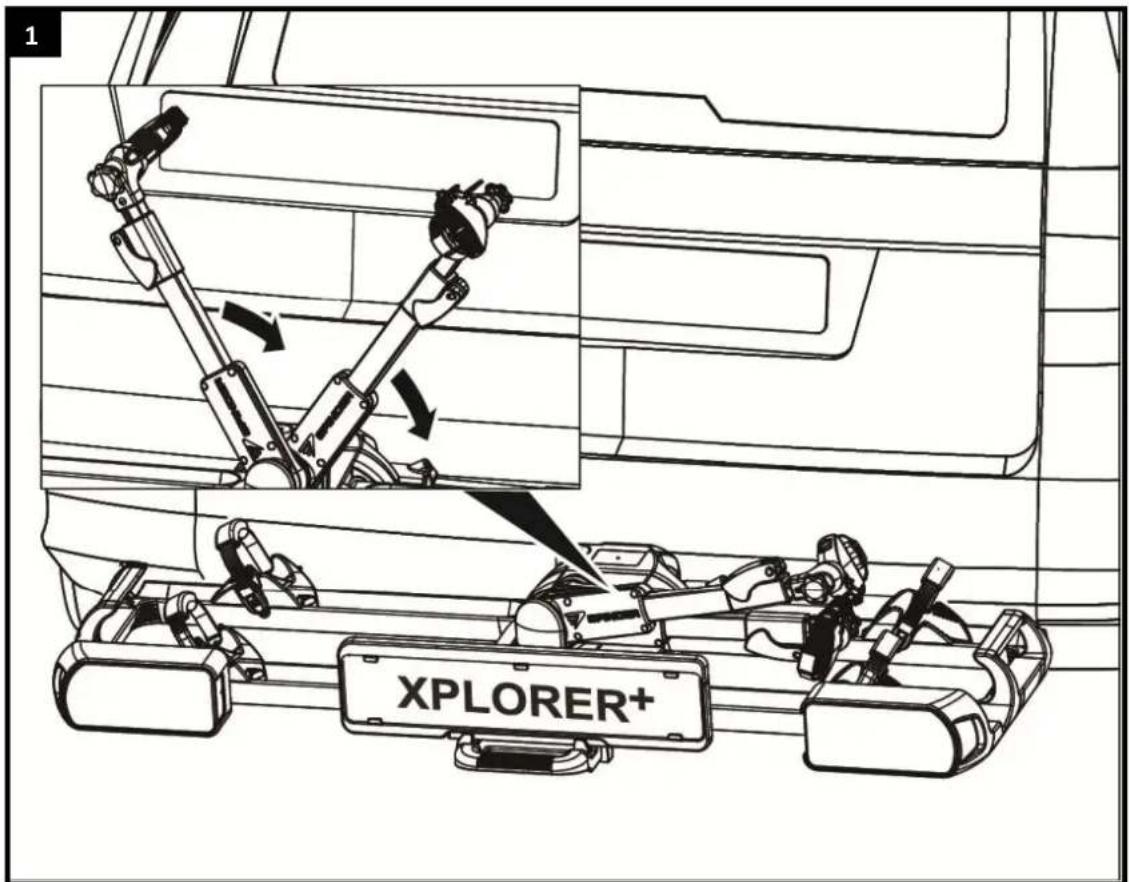

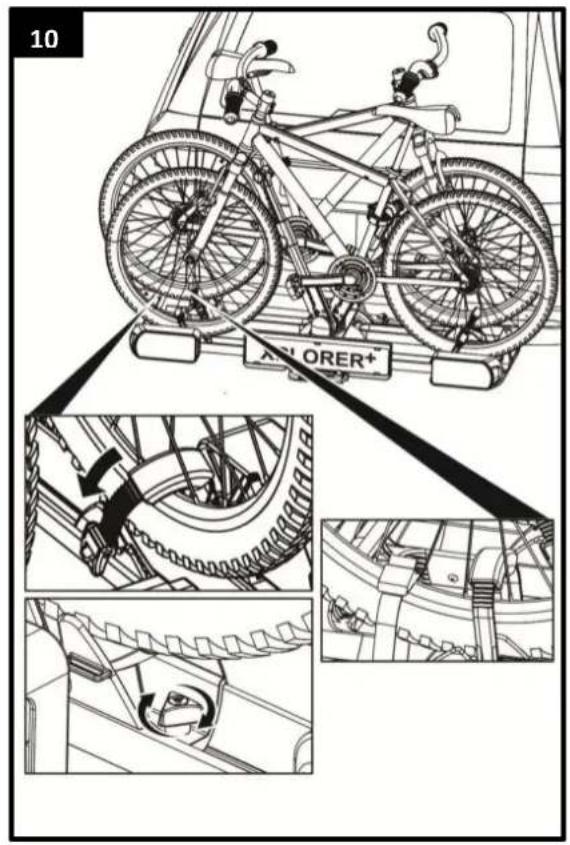

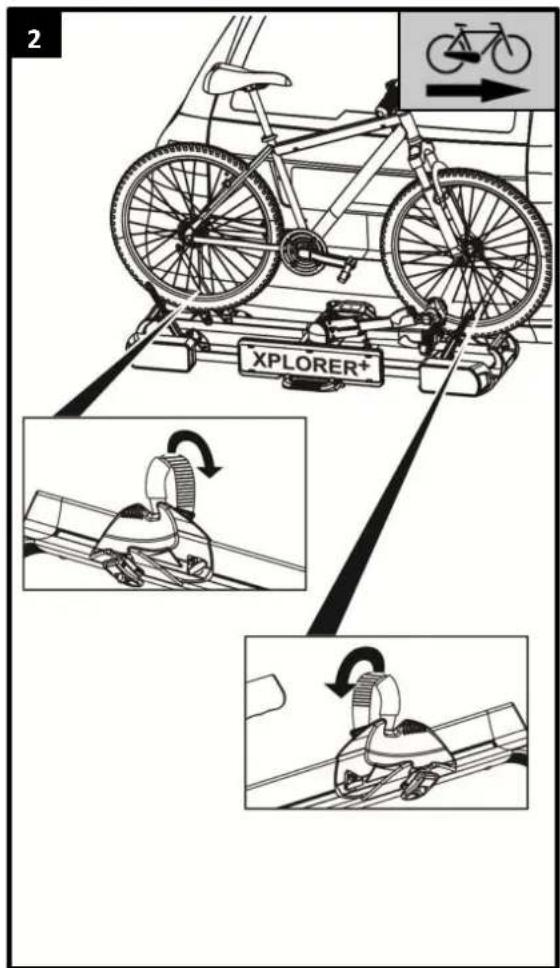

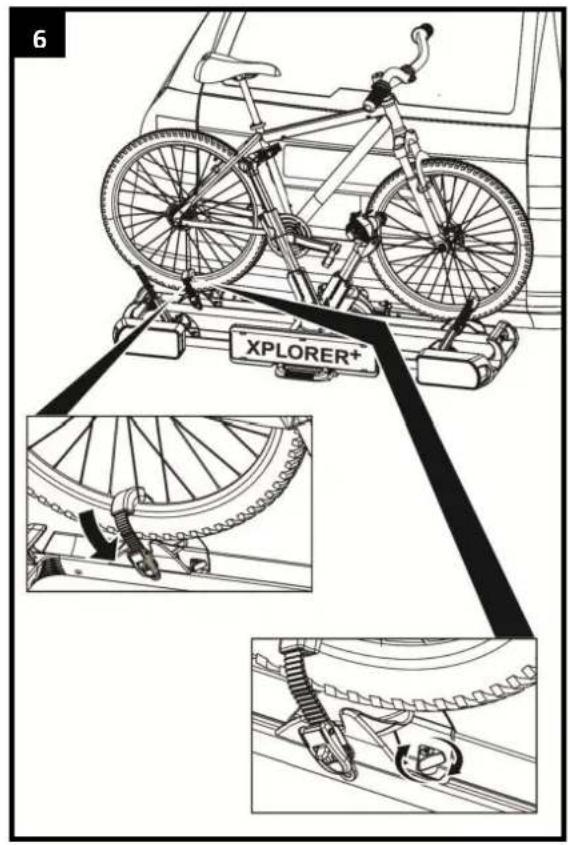

FIETSEN OP DE FIETSENDRAGER PLAATSEN

LET OPI!

Lichamelijk letsel of materiële schade veroorzaakt door rondvliegende onderdelen.

Niet stevig vastgeschroefde onderdelen van fietsen{kunnen door de hoge luchtweerstand en trillingen losraken en medeweggebruikers in gevaar brengen.

• Verwijder alle nicht vast op de fiets aangebrachte onderdelen, bijvoorbeeld fietspompen, fiestassen, navigatieapparatuur, batterijen of accu's.

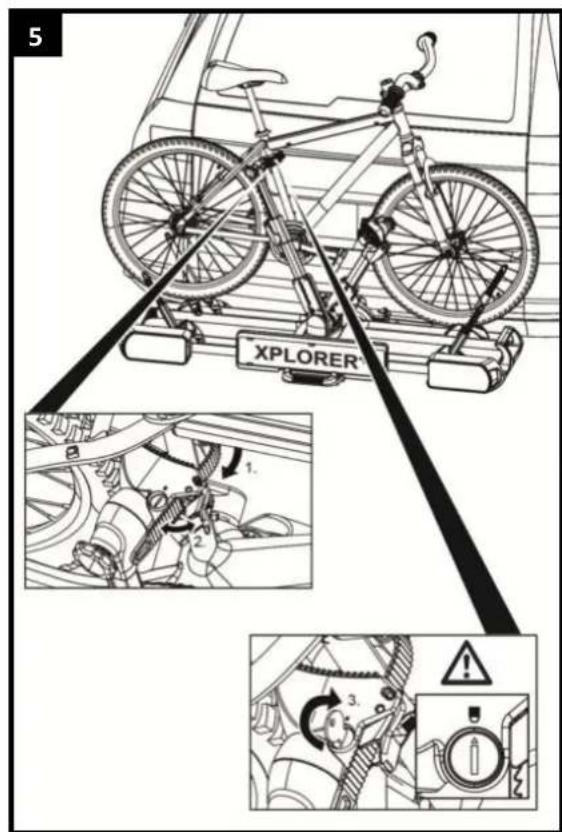

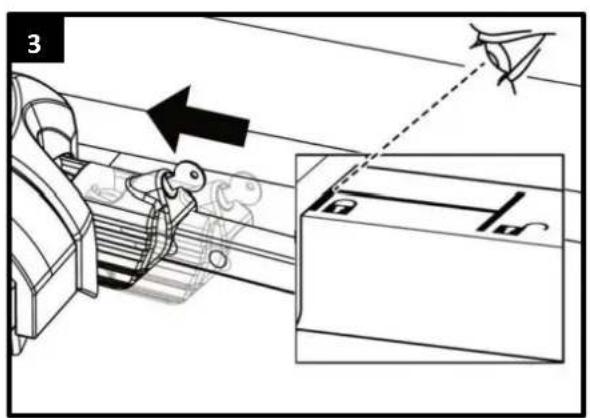

ADVIES

Om het rijgedrag van uw motorvoertuig zo goed möglich te houden, worden geadviseerd om de zwaarde fiets als eerste op de fietsendrager teplaatsen. Bovendien dient u, als u slechts een fiets op de fietsendrager vervoert, deze fiets op deplaats die zich het dichtst bij dechterzijde van uw voertuig bevindt, teplaatsen.

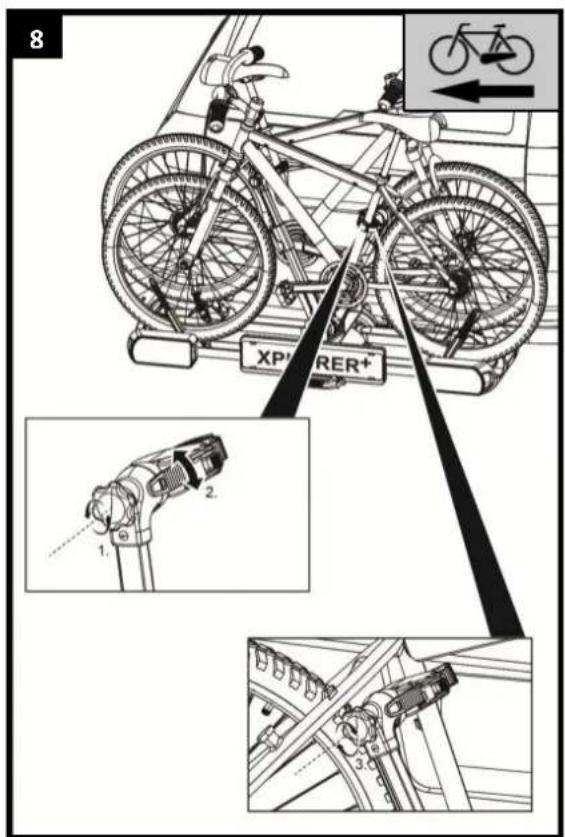

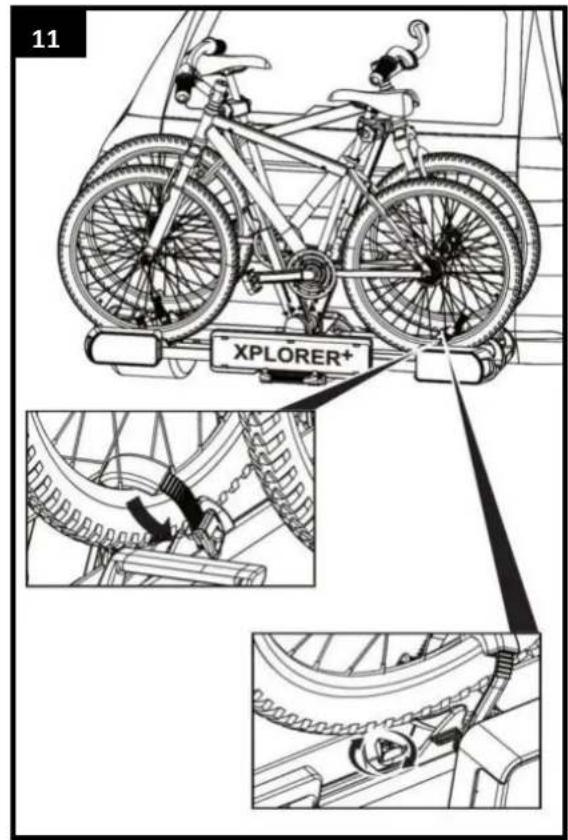

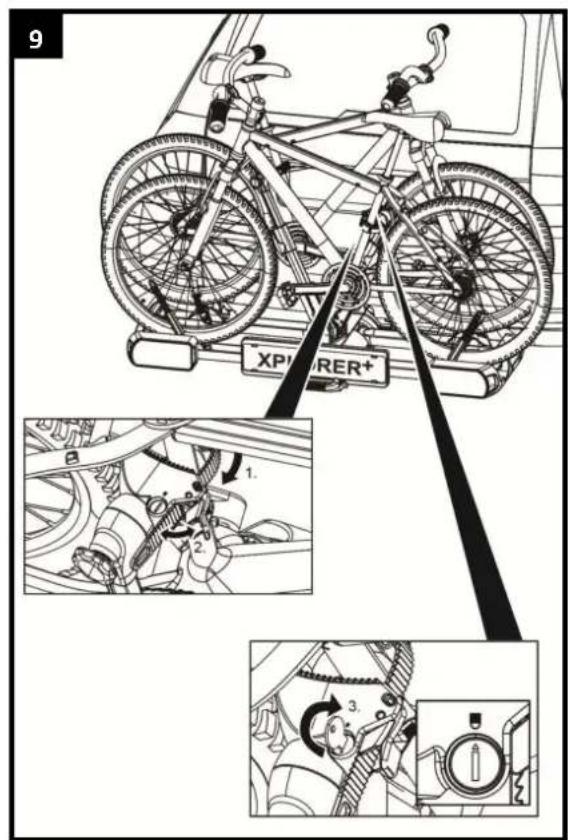

ADVIES

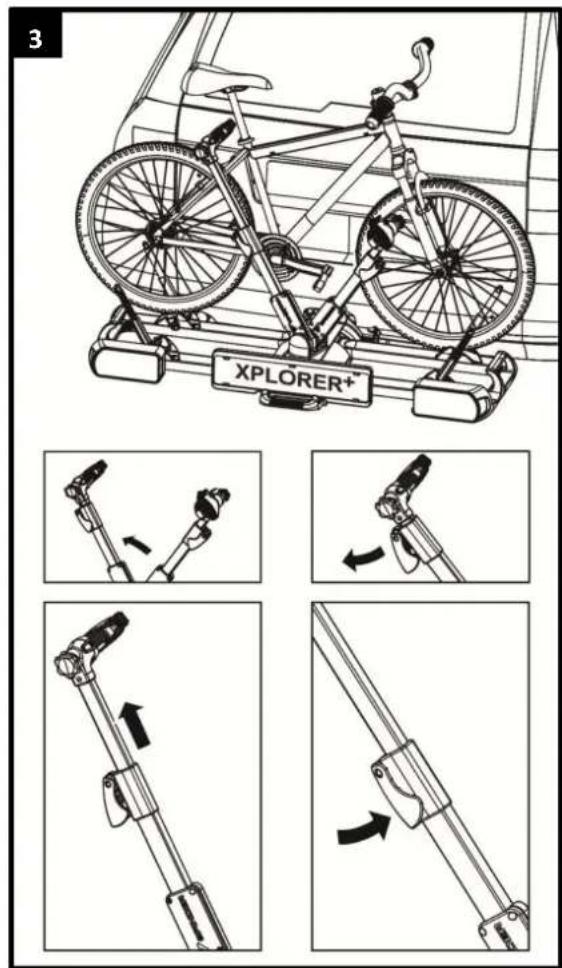

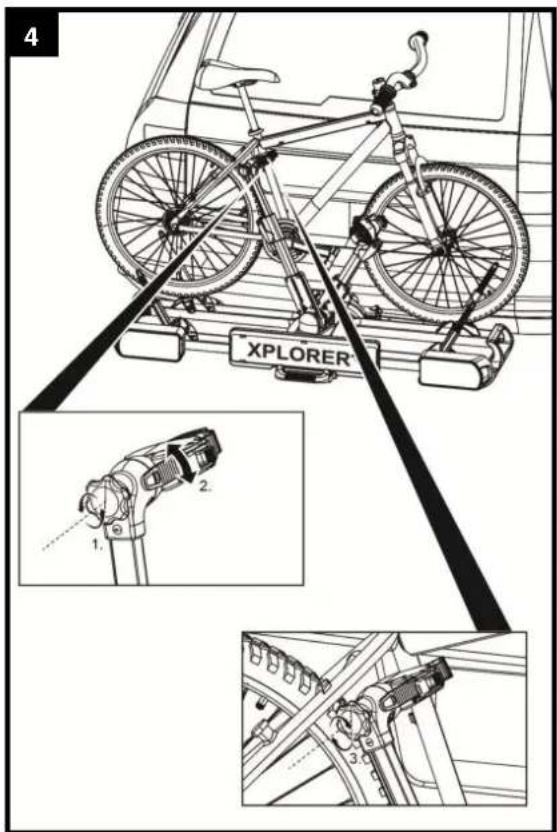

De framehouser is flexibel op fiets te positioneren. De Spinder Xplorer/Xplorer+ fietsendrager is met name geschikt voor zadelpen (zadelpenbuis) bevestiging (zie stap 3 van dit hoofdstuk). Probeer de eerste keren welke positie in uw situation het best werk (en meest stabiele bevestiging is). Hoe hoger de framehouser aan fiets bevestigd is, hoe stabieler de fiets staat.

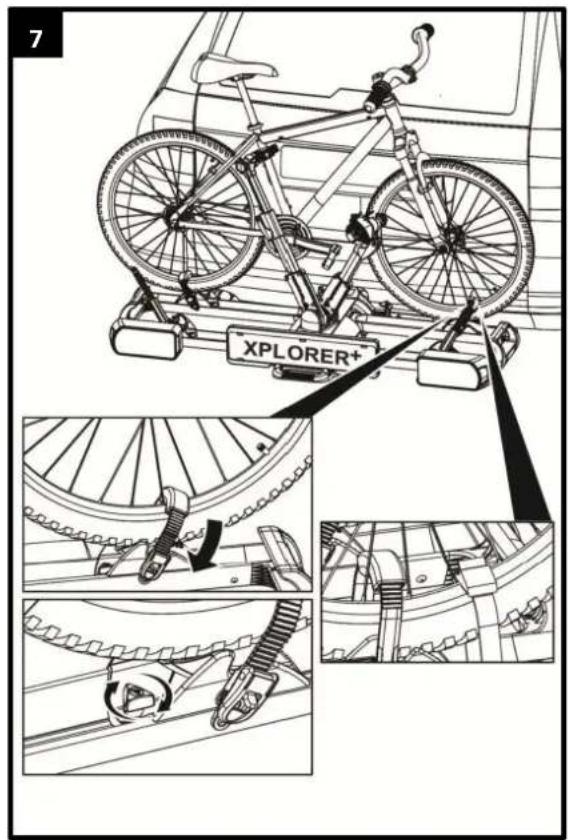

WAARSCHUWING!

Lichamelijk letsel of materieleschadeveroorzaakt door hetverlies van fietsen.

Rijden zonder spanbanden kan tot ongevallen leiden.

• Controller voor het begin van iedere rit de goede staat en stevigheid van de spanband om de fietsframes en de frameholders van de fietsendrager (zie stap 12).

• Controller voor het begin van iedere rit de juiste en zo stevig möglichke bevestiging van de spanbanden om het voor en weiterwiel van de fiets(en).
• Trek de spanbanden in voorkomende geallen na.
• Controller voor het begin van iedere rit of de spanbanden onbeschadigd en Niet versleten zich.
• Beschadigde of versleten spanbanden要去en voor het begin van iedere rit worden verrangen door onbeschadigde spanbanden. Alleen spanbanden die door Tradekar Benelux BV zijn toegestaan,ogens worden gezruikt.

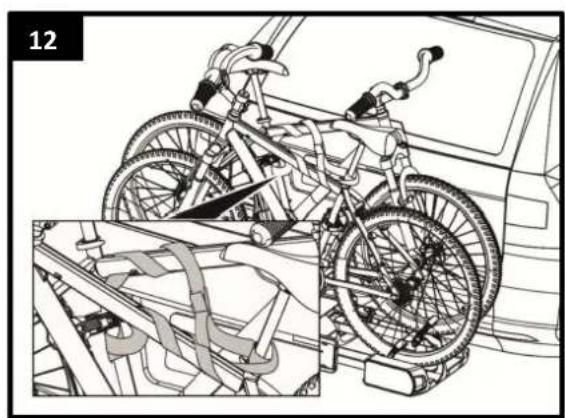

WAARSCHUWING!

Lichamelijk letsel of materièle schade veroorzaakt door het verlies van een fietsijdens het rijden.

Een te losse bevestiging tussen de fietsendrager en een fiets kan er toe leiden tot het verlies van een fiets met alle gevolgen van dien.

• Controller de fietsen op een veilige en goede bevestiging.
• Bij een te losse bevestiging herhaal de stappen van dit hoofdstuk.

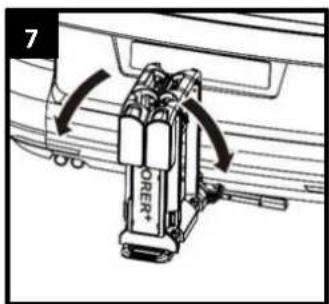

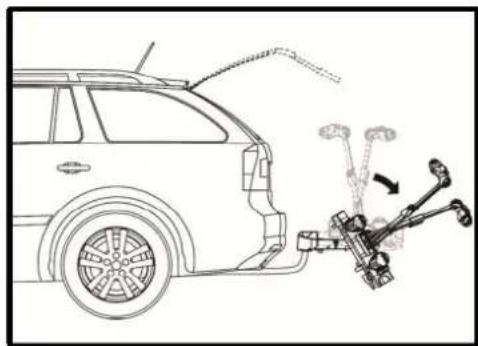

FIETSENDRAGER KANTELEN, TOEGANG TOT DE BAGAGERUIMTE

Alleen van toepassing voor de Spinder Xplorer+ (incl. kantelmechanisme).

LET OP!

Materièle schade veroorzaakt door het openen van de achterklep of kofferdeksel.

De achechterklep of kofferdeksel können in aanraking

komen met de fietsendrager en beschadigen.

• Een elektrisch bedienbare achechterklep uitschakelen en handmatig bedieren.
• Kantel de fietsendrager voor het openen van de achterklep of kofferdeksel.

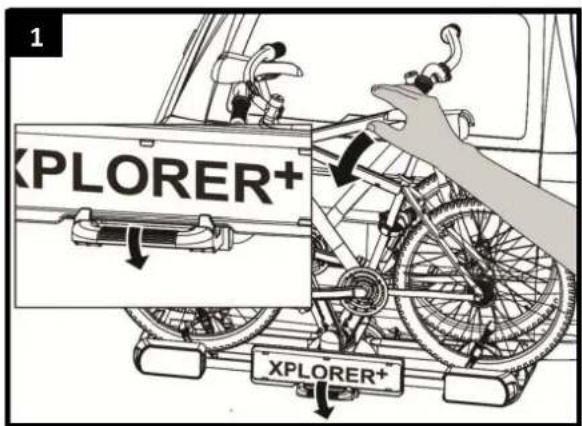

VOORZICHTIG!

Lichamelijk letsel of materiële schade veroorzaakt door het plotseling kantelen van de fietsendrager.

Lichaamsdelen of voorwerpen die zichijdens het kantelen voor of onder de fietsendrager bevinden, hunnen verwondingen oplopen of beschadigd raken.

Zorg ervoor dat zich niets onder de fietsendrager befindt.
- Let op uw eigien lichaam in het bijzonder uw hoofd; blijf op veilige afstand staan.
- Houd de fietsendragerijdens het kantelen aan de fietsen vast. Maak met de voet de vergrendeling los en kantel de fietsendrager voorzichtig (zie stap 1).

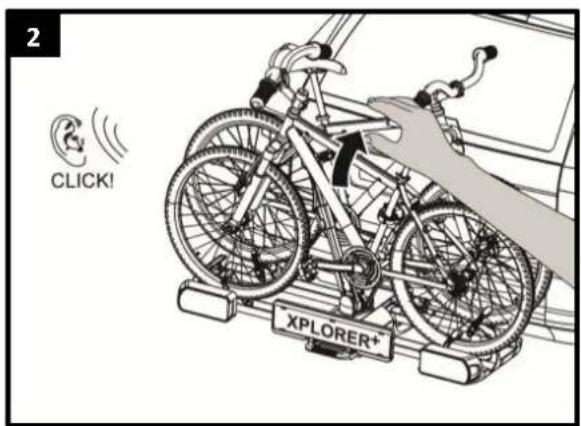

VOORZICHIG!

Lichamelijk letsel of materièle schade veroorzaakt door het opklappen van de fietsendrager is möglichk.

Lichaamsdelen of voorwerpen, die zich tussen de fietsendrager en het voertuig bevinden, hunnen verwondingen oplopen of beschadigd raken.

Zorg ervoor dat er zich niets:tussen de fietsendrager en het voertuig bevindt.
- Verwijder alles dat zich in de ruimte:tussen de fietsendrager en het voertuig befindt.

WAARSCHUWING!

Lichamelijk letsel of materiele schade veroorzaakt door het verlies van de fietsendrager is möglichkijdens het rijden.

Het rijden met een Niettering gekantelde fietsendrager kan er toe leiden dat de fietsendrager en / of de trekhaak afbreken.

• Kantel de fietsendragertering (omhoog)voordatu gaat rijden (zie stap 2 van dit hoofdstuk).
• Controller of de fietsendrager in deze positie goed vastzit.

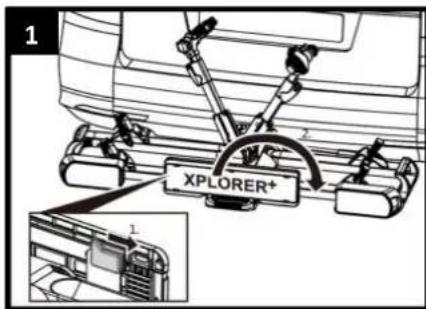

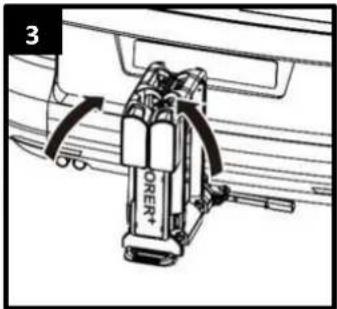

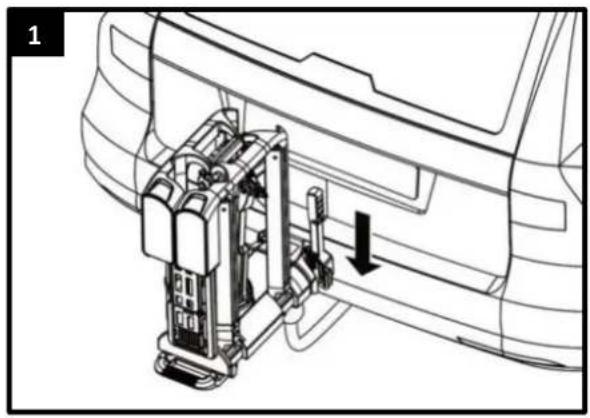

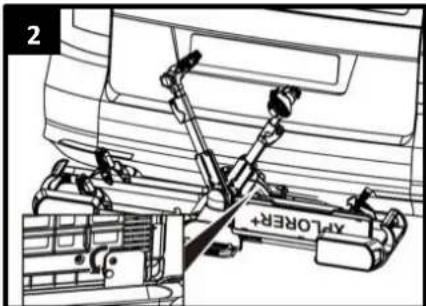

DEMONTAGE VAN DE FIETSENDRAGER

Het demoneren van de fietsendrager gebeurt in de omgekeerde volgorde van het monteren van de fietsendrager:

• Ontgrendel de kentekenplaathouder en draai dezeaar de opslagpositie.
• Klap fietsendrager samen.
  Haal verlichtingskabel los.
• Ontgrendel de snelkoppeling hendel en haal de drager van de trekhaak.

HET DRAGEN VAN DE FIETSENDRAGER

Door het ingenieus inklapsysteme is de fietsendrager zeer gemakkelijk te dragen en op te bergen.

REINIGING EN ONDERHOUD

De fietsendrager kan met een zacht wasmiddel, warm water en / of een zachte doek worden schoongemaakt. Verwijder voordien grof vuil en stof.

Gebruik geen oplosmiddelen of soortgelijke reinigingsmiddelen; deze können de fietsendrager beschadigen.

Laat de fietsendrager zich opdrogen. Gebruik geen fohn of andere warmteapparaten om het droogproces te versnellen.

Indien van de fietsendrager in het kustgebied of tijdens de winter gebruik worden gemaatkt, maar deze dan regelmatig schoon. Door het zout af te spoelen verlangt u de levensduur van de fietsendrager.

Bewaar de fietsendrager, indien deze langere periodes buiten gebruik is, (bijvoorbeeldijdens de winder) droog en afgedekt, om de levensduur te verlungen.

ONDERHOUD

Controleer voor iedere rit de fietsendrager op slijtage.

Vooral defecte metalen onderdelen en spanbanden要去en worden verrangen.

Neem contact op met unsere klantenservice voor de verranging van onderdelen.

Elke wijziging aan originele onderdelen en materialen of aan de constructie van de fietsendrager konnen de veiligheid en efectief gebruik nadelig beinvloeden.

De stalen onderdelen van de fietsendrager zijn in de fabriek van een poedercoating voorzien om corrosie gegen te gaan. Als deze beschermlaag is beschadigd, dan dient de schade zo snel möglichk op professionele wijze te worden hersteld.

Onder normale omstandigheden hoeft de fietsendrager slechts te worden schoongemaaakt; deutsche is dan verder onderhoudsvrij.

VERWIJDERING

Voor de vernietiging要去en de voorschriften van deplaatselijke overheid in acht worden genomen.

Verwijder ook de verpakking gesorteerd op de diverse gebruikte materialen in de waarvoort bestemde afvalcontainers.

Voor meer informatie(Int)kunt u contact opnemen met uw gemeentelijk afvalbedrijf.

AFSTellen VAN DE SNELKOPPELING

Voer dit onderhoud alleen uit als de fietsendrager, zoals beschreiben in hoofdstuk "Montage van de fietsendrager op de trekhaak", zich nicht vast genoeg op de trekhaak LAST monteren.

Haal de fietsendrager van de trekhaak zoals dit onder "Demontage van de fietsendrager" is omschreven.
- Draai de contramoer jets losses (zie stap 1).
- Draai de stelbout een kwartslag yaster (zie stap 1).
- Draai de contramoer weeR vast (zie stap 2).
- Controller of de fietsendrager nu wel genoeg vastzit op de trekhaak, zoals beschreiben onder "Montage van de fietsendrager op de trekhaak". Zo Niet, herhaal de boyen omschreiben stappen.

7/13 POLIGE STEKKER

Deze fietsendrager is uitgerust met verlichting. Deze verlichting kan aangesloten worden op de trekhaak stekkerdoos van uw auto. Aangezien er meertere soorten stekkers in omloop�n, heeftthese drager de keuzeuit de gebruikelijkke 7polige stekker en de 13polige stekker (Jaeger). Hierdoor is de drager geschikt voor elke trekhaak!

Beide stekkers zitten verwerkt in een behuizing. Over de stekker die nicht gebrukt worden,要去 het bijgeleverde afdekkapje gedaan worden.

Deze informatatie is uitsluitend bestemd voor een gespecialiseerd bedrijf, die voor het ombouwen van een elektrische installmentie kan zorgdragen. Het is Niet toegestaan deze ombouw door ongetrainde Personen te lately uitvoeren.

Universeel system 7 polig	1/L 2/54G 3/31 4/R 5/58R 6/54 7/58L	Richtingaanwijzer links Mistachterlicht Massa Richtingaanwijzer rechts Achterlicht rechts Remlichten Achterlicht links Het anschteruitrijlicht werkt nicht via de 7-polige stekker!	geel blauw wit groen bruin rood zwart
Jaeger system 13 polig (DIN 72.570)	1 2 3 4 5 6 7 8 9 10 11 12 13	Richtingaanwijzer links Mistachterlicht Massa Richtingaanwijzer rechts Achterlicht rechts Remlichten Achterlicht links Achteruitrijlicht Niet in gebruk Niet in gebruk Niet in gebruk Massa Niet in gebruk	geel blauw wit groen bruin rood zwart grijs

EXPLOSIETEKENING

Spinder Xplorer+

ONDERDELENLIJST

Pos nr.	Omschrijving	Aantal	Maat
1	Inbusbout	2	M5x14
2	Kentekenplaathouder	1
3	Kentekenplaathouder bevestigingsbeugel	1
4	Achterlicht links	1
5	Kunststof lampbeschermer links	1
6	Kunststof wilstopper	4
7	Rubber velgbeschermer	4
8	Aluminium welhouser basis links	1
9	Kunststof afdekkap	1
10	Bout	1	M10x115
11	Sluitring	14	M10
12	Aluminium framehouder	2
13	Zelfborgende moer	7	M10
14	Kunststof afdekkap	1
15	Kunststof interieur voor scharnier	2
16	Basisframe met snelkoppeling*	1
17	Kunststof kapje*	4
18	Schroef	5	St4.8x20
19	Aluminium welhouser basis rechts	1
20	Kunststof lampbeschermer rechts	1
21	Achterlicht rechts	1
22	Basisframe met snelkoppeling (Xplorer)/kantelframe (Xplorer+)	1
23	Kunststof voetje lang	2
24	Boutje	2	M5x40
25	Kantelmechanisme pedaal*	1
26	Sluitring	2	M5
27	Bout	4	M10x100
28	Sluitring	2	M5
29	Zelfborgende moer	2	M5
30	Sluitring	10	M5
31	Kentekenplaat vergrendeling	1
32	Kunststof afdekkapje	2
33	Kunststof voetje kort	2
34	Boutje	2	M5x20
35	Kunststof ring	8
36	Boutje	1	M5x16
37	Bout*	2	M10x80
38	Kentekenplaat scharnierbeugeltje	1

• Alleen van toepassing voor de Spinder Xplorer+(incl. kantelmechanisme)

INHALT

Vorwort 25
