BEDIENUNGSANLEITUNG Xplorer Spinder

DE: Montageanleitung und Sicherheitsvorschriften - Seite 24

Fietsendrager/Fahrradträger/Bike carrier/Porte-vélos

XPLORER/XPLORER+

SPINDER

BIKE CARRIERS

Europese typegoedkeur/Europäische Zulassung/European permission/Certification Européenne

E4-26R-03 0399

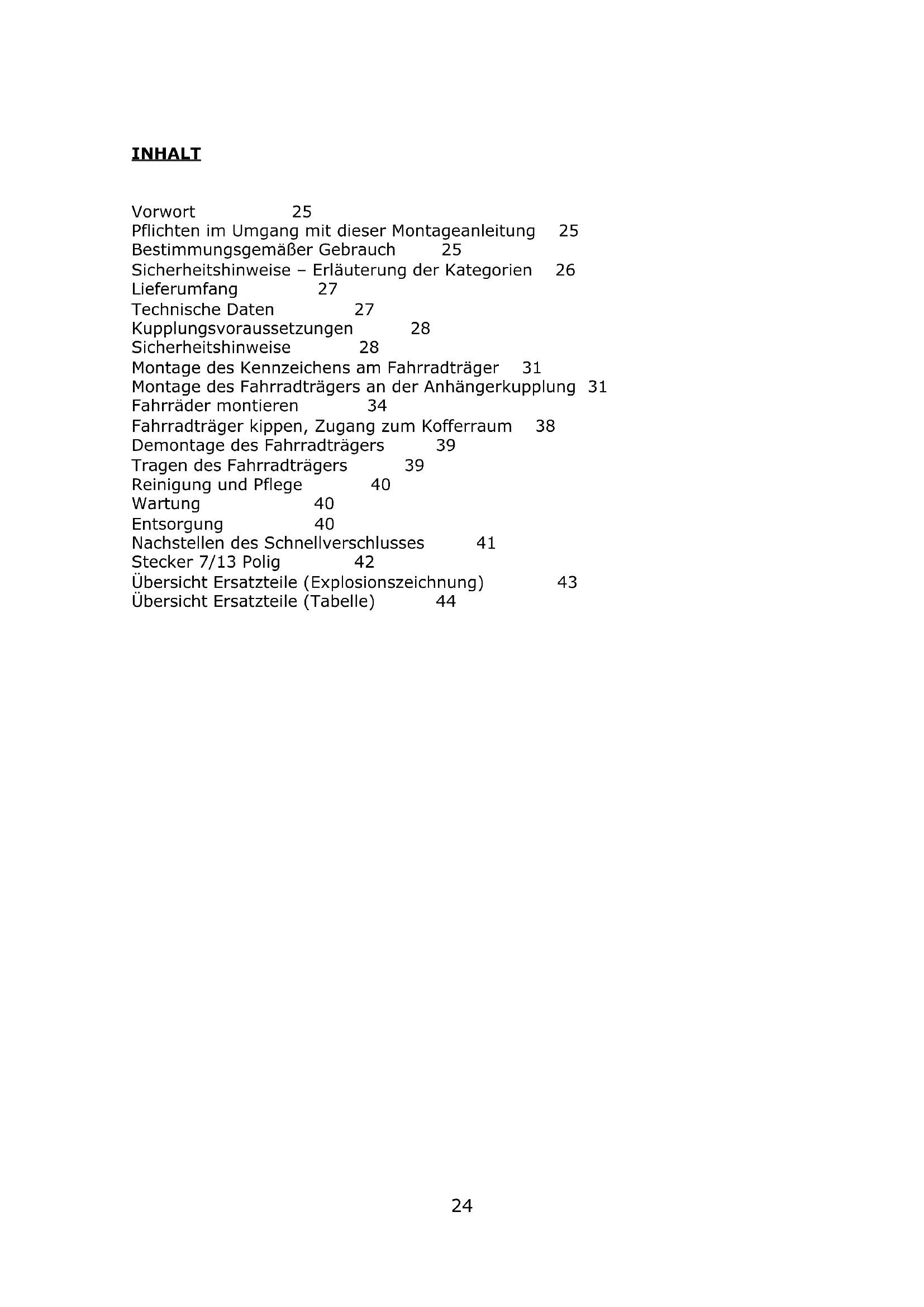

INHOU

Voorwoord 4

Vereisten trekhaak 7

DOELGERICHT EN JUIST GEBRUIK

Gebruik de fietsendrager nicht in ruw terrein.

Pflichten im Umgang mit dieser Montageanleitung 25

Bestimmungsgemäß Gebrauch 25

Sicherheitshinweise - Erläuterung der Kategorien 26

Lieferumfang 27

Technische Daten 27

Kupplungsvoraussetzungen 28

Sicherheitshinweise 28

Montage des Kennzeichens am Fahrradträger 31

Montage des Fahrradtragers an der Anhangerkupplung 31

Fahrder montieren 34

Fahradräger kippen, Zugang zum Kofferraum 38

Demontage des Fahrradträgers 39

Tragen des Fahrradtragers 39

Reinigung und Pflege 40

Wartung 40

Entsorgung 40

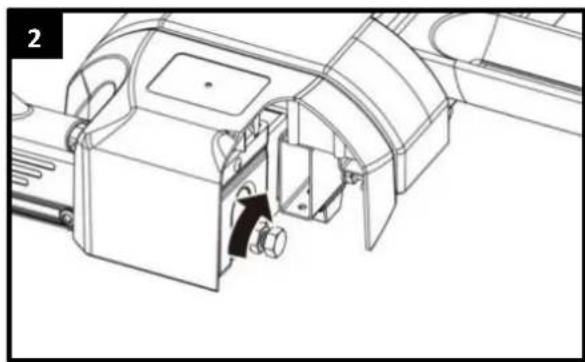

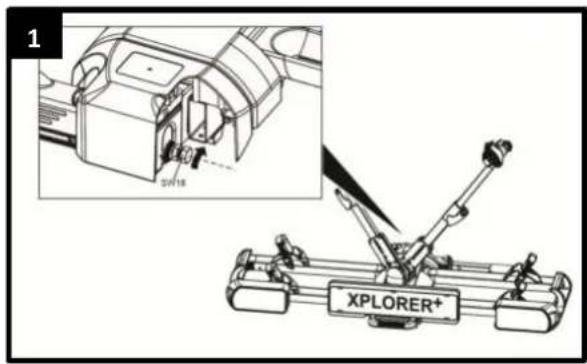

Nachstellen des Schnellverschlusses 41

Stecker 7/13 Polig 42

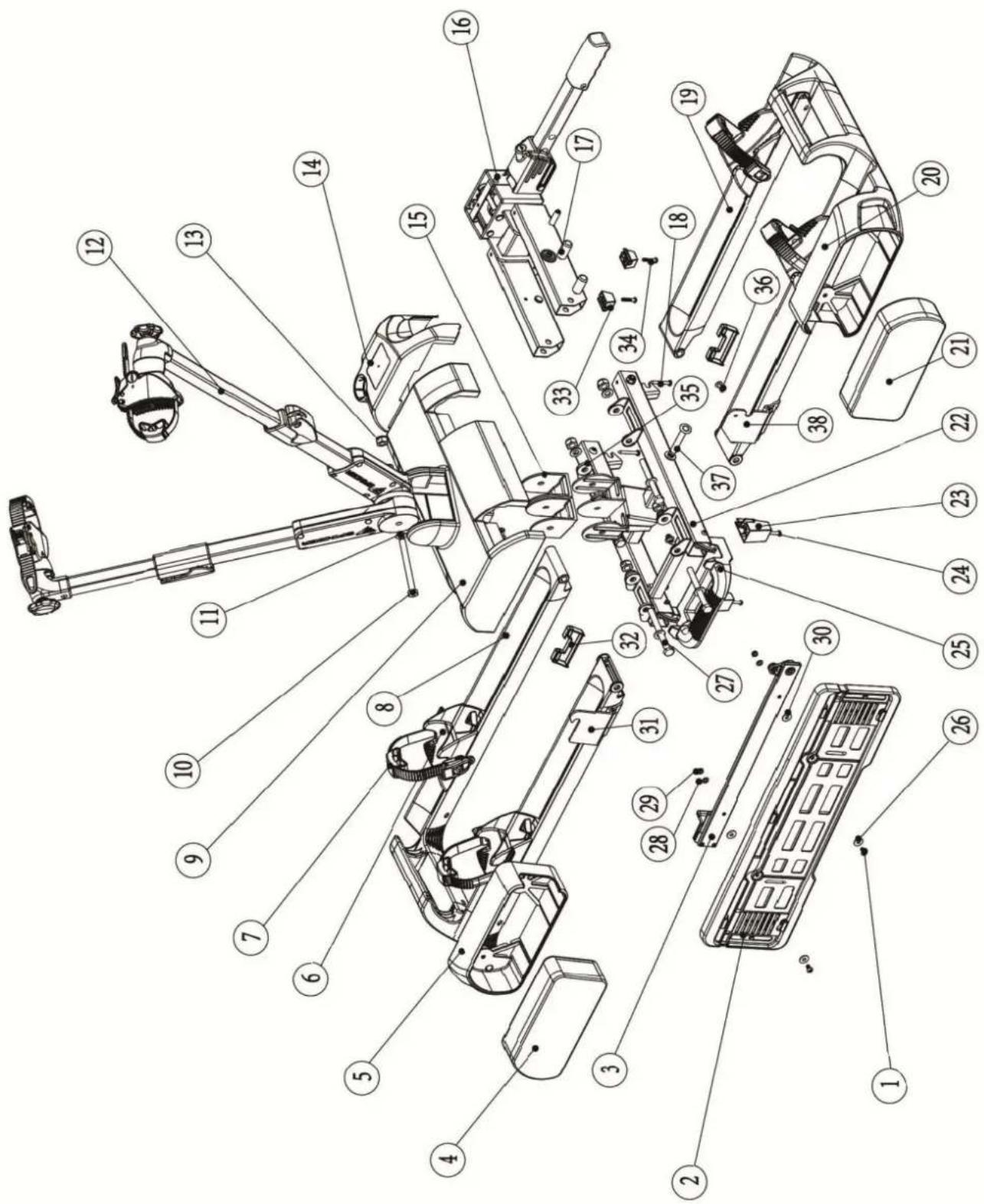

Ubersicht Ersatzteile (Explosionszeichnung) 43

Ubersicht Ersatzteile (Tabelle) 44

VORWORT

Der Spinder Xplorer/Xplorer+ Fahrradträger ist ein Teil der Familie von Fahrradträgern hergestellt von Tradekar Benelux BV.

These Montageanleitung hilft Ihnen bei der bestimmungsgemäßen und sicheren Montage des Fahrradträgers Spinder Xplorer/Xplorer+.

PFLICHTEN IM UMGANG MIT DIESER MONTAGEANLEITUNG

Jede Person, die diesen Fahrradträger montiert, reinigt oder entsorgt, muss den vollständigen Inhalt dieser Montageanleitung zur Kenntnis genommen und verstanden haben.

Bewahren Sie diese Montageanleitung immer griffbereit und sicher auf.

Bei einer Weitergabe des Fahrradträgers geben Sie die Montageanleitung mit.

BESTIMMUNGSGEMÄBER GEBRAUCH

Der Fahrradträger Spinder Xplorer/Xplorer+ dient dem Transport von max. zwei Fahrrädern. In Kombination mit dem dritten Fahrradadapter (Artikel S11015) kann der Fahrradträger für den Transport von bis zu drei Fahrrädern verwendet werden.

Erarf ausschließlich an Anhängerkupplungen montiert werden, die die Voraussetzungen erfüllen, die im Kapitel Kupplungsvoraussetzungen genannot sind. Außer demarf auf keinen Fall die zulässige Nutzlast des Fahrradträgers übersritten werden.

Zum bestimmungsgemäßen Gebrauch gehört auch die Beachtung aller Informationen in dieser Montageanleitung, insbesondere die Beachtung der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder Personenschäden führen. Tradekar Benelux BV übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.

SUPPORT ENDVERBRAUCHER

[phone] (Montag bis Donnerstag 8:30-12:30Uhr)

SICHERHEITSHINWEISE - ERLÄUTERUNG DER KATEGORIEN

In der Anleitung finden Sie folgende Kategorien von Sicherheitshinweisen:

WARNING!

Personenschäden möglich:

Hinweise mit dem Wort WARNING! Warnen vor einer möglicherweise drohenden Gefahr. Wenn sie nicht gemieden wird, können Tod oder schwerste Verletzungen die Folge sein.

VORSICHT!

Personen- oder Sachschaden möglich:

Hinweise mit dem Wort VORSICHT! warnen vor einer möglicherweise drohenden Gefahr. Wenn sie nicht gemieden wird, konnen leichte oder geringfugige Verletzungen die Folge sein. Das Produkt oder etwas in der Umgebung könnte schwer beschädigt werden.

ACHTUNG!

Personen- oder Sachschaden möglich:

Hinweise mit dem Wort ACHTUNG! warnen vor einer möglicherweise schädlichen Situation. Wenn sie nicht gemieden wird, kann das Produkt oder etwas in der Umgebung beschädigt werden.

HINWEIS

Sonstige Hinweise:

Nützlicher Tipp. Erleichtert die Bedienung oder Montage des Produkts oder dient zum betteren Verständnis.

Das jeweils verwendete Sicherheitssymbol ersetzt nicht den Text des Sicherheitshinweises. Lesen Sie deshalb den Sicherheitshinweis und befolgen Sieihn tatsäch!

LIEFERUMFANG

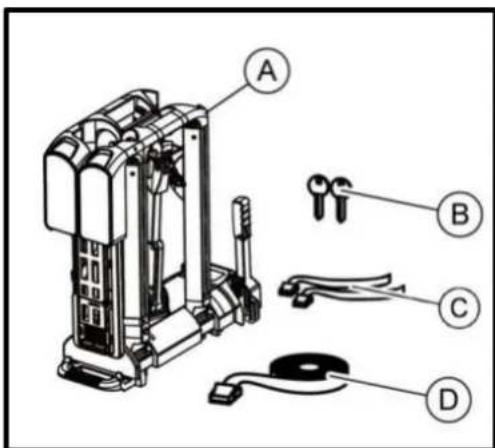

A = Fahrradträger
B = 2 Schlüssel
C = 2 Sicherheitsgurte fur Vorderräder
D = 1 Sicherheitsgurt für Fahrradrahmen

TECHNISCHE DATEN

	Spinder Xplorer	Spinder Xplorer+
Abklappmechanismus	Nein	Ja
Material	Stahl/Aluminium	Stahl/Aluminium
Eigengewicht	16kg	17kg
Nutzlast (max.)	60kg	60kg
Radstand (max.)	130cm	130cm
Reifenbreite (max.)	6cm	6cm
Schienenabstand	27cm	27cm

Der Träger ist geeignet für den Transport von bis zu zwei oder drei (inklusive Dritte Fahrrad Adapter) Fahrrädern. Beachten Sie die maximale Stützlast. Diese Angabe finds Sie auf dem Typenschild Ihres Autos (meistens 75kg). Das Gesamtgewicht des Trägers inklusive Fahrräder darf diese Angabe auf der Anhängerkupplung nicht überschreiben.

Spinder Xplorer:

Max. StützlastAnhängerkupplung	EigengewichtFahrradträger	Max. Nutzlast amFahrradträger
50kg	16kg	34kg
60kg	16kg	44kg
75kg	16kg	59kg
90kg	16kg	Max. 60kg

Spinder Xplorer+:

Max. StützlastAnhängerkupplung	EigengewichtFahrradträger	Max. Nutzlast amFahrradträger
50kg	17kg	33kg
60kg	17kg	43kg
75kg	17kg	58kg
90kg	17kg	Max. 60kg

KUPPLUNGSVORAUSSETZUNGEN

WARNING!

Personenschäden durch Brechen der Anhängerkupplung möglich.
Durch Montage des Fahrradträgers an einer Kupplung aus zu weichem Material konnte die Kupplung brechen.

• Montieren Sie den Fahrradträger nur an eine Kupplung aus Stahl St52, Grauguss GG52 oder besserer Güte.
• Montieren Sie den Träger nie an einer Kupplung aus Aluminium, anderen Leichtmetallen oder Kunststoff.
• Nur geeignet für den Einsatz auf einer Pkw-Anhängerkupplung.

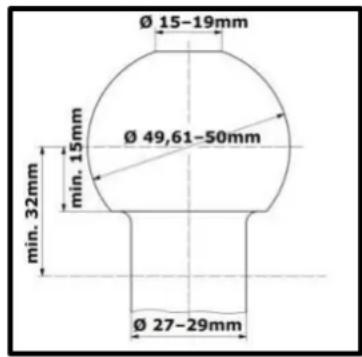

Montieren Sie den Fahrradträger nur an Anhängerkupplungen, die folgende Eigenschaften besitzen:

Material: mind. Stahl St52 oder Grauguss GG52

D-Wert: >7,6 kN

Kupplungskugel: 050mm (Klasse A-50 gemäß EC 94/20 oder ECE R55)

Beachten Sie die Hinweise des Kupplungsherstellers.

SICHERHEITSHINWEISE

Befolgen Sie die Montageanweisung tatsäch. Wenn Sie die Anweisungen nicht befolgen, kann das zu Personen- und Sachschäden führen.

Sollten Sie sich bei der Montage nicht sicher sein, bitten Sie ihren Handler oder den Hersteller um weitere Informationen. Weder Hersteller noch Handler haften für Schäden, die auf einen unsachgemäßigen Gebrauch oder eine unsachgemäße Montage zurückzuführen sind.

Kontrollieren Sie den Fahrradträger und die dazu gehörende Ladung regelmäßig! Sie sind dazu verpflichtet und werden im Schadenfall haftbar gemacht.

HINWEIS

Beim Fahren mit montiertem Fahradträger gelten die gesetzlichen Bestimmungen und Vorschriften über die Beförderung von Gütern hinter Ohrem Fahrzeug.

WARNING!

Personen- oder Sachschaden durch verändertes Fahrzeugverhalten. Das Fahren mit dem Fahrradträger beeinflusst die Fahreigenschaften Ihres Fahrzeugs.

Passen Sie ihre Fahrgeschwindigkeit dem neuen Fahrzeugverhalten an.
- Fahren Sie nie schneller als 130km / h
- Vermeiden Sie plottliche und ruckartige Steuerbewegungen.
- Achten Sie daraufuf, dass Ihr Fahrzeug länger ist als gewohnt.

WARNING!

Personen- oder Sachschaden durch Überladen.

Das Überschreiben der max. Nutzlast des Fahrradträgers, sowie der zulässigen Stützlast der Anhängerkupplung oder des zulässigen Gesamtgewichts kann zu schweren Unfallen führen.

• Beachten Sie unbedingt die Angaben zur max. Nutzlast, zulässigen Stützlast und zulässigem Gesamtgewicht Ihres Fahrzeugs. Überschreiben Sie diese Angaben keinesfalls.

WARNING!

Personen- oder Sachschaden durch Verlieren der Fahrräder.

Das Fahren ohne Sicherheitsquerte kann zu Unfallen führen.

• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz des Gurtes um die Fahrräder und Rahmenhalter des Trägers (sehe Abbildung 12 Kapitel "Fahrräder montieren").
• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz der beiden Gurte um das Vorderrad und den Gurt um das Hinterrad des Fahrrades.
• Spannen Sie die Gurte ggf. nach.
• Überprüfen Sie vor jedem Fahrtantritt, ob die verwendeten Gurte unbeschädigt und unserverslissen sind.
• Beschädigte oder verschlissene Gurte müssen vor Fahrtantritt gegen unbeschädigte Gurte ausgetauscht werden. Es dürfen nur Gurte verwendet werden, die von Tradekar Benelux BV davon zugelassen sind.

WARNING!

Personen- oder Sachschaden durch nicht komplett montierten Fahrradträger.

Das Fahren mit zusammengeklapptem Fahrradträger kann zu Unfällen führen.

Die beweglichen Teile des Fahrradträgers stellen im nicht fertig montierten Zustand eine Gefahrenquelle dar.

• Demontieren Sie den Fahrradträger, wenn Sieihn nicht benötigen.
• Fahren Sie niemals mit zusammengeklapptem Fahrradträger.

WARNING!

Personen- oder Sachschaden durch überstehende Teile.

Über den Rand des Fahrzeugs bzw. Fahrradträgers stehende Teile konnen während der Fahrt Personen- oder Sachschäden verursachen.

• Montieren Sie nur Teile, die nicht über den Rand des Fahrzeugs herausragen.

WARNING!

Personen- oder Sachschaden durch Abdeckplanen.

Abdeckplanen erhöhen den Luftwiederstand. Sie können sich losen und umherliegen, das kann zu schweren Unfallen führen.

• Benutzen Sie keine Planen.

WARNING!

Personen- oder Sachschaden durch Verlieren des Fahrradträgers. Der Träger setzen sich nach der Befestigung und einigen gefahrenen Kilometern erst richtig auf die Kupplung.

• Kontrollieren Sie die Befestigung des Trägers auf sicheren Sitz nach einigen Kilometern.
• Führren Sie die Montage bei lockerer Sitz neu durch.

WARNING!

Personen- oder Sachschaden durch Abbrechen des Fahrradträgers. Das Fahren mit montierten Fahrradträger in unwegsamen Gelände kann zum Abbrechen des Trägers führen. Benutzen Sie den Fahrradträger nicht in unwegsamem Gelände. Nur geeignet für den Einsatz auf einer Pkw-Anhängerkupplung.

ACHTUNG!

Sachschaden durch öffnende Heckklappe.

Die Heckklappe konnte gegen den Fahrradträger schlagen und beschädigt werden.

• Elektrische Heckklappen abschalten und manuell betätigten.
• Klappen Sie den Fahrradträger vor dem Offnen der Heckklappe ab.

ACHTUNG!

Sachschaden durch heiBe Auspuffgase.

Es können Schäden am Träger oder den Fahrrädern entstehen, wenn die Auspuffmündung direkt daranGRENZT.

• Benutzen Sie ggf. eine Auspuffblende.

MONTAGE DES KENNZEICHENS AM FAHRRADTRAGER

MONTAGE DES FAHRRADTRÄGERS AN DER ANHÄNGERKUPPLUNG

Stellen Sie Ihr Fahrzeug auf einer ebenen Fläche ab.
Ziehen Sie die Handbremse an.

WARNING!

Personen- oder Sachschaden durch beschädigten Fahrradträger.

Beschädigungen des Trägers z. B. durch verbogene Teile, Risse oder Kratzer, schreiben die sichere Funktion des Trägers aus.

• Montieren Sie den Fahrradträger nicht, wenn Beschäftigungen vorhanden sind.
• Gehen Sie wie im Kapitel "Wartung" beschreiben vor.

WARNING!

Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt.

Eine unsaubere oder schadhafte Verbindung zwischen Fahrradträger und Anhängerkupplung kann zum Lösen des Fahrradträgers führen.

Tauschen Sie eine schadhafte Anhängerkupplung aus.
Säubern Sie die Anhängerkupplung von Dreck, Staub und Fett.

HINWEIS

Bei Kupplungen befindet sich oft eine Lackschicht auf der Kupplungskugel. Für den bestmöglichen Halt des Fahrradträgers, sollte diese Lackschicht vorsichtig entfernt werden. Beachten Sie die Hinweise des Kupplungsherstellers.

WARNING!

Personen- oder Sachschaden durch ungesicherten Fahrradträger.

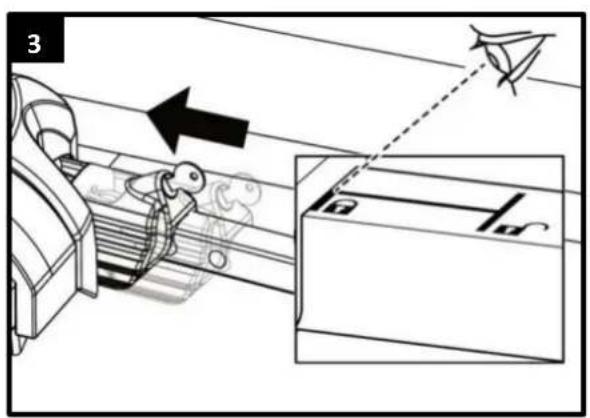

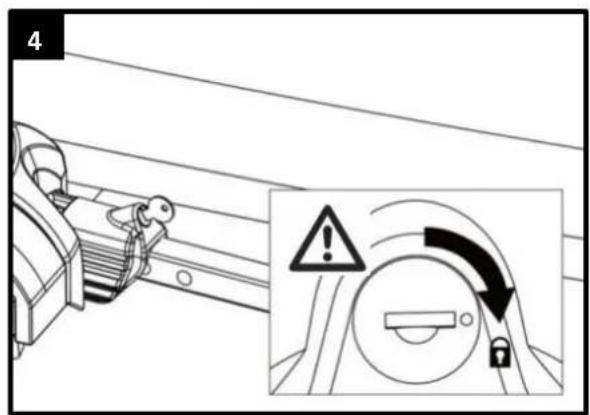

Wird der Hebel nicht durch Abschlussen gesichert, konnte sich der Fahrradträger während der Fahrt vom Fahrzeug halten.

Schlieben Sie den Fahrradträger ab.
- Prufen Sie, ob Sie den Hebel abgeschlossen und den Schlüssel abgezogen haben. Durch das Abschreiben beugen Sie auch einem eventuellen Diebstahl des Fahrradträgers vor.

WARNING!

Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt.

Eine lockere Verbindung zwischen Träger und Anhängerkupplung kann zum Lösen des Fahrradträgers führen.

• Prufen Sie den Fahrradträger auf sichere Befestigung.
• Wiederholen Sie bei lockerer Verbindung die Arbeitssschritte 1 bis 4. Sollte sich keine Besserung einstellen, muss evtl. der Schnellverschluss nachgestellt werden, siehe Kapitel „Nachstellen des Schnellverschlusses".

WARNING!

Personenschaden durch nicht Wahrgenommen werden von anderen Verkehrsteilnehmern.

Fahren ohne Funktionsfähige Beleuchtungsanlage kann zu Unfällen führen.

• Überprüfen Sie vor jedem Fahrtantritt die korrekte Funktion der Beleuchtungsanlage.
  Wechseln Sie ggf. defekte Gluhlampen aus.

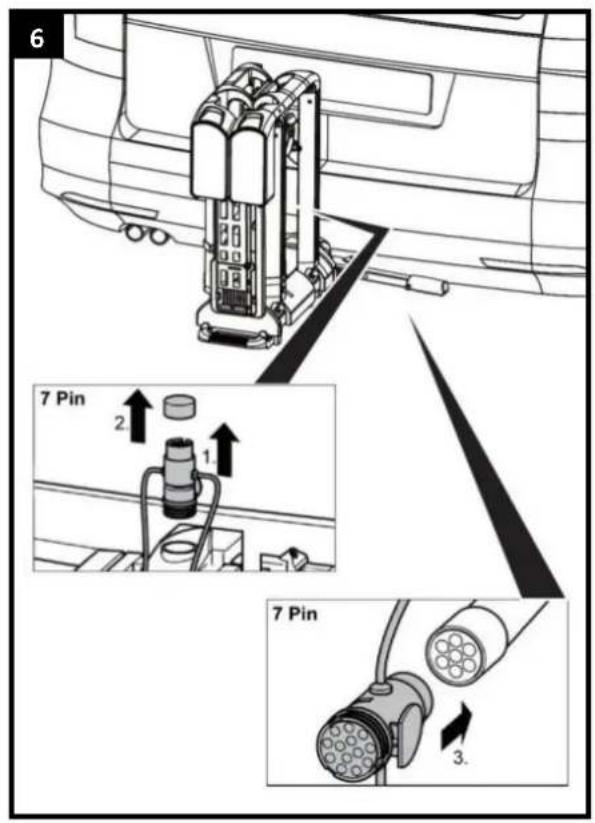

• Prufen Sie die Verbindung zwischen Stecker und Kupplung.

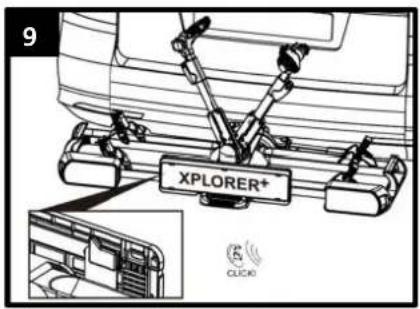

WARNING!

Personen- oder Sachschaden durch ungesicherten Kennzeichenhalter.
Wird der Kennzeichenhalter nicht durch den Verriegelungsbolzen gesichert, könnte er sich während der Fahrt offen.

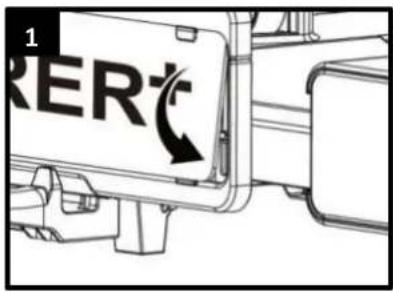

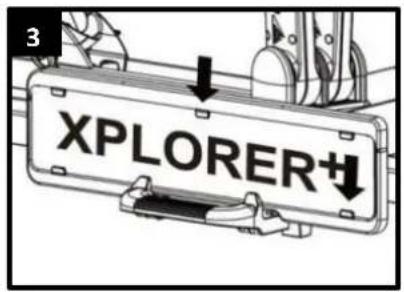

• Klappen Sie den Kennzeichenhalter um, bis er hörbar einrastet.
• Lassen Sie den Verriegelungsbolzen los und setzen Sie ihn in der Bohrung des Kennzeichenhalters einrasten.

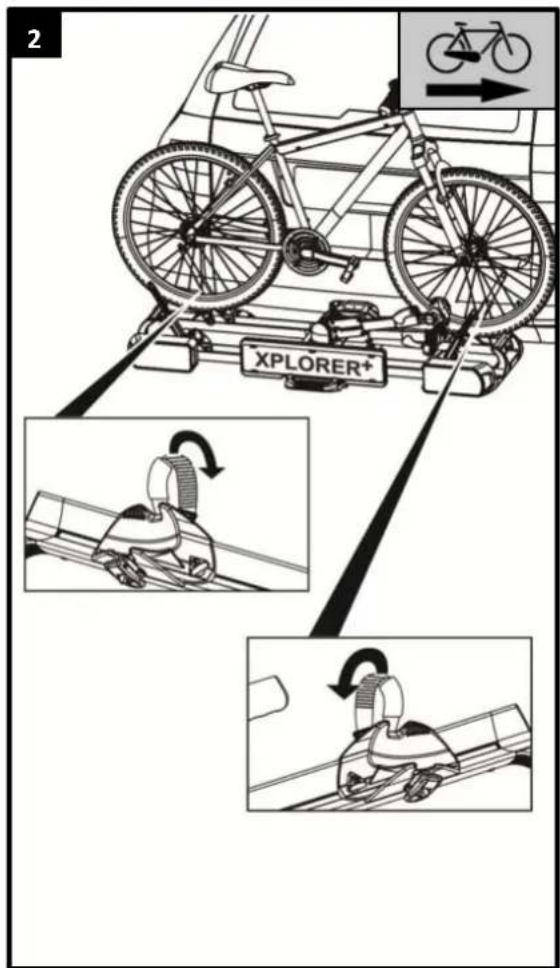

FAHRRÄDER MONTIEREN

ACHTUNG!

Personen- oder Sachschaden durch herumfliegende Teile möglich. Nicht fest verschraubte Teile an den Fahrrädern können sich während der Fahrt offen.

• Entfernen Sie alle nicht fest mit dem Fahrrad verbundenen Teile, wie z. B. Luftpumpen, Fahrradtaschen, Navigationsgeräte, Batterien oder Akkus.

HINWEIS

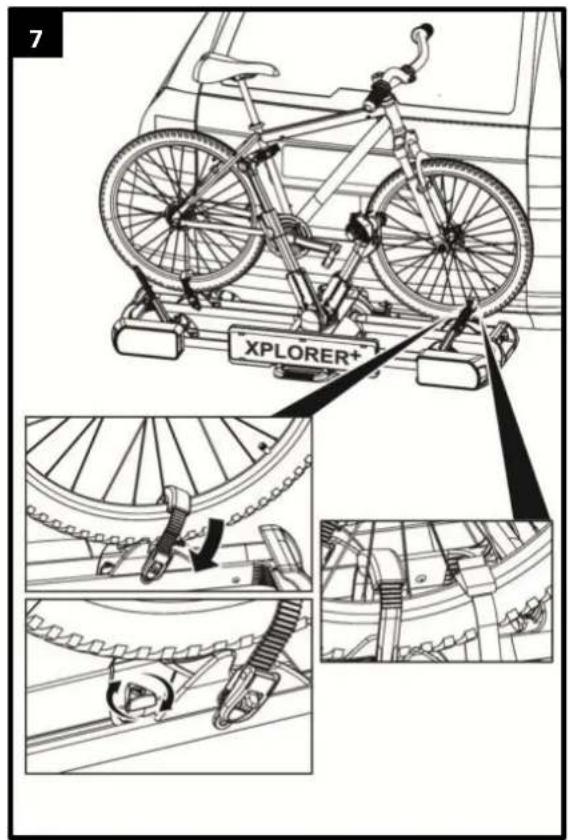

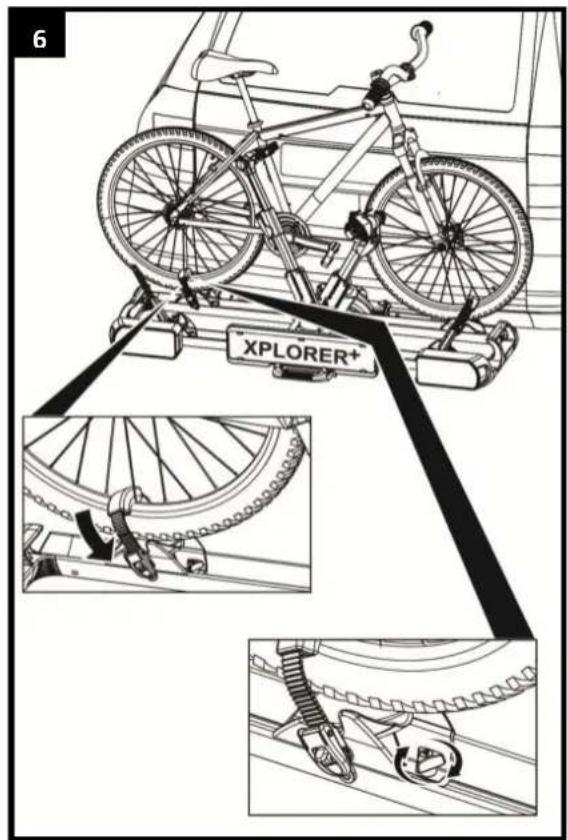

Um das Fahrverhalten Ihres Fahrzeugs zu verbessern, montieren Sie am besten das schwerste Fahrrad zuerst. Außer dem sollen den Sie, wenn Sie nur ein Fahrrad montieren, das Fahrrad in die Schiene setzen, die sich am nachsten zum Heck des Fahrzeugs befindet.

HINWEIS

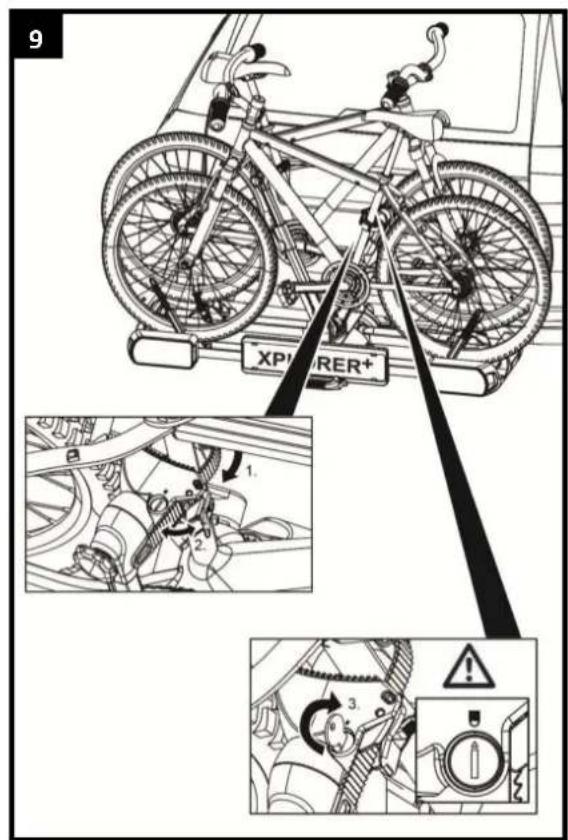

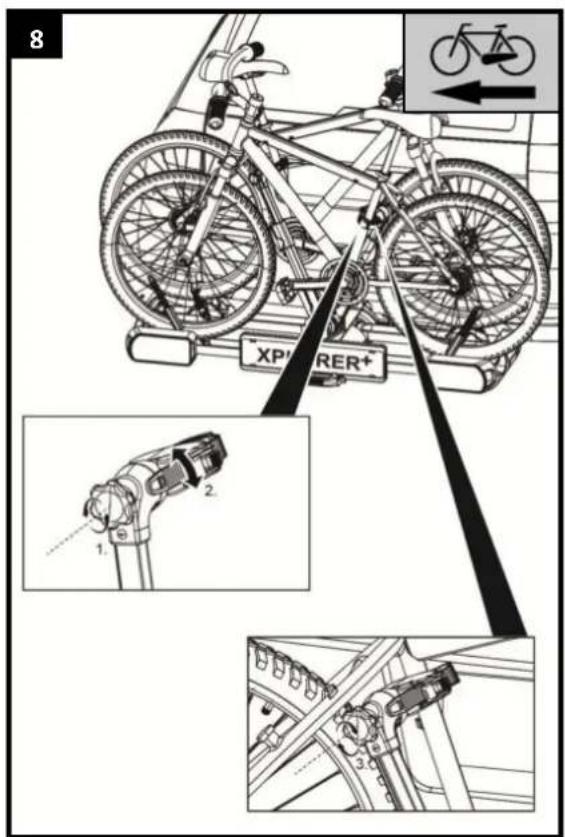

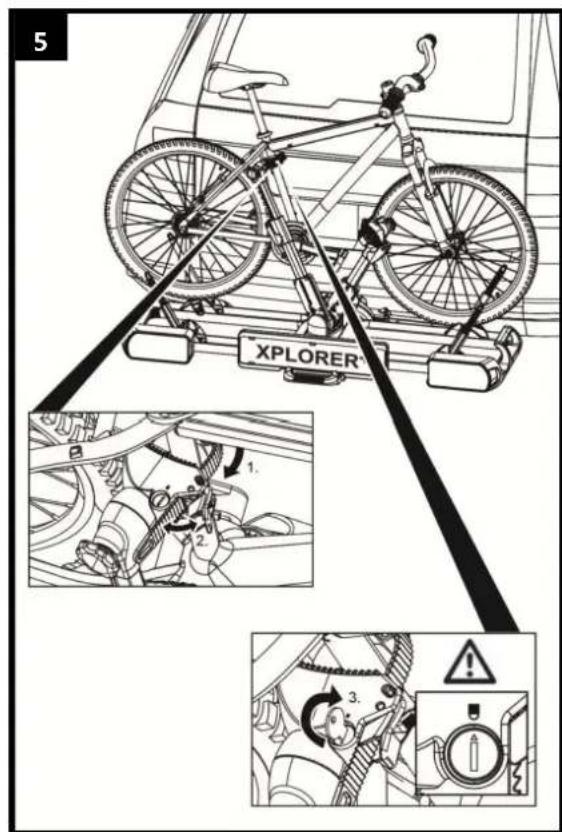

Die Rahmenhalter konnen beliebig am Fahrrad platziert werden. Der Spinder Xplorer/Xplorer+ Fahrradträger eignet sich besonderss für die Sattelstützenmontage (siehe Schritt 3 diesen Kapitels). Nehmen Sie sich bei der ersten Montage etwas mehr Zeit die optimale und auch stabilste Position zu finden. Es ist wichtig darüber die Rahmenhalter so hoch wie möglich zu platzieren, dies gewährleistet eine maximale Stätigkeit.

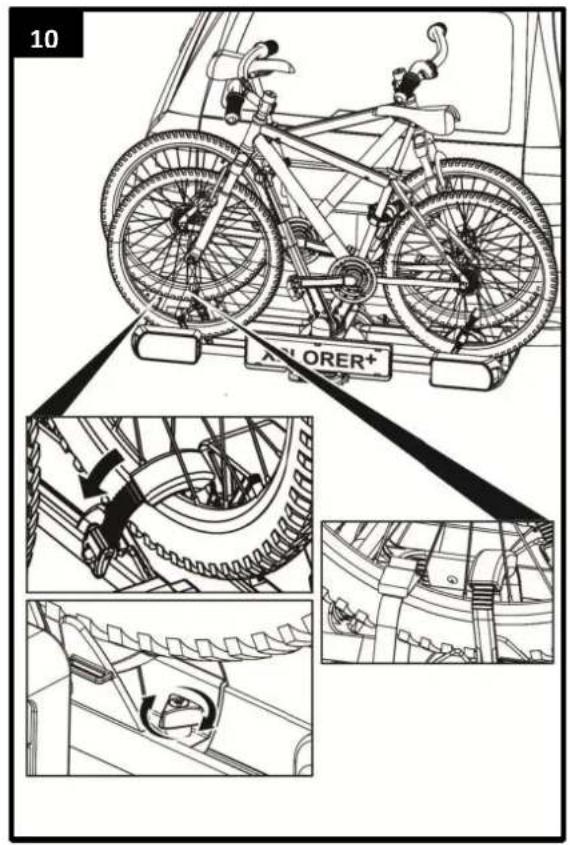

WARNING!

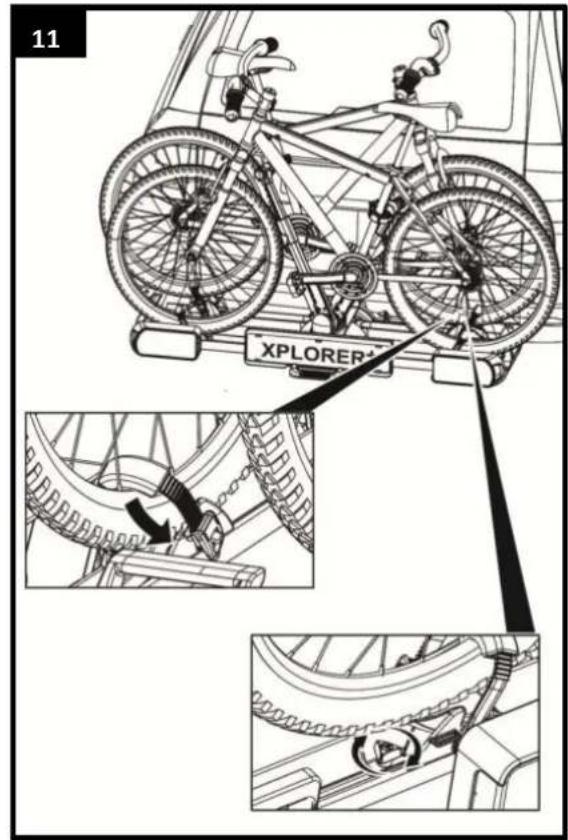

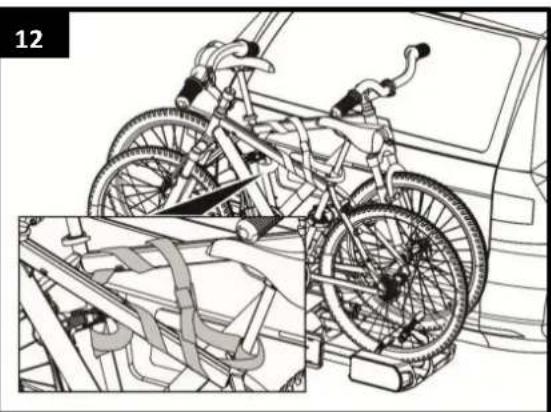

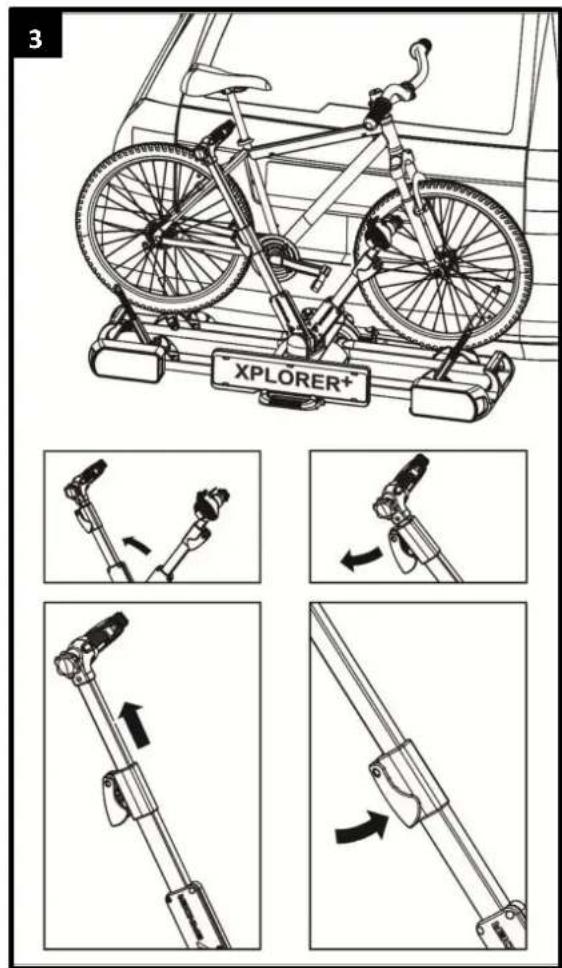

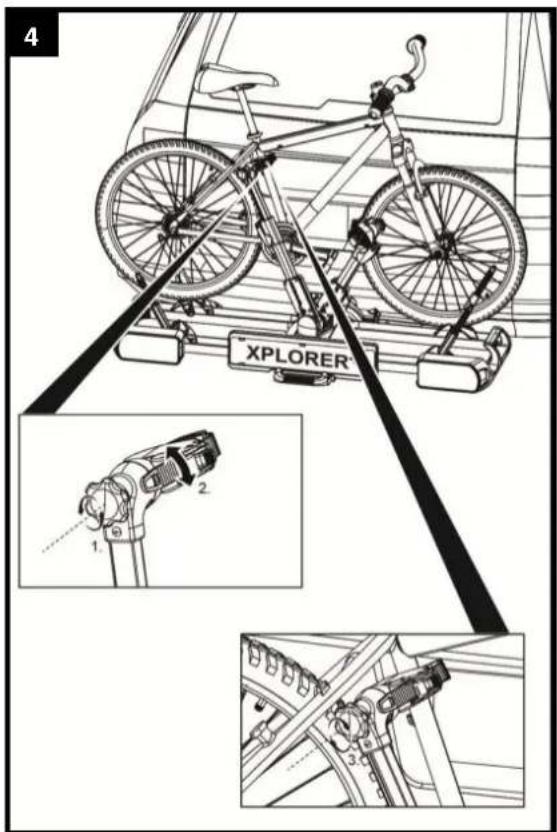

Personen- oder Sachschaden durch Verlieren der Fahrräder. Das Fahren ohne Sicherheitsgurte kann zu Unfällen führen.

• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz des Gurtes um die Fahrräder und Rahmenhalter des Trägers (sehe Abbildung 12).
• Überprüfen Sie vor jedem Fahrtantritt den korrekten und festen Sitz der beiden Gurte um das Vorderrad und den Gurt um das Hinterrad des Fahrrades.
• Spannen Sie die Gurte ggf. nach.
• Überprüfen Sie vor jedem Fahrtantritt, ob die verwendeten Gurte unbeschädigt und unverschlissen sind.
• Beschädigte oder verschlissene Gurte müssen vor Fahrtantritt gegen unbeschädigte Gurte ausgetauscht werden. Es dürfen nur Gurte verwendet werden, die von Tradekar Benelux BV davon zugelassen sind.

WARNING!

Personen- oder Sachschaden durch Verlust eines Fahrrads während der Fahrt.

Eine lockere Verbindung zwischen Träger und Fahrrad kann zum Lösen der Verbindung und Verlust des Fahrrads führen.

• Prufen Sie die Fahrräder auf sichere und vollständige Befestigung.
• Wiederholen Sie bei lockerer Verbindung die Arbeitschritte 1 bis 12 deses Kapitels.

FAHRRADTRÄGER KIPPEN, ZUGANG ZUM KOFFERRAUM

Nur zutreffend für den Spinder Xplorer+ (inkl. Abklappmechanismus).

ACHTUNG!

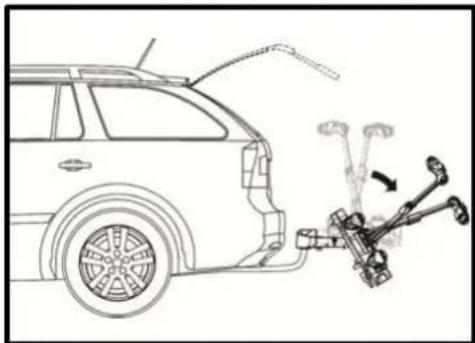

Sachschaden durch öffnende Heckklappe. Die Heckklappe können gegen den Fahrradträger schlagen und beschädigt werden.

• Elektrische Heckklappen abschalten und manuell betätigten.
• Klappen Sie den Fahrradträger vor dem Öffnen der Heckklappe ab.

VORSICHT!

Personen- oder Sachschaden durch plötzliches Herunterklappen.

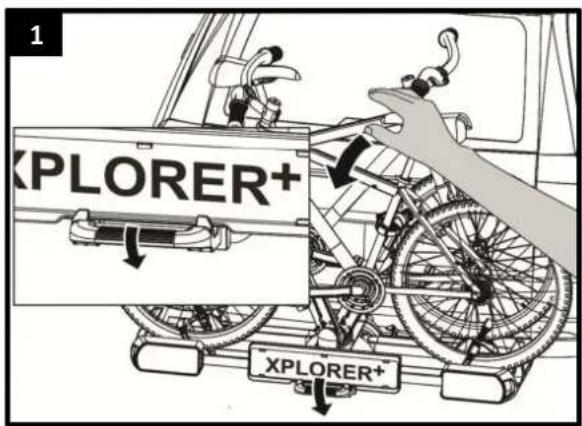

Körperteile oder Gegenstände, die sich beim Herunterklappen unter oder vor dem Träger befinden, können gequetscht werden.

Vergewissern Sie sich, dass sich nichts unter dem Träger befindet.
- Achten Sie auf ihren Körper, entsprechenden Ihren Kopf, halten Sie einen Sicherheitsabstand ein.
- Halten Sie den Träger beim Herunterklappen am Fahrrad fest. Lösen Sie mit dem Fuß die Verriegelung und kippen Sie dann den Träger mit der Hand nach unten (Abbildung 1)

VORSICHT!

Personen- oder Sachschaden durch Heraufklappen möglich.
Körperteile oder Gegenstände, die sich zwischen Träger und Fahrzeug befinden, können gequetscht werden.

• Vergewissern Sie sich, dass sich nichts zwischen Träger und Fahrzeug befindet.
• Entfernen Sie alles im Zwischenraum von Träger und Fahrzeug.

WARNING!

Personen- oder Sachschaden durch Verlust des Fahrradträgers während der Fahrt möglich.

Ein nicht hochgeklappter Fahrradträger kann zum Abreißen des Trägers oder der Kupplung führen.

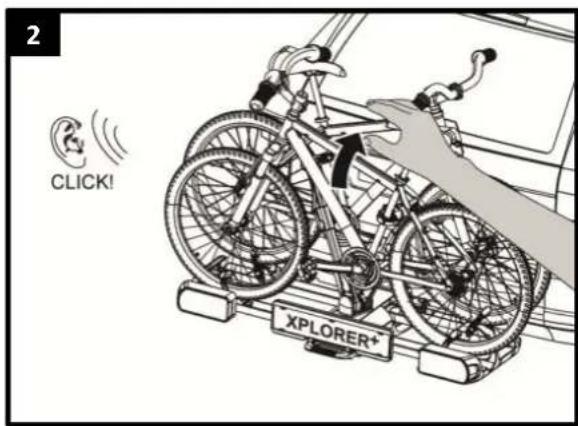

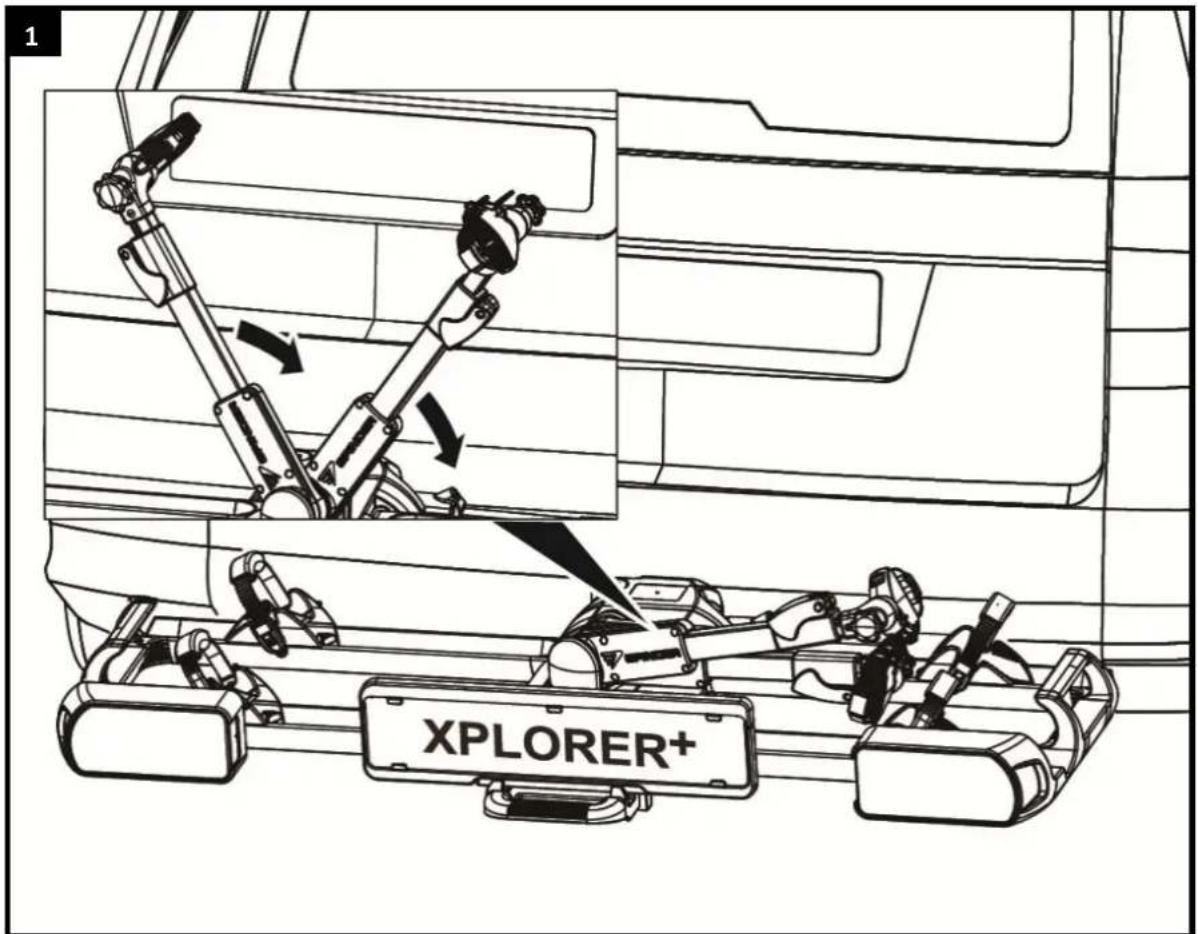

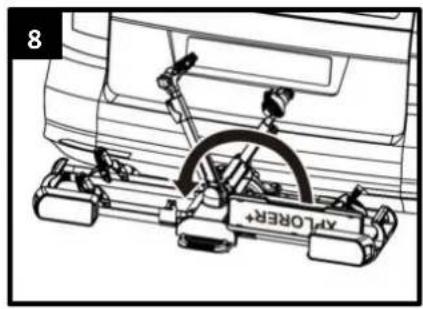

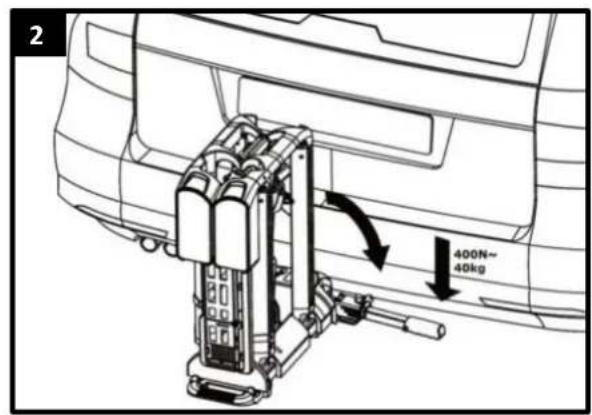

• Klappen Sie den Träger vor der Fahrt hoch (Abbildung 2).
• Prufen Sie, ob der Fahrradträger richtig eingerastet ist. Rasten Sie den Träger ggf. wie zuvor beschrieben ein.

DEMONTAGE DES FAHRRADTRAGERS

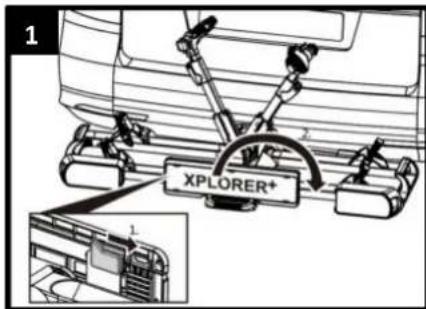

Beim Entfernen des Fahrradträgers gehen Sie anschließend in umgekehrter Reihenfolge der Montage vor:

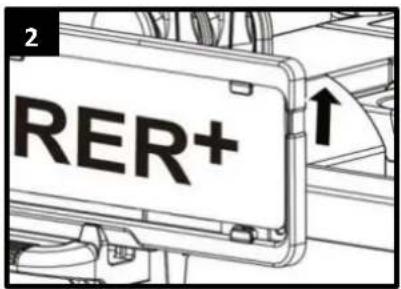

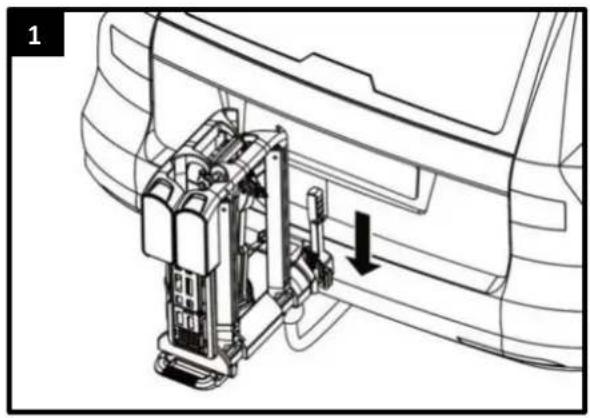

• Entsperren Sie den Nummerschildhalter und drehen Sieihn in die Aufbewahrungsposition.

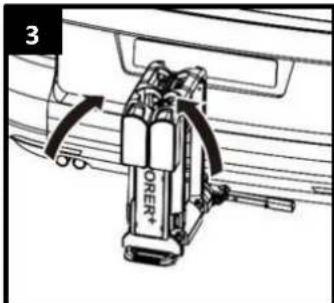

• Klappen Sie den Fahrradträger zusammen.

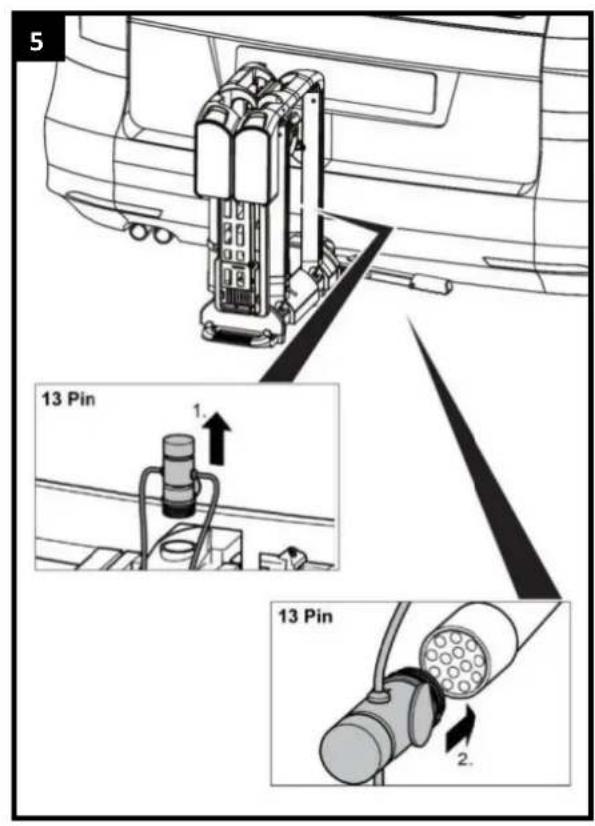

• Lösen Sie den Stecker.
• Öffnen Sie den Hebel des Schnellverschlusses und haben Sie den Träger von der Kupplung ab.

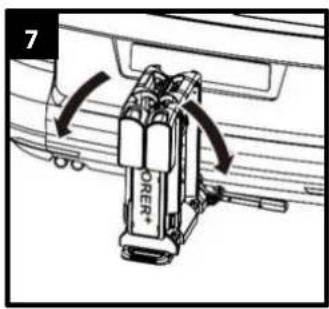

TRAGEN DES FAHRRADTRÄGERS

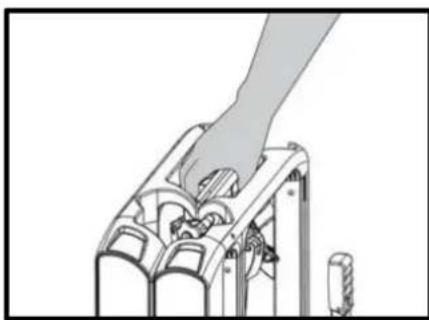

Mit genialem Einklappsystem einfach zu tragen und lagern.

REINIGUNG UND PFLEGE

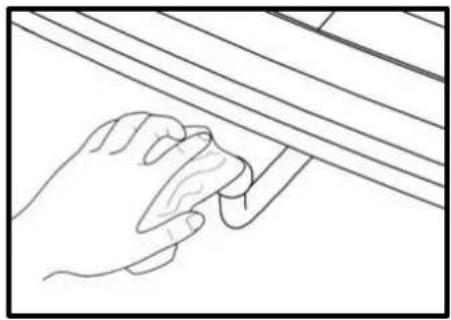

Der Fahrradträger kann mit einem milden Reinigungsmittel, mit warmem Wasser und/oder einem weichen Tuch gereinigt werden. Entfern den Sie vorher groben Schmutz und Staub.

Benutzen Sie keine Lösungsmittel oder ähnliche Reiniger, daß diese den Fahrradträger beschädigten können.

Lassen Sie den Fahrradträger von alleine trocknen. Benutzen Sie keinen Fön oder andere Heizgeräte für eine Beschleunigung des Trocknungsvorgangs.

Reinigen Sie den Fahrradträger im Kūstenbereich und beim Einsatz bei Winterbedingungen regelmäßig, um Salz abzuspüssen und die Haltbarkeit des Fahrradträgers zu verlangern.

Lagern Sie den Fahrradträger in längeren Zeiten ohne Benutzung (z. B. über den Winter) trocken und geschützt, um die Lebensdauer zu verlangern.

WARTUNG

Prufen Sie vor jeder Fahrt den Fahrradträger auf Verschleiß.

Insbesondere defekte Metallteile und Spannriemen müssen ausgetauscht werden.

Für den Austausch der Teile wenden Sie sich an unseren Kundenservice.

Jegliche Veränderung an Originalteilen und Materialien oder an der Konstruktion des Fahrradträgers kann die Sicherheit und Leistungsfähigkeit beeinträchtigen.

Die Stahlteile des Fahrradträgers wurden werkssheit durch eine Pulverlackbeschichtung gegen Korrosion geschützt. Ist diese Lackschrift beschädigt, sorgen Siechnellstmöglich für eine professionelle Beseitigung des Schadens.

Bei normalen Bedingungen ist der Fahrradträger nur zu reinigen und ansonsten wartungsfrei.

ENTSORGUNG

Für die Entsorgung sind die örtlichen, behördlichen Vorschriften zu beachten.

Entsorgen Sie auch die Verpackung sortenrein in den darauf vorgesehenen Sammelbehältern.

Nahere Informationen erhalten Sie bei ihrer communalen Entsorgungsstelle.

NACHSTELLEN DES SCHNELLVERSCHLUSES

Führer Sie diese Wartung nur durch, wenn sich der Fahrradträger, wie im Kapitel „Montage des Fahrradträgers an der Anhängerkupplung" beschrieben, nicht fest auf der Anhängerkupplung montieren lasst.

• Nehmen Sie den Fahrradträger von der Anhängerkupplung ab, wie unter „Demontage des Fahrradträgers" beschrieben.
• Losen Sie, wie auf der Abbildung 1 zu sehen, die Kontermutter etwas.
  Drehen Sie die Stellschraube eine viertel Umdrehung hinein (Abbildung 1).
• Ziehen Sie die Kontermutter fest (Abbildung 2).
• Prufen Sie, ob der Träger nun fest auf der Anhängerkupplung sitzt, wie unter „Montage des Fahrradträgers an der Anhängerkupplung" beschreiben. Wenn nicht, wiederholen Sie die offen beschriebenen Schritte.

STECKER 7/13 POLIG

Dieser Fahrradträger ist mit einer Beleuchtung ausgerüstet. Die Beleuchtung wird an der Steckdose der Anhängerkupplung angeschlossen. Da verschiedene Sorten von Steckdosen im Umlauf sind, verfügt dieser Träger über einen 7 und 13 poligen Stecker (Jaeger). Dadurch ist der Träger geeignet für jeder Art von Anhängerkupplungen bzw. den zugehörigen Steckdosen!

Beide Stecker befinden sich im selbst Gehäuse. Auf der Steckeröffnung, die nicht benötigt wird, muss während des Betriebs die mitgelieferte Abdeckkappe angebracht werden.

Die nachfolgenden Information bezüglich der Steckerbelegung sind ausschließlich für Umrüstungen bei einem Fachbetrieb bestimmt. Eine Umrüstung durch nicht geschalte Personen ist nicht zulässig.

Universal System 7 Pin	1/L 2/54G 3/31 4/R 5/58R 6/54 7/58L	Blinker links Nebelschlußleuche Masse Blinker rechts Schlußleuche rechts Bremsleuchten Schlußleuche links	gelb blau weiß grün braun rot schwarz
Jaeger System 13 Pin (DIN 72.570)	1 2 3 4 5 6 7 8 9 10 11 12 13	Blinker links Nebelschlußleuche Masse Blinker rechts Schlußleuche rechts Bremsleuchten Schlußleuche links Rückfahrleuche Nicht belegt Nicht belegt Nicht belegt Masse Nicht belegt	geel blauw wit groen bruin rood zwart glijs

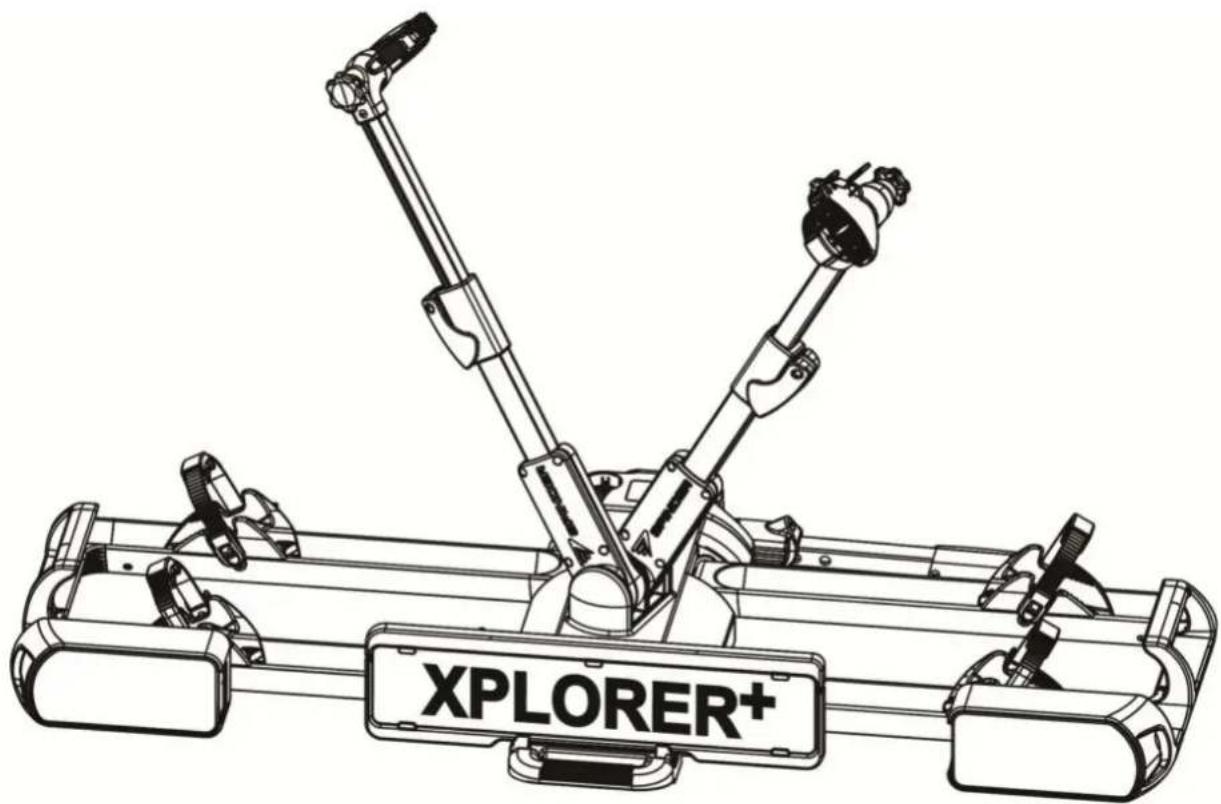

EXPLOSIONSZEICHNUNG

Spinder Xplorer+

STÜCKLISTE

Pos Nr.	Beschreibung	Anzahl	Maße
1	Inbus Schraube	2	M5x14
2	Kennzeichenhalter	1
3	Kennzeichenhalter Befestigungsbügel	1
4	Rücklicht links	1
5	Kunststoff Lampenschutz links	1
6	Kunststoff Radstopper	4
7	Gummi Felgenschutz	4
8	Radschienenträger links	1
9	Kunststoff Abdeckkappe	1
10	Schraube	1	M10x115
11	Scheibe	14	M10
12	Aluminium Rahmenhalter	2
13	Selbstsichernde Mutter	7	M10
14	Kunststoff Abdeckkappe	1
15	Kunststoff-Interieur für Scharnier	2
16	Grundrahen mit Schnellkupplung*	1
17	Kunststoff Abdeckkappe*	4
18	Schraube	5	St4.8x20
19	Radschienenträger rechts	1
20	Kunststoff Lampenschutz rechts	1
21	Rücklicht rechts	1
22	Grundrahen mit Schnellkupplung (Xplorer) / Abklapp Rahmen (Xplorer+)	1
23	Kunststoff Fuß (lang)	2
24	Schraube	2	M5x40
25	Fuß pedal Abklappmechanismus*	1
26	Scheibe	2	M5
27	Schraube	4	M10x100
28	Scheibe	4	M5
29	Selbstsichernde Mutter	2	M5
30	Scheibe	10	M5
31	Kennzeichenhalter Verrieglung	1
32	Kunststoff Abdeckkappe	2
33	Kunststoff Fuß (kurz)	2
34	Schraube	2	M5x20
35	Kunststoff Scheibe	8
36	Schraube	1	M5x16
37	Schraube*	2	M10x80
38	Kennzeichenhalter Scharnier	1

• Nur zutreffend für den Spinder Xplorer+ (inkl. Abklappmechanismus).

CONTENTS

Foreword 46
