GEBRUIKSAANWIJZING BGGN70 BORETTI

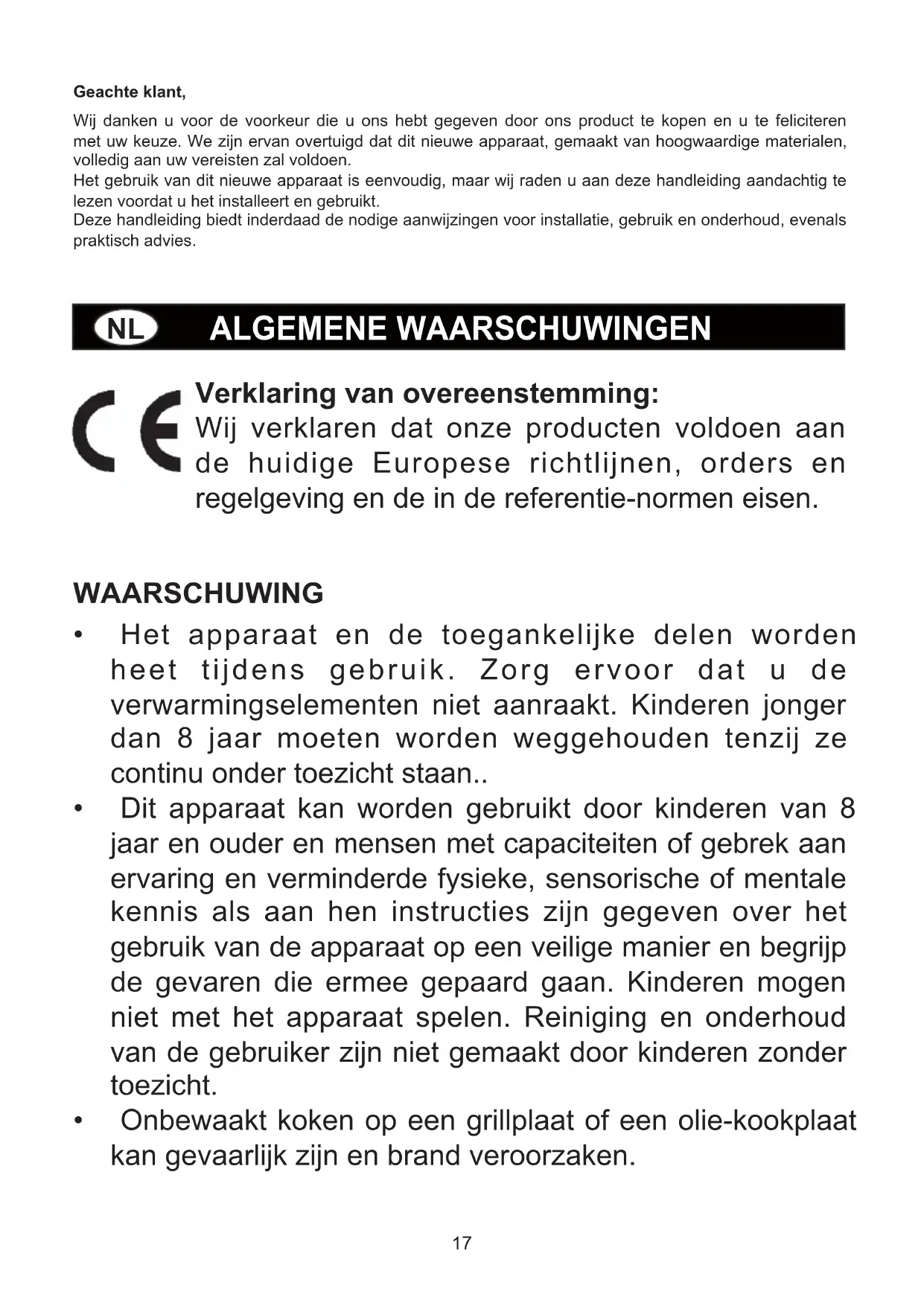

• Het apparaat en de toegankelijke delen worden heet tijdens gebruik. Zorg ervoor dat u de verwarmingselementen niet aanraakt. Kinderen jonger dan 8 jaar moeten worden weggehouden tenzij ze continu onder toezicht staan..

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en mensen met capaciteiten of gebrek aan ervaring en verminderde fysieke, sensorische of mentale kennis als aan hen instructies zijn gegeven over het gebruik van de apparaat op een veilige manier en begrijp de gevaren die ermee gepaard gaan. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud van de gebruiker zijn niet gemaakt door kinderen zonder toezicht.

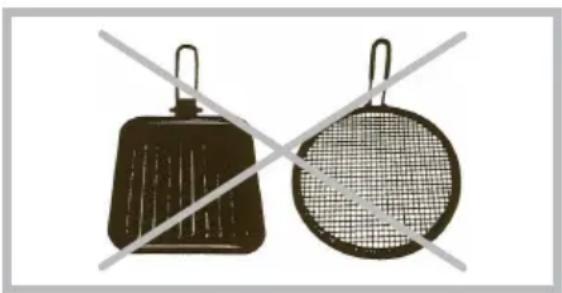

• Onbewaakt koken op een grillplaat of een olie-kookplaat kan gevaarlijk zijn en brand veroorzaken. Geachte klant, Wij danken u voor de voorkeur die u ons hebt gegeven door ons product te kopen en u te feliciteren met uw keuze. We zijn ervan overtuigd dat dit nieuwe apparaat, gemaakt van hoogwaardige materialen, volledig aan uw vereisten zal voldoen. Het gebruik van dit nieuwe apparaat is eenvoudig, maar wij raden u aan deze handleiding aandachtig te lezen voordat u het installeert en gebruikt. Deze handleiding biedt inderdaad de nodige aanwijzingen voor installatie, gebruik en onderhoud, evenals praktisch advies. DE FABRIKANT

• Probeer NOOIT een brand met water te blussen, maar zet het apparaat uit en dek de vlam af, bijvoorbeeld met een deksel of een blusdeken.

• Brandgevaar: bewaar geen voorwerpen op kookoppervlakken.

• Gebruik geen stoomreiniger om de kookplaat schoon te maken.

• Het apparaat mag niet worden bediend met behulp van een externe timer of een afzonderlijk afstandsbedieningssysteem.

• Gebruik de kookplaat niet tijdens het schoonmaken.

• Deze instructies zijn alleen geldig als het landsymbool op het apparaat wordt weergegeven. Als het symbool niet op het apparaat verschijnt, moet u de technische instructies raadplegen die de fabrikant zal verstrekken voor de aanpassing van het apparaat onder de gebruiksvoorwaarden van het land van bestemming.

• Lees de instructies aandachtig voordat u het apparaat installeert en gebruikt. De fabrikant wijst alle verantwoordelijkheid af als het apparaat wordt geïnstalleerd en misbruikt en letsel of schade veroorzaakt. Houd de instructies bij de hand als referentie voor de toekomst.

• Laat het apparaat nooit onbeheerd achter tijdens het bereiden van voedsel, omdat de oliën en vetten brand kunnen veroorzaken. ALGEMENE WAARSCHUWINGEN19 ALGEMENE WAARSCHUWINGEN

• Wanneer het apparaat rechtstreeks op de voeding is aangesloten, hebt u een omnipolaire isolatieschakelaar nodig. Het is noodzakelijk dat het apparaat volledig kan worden losgekoppeld van het netwerk in overeenstemming met de voorwaarden van categorie III van de overspanning.Le câble de terre ne sont pas inclus.

• Als het netsnoer is beschadigd, moet het worden vervangen door de fabrikant, een bevoegde technicus of een bevoegd persoon om gevaar te voorkomen.

• Zorg er bij het aansluiten van de voedingskabel voor dat deze niet in direct contact staat (bijv. Door isolatiemoffen te gebruiken) met onderdelen die temperaturen van meer dan 50 ° C kunnen bereiken.

• Neem voor eventuele interventies of wijzigingen contact op met een geautoriseerd technisch assistentiecentrum en vraag om originele reserveonderdelen. Het productlabel met het serienummer bevindt zich onder de kookplaat. Wij raden u aan deze gebruikershandleiding te lezen vooraleer het toestel te installeren en te gebruiken. Het is zeer belangrijk deze handleiding in de buurt van het toestel te bewaren om ze indien nodig te kunnen raadplegen. Als het toestel aan iemand anders verkocht of gegeven wordt, moet men ervoor zorgen de handleiding tegelijkertijd mee te geven, zodat de nieuwe gebruiker ingelicht wordt over de werking van het toestel en de bijhorende waarschuwingen leert kennen. Dit toestel behoort tot klasse 3. De fabrikant wijst alle verantwoordelijkheid af in geval van schade aan zaken of personen die te wijten is aan een onjuiste installatie of aan een onaangepast, verkeerd of onredelijk gebruik van het toestel.20

INSTRUCTIES VOOR DE GEBRUIKER

Alle handelingen in verband met de installatie, de instelling en de aanpassing aan het beschikbare gastype moeten uitgevoerd worden door geschoold personeel, overeenstemmend de van kracht zijnde normen. De specifieke instructies bevinden zich in het deel van de handleiding dat voor de installateur voorbehouden is.

GEBRUIK VAN DE BRANDERS

Het seriegrafisch aangebrachte symbool naast de knop geeft aan bij welke brander de knop hoort. Automatische ontsteking met veiligheidsventiel De overeenstemmende knop in tegenwijzerszin draaien tot de maximale positie (grote vlam, figuur

1) en de knop indrukken.

Eens de ontsteking verkregen, de knop ongeveer 10 seconden ingedrukt houden. Gebruik van de branders Om een optimaal rendement zonder verspilling van gas te verkrijgen, is het belangrijk dat de diameter van de kookpot aangepast is aan het potentieel van de brander (zie tabel hierna), om te vermijden dat de vlam breder wordt dan de onderkant van de kookpot (figuur 2). Het maximale vermogen gebruiken om vloeistoffen snel te laten koken en een verminderd vermogen om voedsel op te warmen of op kookpunt te houden. Alle werkingsposities moeten gekozen worden tussen het maximum en het minimum en nooit tussen de maximumpositie en het sluitingspunt. Om de gastoevoer te onderbreken, de knop in wijzerszin draaien tot aan de sluitingspositie. In geval van afwezigheid van elektrische energie is het mogelijk de branders aan te steken met lucifers door de knop te plaatsen op het ontstekingspunt (grote vlam, figuur 1). BRANDERS VERMOGEN (W) DIAMETER KOOKPOT Hulp 1000 10 - 14 cm Half-snel 1750 16 - 18 cm Snel 3000 20 - 22 cm Triple kroon 3500 22 - 24 cm Waarschuwingen - Altijd controleren of de knoppen in de positie “gesloten” (zie afbeelding 1) staan wanneer het toestel niet werkt. - Voor de kookvlakken uitgerust met een thermokoppel (veiligheidsventiel), als de vlam per ongeluk uitgaat, onderbreekt het veiligheidsventiel, na enkele seconden, automatisch de gastoevoer van gas. Om de werking te herstellen, de knop terugbrengen naar het ontstekingspunt (grote vlam, afbeelding 1) en indrukken. - Tijdens het koken met vetten en oliën, moet men bijzonder aandachtig zijn want, indien zij oververhit worden, kunnen zij in brand schieten. - Geen verstuivers gebruiken in de buurt van het toestel in werking. - Op de branders mag men geen onstabiele of vervormde braadpannen zetten om ongelukken wegens omstoten of overlopen te vermijden. - Ervoor zorgen dat de handvatten van de braadpannen juist geplaatst zijn. - Wanneer men de brander aansteekt, controleren of de vlam regelmatig is; vooraleer kookpotten te verwijderen, de vlam altijd verminderen of uitdoen. AANDACHT !!!! - GEBRUIK GEEN diffusors, broodroosters, gietijzeren bakplaten of roestvrijstalen vleesroosters op gasbranders. - GEBRUIK ALLEEN kookgerei zoals beschreven in paragraaf “GEBRUIK VAN BRANDERS".21

INSTRUCTIES VOOR DE GEBRUIKER

REINIGING Vóór elke schoonmaakbeurt, de verbinding van het toestel met het elektriciteitsnet uitschakelen. Het is aangeraden te reinigen als het toestel koud is. Geëmailleerde delen De geëmailleerde delen moeten met een doekje en een sopje of met een licht afwasmiddel worden schoongemaakt. Gebruik geen schuur of bijtende middelen. Voorkom dat stoffen zoals citroensap, tomaat, zoutwater, azijn, koffie en melk lang in aanraking komen met de geëmailleerde oppervlakken. Roestvrij stalen delen Roestvrij staal kan vlekken als het gedurende lange tijd in aanraking komt met kalkhoudend water of agressieve schoonmaakmiddelen. Aangeraden wordt ze met een sopje schoon te maken en met een zachte doek af te drogen. De glans wordt behouden door regelmatig geschikte chemische producten te gebruiken, die gewoon in de handel verkrijgbaar zijn. Branders en roosters Deze delen mogen verwijderd worden om de reiniging te vergemakkelijken. De branders moeten schoongemaakt worden met een spons, water en zeep of met een lichte detergent, daarna goed afgedroogd worden en terug op de juiste plaats gezet worden. Controleren of de verspreidingskanalen voor de vlammen niet verstopt zitten. Controleren of de sonde van het veiligheidsventiel en de ontstekingselektrode goed proper zijn om een optimale werking te garanderen. De roosters mogen in een vaatwasmachine gewassen worden. Gaskranen Het eventuele smeren van de kranen moet uitsluitend uitgevoerd worden door gespecialiseerd personeel. Als de gaskranen moeilijk beginnen te draaien of een abnormale werking vertonen, contact opnemen met de dienst na verkoop. BELANGRIJKE WAARSCHUWING DE HIERNA VERMELDE HANDELINGEN MOETEN UITGEVOERD WORDEN VOLGENS DE VAN KRACHT ZIJNDE NORMEN, UITSLUITEND DOOR GESCHOOLD PERSONEEL. DE FABRIKANT WIJST ALLE VERANTWOORDELIJKHEID AF VOOR SCHADE AAN MENSEN, DIEREN OF ZAKEN DIE HET GEVOLG IS VAN DE NIET-

INSTALLATIE Montage van het kookvlak. Het toestel is vervaardigd om ingebouwd te worden in meubels die warmtebestendig zijn. De wanden van de meubels moeten bestand zijn tegen een temperatuur van minstens 90°C. Het toestel is van het type “Y”, dit wil zeggen dat het geïnstalleerd mag worden met één enkele laterale wand, rechts of links van het kookvlak. Vermijd de installatie van het toestel in de nabijheid van ontvlambare materialen zoals gordijnen, keukenhanddoeken, enz… Een opening maken, in het blad van het meubel, met de afmetingen aangeduid in figuur 3; daarbij moet men een afstand houden van de randen van de inrichting van ten minste 100 mm van de zijwanden en 50 mm van de achterwand. MODEL L (mm) P (mm) BGGN60BE 560 480 BGGN70BE 560 480 In geval van aanwezigheid van een muurkast boven het kookvlak, moet men een minimale afstand van 760 mm tussen het meubel en het werkblad voorzien. Het is aanbevolen het toestel te isoleren van het meubel dat er zich onder bevindt, door middel van een separator en een depressie-ruimte van minstens 10 mm (figuur 4).22

INSTRUCTIES VOOR DE GEBRUIKER

Indien het toestel wordt aangebracht op een basis met oven moeten de noodzakelijke voorzorgsmaatregelen worden getroffen, om te garanderen dat de installatie voldoet aan de veiligheidsvoorschriften. Besteed er bijzondere aandacht aan dat de elektriciteitskabel en de toevoerbuis zodanig zijn geplaatst dat deze niet inaanraking komen met de hete delen van de behuizing van de oven. In geval van installatie op een oven zonder geforceerde koelventilatie moet voor een goede ventilatie voor een geschikte luchttoevoer worden gezorgd met een ingang die minstens 200 cm

kleiner is en een uitgang die groter is dan minstens 60cm

Bevestiging van het kookvlak Ieder kookvlak is voorzien van een speciale dichting. Bovendien wordt een reeks haken geleverd, die gebruikt moeten worden om de plaat te bevestigen. Afhankelijk van het type bodem wordt het geschikte type bevestigingshaak geleverd (haak A of haak B). Handel als volgt voor de installatie: - Verwijder de roosters en branders van het kookvlak. - Draai het toestel om en breng dichting S langs de buitenrand aan (fig. 5). - Breng het kookvlak in de opening aan die in het meubel is gemaakt en zet hem vast met de schroeven V van de bevestigingshaken G (fig. 6/6A). Plaats van installatie Dit toestel is niet uitgerust met een evacuatiesysteem voor de producten van de verbranding; het is dus noodzakelijk de rook naar buiten te evacueren met behulp van een dampkap of een elektrische ventilator die geactiveerd wordt telkens men het toestel gebruikt. De ruimte waarin het toestel geïnstalleerd wordt, moet een natuurlijke luchtaanvoer hebben voor de regelmatige verbranding van gas en de ventilatie van de ruimte: het nodige volume lucht mag niet kleiner zijn dan 20 m

De luchttoevoer moet gebeuren door een permanente opening, aangebracht in de muren van de kamer en die voor een verbinding naar buiten zorgt. De ventilatie kan ook afkomstig zijn van een aangrenzende kamer. In dat geval de desbetreffende geldende normen respecteren. De openingen moeten een minimale doorsnede hebben van 200 cm

Gasaansluiting Zich ervan vergewissen dat het toestel geschikt is voor het beschikbare type gas; om dat te weten kijk naar het etiket onderaan op het toestel of naar het etiket op de laatste pagina van deze handleiding. Handel overeenkomstig de instructies vermeld in de paragraaf “gastransformaties en instellingen” voor de eventuele aanpassing aan verschillende gassen. Het toestel moet aangesloten worden op de gasinstallatie met behulp van harde metalen buizen of van stalen flexibele leidingen met continue wand conform de geldende normen. De gasingang-aansluiting van het toestel is van schroefdraad voorzien: gas cilindervorming mannelijk (figuur 7). De aansluiting mag de gasinlaatbuis niet belasten. Eens de installatie voltooid, controleer de dichtheid van de verbindingen met een zeepoplosing. Elektrische aansluiting De aansluiting op het elektrische net moet uitgevoerd worden door geschoold personeel overeenkomstig de geldende normen. De spanning van de elektrische installatie moet overeenstemmen met die vermeld op het etiket dat zich onderaan op het toestel bevindt. Controleren of de installatie uitgerust is met een doeltreffende massa-aansluiting (“terre”) overeenkomstig de normen en wettelijke bepalingen. De massaaansluiting is verplicht. Als het toestel geen stekker heeft, op de voedingskabel een genormaliseerde stekker aanbrengen. Voor de elektrische aansluiting (in het geval van overbelasting van cat. III) moet conform de installatienormen gebruik worden gemaakt van een schakelaar dat de aansluiting met het elektrische net onderbreekt. Hierbij moet de afstand tussen de contacten groot genoeg zijn om de totale onderbreking met het net te garanderen.23

Vervanging van de buisjes Indien het toestel voorzien is voor een gastype dat verschilt van het beschikbare, moet men de buisjes van de branders vervangen. De keuze van de te vervangen buisjes moet gebeuren volgens de tabel met technische kenmerken. Daarna te werk gaan op de volgende manier: - de roosters en de branders verwijderen; - met een rechtse sleutel (L), het buisje (U) (figuur 8-8/A) losschroeven en vervangen door het gepaste buisje; - het buisje krachtig blokkeren. Instelling van de branders De instelling van het minimum moet altijd juist zijn en de vlam moet altijd aan blijven, zelfs in geval van een snelle overgang van de maximumpositie naar de minimumpositie. Als dat niet het geval is, moet men het minimum op de volgende manier regelen: - de brander aansteken; - de kraan draaien tot in de minimumpositie (kleine vlam); - de knop van de stang van de kraan verwijderen; - een schroevendraaier met platte punt in gat (F) van de kraan (figuur 9) steken en de bypass schroef draaien tot de correcte instelling van het minimum. Voor de branders die werken met gas G30, moet de bypass schroef volledig vastgeschroefd worden. ONDERHOUD Vervanging voedingskabel In geval van vervanging van de voedingskabel, moet men een kabel gebruik conform de normen van het type H05VV-F of H05RR-F met een doorsnede 3 x 0,75 mm

Dit product is in overeenstemming met de EU-richtlijn 2012/19/UE. Deze informatieve notitie is uitsluitend gericht aan eigenaars van apparaten die presenteer het symbool van guur A op het etiket met de toegepaste technische gegevens op het product zelf (matriculair label): dit symbool geeft aan dat het product het is geclassiceerd volgens de huidige regelgeving, als elektrische of elektronische apparatuur en e Voldoet daarom aan Richtlijn 2012/19 / EU (AEEA), aan het einde van zijn eentje levensduur, moeten gescheiden van huishoudelijk afval worden behandeld, gratis aeveren op een apart verzamelpunt voor apparatuur elektrische en elektronische producten of retourneren aan de dealer bij aankoop van een nieuw, gelijkwaardig apparaat. De gebruiker is verantwoordelijk voor het toewijzen van de apparatuur aan het einde van het leven bestemde verzamelplaatsen, de sancties die door de huidige wetgeving afval. Passende gescheiden inzameling voor de daaropvolgende verzending van het apparaat voor de recycling, behandeling en milieuvriendelijke afvalverwerking draagt bij aan mogelijke negatieve effecten op het milieu en de volksgezondheid te voorkomen en bevordert het recycleren van de materialen die deel uitmaken van het product. Neem voor meer informatie over de beschikbare inzamelsystemen contact op met de plaatselijke afvalverwerkingsdienst of de winkel waar de aankoop is gedaan. De producenten en importeurs voldoen aan hun verantwoordelijkheid voor ii recycling, behandeling en milieuvriendelijke verwerking, hetzij rechtstreeks, hetzij door deel te nemen in een collectief systeem.
