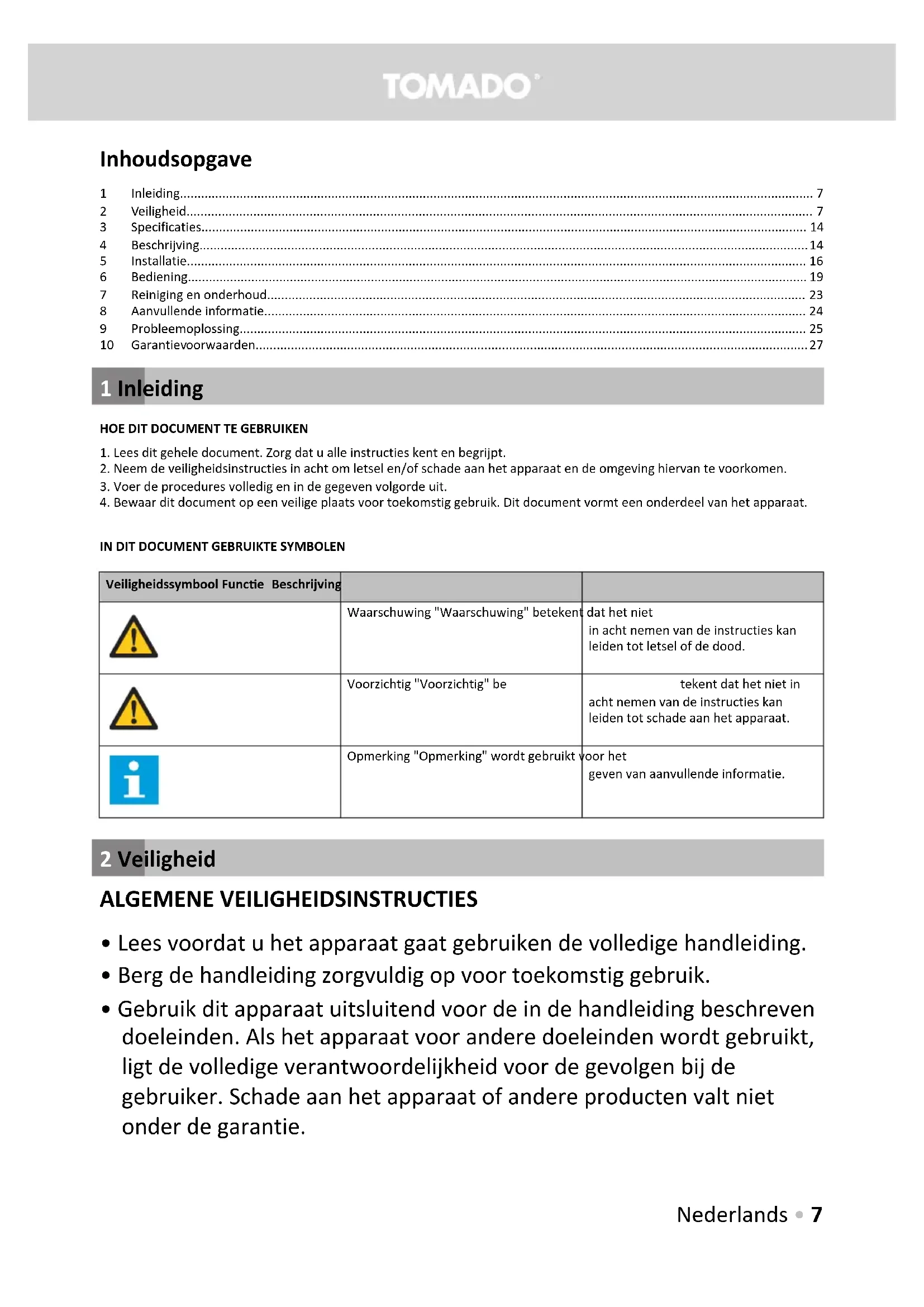

GEBRUIKSAANWIJZING TDW6001S Tomado

1. Lees dit gehele document. Zorg dat u alle instructies kent en begrijpt.

2. Neem de veiligheidsinstructies in acht om letsel en/of schade aan het apparaat en de omgeving hiervan te voorkomen.

3. Voer de procedures volledig en in de gegeven volgorde uit.

4. Bewaar dit document op een veilige plaats voor toekomstig gebruik. Dit document vormt een onderdeel van het apparaat.

IN DIT DOCUMENT GEBRUIKTE SYMBOLEN

Veiligheidssymbool Funce Beschrijving Waarschuwing "Waarschuwing" betekent dat het niet in acht nemen van de instructies kan leiden tot letsel of de dood. Voorzichtig "Voorzichtig" be tekent dat het niet in acht nemen van de instructies kan leiden tot schade aan het apparaat. Opmerking "Opmerking" wordt gebruikt voor het geven van aanvullende informatie. 2 Veiligheid ALGEMENE VEILIGHEIDSINSTRUCTIES

• Lees voordat u het apparaat gaat gebruiken de volledige handleiding.

• Berg de handleiding zorgvuldig op voor toekomstig gebruik.

• Gebruik dit apparaat uitsluitend voor de in de handleiding beschreven doeleinden. Als het apparaat voor andere doeleinden wordt gebruikt, ligt de volledige verantwoordelijkheid voor de gevolgen bij de gebruiker. Schade aan het apparaat of andere producten valt niet onder de garantie. Nederlands • 7• Bij het niet in acht nemen van de v eiligheidsinstructies en waarschuwingen stelt de fabrikant zich niet aansprakelijk voor eventuele hieruit voortkomende schade.

• Houd het apparaat buiten bereik van kinderen. Kinderen zijn niet altijd in staat om de mogelijke gevaren te begrijpen. Leer kinderen hoe ze op een verantwoorde manier met elektrische apparaten moeten omgaan.

• Dit apparaat mag niet worden gebruikt door kinderen van 0 tot 8 jaar. Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door personen met beperkte fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring of kennis, indien zij het apparaat onder toezicht gebruiken of zijn geïnstrueerd over het veilige gebruik ervan en zij de daaruit voortkomende gevaren begrijpen.

• Houd het apparaat en het netsnoer buiten bereik van kinderen jonger dan 8 jaar.

• Kinderen mogen geen reiniging en onderhoud uitvoeren.

• Laat kinderen niet met het apparaat spelen. AFLEVERING

• Controleer of de verpakking of het apparaat tijdens het transport beschadigd zijn.

• Neem een beschadigd apparaat niet in gebruik. Neem contact op met uw leverancier.

• Het verpakkingsmateriaal volgens de lokale milieuvoorschriften (laten) afvoeren.

• Houd het verpakkingsmateriaal buiten bereik van kinderen. Verstikkingsgevaar. INSTALLATIE

• Dit apparaat mag alleen door een erkende servicedienst worden geïnstalleerd en gerepareerd.

• Plaats en sluit het apparaat aan volgens de installatievoorschriften.

• Zorg dat het apparaat tijdens het plaatsen niet is aangesloten. 8 • Nederlands• Controleer of het aardingssysteem van de elektrische huisins tallatie volgens de voorschriften is aangesloten.

• Alle elektrische aansluitingen moeten overeenkomen met de waarden op het typeplaatje.

• Als het netsnoer beschadigd is, mag het alleen worden vervangen door de servicediensten van de fabrikant of door gelijkwaardig gekwalificeerde personen.

• Zorg dat het apparaat niet op het netsnoer staat.

• Gebruik geen verlengsnoer of meervoudige contactdoos voor de aansluiting. De netstekker moet gemakkelijk toegankelijk zijn na installatie van het apparaat.

• Buig de watertoevoer- en afvoerslangen of het netsnoer niet te veel tijdens de installatie. Zorg dat de watertoevoer- en afvoerslangen of het netsnoer niet vast komen te zitten.

• Laat het apparaat na het installeren de eerste keer zonder vaatwerk draaien.

HET APPARAAT PLAATSEN

• Kies bij het bepalen van de plaats van het apparaat een plaats waar u het apparaat makkelijk kunt inruimen en uitruimen.

• Plaats het apparaat niet op een locatie waar de temperatuur onder 0°C kan komen.

• Plaats het apparaat in de buurt van een waterkraan- en afvoer en een stopcontact. Houd er rekening mee dat de aansluitingen niet worden gewijzigd wanneer ze worden gemaakt.

• Houd het apparaat niet vast bij de deur of het bedieningspaneel om het te verplaatsen.

• Zorg dat de watertoevoer- en -afvoerslangen tijdens het plaatsen van het apparaat niet vast komen te zitten.

• Plaats het apparaat op een veilige locatie met een vlakke ondergrond.

• Zorg dat het apparaat waterpas en in balans is door de voeten te verstellen. Een juiste plaatsing van het apparaat betekent dat de deur eenvoudig kan worden geopend en gesloten. Nederlands • 9WATERAANSLUITING

• Controleer of de waterinstallatie in huis geschikt is voor de installatie van het apparaat.

• Installeer een filter bij de watertoevoer om schade aan het apparaat als gevolg van vervuiling door het water (zand, klei, roest, etc.) te voorkomen.

• Gebruik de nieuwe watertoevoerslang die bij het apparaat is geleverd. Laat water door de slang lopen voordat u de slang op het apparaat aansluit.

• Zorg dat u de watertoevoerslang rechtstreeks op de waterkraan aansluit. De druk van de waterkraan mag minimaal 0,03 MPa en maximaal 1 MPa bedragen. Installeer een drukreduceerventiel als de druk meer dan 1 MPa bedraagt.

• Draai na het aansluiten van het apparaat de waterkraan volledig open en controleer op lekken.

• Het apparaat is voorzien van een dubbelwandige aquastop. Het systeem sluit de watertoevoer automatisch af als de watertoevoerslang lekt en de ruimte tussen de wanden zich vult met water. Snijd niet in de aquastop en zorg dat de aquastop niet verdraaid of bekneld raakt.

• Gebruik geen afvoerslang die langer is dan 4 meter. Hierdoor wordt het vaatwerk mogelijk niet schoon. De fabrikant accepteert geen aansprakelijkheid.

• U kunt de waterafvoerslang direct op een afvoerpijp met een minimumdiameter van 4 cm aansluiten of de slang in de gootsteen laten lopen, waarbij u voorkomt dat u deze buigt of knikt. Het vrije uiteinde van de slang moet op een hoogte tussen 40 en 100 cm worden geplaatst en mag niet in water worden ondergedompeld.

• Het apparaat moet op de waterleiding worden aangesloten met behulp van de nieuw geleverde slangensets. Gebruik oude slangensets niet opnieuw. 10 • NederlandsELEKTRISCHE AANSLUITING

• Zorg dat de netstekker van het apparaat is aangesloten op een geaard stopcontact. De fabrikant is niet verantwoordelijk voor schade die voortvloeit uit het gebruik van het apparaat met een stopcontact dat niet geaard is.

• Zorg ervoor dat de spannings- en de frequentiewaarden voor de stroom overeenkomen met de waarden op het typeplaatje.

• Het elektrische systeem in uw huis moet zijn voorzien van een 16 A- zekering. Het apparaat is ontworpen voor aansluiting op 220-240 V ~50 Hz.

• Sluit het apparaat niet aan tijdens het plaatsen.

• Gebruik de meegeleverde netstekker.

• Het netsnoer van het apparaat mag alleen worden vervangen door een erkende servicedienst of een erkend elektricien. Gebeurt dit niet, dan kan dit leiden tot ongelukken.

• Haal om veiligheidsredenen de netstekker uit het stopcontact nadat een programma is beëindigd. Haal de netstekker niet met natte handen uit het stopcontact. Dit kan een elektrische schok veroorzaken.

• Trek altijd aan de netstekker zelf als u de netstekker uit het stopcontact haalt. Trek niet aan het netsnoer.

VEILIGHEIDSINSTRUCTIES VOOR BEDIENING

• Dit apparaat is bedoeld voor huishoudelijk gebruik en soortgelijke toepassingen, zoals in winkels, op kantoor en in andere werkomgevingen, op boerderijen, door klanten in motels, hotels en andere typen verblijfsomgevingen en in bed & breakfasts.

• Gebruik om veiligheidsredenen uitsluitend accessoires en reserveonderdelen van de fabrikant die geschikt zijn voor uw apparaat.

• Dit apparaat moet worden geaard om het risico van een elektrische schok in het geval van een fout of storing te voorkomen. Het apparaat heeft een geaard netsnoer met een geaarde netstekker. Sluit de Nederlands • 11netstekker alleen aan op een geaard stopcontact dat is geïnstalleerd volgens de lokale elektrische voorschriften.

• Verkeerd aansluiten van het netsnoer kan leiden tot een levensbedreigende situatie. Neem in geval van twijfel contact op met een gekwalificeerd elektricien of servicetechnicus.

• Breng geen wijzigingen aan de netstekker aan. Als de netstekker niet in het stopcontact past, neem dan contact op met een gekwalificeerd elektricien.

• Plaats geen zware voorwerpen op de geopende deur van het apparaat.

• Ga niet op de geopende deur van het apparaat staan. Het apparaat kan omvallen, hetgeen tot schade aan het apparaat kan leiden.

• Doe geen chemische oplosmiddelen in het apparaat. Er bestaat een kans op explosie.

• Reinig geen ongeschikt kunststof vaatwerk in het apparaat. Alleen vaatwerk voorzien van een merkteken dat aangeeft dat het vaatwasserbestendig is, kan in het apparaat worden gereinigd. Volg bij alle vaatwerk dat niet is voorzien van een dergelijk merkteken de aanwijzingen van de fabrikant op.

• Gebruik alleen vaatwasmiddelen, glansspoelmiddelen en zout bedoeld voor vaatwassers. De fabrikant is niet aansprakelijk voor schade als gevolg van het gebruik van ongeschikte producten.

• Houd vaatwasmiddelen en glansspoelmiddelen buiten bereik van kinderen.

• Houd kinderen uit de buurt van het apparaat wanneer de deur geopend is. Er kan nog reinigingsmiddel in het apparaat aanwezig zijn. Raadpleeg bij inslikken van reinigingsmiddel direct een arts en neem de verpakking mee.

• Sommige vaatwasmiddelen zijn sterk alkalisch en kunnen bij inslikken extreem gevaarlijk zijn. Vermijd contact met huid en ogen. Houd kinderen en huisdieren uit de buurt van het apparaat wanneer de deur geopend is. Controleer of het vaatwasmiddelreservoir leeg is na afloop van de wascyclus.

• Houd de deur gesloten. U kunt vallen. 12 • Nederlands• Zorg dat uw huid en ogen.niet in contact komen met het reinigingsmiddel.

• Zorg dat alle losse onderdelen van het apparaat juist zijn geplaatst.

• Open tijdens gebruik de deur van het apparaat niet. Er kan heet water uit het apparaat komen.

• Gebruik het apparaat niet voor andere doeleinden dan het wassen van vaatwerk.

• Gebruik het apparaat alleen in een vorstvrije ruimte.

• Verwijder de deur of deactiveer de vergrendeling wanneer u het apparaat afvoert of laat afvoeren. Zorg dat kinderen zichzelf niet kunnen opsluiten in een oud apparaat.

• Zorg dat het vaatwasmiddelreservoir leeg is na afloop van een wascyclus.

• Vul het zoutreservoir en het glansspoelmiddelreservoir voor het eerste gebruik en wanneer de indicatoren branden.

• Stel het zoutverbruik in voor gebruik.

• Koppel het apparaat los voor het reinigen van het apparaat of het uitvoeren van reparaties. Haal de stekker uit het stopcontact of zet de schakelaar in de meterkast op nul.

• Zorg dat lange en/of scherpe bestekdelen met de punt naar beneden in de bestekkorf of horizontaal in de bovenste korf of de besteklade worden geplaatst.

• Plaats geen voorwerpen in het apparaat die niet vaatwasserbestendig zijn.

• Vul een korf niet overmatig. De fabrikant is niet aansprakelijk voor schade aan het apparaat als gevolg van verplaatsing van een korf.

• Drink geen water uit het apparaat. Het water is niet geschikt voor consumptie.

• Defecten aan het apparaat moeten worden gerepareerd door een gekwalificeerd servicetechnicus. Reparaties die door andere personen worden uitgevoerd, vallen niet onder de garantie. Nederlands • 133 Specicaes ALGEMENE SPECIFICATIES Onderdeel Specicae Vrijstaand Ja Kleur bedieningspaneel Zilver Aantal sproeiarmen 2 Bovenste korf in hoogte verstelbaar Ja Maximum aantal couverts 12 Optie 'halve belading' Ja Timer [uren] 2-4-6-8 Aquastop Ja Type droogsysteem Actief TECHNISCHE SPECIFICATIES Onderdeel Specicae Nettogewicht [kg] 44 Brutogewicht [kg] 48 Totaal energieverbruik [W] 1930 Verwarmingsvermogen [W] 1800 Nominale spanning [V] / frequentie [Hz] 220-240 / 50 Watertoevoerdruk [MPa] 0,03 (0,3 bar) - 1 (10 bar) Stroom [A] 10 Lengte netsnoer [m] 1,50 Type stekker EU/TR Type aansluiting toevoerslang 3/4 inch, binnendraad Positie toevoerslang Linksachter Lengte toevoerslang [m] 1,50 Positie afvoerslang Linksachter Lengte afvoerslang [m] 1,40 4 Beschrijving BEOOGD GEBRUIK Het apparaat is ontworpen voor het reinigen van vaatwerk. Gebruik het apparaat niet voor andere doeleinden dan beschreven in dit document. 14 • NederlandsVRIJSTAANDE VAATWASSER (Figuur1) A Bedieningspaneel B Bovenste korf C Onderste korf D Typeplaatje E Vaatwas- en glansspoelmiddelreservoir F Bestekkorf G Zoutreservoir H Filters I Onderste sproeiarm J Bovenste sproeiarm Onderdeel Funce Bedieningspaneel Zie paragraaf 'Bedieningspaneel'. Bovenste korf Zie paragraaf 'Het apparaat inruimen'. Onderste korf Zie paragraaf 'Het apparaat inruimen'. Typeplaatje Weergeven van de specificaties van het apparaat. Vaatwas- en glansspoelmiddelreservoir Reservoir voor vaatwasmiddel en glansspoelmiddel. Bestekkorf Zie paragraaf 'Het apparaat inruimen'. Zoutreservoir Reservoir voor zout. Filters Apparaat vrijhouden van vervuiling. Onderste sproeiarm Reinigen van het vaatwerk in de onderste korf. Bovenste sproeiarm Reinigen van het vaatwerk in de bovenste korf. BEDIENINGSPANEEL (Figuur2) A Aan/uit-knop B Programmakeuzeknop C Programma's D Uitstelindicator - 2 uur E Uitstelindicator - 4 uur F Uitstelindicator - 6 uur G Uitstelindicator - 8 uur H Timerknop I Start/pauze-knop J Kinderslotknop K Kinderslotindicator L Waterkraanindicator M Zoutindicator N Glansspoelmiddelindicator O Indicator 'halve belading' P Knop 'halve belading' Onderdeel Funce Aan/uit-knop Starten of stoppen van het apparaat. Programmakeuzeknop Selecteren van een programma. Programma's Weergeven van een overzicht van de beschikbare programma's. Zie paragraaf 'Programma's'. Uitstelindicator - 2 uur Aangeven dat de starttijd van een programma 2 uur wordt uitgesteld. Uitstelindicator - 4 uur Aangeven dat de starttijd van een programma 4 uur wordt uitgesteld. Uitstelindicator - 6 uur Aangeven dat de starttijd van een programma 6 uur wordt uitgesteld. Uitstelindicator - 8 uur Aangeven dat de starttijd van een programma 8 uur wordt uitgesteld. Timerknop Uitstellen van de start van een programma. Start/pauze-knop Starten of pauzeren van een programma. Nederlands • 15Onderdeel Funce Kinderslotknop Vergrendelen van de knoppen op het bedieningspaneel, behalve de aan/uit-knop. Houd de kinderslotknop 3 seconden ingedrukt om de knoppen op het bedieningspaneel te vergrendelen of ontgrendelen. Kinderslotindicator Aangeven dat het kinderslot is ingeschakeld. Waterkraanindicator Aangeven dat de waterkraan dicht is. Zoutindicator Aangeven dat het zoutniveau laag is. De indicator brandt wanneer het zoutreservoir bijna leeg is. Glansspoelmiddelindicator Aangeven dat het glansspoelmiddelniveau laag is. De indicator brandt wanneer het glansspoelmiddelreservoir bijna leeg is. Indicator 'halve belading' Aangeven dat de optie 'halve belading' is geselecteerd. Knop 'halve belading' Verkorten van de duur van het geselecteerde programma. Dit vermindert het energie- en waterverbruik. PROGRAMMA'S Pictogram Naam Beschrijving Tijd [min.] Intensief Programma voor sterk vervuild vaatwerk. 205 Basis Programma voor normaal vervuild vaatwerk. 175 Eco Dagelijks programma voor normaal vervuild vaatwerk. Het programma duurt langer, maar verbruikt minder water en warmt langzaam op voor een lager energieverbruik.

Snel 90 min. Kort programma voor normaal vervuild vaatwerk. 90 Delicaat Programma voor normaal vervuild, delicaat vaatwerk. 120 Snel 30 min. Kort programma voor licht vervuild vaatwerk, zoals kopjes en glazen.

Opmerking: Het eco-programma is geschikt voor het reinigen van normaal bevuild vaatwerk. Dit is het meest efficiënte programma door een combinatie van energie- en waterverbruik en voldoet aan de EU-wetgeving op het gebied van ecologisch ontwerp. 5 Installae

HET APPARAAT PLAATSEN

• Lees voordat u de verpakking gaat verwijderen en het apparaat gaat plaatsen de waarschuwingsteksten op de verpakking.

• Zorg voor enige ruimte rondom het apparaat voor eenvoudig reinigen. 16 • Nederlands• Plaats het apparaat niet op het netsnoer.

• Kies bij het bepalen van de plaats van het apparaat een plaats waar u het apparaat makkelijk kunt inruimen en uitruimen.

• Plaats het apparaat niet op een locatie waar de temperatuur onder 0°C kan komen.

• Plaats het apparaat in de buurt van een waterkraan- en afvoer en een stopcontact. Houd er rekening mee dat de aansluitingen niet worden gewijzigd wanneer ze worden gemaakt.

• Houd het apparaat niet vast bij de deur of het bedieningspaneel om het te verplaatsen.

Voorzichg: Zorg dat de watertoevoer- en -afvoerslangen tijdens het plaatsen van het apparaat niet vast komen te zitten.

• Plaats het apparaat op een veilige locatie met een vlakke ondergrond.

• Plaats het apparaat niet dicht in de buurt van een koelkast.

• Zorg dat het apparaat waterpas en in balans is door de voeten te verstellen. Een juiste plaatsing van het apparaat betekent dat de deur eenvoudig kan worden geopend en gesloten. WATERAANSLUITING

• Controleer of de waterinstallatie in huis geschikt is voor de installatie van het apparaat.

• Installeer een filter bij de watertoevoer om schade aan het apparaat als gevolg van vervuiling door het water (zand, klei, roest, etc.) te voorkomen.

Waarschuwing: Gebruik de nieuwe watertoevoerslang die bij het apparaat is geleverd.

Waarschuwing: Laat water door de slang lopen voordat u de slang op het apparaat aansluit.

• Het apparaat moet op de waterleiding worden aangesloten met behulp van de nieuw geleverde slangensets. Gebruik oude slangensets niet opnieuw.

Waarschuwing: Zorg dat u de watertoevoerslang rechtstreeks op de waterkraan aansluit. De druk van de waterkraan mag minimaal 0,03 MPa en maximaal 1 MPa bedragen. Installeer een drukreduceerventiel als de druk meer dan 1 MPa bedraagt.

Voorzichg: Draai na het aansluiten van het apparaat de waterkraan volledig open en controleer op lekken.

• Voorzichg: Het apparaat is voorzien van een dubbelwandige aquastop. Het systeem sluit de watertoevoer automatisch af als de watertoevoerslang lekt en de ruimte tussen de wanden zich vult met water. Snijd niet in de aquastop en zorg dat de aquastop niet verdraaid of bekneld raakt.

Opmerking: Gebruik geen afvoerslang die langer is dan 4 meter. Hierdoor wordt het vaatwerk mogelijk niet schoon. De fabrikant accepteert geen aansprakelijkheid.

• Houd rekening met de markering op het apparaat. Als het apparaat van de markering '25' is voorzien, betekent dit dat de watertemperatuur van het koude water maximaal 25°C mag zijn. ELEKTRISCHE AANSLUITING

Waarschuwing: Zorg dat de stekker van het apparaat is aangesloten op een geaard stopcontact. De fabrikant is niet verantwoordelijk voor schade die voortvloeit uit het gebruik van het apparaat met een stopcontact dat niet geaard is. Uitsluitend een erkende elektricien mag een geaard stopcontact installeren, als dit niet aanwezig is.

• Zorg ervoor dat de spannings- en de frequentiewaarden voor de stroom overeenkomen met de waarden op het typeplaatje.

Waarschuwing: Het elektrische systeem in uw huis moet zijn voorzien van een 10-16 A-zekering. Het apparaat is bedoeld voor aansluiting op 220-240 V ~50 Hz. Nederlands • 17• Sluit het apparaat niet aan tijdens het plaatsen.

Voorzichg: Gebruik de meegeleverde stekker.

• Het netsnoer van het apparaat mag alleen worden vervangen door een erkende servicedienst of een erkend elektricien. Gebeurt dit niet, dan kan dit leiden tot ongelukken.

Voorzichg: Haal om veiligheidsredenen de stekker uit het stopcontact nadat een programma is beëindigd. Haal de stekker niet met natte handen uit het stopcontact. Dit kan een elektrische schok veroorzaken.

Voorzichg: Trek altijd aan de stekker zelf als u de stekker uit het stopcontact haalt. Trek niet aan het netsnoer.

Waarschuwing: Het apparaat is ingesteld op werking met 220-240 V. Sluit bij een netvoeding van 110 V een 110/220 V en 3000 W transformator tussen de elektrische aansluiting aan.

HET APPARAAT ONDER EEN WERKBLAD PLAATSEN

Waarschuwing: Het werkblad moet stabiel zijn. Voorzichg: Con troleer of de bedrading en het loodgieterswerk geschikt zijn voor plaatsing van het apparaat onder een werkblad. Voorzichg: Controleer of voldoende ruimte onder het werkblad aanwezig is voor plaatsing van het apparaat. Het apparaat voorbereiden Om het apparaat onder een werkblad te kunnen plaatsen, moet het bovenpaneel worden verwijderd.

1. Verwijder de schroeven aan de achterzijde van het bovenpaneel.

2. Duw het paneel ongeveer 1 cm naar achteren.

3. Hef het paneel op om het te verwijderen.

Het apparaat installeren

1. Lijn het apparaat met het werkblad uit door de voeten af te stellen.

Controleer of het apparaat waterpas staat.

2. Duw het apparaat in de juiste positie. Zie de afmetingen in de figuur.

Voorzichg: Pas op dat u zich tijdens het plaatsen van het apparaat de slangen niet plet of knikt. Opmerking: De minimumhoogte A (820 mm) is geschikt voor apparaten zonder vilten laag aan de bovenzijde. De minimumhoogte B (830 mm) is geschikt voor apparaten met een vilten laag aan de bovenzijde en een tweede korf. (Figuur3) (Figuur4) (Figuur5) 18 • NederlandsHET APPARAAT AANSLUITEN

1. Sluit de afvoerslang direct op de afvoeropening of de sifon aan. De aansluiting moet een minimumhoogte

van 50 cm hebben en een maximumhoogte van 110 cm. Zie de figuur.

2. Zorg dat afvoerslang niet lager dan het apparaat hangt. Zie de figuur.

1. Controleer of de elektriciteits- en watertoevoeraansluitingen van het apparaat overeenkomen met de waarden zoals

vermeld in de installatie-instructies.

2. Verwijder alle verpakkingsmateriaal uit het apparaat.

3. Vul het zoutreservoir. Zie paragraaf

'Het zoutreservoir vullen'.

4. Vul het glansspoelmiddelreservoir. Zie paragraaf

Voor een goed resultaat heeft het apparaat zacht (minder kalkhoudend) water nodig. Zout wordt gebruikt om het water te verzachten en het voorkomt witte kalkresten op uw vaatwerk en de binnenkant van het apparaat. Voorzichg: Gebruik uitsluitend zout dat geschikt is voor vaatwassers. Gebruik geen keukenzout. Opmerking: Vul het zoutreservoir wanneer de zoutindicator op het bedieningspaneel brandt.

1. Verwijder de onderste korf.

2. Draai de dop (A) van het zoutreservoir linksom om hem te verwijderen.

3. Vul het zoutreservoir met water.

Opmerking: U hoeft alleen voor het eerste gebruik van het apparaat het zoutreservoir met water te vullen.

4. Plaats een trechter in de opening van het zoutreservoir.

5. Vul het reservoir met zout tot het overloopniveau.

6. Plaats de dop op het zoutreservoir.

Voorzichg: Verwijder gemorst zout onmiddellijk en laat een volledig programma draaien om corrosie van het apparaat te voorkomen.

HET ZOUTVERBRUIK INSTELLEN

Het zoutverbruik van het apparaat is afhankelijk van de waterhardheid. Stel het zoutverbruik in volgens de informatie in paragraaf 'Instellingen waterhardheidsniveau (zoutverbruik)'. Opmerking: Neem contact op met uw lokale waterbedrijf om het waterhardheidsniveau in uw regio te controleren. (Figuur6) (Figuur7) (Figuur8) (Figuur9) (Figuur10) Nederlands • 19Opmerking: Het waterhardheidsniveau van het apparaat is standaard ingesteld op niveau H3.

1. Druk op de aan/uit-knop om het apparaat te starten.

2. Druk binnen 1 minuut na het starten van het apparaat op de programmakeuzeknop en houd deze ingedrukt.

3. Druk nogmaals op de programmakeuzeknop om het waterhardheidsniveau te wijzigen.

4. Druk op de aan/uit-knop om de instelling te bevestigen.

HET VAATWASMIDDELRESERVOIR VULLEN

Waarschuwing: Bewaar vaatwasmiddel buiten bereik van kinderen op een koele en droge plaats. Voorzichg: Gebruik uitsluitend vaatwasmiddel dat geschikt is voor vaatwassers. Voorzichg: Plaats geen vaatwastablet in de bestekkorf. Gebruik uitsluitend het vaatwasmiddelreservoir. Opmerking: Vaatwasmiddel is verkrijgbaar in poeder, gel en tabletten en ook verkrijgbaar als een gecombineerd product (met zout en/of glansspoelmiddel). Gecombineerde producten geven alleen voldoende resultaat onder bepaalde omstandigheden. Neem de aanwijzingen op de verpakking in acht.

1. Vul het vaatwasmiddelreservoir voordat u het apparaat start.

2. Druk op de vergrendeling (A) om het vaatwasmiddelreservoir te openen.

3. Vul het grote reservoir (B) met vaatwasmiddel. In geval van ernstig bevuild vaatwerk kunt u ook

vaatwasmiddel in het kleinere reservoir (C) toevoegen. Voorzichg: Het vaatwasmiddelreservoir heeft een capaciteit van 40 gram. Vul het vaatwasmiddelreservoir niet overmatig. Dit kan ertoe leiden dat het vaatwasmiddel slecht oplost en uw glaswerk beschadigen.

4. Sluit het vaatwasmiddelreservoir.

5. Selecteer een programma.

Glansspoelmiddel wordt gebruikt om sporen van waterdruppels op schoon vaatwerk te voorkomen en verhoogt de droogprestaties. Voorzichg: Gebruik uitsluit end glansspoelmiddel dat geschikt is voor vaatwassers. Opmerking: Vul het glansspoelmiddelreservoir wanneer de glansspoelmiddelindicator op het bedieningspaneel brandt.

1. Draai de dop (A) linksom om het glansspoelmiddelreservoir te openen.

(Figuur11) (Figuur12) (Figuur13) 20 • Nederlands2. Vul het reservoir (B) met glansspoelmiddel tot het niveau 'MAX'. Voorzichg: Verwijder gemorst glansspoelmiddel onmiddellijk. Gemorst glansspoelmiddel kan extreme schuimvorming veroorzaken, hetgeen kan leiden tot lekken.

Als zich na een w ascyclus watervlekken op uw vaatwerk vormen, moet u het glansspoelmiddelverbruik verhogen. Als zich na een wascyclus blauwe vlekken op uw vaatwerk vormen, moet u het glansspoelmiddelverbruik verlagen.

1. Verwijder de dop.

2. Draai de draaischijf om het niveau van het glansspoelmiddelverbruik te wijzigen.

Bij instelling op een laag getal verbruikt het apparaat minder glansspoelmiddel. Bij instelling op een hoog getal verbruikt het apparaat meer glansspoelmiddel.

Het op de juiste wijze in het apparaat plaatsen van vaatwerk heeft een positief effect op het energieverbruik en de was- en droogprestaties van uw apparaat. U kunt vaatwerk in de bestekkorf, de bovenste korf en de onderste korf plaatsen. Voorzichg: Zorg dat u het apparaat zodanig inruimt dat het vaatwerk de bovenste en onderste sproeiarm niet blokkeert. Als de sproeiarmen geblokkeerd zijn, kunnen ze tijdens het wassen niet draaien. De bestekkorf inruimen De bestekkorf is ontworpen voor het inruimen van bestek. Waarschuwing: Plaats scherpe bestekdelen, zoals messen en vorken, met de punt naar beneden in de bestekkorf om letsel te voorkomen. Voorzichg: Zorg dat er geen bestekdelen uit de onderkant van de korf steken.

1. Plaats het bestek een voor een in een compartiment van de bestekkorf om te zorgen dat de

sproeiarmen alle bestekdelen kunnen bereiken. De bovenste korf inruimen De bovenste korf is ontworpen voor het inruimen van kopjes en schoteltjes, kleine kommen en glazen. U kunt zowel de hoogte van de bovenste korf als de hoogte van de rekken van de bovenste korf aanpassen om meer ruimte te creëren.

1. Pas indien nodig de hoogte van de rekken van de bovenste korf aan. Zie paragraaf

'De hoogte van de rekken van de bovenste korf aanpassen'

2. Pas indien nodig de hoogte van de bovenste korf aan. Zie paragraaf

'De hoogte van de bovenste korf aanpassen'.

3. Plaats het vaatwerk in de bovenste korf.

4. Zorg dat u wijnglazen en glazen met een lange voet tegen de rand van de korf, het rek of de glazen steun legt.

Voorzichg: Plaats geen wijnglazen en glazen met een lange voet tegen andere items om schade aan de glazen te voorkomen.

5. Plaats lang, klein kookgerei, zoals houten lepels, in het midden van de bovenste korf.

(Figuur14) (Figuur15) (Figuur16) Nederlands • 21De onderste korf inruimen De onderste korf is ontworpen voor het inruimen van pannen (met lange handgrepen), deksels, borden en slakommen. De onderste korf biedt ook ruimte voor de bestekkorf.

1. Plaats het vaatwerk in de onderste korf.

DE HOOGTE VAN DE REKKEN VAN DE BOVENSTE KORF AANPASSEN De rekken kunnen omhoog worden verplaatst om meer ruimte in de bovenste korf te creëren, bijvoorbeeld om glazen van verschillende grootte onder de rekken te plaatsen of om bestekdelen op de rekken te plaatsen.

1. Beweeg de rekken (A) omhoog of omlaag.

DE HOOGTE VAN DE BOVENSTE KORF AANPASSEN De volledige bovenste korf kan worden verplaatst om meer ruimte in de bovenste korf of de onderste korf te creëren. Als de bovenste korf in de bovenste positie staat, kunt u grote items, zoals pannen en grote borden, in de onderste korf plaatsen. Als de bovenste korf in de onderste positie staat, kunt u grote borden in de bovenste korf plaatsen.

1. Trek de bovenste korf naar buiten.

2. Verwijder de bovenste korf (A).

3. Plaats de bovenste korf (A):

a. Plaats de bovenste geleiders in de geleiderails om de korf in de onderste positie (B) te plaatsen. b. Plaats de onderste geleiders in de geleiderails om de korf in de bovenste positie (C) te plaatsen.

4. Duw de bovenste korf naar binnen.

HET APPARAAT STARTEN

1. Sluit de deur van het apparaat.

2. Druk op de aan/uit-knop om het apparaat te starten. De programma-indicator gaat branden.

EEN PROGRAMMA KIEZEN

Opmerking: Zie paragraaf 'Programma's' voor een overzicht van de programma's.

1. Gebruik de programmakeuzeknop om een programma te kiezen.

2. Gebruik indien nodig de timerknop om de starttijd van het programma uit te stellen. Zie paragraaf

'Het programma uitstellen'

3. Druk op de start/pauze-knop om het programma te starten.

HET PROGRAMMA WIJZIGEN

Opmerking: U kunt het programma uitsluitend kort na het starten van het apparaat wijzigen.

1. Druk op de start/pauze-knop om het programma tijdelijk stop te zetten.

2. Houd de programmakeuzeknop 3 seconden ingedrukt om de programmakeuzemodus te starten.

3. Druk op de programmakeuzeknop om het programma te wijzigen.

4. Druk op de start/pauze-knop om het geselecteerde programma te starten.

Het nieuw geselecteerde programma zal de loop van het eerder geselecteerde programma hervatten. (Figuur17)(Figuur18) (Figuur19) (Figuur20) (Figuur21) 22 • NederlandsHET PROGRAMMA UITSTELLEN Opmerking: De starttijd van een programma kan 2, 4, 6 of 8 uur worden uitgesteld.

1. Druk op de timerknop om de starttijd van een programma uit te stellen. Iedere keer dat u op de knop drukt, gaat de

indicator voor het volgende uitstelinterval branden.

2. Druk nogmaals op de timerknop om het uitstel van de starttijd te verlengen of om de timer te annuleren.

Het programma start wanneer de timer is afgelopen.

HET APPARAAT STOPPEN

Opmerking: Het apparaat is 40 tot 45 minuten stil tijdens het droogproces. Opmerking: Een zoemer klinkt vijf keer wanneer het programma is afgelopen.

2. Wacht enkele minuten voordat u het apparaat uitruimt. Het vaatwerk is zeer heet en kan breken.

3. Druk op de aan/uit-knop om het apparaat uit te schakelen.

7 Reiniging en onderhoud

HET APPARAAT REINIGEN

Voorzichg: Zorg dat het apparaat is uitgeschakeld. Opmerking: Als u het apparaat regelmatig reinigt, zal dit de levensduur verlengen.

1. Reinig de buitenkant van het apparaat. Gebruik een vochtige doek.

2. Reinig de afdichtingen van de deur. Gebruik een zachte doek.

3. Reinig de binnenkant van het apparaat in geval van sterke vervuiling:

a. Vul het vaatwasmiddelreservoir met een speciaal reinigingsmiddel voor vaatwassers. b. Selecteer een programma met een hoge temperatuur. c. Start het programma.

Het filtersysteem van het apparaat bestaat uit drie componenten: het hoofdfilter, het microfilter en de zeef. Reinig de filters wekelijks. Waarschuwing: Gebruik het apparaat niet zonder het filtersysteem. Nederlands • 23Opmerking: Schone filters zorgen dat uw apparaat op de juist wijze werkt.

1. Verwijder de onderste korf.

2. Draai het hoofdfilter (A) linksom om het te verwijderen.

t microfilter en de zeef zijn aan het hoofdfilter bevestigd.

3. Verwijder het microfilter (A) uit het filterhuis (B).

4. Draai het hoofdfilter (A) linksom om het te verwijderen.

5. Reinig het hoofdfilter, het microfilter en de zeef. Gebruik warm water en een afwasborstel.

7. Plaats het hoofdfilter in het microfilter. Zorg dat de markeringen zijn uitgelijnd.

8. Plaats het hoofdfilter in de zeef.

9. Draai het hoofdfilter (A) rechtsom om het te bevestigen.

Voorzichg: Zorg dat de filters juist zijn geplaatst. Het verkeerd plaatsen van de filters heeft invloed op de maximale prestaties van het apparaat.

DE SPROEIARMEN REINIGEN

1. Verwijder de bovenste en onderste korf.

2. Verwijder de moer (A).

3. Verwijder de bovenste sproeiarm (B).

4. Trek de onderste sproeiarm (C) omhoog om hem te verwijderen.

5. Reinig de sproeiarmen. Gebruik warm water.

6. Installeer de onderste sproeiarm (C).

7. Installeer de bovenste sproeiarm (B).

8. Draai de moer (A) vast.

8 Aanvullende informae INSTELLINGEN WATERHARDHEIDSNIVEAU (ZOUTVERBRUIK) Niveau Duitse hardheid [dH] Franse hardheid [dF] Britse hardheid [dE] Programmakeuzeknop aan H1 0-5 0-9 0-6 Snel 30 min., aan H2 6-11 10-20 7-14 Delicaat, aan H3 12-17 21-30 15-21 Delicaat en Snel 30 min., aan H4 18-22 31-40 22-28 Snel 90 min., aan H5 23-34 41-60 29-42 Snel 90 min. en Snel 30 min., aan H6 35-50 61-90 43-63 Snel 90 min. en Delicaat, aan (Figuur22) (Figuur23) (Figuur24) (Figuur25) (Figuur26) (Figuur27) 24 • Nederlands9 Probleemoplossing

ALGEMENE PROCEDURE VOOR PROBLEEMOPLOSSING

1. Probeer aan de hand van de tabel voor het oplossen van problemen en de foutcodes een oplossing voor het probleem te

2. Neem contact op met de Tomado-servicedienst als de foutcode steeds opnieuw verschijnt.

PROBLEEMOPLOSSINGSTABEL Probleem Mogelijke oorzaak Mogelijke oplossing Het apparaat start niet. De stekker is niet aangesloten. Sluit de stekker aan. Er is een probleem met de zekering. Controleer de meterkast. Er is geen watertoevoer. Draai de waterkraan open. De deur van het apparaat is open. Sluit de deur. Het apparaat is uitgeschakeld. Start het apparaat. Zie paragraaf 'Het apparaat starten'

De watertoevoerslang en filters zijn verstopt. Zorg dat de watertoevoerslang en de filters niet verstopt zijn. Het vaatwasmiddelreservoir bevat resten vaatwasmiddel. Het vaatwasmiddelreservoir is gevuld terwijl het reservoir nog vochtig was. Zorg dat u het vaatwasmiddelreservoir vult als het droog is. Het apparaat bevat water wanneer het programma is afgelopen. De afvoerslang is verstopt of verdraaid.

• Zorg dat de afvoerslang niet verstopt is.

• Zorg dat de afvoerslang niet verdraaid is. De filters zijn verstopt. Reinig de filters. Zie paragraaf 'De lters reinigen'

Het programma is niet afgelopen. Wacht tot het programma is afgelopen. Een zoemer klinkt vijf keer wanneer het programma is afgelopen. Het apparaat stopt tijdens een programma. Er is een stroomstoring. Zorg dat er stroom is. Er is een storing in de watertoevoer. Zorg dat er watertoevoer is. Het programma is gepauzeerd. Start het programma. Het apparaat maakt ongebruikelijke geluiden tijdens een programma. Het apparaat is niet juist ingeruimd. Zorg dat u het apparaat juist inruimt. Zie paragraaf 'Het apparaat inruimen'. Een van de sproeiarmen raakt het vaatwerk. Zorg dat u het apparaat juist inruimt. Zie paragraaf 'Het apparaat inruimen'. Er blijven voedselresten achter op het vaatwerk. Het apparaat is niet juist ingeruimd en de sproeiarmen kunnen niet alle vaatwerk bereiken. Zorg dat u het apparaat juist inruimt. Zie paragraaf 'Het apparaat inruimen'. De bestekkorf is overvol. Zorg dat u het apparaat juist inruimt. Zie paragraaf 'Het apparaat inruimen'. Het vaatwerk is te dicht tegen elkaar aan geplaatst. Zorg dat u het apparaat juist inruimt. Zie paragraaf 'Het apparaat inruimen'. De hoeveelheid vaatwasmiddel is onvoldoende. Zorg dat u het vaatwasmiddelreservoir met voldoende vaatwasmiddel vult. Zie paragraaf 'Het vaatwasmiddelreservoir vullen'

Nederlands • 25Probleem Mogelijke oorzaak Mogelijke oplossing Het geselecteerde programma is niet geschikt voor het ingeruimde vaatwerk. Kies een geschikt programma. Zie paragraaf 'Programma's'. Een van de sproeiarmen is verstopt. Reinig de sproeiarmen. Zie paragraaf 'De sproeiarmen reinigen'

De filters zijn verstopt. Reinig de filters. Zie paragraaf 'De lters reinigen'

De filters zijn niet juist geplaatst. Zorg dat u de filters juist plaatst. De waterafvoerpomp is verstopt. Zorg dat de waterafvoerpomp niet verstopt is. Er zitten witte vlekken op het vaatwerk. De hoeveelheid vaatwasmiddel is onvoldoende. Zorg dat u het vaatwasmiddelreservoir met voldoende vaatwasmiddel vult. Zie paragraaf 'Het vaatwasmiddelreservoir vullen'

Het glansspoelmiddelverbruik is te laag ingesteld. Pas het glansspoelmiddelverbruik aan. Zie paragraaf 'Het glansspoelmiddelverbruik instellen'

Het waterhardheidsniveau is hoog en er wordt geen zout gebruikt. Vul het zoutreservoir. Zie paragraaf 'Het zoutreservoir vullen'

De waterhardheid is te laag ingesteld, wat invloed heeft op het zoutverbruik. Pas het zoutverbruik aan. Zie paragraaf 'Het zoutverbruik instellen'. De dop van het zoutreservoir is niet juist gesloten. Zorg dat de dop van het zoutreservoir goed is aangedraaid. Het vaatwerk is niet droog. Het geselecteerde programma bevat geen droogproces. Kies een programma met droogproces. Zie paragraaf 'Programma's'. Het glansspoelmiddelverbruik is te laag ingesteld. Pas het glansspoelmiddelverbruik aan. Zie paragraaf 'Het glansspoelmiddelverbruik instellen'

Het apparaat is te snel uitgeruimd nadat het programma is afgelopen. Wacht na afloop van het programma enkele minuten voordat u het apparaat uitruimt. Er zitten roestvlekken op het vaatwerk. De kwaliteit van het roestvrijstalen vaatwerk is onvoldoende. Zorg dat u alleen vaatwasserbestendig vaatwerk in het apparaat reinigt. Het zoutverbruik is te hoog ingesteld. Pas het zoutverbruik aan. Zie paragraaf 'Het zoutverbruik instellen'. De dop van het zoutreservoir is niet juist gesloten. Zorg dat de dop van het zoutreservoir goed is aangedraaid. Gemorst zout tijdens het vullen van het zoutreservoir is niet onmiddellijk verwijderd. Zorg dat u gemorst zout onmiddellijk verwijdert en draai een volledig programma om corrosie te voorkomen. De watertoevoer is vervuild. Controleer de watertoevoer. FOUTCODES De foutcodes worden op de display van het bedieningspaneel weergegeven. 26 • NederlandsProgrammakeuzeknop Mogelijke oorzaak Mogelijke oplossing Snel 30 min., knippert Er is onvoldoende watertoevoer.

• Zorg dat de waterkraan volledig open gedraaid is en dat de watertoevoer niet wordt geblokkeerd.

• Draai de waterkraan dicht, verwijder de watertoevoerslang en controleer of de slang verstopt is.

• Start het apparaat opnieuw.
