Producttype	Koolmonoxidemelder (CO)
Merk	Alecto
Model	COA4010
Voeding	1 lithiumbatterij 3V CR17450 (niet apart vervangbaar)
Levensduur batterij	Ongeveer 10 jaar (120 maanden)
Sensor	Elektrochemisch voor CO (niet vervangbaar)
Alarmdrempels	30 ppm (geen alarm binnen 120 min), 50 ppm (alarm tussen 60 en 90 min), 100 ppm (10 tot 40 min), 300 ppm (binnen 3 min)
Geluidsniveau	> 85 dB op 3 meter
Bedrijfstemperatuur	-10 °C tot +40 °C
Bedrijfsvochtigheid	30 % tot 93 % RV
Stroomverbruik standby	< 6,79 μA
Stroomverbruik alarm	< 37,9 mA
Type (volgens EN50291)	Type B
Hush-functie (demping)	Ja, tot 8 min (voor CO < 200 ppm)
Wekelijkse test	Aanbevolen via TEST-knop
Onderhoud	Maandelijkse reiniging met zachte borstel of stofzuiger; geen chemicaliën gebruiken
Led-indicatoren	Groen (werking), Geel (fout/lege batterij), Rood (alarm)
Installatie	Muur of plafond, minimaal 60 cm van muren en plafonds, op 1-3 m van verbrandingstoestellen
Levensduur product	10 jaar (vervang het hele apparaat na deze datum)
Norm	EN50291
Garantie	Niet gespecificeerd

Veelgestelde vragen - COA4010 ALECTO

Wat detecteert de COA4010?

De COA4010 detecteert alleen koolmonoxide (CO), een kleurloos, geurloos en giftig gas dat ontstaat bij onvolledige verbranding.

Waar installeer ik de koolmonoxidemelder?

Installeer hem in elke ruimte met een verbrandingstoestel, op 1-3 meter van het toestel, minimaal 60 cm van muren en plafonds. In slaapkamers plaats je hem op ademhoogte. Vermijd vochtige, stoffige plaatsen of achter gordijnen.

Hoe test ik de melder?

Druk kort op de TEST-knop. De POWER-, FAULT- en ALARM-leds gaan branden, vervolgens maakt de melder 4 pieptonen en knippert het rode lampje. Test minstens één keer per maand.

Wat te doen bij alarm?

Negeer het alarm nooit. Open onmiddellijk deuren en ramen, ga naar buiten in de frisse lucht en zorg dat iedereen het gebouw heeft verlaten. Neem contact op met een professionele installateur om de verbrandingstoestellen te controleren. Ga pas weer naar binnen na het luchten en het oplossen van de oorzaak.

Hoe schakel ik het alarm tijdelijk uit (Hush-functie)?

Als de CO-concentratie lager is dan 200 ppm, druk dan 2 seconden op de TEST-knop. Het alarm stopt tot 8 minuten. Boven 200 ppm is de Hush-functie niet beschikbaar.

Wat is de levensduur van de batterij?

De lithiumbatterij CR17450 heeft een levensduur van ongeveer 10 jaar. Wanneer het gele FAULT-lampje knippert en de melder elke 50 seconden piept, vervang dan het hele apparaat (batterijen zijn niet apart vervangbaar).

Wat betekent het knipperende gele lampje?

Een knipperend geel lampje duidt op een storing: lege batterij (1 piep elke 50 s) of sensor defect (2 piepen elke 45 s). Als het gele lampje na 24 uur in de buitenlucht blijft branden, moet de melder worden vervangen.

Kan de melder vals alarm geven?

Ja, sommige chemische gassen (alcohol, oplosmiddelen, spuitbussen, enz.) kunnen vals alarm veroorzaken of de sensor beschadigen. Gebruik deze producten niet in de buurt.

Wanneer moet ik de melder vervangen?

De melder moet worden vervangen na 10 jaar (einddatum aangegeven met 'End' op het display) of bij een aanhoudende sensorstoring. Probeer hem niet zelf te repareren.

Vervangt de koolmonoxidemelder een rookmelder?

Nee, de koolmonoxidemelder vervangt een rook- of brandmelder niet. Hij is specifiek voor koolmonoxide en moet als aanvulling worden gebruikt.

GEBRUIKSAANWIJZING COA4010 ALECTO

NL - GEBRUIKSAANWIJZING

FR - MODE D'EMPLOI

D - ANLEITUNG

EN - MANUAL

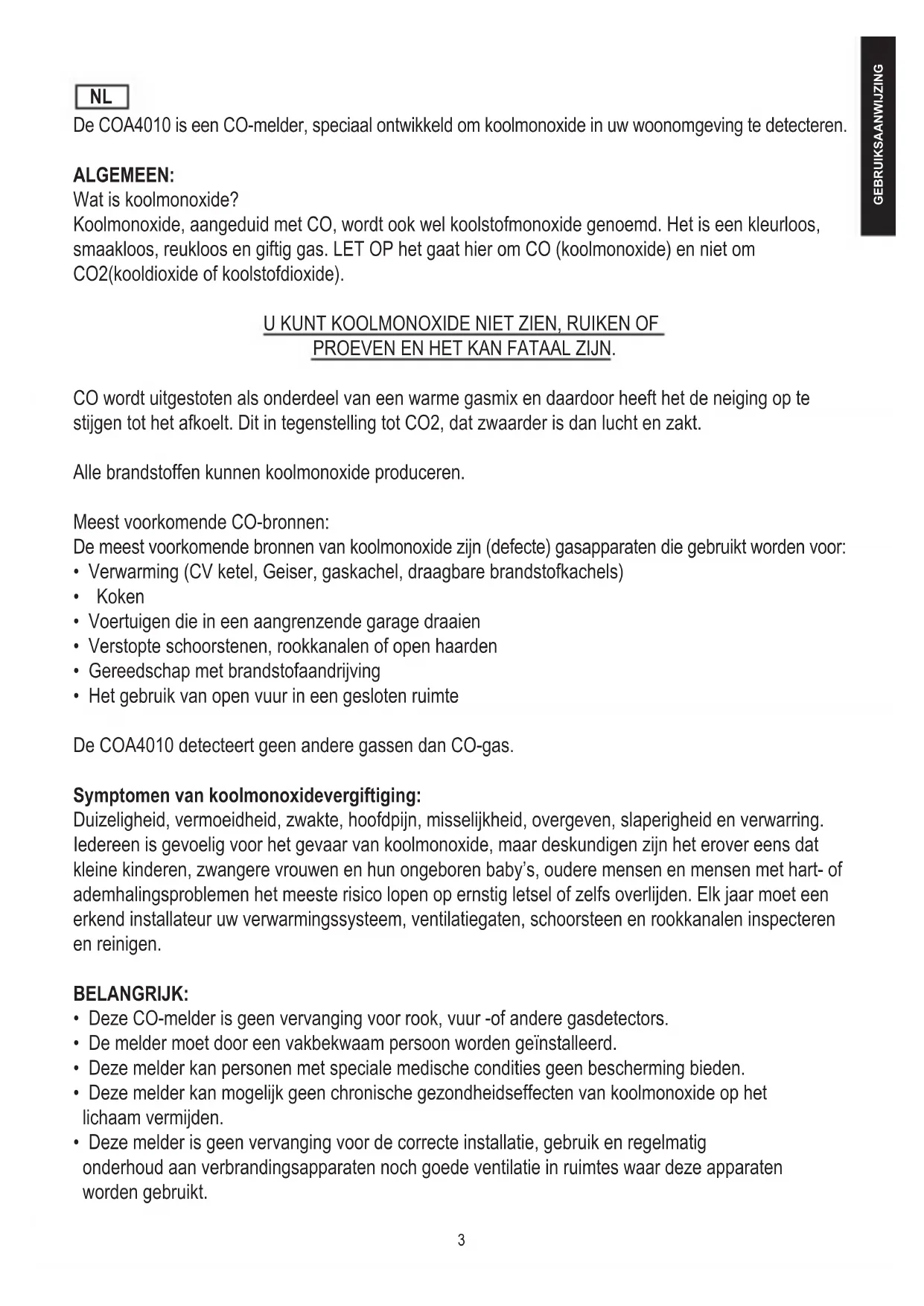

De COA4010 is een CO-melder, speciaal ontwikkeld om koolmonoxide in uw woonomgeving te detecteren.

ALGEMEEN:

Wat is koolmonoxide?

Koolmonoxide, aangeduid met CO, wordt ook wel koolstofmonoxide genoemd. Het is een kleurloos, smaakloos, reukloos en giftig gas. LET OP het gaat hier om CO (koolmonoxide) en niet om CO2(kooldioxide of koolstofdioxide).

U KUNT KOOLMONOXIDE NIET ZIEN, RUIKEN OF PROEVEN EN HET KAN FATAAL ZIJN.

CO wordt uitgestoten als onderdeel van een warme gasmix en daardoor heeft het de neiging op te stijgen tot het afkoelt. Dit in tegenstelling tot CO2, dat zwaarder is dan lucht en zakt.

Alle brandstoffen kunnen koolmonoxide produceren.

Meest voorkomende CO-bronnen:

De meest voorkomende bronnen van koolmonoxide zijn (defecte) gasapparaten die gebruikt worden voor:

• Verwarming (CV ketel, Geiser, gaskachel, draagbare brandstofkachels)

- Koken

• Voertuigen die in een aangrenzende garage draaien

- Verstopte schoorstenen, rookkanalen of open haarden

• Gereedschap met brandstofaandrijving

- Het gebruik van open vuur in een gesloten ruimte

De COA4010 detecteert geen andere gassen dan CO-gas.

Symptomen van koolmonoxidevergiftiging:

Duizeligheid, vermoeidheid, zwakte, hoofdpijn, misselijkheid, overgeven, slaperigheid en verwarring. Iedereen is gevoelig voor het gevaar van koolmonoxide, maar deskundigen zijn het erover eens dat kleine kinderen, zwangere vrouwen en hun ongeboren baby's, oudere mensen en mensen met hart- of ademhalingsproblemen het meeste risico lopen op ernstig letsel of zelfs overlijden. Elk jaar moet een erkend installateur uw verwarmingssysteem, ventilatiegaten, schoorsteen en rookkanalen inspecteren en reinigen.

BELANGRIJK:

• Deze CO-melder is geen vervanging voor rook, vuur -of andere gasdetectors.
• De melder moet door een vakbekwaam persoon worden geïnstalleerd.
• Deze melder kan personen met speciale medische condities geen bescherming bieden.
• Deze melder kan mogelijk geen chronische gezondheidseffecten van koolmonoxide op het lichaam vermijden.

• Deze melder is geen vervanging voor de correcte installatie, gebruik en regelmatig onderhoud aan verbrandingsapparaten noch goede ventilatie in ruimtes waar deze apparaten worden gebruikt.

• Geadviseerd wordt om deze CO-melder elke maand te testen met behulp van de "TEST/MENU" toets op de CO-melder.

• Deze CO-melder geeft alleen alarm als er zich bij de sensor koolmonoxide bevindt. Het is dus mogelijk dat op eventueel andere plaatsen koolmonoxide is, maar het alarm niet afgaat.
• Als het alarm afgaat, wil dat zeggen dat er mogelijk gevaarlijke koolmonoxidegehaltes aanwezig zijn! Koolmonoxide kan dodelijk zijn!

ALARM

CO concentratie	Periode van inademen en symptomen
50PPM	De maximale concentratie die een gezonde volwassenen kan doorstaan in 8 uur.
200PPM	Na 2-3 uur, milde hoofdpijn, zwak gevoel, duizeligheid, misselijk
400PPM	Binnen 1-2 uur, hoofpijn voorhoofd; na 3 uur, levensbedreigend.
800PPM	Binnen 45 min, duizeligheid, misselijk, stuiptrekkingen; Verliezen van bewustzijn binnen 2 uur; Overlijden binnen 2-3 uur.
1600PPM	Binnen 20 min. hoofdpijn, duizeligheid, misselijk; Overlijden binnen 1 uur.
3200PPM	Binnen 5-10 min, hoofdpijn, duizeligheid, misselijk; Overlijden binnen 25-30 min.
6400PPM	Binnen 1-2 min, hoofdpijn, duizeligheid, misselijk; Overlijden binnen 10-15 min.
12800PPM	Overlijden binnen 1-3 min.

Als de CO-melder afgaat is er mogelijk Koolmonoxide (CO) aanwezig waaraan u kunt komen te overlijden. Dit alarm mag u dus niet negeren.

Bij alarm zal de rode ALARM LED snel 2 keer knipperen en 4 korte geluidssignalen geven. De alarm cyclus zal zich 5 keer per 10 seconden herhalen. Zodra de koolmonoxideconcentratie lager wordt dan 40PPM stopt het alarm.

Wat te doen wanneer het alarm afgaat:

1. Open deuren en ramen en ga direct naar buiten in de frisse lucht. Controleer of iedereen het pand heeft verlaten.
2. Bel een erkend installateur om de verbrandingsbron (gas/olie gestookt apparaat), die mogelijk de veroorzaker is van het CO alarm, te komen controleren op de juiste werking, staat van onderhoud en inspecties.
3. Ga pas weer naar binnen als de oorzaak is opgelost en het pand goed is geventileerd.

Het alarmgeluid kan tot 8 minuten worden uitgezet (Hush functie) door de TEST toets 2 seconden ingedrukt the houden (<300PPM). De tijd dat de hush functie actief is afhankelijk van de gemeten CO concentratie. De hush tijd neemt af naarmate de CO concentratie hoger is. Boven 200PPM is de hush functie niet mogelijk. Als de CO-concentratie zakt, zal het alarm uiteindelijk vanzelf stoppen.

Druk tijdens de hush functie op de test knop om direct de hush functie uit te schakelen en het alarm hoorbaar te maken. De hush functie mag alleen gebruikt worden zolang u de CO monitor in het zichtsveld heeft. Als het alarm af gaat en de bron is niet duidelijk dan moet je er ten alle tijden vanuit gaan dat de CO concentratie te hoog is. Volg direct de bovengenoemde stappen bij "Wat te doen wanneer het alarm afgaat".

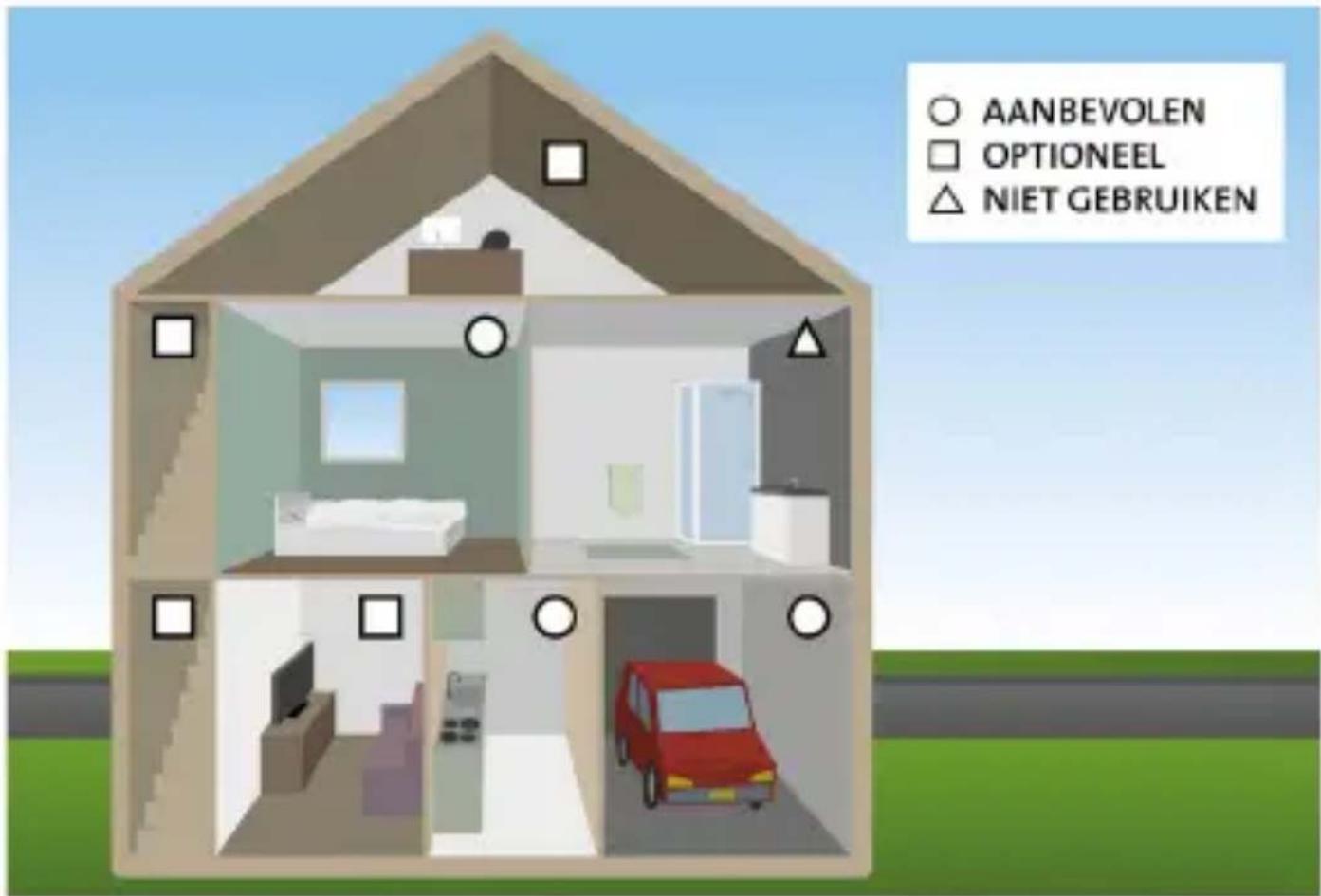

Aanbevolen locaties voor montage van de COA4010

Algemeen

• Installeer de CO-melder op een plaats waarvandaan het alarm in slaapkamers gehoord kan worden.
• Het wordt aanbevolen dat er bij een huis met meerdere verdiepingen op elke verdieping een CO-melder geïnstalleerd wordt.
• Installeer de CO-melder op een plaats waar, op eenvoudige wijze, de maandelijkse test kan worden uitgevoerd.

Wij raden aan om in elke ruimte met een verbrandingstoestel een CO-melder te hangen bij de luchtuitvoer van het toestel.

In een ruimte zonder een verbrandingstoestel

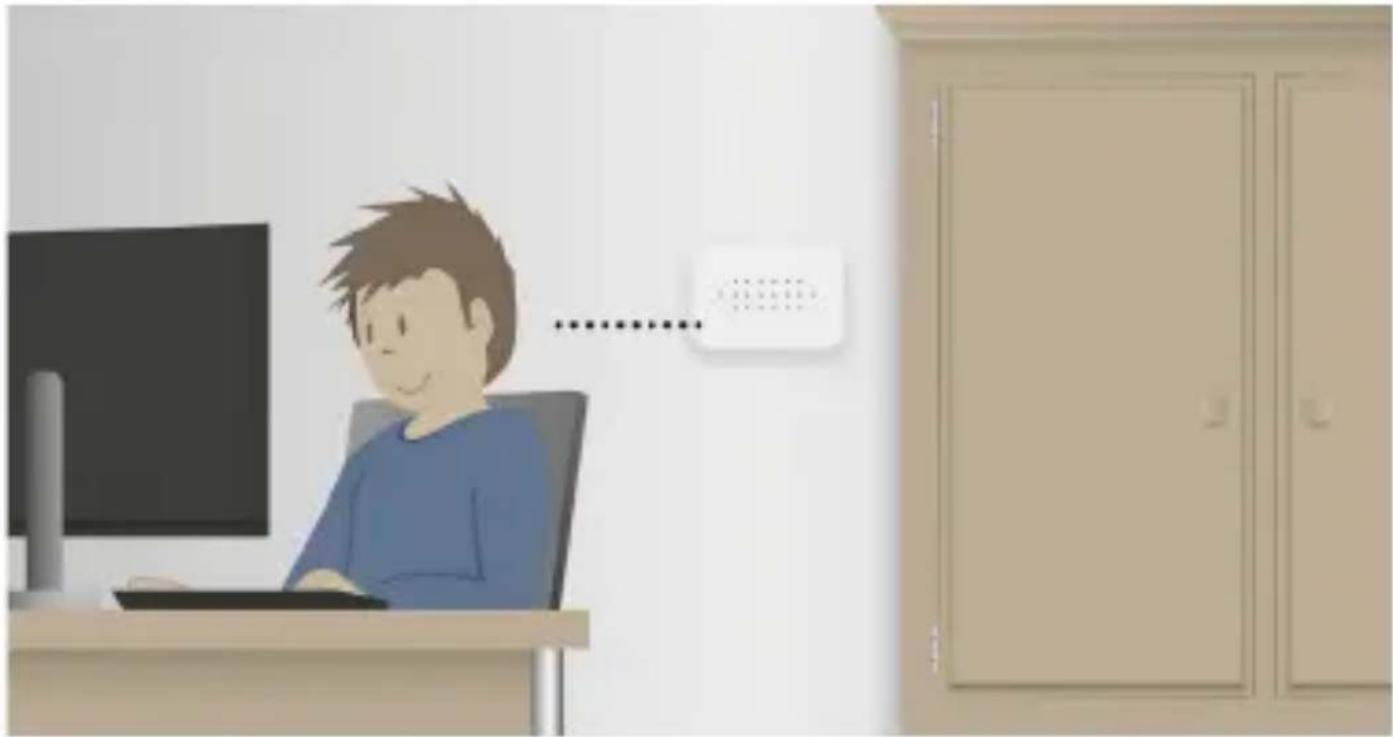

• Installeer de CO-melder in ruimtes zonder verbrandingstoestellen bij voorkeur op ademhoogte.

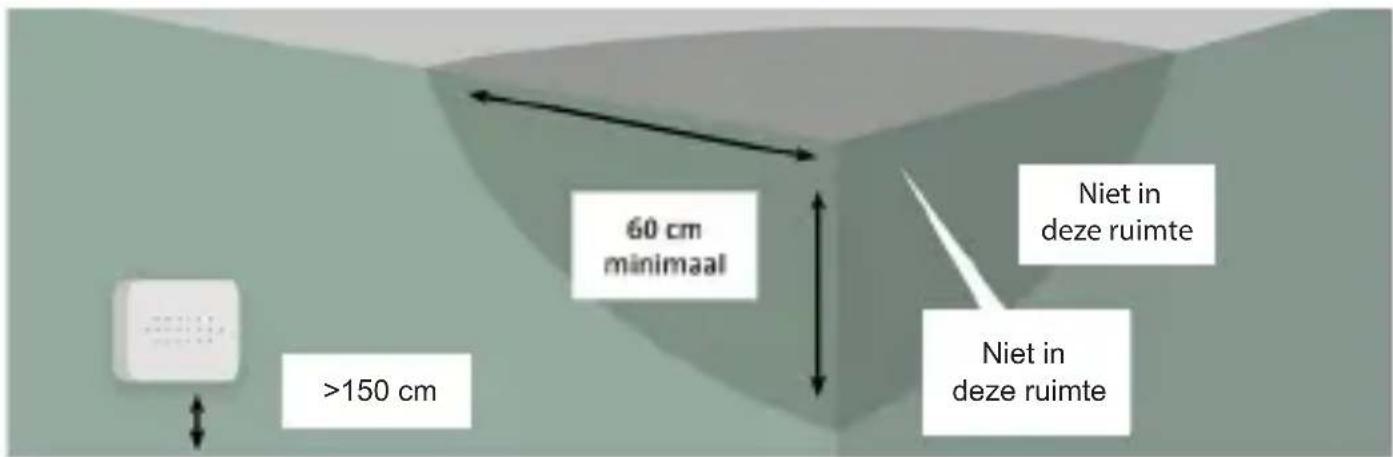

• Installeer de CO-melder niet in een nok, een hoek van een kamer of op gewelfde plafonds of geveldaken.
• Installeer de CO-melder 60 centimeter van omliggende muren en plafonds.

In een ruimte met een verbrandingstoestel

• Installeer de CO-melder 1 tot 3 meter van alle verbrandingstoestellen vandaan in de luchtstroom van het verbrandingstoestel.
• Installeer de CO-melder niet in een nok, een hoek van een kamer of op gewelfde plafonds of geveldaken.
• Instaleer de CO-melder in kleine ruimtes (<4m ³ ) vlak buiten deze ruimte.
• Installeer de CO-melder 60 centimeter van omliggende muren. Installatie op zowel muren als het plafond is mogelijk in ruimtes met een verbrandingstoestel.

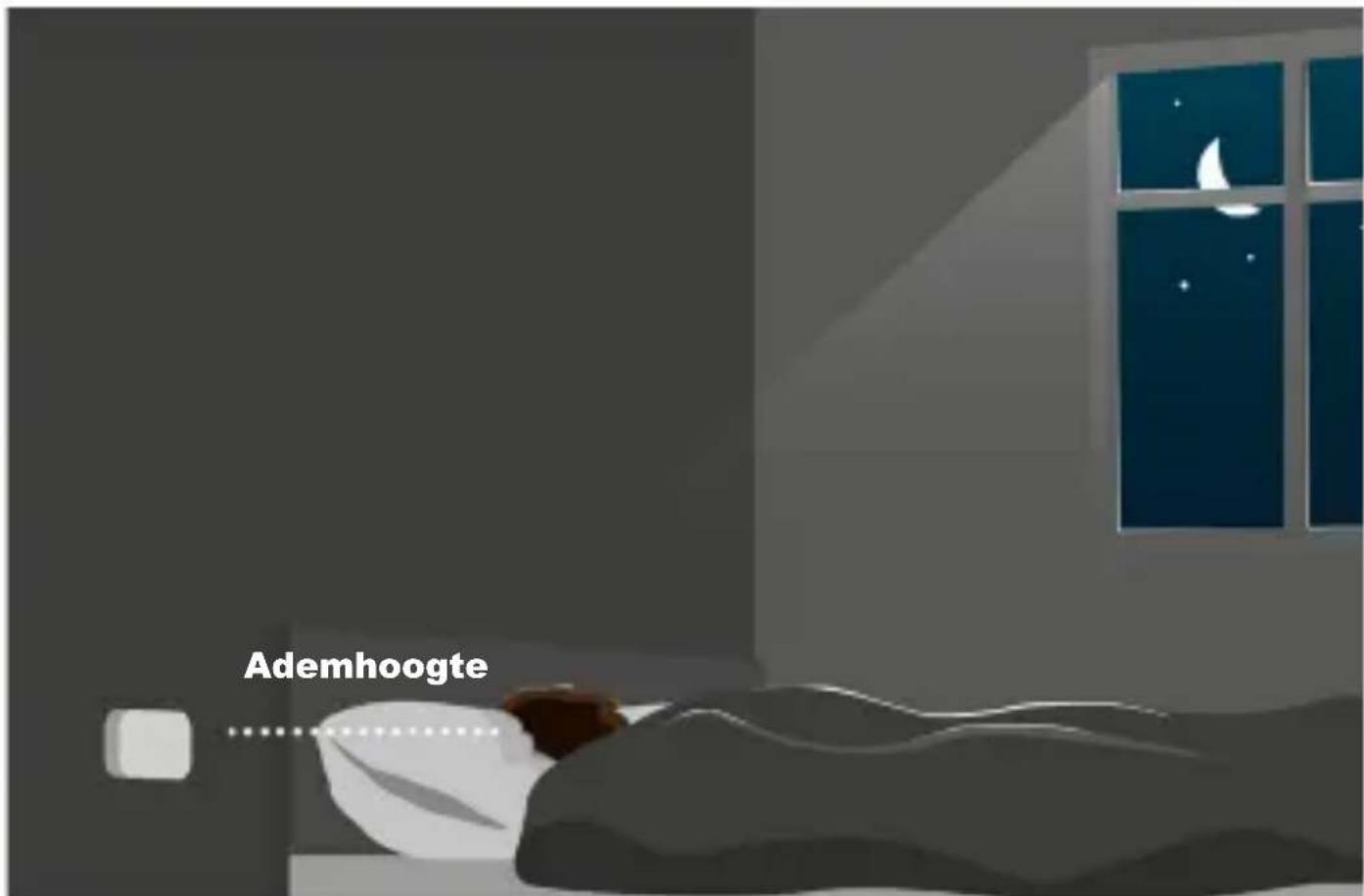

In slaapkamers

• Installeer de CO-melder in slaapkamers op ademhoogte tijdens het slapen.
• Installeer de CO-melder niet in een nok, een hoek van een kamer of op gewelfde plafonds of geveldaken.

VERMIJD DE VOLGENDE PLAATSEN VOOR MONTAGE:

• Installeer de CO-melder niet in turbulente lucht van plafondventilators.
• Installeer de CO melder niet in de buurt van ventilatieopeningen met frisse lucht.
• Installeer de CO melder niet in de buurt van deuren en ramen die naar buiten open gaan.
• Installeer de CO melder niet in de buurt van zeer stoffige, vuile of vette ruimtes, zoals verwarmingsruimtes <4m ³ of bijkeukens. Stof, vet en huishoudelijke chemicaliën kunnen van invloed zijn op de sensor.
• Installeer de CO-melder minimaal 0,5 meter van gasontladingslampen (TL-halogeen) ivm elektronische ruis die voor vals alarm kan zorgen.
• Installeer de CO melder niet in vochtige en natte ruimtes, zoals de badkamer.
• Installeer de CO-melder niet op een plaats waar de temperatuur lager dan -10°C of warmer dan +40°C is.
• Installeer de CO-melder niet op een plaats waar de luchtvochtigheid hoger dan 93%RH is.
• Installeer de CO-melder niet achter gordijnen of meubels. Koolmonoxide moet de sensor kunnen bereiken zodat het koolmonoxide goed door de sensor waargenomen kan worden.
• Installeer de CO-melder nooit plat op een tafel of gelijksoortig oppervlak.
• Installeer de CO-melder niet in ruimtes waar gebruik wordt gemaakt van spuitbussen (haarspray, deo)

INSTALLATIE:

1. Monteer de montageplaat op een geschikte locatie.
2. Maak hiervoor gebruik van de meegeleverde pluggen en schroeven.
3. Plaats de COA4010 op de montage plaat. Zorg ervoor dat de uitsekende pin op de achterzijde in de montageplaat past en schuif het apparaat naar beneden. Voer eventueel de éérste test uit door kort op de test toets te drukken (zie ook paragraaf "Testen en reset").
4. De CO-melder is nu actief.

GEBRUIK:

1. ledere 50 seconden licht de power LED even op ten teken dat de melder werkt.
2. Wanneer de melder iedere 50 seconden een korte bliep geeft en de gele "Fault" led knippert, dienen de batterijen zo snel mogelijk te worden vervangen. Bij aanvang van deze waarschuwingen zal de melder nog 30 dagen stand-by werken of 4 minuten in alarm modus.
3. In de volgende tabel staat vermeld wanneer de melder alarm geeft.

CO-Concentratie GEEN ALARM voor ALARM voor
30 PPM 120 min. -
50 PPM 60 min. 90 min.
100 PPM 10 min. 40 min.
300 PPM - 3 min.

Volgens EN50291 standaard.

1. Als er een alarm plaatsvindt zal deze automatisch uitgaan binnen 10 seconden nadat de CO concentratie minder is dan 40PPM.
2. Het alarmgeluid kan max 8 minuten worden uitgezet door de TEST toets 2 seconden ingedrukt te houden (<300PPM).
3. De melder zal automatisch elke 180 seconden een fout-inspectie uitvoeren.

TESTEN:

Wanneer de CO-melder onder normale omstandigheden werkt dient de sensor en de sirene minimaal iedere maand te worden getest. Druk op de "TEST" toets. "POWER", "FAULT" en "ALARM" LED lichten op. Daarna geeft de melder 4 piepjes binnen 2 seconden en tevens licht de rode "ALARM" LED op. Alles is nu ok. Als de sensor een foutmelding geeft zal de gele LED "FAULT" 2 x oplichten en 2 x piepjes geven per 45 seconden.

STIL ZETTEN ALARM:

Soms kan het alarm afgaan door invloed van omgevingsfactoren. Bijvoorbeeld door rook met bepaalde concentraties koolmonoxide of andere chemische gassen. Wanneer de CO waarde lager is dan 200PPM kan je op de "TEST" toets drukken. Het alarm zal stoppen en de melder controleert de CO waarde direct opnieuw. Wanneer de concentratie hoger is dan 200PPM is het onmogelijk het alarm te stoppen. De rode & gele LED knippert 2 keer per seconden- en het geluidsignaal stopt max 8 minuten. Wanneer na max 8 minuten de concentratie nog steeds boven 200 PPM is zal het alarm wederom activeren. Druk tijdens de hush functie op de test knop om direct de hush functie uit te schakelen en het alarm hoorbaar te maken.

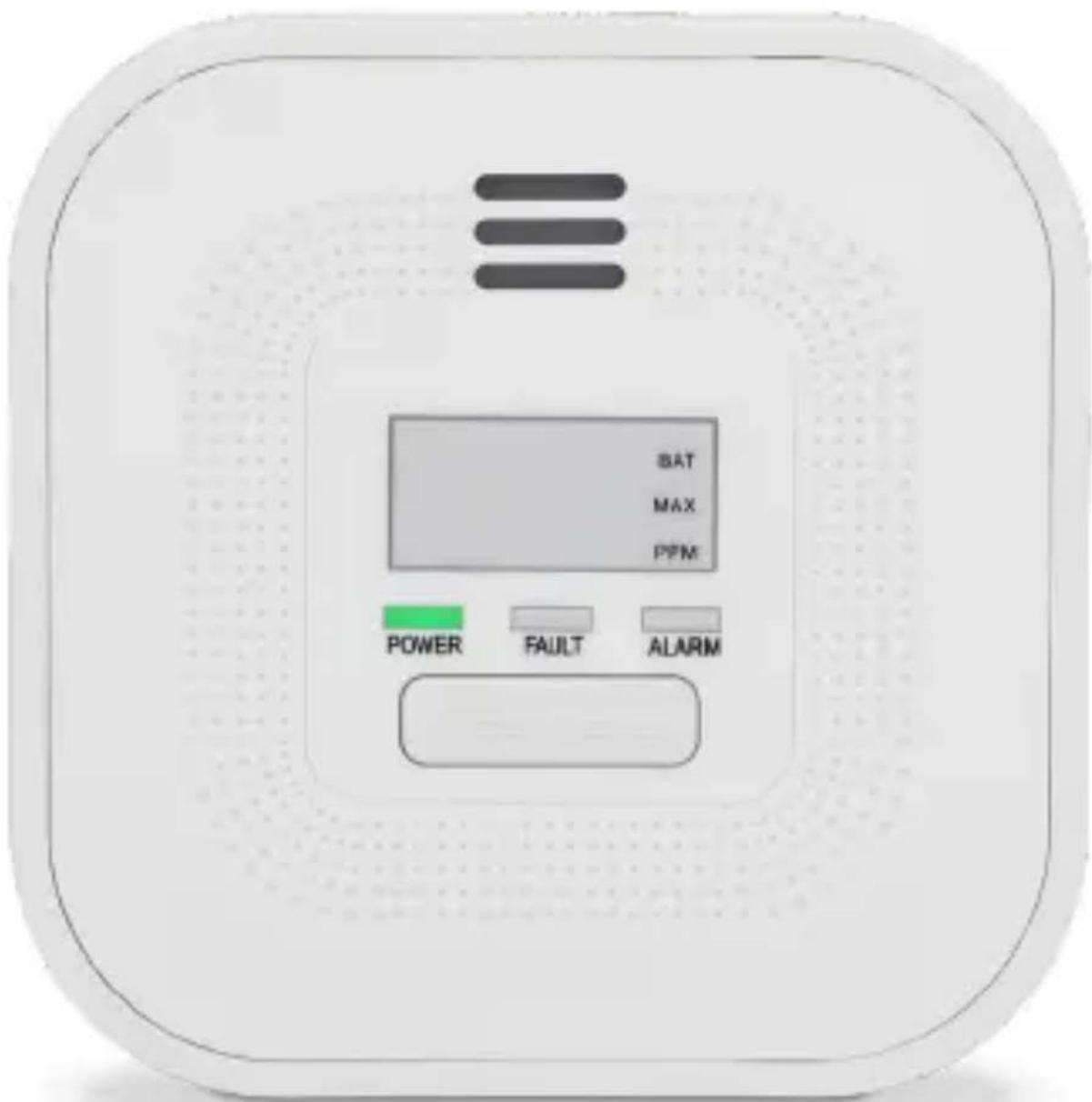

LED INDICATIE:

Rode LED......Alarm, Koolmonoxide aanwezig

Gele LED......Sensor probleem

Groene LED ...... Normale werking, iedere 50 seconden knippert de groene Power LED

BATTERIJ INFORMATIE INDICATIE:

1. ledere 120 seconden wordt de batterij automatisch gecontroleerd.
2. Iedere 120 seconden licht de groene LED even op. Dit betekent dat de batterijscapaciteit in orde is. Wanneer de batterijspanning onvoldoende is zal 1 keer per 50 seconden de gele "Fault" 1x LED kort oplichten tevens een 1x bliep hoorbaar zijn.

De meegeleverde batterijen gaan ongeveer 120 maanden mee voordat deze leeg zijn.

OORZAKEN FOUTMELDING:

Een foutmelding kan veroorzaakt worden door een printbreuk, defecte sensor of defecte elektronische onderdelen.

Wanneer vluchtige chemische gassen, bv alcohol, de oorzaak zijn voor foutdetectie kan dit worden hersteld door de melder uit te zetten en deze voor 24 uur in frisse lucht te leggen. Hierdoor hersteld de sensor. Mocht de fout niet zijn verholpen na deze 24 uur dan is de melder definitief defect en dient te worden vervangen. Repareer de melder niet zelf, maar laat deze alleen repareren door de importeur.

Wanneer het alarm is vervuild en beschadigd door een hoge concentratie chemische gassen, kan de sensor worden aangetast. Dit zal leiden tot een tijdelijke fout of permanente schade. Als de melder afgaat en u kunt een chemisch gas ruiken, kan dit de oorzaak zijn. Koolmonoxide is een kleurloos en reukloos gas. Chemische gassen hebben een geur.

De volgende stoffen en gassen kunnen ervoor zorgen de melder verkeerd af gaat of defect raakt:

methaan, propaan, iso butaan, etheen, ethanol, alcohol, iso propanol, benzeen, tolueen, azijnzuur, ether, waterstof, hepatische gas, zwaveldioxide, aerosol, drijfgas, alcohol voorbereiding, verf, verdunner, dissolvant, hechtingsmiddel, shampoo, aftershave balsem, parfum, auto uitlaat (koude start) en sommige schoonmaakmiddelen.

SCHERMMELDINGEN :

Standaard scherm

Error melding

Lage batterijMax gemete

Interne test scherm

Hoge concentratie CO>600PPM

Einde sensor levensduur (Vervang product)

ONDERHOUD:

Om uw CO-melder in goede staat te houden, dient u de volgende eenvoudige stappen te volgen:

• Controleer één keer per maand of het alarm goed werkt door op de testknop te drukken.
• Reinig de CO-melder één keer per maand met de stofzuiger of met een zachte doek of borstel om overtollig stof te verwijderen.
• Controleer regelmatig of de batterijen niet zijn beschadigd, uitgelopen of verroest zijn.
• Vertel kinderen dat ze nooit met de CO-melder mogen spelen.
• Waarschuw kinderen voor de gevaren van koolmonoxidevergiftiging.
• Gebruik nooit afwasmiddelen of andere oplosmiddelen om de CO-melder te reinigen.
• Spuit geen luchtverfrissers, haarlak of andere spuitbussen in de buurt van de CO-melder.
• Verf de CO-melder niet. Verf dekt de ventilatieopeningen af waardoor de sensor geen CO meer waar kan nemen.
• Demonteer, repareer of wijzig het product niet zelf; er is een hoog risico dat deze dan niet meer correct of betrouwbaar functioneert.

VERVANGEN BATTERIJ:

De batterij heeft een levensduur van 10 jaar. Na 10 jaar dient u het complete product te vervangen, de batterij zelf is niet omwisselbaar.

VERVANGEN SENSOR:

• De sensor heeft een levensduur van 10 jaar. Na 10 jaar dient u het complete product te vervangen, de sensor zelf is niet omwisselbaar.
• Als een gele LED al binnen 10 jaar oplicht, volg dan de instructies in de paragraaf "foutmelding door chemische gassen".
• Als de gele "FAULT" LED 3x oplicht en er 3 pieptonen per 45 seconden klinken, moet het hele product worden vervangen. De betrouwbaarheid van de sensor kan na deze datum niet meer worden gegarandeerd.

SPECIFICATIES:

Voeding: 1 x 3V CR17450 Lithium batterij

Gevoeligheid en tijd: 30ppm, alarm wordt niet geactiveerd binnen 120 minuten

50ppm, geeft alarm binnen 60\~90 minuten

100ppm, geeft alarm binnen 10\~40 minuten

300ppm, geeft alarm binnen 3 minuten

stroom bij alarm: <37.9mA

Geluidsdruk bij alarm: ....>85dB (3m afstand)

Omgevingsomstandigheid tijdens gebruik:.... -10\~+40°C, 30\~93% luchtvochtigheid.

Type: Type B (niet gecontroleerde uitgang)

MILIEU:

Uitgewerkte batterijen niet weggooien maar inleveren bij uw plaatselijk depot voor Klein Chemisch Afval (KCA). Op het einde van de levenscyclus van het product mag u dit product niet bij het normale huishoudelijke afval gooien, maar moet u het naar een inzamelpunt brengen voor de recycling van elektrische en elektronische apparatuur.

VERKLARING VAN PERFORMANCE: De verklaring van conformiteit is beschikbaar op onze website:

http://DOC.hesdo.com/COA4010-DOC.pdf
