GEBRUIKSAANWIJZING Triflex HX1 Active MIELE

Veiligheidsinstructies en waarschuwingen..................................................... 188 Veiligheidstips en waarschuwingen voor accuAP01/AP02/AP03, oplader LG01/LG02 en laadstationLS03 (bij te bestellen, zie hoofdstuk “Bij te be- stellen accessoires”)............................................................................................ 1

Beschrijving van het apparaat.......................................................................... 198 Een bijdrage aan de bescherming van het milieu .......................................... 200 Verwijzing naar afbeeldingen ...........................................................................

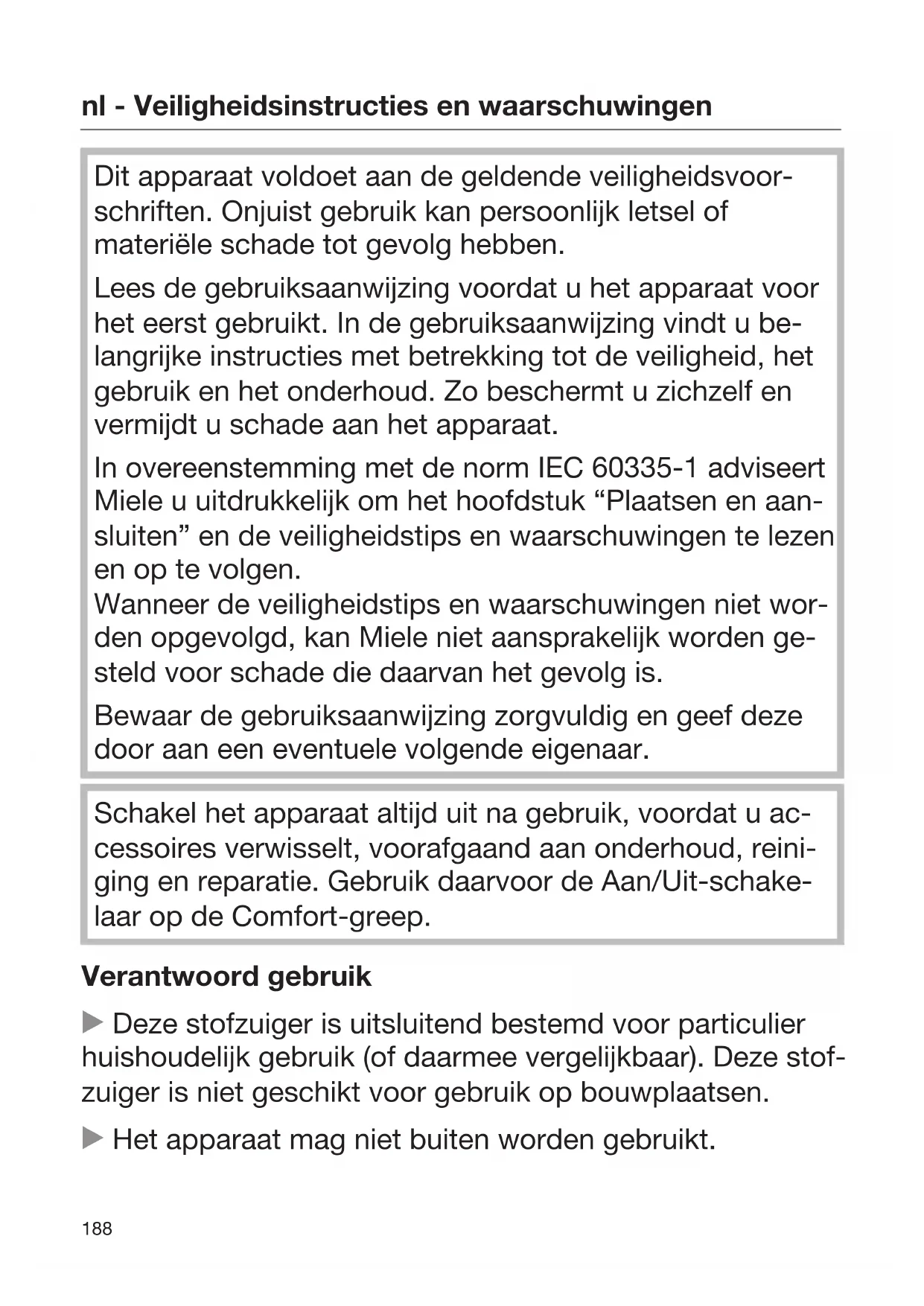

Dit apparaat voldoet aan de geldende veiligheidsvoor- schriften. Onjuist gebruik kan persoonlijk letsel of materiële schade tot gevolg hebben. Lees de gebruiksaanwijzing voordat u het apparaat voor het eerst gebruikt. In de gebruiksaanwijzing vindt u be- langrijke instructies met betrekking tot de veiligheid, het gebruik en het onderhoud. Zo beschermt u zichzelf en vermijdt u schade aan het apparaat. In overeenstemming met de norm IEC60335-1 adviseert Miele u uitdrukkelijk om het hoofdstuk “Plaatsen en aan- sluiten” en de veiligheidstips en waarschuwingen te lezen en op te volgen. Wanneer de veiligheidstips en waarschuwingen niet wor- den opgevolgd, kan Miele niet aansprakelijk worden ge- steld voor schade die daarvan het gevolg is. Bewaar de gebruiksaanwijzing zorgvuldig en geef deze door aan een eventuele volgende eigenaar. Schakel het apparaat altijd uit na gebruik, voordat u ac- cessoires verwisselt, voorafgaand aan onderhoud, reini- ging en reparatie. Gebruik daarvoor de Aan/Uit-schake- laar op de Comfort-greep. Verantwoord gebruik Deze stofzuiger is uitsluitend bestemd voor particulier huishoudelijk gebruik (of daarmee vergelijkbaar). Deze stof- zuiger is niet geschikt voor gebruik op bouwplaatsen. Het apparaat mag niet buiten worden gebruikt.nl - Veiligheidsinstructies en waarschuwingen

De stofzuiger is geschikt voor het dagelijks zuigen van tapijt, vaste vloerbedekking en robuuste harde vloeren. Deze stofzuiger mag worden gebruikt tot een hoogte van 4000m boven zeeniveau. Gebruik de stofzuiger uitsluitend om droog vuil op te zui- gen. U mag de stofzuiger niet op mensen en dieren gebrui- ken. Gebruik voor andere doeleinden is niet toegestaan, evenmin het ombouwen en wijzigen. Personen (inclusief kinderen) die op grond van hun fysie- ke of psychische gesteldheid, hun onervarenheid of gebrek aan kennis niet in staat zijn om de stofzuiger veilig te be- dienen, mogen deze alleen gebruiken als ze onder toezicht staan van of worden geïnstrueerd door een verantwoorde- lijk persoon. Kinderen Houd kinderen onder 8 jaar op een afstand, tenzij u voortdurend toezicht houdt. Kinderen vanaf 8jaar mogen de stofzuiger alleen zonder toezicht gebruiken als ze weten hoe ze deze veilig moeten bedienen. De kinderen moeten zich bewust zijn van de ge- varen van een foutieve bediening. Kinderen mogen het apparaat niet zonder toezicht reini- gen of onderhouden. Houd kinderen in de gaten wanneer deze zich in de buurt van het apparaat bevinden. Laat kinderen nooit met het apparaat spelen.nl - Veiligheidsinstructies en waarschuwingen

Verstikkingsgevaar! Kinderen kunnen zich tijdens het spelen in verpakkingsmateriaal wikkelen (bijvoorbeeld in folie) of het materiaal over hun hoofd trekken en stikken. Houd verpakkingsmaterialen bij kinderen vandaan. Technische veiligheid De stofzuiger werkt op 25,2V. Dit apparaat behoort tot veiligheidsklasseIII. De bescherming tegen een elektrische schok is gewaar- borgd door aansluiting op extra lage veiligheidsspanning. In het apparaat worden geen spanningen gegenereerd die groter zijn. De stofzuiger wordt opgeladen met een oplader uit veiligheidsklasseII. Vergelijk de aansluitgegevens (netspanning en frequen- tie) op het typeplaatje van de oplader met de waarden van het elektriciteitsnet. Deze gegevens moeten beslist over- eenstemmen. De oplader is zonder wijziging geschikt voor 50Hz en 60Hz. De wandcontactdoos moet met ten minste 16A of 10A traag zijn beveiligd. Controleer het apparaat en alle accessoires voor gebruik op zichtbare beschadigingen. Neem een beschadigde stofzuiger niet in gebruik. Als dit apparaat binnen de garantieperiode defect raakt, mag het alleen door Miele worden gerepareerd, anders vervalt de garantie.nl - Veiligheidsinstructies en waarschuwingen

De standaard meegeleverde elektroborstel Multi Floor XXL en de apart te bestellen handborstel Electro Compact van Miele zijn motorisch aangedreven extra apparaten, speciaal voor deze Miele stofzuiger. Om veiligheidsredenen is het niet toegestaan om de stofzuiger met een andere elektroborstel/handborstel van Miele of van een andere fa- brikant te gebruiken. Controleer vóór het gebruik en tijdens het stofzuigen, of er geen stenen, scherven e.d. op de onderkant van de elektroborstel Multi Floor XXL en de onderkant van de handborstel Electro Compact zitten. Berg de stofzuiger en alle accessoires op bij een omge- vingstemperatuur van 0°C tot 45°C. Reparaties mogen alleen door vakmensen worden uitge- voerd die door Miele zijn geautoriseerd. Ondeskundig uit- gevoerde reparaties kunnen voor de gebruiker gevaar op- leveren. Veilig gebruik Gebruik de stofzuiger niet zonder stofreservoir, voorfilter en fijnstoffilter. Zuig nooit brandende of gloeiende voorwerpen op (zoals sigarettenpeuken, as en kolen). Zuig nooit vloeistoffen of vochtig vuil op. Laat met water of sop gereinigde oppervlakken eerst helemaal opdrogen, voordat u gaat zuigen. Zuig geen toner-resten op. Toner van bijvoorbeeld prin- ters of kopieerapparaten kan elektriciteit geleiden.nl - Veiligheidsinstructies en waarschuwingen

Zuig nooit licht ontvlambare of explosieve stoffen of gas- sen op in verband met explosiegevaar. Zuig ook nooit in een ruimte waar dergelijke stoffen opgeslagen liggen. Raak de draaiende borstelas van de elektroborstel Mul- tiFloorXXL en de handborstel ElectroCompact niet aan. Zuig met de elektroborstel MultiFloorXXL en de hand- borstel ElectroCompact niet in de buurt van uw hoofd. Houd het zuiggedeelte niet te dicht bij het hoofd als u de stofzuiger gebruikt. Veiligheidstips en waarschuwingen voor accuAP01/ AP02/AP03, opladerLG01/LG02 en laadstationLS03 (bij te bestellen, zie hoofdstuk “Bij te bestellen accessoi- res”) Kinderen Personen (inclusief kinderen) die op grond van hun fysie- ke of psychische gesteldheid, hun onervarenheid of gebrek aan kennis niet in staat zijn om de opladerLG01/LG02 of het laadstationLS03 veilig te bedienen, mogen deze stof- zuiger alleen gebruiken als ze onder toezicht staan van of worden geïnstrueerd door een verantwoordelijk persoon. De accuAP01/AP02/AP03 mag niet in handen van kin- deren terechtkomen. Houd kinderen op afstand van de opladerLG01/LG02 en het laadstationLS03, tenzij u voortdurend toezicht houdt.nl - Veiligheidsinstructies en waarschuwingen

Technische veiligheid De accuAP01/AP02/AP03, de opladerLG01/LG02 en het laadstationLS03 moeten voor deze Miele stofzui- gerHS19 worden gebruikt. Om veiligheidsredenen is het niet toegestaan om deze stofzuiger met een accu, oplader of laadstation van een andere fabrikant te gebruiken. Gebruik voor het opladen van de accuAP01/AP02/AP03 alleen de meegeleverde opladerLG01/xx of LG02/xx en het meegeleverde of achteraf bestelde laadstationLS03/ xx. xx staat voor 01, 02, 03, 04, 05, 06, 07 of 08 en geeft de variant aan van uw opladerLG01/LG02 en uw laadstati- onLS03. XX LG01/LS03 LG02 01 AT, BE, BG, CH, CL, CZ, DE, DK, EE, ES, FI, FR, GR, HR, HU, IT, KZ, LT, LU, LV, NL, NO, PL, PT, RO, RS, RU, SE, SI, SK, TR, UA, ZA AT, BE, BG, CH, CL, CZ, DE, DK, EE, ES, FI, FR, GR, HR, HU, IT, KZ, LT, LU, LV, NL, NO, PL, PT, RO, RS, RU, SE, SI, SK, TR, UA, ZA 02 AE, HK, IE, MY, SG, UK AE, HK, IE, MY, SG 03 BR, CA, MX, US BR, CA, JP, MX, US 04 AU, NZ AU, NZ 05 CN CN 06 KR KR 07 JP UK 08 IN Als u een netstekkeradapter gebruikt, moet deze zijn goedgekeurd voor continu gebruik.nl - Veiligheidsinstructies en waarschuwingen

Tijdelijk of doorlopend gebruik van een autonome of niet-netsynchrone energievoorziening (zoals microgrids, back-upsystemen) is mogelijk. Voorwaarde voor het ge- bruik is dat de energievoorziening voldoet aan de bepalin- gen van EN50160 of een vergelijkbare standaard. De veiligheidsvoorzieningen van de huisinstallatie en dit Miele product moeten ook werken bij gebruik van een mi- crogrid of een niet-netsynchrone energievoorziening of de veiligheidsvoorzieningen in de energievoorziening moeten door gelijkwaardige voorzieningen worden vervangen. Zo- als bijvoorbeeld beschreven in de laatste publicatie van de NEN 1010. Laad en gebruik de accu AP01/AP02/AP03 bij een om- gevingstemperatuur van 0°C tot 45°C. Bij gebruik van de accu AP01/AP02/AP03 bij een omge- vingstemperatuur die buiten dit bereik ligt, is het vermogen minder. U mag de accuAP01/AP02/AP03 beslist niet meer ge- bruiken als u merkt dat deze vreemd ruikt, als er vocht uit komt, als de accu erg heet wordt, verkleurt of vervormd raakt. De accuAP01/AP02/AP03 moet direct worden afge- voerd (zie veiligheidstip “Afvoer van de accuAP01/AP02/ AP03” aan het eind van de volgende paragraaf “Veilig ge- bruik” en het hoofdstuk “Een bijdrage aan de bescherming van het milieu”, paragraaf “Teruggave van gebruikte batte- rijen en accu's”).nl - Veiligheidsinstructies en waarschuwingen

Er kan vloeistof uit accu's lopen. Zorg dat uw ogen en huid niet met deze bijtende vloeistof in aanraking komen. Gebeurt dat wel, spoel dan goed met water en raadpleeg een arts. De li-ion-accuAAP01/AP02/AP03 voldoet aan de bepa- lingen van de wetgeving voor gevaarlijke stoffen. De ac- cuAP01/AP02/AP03 kan door de gebruiker zonder verdere restricties over de weg worden vervoerd. Neem contact op met Miele voordat u de accuAP01/AP02/AP03 verstuurt. Verstuur alleen een volledig ontladen en onbeschadigde accuAP01/AP02/AP03. Isoleer metalen contacten door deze met plakband af te plakken om kortsluiting te voorko- men. Verpak de accuAP01/AP02/AP03 zo, dat deze niet in de verpakking gaat bewegen.nl - Veiligheidsinstructies en waarschuwingen

Veilig gebruik Laat de accuAP01/AP02/AP03 niet vallen en gooi er niet mee. Een beschadigde accuAP01/AP02/AP03 mag om veiligheidsredenen niet meer worden gebruikt. Vermijd contact van de accu AP01/AP02/AP03 met open vuur of andere warmtebronnen. Verwarm de accu AP01/AP02/AP03 niet. Stel deze niet bloot aan direct zon- licht. Haal de accuAP01/AP02/AP03 niet uit elkaar. Voorkom kortsluiting bij de accuAP01/AP02/AP03 door de contacten onbedoeld of opzettelijk te bruggen. Houd de accuAP01/AP02/AP03 uit de buurt van vloei- stoffen. Afvoer van de accu AP01/AP02/AP03: haal de accu AP01/AP02/AP03 uit de stofzuiger. Isoleer metalen con- tacten door deze met plakband af te plakken om kortslui- ting te voorkomen. Lever de accu AP01/AP02/AP03 in bij het daarvoor bestemde gemeentelijke inzamelpunt. Doe de accu AP01/AP02/AP03 niet bij het gewone huisvuil.nl - Veiligheidsinstructies en waarschuwingen

Reiniging Dompel de stofzuiger en de accessoires nooit in water. In de elektroborstel MultiFloorXXL en de handborstel ElectroCompact, de PowerUnit, de zuigbuis en de Com- fort-greep zitten elektrische kabels. De stekkerverbin- dingen mogen niet met water in aanraking komen. Vochtig reinigen van deze onderdelen is daarom niet toegestaan. Reinig de stofzuiger en de accessoires alleen droog of met een iets vochtige doek. Uitzondering: - Stofreservoir: leeg het stofreservoir en verwijder het voorfilter. Reinig het reservoir alleen met water en mild afwasmiddel. Maak het stofreservoir vervolgens goed droog. Plaats het voorfilter terug. Accessoires en onderdelen Gebruik uitsluitend accessoires met het “ORIGINAL Miele” logo op de verpakking. Alleen daarvan kan Miele de veiligheid waarborgen. Alleen bij gebruik van originele Miele onderdelen garan- deert Miele dat aan de veiligheidseisen wordt voldaan. De- fecte onderdelen mogen alleen door originele Miele onder- delen worden vervangen. Transport De verpakking beschermt de stofzuiger tegen transport- schade. Wij raden u aan de verpakking te bewaren voor het geval u de stofzuiger een keer wilt vervoeren.nl - Beschrijving van het apparaat

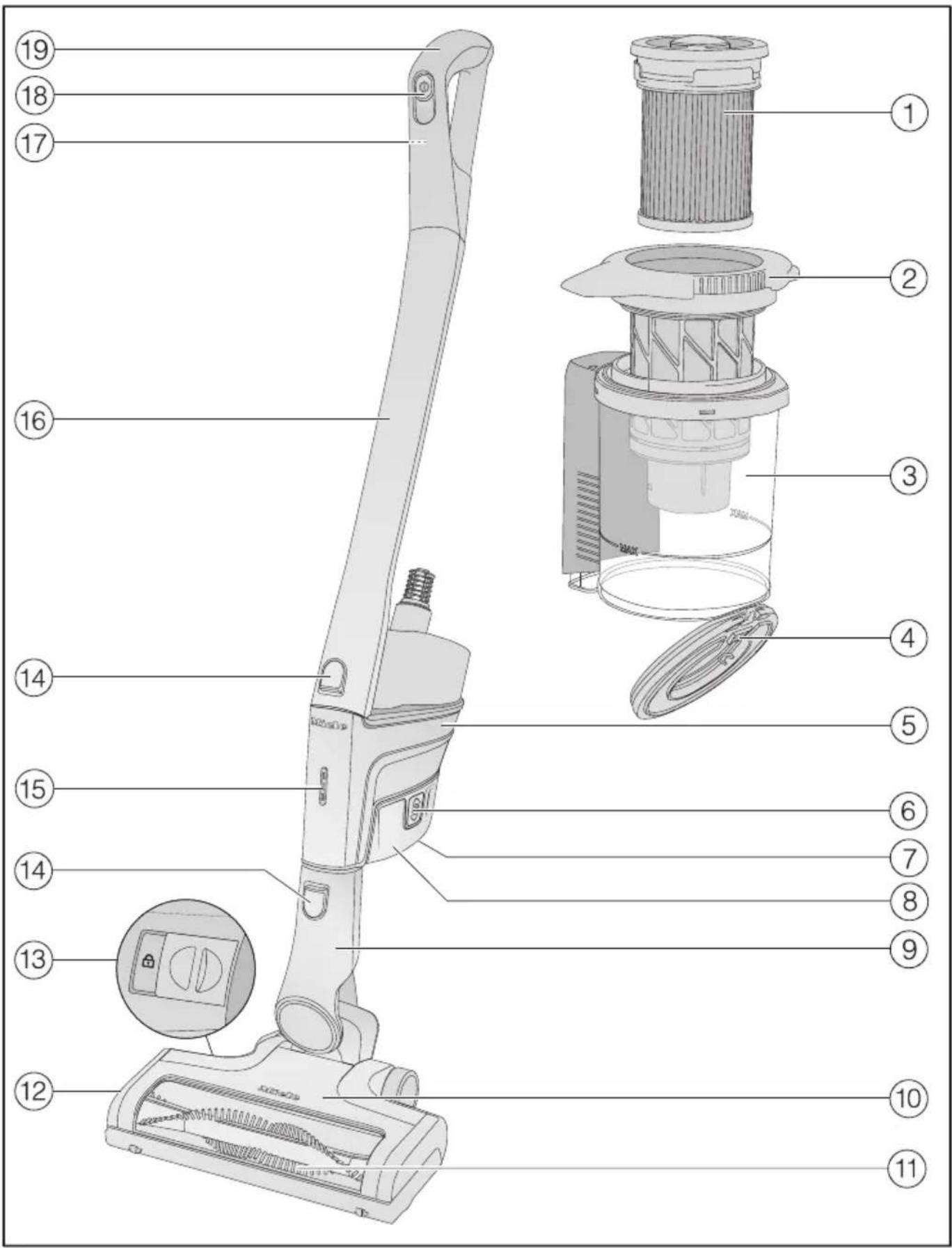

98nl - Beschrijving van het apparaat

Fijnstoffilter (HXFSF-2)

Klep van het stofreservoir

PowerUnit met aansluiting onder voor de accu, aansluitstuk onder voor de zuigbuis en de elektroborstel en aansluitstuk boven voor de zuigbuis en de Comfort-handgreep

Ontgrendelingsknoppen voor de accu (aan beide kanten van de accu)

Laadbus (aan de onderkant van de accu)

Aansluitstuk van de elektroborstel

Ontgrendeling voor het openen van de elektroborstel

Ontgrendelingsknop voor de Comfort-handgreep (op de achterkant)

Aan/Uit-schakelaar met regelaar zuigvermogen

Comfort-handgreepnl - Een bijdrage aan de bescherming van het milieu

Afdanken van de verpakking De verpakking zorgt ervoor dat u het apparaat gemakkelijk kunt hanteren en beschermt het apparaat tegen trans- portschade. Het verpakkingsmateriaal is uitgekozen met het oog op een zo gering mogelijke belasting van het mi- lieu en is in het algemeen recyclebaar. Door hergebruik van verpakkingsmateri- aal wordt er op grondstoffen bespaard. Gebruik materiaalspecifieke inzame- lings- en retouropties voor recyclebaar materiaal. Wij raden u aan de verpakking te bewa- ren voor het geval u het apparaat een keer wilt vervoeren. Afdanken van het apparaat Verwijder het fijnstoffilter voordat u het af te danken apparaat afvoert en doe het fijnstoffilter bij het gewone huisvuil. Elektrische en elektronische apparaten bevatten meestal waardevolle materia- len. Ze bevatten ook stoffen, mengsels en onderdelen die nodig zijn geweest om de apparaten goed en veilig te laten functioneren. Wanneer u uw af te dan- ken apparaat bij het gewone huisvuil af- voert of er niet goed mee omgaat, kun- nen deze stoffen schadelijk zijn voor de gezondheid en het milieu. Voer het af te danken apparaat daarom nooit via het gewone huisvuil af. Lever het apparaat in bij een gratis, ge- meentelijk inzameldepot voor elek- trische en elektronische apparaten, bij uw vakhandelaar of bij Miele. U bent wettelijk zelf verantwoordelijk voor het wissen van eventuele persoonlijke ge- gevens op het af te danken apparaat. U bent wettelijk verplicht om niet com- pleet ingebouwde gebruikte batterijen en accu's alsmede lampen die onbe- schadigd kunnen worden verwijderd, te verwijderen. Breng deze naar een ge- schikte inzamellocatie, waar u ze gratis kunt inleveren. Het af te danken appa- raat moet totdat u het wegbrengt buiten het bereik van kinderen worden be- waard.nl - Een bijdrage aan de bescherming van het milieu

Teruggave van gebruikte batte- rijen en accu's Elektrische en elektronische apparaten bevatten vaak batterijen en accu's, die ook na gebruik niet met het huisvuil mogen worden afgevoerd. U bent wet- telijk verplicht om niet compleet inge- bouwde gebruikte batterijen en accu's te verwijderen en naar een geschikte in- zamellocatie (bijv. vakhandel) te bren- gen, waar u deze gratis kunt inleveren. Isoleer metalen contacten door deze met plakband af te plakken om kortslui- ting te voorkomen. Batterijen en accu's bevatten mogelijk stoffen die gevaarlijk kunnen zijn voor mens en milieu. De aanduiding op de batterij of accu geeft meer informatie. Lithium bevatten- de batterijen of accu's zijn bijvoorbeeld gemarkeerd met “Li-ion”. De doorge- streepte afvalbak betekent dat u de bat- terijen en accu's in geen geval met het huisvuil mag afvoeren. We moeten ook op het volgende wijzen: als de doorge- streepte afvalbak met één of meerdere van de aangegeven chemische symbo- len is gekenmerkt, bevatten ze lood (Pb), cadmium (Cd) en/of kwikzilver (Hg). 3E&G+J Gebruikte batterijen en accu's bevatten belangrijke grondstoffen en kunnen op- nieuw worden gebruikt. De gescheiden inzameling van gebruikte batterijen en accu's vereenvoudigt de verwerking en de recycling.nl

Verwijzing naar afbeeldingen De afbeeldingen waarnaar met num- mers wordt verwezen, vindt u op de uitklappagina's achter in deze ge- bruiksaanwijzing. Plaatsen en aansluiten Stofzuiger in elkaar zetten (afb. 01) U heeft 2mogelijkheden om de stofzui- ger geheel in elkaar te zetten. Plaats de zuigbuis boven of onder de PowerUnit. Zorg ervoor dat u de stofzuiger exact zo in elkaar zet, zoals op de afbeel- ding wordt getoond. Voordelen van de PowerUnit onder op de stofzuiger: - mogelijkheid om de stofzuiger veilig neer te zetten (zie hoofdstuk “Gebruik”, paragraaf “Parkeerfunctie voor korte zuigpauzes”) - ergonomie (ontlasting van de pols) - comfortabel reinigen van grote opper- vlakken Voordelen van de PowerUnit bovenaan de stofzuiger: - comfortabel reinigen onder lage meu- bels - mogelijkheid om de PowerUnit snel te verwijderen PowerUnit Solo (afb. 02) Om snel en doelgericht kruimels of plui- zen op te zuigen, kan de PowerUnit zonder zuigbuis en elektroborstel wor- den gebruikt. Tip: Deze constructie is heel geschikt voor het gebruik van de drie accessoi- res (zie het hoofdstuk “Gebruik van de meegeleverde accessoires”). Comfort-handgreep plaatsen (afb. 03) Afhankelijk van de gekozen constructie kunt u de Comfort-handgreep op de zuigbuis of op de PowerUnit plaatsen. Plaats de Comfort-handgreep van bovenaf op het aansluitstuk van de zuigbuis totdat de Comfort-greep duidelijk vastklikt (linkergedeelte af- beelding). Leid de Comfort-handgreep langs de geleiding op de greep van het stofre- servoir van bovenaf op het aansluit- stuk van de PowerUnit totdat de Comfort-handgreep duidelijk vastklikt (rechtergedeelte afbeelding). Schakel de stofzuiger met de Aan/ Uit-schakelaar op de voorkant van de Comfort-handgreep uit als u de on- derdelen uit elkaar wilt halen. Druk op de ontgrendelingsknop en haal de Comfort-handgreep er naar boven toe af (afb. 04). PowerUnit en zuigbuis verbinden(afb. 05) Afhankelijk van de gekozen opbouw van uw stofzuiger bevindt de zuigbuis zich boven of onder de PowerUnit. Leid de zuigbuis langs de geleiding op de greep van het stofreservoir van bovenaf op het aansluitstuk van de PowerUnit totdat de zuigbuis duidelijk vastklikt (linkergedeelte afbeelding).nl

Steek het aansluitstuk van de PowerUnit van bovenaf in de zuigbuis totdat het aansluitstuk duidelijk vast- klikt (rechtergedeelte afbeelding). Druk op de ontgrendelingsknop om de delen weer uit elkaar te halen (afb. 06). Accu plaatsen(afb. 07) Schuif de accu langs de geleidingen in de PowerUnit totdat de accu dui- delijk vastklikt. Druk op de beide ontgrendelings- knoppen aan de zijkant van de accu als u de onderdelen uit elkaar wilt ha- len en haal de accu eruit (afb. 08). Elektroborstel aansluiten(afb. 09) Afhankelijk van de gekozen constructie steekt u het aansluitstuk van de PowerUnit of het aansluitstuk van de zuigbuis in de elektroborstel. Steek het aansluitstuk correct van bovenaf in de elektroborstel. Het aan- sluitstuk moet duidelijk vastklikken. Druk op de ontgrendelingsknop op de elektroborstel om de onderdelen weer uit elkaar te halen. Trek het aan- sluitstuk uit de elektroborstel(afb. 10). Algemene opmerkingen over de accu De accu is bij aflevering niet volledig opgeladen. Laad de accu vóór het eerste gebruik volledig op. Plan daarvoor ca. 4uur in. Om de accu te activeren, moet het op- laden de eerste keer in de PowerUnit worden uitgevoerd. Als de accu vol is, wordt het controle- lampje van het acculaadniveau op de PowerUnit uitgeschakeld om energie te besparen. De maximale capaciteit van de accu wordt pas bereikt na vijf keer opladen en ontladen. Als u de complete stofzuiger gebruikt en de vermogensstand Max. kiest, kunt u maximaal 17minuten lang zuigen. Als u echter de PowerUnitSolo gebruikt en vermogensstand Min. kiest, kunt u maximaal 60minuten zuigen. Accu opladen (zonder wandmontage)(afb. 11) U kunt de stofzuiger staand opbergen en de accu direct opladen. Lees voordat u de accu voor het eerst oplaadt absoluut het hoofdstuk “Plaat- sen en aansluiten”, paragraaf “Algeme- ne aanwijzingen voor de accu”. Steek de PowerUnit in de elektrobor- stel om ervoor te zorgen dat de stof- zuiger goed blijft staan. Draai de stofzuiger naar voren totdat het aansluitstuk van de elektroborstel duidelijk vastklikt. Steek de laadstekker van de bijge- voegde laadkabel in de laadbus op de onderkant van de accu. Steek de oplader in een stopcontact. Het laden begint. Lees verder in de paragraaf “Controle- lampje laadniveau accu (tijdens het opladen)”.nl

Accu opladen (met wandmontage) (afb. 12) U kunt de stofzuiger op de meegele- verde wandhouder opbergen en de ac- cu zo opladen. Lees voordat u de accu voor het eerst oplaadt absoluut het hoofdstuk “Plaat- sen en aansluiten”, paragraaf “Algeme- ne opmerkingen over de accu”. Voor wandmontage heeft u een ge- schikte plek nodig in de buurt van een vrij stopcontact. U kunt de meegeleverde wandhouder aan de wand schroeven of op de wand plakken. Wandhouder aan de wand schroeven (afb. 13 + 14) Het meegeleverde schroevenzakje be- vat 2pluggen en 2TORX-schroeven T20. Verder heeft u een accuschroevendraai- er of een boormachine nodig (diameter boortje 6mm). Kies een afstand van 104cm van de onderste rand van de wandhouder tot aan de vloer (afb. 13). Zorg ervoor dat u geen kabels be- schadigt die zich in de wand bevin- den. Bevestig de wandhouder aan de wand (afb. 14). Wandhouder op de wand plakken (afb. 13 + 15) Het meegeleverde accessoirezakje be- vat een plakstrip. Kies een afstand van 104cm van de onderste rand van de wandhouder tot aan de vloer (afb. 13). Reinig de plek op de wand met een droog en stofvrij schoonmaakdoekje. Verwijder een van beide beschermfo- lies van de plakstrip. Plak de plakstrip nauwkeurig op de achterkant van de wandhouder met het lipje naar beneden. Druk de plakstrip minimaal 5secon- den gelijkmatig en stevig aan. Verwijder de tweede beschermfolie naar boven van de plakstrip en plak de wandhouder op de wand (afb. 15). Druk de wandhouder minimaal 5se- conden gelijkmatig en stevig aan. Als u de wandhouder van de wand wilt verwijderen, trekt u het zwarte lip- je van de plakstrip parallel aan de wand langzaam naar beneden. Accu in de wandhouder opladen (afb. 16 + 17) Steek de Comfort-handgreep van de in elkaar gezette stofzuiger in de wandhouder (afb. 16). Steek de laadstekker van de bijge- voegde laadkabel in de laadbus aan de onderkant van de accu. Steek de oplader in het stopcontact. Het laden begint. Wanneer u de stofzuiger wilt verwijde- ren, kunt u de laadstekker opbergen in de kabelhouder op de wandhouder. Trek de laadstekker uit de laadbus van de accu.nl

Steek de laadstekker in de kabelhou- der op de wandhouder (afb. 17). Controlelampje laadniveau accu (tij- dens het laden) (afb. 18) Het laadniveau van de accu wordt op de PowerUnit weergegeven. Laadniveau Controlelampje Ca. 0–34% knippert onderaan langzaam Ca. 35–69% brandt onderaan, knippert in het mid- den langzaam Ca. 70–90% brandt onderaan en in het midden, knippert bovenaan langzaam Ca. 91–99% 100% brandt onderaan, in het midden en bo- venaan schakelt vanzelf uit Als de accu vol is, wordt het controle- lampje van het laadniveau van de accu uitgeschakeld om energie te besparen. Als de accu lange tijd niet is gebruikt en leeg is, gaat de accu in de veilig- heidsmodus. Het controlelampje van het laadniveau van de accu reageert dan bij het laden in de PowerUnit pas na ca. 30–60minuten. Controlelampje laadniveau accu (tij- dens gebruik)(afb. 18) Het laadniveau van de accu wordt op de PowerUnit weergegeven. Oplaadcapaciteit Controlelampje Ca. 100–70% brandt bovenaan, in het midden en onderaan Ca. 69–35% brandt in het mid- den en onderaan Ca. 34–15% brandt onderaan Ca. 14–0% knippert onderaan langzaam Voordat u de accu oplaadt, adviseren wij dat deze eerst volledig ontladen is. Zo bereikt u het volledige vermogen van de accu.nl

Gebruik van de meegeleverde accessoires (afb. 19) Het Miele assortiment voor vloeron- derhoud bevat geschikte hulpstukken voor veel speciale toepassingen (zie het hoofdstuk “Bij te bestellen acces- soires”). Reliëfborstel Hulpstuk voor het zuigen van plin- ten, siervoorwerpen of beelden. De borstel kan in elke gewenste stand worden gedraaid. Kierenborstel Hulpstuk voor het zuigen van na- den, kieren en hoeken. Meubelzuigmond XL Hulpstuk voor het zuigen van ge- stoffeerde meubels, matrassen en kussens. U kunt twee van de drie accessoires tij- dens het zuigen meenemen (afb. 20). Elektroborstel Multi Floor XXL (afb. 21) Houd u in de eerste plaats aan de rei- nigings- en onderhoudsinstructies van de fabrikant van de vloerbedekking. Schade door vastzittend opge- zogen vuil. Er kunnen krassen op de te zuigen ondergrond komen. Controleer of er geen stenen, scher- ven e.d. op de onderkant van de elektroborstel zitten. De elektroborstel is geschikt voor het dagelijks zuigen van tapijt, vaste vloer- bedekking en harde vloeren. Tip: Als u traptreden met vloerbedek- king comfortabel wilt zuigen, laat u de zuigbuis weg. Tip: Als u eens een grotere hoeveelheid grover vuil wilt opzuigen, gebruikt u de constructie PowerUnitSolo (zie hoofd- stuk “Plaatsen en aansluiten”, paragraaf “PowerUnitSolo”). Gebruik In- en uitschakelen(afb. 22) Als u de accu in de wandhouder heeft opgeladen, haalt u de stofzuiger uit de wandhouder. Als u de accu direct heeft opgeladen, trekt u de laadstekker uit de laadbus aan de onderkant van de accu. Als u de reinigingsfunctie Comfort- Clean voor het inschakelen altijd acti- veert, behaalt u het beste reinigingsre- sultaat (zie hoofdstuk “Onderhoud”, paragraaf “Reinigingsfunctie Comfort- Clean activeren”). Gebruik de Aan-/Uitschakelaar op de Comfort-greep. Zuigvermogen kiezen (afb. 22) U kunt het zuigvermogen van de stof- zuiger aan de situatie aanpassen. Als u het zuigvermogen verlaagt, kunt u de elektroborstel gemakkelijker heen en weer bewegen. U kunt op de Comfort-greep 3standen kiezen:nl

Min. laagste vermogensstand voor lichte vervuiling Eco middelste vermogensstand voor normale vervuiling Max. hoogste vermogensstand voor sterke vervuiling Bij elke stand is een vloerherkenning geactiveerd. Afhankelijk van de ondergrond wordt het verbruik van de elektroborstel opti- maal ingesteld. Hierdoor kan het geluid tijdens het gebruik veranderen. Functie voor behoud van het tapijt Als de stofzuifer niet beweegt, wordt het vermogen van de elektroborstel na enkele seconden automatisch verlaagd om de ondergrond niet te beschadigen. Neerzetfunctie voor korte pauzes (mag om veiligheidsredenen alleen wor- den gebruikt als de PowerUnit onder aan de stofzuiger is geplaatst) Als u aan het zuigen bent en de PowerUnit is onderaan de stofzuiger geplaatst, kunt u het zuigen gemakkelijk onderbreken. Draai de stofzuiger naar voren totdat het aansluitstuk van de elektrische borstel duidelijk vastklikt. De stofzuiger staat veilig, de elektrische borstel wordt uitgeschakeld en de accu wordt gespaard. Als u het aansluitstuk van de elektrische borstel weer ontgrendelt, wordt de elek- trische borstel weer ingeschakeld. Onderhoud Kans op letsel door roterende borstelas. U kunt verwondingen oplopen door de roterende borstelas. Schakel de stofzuiger voor elk on- derhoud uit. Gebruik daarvoor de Aan/Uit-schakelaar op de Comfort- handgreep. Wij adviseren het gebruik van acces- soires met het logo “ORIGINALMiele” op de verpakking. Alleen met deze producten benut u het zuigvermogen van de stofzuiger optimaal en bereikt u het beste reinigingsresultaat. Storingen en beschadigingen aan de stofzuiger die veroorzaakt worden door het gebruik van accessoires zon- der logo “ORIGINALMiele” op de ver- pakking, vallen niet onder de garantie van de stofzuiger. Verkoop accessoires Originele accessoires zijn verkrijgbaar via de Miele webshop, bij Miele of bij de Miele vakhandelaar. Originele Miele accessoires herkent u aan het logo “ORIGINALMiele” op de verpakking.nl

Met 3D4U biedt Miele bovendien gra- tis accessoires voor het downloaden voor de 3D-printer aan (www.miele.de, Service, Onderdelen en Accessoires). Filtersysteem (afb. 23) Fijnstoffilter (HXFSF-2) Voorfilter Stofreservoir d Klep van het stofreservoir Reinigingsfunctie ComfortClean acti- veren (afb. 24) Start als u het stofreservoir leegt en als het afzuigvermogen afneemt, altijd een tussenreiniging van het fijnstoffilter. Daarna bereikt de stofzuiger meteen weer het beste reinigingsresultaat. Draai het fijnstoffilter in het deksel van het stofreservoir 3keer 180° te- gen de wijzers van de klok in. Maak daarvoor gebruik van de uitsparingen. Er ontstaat een geluid, dat hoort bij de normale werking van de reinigingsfunc- tie ComfortClean. Stofreservoir legen (afb.25–29) Maak het stofreservoir uiterlijk leeg als het stof de markering MAX op het stofreservoir heeft bereikt. Draai het deksel van het stofreservoir in de richting van de pijl tot aan de eerste aanslag. Maak daarvoor ge- bruik van de grijze greepvlakken (afb. 25). Trek het stofreservoir naar boven en verwijder het (afb. 26). Als u alleen normaal huisstof heeft op- gezogen, kunt u de inhoud van het re- servoir bij het huisvuil doen. Houd het stofreservoir vlak boven de afvalemmer, zodat er geen stof op- dwarrelt. Draai het deksel van het stofreservoir in de richting van de pijl tot aan de volgende aanslag. Maak daarvoor ge- bruik van de grijze greepvlakken (afb. 27). Het klepje van het stofreservoir gaat open en het stof valt eruit (afb. 28). Als stofballen, haren of grover vuil er niet uitvallen, trekt u het voorfilter om- hoog en verwijdert u het (zie volgende paragraaf “Voorfilter en fijnstoffilter rei- nigen”). Draai het deksel van het stofreservoir terug in de uitgangspositie. Sluit het klepje van het stofreservoir totdat dit duidelijk vastklikt. Leid de greep van het stofreservoir van bovenaf langs de geleiding op het aansluitstuk van de PowerUnit totdat het stofreservoir duidelijk vast- klikt (afb. 29).nl

Voorfilter en fijnstoffilter reinigen (afb.30–33) Reinig de beide filters ten minste om de 3maanden grondig. Houd bij de reiniging altijd de beschre- ven volgorde aan. Verwijder het stofreservoir. Leeg het stofreservoir boven een af- valemmer. Draai het deksel van het stofreservoir nog door als u al weerstand voelt, totdat de punten van de pijlen aan de bovenkant naar elkaar wijzen a (afb. 30). Trek het voorfilter naar boven en ver- wijder het b (afb. 30). Draai het fijnstoffilter 10keer 180° te- gen de wijzers van de klok in. Maak daarvoor gebruik van de uitsparingen (afb. 24). Er ontstaat een geluid, dat hoort bij de normale werking van de reinigingsfunc- tie ComfortClean. Draai het fijnstoffilter met de wijzers van de klok mee. Maak daarvoor ge- bruik van de uitsparingen (afb. 31). Verwijder het fijnstoffilter(afb. 31). Schade door fouten bij het reini- gen. Het fijnstoffilter kan beschadigd ra- ken en daardoor niet meer goed wer- ken. Reinig het fijnstoffilter niet aan de binnenkant en niet met water. Ge- bruik voor de reiniging geen scherpe of spitse voorwerpen. Borstel het fijnstoffilter niet af. Houd het fijnstoffilter boven een af- valemmer. Klop het fijnstoffilter met de rubberen onderrand voorzichtig uit. Draai het fijnstoffilter daarbij iets, zo- dat het vuil overal kan worden verwij- derd. Schade door fouten bij het reini- gen. Het voorfilter kan beschadigd raken en daardoor niet meer goed werken. Reinig het voorfilter niet met water. Gebruik voor de reiniging geen scherpe of spitse voorwerpen. Reinig het voorfilter met de meegele- verde reliëfborstel of met een droog schoonmaakdoekje. Plaats het gereinigde fijnstoffilter weer in het gereinigde voorfilter, door de ronde dop bovenop het fijnstoffil- ter omlaag te drukken, totdat u weer- stand voelt. Vervang het fijnstoffilter (HXFSF-2) na circa 3jaar om het beste reinigingsre- sultaat te behouden. Plaats het voorfilter in het stofreser- voir (afb. 32).nl

Beweeg de pijlen naar elkaar toe en draai het voorfilter weer in de uit- gangspositie (afb. 33). Sluit het klepje van het stofreservoir totdat dit duidelijk vastklikt. Plaats het stofreservoir weer op het aansluitstuk van de PowerUnit. Stofreservoir reinigen Reinig het stofreservoir indien nodig. Verwijder het stofreservoir. Leeg het stofreservoir boven een af- valemmer en haal het voorfilter er naar boven toe uit(afb. 30). Reinig het reservoir met water en mild afwasmiddel. Maak het stofreservoir vervolgens goed droog. Plaats het voorfilter weer in het stofreservoir en draai het voorfilter weer in de uitgangspositie (afb. 32 + 33). Plaats het stofreservoir weer op het aansluitstuk van de PowerUnit. Elektroborstel reinigen (afb. 34) Neem de elektroborstel van de stof- zuiger (afb. 10). Leg de elektroborstel met de onder- kant naar boven op een glad en schoon oppervlak. Draadjes, haren en dergelijke die zich om de borstelas hebben gewikkeld, kunt u met een schaar doorknippen. De borstelas heeft een speciale groef waarlangs u kunt knippen. De afgeknipte draadjes en haren kunt u daarna met de stofzuiger opzuigen. U kunt de kleine loopwieltjes bij een zeer sterke vervuiling of blokkade ver- wijderen en reinigen. Gebruik een sleufschroevendraaier om ze te verwij- deren. Borstelas uit de elektroborstel ver- wijderen (afb. 35) U kunt de borstelas uit de elektroborstel halen om hardnekkig vuil te verwijderen en ook de binnenkant van de elektro- borstel te reinigen. Ontgrendel het klepje aan de zijkant van de elektroborstel zodat het sym- bool zichtbaar wordt a. Klap het klepje omhoog, totdat u weerstand voelt b. Verwijder de borstelas c. Verwijder de greep van de borstelas als u hier veel vuil ziet d. Reinig de borstelas en de greep van de borstelas en verwijder alle vastzit- tende verontreinigingen uit de bin- nenkant van de elektroborstel. Ga in omgekeerde volgorde te werk om de elektroborstel weer in elkaar te zetten.nl

Accu vervangen Zorg ervoor dat u een originele Miele li- ion-accuAP01/AP02/AP03 (HXLA) in huis heeft. Neem de aanwijzingen in acht voor de omgang met en afvoer van de accu. Zie hiervoor de hoofdstukken “Veilig- heidsinstructies en waarschuwingen”, “Een bijdrage aan de bescherming van het milieu” en “Plaatsen en aanslui- ten” (paragraaf “Algemene aanwij- zingen voor de accu”).nl

Foutmeldingen Kans op letsel door roterende borstelas. U kunt verwondingen oplopen door de roterende borstelas. Schakel de stofzuiger altijd uit, voordat u een probleem probeert op te lossen. Gebruik daarvoor de Aan/Uit-schakelaar op de Comfort-greep. Foutmeldingen worden weergegeven doordat het controlelampje van het laadni- veau van de accu op de PowerUnit snel knippert. Probleem Oorzaak en oplossing Het bovenste controle- lampje knippert snel Storing “Comfort-greep niet herkend” Verwijder de Comfort-greep en zet deze weer te- rug (zie het hoofdstuk “Plaatsen en aansluiten”, paragraaf “Comfort-greep plaatsen”). Verwijder de accu, wacht 10seconden en plaats de accu terug. Het onderste en boven- ste controlelampje knipperen snel Interne systeemfout Verwijder de accu, wacht 10seconden, plaats de accu terug en laad deze op. Het onderste en middel- ste controlelampje knipperen snel Storing “Oververhitting accu” of storing “Accu niet herkend” Wacht ca. 30minuten voordat u de stofzuiger weer inschakelt. Plaats een originele Miele li-ion-accuAP01/AP02/ AP03 (HXLA).nl

Nuttige tips De meeste storingen en problemen die bij dagelijks gebruik kunnen optreden, kunt u zelf verhelpen. U bespaart daarmee niet alleen tijd, maar ook kosten, omdat u Miele niet hoeft in te schakelen. De volgende tabellen helpen u de oorzaken van een probleem te achterhalen en het probleem te verhelpen. Kans op letsel door roterende borstelas. U kunt verwondingen oplopen door de roterende borstelas. Schakel de stofzuiger altijd uit, voordat u een probleem probeert op te lossen. Gebruik daarvoor de Aan/Uit-schakelaar op de Comfort-greep. Probleem Oorzaak en oplossing De stofzuiger doet het niet na het inschakelen. Er is geen accu geplaatst of de accu is niet juist ge- plaatst. Plaats de accu of controleer of de accu goed is geplaatst (zie het hoofdstuk “Plaatsen en aanslui- ten”, paragraaf “Accu plaatsen”). De accu is niet voldoende opgeladen. Laad de accu precies zo op als in deze gebruiks- aanwijzing is beschreven (zie hoofdstuk “Plaatsen en aansluiten”, paragrafen “Algemene opmerkin- gen over de accu” en “Accu opladen”). Er is geen originele Miele accu geplaatst. Plaats een originele Miele li-ion-accuAP01/AP02/ AP03 (HXLA). De eerste keer opladen van de accu heeft buiten de PowerUnit plaatsgevonden. Laad de accu de eerste keer altijd in de PowerUnit op om de accu te activeren (zie hoofdstuk “Plaat- sen en aansluiten”, paragrafen “Algemene opmer- kingen over de accu” en “Accu opladen”). De laadstekker zit er nog in. Trek de laadstekker uit de laadbus aan de onder- kant van de accu.nl

Probleem Oorzaak en oplossing Het geluid verandert tij- dens het zuigen. Afhankelijk van de ondergrond wordt het verbruik van de elektroborstel automatisch optimaal ingesteld. Het geluid hoort bij het normale functioneren van de stofzuiger. De elektrische borstel wordt automatisch uit- geschakeld. De elektrische borstel is overbelast, bijvoorbeeld op een hoogpolig tapijt. Schakel de stofzuiger uit en schakel de stofzuiger weer in met een lager zuigvermogen. Gebruik daarvoor de Aan/Uit-schakelaar op de comfort- greep. De borstelas draait niet. De borstelas is vuil. Reinig de borstelas (zie hoofdstuk “Onderhoud”, paragrafen “Elektroborstel reinigen” en “Borstelas uit de elektroborstel verwijderen”). De capaciteit wordt minder. Het fijnstoffilter/voorfilter is vervuild. Start een tussenreiniging van het fijnstoffilter (zie hoofdstuk “Onderhoud”, paragraaf “Reinigings- functie ComfortClean activeren”). Reinig beide filters grondig (zie hoofdstuk “Onder- houd”, paragraaf “Voorfilter en fijnstoffilter reini- gen”). Het fijnstoffilter is versleten. Plaats een nieuw fijnstoffilter (HXFSF-2). De reinigingscapaciteit is onvoldoende. Het stofreservoir is vol. Leeg en reinig het stofreservoir (zie hoofdstuk “On- derhoud”). De elektroborstel is vervuild/verstopt. Reinig de elektroborstel (zie hoofdstuk “Onder- houd”, paragrafen “Elektroborstel reinigen” en “Borstelas uit de elektroborstel verwijderen”). De stofzuiger kantelt. De constructie PowerUnit boven werd gekozen. Monteer de stofzuiger in de constructie PowerUnit onder (zie hoofdstuk “Plaatsen en aansluiten”, pa- ragraaf “Stofzuiger in elkaar zetten”).nl

Service Contact bij storingen Voor storingen die u niet zelf kunt ver- helpen, waarschuwt u uw Miele vakhan- delaar of Miele. De contactgegevens van de afdeling klantcontacten van Miele vindt u ach- teraan in dit document. Garantie De garantietermijn voor dit apparaat be- draagt 2 jaar. Meer informatie over de garantievoor- waarden in uw land kunt u bij Miele ver- krijgen. Onderhoud Kans op letsel door roterende borstelas. U kunt verwondingen oplopen door de roterende borstelas. Schakel de stofzuiger voor elke reini- ging uit. Gebruik daarvoor de Aan/ Uit-schakelaar op de Comfort-greep. Buitenkant en accessoires Gevaar voor elektrische schok door netspanning. Als er vocht op de oplader komt, kunt u een elektrische schok krijgen. Dompel de oplader nooit onder in water. Neem de speciale reinigingstips voor het stofreservoir in het hoofdstuk “On- derhoud” in acht. De buitenkant van de stofzuiger en de kunststof accessoires kunt u reinigen met een normaal reinigingsmiddel voor kunststof. Schade als gevolg van onge- schikte reinigingsmiddelen. Alle oppervlakken zijn krasgevoelig. Alle oppervlakken kunnen verkleuren of aangetast worden als ze met ver- keerde reinigingsmiddelen in aanra- king komen. Gebruik geen schuurmiddelen en geen glas- of allesreinigers. Gebruik ook geen oliehoudende onderhouds- middelen.nl

Bij te bestellen accessoires Houd u in de eerste plaats aan de rei- nigings- en onderhoudsinstructies van de fabrikant van de vloerbedekking. Wij adviseren het gebruik van acces- soires met het logo “ORIGINALMiele” op de verpakking. Alleen met deze producten benut u het zuigvermogen van de stofzuiger optimaal en bereikt u het beste reinigingsresultaat. Storingen en beschadigingen aan de stofzuiger die veroorzaakt worden door het gebruik van accessoires zon- der logo “ORIGINALMiele” op de ver- pakking, vallen niet onder de garantie van de stofzuiger. Verkoop accessoires Originele accessoires zijn verkrijgbaar via de Miele webshop, bij Miele of bij de Miele vakhandelaar. Originele Miele accessoires herkent u aan het logo “ORIGINALMiele” op de verpakking. Met 3D4U biedt Miele bovendien gra- tis accessoires voor het downloaden voor de 3D-printer aan (www.miele.de, Service, Onderdelen en Accessoires). Sommige modellen zijn standaard al voorzien van een of meer van de vol- gende accessoires. Handborstel Electro Compact (HX SEB) Voor het intensief reinigen van auto- stoelen en traptreden met vloerbedek- king. Borstelas Hardfloor Care (HXHC) Voor de reiniging van gevoelige harde vloeren. Plaats de HardfloorCare op de plaats van de borstelas in de elektroborstel (zie hoofdstuk “Onderhoud֨, paragraaf “Borstelas uit de elektroborstel verwij- deren”). Bij gebruik van de HardfloorCare wordt het verbruik van de elektrobor- stel optimaal ingesteld. Hierdoor kan het geluid tijdens het gebruik veran- deren. Lamellen-/radiatorborstel (SHB 30) Met de radiatorborstel kunt u radia- toren, voegen en lamellen schoonzui- gen. Matraszuigmond (SMD 10) Voor het zuigen van matrassen en ge- stoffeerde meubels tot in de naden.nl

Kierenzuiger, 300mm (SFD 10) Een extra lange kierenzuiger voor het zuigen van naden, kieren, hoeken, etc. Kierenzuiger, 560mm (SFD 20) Een flexibele kierenzuiger voor het zui- gen van moeilijk toegankelijke plekken. Extra accuAP01/AP02/AP03 (HXLA) Om de gebruiksduur van de stofzuiger te verdubbelen. Lees voordat u de accu voor het eerst oplaadt absoluut het hoofdstuk “Plaat- sen en aansluiten”, paragraaf “Algeme- ne opmerkingen over de accu”. LaadstationLS03 (HXLS) Om de extra accu onafhankelijk van het apparaat en tegelijkertijd op te laden. Lees voordat u de accu voor het eerst oplaadt absoluut het hoofdstuk “Plaat- sen en aansluiten”, paragraaf “Algeme- ne opmerkingen over de accu”. Fijnstoffilter (HXFSF-2) Vervang het standaard geplaatste fijn- stoffilter na circa 3jaar om het beste reinigingsresultaat te behouden (zie hoofdstuk “Onderhoud”, paragraaf “Voorfilter en fijnstoffilter reinigen”).pt - Índice
