Merk	Bosch
Model	GHO 513 C Professional
Producttype	Hogedrukreiniger
Nominaal opgenomen vermogen	2,3 kW
Nominale druk	13 MPa (130 bar)
Maximale werkdruk	14 MPa
Waterdebiet	8,3 l/min
Max. aanvoertemperatuur	50 °C
Gewicht	16,5 kg
Beschermingsklasse	IPX5
Motorisolatie	Klasse F
Autostop functie	Ja
Geluidsdrukniveau	81,8 dB(A)
Geluidsintensiteitsniveau	90 dB(A)
Trillingen	3,12 m/s²
Maximale terugslagkracht	22,11 N
Netimpedantie	0,358 Ω
Voedingsspanning	230 V AC, 50 Hz
Veiligheidsvoorziening	Aanbevolen aardlekschakelaar 30 mA
Beoogd gebruik	Buitenreiniging, voertuigen, gereedschap, boten

Veelgestelde vragen - GHO 513 C Professional BOSCH

Wat te doen als de motor niet start?

Controleer of de stekker is aangesloten, het stopcontact werkt en de zekering niet is doorgebrand. Als de overbelastingsbeveiliging is geactiveerd, laat de motor dan 15 minuten afkoelen. Controleer ook of het water niet bevroren is.

Waarom is de druk laag of onregelmatig?

Een verstopte spuitmond of een vervuild waterfilter zijn veelvoorkomende oorzaken. Reinig de spuitmond en het filter. Zorg ervoor dat de waterslang niet geknikt is en dat de watertoevoer voldoende is (min. 8,3 l/min).

Hoe gebruik ik de reiniger met reinigingsmiddelen?

Gebruik uitsluitend door Bosch aanbevolen reinigingsmiddelen. Stel de spuitmond in op lage druk (Lo). Vul het reservoir en volg de aangegeven verdunningen. Spoel na het aanbrengen van boven naar beneden.

Welke minimale afstand moet ik aanhouden bij het reinigen van banden?

Houd een afstand van minimaal 30 cm aan tussen de spuitlans en de band/ventiel om schade te voorkomen. Een kleurverandering van de band kan op beschadiging wijzen.

Hoe onderhoud ik het apparaat na gebruik?

Trek de stekker uit het stopcontact en koppel de waterslang los. Reinig de buitenoppervlakken met een zachte borstel en een doek. Gebruik geen water of oplosmiddelen. Laat de pomp leeglopen door de motor enkele seconden te laten draaien met de trekker ingedrukt.

Kan ik een verlengsnoer gebruiken?

Ja, mits het goedgekeurd is voor buitengebruik, met een aderdiameter van minimaal 1,5 mm² voor een maximale lengte van 20 m. De stekker en de connector moeten waterdicht zijn en mogen niet op de grond liggen.

Wat te doen als het apparaat geen druk opbouwt?

Controleer of de waterkraan open is, het waterfilter niet verstopt is en de spuitmond niet verstopt is. Als de druk beperkt blijft, druk dan snel vijf keer op de trekker om de klep weer te primen.

Hoe ontlucht ik de slang voor gebruik?

Open de kraan, ontgrendel de trekker en druk deze volledig in totdat het water gelijkmatig stroomt zonder luchtbellen. Laat vervolgens de trekker los voordat u het apparaat inschakelt.

Waarom stopt de motor tijdens gebruik?

De overbelastingsbeveiliging kan worden geactiveerd als het apparaat oververhit raakt. Laat de motor 15 minuten afkoelen. Controleer ook of de zekering niet is doorgebrand en of de netspanning overeenkomt met het typeplaatje.

Hoe bewaar ik het apparaat aan het einde van het seizoen?

Laat de pomp leeglopen door het apparaat enkele seconden zonder druk te laten draaien. Bewaar het op een droge, vorstvrije plaats. Vouw de hogedrukslang niet en leg er geen voorwerpen op.

GEBRUIKSAANWIJZING GHO 513 C Professional BOSCH

Nederlands ...... Pagina 52

Dansk.... Side 60

Svenska.... Sida 67

Norsk Side 73

Suomi....Sivu 80

Ελληνικά.Σελίδα 87

Türkçe Sayfa 96

Polski....Strona 104

Česky....Strana 113

Slovensky....Strana 120

Magyar....Oldal 128

Русский......Страница 137

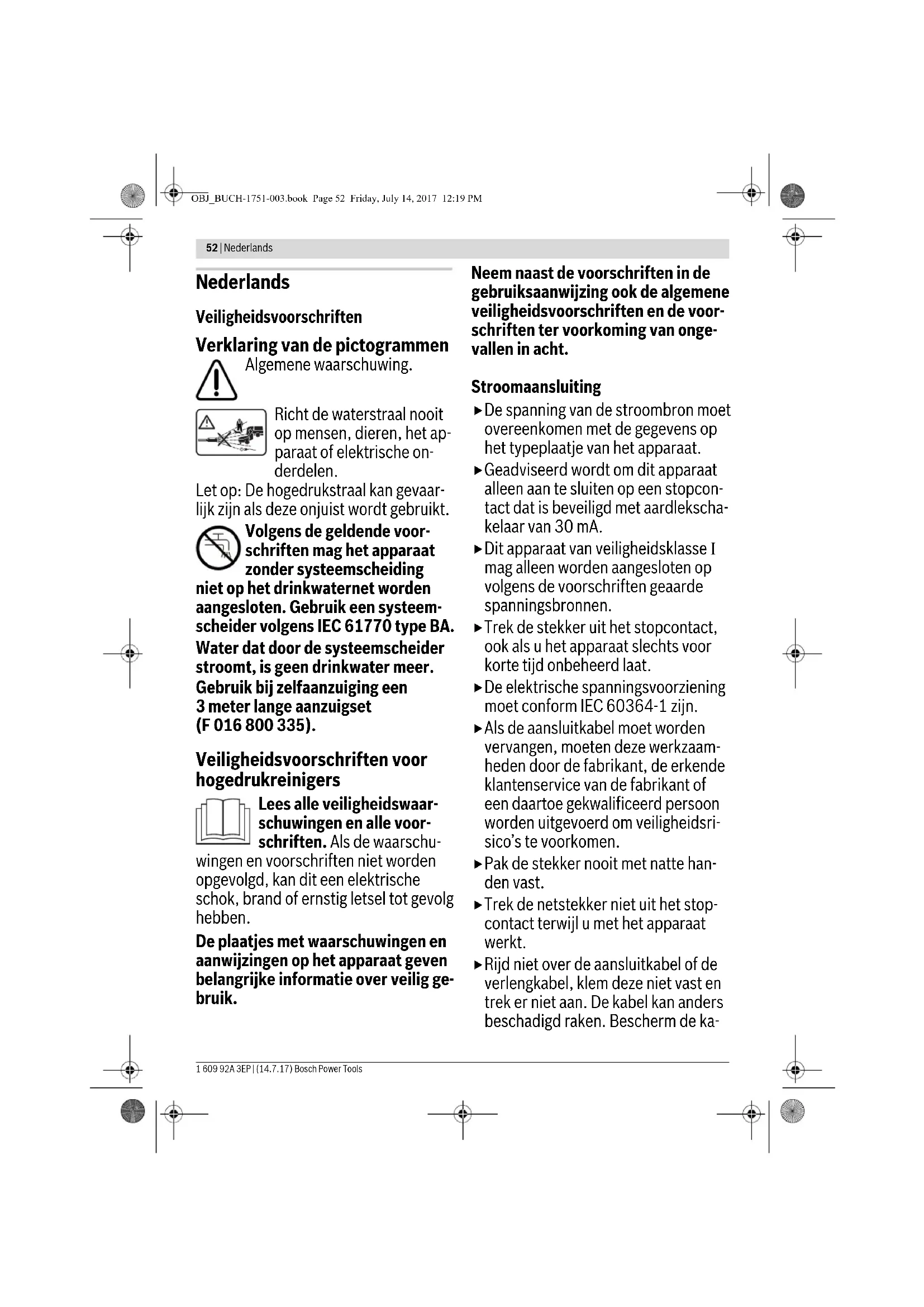

Veiligheidsvoorschriften

Verklaring van de pictogrammen

Algemene waarschuwing.

Richt de waterstraal nooit op mensen, dieren, het apparaat of elektrische onderdelen.

Let op: De hogedrukstraal kan gevaar- lijk zijn als deze onjuist wordt gebruikt.

Volgens de geldende voorschriften mag het apparaat zonder systeemscheiding

niet op het drinkwaternet worden aangesloten. Gebruik een systeemscheider volgens IEC 61770 type BA. Water dat door de systeemscheider stroomt, is geen drinkwater meer. Gebruik bij zelfaanzuiging een 3 meter lange aanzuigset (F 016 800 335).

Veiligheidsvoorschriften voor hogedrukreinigers

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschu-

wingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

De plaatjes met waarschuwingen en aanwijzingen op het apparaat geven belangrijke informatie over veilig gebruik.

Neem naast de voorschriften in de gebruiksaanwijzing ook de algemene veiligheidsvoorschriften en de voorschriften ter voorkoming van ongevallen in acht.

Stroomaansluiting

▶ De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het apparaat.
▶ Geadviseerd wordt om dit apparaat alleen aan te sluiten op een stopcontact dat is beveiligd met aardlekschakelaar van 30 mA.
▶ Dit apparaat van veiligheidsklasse I mag alleen worden aangesloten op volgens de voorschriften geaarde spanningsbronnen.
▶ Trek de stekker uit het stopcontact, ook als u het apparaat slechts voor korte tijd onbeheerd laat.
▶ De elektrische spanningsvoorziening moet conform IEC 60364-1 zijn.
- Als de aansluitkabel moet worden vervangen, moeten deze werkzaamheden door de fabrikant, de erkende klantenservice van de fabrikant of een daartoe gekwalificeerd persoon worden uitgevoerd om veiligheidsrisico's te voorkomen.
▶ Pak de stekker nooit met natte handen vast.
▶ Trek de netstekker niet uit het stopcontact terwijl u met het apparaat werkt.
▶ Rijd niet over de aansluitkabel of de verlengkabel, klem deze niet vast en trek er niet aan. De kabel kan anders beschadigd raken. Bescherm de ka-

Nederlands | 53

bel tegen hitte, olie en scherpe ran- den.

• Gebruik het apparaat niet als het netsnoer of andere belangrijke delen zoals hogedrukslang, spuitpistool of veiligheidsvoorzieningen beschadigd zijn.
  ▶ Let op: Verlengkabels die niet aan de voorschriften voldoen, kunnen gevaarlijk zijn.
  ▶ Bij gebruik van een verlengkabel moeten stekker en koppeling waterdicht zijn uitgevoerd. De verlengkabel moet een diameter overeenkomstig de gegevens in de gebruiksaanwijzing hebben en moet tegen spatwater beschermd zijn. De verbinding van stekker en contra-stekker mag niet in het water liggen.
  ▶Wanneer stekkers van de stroom- voorzienings- of verlengkabel vervangen worden, moeten de spatwaterbescherming en de mechanische stabiliteit bewaard blijven.

Wateraansluiting

▶Neem de voorschriften van het waterbedrijf in acht.
▶ De schroefverbinding van alle aansluitslangen moet dicht zijn.
- Het apparaat mag nooit zonder terugstroomklep op een drinkwatervoorziening worden aangesloten. Water dat door een terugstroomklep is gestroomd, wordt als niet meer drinkbaar beschouwd.
▶ De hogedrukslang mag niet beschadigd zijn (gevaar voor barsten). Een beschadigde hogedrukslang moet onmiddellijk worden vervangen. Ge-

bruik alleen door de fabrikant geadviseerde slangen en verbindingen.

▶ Hogedrukslangen, armaturen en koppelingen zijn belangrijk voor de veiligheid van het apparaat. Gebruik alleen door de fabrikant geadviseerde slangen, armaturen en koppelingen.
▶Aan de wateraansluiting mag alleen schoon of gefilterd water worden gebruikt.

Gebruik

• Controleer voor het gebruik of het apparaat en het toebehoren zich in een correcte toestand bevinden en veilig kunnen worden gebruikt. Wanneer de toestand niet in orde is, mag het niet worden gebruikt.
  ▶Richt de waterstraal nooit op uzelf of anderen om kleding of schoenen te reinigen.
  ▶ Er mogen geen oplosmiddelhouden-de vloeistoffen, onverdunde zuren, aceton of oplosmiddelen (inclusief benzine, verfverdunner en stookolie) worden aangezogen, aangezien de sproeinevels daarvan zeer brandbaar, explosief en giftig zijn.
  ▶Wanneer het apparaat in een gevaarlijke omgeving wordt gebruikt, bijvoorbeeld bij een tankstation, moeten de daar geldende veiligheidsvoorschriften in acht worden genomen. Het gebruik in een explosiegevaarlijke ruimte is verboden.
• Het apparaat moet een stevige ondergrond hebben.
  ▶ Let bij gebruik in gesloten ruimten op voldoende ventilatie. Zorg ervoor dat

54 | Nederlands

voertuigen tijdens de reiniging uitgeschakeld zijn (motor uit).

▶ De bediening van de hogedrukreiniger vereist beide handen. Werk niet op een ladder. Let er bij werkzaamheden op balkons en andere hoge oppervlakken dat u op elk moment alle kanten ziet.
- Gebruik alleen de door de fabrikant van het apparaat geadviseerde reinigingsmiddelen. Neem de gebruiksvoorschriften, de voorschriften ten aanzien van de afvoer van afval en de waarschuwingen van de fabrikant in acht.
▶Alle stroomvoerende delen in de werkomgeving moeten spatwaterbeschermd zijn.
▶ De hendel van het spuitpistool mag tijdens het gebruik niet in de stand „ON” worden vastgeklemd.
▶ Draag geschikte kleding ter bescherming tegen spatwater. Gebruik het apparaat niet in de buurt van personen, tenzij deze beschermende kleding dragen.
▶ Draag indien nodig geschikte persoonlijke beschermende uitrusting tegen opspattend water, bijv. een veiligheidsbril of stofmasker, om u te beschermen tegen door voorwerpen weerkaatst water, deeltjes of aërosols.
▶ Bij het gebruik van hogedrukreinigers kunnen zich aerosols vormen. Het inademen van aerosols is schadelijk voor de gezondheid.
▶Hoge druk kan voorwerpen laten te-rugspringen. Draag indien nodig ge-

schikte persoonlijke beschermende uitrusting, bijv. een veiligheidsbril.

▶ Reinig voertuigbanden en ventielen met een minimumafstand van 30 cm ter voorkoming van beschadigingen door de hogedrukstraal. Een eerste teken van een beschadiging is een verkleuring van de band. Beschadigde voertuigbanden en ventielen zijn levensgevaarlijk.
▶ Asbesthoudende materialen en andere materialen die voor de gezondheid gevaarlijke stoffen bevatten, mogen niet worden afgespoten.
- Gebruik de geadviseerde reinigingsmiddelen niet onverdund. De producten zijn in zoverre veilig, aangezien deze geen zuren, logen of voor het milieu schadelijke stoffen bevatten. Wij raden aan de reinigingsmiddelen buiten het bereik van kinderen te bewaren. Spoel onmiddellijk grondig met water af bij contact van het reini-gingsmiddel met de ogen. Raadpleeg bij inslikken onmiddellijk een arts.
- Gebruik de hogedrukreiniger nooit zonder het filter, met een vuil filter of met een beschadigd filter. Bij gebruik van de hogedrukreiniger zonder filter of met een vuil of beschadigd filter vervalt de garantie.
Metaaldelen kunnen na langdurig gebruik heet worden. Indien nodig werkhandschoenen dragen.
▶ Bij slechte weersomstandigheden, in het bijzonder bij opkomend onweer niet met de hogedrukreiniger werken.

Nederlands | 55

Bediening

▶ De bedienende persoon mag het apparaat alleen volgens de voorschriften gebruiken. De plaatselijke omstandigheden moeten in acht worden genomen. Let tijdens de werkzaamheden goed op andere personen, in het bijzonder op kinderen.
▶ Het apparaat mag alleen worden gebruikt door personen die zijn geïnstrueerd in het gebruik of die het apparaat aantoonbaar kunnen bedienen. Het apparaat mag niet door kinderen of jongeren worden gebruikt.
▶ Laat dit tuingereedschap nooit gebruiken door kinderen, personen met beperkte fysieke, zintuiglijke of geestelijke vaardigheden of met beperkte ervaring of kennis of door personen die met deze aanwijzingen niet vertrouwd zijn. In uw land gelden eventueel voorschriften ten aanzien van de leeftijd van de bediener.
▶Houd toezicht op kinderen, zodat ze niet met het tuingereedschap spelen.
▶ Het apparaat mag nooit onbeheerd worden gelaten wanneer het ingeschakeld is.
▶ De uit de hogedruksproeier komende waterstraal veroorzaakt een terugstoting. Houd daarom spuitpistool en spuitlans met beide handen vast.

Transport

▶ Schakel het apparaat uit en zet het stevig vast voordat u het vervoert.

Onderhoud

▶ Schakel het apparaat vóór reinigingsen onderhoudswerkzaamheden en vóór het wisselen van toebehoren altijd uit. Trek de stekker uit het stopcontact wanneer u het apparaat op het stroomnet gebruikt.
▶ Reparaties mogen alleen worden uitgevoerd door een erkende Boschklantenservicewerkplaats.

Toebehoren en vervangingsonderde- len

- Gebruik alleen toebehoren en vervangingsonderdelen die door de fabrikant worden aanbevolen. Origineel toebehoren en originele vervangingsonderdelen waarborgen de storingsvrije werking van het apparaat.

Symbolen

De volgende symbolen zijn van betekenis voor het lezen en begrijpen van de gebruiksaanwijzing. Zorg ervoor dat u de symbolen en hun betekenis herkent. Het juiste begrip van de symbolen helpt u het elektrische gereedschap goed en veilig te gebruiken.

Symbool Betekenis

	Bewegingsrichting
	Gewicht
	Aan
	Uit

Lo Lage druk

Hi Hoge druk
	Toebehoren

Gebruik volgens bestemming

Het apparaat is bestemd voor het reinigen van oppervlakken en voorwerpen buitenshuis, voor apparaten, voertuigen en boten, voor zover gebruik wordt gemaakt van het daarvoor bestemde toebehoren, zoals door Bosch aanbevolen reinigingsmiddelen.

56 | Nederlands

Het gebruik volgens de voorschriften heeft betrekking op een omgevingstemperatuur tussen 0 °C en 40 °C.

Technische gegevens

Hogedrukreiniger GHP 5-13 C
Productnummer		3 600 J10 0..
Opgenomen vermogen	kW 2,3
Temperatuur aanvoer max.	°C 50
Watervolume toevoer min.	l/min 8,3
Nominale druk	MPa 13
Maximale werkdruk	MPa 14
Debiet	l/min 8,3
Maximale ingangsdruk	MPa 1
Terugstotende kracht van de lans bij maximale druk	N 22,11
Motorisolatie		Klasse F
Motorisolatiesoort		IPX5
Reinigingsmiddeltank		-
Autostopfunctie		●
Netimpedantie	Ω	0,358
Gewicht volgens EPTA-Procedure 01:2014	kg 16,5
Isolatieklasse		⊕ /I
Serienummer	Zie serienummer (typeplaatje) op hogedrukreiniger

De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken.
Inschakeling veroorzaakt een kortdurende spanningsdaling. Bij ongunstige voorwaarden van het stroomnet kunnen nadelige gevolgen voor andere machines of apparaten optreden. Bij netimpedanties kleiner dan 0,358 ohm worden geen storingen verwacht.

Informatie over geluid en trillingen

Geluidsemissiewaarden vastgesteld volgens EN 60335-2-79.

Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau 81,8 dB(A); geluidsvermogenniveau 90 dB(A). Onzekerheid K = 3 dB.

Draag een gehoorbescherming.

Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60335-2-79: a_h=3,12 m/s^2, K=1,5 m/s^2 .

Montage en gebruik

Handelingsdoel Afbeelding Pagina
Meegeleverd	1 234
Inzetten ventilatiesproeier	2 234
Afwasmiddelfles aansluiten	3 235
Wateraansluiting	4 235

Handelingsdoel Afbeelding Pagina

Filter reinigen 5 235
Hogedrukslang en spuitpistool aansluiten	6 236
Druk instellen	7 236
Sproeistraal instellen	8 237
In- en uitschakelen	9 237
Tips voor de werkzaamheden	10	238
Sproeier reinigen	11	238

Ingebruikneming

Voor uw veiligheid

Let op! Schakel het tuingereedschap uit en trek de netstekker uit het stopcontact voordat u onderhouds- of reinigingswerkzaamheden uitvoert. Hetzelfde geldt wanneer de stroomkabel beschadigd, doorgesneden of in de war is.

Het tuingereedschap is voor uw veiligheid geïsoleerd en heeft geen aarding nodig. De bedrijfsspanning bedraagt 230 V AC, 50/60 Hz (voor niet-EU-landen 220 V of 240 V).

Voor meer veiligheid gebruikt u een aardlekschakelaar met een foutstroom van maximaal 30 mA. Deze aardlekschakelaar moet voor elk gebruik gecontroleerd worden.

De net- en verlengkabel moeten regelmatig op beschadigingen worden gecontroleerd en mogen alleen in onbeschadigde toestand worden gebruikt.

Als de aansluitkabel moet worden vervangen, moeten deze werkzaamheden door Bosch of een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd om veiligheidsrisico's te voorkomen.

Gebruik alleen toegelaten verlengkabels.

VOORZICHTIG: Verlengkabels die niet volgens de voorschriften zijn, kunnen gevaarlijk zijn. Verlengkabels, stekkers en contrastekkers moeten waterdicht uitgevoerd en voor gebruik buitenshuis goedgekeurd zijn.

Gebruik alleen verlengkabels, -leidingen en kabeltrommels die voldoen aan de normen EN 61242 / IEC 61242 of IEC 60884-2-7.

Als u voor het gebruik van het gereedschap een verlengkabel wilt gebruiken, zijn de volgende geleiderdiameters voorgeschreven:

- Geleiderdiameter 1,5 mm ^2 voor verlengkabels tot een maximale lengte van 20 m

Kabelverbindingen (netstekkers en stopcontacten) moeten droog zijn en mogen niet op de grond liggen.

We adviseren voor dit doel het gebruik van een kabelhaspel waarvan de contactdoos zich minstens 60 mm boven de grond bevindt.

Nederlands | 57

Opmerking: Als u een verlengkabel gebruikt, moet deze (zoals bij de veiligheidsvoorschriften beschreven) een aardedraad bezitten die via de stekker met de aardedraad van uw elektrische installatie verbonden is.

Neem de gebruiksaanwijzing van de fabrikant van de verleng-kabel of van de kabelhaspel en de nationale voorschriften voor het gebruik daarvan in acht.

Vraag bij twijfel een vakman voor elektriciteit of de Boschklantenservice om advies.

Informatie over producten die niet in Groot-Brittannië worden verkocht:

LET OP: Voor uw veiligheid is het noodzakelijk dat de aan het tuingereedschap aangebrachte stekker met de verlengkabel wordt verbonden. De stekker van de verlengkabel moet tegen spatwater bestemd zijn en uit rubber bestaan of met rubber bekleed zijn. De verlengkabel moet met een trekontlasting worden gebruikt.

Water aanzuigen uit open reservoirs

- Schroef de zuigslang met filter (speciale zuigslangset artikelnr. F 016 800 335) op de wateraansluiting.

- Schakel het apparaat in de lagedrukinstelling in.

- Laat aan het einde het apparaat gedurende ca. 10 seconden lopen en schakel het vervolgens uit. Deze handelingen meermaals herhalen tot het water gelijkmatig en zonder bellen naar buiten komt.

Let erop dat dit apparaat niet zonder water mag lopen.

Gebruik

Inschakelen

Verbind de waterslang (niet meegeleverd) met de waterkraan en met het apparaat.

Zorg ervoor dat de netschakelaar in stand „0“ staat en steek de stekker van het apparaat in het stopcontact.

Open de waterkraan.

Bedien de inschakelblokkering om de trekker vrij te geven. Trek de trekker helemaal in tot het water gelijkmatig stroomt en er zich geen lucht meer in het apparaat en in de hogedrukslang bevindt. Laat de trekker los.

Richt het spuitpistool omlaag. Bedien de inschakelblokkering om de trekker vrij te geven. Trek de trekker helemaal in.

Bedien de aan/uit-schakelaar.

Autostopfunctie

De motor van het apparaat wordt uitgeschakeld zodra u de trekker van de pistoolgreep loslaat.

Tips voor de werkzaamheden

Algemeen

Zorg ervoor dat de hogedrukreiniger op een vlakke ondergrond staat.

Ga met de hogedrukslang niet te ver naar voren en trek de hogedrukreiniger niet aan de slang. Dit kan ertoe leiden dat de hogedrukreiniger niet meer stabiel staat en omvalt.

Knik de hogedrukslang niet en rijd er niet over met een voertuig. Bescherm de hogedrukslang tegen scherpe randen en hoeken.

Gebruik de rotatiesproeier niet voor het wassen van een auto. Voor aan het veiligheidsventiel geen ongeoorloofde veranderingen of instellingen uit.

Oliepeilstok

De hogedrukreiniger wordt geleverd met een olieafsluitdop (als het apparaat buiten gebruik is gesteld) en een dop met ontluchtingsopening (voor gebruik met de oliepeilstok).

Tips voor de werkzaamheden met reinigingsmiddelen

- Gebruik alleen reinigingsmiddelen die uitdrukkelijk voor hogedrukreinigers geschikt zijn.

Met het oog op het milieu raden wij u een spaarzaam gebruik van reinigingsmiddelen aan. De op de verpakking aangebrachte adviezen over verdunning in acht nemen.

Bosch garandeert door een ruime keuze aan reinigingsmiddelen het storingsvrije gebruik van het apparaat.

Geadviseerde reinigingsmethode

Spuit het reinigingsmiddel spaarzaam op en laat het korte tijd inwerken.

Stap 2: Vuil verwijderen

Verwijder het losgemaakte vuil met hoge druk.

Opmerking: Begin bij het reinigen van verticale oppervlakken

met het reinigingsmiddel onderaan en werk naar boven toe. Bij het afspoelen werkt u van boven naar beneden.

58 | Nederlands

Storingen opsporen

Symptomen Mogelijke oorzaak Oplossing
Motor start niet Stekker niet aangesloten Sluit de stekker aan
	Stopcontact defect Gebruik een ander stopcontact
	Zekering doorgeslagen Vervang de zekering
	Verlengkabel beschadigd Probeer het zonder verlengkabel
	Motorbeveiliging aangesproken De motor 15 minuten laten afkoelen
	Bevroren Pomp, waterslang of toebehoren laten ontdooien
Motor blijft stilstaan Zekering doorgeslagen Zekering vervangen
	Netspanning niet in orde Controleer de netspanning, deze moet met de gegevens op het typeplaatje over-eenkomen
	Motorbeveiliging aangesproken De motor 15 minuten laten afkoelen
Zekering slaat door Zekering te zwak Sluit het apparaat aan op een stroom-
		kring die een zekering heeft die past bij het vermogen van de hogedrukreiniger
De motor loopt, maar geen druk aanwezig	Sproeier gedeeltelijk verstopt	Sproeier reinigen
Motorgeluid aanwezig, maar geen functie	Ontoereikende netspanning	Controleer of de spanning van het stroomnet overeenkomt met de gegevens op het typepbclaatje
	Te lage spanning vanwege gebruik van een verlengkabel	Controleer of de verlengkabel geschikt is
	Apparaat is lange tijd niet gebruikt	Neem contact op met de erkende Bosch-klantenservice
	Problemen met de autostopfunctie	Neem contact op met de erkende Bosch-klantenservice
Pulserende druk	Lucht in waterslang of pomp	Laat de hogedrukreiniger met open spuit-pistool, open waterkraan en op lage druk ingestelde sproeier lopen tot een gelijk-matige werkdruk bereikt wordt
	Watervoorziening niet in orde	Controleer of de wateraansluitingvoldoet aan de technische gegevens. De kleinste waterslangen die mogen worden ge-bruikt, zijn 1/2" of ∅ 13 mm
	Waterfilter verstopt	Reinig het waterfilter
	Waterslang afgeklemd of geknikt	Leg de waterslang recht
	Hogedrukslang te lang	Verwijder de verlenging van de hogedruk-slang, maximumlengte waterslang 7 m
Druk is gelijkmatig, maar te laag	Sproeier versleten	Sproeier vervangen
Opmerking: Bepaald toebehoren veroor- zaakt een lage druk	Start- en stopventiel versleten	Trek vijf keer snel achter elkaar aan de trekker
De motor loopt, maar druk begrensd of geen werkdruk	Water niet aangesloten Water aansluiten
	Filter verstopt	Filter reinigen
	Sproeier verstopt	Sproeier reinigen
De hogedrukreiniger start vanzelf	Pomp of spuitpistool lekt	Neem contact op met de erkende Bosch-klantenservice
Apparaat lekt	Pomp lekt	Geringe waterlekkage is toegestaan; bij grotere lekkages neemt u contact op met de klantenservice

1 609 92A 3EP | (14.7.17) Bosch Power Tools

Nederlands | 59

Symptomen Mogelijke oorzaak Oplossing

Reinigingsmiddel wordt niet aangezogen	Instelbare sproeier in stand hoge druk	Sproeier op „Lo” zetten
	Reinigingsmiddel te taaivloeibaar Met water verdunnen
	De hogedrukslang is verlengd Originele slang aansluiten
	Resten of vernauwingen in de reinigings-middelkringloop	Met schoon water spoelen en vernauwing ongedaan maken. Als het probleem nog steeds bestaat, Bosch Service Center om raad vragen.

Onderhoud en service

Onderhoud

- Trek altijd voor werkzaamheden aan het apparaat de stekker uit het stopcontact en maak de wateraansluiting los.

Opmerking: Voer de volgende onderhoudswerkzaamheden regelmatig uit, zodat u verzekerd bent van een lang en probleemloos gebruik.

Controleer het apparaat regelmatig op zichtbare gebreken zoals een losse bevestiging en versleten of beschadigde onderdelen.

Controleer of afschermingen en veiligheidsvoorzieningen niet beschadigd zijn en juist zijn aangebracht. Voer voor het gebruik eventueel noodzakelijke onderhouds- of reparatiewerkzaam-heden uit.

Na gebruik, opbergen

Reinig de buitenkant van de hogedrukreiniger met een zachte borstel en een doek. Gebruik geen water, oplosmiddel of polijstmiddel. Verwijder alle verontreinigingen. Reinig in het bijzonder de ventilatieopeningen van de motor.

Buiten gebruik stellen aan einde van seizoen: Laat alle water uit de pomp lopen door de motor enkele seconden te laten lopen en de trekker te bedienen.

Plaats geen andere voorwerpen op het apparaat.

Controleer dat de kabels niet worden vastgeklemd terwijl het apparaat opgeborgen is. Knik de hogedrukslang niet.

Klantenservice en gebruiksadviezen

www.bosch-do-it.com

Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van de machine.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Milieubescherming

Chemicaliën die schadelijk zijn voor het milieu, mogen niet in de grond, het grondwater of het oppervlaktewater terechtkomen.

Houd bij gebruik van reinigingsmiddelen de voorschriften op de verpakking en de voorgeschreven concentratie nauwkeurig aan.

Neem bij het reinigen van motorvoertuigen de plaatselijke voorschriften in acht: Afgespoelde olie mag niet in het grondwater terechtkomen.

Afvalverwijdering

Hogedrukreiniger, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden gerecycled.

Gooi de hogedrukreiniger niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU betreffende oude elektrische en elektronische apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische en elektronische apparaten worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.

60 | Dansk

Dansk

Directie de deplasare

Română | 159

Simbol Semnificatie

	Greutate
	Pornit
	Oprit

Lo Presiune scăzută

nl 2000/14/EG: gemeten geluidsvermogensniveau 90 dB(A), onzekerheid K = 3 dB, gegarandeerd geluidsvermogensniveau 93 dB(A); beoordelingsmethode van de overeenstemming volgens bijlage V. Productcategorie: 27 Technisch dossier bij: *

da 2000/14/EF: Målt lydeffektniveau 90 dB(A), usikkerhed K = 3 dB, garanteret lydeffektniveau 93 dB(A); overensstem-melsesvurderingsprocedure som omhandlet i bilag V. Produktkategori: 27 Tekniske bilag ved: *
