GEBRUIKSAANWIJZING HW90B14939S8 HAIER

5 Washer door
6 Service flap

2 Work top
3 Programme selector

7 Adjustable feet

4 Panel

2.2 Accessories

Gebruikershandleiding

Wasmachine

HW80-B14939S8

HW90-B14939S8

HW100-B14939S8

HW80-B14939

HW90-B14939

HW100-B14939

Dank u voor uw aankoop van dit Haier product.

Lees deze handleiding grondig voor u het apparaat in gebruik neemt. De handleiding bevat belangrijke informatie die u zal helpen uw apparaat optimaal te gebruiken en het veilig en correct te installereren, gebruiken en onderhonden.

Bewaar deze handleiding zodat u hem steeds=kunt raadplegen voor het veilig en correct gebruik van het apparaat.

Als u het apparaat verkoopt, wegschenkt, of achefterlaat wanneer u verhuist, moet u deze handleiding ook meegeven zodate de neue eigenaar vertrouwd kan raken met het apparaat en de veiligheidswaarschuwingen.

Legende

Waarschuwing - Belangrijke veiligheidsinformatie

Algemene informatie en tips

Milieu-informatie

Verwijdering

Help het milieu en de gezondheid te beschermen. Plaats de verpakking in de geschikte containers om het te recyclen. Help afval van elektrische en elektronische apparaten recyclen. Gooi apparaten die voorzien zijn van dit symbol Niet weg met huishoudelijk afval. Retourneer het product maar uw lokale instelling of neem contact op met uw gemeentelijk kantoor.

WAARSCHUWING!

Risico op letsels of verstikking!

Ontkoppel het apparatusaat van het netwerk. Snijd het netsnoer door en verwijder het. Verwijder de scharnieren om te vermijden dat kinderen of huisdieren in het apparatusaat vastgeklemd konnen raken.

NL

Inhoud

1-Veiligheidsinformatie 4
2-Productbeschrijving. 7
3-Bedieningspaneel 8
4-Programma's 11
5-Verbruik 12
6-Dagelijks gebruik 13
7-Milieuvriendelijk wassen 18
8-Zorg en reiniging 19
9-Probleemoplossen 22
10-Installatie 25
11-Technische gegevens 29
12-Klantendienst 30

Voor u het apparaat de eerste maal inschakelt, moet u het veiligheidsadvies lezen!:

ARSCHUWING!

Voor de eerste ingebruikname

Zorg ervoor dat er geen schade is opgetreden tijdens het transport.

Zorg ervoor dat alle transportbouteen verwijderd zichn.
Verwijder alle verpakking en buiten de buurt van kinderen bewaren.
Het apparaat moet altoed door minimum twee personen worden gedragen odomat het zo zwaar is.

Dagelijks gebruik

Dit apparaat mag worden gebruikt door kinderen van 8aar en ouder en personen met een verminderde fysiek, gevoelsmatig en mentalaal vermogen of een gebrek aan ervaring en kennis als ze onder toezicht staan of instructies krijgen met betrekking tot het veilige gebruik van het apparaat en de betrokken risico's.
Houd het apparaat uit de buurt van kinderenjonger dan 3aar oudtenzij ze onder constant toezicht staan.
▶ Kinderen mightniet spelencmethet apparaat.

Laat kinderen of huisdieren nicht dicht bij het apparaat komen als de deur geopend is.
Bewaar alle wasmiddelen uit de buurt van kinderen.
Sluit ritssluitingen, bevestig losse draden en let erop datkleine items Niet verstrikt kunnen raken. Indienoodzakelijk moet u een zak of net gebruiken.
U mag Niet op het apparaat drukken of het gebruiken op blote voeten of met natte of vochtige handen of voeten.
U mag het apparaat Niet afdekken of omwikkelen tijdens de werkking of anschraf zodate eventueel vocht kan verdampen.
U mag geen zware voorwerpen of brunnen van warmte of vocht bovenop het apparaatplaatsen.
- Gebruik of bewaar geen ontvlambaar wasmiddel of stomerij reinigingsmiddel zicht bij het apparaat.
Gebruik geen ontvlambaar sprays zicht bij het apparaat.
Was geen kledingstukken die behandeld werden met oplosmiddelen in het apparaat zonder ze vooraf in de lucht te hebben lately drogen.

RSCHUWING!

Dagelijks gebruik

U mag de stekker Niet verwijderen of invoeren in de aanwezigheid van ontvlambaar gas

U mag schuimrubber of sponsachtig materialaal wassen in heet water.
U mag geen wasgoed wassen dat vuil is met bloem.
U mag de lade met het wasmiddel Niet openenijdens een wascyclus.
▶Druk Niet op de deurijdens een wascyclus. Ze worden namelijk heet.

U mag de deur Niet openen als het waterniveau zichtbaar is door het kijkvenster.
U mag de deur Niet open forceren. De deur is uitgerust met een zelfgrendelend mechanisme en ze opent kort aan het einde van de wasprocedure.
Schakel het apparaat UIT na elk programma en voor u routine onderhoudswerkenuitvoeren. Verwijder de stekker UIT het stopcontact om elektriciteit te besparen enuitveiligheidsoverwegingen.
U mag nooit aan het netsnoer trekken om de stekker uit het stopcontact te verwijde- ren.

Onderhoud & reinigen

Zorg ervoor dat kinderen onder toezicht staan als ze het apparaat reinigen of onderhonden.
▶ Verwijder de stekker uith het stopcontact voor u onderhoudswerkzaamhedenuitvoert.
Houd het onderste deel van het kijkvenster schoon en open de deur en de lade met het wasmiddel als het apparaat Niet in gebruik is om geurtjes te voorkomen.
Gebruik geen waterspray of stoom om het apparaat te reinigen.
Als het netsnoer beschadigd is, moet het worden verwangen door de fabrikant, zich onderhoudsdienst of dergelijk gekwalificeerde personen om ieder risico uit te sluiten.
Probeer het apparaat nooit zich te repareren. Neem contact op met unsere klantendienst om reparaties te lately uitvoeren.
▶ Verwijder alle vreemde voorwerpen zoals metalen voorwerpen, chemicalien, breekbare goederen, brandende kaarsen of sigaretten, etc. van het apparaat.

Installatie

Het apparatus moet in een goed geventileerde locatie worden geplaatst. Zorg voor een locatie die toelaat de deur volledig te openen.
Installeer het apparaat nooit buiten op een vochtige locatie, of in een locatie waar waterlekken+kunnen optreden, zoals onder of zichbij een wastafel. In het geval van een waterlek moet u de elektrische voeding loskoppelen en de machine natuurlijk latent drogen.

ARSCHUWING!

Installatie

Installeer of gebruik het apparaat enkel als de temperatuur hoger is dan 5^
Plaats het apparaat Nietrechtstreeks op een tapijt of zicht bij een muur of meubelstuk.
U mag het apparaat Niet installereren in direct zonlicht of in de buurt van warmtebronnen (bijv. fornuizen, verwarming).

Zorg ervoor dat de elektrische informatatie op het naamplaatje overeenstemt met de stroomtoevoer. Zo Niet要去 u contact opnemen met een elektricien.
Gebruik geen multi-stekker adapters of verlengsnoeren.
- Zorg ervoor dat enkel het geleverde netsnoer en slangenset worden gezruikt.
Zorg ervoor dat het netsnoer en de stekker Niet beschadigd zijn. In dien beschadigd要去 het worden verrangen door een elektricieien.
- Gebruik een afzonderlijke aardgeleider voor de voeding die eenvoudig toegankelijk要去ন na de installmentie. Het apparaat要去 geaard worden.

Enkel voor het VK: Het netsnoer van het apparaat is uitgerust met een driepolige stekker (a Harding) die past in een driepolige (geaarde) stekker. Snij de derde pin (a Harding) nooit weg of demonteer ze Niet. De stekker要去 ook na de installmentie toegankelijk zijn.

Zorg ervoor dat de naden en de verbindingen van de slang stevig zich aangebracht en dat er geen lekken zich.

Beoogd gebruik

Dit apparaat is enkel bedoeld voor wasgoed dat in de wasmachine mag worden gewassen. U moet algijd de instructies volgen vermeld op het etiket van elk kledingstuk. Het is uitsluitend bedoeld voor gebruik binnen inUIS. Het is Niet bedoeld voor commercieel of industrieel gebruik.

Wijzigingen aan het apparaat zichniet toegelaten. Onbedoeld gebruik kan gevaar en het verlies van de garantie en aansprakelijkkeidsclaims betekenen.

merking:

Omwille van technische wijzigingen en uiteenlopende modellen können de illustraties in de volgende hoofdstukken verschillen van uw model.

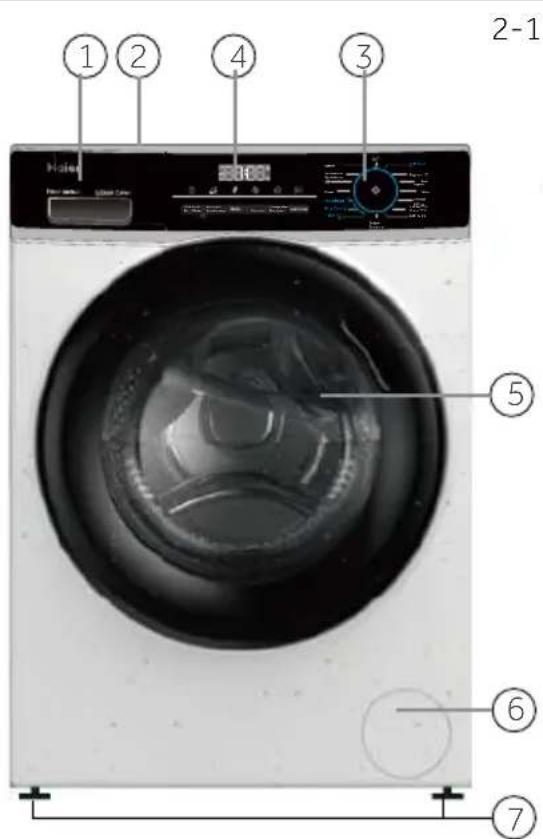

2.1 Afbeelding van het apparatus

Voorzijde (afb. 2-1):

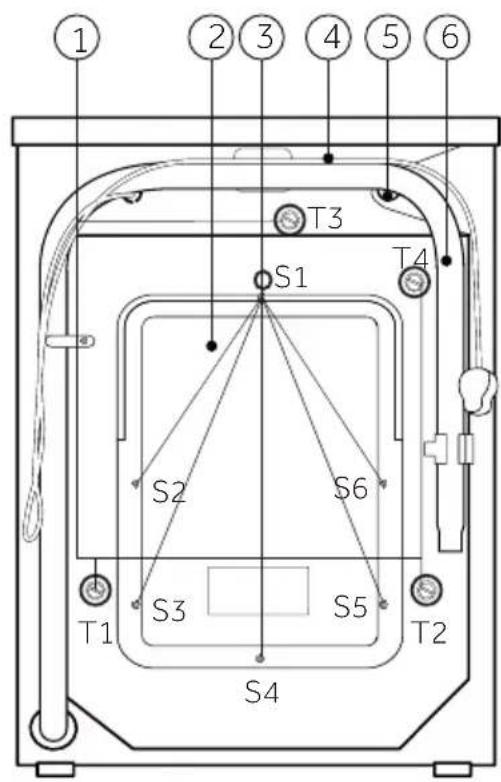

Achterzijde (afb. 2-2):

1 Wasmiddel / Wasverzachter lade

4Panel
5 Slitting deur
6 Onderhoudsluik
7 Instelbare voetjes

2-2

1 Transportbouten (T1-T4)
2 Deksel achteraan
3 Schroeven deksel achteraan (S1-S6)
4 Netsnoer
5 Waterinlaatklep
6 Afvoerslang

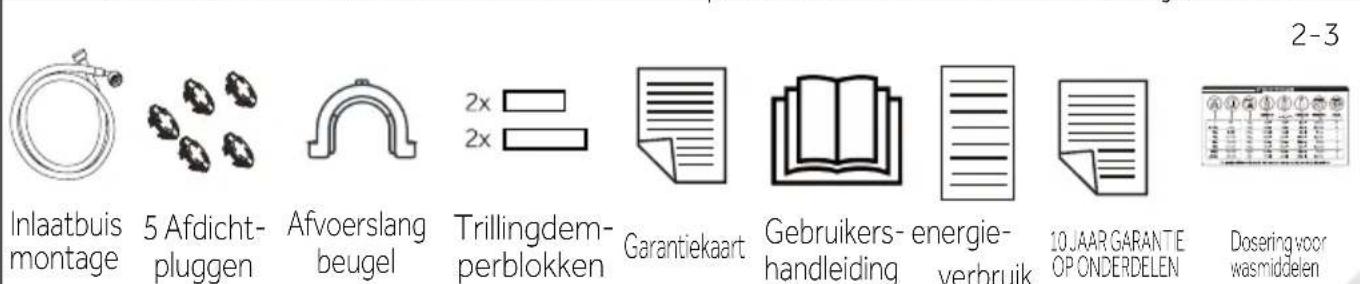

2.2 Accessoires

Controleer de accessoires en documenten op basis van de onderstaande lijst (afb. 2-3):

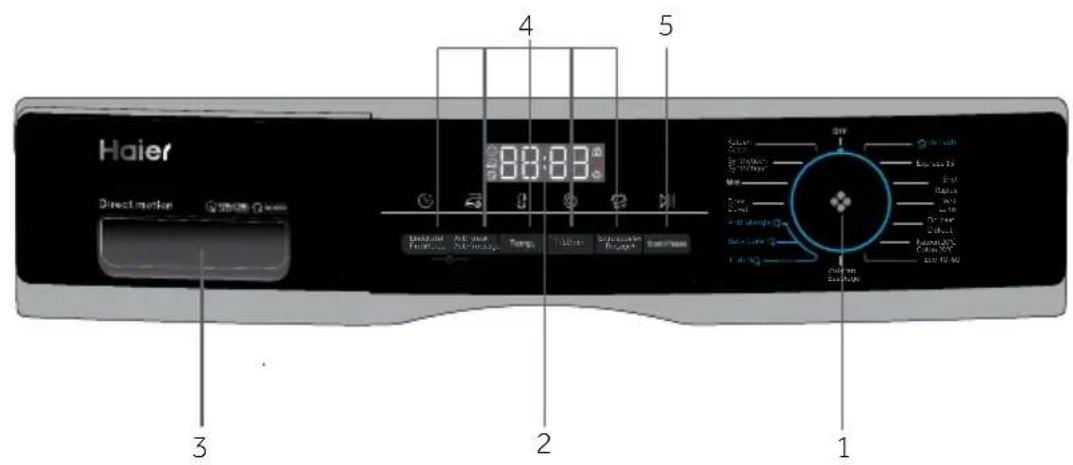

3-Bedieningspaneel

3-1

1 Programma selectieschakelaar 2 Scherm

3 Wasmiddel/wasverzachter lade

5 "Start/Pause" knop

4 Functieknoppen

Opmerking: Geluidssignaal

In de volgende situatuies werkklinkt een geluidssignaal:

▶wonneer een knop worden ingedrukt
wanner men draait aan de programmaselectieknop

▶aan het einde van een programma

Het geluidssignaal kan indienoodzakelijk worden gedeselecteerd; zie DAGELIJKS GEBRUIK (zie P17 6.13).

3.1 UIT

Draai de knop maar een willekeurige positie (behalte OFF) om de machine. Draai de knop maar de OFF-positie om de machine (afb. 3-2).

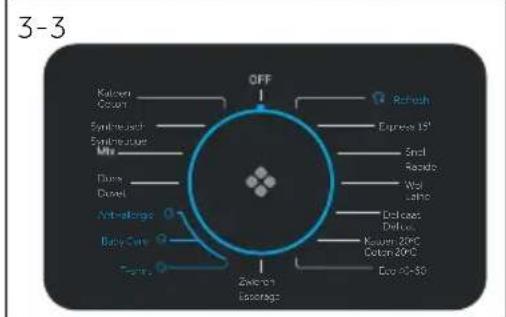

3.2 Programma selectieschakelaar

Door aan de knop te draaien (Fig. 3-3), zal bij een van de 15 programme's (UIT en Centrifugeren is Niet inbegren) die geseleerd hunnen worden een LED oplichten, de standardinstellungen worden weergegeven.

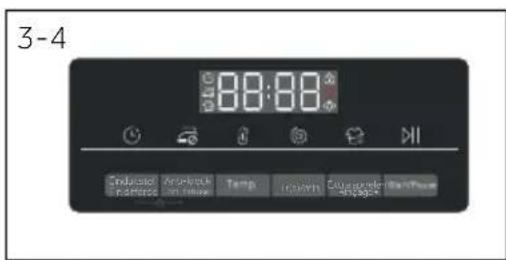

3.3 Scherm

Het scherm (Afb. 3-4) geeft de volgende informatatie wee:

Wasduur
Eindtijd startuitstel
Foutcodes en onderhoudsinformatie
Functieknoppen en "Start/Pause" knop
Wassen met stoom
Deurop slotdoen
▶Kinderslot

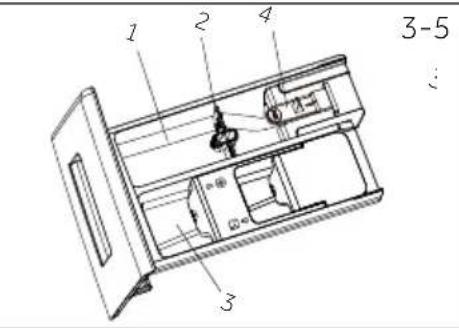

3.4 Wasmiddel lade

Open de lade van de dispenser, er zichn drie compartmenten zichtbaar (Afb. 3-5):

1:Vak voor poeder en vloeijaar wasmiddel
2: Wasmiddel klep selectie, til omhoog voor poederwasmiddel, houd het omlaag voor vloeibaar wasmiddel.
3:Vak voor de wasverzachter
4: Vergrendel het lipje, druk het waar beneden om de dispenserlade eruit te trekken

De aanbeveling over het type wasmiddel is geschikt voor de verschillende wastemperaturen.

Raadpleeg de handleiding van het wasmiddel (zie P11).

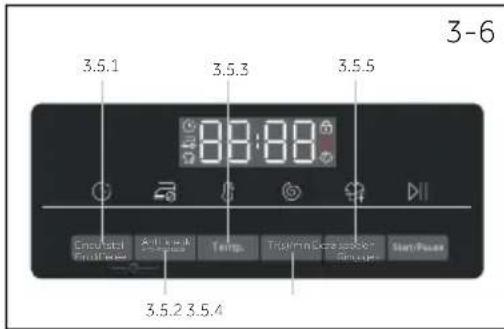

3.5 Functieknoppen

De functieknoppen (Afb. 3-6) schakel bijkomende opties in voor het geselecteerde programma voor de start van het programma. De betrokken indicatoren worden weergegeven. Als het apparaat wordenuitgeschakeld of een/Newu programma ingesteld, worden alle opties uitgeschakeld. Als een knop meerere opties heeft, kan de gewenste optie worden geselecteerd door de knop achtereenvolgens in te drukken. Dit zich druktoetsen. Als ze doflicht weergeven, is de functie Niet geselecteerd, als ze helderlicht weergeven, is de functie geselecteerd.

merking: Fabrieksinstellungen

Voor een optimaal resultaat in elk programme heeft Haier goed gedefinieree specifieke sta daardinstelleningen. Als er geen speciale vereiste is, worden standardinstelleningen aanbevolen.

3.5.1 Functieknop "Einduitstel"

Druk op deze knop (Afb. 3-7) om het programma te starten met startuistel. Het uitstel kan worden verhoogd in stappen van 30 minutes van 0,5 tot 24aar (de eindtijd is langer dan de originele programma-duur). Wonneer bijvoorbeeld 6:30 wordt weergegeven, betekent dat dat het wasprogramma za eindigen na 6aar en 30 minutes. Druk op de "Start/Pause"-knop om met uitstel te starten. Dit is Niet van toe-passing op de programma's "centrifugeren" en "verfrissen".

3-7

Opmerking: Vloeijaar wasmiddel

Als u vloeijaar wasmiddel gebrukt, worden het afgeraden het startuitstel in te schakelen.

3.5.2-Functieknop "Anti-kreuk"

Voor die programma's die de functie "Anti-kreuk"{kennen selectoren (Fig. 3-8), druk op de knop "Anti-kreuk" om deze functie te selectoren en het bijbehorende pictogram za oplichten.Druk nogmaals of selecteer een ander programma, deze functie wordt geannuleerd. Onder de functie "Antikreuk"wordt het maximale centrifugetoerental ingesteld op 600 tpm.Na het centrifugeren blijft de wasmachine intermittend werken om de kleding af te schudden om schimmel en geur te voorkomen, kreuken te verminderen en ze gladder te make na het ophangen.Tijdens de werkung za het LEDdisplay""---""----""tonen en deze fase duurt maximaal 12 uur,gebruikers hunnen op Start/Pause"drukken om hetprogramma te beeindigen op elk moment.

3-8

3-Bedieningspaneel

3-9

Temp.

3-10

Tr(s)/min

3-11

Extraspoelen Rincage +

3-12

Start/Pause

3-13

3.5.3 Functieknop "Temp."

Druk op deze knop (afb. 3-9) om de wastemperatuur van het programma te wijzigen. Als er geen waarde oplicht (het scherm "--"), worden het water Niet opgewarmed.

3.5.4 Functieknop "Trs/min"

Druk op deze knop (Afb. 3-10) om de toeren/minuut van het programma te wijzigen of te deselecteren. Als er geen waarde oplicht op het scherm ("0"), worden het wasgoed Niet gecentrifugeerd.

Druk op deze knop (Afb. 3-11) om het wasgoed intensiever te spoelen met fris water. Dit worden aanbevolen voor personen met een gevoelige huid. Door de knop meerere malen in te drukken, kan men nul tot drie bijkomende cycliseleteren. Ze verschijnen op het scherm als P--0/P--1/P--2/P--3. Andere programma-opties+zijn anders.

3.6 "Start/Pause"-knop

Druk zacht op deze knop (Fig. 3-12) om het momenteel weergegeven programma te starten of te onderbreken. Tijdens de instelling en uitvoering van het programma Licht het LED-lampje boven de knop op, of indien onderbroken begint het te knipperen.

3.7 Kinderslot

Een programma kiezen en dan starten, druk op de knop "Einduitstel" en "Anti-kreuk" (Fig. 3-13) geduren de 3 seconden tegelijkkertijd om alle paneeelementente blokkeren gegen activering, paneelweergave . Druk nogmaals op de twee knappen om te ontgren-delen. De indicator van het kinderslot Licht op wanner het kinderslot werkt. Deze functie is optioneel wanneer de machine in werkig is.

Het scherm geeft clol - weer (Afb. 3-14) als een knop wordt ingedrukt wonneer het kinderslot ingeschakeld is. De wijziging is Niet actief.

Opmerking: De procedure om het aantal cyclite controlleren dat de machine heeft UITgevoerd.

Procedure: selecteer in de standby-modus eerst het programma "katoen" en drukervolgens op "temp". en "Tr(s)/min" tegelijkertijd, het zal het aantallopende cycligiedurende 2 seconden weergeven, en dan terug aan de standby-interface. De cumulatieve werkingscliczullen 1 optellen na het programma eindigt. De weergave vanlopende cyclimoet worden ingesteld op 16-bits gegevens, eenmaal voor bij 9999, za het hexadecimale weergave gebruiken.

Ja, Optioneel./Nee

Oplosmittel compartment voor:

1 Wasmiddel
2 Verzachter of verzorgingsproduct

Programma	Max. lading in kg in °C HW80/ HW90/ HW100	Temperatuur 1) selectaar bereik 1	2) Stoftype		Voorinstel- ling centri - fugeren tr/ min in tspm	Func- tie
						Anti-kreuk	Extra Rinse
						Einduitstel
Katoen	8/9/10 * tot 90 40		● o	Katoen 1400		o o o
Synthesisch	8/9/10 * tot 60 40		● o	Synthesische of combi- natiestoffen	1200	o o o
Mix	4/4,5/5 * tot 60 30		● o	Licht bevulde gemengde zuivel van katoen en synthetisch	1000	o o o
Dons	4/4,5/5 * tot 40 30		● o	Dekbed 800		o o o
Anti-allergie	8/9/10 * tot 90 60		● o	Katoen 1000		o o o
Baby Care	4/4,5/5 * tot 90 60		● o	Katoen/Synthetisch	1000	o o o
T-shirt	2,5/3/3,5	* tot 40 40	● o	Katoen/Synthetisch	1000	o o o
Zwieren	8/9/10	/	/	Alle stoffen	1000	o / /
Eco 40-60	8/9/10	/	/	/	/	/ /
Katoen 20°C	8/9/10	/	/	Katoen	1000	o o o
Delicaat	2/2,5/3 * tot 30 30		● o	Delicaat wasgoed en zichde	600	o o o
Wol	2/2,5/3	* tot 40	● o	Machine wasbare stof van wol of met wol-inhoud	800	/ o o
Snel	8/9/10 * tot 40 40		● o	Katoen/Synthetisch	1000	o o o
Express 15'	2/2.5/2.5	* tot 40	● o	Katoen/Synthetisch	1000	o o o
Refresh	1	/	/	Katoen/Synthetisch	/	/ /

• Water is nicht verwarmd.
  13Kies 90^ enkel als wastemperatuur voor hygienische vereisten.
  2 Verminder de hoeveelheid wasmiddel omdat de programmaduur kort is.

Het ontwerp en de specificaties zijn onderhevig aan wijzigingen zonder voorafgaande kennisgeving om de kwaliteit te verbeteren.

Scan de QR-code op het energiaabel voor informatie over het energieverbruik.

Het reèle energieverbruik kan verschillen van het verklaarde verbruik in naargelang de lokale omstandigheden.

Het apparaat is uitgerust met een lading-herkenning. Bij een lage lading wordt de hoeveelheid energia, water en de wasduur automatisch verminderd voor bepaalde programma's. De standardtijd op het scherm kan variieren naargelang het gewicht van de lading, zoals het "Mix, Synthetische stoffen, Katoen, Katoen 20^ , Eco 40-60" programmá.

Indicatieve informatatie (volgens de verordering van de commissie (EU) 2019/2023):

Nomi- naal ver- mogen	Programma	(kg)	(UU:MM)	ENERG† (kWu/cyclus)	(L/cyclus)	Max. tem- peratuur (℃)	Effectieve snelheid (RPM)	Residueel vocht- percentage (%)
8 kg	Eco 40-60 8,003:38	0,680	62,0	30 1400	53,2
	Eco 40-60 4,002:45	0,475	40,0	30 1400	53,0
	Eco 40-60 2,002:40	0,245	28,0	25 1400	55,0
	Katoen 20°C	8,001:00	0,320	75,0	20 1000	65,0
	Katoen 60°C	8,001:40	1,800	75,0	57 1400	55,0
	Wol 30°C	2,000:45	0,350	38,0	30 800	37,0
	Quick15'30°C	2,000:23	0,350	38,0	30 1000	65,0
9 kg	Eco 40-60 9,003:48	0,760	70,0	30 1400	53,0
	Eco 40-60 4,502:52	0,525	44,0	30 1400	53,0
	Eco 40-60 2,502:45	0,248	33,0	25 1400	55,0
	Katoen 20°C	9,001:10	0,330	80,0	20 1000	65,0
	Katoen 60°C	9,001:57	2,000	80,0	57 1400	55,0
	Wol 30°C	2,000:50	0,380	40,0	30 800	37,0
	Quick15'30°C	2,500:28	0,380	40,0	30 1000	65,0
10 kg	Eco 40-60 10,003:58	0,880	78,0	30 1400	52,8
	Eco 40-60 5,002:55	0,550	48,0	30 1400	53,0
	Eco 40-60 2,502:45	0,248	33,0	25 1400	55,0
	Katoen 20°C	10,001:10	0,350	85,0	20 1000	65,0
	Katoen 60°C	10,002:01	2,100	85,0	57 1400	55,0
	Wol 30°C	2,000:50	0,400	40,0	30 800	37,0
	Quick15'30°C	2,500:28	0,400	40,0	30 1000	65,0

De vermelde waarden voor de andere programma's dan het Eco 40-60 programma en de was- en droogcycli zijn louter indicatief.

6.1 Voeding

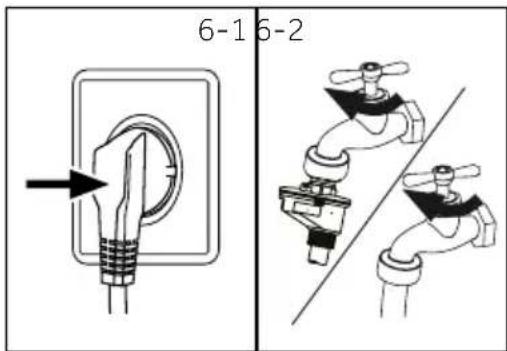

Sluit de wasmachine aan op het Lichtnet (220V tot 240V~/50Hz; Afb.6-1). Raadpleeg ook de sectie INSTALLATIE (P-28).

6.2 Waterverbinding

Controller of de watertoevoer schoon en in goedstaat is, voor u de wateraanvoerslang aansluit.
▶Draai de kraan open (afb.6-2).

Opmerking: Strakheid

Voor gebruik moet u controlleren op lekken in de verbindingen:tussen de kraan en de aanvoerslang door de kraan open te draaien.

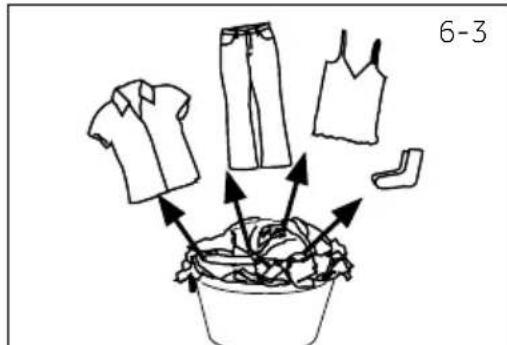

6.3 Wasgoed voorbereiden

Sorteer de kledij naargelang de stof (katoen, synthetisch, wol of zijde) en vuilheid (afb. 6-3). Let op de onderhoudssymbolen op de etiketten.
Scheid witte kledij van gekleurde kledingstukken. Was gekleurde textiel eerst met de hand om te controlleren of de kleuren verbleken of uitlopen.
Maak de zakken leeg (sleutels, munten, etc.) en verwijder hardere decoratieve voorwerpen (bijv. spelden).
▶Kledingstukken zonder zomen, delicaat wasgoed en fijn geweven textiel zoals fjine gordijnen moeten in een waszak worden geplaatst (handwassen of de stomerij+zijn betere opties).

Sluit ritssluitingen, velcro bevestigingen en haken, zorg ervoor dat de knappen stevig zich aan-genaaid.

• Plaats gevoelige items zoals wasgoed zonder een stevige zoom, delicaat ondergoed enkleine items zoals Sokken, riemen, beha's, etc. in een waszak.
• Ontvouw grote stukken wasgoed zoals beddenlakens, spreien, etc.
  ▶Draai jeans, gedecoreerde of kleur-intensieve kleding binnenstebuiten; liefst afzonderlijk wassen.

ELET!

Niet-textiel enkleine,losse voorwerpen of voorwerpen met een scherpe rand,kunnen defectenveroorzaken en schade toebrengen aan zowel de kledij als de machine.

Onderhoudstabel

Wassen

95	Wasbaar tot 95°C normaal programma	60	Wasbaar tot 60°C normaal programma	60	Wasbaar tot 60°C delicaat programma
40	Wasbaar tot 40°C normaal programma	40	Wasbaar tot 40°C delicaat programma	40	Wasbaar tot 40°C heel delicaat pro- gramma
30	Wasbaar tot 30°C normaal programma	30	Wasbaar tot 30°C delicaat programma	30	Wasbaar tot 30°C heel delicaat pro- gramma
	Handwassen max. 40°C		Niet wassen
Bleken
	Bleken toegestaan/ Enkel zaurstof/ niet-chloor				Niet bleken
Drogen
	Trommeldrogen mogelijk normale temperatuur		Trommeldrogen mogelijk lagere temperatuur		Niet trommeldrogen
	Drogen aan de waslijn Pla drogen
Strijken
	Strijken aan een maxi- mum temperatuur tot 200°C		Strijken aan een gemiddelde tempe- ratuur tot 150°C		Strijken aan een lage temperatuur tot 110 °C; zonder stoorn (stoomstrieken kan onherroepelijke scha- de veroorzaken)
	Niet strijken
Professionele textielverzorging
P	Stomen in tre- trachloireteen	F	Stomen in koolwater- Niet stomen stoffen
W	Professioneel nat reinigen	R	Niet professioneel nat reinigen

6.4 Het apparatusl laden

• Plaats het wasgoed stuk voor stuk in de trommel

Niet overladen. Let op de verschillende maximum lading naargelang het programma! De algemene regel voor de maximale lading: Laat vijftien centimeter:tussen de lading en trommel.
Sluit het deksel voorzichtig. Zorg ervoor dat er geen wasgoed tussen de deur geklemd raakt.

6.5 Het wasmiddel selecteren

De efficienie en de prestatie van het wasprogramma wordt bepaald door de kwaliteit van het wasmiddel.
- Gebruik enkel wasmiddel dat is goedgekeurd voor machinewas.
Indien noozakelijk moet u specifieke wasmiddelen gebruiken, bijv. voor synthetische stoffen of wol.
Let altijd op de aanbevelingen van de wasmiddel fabrikant.

• Gebruik geen chemische reinigingsmiddelen zoals trichloroethyleen en gelijkaardige producten.

Kies het Beste wasmiddel

Programma	Type wasmadel
	Universeel Kleur Delicaat Special Wasverzachter
Katoen	L/PL/P -- o
Synthetisch	- L/P -- o
Mix	LL/P -- o
Dons	--	L	L/P -
Anti-allergie	L/PL/P -- o
Babycare	-- L/P	L/P	o
T-shirt	L/PL/P -- o
Zwieren	--	--	-
Eco 40-60	L/P	L/P	-- o
Katoen 20°C	L/P	L/P	-- o
Delicaat	-- L/P	L/P	o
Wol	-- L/P	L/P	o
Snel	L/P	L	-- o
Quick 15'	L	L	-- o
Refresh	--	--	-

L = gel-/vloeijaar wasmiddel P = poeder wasmiddel O = optioneel -- = nee

Als u vloeijaar wasmiddel gebruikt, worden het afgeraden het startuitstel in te schakelen.

We raden aan de volgende producte te gebruiken:

Waspoeder: 20^ tot 90^^ (optimaal gebruik: 40 - 60^
Kleur wasmiddel: 20^ C tot 60^ C^ (optimal gebruik: 30 - 60^ C )
Wol/delicaat wasmiddel: 20^ tot 30^^* (= optimaal gebruik:)

• Kies 90 °C enkel als wastemperatuur voor hygienische vereisten.
• Als u de watertemperatuur 60^ of meer kiest, raden wij u aan minder was-middel te gebruiken. Gebruik het speciale ontsmettingsmiddel dat geschikt is voor katoen of synthetische stoffen.
• Het is beter minder poeder of poeder zonder schuim te gebruiken.

6.6 Wasmiddel toevoegen

1. Open de wasmiddellade.
2. Plaats de vereiste middelen in de overeenstemmende bakjes (Afb. 6-4)
3. Sluit de lade zachtjes.

Oimerking:

Verwijder wasmiddelresten voor het volgende gebruik uit de wasmiddellade.
Gebruik Niet te veel wasmiddel of wasverzachter.
Volg de instructie op de verpakking van het wasmiddel.
Vul het wasmiddel.altijd bij net voor het begin van de wascyclus.

• Geconcentreerd vloeijaar wasmiddel moet worden aangelengd met water voor het worden toegevoegd.
• Gebruik geen vloeijaar wasmiddel als "Einduitstel" is geselecteerd.
  Kies de programma-installingen zorgvuldig in overeenstemming met de onderhoudsymbolen op alle etikettes en met de programmatabel.

6.7 Het apparatusinschakelen

Draai de knop maar een willekeurige positie (behalte UIT) om de machine te starten. Draai de knop maar de UIT-positie om de machine (afb. 6-5)uit te doeon.

6.8 Selecteer een programa

Voor een optimaal wasresultaat selecteert u een programme dat past bij de graad van verruiling en het type wasgoed.

Draai aan de programmaknop (Afb. 6-6) om het gewenste programma te selecteren. Het relevante LED-lampje Licht op en de standardinstellungen worden weergegeven.

Opmerking: Geurtjes verwijdering

Voor het eerste gebruik raden we aan het programma "COTTON+90°C" +600rpm te gebruiken zonder lading en met eenkleine hoeveelheid wasmiddel in het wasmiddel compartment (2) of met speciale machinereiniger om möglichke corrumperende resten te verwijderen.

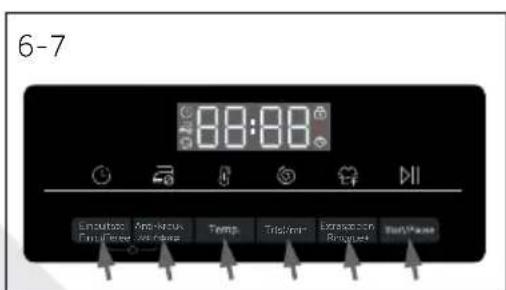

6.9 Individuèle selecties toevoegen

Selecteer de vereiste opties en instellenen (Afb. 6-7); raadpleeg BEDIENINGSPANIEL.

6.10 Het wasprogramma starten

Raak de "Start/Pause" knop (Afb. 6-8) aan om het programme te starten. Het LED-lampje van de "Start/Pause" knop knipperen en brandt voortdurend

Het apparaat werkst in overeenstemming met de aanwezige instellen-gen. Wijzigingen zijn enkel möglichk door het programma te annuleren.

Start/Pause

6-8

6.11 Wasprogramma onderbreken - annuleren

Een actief programma onderbreken drukt u zacht op de "Start/Pause" knop. Het LED-lampje boven de knop knippert. Druk opnieuw op de knop om het programma te hervatten.

Om een actiefprogramma en alle individuelle instellingen te annuleren

1. Raak de knop "Start/Pause" knop aan om het actieve programma te onderbreken.
2. Raak de knop "Power" aan om het apparaat in te schakelen, voer het programma Centrifugeren UIT en selecteer "geen slelheid" (snelheidslichten+zijn UIT) om het water af te voeren.
3. Na het slutien van het programma om het apparaat te herstarten, selecteert u een新产品programma en start u het op.

6.12 Na het wassen

Opmerking: Deurvergrendeling

Uit veiligheidsoverwegingen wordt de deur gedeeltelijk vergrendeld tijdens de wascyclus. Het is enkel möglichk de deur te openen aan het einde van het programma of na de annulering van het programma (zie bovenstaande beschrijving).
In het geval van een hoog waterniveau, een hoge watertemperatuur en tijdens het zwieren is het Niet möglichk de deur te openen; Loci- verschijnt

1. Aan het einde van het programme verschijnt End.
2. Het apparatus schakelt automatisch uit.
3. Verwijder het wasgoed zo snel möglichk voor een goede zorg en om meer kreuken te voorkomen.
4. Schakel de watertoevoer UIT.
5. Ontkoppel het netsnoer.
6. Open de deur om de opbouw van vocht en geurtjes te voorkomen. Laat ze open wanneer de machine Niet in gebruik is.
7. Kleine kleding is gemakkelijk aan de muur te plakken na het drogen van de schommel met hoge snelheid, laat het Niet中断wege bij het openen van de deur om kleding op te halen.

Opmerking: Stand-bymodus / energiebesparende modus

Het ingeschakelde apparaat schakelt over op de stand-bymodus als het Niet wordt ingeschakeld binnen 2 minuten voor de start van het programma of aan het einde van het programma. Het scherm schakeltuit. Dit bespaart energia.

6.13 De zoemer in- of uitschakelen

Het geluidssignaal kan indienoodzakelijk worden gedeselecteerd:

1. Het apparatusinschakelen.
2. Selecteer het Mix programme.
3. Druk gewiktijdig op de knop "Einduitstel" en en "Tempge" Bumeage+ ca. 3 seconden. "BEEP ON "verschijnt om de zoemer in te schakelen. Sluit het geluid van de bijen, drukt u opnieuw gewiktijdig op deze drie knappen. "BEEP OFF"verschijnt.

Milieuverantwoordelijk gebruik

Voor een optimaal gebruik van energia, water, wasmiddel en de tijdsduur moet u de aanbevolen maximum lading grootte gebruiken.
Niet overladen (handbreedte tussenruimte boven wasgoed).
Voorlicht verruild wasgoed selecteert u het Express 15'programma.
Gebruik exacte doseringen van elk wasmiddel.
Kies het laagste geschikte wastemperatuur - moderne wasmiddelen reinigen effici ent onder 60^
▶Verhoog de standardinstellungen enkel als er veel vlekken zijn.
Select max. centrifugeersnelheid als men een binnenlandse droogmachine gebruikt.

merking: Algemene informatie:

Het Eco 40-60-programma is in staat om normal bevuild katoenen wasgoed dat is aangegeven als wasbaar op 40^ of 60^ indezelfde cyclus te reinigen en dat dit programme worden gebruikt om de naleving van de EU-wetgeving inzake ecologisch ontwerp te beoordelen;
De meest efficiente programma's in termen van energieverbruik zich over het alge meen de programma's die bij lagere temperaturen en een langere duur presteren;
▶ Geluiden en resterend vocht worden beinvloed door de centrifugecyclus: hoe meer lawaai en hoe lager het resterende vocht.

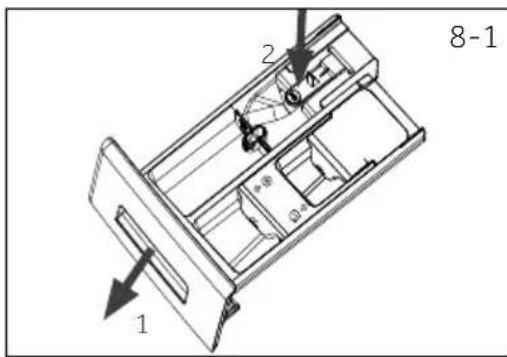

8.1 De wasmiddellade reinigen

U moet.altijd goed opletten of er geen wasminderresten zichn. Reinig de lade regelmatig (afb.8-1):

1. Trek de lade uit tot ze stopt.
2. Druk op de vrijgave knop en verwijder de lade.
3. Spoel daarna de lade tot ze schoon is enplaats de lade opnieuw in het apparaat.
4. Maak de binnenkant van de wastafel schoon met een handdoek

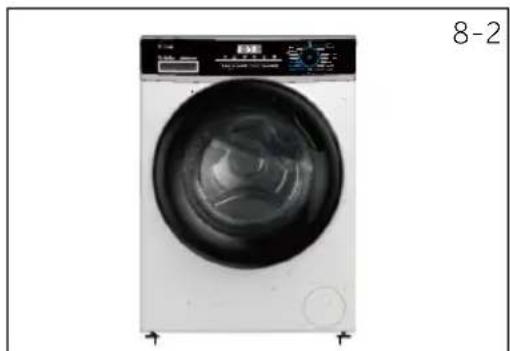

8.2 De machine reinigen

• Verwijder de stekker uit het stopcontact tijdens de reiniging en het onderhoud.
• Gebruik een zachte doek met vloeibare zeep om de machi-nebehuizing en rubberen onderdelenteinigen (afb.8-2).
• Gebruik geen organische chemicalien of schurende oplos-middelen.
  Zet de kraan open om te zien of deze lekt.

8.3 Waterinlaatklep en inlaatklepfilter

Om blokkeringen van de watertoevoerleiding door vaste stoffen zoals kalk te voorkomen, moet u het inlaatklepfilter regelmatig rei-nigen.

Ontkoppel het netsnoer en sluit de watertoevoer.

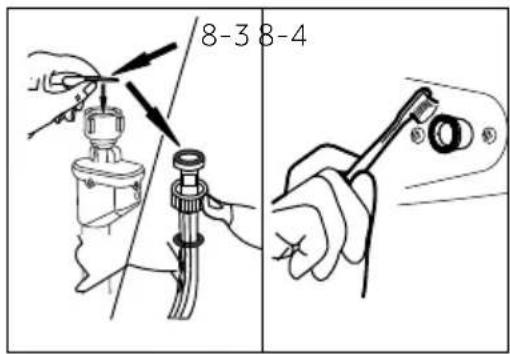

Maak de watertoevoerslang los aan dechterzijde (afb. 8-3) van het apparaat en de kraan.
Spoel de filters met water en een borstel (afb. 8-4).
Voer het filter in en installeer de inlaatslang.

8.4 De trommelreinigen

• Verwijder per ongeluk gewassen items, in het bijzonder metallen onderdelen zoals spelden, munten, etc.uit de trommel ze roestvlekken en schade veroorzaken.
• Gebruik een chloorvrij reinigingsmiddel om roestvlekken te verwijderen. Observeer de waarschuwingen van de fabrikant van het reinigingsmiddel.
• Gebruik geen harde voorwerpen of staalwol voor de reiniging.

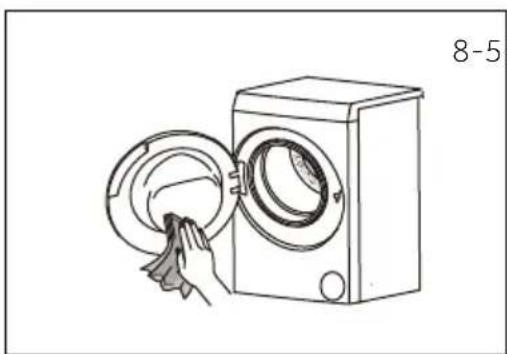

• Open na de procedure de deur, gebruik een handdoek om de vlekken en het schuim rond de pakking te reinigen en houd de binnen- en buitenkant van de pakking schoon. (afb. 8-5)

8-Zorg en reiniging

8.5 Lange perioden van inactiviteit

Als het apparaat Niet worden gezruikt gedurende een langeperiode:

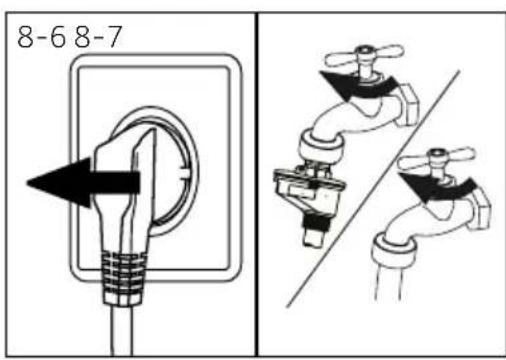

1. Haal de stekker uithet stopcontact (afb. 8-6).
2. Draai de kraan dicht (afb. 8-7).
3. Open de deur om de opbouv van vocht en geurtjes te voorkomen. Laat de deur open wanneer de machine nicht in gebruik is.

Voor het volgende gebruik moet u het netsnoer, water invoerleiding en afvoerslang zorgvuldig controeren. Zorg ervoor dat alles correct geinstalleerd is en dat er geenlekken zich.

8.6 Pompfilter

Reinig het filter een maal per maand en controllerer het pompfilter bijvoorbeeld als het apparaat:

Voert geen water af.
- Centrifugeert nicht.
Veroorzaakt abnormaal lawaai tijdens de werking.

WAARSCHUWING!

Gevaar van brandwonden! Water in het pompfilter kan heel warm+zijn! Voor u een

handeling uitvoert, moet u het water lately afkoelen.

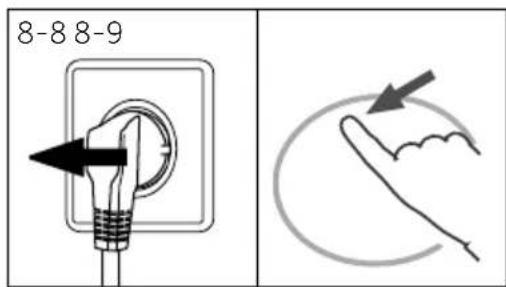

1. Schakel de machine uit en verwijder de stekker uithet stopcontact (afb. 8-8).
2. Open de service klep. U Aunt een muntstuk of een schroevendraier gebruiken (Afb. 8-9).

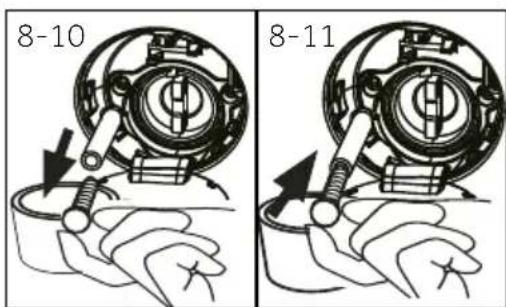

1. Gebruik een vlakke container om het water op te vangen (afb. 8-10). Dit kan een grote hoeveelheid water zichn!
2. Verwijder de afvoerslang en houd de uiteinden boven de container (afb. 8-10).
3. Verwijder de afdichtingsstop uit de afvoerslang (afb. 8-10).
4. Nadat u al het water gedraineerd hebt, sluit u de afvoerslang (Afb. 8-11) en brengtu ze opnieuw aan in de machine.

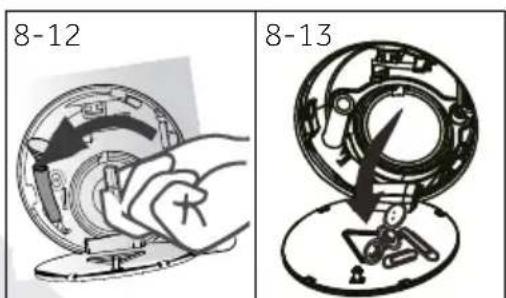

5. Schroef het pompfilter gegen de klok in los en verwijder het (afb. 8-12).

1. Verwijder verontreinigingen en vuil (Afb. 8-13).

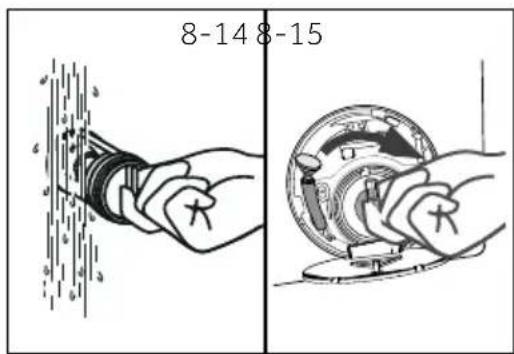

2. Reinig het pompfilter zorgvuldig, bijv. onder stromend water (afb. 8-14).
3. Breng het opnieuw stevig aan (afb. 8-15).
4. Sluit de service klep.

OPGELET!

De Abdichting van het pompfilter moet schoon en onbeschadigd zijn. Als het deksel Niet volledig aangedraaid is, kan water ontsnappen.
Het filter moet aangebracht zichn, zo Niet kan dit totlekken leiden.

9-Probleemoplossen

Veel van de voorkomende problemen Aunt u zich oplossen zonder specifieke expertise. In het geval van een probleem moet u alle weergegeven möglichheden controlleren en de onderstaande instructies volgen voor u contact opneemt met de Dienst na verkoop. Zie KLANTENDIENST.

WAARSCHUWING!

Voor ieder onderhoud moet u het apparaat uitschakelen en de stekker verwijderen uit het stopcontact.
Elektrische apparaten mogen uitsluitend door gekwalificeerde elektrische experts worden onderhoden. Incorrecte reparations können aanzienlijke gevolgschadeveroorzaken.
Als het netsnoer beschadigd is, moet het worden verwangen door de fabrikant, zich onderhoudsdienst of dergelijk gekwalificeerde Personen om ieder risico uit te sluiten.

9.1 Informatiecodes

De volgende codes worden enkel weergegeven ter informatatie met verwijzingaar de wascyclus. Er hoeven geen maatregelen te worden uitgevoerd.

Code Bericht
1:25	De resterende wasduur is 1aar en 25 minuten
6:30	De resterende wasduur, inclusief het gekozen eindtijd startuitstel, is 6aar en 30 minuten
AUTO	Automatische detectie van lading is actief; enkel voor sommige programma's.
End	De wascyclus is beëindigd. Het apparaat schakelt automatisch UIT.
Lock	Deur is gesloten omwille van het hoge waterniveau, hoge watertemperatuur of cen-trifugeercyclus.
BEEP OFF	De zoemer wordenuitgeschakeld
BEEP ON	De zoemer worden ingeschakeld
CLOR	De functietoetsen+zijn gesloten. Het programma wijzigien is ongeldig.

9.2 Probleemoplossing met weergavecode

Probleem Oorzaak Oplossing
CLr FLer	• Draineringsfout, water wordt nicht volle-dig afgevoerd binnen 6 minutes	• Reinig het pompfilter. • Controller de installation van de afvoerslang.
E2	• Vergrendelingsfout. • Sluit de deur correct.
E4	• Het waterniveau niets bereikt na 12 minutes. • Afvoerslang blijdt doorlopend overhevelen.	• Zorg ervoor dat de kraan volledig geopend is en dat de waterdruk normala is. • Controller de installation van de afvoerslang.
E8	• Water beschemingsniveau foul.	• Neem contact op met de Dienst na verkoop.
E5	• Afvoerfout. Het water wordt niets volledig afgevoerd binnen 1 minuut. (Programma-erversen)	• Reinig het pompfilter. Controller de installation van de afvoerslang.

Probleem Oorzaak Oplossing

F3	• Temperatuursensor storing.	• Neem contact op met de Dienst na verkoop.
F4	• Verwarmings-storing.	• Neem contact op met de Dienst na verkoop.
F7	• Motorstoring.	• Neem contact op met de Dienst na verkoop.
FA	• Wateriveau sensorfout	• Neem contact op met de Dienst na verkoop.
FC0 /FC1 or FC2	• Abnormale communicatiefout.	• Neem contact op met de Dienst na verkoop.
Unb	• Lading nicht in evenwicht fout.	• Controller en breng de lading in even-wicht in de trommel. Verminder de lading.

9.3 Probleemoplossen zonder weergavecode

ProblemoorzaakOplossing

Wasmachine werkkt nicht.	Programma is nog Niet gestart. Deur is Niet correct gesloten. • Sluit de deur correct. Machine is Niet ingeschakeld. • Schakel de machine aan. Stroompanne. • Controleer de stroomstekker. Kinderslotfunctie ingeschakeld. • Schakel kinderslot uit.	Controleer het programma en start het.
Wasmachine nicht ge-vuld met water.	Geen water. Inlatslang is gebogen. Inlatslangfilter is geblokkeerd. Waterdruk is minder dan 0,03 MPa. Deur is Niet correct gesloten. • Sluit de deur correct. Watertoevoer defect.	Controleer de waterkraan. Controleer de inlatslang. Verwijder de blokkering uit het inlatslangfilter. Controleer de waterdruk. Controleer de watertoevoer.
De machine draineert ter-wijl ze worden opgevuld.	De afvoerslang hangt lager dan 80 cm. Het uiteinde van de afvoerslang kan in het water hangen.	Zorg ervoor dat de afvoerslang correcte geinstalleerd is. Zorg ervoor dat de afvoerslang nicht in het water hangt.
Foutijdens drainering.	Afvoerslang is geblokkeerd. Het pompfilter is geblokkeerd. Het uiteinde van de afvoerslang is hoger dan 100 cm boven de vloer.	U要去 de blokkering verwijderen uit de afvoerslang. Reinig het pompfilter. Zorg ervoor dat de afvoerslang correcte geinstalleerd is.
Sterke trillingenijdens het centrifugeren.	Niet alle transportbauten werden verwijderd. Het apparaat staat Niet op een stevige ondergrond. De lading in de machine is Niet correct.	Verwijder alle transportbauten. Zorg voor een stevige ondergrond en een genivelleerde plaatsing. Controleer het gewicht en het evenwicht van de lading.
De werking stopt voor het einde van de wascyclus.	Water of elektrische foult.	Controleer de stroom- en water-toevoer.
De machine stopt ge-durende een bepaaldeperiode.	Het apparaat geeft een foutcodeeer. Probleem omwille van het ladingpa-troon. Programma voert de spoelcylus uit.	Overweeg de weergavecodes. Verminder de lading of pas ze aan. Annuleer het programma en start het opnieuw.

9-Probleemoplossen

Probleem Oorzaak Oplossing
Overtollig schuem drijft in de trommel en/of de wasmiddellade.	· Wasmiddel is nicht geschikt. · Overmatig gebruik van wasmiddel.	· Controller de wasmiddel aanbevelingen. · Verminder de hoeveelheid wasmiddel.
Automatische aanpas-sing van de wastijd.	· Wastijd worden aangepast. · Dit is normalaI en heeft geen impact op de werkung.
Centrifugeren mistrukt.	· Wasgoed Niet in evenwicht.	· Controller de lading en het wasgoed en LAST het Zwierprogramma opnieuw draaien.
Ontoreiekend wasresultaat.	· Graad van verruiling stemt Niet overeen met het geselecteerde programma. · Onvoldoende wasmiddel aanwezig. · Kies het wasmiddel in overeen-stemming met de graad van verruiling en de specificaties van de fabrikant. · Maximum lading is overschreden. · Verminder de lading. · Wasgoed was ongelijkmatig verdoeff in de trommel.	· Selecteer een ander programma. · Selecteer een ander programma. · Selecteer een ander programma. · Selecteer een ander programma. · Selecteer een ander programma. · Selecteer een ander programma. · Selecteer een ander programma. · Selecteer een ander programma. · Selecteer een ander programma. · Selecteer een ander programma. · Selecteer een ander programma. · Selecteer een ander programma. · Selecteer een ander programma. · Selecteereman van uw droge wasgoed. · Breng het wasgoed loser aan.
Erijken waspoeder resten aanwezig op het wasgoed.	· Onoplosbare deeltjes wasmiddel kun-nen als witte punteschyterblijven op het wasgoed.	· Extra Rinseuitvoeren. · Probeer de puntesweg te borste-len van uw droge wasgoed. · Kies een ander wasmiddel.
Wasgoed heeft vrijze vlekken.	· Veroorzaakt door vetten zoals oliën, crèmes of zalfjes.	· Behandel het wasgoed vooraf met een speciaal reinigingsmiddel.

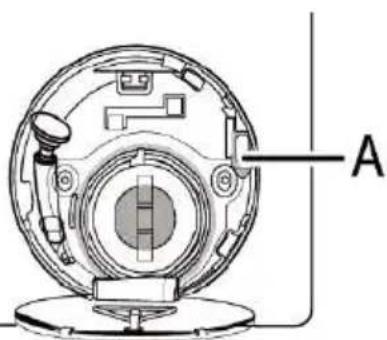

merking: Schuimvorming

Als er te veel schuim aanwezig isijdens het centrifugeren, stopt de motor en de afvoerpomp worden gedurende 90 seconden ingeschakeld. Als die verwijdering van het schuim Niet geslaagd is na 3 pogingen eindhoven het programma zonder centrifugeren.

Als de boutberichten opnieuw verschijnen, zelfs na het nemen van maatregelen, moet u het apparaat uitschakelen, de voeding loskoppelen en Neem contact op met de klantendienst.

9-1

9.4 In het geval van een stroomstoring

Het huidige programma en de instelling worden opgeslagen. Als de stroom hersteld is, kunt u de bewerking hervatten. Als een wasprogramma wordt onderbroken door een stroomstoring is de deur mechanisch geblokkeerd. Om het wasgoed uit de machine te verwijderen, mag u geen water zien in het glazen kijkvenster van de deur - Risico van brandwonden! Het waterniveau moet worden verlaagd zoals beschreiben in "Pump filter". Trek Niet aan de hendel (A) onder de onderhoudsklep (afb. 9-1) tot de deur met een zachte klik worden ontgrendeld. Breng daarna alle onderdelen opnieuw aan.

merking: Ontgrendel de deur

Wanneer de wasmachine veilig is (onder het waterniveau onder het venster over een bepaalde afstand, de trommeltemperatuur minder dan 55^ , de interne trommel heeft nicht gedraaid) kan de deuren van de machine ontgrendelen.

10.1.Voorbereiding

Verwijder het apparatusaatuit de verpakking.

• Verwijder al het verpakkingsmateriaal, inclusief de polystyreen basis, houd ze buiten het bereik van kinderen.
  Wonneer u de verpakking opent, können waterdruppels zichtaarijken op de plastic zak en het kijkvenster. Dit normale fenomeen is het resultaat van watertests in de fabriek.

Opmerking: Weggooien van de verpakking

Houd alle verpakking buiten het bereik van kinderen en gooi ze weg op een milieuvriendelijk wijze.

10.2 OPTIONEEL: Breng trillingdempperblokken aan

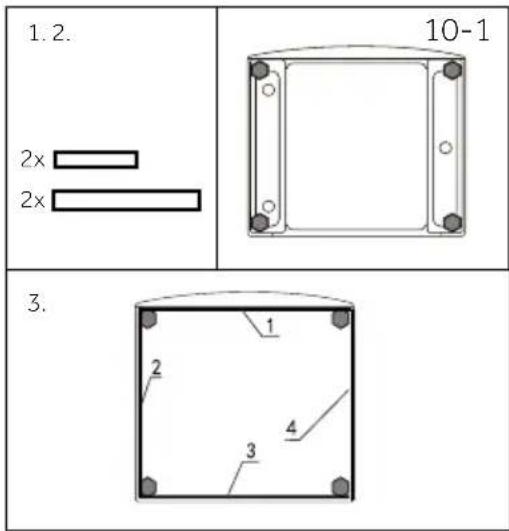

1. Wanneer u de krimpverpakking opent, zult u een aantal geluidsreductie pads zien. Deze worden gelebruikt om het geluid te verminderen. (Afb. 10.-1).
2. Leg de wasmachine op de zijkant, met het kijkvenster maar boven en de onderzijde maar de operator gericht.
3. Verwijder de geluideddempende pads en verwijder de dubbelzijdige klevende beschermende folie; plank rond de onderzijde; de geluideddempende pads onder de wasmachine zoals weergegeven in Afbeelding 3 (twee langere pads in positie 1 en 3 kortere pads in positie 2 en 4). Zet de machine opnieuwrecht.

10.3 Ontmantelt de transportboute

De transportbouteen zijn ontworpen om trilling dempende onderdelen in het apparaat te klemmenijdens het transport om interne schade te voorkomen.

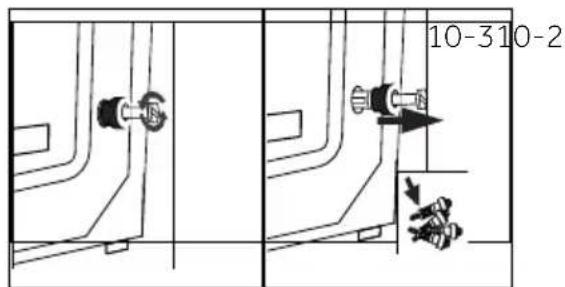

1. Verwijder de 4 bouten op dechterzijde en verwijder de plastic afstandhoulders (Afb. 10-2/Afb. 10-3).

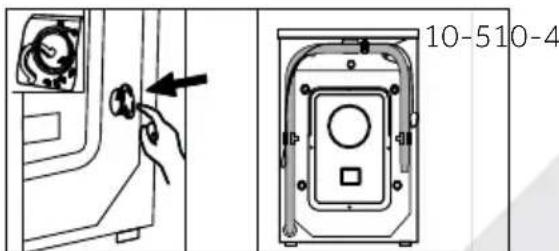

1. Vul de openingen links met aufdichtpluggen (Afb. 10-4/Afb. 10-5).

Merking: Bewaren op een veiligeplaats.

Bewaar de transportbouteen op een veilige plaats voor later gebruik. Als het apparaat moet worden verplaatst,要去 u eerst de transportbouteen opnieuw monteren.

10.4 Het apparatus verplaatsen

Als de machine waar een verre locatie moet worden verplaatst, moet u de transportbouteen opnieuw aanbrengen om schade te vermijden: Breng ze aan in de omgekeerde volgorde.

10.5 Het apparaat uitlijnen

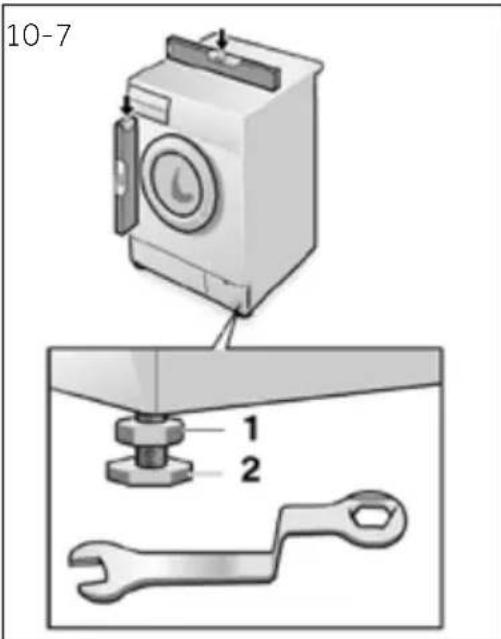

Pas alle voetjes aan (Afb. 10-7) om een volledige horizontale positie te bereiken. Dit herleidt de trillingen en dus het lawaai tot een minimum tijdens het gebruik. Dit vermindert ook de slijtage. We raden aan een waterpas te gebruiken voor de bijstelling. De vloer moet zo stabel en vlak möglichelijk zijn.

1. Schroef de borgmoer (1) los meteen sleutel.
2. Pas de hoogte aan door te draaien aan de voetjes (2).
3. Draai de borgmoer (1) aan gegen de behuizing.

10.6 Draineerwater verbinding

Bevestig de waterafvoerslang correct op de leidingen. De slang要去 een punt bereiken tussen 80 en 100 cm boven de onderste lijn van het apparaat! Indien möglichk,要去 u de afvoerslang.altijd bevestigd houden met de klep op de achterzijde van het apparaat.

WAARSCHUWING!

• Gebruik enkel het geleverde slangenset voor de aansluiting.
  U mag nooit oude slangensets opniewu gebruiken!
  Uitsluitend aansluien op een toevoer van koud water.

U moet controlleren of het water zuiver en holder is voor u de verbinding tot stand brengt.

De volgende verbindingen zijn möglichk:

10.6.1 Afvoerslangaar goatsteen

▶Hang de afvoerslang met de U-beugel over derand van een voldoende große wastafel (afb. 10-8).
Bescherm de U-beugel voldoende gegen slippen.

10.6.2 Afvoerslang maar afvalwaterverbinding

• De interne diameter van de standpijp met ventilatieopening要去 minimum 40mm zijn.
• Plaats de afvoerslang ca. 80-100 mm in de afval-waterleiding.

10.6.3 Afvoerslangaar wastafel aansluiting

Deverbinding moet boven de sifon

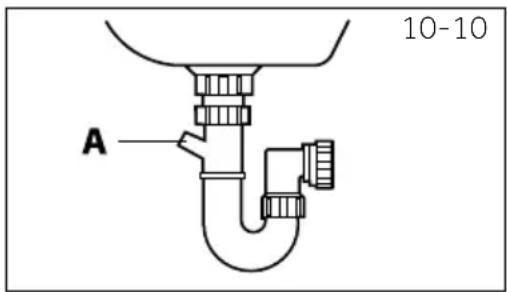

Een tapkraanverbinding wordt gewoonlijk afgeslo - ten met een dop (A). Deze moet worden verwijderd om defecten te voorkomen (Afb. 10-10).
Beveilig de afvoerslang met een klem.

OPGELET!

De afvoerslang moet ondergedompeld zijn in water en ze moet beveiligd worden en lekvrij়. Als de afvoerslang op de vloer worden geplaatst of als de leiding op minder dan 80~cm hoog worden aangebracht, za de wasmachine doorlopend blijven draineren terwijlZe word opgevuld (zelf-overheveling).
- Afvoerslang mag Niet worden verlengd. Indienoodzakelijk neemt u contact op met de Dienst na verkoop.

10.7 Zoetwater verbinding

Zorg ervoor dat de pakkingen ingevoegd zich.

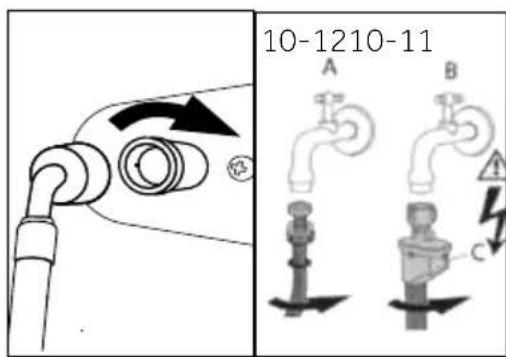

1. Verbind de waterinlaatslang met het gehoekte uiteinde op het apparaat (Afb. 10-11). Schroef de schroeven vast met de hand.
2. Het andere uiteinde wordt verbonden op een waterkraan met een 3/4 draad (Afb. 10-12).

Voor elke aansluiting moet u controlleren of:

▶het elektrisch net, stopcontact en de zekeringen overeenstemmen met de informatatie op het naamplaatje.
- het stopcontact geaard is en er geen multi-stekker of verlengsnoer worden gezruikt.
de stekker en het stopcontact overeenstemmen.
Enkel UK: De UK stekker voldoet aan de BS1363A norm.

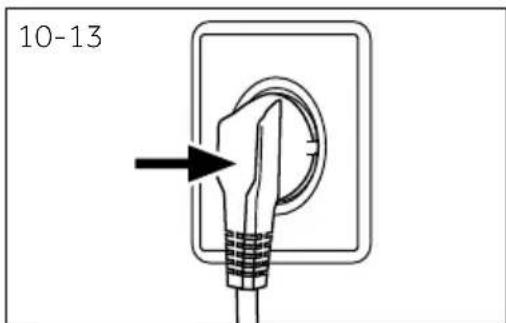

Steek de stekker in het stopcontact (Afb. 10-13).

WARSCHUWING!

Zorg er.altijd voor dat alle verbindingen (voeding, afvoer- en zoetwaterslag) stevig zijn aangebracht en dat ze droog+zijn en geen lekken vertonen!
Zorg ervoor dat deze onderdelen nooit worden samengedrukt, verwrongen of gebogen
- Als het netsnoer beschadigd is, moet het worden verwangen door de onderhouds-agent (zie garantiekaart) om elk risico uit te sluiten.

11.1 Bijkomende technische gegevens

	HW100 HW90 HW80
Voltage in V 220-240 V~/50Hz
Stroom in A 10
Max vermogen in W 2000
Waterdruk in MPa 0.03≤P ≤1
Nettogewicht in kg 74 72

VOORAANZICT

MUUR

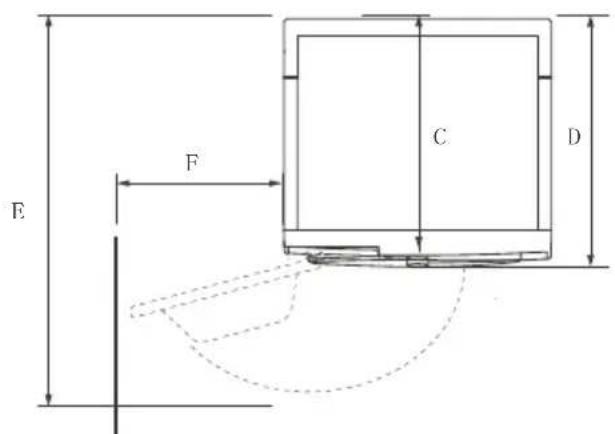

BOVENAANZICH

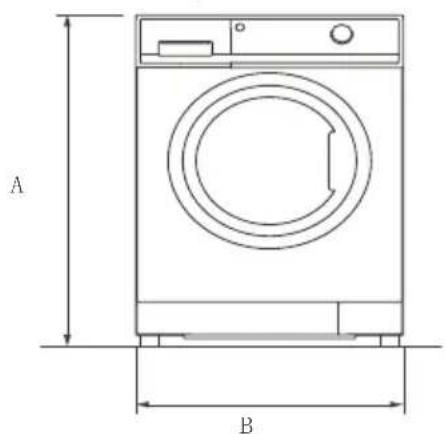

Productafmetingen HW100 HW90 HW80

A: Totale hoogte van het product mm	850	850	850
B: Totale breedte van het product mm	595	595	595
C: Totale diepte van het product (tot bedieningspaneel grootte) mm	610	610	560
D: Totale diepte van het product mm	670	670	620
E: Diepte van deur open mm	1130	1130	1080
F: Minimum deur:tussenruimtemet de aanpalende muur mm	270	270	270

Opmerking: Afmetingen

De exacte hoogte van uw wasmachine hangt af van hoe ver de voeten zijt uitgestrekt vanaf de basis van de machine. De locatie waar u uw wasmachine wilt installereren, moet ten minste 40~mm breder en 20~mm dieper zichn dan de afmetingen van de machine.

11.3 Normen en richtlijnen

Dit product stemt overeen met de vereisten van alle toepasselijkke EU-richtlijnen met de overeenstemmende geharmoniseerde normen die gelden voor de CE-markering.

12- Klantendienst

We raden onsze Haier klantendienst aan en het gebruik van originele reserveonderdelen.

Als u een probleem ondvindt met uw apparaat要去 u eerst de sectie

PROBLEEMOPLOSSEN controlleren.

Als u waar geen oplossing vindt, kutu contact opnemen met

uwlokaleverkoperof

de Onderhoud & Ondersteuning zone op www.haier.com waar u telefoonnummers en veelgestelde vragen kut vinden en waar u uw service claim kut activeren.

Voor specifieke productinformationiekunt u zich aanmelden op de Haier officiele website:

https://www.haier-europe.com/en_GB/technical-assistance/

en het model Zoeken dat u gebruikt. Klikt op het product om maar de detailpagina te gaan en klik op "Documenten" om de handleiding te zoeken en deze te downloaden. U=kunt de productinformatie ook terugvinden op deze pagina.

Informatie over het model is beschikbaar in de productdatabasek op https://eprel.ec.europa.eu/ door de model ID te zoeken vermeld op het productetiket.

Wonneer u contact opneemt met once service要去 de volgende informatie bij de hand hebben.

De informatatie staat vermeld op het naamplaatje.

Model Serienr.

Controleer ook het garantiekaartje dat worden geleverd met het product met betrekking tot de garantie.

Europese Haier adressen
Land* Postadres Land* Postadres
Italië	Haier Europe Trading SRL Via De Cristoforis, 12 21100 Verese ITALIë	Frankrijk	Haier France SAS 53 Boulevard Ornano - Pleyad 3 93200 Saint Denis FRANKRIJK
Spanje Portugal	Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona SPANJE	België-FR België-NL Nederland Luxemburg	Haier Benelux SA Anderlecht Route de Lennik 451 BELGIë
Duitsland Oostenrijk	Haier Allemagne GmbH Konrad-Zuse-Platz 6 81829 MUNICH ALLEMAGNE	Polen Tsjechië Hongarije Griekenland Roemenië Rusland	Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa Polen
United Kingdom	Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR UK

*Voor meer informatie verwijzen wij maar www.haier.com

Informatie over het model is beschikbaar in de product databank op https://eprel.ec.europa.eu/ door te zoeken op de model-id rapporteerde in het veld Model van het productetiket aangebracht op het product; de link maar het model in de product databank staat hieronder vermeld voor elke model-id:

HW100-B14939

HW100-B14939S8

HW90-B14939

HW90-B14939S8

HW80-B14939

HW80-B14939S8

Haier

0020506943MZ
