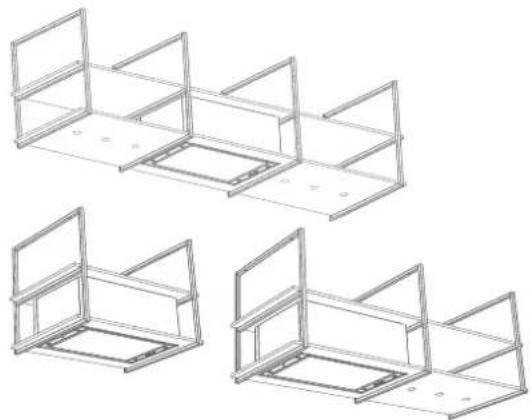

GEBRUIKSAANWIJZING Pureline Frame 15002 NOVY

2.2 Afzuiging in- en uitschakelen

3.1 Algemeen onderhoud

3.2 Verwijderen van de onderplaat

3.6 Inbouwspot legplank (indien van toepassing)

3.7 Batterijen van de afstandsbediening vervangen

Veiligheidsvoorschriften bij kinderen in huis − Verpakkingsmateriaal van het toestel is gevaarlijk voor kinderen. Laat kinderen niet met het verpakkingsmate- riaal spelen. Houd verpakkingsmaterialen uit de buurt van kinderen.

Kinderen jonger dan 8 jaar kunnen dit toestel enkel onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid gebruiken of indien zij opgeleid zijn om dit apparaat te gebruiken in veilige omstandigheden. − Houd toezicht op kinderen om er zeker van te zijn dat ze niet met het toestel spelen. − Kinderen jonger dan 8 jaar dienen uit de buurt van het toestel en de aansluitkabel blijven.

Reiniging en onderhoud van het toestel mogen niet wor- den uitgevoerd door kinderen. − De verlichting van het toestel is zeer fel en kan de ogen beschadigen. Zorg dat vooral baby’s niet direct in de lampen kijken.

Zorg ervoor dat batterijen buiten het bereik van kinderen bewaard worden. Laat kinderen niet zonder toezicht batterijen vervangen.

Veiligheidsvoorschriften bij gebruik van het toestel

Personen met beperkte fysieke, sensorische of geestelijke vermogens of personen die gebrek aan kennis of ervaring hebben, kunnen dit toestel enkel onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid gebruiken of indien zij opgeleid zijn om dit apparaat te gebruiken in veilige omstandigheden.

Flamberen onder de toestel is in geen geval toegestaan.

Wanneer u aan het bakken, braden, grillen of frituren bent, blijf er altijd bij. Oververhitte olie en vet kan snel vlam vatten en de afzuigkap hierdoor beschadigen. − Reinig het vetlter regelmatig volgens de instructies uit deze gebruiksaanwijzing. Door het niet opvolgen van de reinigingsinstructies ontstaat er vetafzetting in het lter waardoor er risico is op brandgevaar ontstaat.

Gebruik het toestel nooit zonder de vetlters om te voorkomen van vuil en vet verder in het toestel terecht komt wat op den duur de werking en het functioneren kan beïnvloeden. − In geval van brand schakel altijd uw toestel uit.

Blus brandende vetten nooit met water, maar dek de pan af met een passend deksel of een blusdeken. − Opgelet, bepaalde delen van het toestel welke binnen handbereik liggen kunnen tijdens het koken heet worden. − Gaskookzones kunnen tijdens de werking veel warmte opbouwen. Zorg dat deze warmte niet te veel kan toe- nemen in de afzuigkap. De boven de gaskookzones geïnstalleerde afzuigkap kan beschadigd raken of in brand vliegen.

• Bedien de gaskookzones alleen met kookgerei erop.

• Schakel de gaskookzone uit als u het kookgerei van het gas afneemt.

• Bij gebruik van meerdere gaskookzones tegelijk moet de afzuigkap op stand 2 of hoger worden gezet.

• Gebruik grote gaskookzones van meer dan 5 kW met de hoogste vlam nooit langer dan 15 minuten, b.v. een wok. 1 VOORSCHRIFTEN VOOR

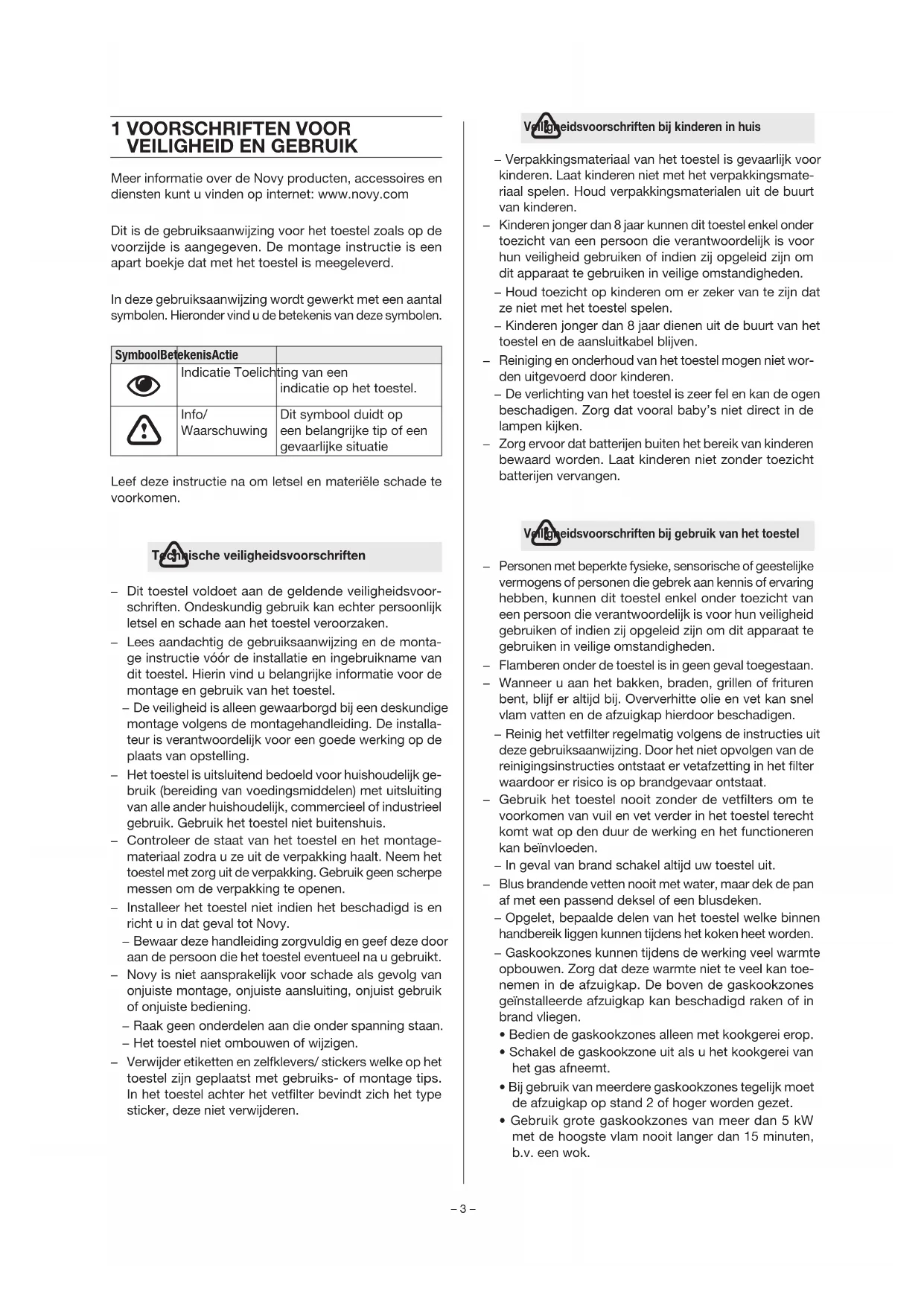

VEILIGHEID EN GEBRUIK

Meer informatie over de Novy producten, accessoires en diensten kunt u vinden op internet: www.novy.com Dit is de gebruiksaanwijzing voor het toestel zoals op de voorzijde is aangegeven. De montage instructie is een apart boekje dat met het toestel is meegeleverd. In deze gebruiksaanwijzing wordt gewerkt met een aantal symbolen. Hieronder vind u de betekenis van deze symbolen. Symbool Betekenis Actie

Indicatie Toelichting van een indicatie op het toestel.

Info/ Waarschuwing Dit symbool duidt op een belangrijke tip of een gevaarlijke situatie Leef deze instructie na om letsel en materiële schade te voorkomen.

Dit toestel voldoet aan de geldende veiligheidsvoor- schriften. Ondeskundig gebruik kan echter persoonlijk letsel en schade aan het toestel veroorzaken.

Lees aandachtig de gebruiksaanwijzing en de monta- ge instructie vóór de installatie en ingebruikname van dit toestel. Hierin vind u belangrijke informatie voor de montage en gebruik van het toestel. − De veiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installa- teur is verantwoordelijk voor een goede werking op de plaats van opstelling.

Het toestel is uitsluitend bedoeld voor huishoudelijk ge- bruik (bereiding van voedingsmiddelen) met uitsluiting van alle ander huishoudelijk, commercieel of industrieel gebruik. Gebruik het toestel niet buitenshuis.

Controleer de staat van het toestel en het montage- materiaal zodra u ze uit de verpakking haalt. Neem het toestel met zorg uit de verpakking. Gebruik geen scherpe messen om de verpakking te openen.

Installeer het toestel niet indien het beschadigd is en richt u in dat geval tot Novy. − Bewaar deze handleiding zorgvuldig en geef deze door aan de persoon die het toestel eventueel na u gebruikt.

Novy is niet aansprakelijk voor schade als gevolg van onjuiste montage, onjuiste aansluiting, onjuist gebruik of onjuiste bediening. − Raak geen onderdelen aan die onder spanning staan. − Het toestel niet ombouwen of wijzigen.

Verwijder etiketten en zelfklevers/ stickers welke op het toestel zijn geplaatst met gebruiks- of montage tips. In het toestel achter het vetlter bevindt zich het type sticker, deze niet verwijderen.– 4 –

Voor het effectief verwijderen van de kookdampen scha- kel het toestel enkele minuten voor de aanvang van het koken in.

Maak gebruik van de naloopstand indien het toestel hierover beschikt. De instructies voor de naloopstand worden beschreven in deze gebruiksaanwijzing. − Vermijd elke vorm van tocht boven het kookvlak. − Plaats uw kookgerei zodanig dat opwellende dampen onder het aanzuigoppervlak van de kap terechtkomen. − Koken met inductie: de intensiteit van toestel en kook- plaat zo laag mogelijk instellen om overproductie van dampen te beperken.

Indien het toestel beschikt over een onderplaat zorg dat deze altijd goed gesloten is. Let op dat deze goed in de klemmen steekt en niet los kan laten. Plaats bij het openen van de onderplaat niet uw handen aan de zijde van de scharnieren om klemgevaar te voorkomen. − Voorwerpen die op het apparaat geplaatst zijn, kunnen de bevestigingselementen / montagemateriaal (pluggen en schroeven) overbelasten. Vraag aan de installateur naar de maximale belasting (kg). De installateur heeft (eventueel in overleg met aannemer of architect) het montagemateriaal (pluggen en schroeven) bepaald welke geschikt is voor de bouwkundige situatie en het totale gewicht van de complete constructie inclusief het geko- zen materiaal van de legplanken en mogelijke belasting op deze legplanken. − Indien er voorwerpen geplaatst worden op het toestel : voorkom dat deze kunnen vallen en voor een gevaarlijke situatie kunnen zorgen.

Luchttoevoer Hoe groot de keuken of de ruimte met open keuken ook is, er kan slechts zoveel lucht uit de ruimte worden afgezogen als er wordt aangevoerd. Te weinig luchttoevoer kan een rendementsverlies van 50% en meer veroorzaken. Indien de afzuiging tegelijk gebruikt wordt met een ver- brandingssysteem (bijv. gas-, olie-, hout- of kolenkachels, gasboilers, warmwaterketels op gas, gaskookplaten en gasovens), kunnen verbrandingsgassen worden terug gezogen en leiden tot vergiftiging. Een verbrandingssysteem gebruikt lucht in een ruimte als verbrandingslucht. Hierdoor ontstaan verbrandingsgassen die door een afvoerinstallatie naar buiten worden gevoerd. Het toestel zuigt lucht aan uit de keuken en aangrenzende vertrekken. Als de luchttoevoer niet voldoende is ontstaat er onderdruk. De giftige gassen worden uit de schoorsteen of afvoerkanaal terug de ruimte in gezogen. Bij gelijktijdig gebruik van het toestel en verbrandingstoe- stellen in dezelfde ruimte mag de onderdruk in de ruimte niet groter zijn dan 4 Pa (=0,04 mBar). De onderdruk kan worden voorkomen door niet-afsluitbare openingen (bijvoorbeeld in ramen of deuren in combinatie met een ventilatiekast in de muur) voldoende lucht in het de ruimte kan komen. Laat het totale ventilatiesysteem van uw woning door een vakman beoordelen en een voorstel laten maken voor passende maatregelen op het gebied van luchttoevoer. Bij gebruik van het toestel met een interne of een externe motor(unit) met luchtafvoer naar buiten dient er in de ruimte waar het toestel is opgesteld/ geplaatst voldoende luchttoevoer aanwezig te zijn zodat verse lucht kan toe- stromen. Het aanvoeren van verse lucht kan geschieden door een raam te kantelen, een deur te openen of door een toevoerrooster aan te brengen. Bij een toestel met recirculatie dient ook een minimale ventilatie in de ruimte waar het toestel is opgesteld/ ge- plaatst aanwezig te zijn. De ventilatie kan geschieden door de algemene ventilatie in de woning of door een raam te kantelen of een deur te openen. Een aantal toestellen zijn uitgerust met een aansluiting voor een venstercontactschakelaar (zie de technische specica- ties van uw toestel). Indien het toestel tegelijk moet werken met een verwarmingstoestel dat lucht uit het vertrek nodig heeft en als de vereiste toevoer van verse lucht enkel via een geopend venster kan gebeuren, is het mogelijk om op het toestel een venstercontactschakelaar (niet bijgeleverd) aan te sluiten. Die zorgt ervoor dat het toestel alleen werkt indien het raam openstaat Als het venster gesloten is, kan de ventilator niet worden ingeschakeld. Contacteer uw installateur voor de juiste accessoire voor uw toestel.

oorzorgsmaatregelen tegen beschadiging

In de montage instructie wordt de juist wijze van montage beschreven. Lees deze instructies goed door.

De installatie en de elektrische aansluiting van het toestel dienen aan een erkende vakman toevertrouwd te worden.

Novy kan niet verantwoordelijk gesteld worden voor eventuele schade voortkomend uit een foutieve inbouw of aansluiting. − Controleer de afstand tussen het kookoppervlak en het toestel. In de montage instructie worden de minimale en maximale hoogte aangegeven.

Voorzorgsmaatregelen bij een defect − Bij het vaststellen van een defect, het toestel uitzetten en de elektrische toevoer uitschakelen.

De herstellingen dienen enkel door gespecialiseerd per- soneel te worden uitgevoerd. In geen geval het apparaat zelf openen. Neem contact op met de servicedienst van Novy.– 5 –

2.1 Toestel bedienen

De afzuigkap kunt u bedienen met de schakelaar op de afzuigkap of met de meegeleverde afstandsbediening.Bediening op de afzuigkap: Aan / uit toets Snelheid verlagen Snelheid verhogen Verlichting Indicatie lampjes groen snelheid 1,2,3 Indicatie lampje rood Powerstand

2.2 Afzuiging in- en uitschakelen

Afzuiging in- uitschakelen Om de afzuiging in te schakelen drukt u op toets . Het vermogen van de afzuiging wordt altijd opgestart op de laatst gebruikte functie (verlichting en/of motor). Afzuiging uitschakelen met naloopstand Om de naloopstand in te stellen drukt u éénmaal op toets

Het eerste indicatie lampje knippert, de andere indicatie lampjes branden op de laatst ingestelde stand. Na 30 minuten schakelen motor en verlichting automatisch uit.Het is aangeraden om altijd deze functie volledig uit te voeren. Maak gebruik van de nalooptijd van 30 minuten, zodat de kookgeuren goed opgenomen kunnen worden in het monoblock filter. Afzuiging uitschakelen zonder naloopstand Druk 2x op de toets

MILIEUBESCHERMING Tips om energie te besparen Het nieuwe toestel is bijzonder efciënt en energiezuinig. Hieronder volgen wat tips om uw toestel nog energiezui-niger te maken. Schakel het toestel op de laagste snelheid in wanneer u met koken begint om de vochtigheidsgraad te regelen en kookluchtjes te verwijderen. − Gebruik de hoogste snelheid alleen wanneer dit beslist noodzakelijk is. − Verhoog de snelheid van het toestel alleen wanneer de hoeveelheid damp dit vereist. − Houd het lter/ de lters van het toestel schoon om de vetlterings- en geurlteringsefciëntie te optimaliseren, Schakel als er veel damp vrijkomt op tijd naar een hogere vermogensstand. Dat is efciënter dan te proberen door het toestel lang te gebruiken, damp op te vangen die zich al in de keuken verspreid heeft. Laat het toestel na het koken niet onnodig (na)ventileren. Schakel de verlichting uit bij het verlaten van de keuken of als de keuken al licht genoeg is. Zorg voor voldoende luchttoevoer in de ruimte, zodat het toestel efciënt en energiezuinig kan werken. − Plaats deksels op de pannen om kookdampen en con-dens te verminderen. Recyclage van de transport-verpakking en het oude toestel Dit toestel is beschermd door verpakking tegen transport-schade. De gebruikte materialen zijn niet schadelijk voor het milieu en geschikt voor recyclage. Opteer voor een milieuvriendelijke afvoer van de verpakking. Uw apparaat bevat tevens vele recycleerbare materialen.Daarom dienen gebruikte toestellen van ander afval te worden gescheiden. De recyclage van het oude toestellen die door uw fabrikant wordt georganiseerd wordt op deze manier onder de beste omstandigheden uitgevoerd. Voor de recyclage van uw toestel verwijzen we naar de recent geldende Europese richtlijnen omtrent elektrisch en elektronisch afval. Informeer bij uw gemeente of bij uw verkoper naar de dichtstbijzijnde inzamelplaats voor uw oude toestel. Houd oude toestellen buiten het bereik van kinderen. Recyclage van batterijen Batterijen niet met het gewone huisvuil meegeven. Informeer bij uw gemeente of bij uw verkoper naar de dichtstbijzijnde inzamelplaats voor batterijen. Houd batterijen buiten het bereik van kinderen.– 6 – Vermogensniveau van de afzuiging Om het vermogensniveau te verhogen drukt u op de toets

Om het vermogensniveau te verlagen drukt u op de toets

geven stand één tot drie aan. − De rode LED

geeft de Powerstand aan. De Power- stand wordt enkel gebruikt bij een sterke ontwikkeling van geur, rook of damp. Rekening houdend met de grote afvoer van lucht bij deze stand, moet het gebruik tot een minimum herleid worden. − De Powerstand keert na 6 minuten automatisch terug naar snelheid drie.

De motor beschikt over een thermocontact, dat bij over- verhitting de motor uitschakelt. Na afkoeling zal de motor weer inschakelen.

Het vaststellen van de oververhitting is noodza- kelijk. Dit kan bijvoorbeeld zijn door vlam in de pan, de waaier van de motor wordt geblokkeerd of er is een voorwerp in de uitblaasopening gekomen waardoor deze gedeeltelijk of volledig is afgesloten. Auto-Stop Om te vermijden dat de afzuigkap aan zou blijven staan, wordt de motor automatisch na 3 uur uitgeschakeld (enkel indien tijdens die 3 uur de bediening niet werd gewijzigd). De verlichting van de afzuigkap blijft branden

Verlichting in- en uitschakelen Om de verlichting in of uit te schakelen drukt u op toets

. Het licht werkt onafhankelijk van de motor. De extra verlichting in de legplank(en) functioneren gelijk- tijdig met de verlichting in de afzuigkap. Bij een 2 frame uitvoering is er geen extra verlichting. De LED verlichting beschikt over een soft-on/ soft-off functie, wat betekend dat de verlichting rustig aan en uit zal gaan. Bij het inschakelen van de verlichting zal deze altijd naar het volle vermogen gaan en kan ook gebruikt worden wanneer de ventilator is uitgeschakeld. Dimmen van de LED verlichting Wanneer de LED verlichting is ingeschakeld kunt u deze dimmen door toets

ingedrukt te houden. Wijzigen kleurtemperatuur van de ledverlichting De kleurtemperatuur van de ledverlichting kunt u wijzigen van 2.700 K (warm wit) naar 4.000 K (neutraal wit). De beschrijving om dit te wijzigen vind u in paragraaf 3.4.

2.4 Afstandsbediening

➀ Verlichting ➁ Snelheid verhogen ➂ snelheid verlagen ➃ Aan/ uit toets ➄ Novy knop (niet van toepassing) De afstandbediening is voorgeprogrammeerd en werkt direct op het toestel. Afstandsbediening opnieuw programmeren Indien de ingestelde code stoort met andere zenders, kan een andere code op de afstandsbediening gekozen worden. Er zijn totaal 10 code mogelijkheden. Bepalen van de gebruikte code Druk gelijktijdig op de afstandsbediening op de toetsen en (ca. 3 seconden). Het lampje op de afstandsbe- diening knippert evenveel keer als de ingestelde code. Wijzigen van de code

Druk gelijktijdig op de afstandsbediening op de toetsen en (ca. 3 seconden).

Het groene lampje op de afstandsbediening knippert evenveel keer als de ingestelde code. Indien een an- dere code is gewenst herhaal deze stap opnieuw (1x knipperen is code 1, 2x knipperen is code 2 etc. Er zijn totaal 10 codes).

Druk gelijktijdig op de afzuigkap en (ca. 10 se- conden). Het 2e groene LED op de afzuigkap knippert (laat dan de knoppen los). − Druk binnen 10 seconden op de afstandsbediening op toets om de bevestiging in te stellen. De afzuigkap en de afstandsbediening zijn nu op elkaar ingesteld.– 7 –

De afzuigkap beschikt over de InTouch functie. Indien u een inductie kookplaat heeft van Novy met InTouch, kunt u de afzuigkap bedienen vanaf de kookplaat. InTouch op de inductie kookplaat programmeren De afstandsbediening moet eerst werken op de afzuigkap. Indien nodig kan de code van de afstandsbediening aan- gepast worden zoals beschreven staat in paragraaf 2.5. − Sluit de kookplaat aan op de netspanning.

Houd de toetsen en op de inductiekookplaat 7 seconden gelijktijdig ingedrukt tot u voor de 2e maal een langer "biep"-signaal hoort. − De kookplaat gaat nu automatisch de code zoeken van de afzuigkap.

Wacht tot de verlichting van de afzuigkap begint te knipperen OF u een "klik"-geluid hoort wanneer u een afzuigkap hebt zonder verlichting (Blijf geduldig, dit kan even duren).

Knippert de verlichting of hoort u het "klik"-geluid"; druk onmiddellijk op een willekeurige InTouch toets of of of op de inductie kookplaat.

U hoort een "biep"-signaal om de koppeling tussen beide toestellen te bevestigen. Nu kunt u de afzuigkap bedienen met de toetsen op de inductiekookplaat. Meer informatie over het gebruik van de InTouch functies vindt u in de InTouch handleiding van de kookplaat. InTouch functie in- en uitschakelen

De InTouch funtie staat standaard aan. Het uitschakelen van de InTouch functie op de afzuigkap heeft tot gevolg dat de connectie tussen afzuigkap en Novy inductie kookplaat met InTouch en/of afstandsbediening ook is uitgeschakeld. Om de InTouch functie uit te schakelen toets

tegelijk indrukken voor 3 seconden de 2e en 4e LED knipperen 3 keer ter bevestiging. (Het toestel moet uitge- schakeld zijn). De functie kan ingeschakeld worden door de toets

tegelijk in te drukken voor 3 seconden. De 2e en 3e LED knipperen keer ter bevestiging (Het toestel moet uitgeschakeld zijn).

Volg alle instructies zoals beschreven in het hoofdstuk Voorschriften voor veiligheid en gebruik.

Volg onderstaande reinigingsinstructies voor een langere levensduur en optimale werking van het apparaat.

De onderplaat, vetfilters en recirculatiefilters kunnen makkelijk uit uw handen glippen. Dit kan schade veroorzaken. Houd onderplaat en filter(s) bij het verwijderen, reinigen, vervangen en terugplaatsen daarom goed vast.

Waarschuwing – Gevaar voor letsel! De onder- plaat altijd langzaam openen en sluiten. Stabie- le ladder gebruiken en op stabiliteit letten. Niet op het werkvlak of de kookplaat staan.

3.1 Algemeen onderhoud

Laat de verlichting voldoende afkoelen voordat u de afzuigkap gaat reinigen.

Gebruik nooit agressieve, krassende of chloor- houdende producten.

Gebruik geen hogedrukreinigers of stoom- straalapparaten. Inox/ Roestvrijstaal Reinigen met een schoonmaakdoekje met mild reini- gingsmiddel en daarna drogen met een zachte doek. Het onderhoud aan het inox/ RVS kan gedaan worden met de Novy cleaner (906060). Gelakte delen van de afzuigkap De afzuigkap kan worden gereinigd met een vochtig schoonmaakdoekje en een mild reinigingsmiddel. Glas Glazen delen van de afzuigkap kunnen gereinigd worden met een zachte doek en een glasreiniger.

3.2 Verwijderen van de onderplaat

Indien de onderplaat voor reiniging los wordt genomen van de afzuigkap, ga als volgt te werk:

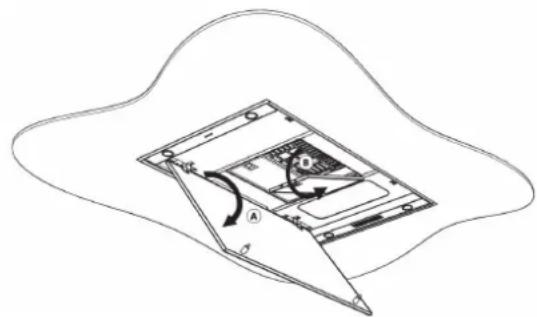

De onderplaat aan het linker en rechter uiteinde vastnemen. − Kantel de onderplaat rustig naar beneden en blijf deze vasthouden. − Zodra de onderplaat in een hoek van 90º naar beneden hangt, kan de onderplaat naar rechts geschoven worden om de onderplaat van de scharnieren af te nemen. Hierbij voelt u enige weerstand. Doe dit voorzichtig om schade– 8 – aan de afzuigkap te voorkomen. Zorg ervoor dat u de onderplaat te allen tijde goed vasthoudt.

De onderplaat kan vervolgens met de hand gereinigd worden. De onderplaat is niet geschikt voor reiniging in de vaatwasser.

Voordat de onderplaat terug geplaatst wordt, reinig gelijk de bereikbare delen aan de binnenzijde van de afzuigkap.

Voor het terugplaatsen van de onderplaat, de onder- plaat aan de linker en rechter uiteinde vastnemen en vasthouden. Zorg ervoor dat u de bodemplaat te allen tijde goed vasthoudt. − Houd de onderplaat in een hoek van 90º naar beneden en schuif de onderplaat naar links over de scharnieren totdat u een klikt waarneemt. − De onderplaat kan niet gesloten worden indien de on- derplaat niet volledig over de scharnieren is geplaatst. − Vervolgens kan de onderplaat gesloten worden.

Indien de volgende instructies niet worden uit- gevoerd, ontstaat er door een te sterke vervui- ling, kans op brandgevaar. Indicatie reiniging vetfilter

Indicatie: 4 knipperende indicatie lampjes Na 20 kookuren geven 4 knipperende indicatie LED’s aan dat de vetlter gereinigd dient te worden. Reset de reinigingsindicatie

Wanneer u de vetfilter terugplaatst na reiniging, volstaat het om 5 seconden op de toets

drukken om de indicator opnieuw in te stellen. Indien u dit niet doet, blijven de indicatie lampjes knipperen bij het inschakelen van de afzuigkap. Toegang tot het vetfilter De onderplaat (a) aan het linker en rechter uiteinde vast te nemen en naar onder te trekken. De metalen vetlter (b) kunt u nu verwijderen door aan het haakje te trekken dat zich op de lter bevindt. Reinigen vetfilter Het metalen vetlter kan met de hand gereinigd worden of in de vaatwasser. We raden aan om het vetlter met de hand te reinigen. Het filter handmatig reinigen:

Dompel het lter in een oplossing van kokend water waaraan een ontvettend afwasmiddel is toegevoegd. − Gebruik voor het reinigen een borstel − Spoel vervolgens het lter uit onder de kraan met warm water en laat deze daarna uitlekken. Het filter in de vaatwasser reinigen: − Gebruik een gangbaar vaatwasmiddel − Plaats de verzadigde vetlters niet samen met service- goed in de vaatwasser − Kies een programma met een lage temperatuur − Laat het vetlter uitlekken na het reinigen.

In de vaatwasser kan het filter wat verkleuren. Dit heeft geen invloed op de werking van het filter. Terugplaatsen van de vetfilters

Voordat het vetlter terug geplaats wordt, reinig gelijk de randen van het gedeelte in de afzuigkap waar het lter in geplaatst wordt. − Neem het lter met 2 handen beet. − Zorg dat de vergrendeling of de lip van het lter aan de onderzijde zit.

Plaats de achterzijde van het lter in de opening en druk daarna het lter aan de voorzijde omhoog en zorg dat deze zich vast klemt.

Een nieuw vetfilter kunt u verkrijgen via de vakhandel of via de website van Novy. Artikelnummer vetfilter: 6830.020(2x).– 9 –

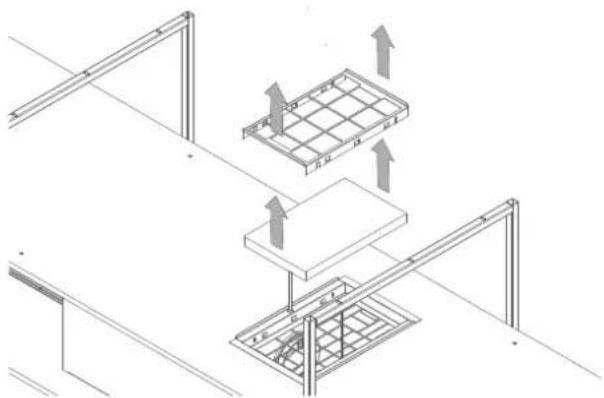

3.4 Monoblock recirculatiefilter

Vervangingsindicatie monoblock recirculatiefilter

Indicatie: rood indicatie lampje blijft branden Na een vast ingestelde tijd geeft een rood indicatie licht op het toestel aan dat het monoblock lter vervangen dient te worden. Toegang tot het monoblock filter Het monoblock lter bevindt zich bovenaan de afzuigkap, onder een afschermraster. Open het afschermraster, door het aan het handvat te nemen en van het uitblaasrooster te klikken. Neem hierna het monoblock lter eruit. Terug plaatsen monoblock filter Plaats het monoblock lter terug in de voorziene opening in het uitblaasrooster bovenaan de afzuigkap. Klik het afschermraster weer vast bovenop de monoblock lter.

Gebruik het toestel niet zonder de vetfilters en monoblock filter. Reset van de vervangingsindicatie

Voer onderstaande actie uit nadat u de mon- block filter(s) heeft vervangen. De motor moet aanstaan. Druk toets

gelijktijdig in gedurende 3 seconden, de rode indicatie LED knippert 3 x ter bevestiging. Indien het toestel niet wordt gereset , zal het na 10 keer in- en uit- schakelen van de motor automatisch resetten.

Een nieuw monoblock filter kunt u verkrijgen via de vakhandel of via de website van Novy. Artikelnummer monoblock filters: 7300.055

3.5 Ledverlichting afzuigkap

Vervangen van de led verlichting Zorg eerst dat de kap spanningsloos is en laat de verlichting voldoende afkoelen.

1. Druk de spothouder voorzichtig in, om vervolgens met

een kantelbeweging de spothouder te demonteren.

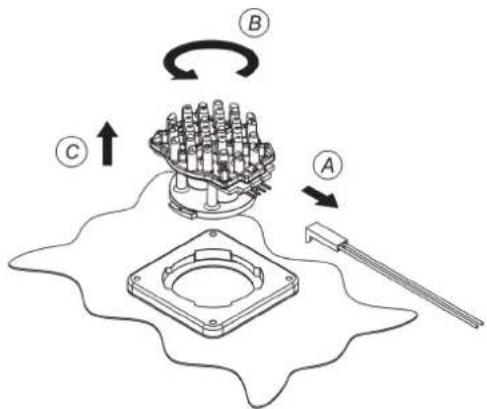

2. Uitnemen van de LED spot:

A. Ontkoppel eerst de kabel die naar de te vervangen LED spot loopt. Het ontkoppelen gebeurt d.m.v. het lossen van de vergrendeling, door een lichte druk uit te oefenen en tegelijk los te trekken. B. Verwijder vervolgens de te vervangen LED spot door een zachte roterende beweging linksom te maken. C. Verwijder de te vervangen LED spot uit de bajonetring 3.Monteren van de nieuwe LED: A. Plaats de nieuwe LED spot in de bajonetring B. Maak een roterende beweging rechtsom totdat de LED spot vast draait C. Bevestig de voedingskabel D. Plaats de spothouder terug in de afzuigkap en sluit daarna de spanning weer aan.– 10 – Wijzigen van de kleurtemperatuur Zorg eerst dat de afzuigkap spanningsloos is gemaakt. Neem de stekker los van de afzuigkap of schakel de groep uit. Standaard is de kleur van de ledverlichting ingesteld op

2.700 K (warm wit). Indien de wens is de kleur aan te pas-

sen naar 4.000 K (neutraal wit), volg dan de onderstaande instructies:

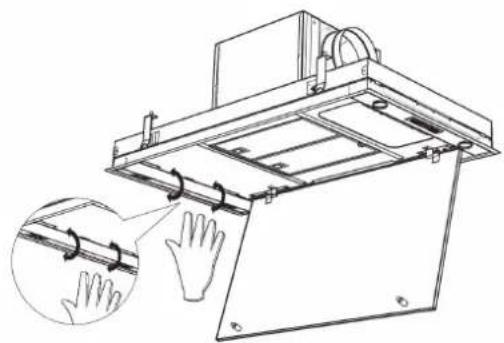

Open de onderplaat aan de onderzijde van de afzuigkap. − Druk met 2 handen tegen de zijkant van de inox lamp- houder en trek deze tegelijk met beleid naar beneden, zodat u aan de binnenzijde bij de verlichting kunt. − De bedrading is met een connector aangesloten op de ledlamp.

Neem de connector los van de ledlamp, en verplaats de bedrading naar de andere vrije aansluiting op de lamp. − Doe deze handeling bij alle 4 de ledlampen. − Sluit de lamphouder weer. De kleur van de ledverlichting is nu aangepast van 2.700 K naar 4.000 K.

3.6 Inbouwspot legplank (indien van toepassing)

Vervangen van de inbouwspot in de legplank (alleen van toepassing bij 3 en 4 frame uitvoering) Zorg eerst dat de afzuigkap spanningsloos is en laat de verlichting voldoende afkoelen.

1. Verwijderen inbouwspot

Trek voorzichtig, vanaf de onderzij- de in de legplank, aan de randen van de inbouwspot zodat de inbouwspot vrij komt. Verwijder de spot met een draaibeweging naar beneden tegen de wijzers van de klok in. Zorg hierbij dat de connectoren en verlichtingskabels meekomen naar beneden uit de spo- topening in de legplank. Kleurtemperatuur 2.700K (warm wit) of 4.000K (neutraal wit) afhankelijk keuze aansluiting. Rode aansluiting = 2.700K Blauwe aansluiting = 4.000K Zorg dat alle inbouwspots op dezelfde wijze zijn gecon- necteerd om verschil in kleurtemperatuur te voorkomen.

2. Loskoppen van de inbouwspot

A. Onthou de kleur van de aansluiting waarmee de in- bouwspot is aangesloten. B. Koppel de connector van de te vervangen inbouwspot los van de verlichtingskabel op de legplank. Druk licht- jes op de vergrendeling van de connector en trek de connectoren uit elkaar.

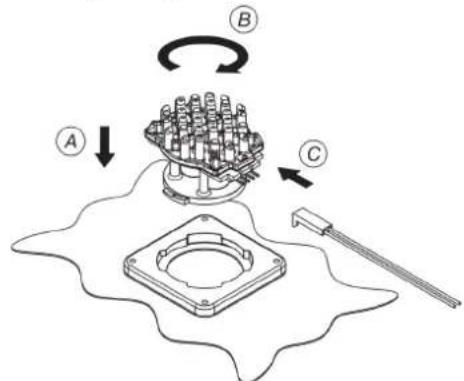

3. Monteren van de nieuwe inbouwspot

A. Connecteer de juist gekleurde aansluitkabel van de inbouwspot aan de verlichintgskabel. B. Duw de nieuwe inbouwspot voorzichting in de opening in de legplank en zorg dat de verlichtingskabel / -con- nectoren niet klem zit tussen inbouwspot en legplank. Dit gaat gemakkerlijker als je de veren hierbij samendrukt. C. Sluit daarna de spanning weer aan.

3.7 Batterijen van de afstandsbediening vervangen

− Voor de vervanging van de batterij dient u het deksel los te schroeven, de oude batterijen te verwijderen en een nieuwe erin te plaatsen. Let op de in het batterij vak aangegeven polariteitsmarkeringen. − Lege batterijen horen niet in het huisvuil, maar moeten worden ingeleverd als KGA (B) / KCA (NL). Technische gegevens afstandsbediening − Voeding: (2 x AAA) Baterijen − Werkfrequentie: 433.92Mhz − Aantal codes: 10 − Bedrijfstemperatuur: 0 – 50°C − Afmetingen: 110 x 50 x 19mm

In geval van een storing kunt u contact opnemen met uw (keuken)leverancier en of de Novy Klantendienst. België Tel.: [phone] Frankrijk Tel.: [phone] Duitsland Tel.: [phone] Nederland Tel.: [phone] United Kingdom Tel: [phone] Italië: Tel.: [phone] Voor alle andere landen: uw lokale installateur of Novy in België: +32 (0)56/36.51.02 Voor een goede en vlotte afhandeling is het noodzakelijk dat de Hersteldienst weet welk type apparaat u heeft.

Het typenummer vindt u op een sticker in de binnenzijde van de afzuigkap. Deze wordt zicht- baar zodra u het filter uit de afzuigkap neemt. Het typenummer kunt u hier noteren:– 11 – 4 QUICKGUIDE

Groene LED knippert Motor blijft nog 30 min aan p 5 Uitschakelen motor zonder naloop 2 x

Motor gaat onmiddelijk uit p 5 Motorsnelheid verhogen

gedurende 3 sec. Rode LED knippert 3x ! Motor moet aan staan ! p 9 InTouch aan

gedurende 3 sec. 2e en 3e LED knipperen ! Motor moet uit staan ! p 7 InTouch uit

gedurende 3 sec. 2e en 4e LED knipperen ! Motor moet uit staan ! p 7

INDICATIE UITLEG OPMERKING PAG. Vier knipperende LED’s Vetlter moet worden gereinigd Indien de reinigingsinstructies niet worden uitge- voerd, ontstaat er door een te sterkevervuiling, kans op brandgevaar en rendementsverlies. p 8 Rode indicatie LED licht op Tijd om de gebruikte Monoblock recircula- tielter te vervangen. p 9– 12 – CONTENU
