GEBRUIKSAANWIJZING GTVBS02 QUIGG

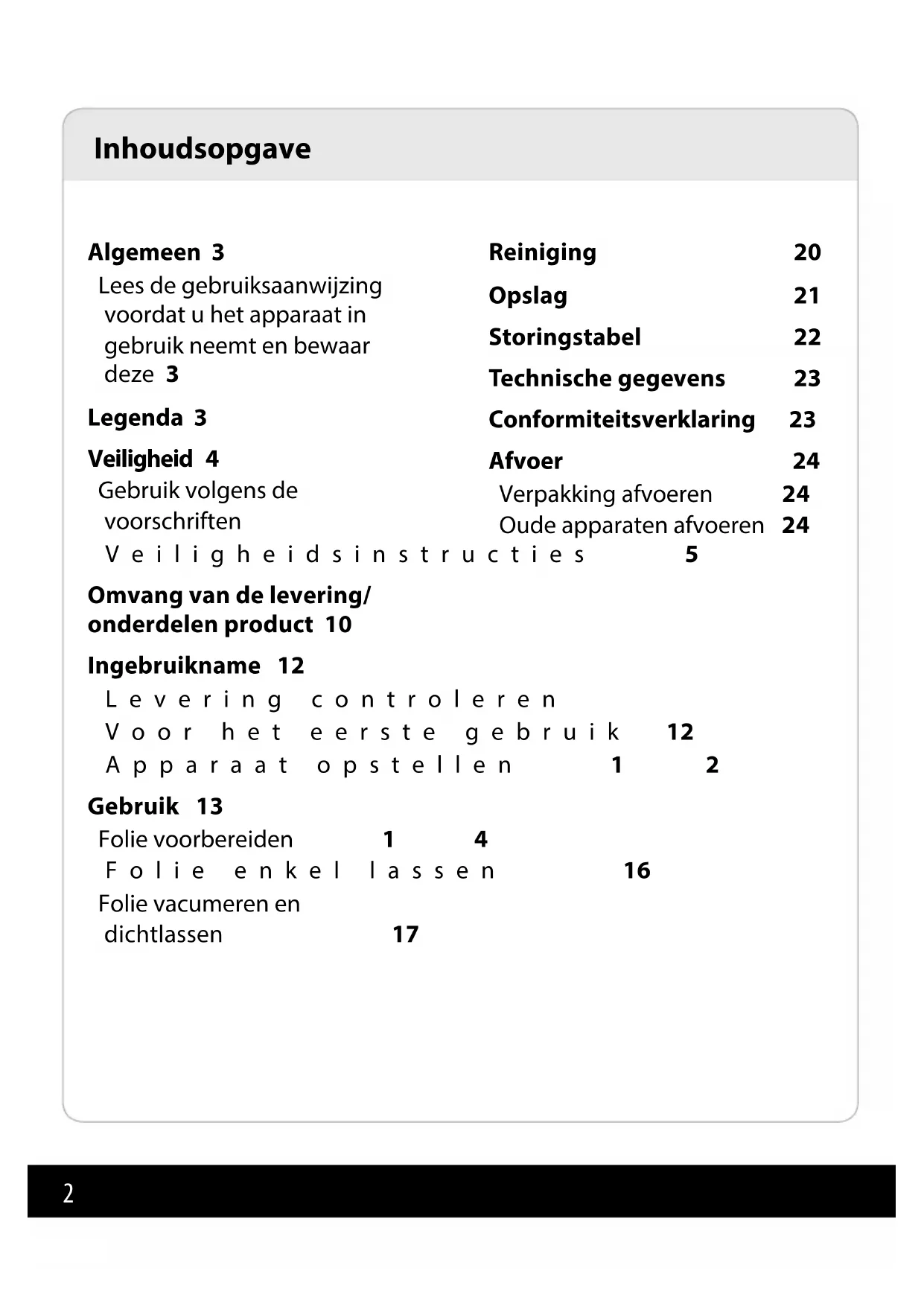

Algemeen 3 Lees de gebruiksaanwijzing voordat u het apparaat in gebruik neemt en bewaar deze 3 Legenda 3 Veiligheid 4 Gebruik volgens de voorschriften Veiligheidsinstructies 5 Omvang van de levering/ onderdelen product 10 Ingebruikname 12 Levering controleren Voor het eerste gebruik 12 Apparaat opstellen 12 Gebruik 13 Folie voorbereiden 14 Folie enkel lassen 16 Folie vacumeren en dichtlassen 17 Reiniging 20 Opslag 21 Storingstabel 22 Technische gegevens 23 Conformiteitsverklaring 23 Afvoer 24 Verpakking afvoeren 24 Oude apparaten afvoeren 24 Inhoudsopgave3 Algemeen Lees de gebruiksaanwijzing voordat u het apparaat in ge- bruik neemt en bewaar deze. De gebruiksaanwijzing bevat belangrijke infor- matie over de inbedrijf- stelling en het gebruik. Lees de gebruiksaanwijzing, en dan vooral de veiligheidsinstruc- ties, zorgvuldig door voordat u dit artikel gebruikt. De niet-naleving van deze gebruiksaanwijzing kan ernstig persoonlijk letsel of mate- riële schade veroorzaken. De gebruiksaanwijzing is geba- seerd op de normen en regels die in de Europese Unie gelden. Let in het buitenland ook op land- speci eke richtlijnen en wetten. Bewaar de gebruiksaanwijzing voor verder gebruik. Wanneer u dit artikel aan iemand anders doorgeeft, doe er dan ook deze gebruiksaanwijzing bij. Deze gebruiksaanwijzing kan ook als Pdf-bestand van onze Home- page www.gt-support.de wor- den gedownload. Legenda De volgende symbolen en sig- naalwoorden worden in deze ge- bruiksaanwijzing, op het artikel of op de verpakking gebruikt. Dit signaalsym- bool/signaal- woord duidt op een gevaar met een gemiddeld risiconiveau, dat, indien niet vermeden, kan leiden tot de dood of een ernstig letsel. Dit signaalsym- bool/signaal- woord duidt op een gevaar met een laag risiconiveau, dat, indien niet vermeden, een klein of matig letsel tot gevolg kan hebben. Dit signaalsym- bool/signaal- woord waarschuwt voor mogelijke materiële schade.4 Heet oppervlak! Dit sym- bool duidt op hete opper- vlakken tijdens de werking. Raak het oppervlak niet aan met blote handen. Dit symbool geeft u nuttige bijkomende information over de installatie of over de bediening. Dit symbool geeft aan dat het materiaal geschikt is voor contact met levensmiddelen. Beschermingsklasse II : Be- drijfsmiddel met versterkte of dubbele isolatie tussen de netstroomkring en uitgangsspan- ning/aanraakbare delen. Alleen geschikt voor gebruik in droge ruimtes binnen. Het zegel “Gekeurde vei- ligheid” (GS-teken) be- vestigt dat dit artikel vol- doet aan de eisen van de Duitse productveiligheidswet. Conformiteitsverklaring (zie hoofdstuk “Conformiteits- verklaring”): Met dit symbool ge- markeerde producten voldoen aan alle toe te passen Gemeenschaps- voorschriften van de Europese Eco- nomische Ruimte. Veiligheid Gebruik volgens de voor- schriften Het artikel is alleen geschikt voor het onder vacuüm verpakken of vacumeren van levensmiddelen of voorwerpen die niet kunnen worden beschadigd door de druk die uitgeoefend wordt door de fo- lie en die ontstaat door het vacu- meren. Gebruik het apparaat alleen met plastic slangen die geschikt zijn voor folielasapparaten. Het apparaat is niet bedoeld voor commercieel gebruik, maar uit- sluitend voor gebruik in particu- liere huishoudens.5 Elk ander gebruik of wijziging aan het apparaat is niet in overeen- stemming met het beoogde doel en is ten strengste verboden. Er kan geen aansprakelijkheid worden aanvaard voor schade als gevolg van onjuist gebruik of on- juiste bediening. Veiligheidsinstructies Gevaar voor een elektrische schok! Een defecte elektrische installatie of te hoge netspanning kan leiden tot elektrische schokken.

• Het artikel en de netstekker mogen niet in water of andere vloeisto en worden gedom- peld.

• Sluit het artikel alleen aan wanneer de netspanning van het stopcontact overeenkomt met de speci caties op het ty- peplaatje.

• Gebruik het artikel niet als het zichtbare schade vertoont of als het netsnoer of de netstek- ker defect is.

• Als het netsnoer van het ar- tikel beschadigd is, dient het te worden vervangen door de fabrikant, zijn klantendienst of een soortgelijk gekwali ceerd persoon om gevaren te voor- komen.

• Probeer nooit om met metalen voorwerpen in het binnenste van het apparaat te komen.

• Open de behuizing niet, maar laat reparaties over aan vak- mensen. Neem hiervoor con- tact op met een gespeciali- seerde werkplaats.

• Breng geen enkele wijziging aan het artikel aan. Gebruik alleen accessoires die door de fabrikant worden aanbevolen.

• Bij zelf uitgevoerde reparaties, ondeskundige aansluiting of verkeerde bediening zijn aan- sprakelijkheids- en garantie- claims uitgesloten.

• Bij reparaties mogen alleen onderdelen worden gebruikt voor reparaties die overeen- komen met de originele spe-6 ci caties van het apparaat. Het artikel bevat elektrische en mechanische onderdelen die essentieel zijn om te bescher- men tegen gevarenbronnen.

• Raak de netstekker nooit aan met vochtige handen.

• Trek de netstekker nooit uit het stopcontact door aan het netsnoer te trekken, maar trek altijd aan de netstekker.

• Gebruik het netsnoer nooit om het artikel te dragen.

• Houd het artikel, de netstekker en het netsnoer uit de buurt van open vuur en hete opper- vlakken.

• Leg het netsnoer zo dat nie- mand erover kan struikelen.

• Maak geen knik in het net- snoer en leg het snoer niet over scherpe randen.

• Aan de onderkant van de ar- tikel zitten rubberen voetjes. Aangezien oppervlakken van meubels en vloeren gemaakt zijn van een grote verscheiden- heid aan materialen en behan- deld worden met een breed gamma aan onderhoudspro- ducten, kan het niet volledig worden uitgesloten dat som- mige van deze materialen be- standdelen bevatten die de rubberen voetjes aantasten en verweken. Leg een antislip on- dergrond onder het artikel.

• Berg het artikel nooit zo op dat het in een bad of een wastafel kan vallen.

• Grijp nooit naar een elektrisch apparaat wanneer het in het water gevallen is. Trek in zo’n geval onmiddellijk de netstek- ker uit.

• Als u het artikel niet gebruikt, het schoonmaakt of als er een storing optreedt, schakel het dan uit en haal de stekker uit het stopcontact. Risico’s voor kin- deren en perso- nen met verminderde lichamelij- ke, zintuiglijke of geestelijke capaciteiten (bijvoorbeeld ge-7 deeltelijk gehandicapte perso- nen, oudere personen met een beperking van hun lichamelijke en geestelijke capaciteiten) of een gebrek aan ervaring en ken- nis (bijvoorbeeld oudere kinde- ren).

• Dit product kan worden ge- bruikt door kinderen van 8 jaar en ouder en door personen met verminderde lichamelijke, zintuiglijke of geestelijke ver- mogens of gebrek aan ervaring en/of kennis, indien zij onder toezicht staan of werden geïn- strueerd over het veilig gebruik van het product en de daaruit voortvloeiende risico’s begrij- pen.

• Reiniging en onderhoud mo- gen niet door kinderen worden uitgevoerd als er geen toezicht op hen is. Kinderen jonger dan 8 jaar uit de buurt houden van het apparaat en zijn aansluitka- bel.

• Kinderen mogen niet met het apparaat spelen. Kinderen her- kennen het gevaar niet dat kan ontstaan bij de omgang met elektrische apparaten. Gebruik en bewaar het apparaat daar- om buiten het bereik van kin- deren jonger dan 8 jaar.

• Laat het netsnoer niet langs het apparaat naar beneden hangen zodat er niet aan kan worden getrokken.

• Laat kinderen niet spelen met de verpakkingsfolie, de plastic slangen of de zakken. Ze kun- nen tijdens het spelen erin ver- strikt raken en stikken. Brandgevaar!

• Laat het aangesloten apparaat nooit onbeheerd achter.

• Gebruik het apparaat op een stabiele, vlakke en hittebe- stendige ondergrond.

• Dek het aangesloten apparaat nooit af. Gevaar voor overver- hitting!8

• Raak het verwarmingselement 15 tijdens en direct na het ge- bruik niet aan omdat het erg heet wordt.

• Laat het apparaat afkoelen al- vorens het te reinigen. Hygiëne- instructies! Oneigenlijk gebruik van het artikel kan leiden tot gezondheidsrisico‘s.

• Let vooral op goede, hygiëni- sche omstandigheden. Was voor het vacumeren uw handen.

• Houd alle werkapparatuur en het artikel absoluut schoon.

• Reinig uitgebreid en grondig na gebruik, vooral de opvang- bak 16.

• In het algemeen dienen beder- felijke levensmiddelen meteen na het vacumeren te worden ingevroren of indien ze daarna worden verhit, onmiddellijk te worden geconsumeerd. Be- waar ze niet op kamertempe- ratuur.

• Gebruik het apparaat niet in de buurt van ontvlambare vloei- sto en of brandbare gassen. Gevaar voor een elektrische schok!

• Er mogen geen vloeisto en (bijvoorbeeld soep, saus, vlees- vocht) in de zak worden geva- cumeerd. Vloeisto en worden ingezogen en komen zo in het apparaat. Mocht dit toch gebeuren, stop dan het proces door op de knop Stop 6 te drukken.

• Trek de netstekker uit het stop- contact en gebruik het appa- raat niet.

• Laat het apparaat controleren door een bevoegd technicus of door het service center. Gevaar voor verbranding! Heet oppervlak! Delen van dit apparaat worden tijdens het gebruik zeer heet. Ongepast gebruik kan leiden tot ernstige let- sels.9 De rollengte van de in de handel verkrijgbare folieslangen kan vari- eren. Er kunnen echter ook kant- en-klare zakken worden gebruikt. Zakken die aan één zijde groeven of punten hebben zijn geschikt. Gladde folieslangen of -zakken zijn niet geschikt om dicht te las- sen.

• Gebruik nooit zakken die al gebruikt zijn, vooral niet als er rauw vlees, vis of vette levens- middelen in waren gevacu- meerd.

• Gebruik de zakken ook niet op- nieuw als ze in een waterbad of magnetron zijn verwarmd. Let op! Na een vacumeerproces is een af- koeltijd van 15 seconden nodig. Tijdens deze periode kan geen nieuw vacumeerproces worden gestart. Gebruik het apparaat alleen met de voor dit apparaat geschikte folieslangen met afmetingen die geschikt zijn voor folielasappara- ten: – niet breder dan 30 cm – materiaaldikte tussen 0,1 en 0,2 mm.10 Omvang van de levering/onderdelen product Normal

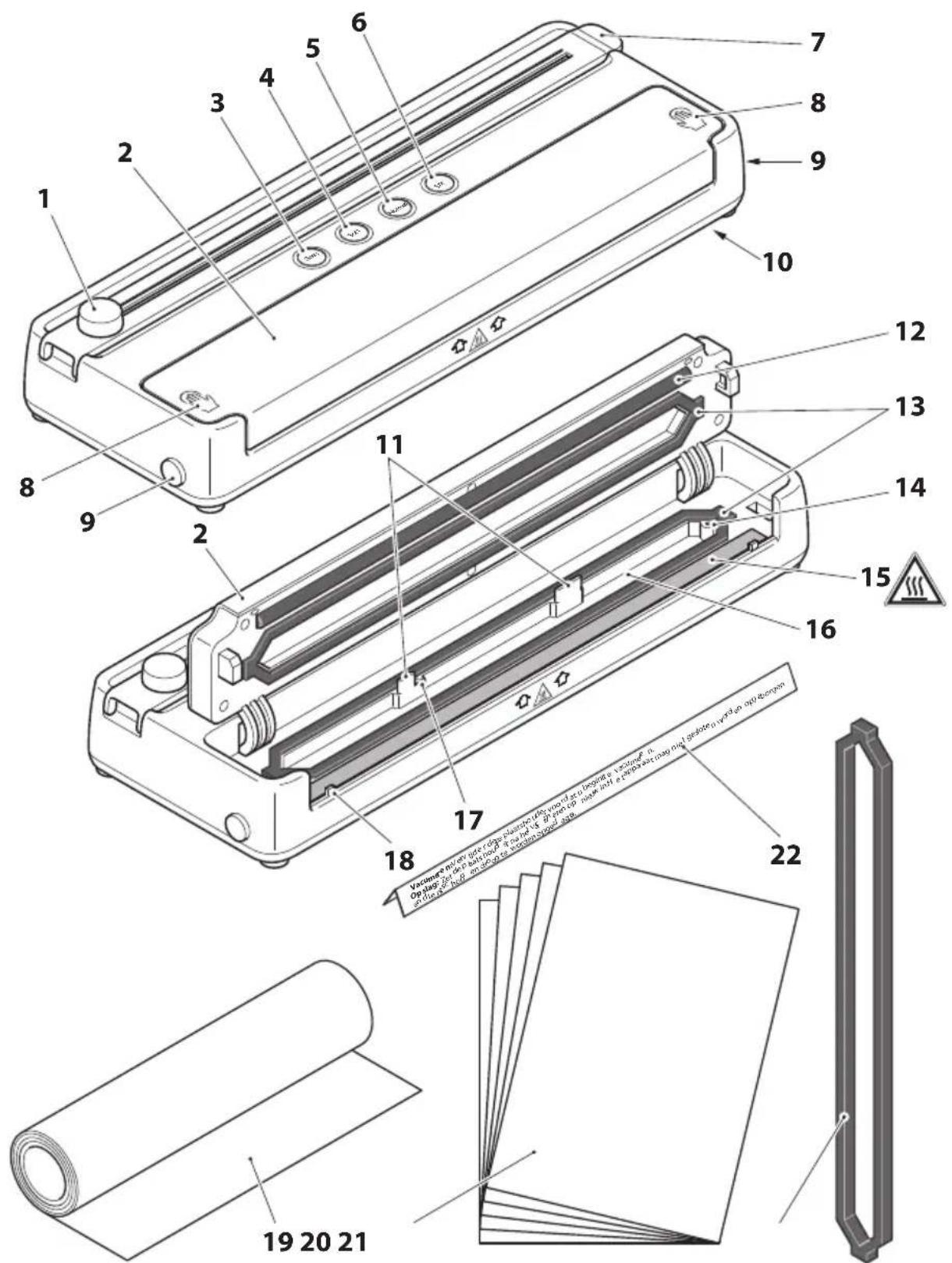

1 mesknop 2 afdekklep 3 lasknop Seal (met indicatielampje, rood) 4 vacumeerknop Soft (met indicatielampje, groen) 5 vacumeerknop Normal (met indicatielampje, blauw) 6 toets Stop 7 snijstrip 8 symbolen “druk hier” 9 ontgrendelingsknoppen 10 kabelcompartiment (onderkant van het apparaat) 11 folie-aanslag 12 drukstrip 13 afdichtingen 14 vacuümontlastingsopening 15 verwarmingselement 16 opvangbak voor vloeisto en 17 zuigopening 18 aanslag voor maximale foliebreedte 19 folierol 20 5 foliezakken (ca. 20 x 30 cm, geschikt voor magnetron) 21 een vervangende afdichting voor pos. 13 22 plaatshouder (zet de plaatshouder na het vacumeren opnieuw in) - gebruiksaanwijzing/garantiekaart (niet afgebeeld)12 Ingebruikname Omvang van de levering controleren Gevaar voor schade! Wanneer u de verpakking onvoor- zichtig met een scherp mes of een ander scherp voorwerp opent, kan het apparaat worden beschadigd. − Ga bij het openen voorzichtig te werk.

1. Haal alle onderdelen van het

apparaat en de gebruiksaanwij- zing uit de doos en verwijder alle beschermfolie.

3. Controleer of de afzonderlijke

delen beschadigingen verto- nen. Als dit het geval is, gebruik ze dan niet. Wend u daarvoor tot het serviceadres dat op de garantiekaart staat aangege- ven. Voor het eerste gebruik Gebruik geen schurende of op- losmiddelen of scherpe voor- werpen!

1. Verwijder het verpakkingsma-

teriaal en alle beschermfolies. Indien nodig de ontgren- delingsknoppen 9 aan beide zijden en tegelijkertijd in- drukken om de afdekklep 2 te ontgrendelen.

2. Voordat u het apparaat voor de

eerste keer gebruikt, veegt u de opvangbak 16 af met een licht vochtige doek. Apparaat opstellen

1. Rol het netsnoer volledig af en

haal het uit het kabelcompar- timent 10 (onderzijde) en druk het snoer in de kleine opening die het snoer uit het comparti- ment leidt. Zo voorkomt u dat de vacumeerder “kantelt’”.13

2. Zet de vacumeerder op een

vlak en stabiel oppervlak. De rubberen voetjes zorgen voor een goede grip.

3. Zorg ervoor dat dit oppervlak

gemakkelijk te reinigen, goed verlicht en goed toegankelijk is.

4. Klap de afdekklep 2 omhoog en

controleer of de afdichtingen 13 op de juiste plaats zitten. Deze moeten volledig en gelijkmatig in de houder worden ingedrukt, anders kan in de zak geen vacuüm worden gecreëerd. Gebruik Gevaar voor verbranding! Heet oppervlak! Delen van dit apparaat worden tijdens het gebruik zeer heet. Onjuist ge- bruik kan leiden tot ernstige let- sels. Gevaar voor schade! Verwijder deze plaatshouder 22 voordat u begint te vacumeren. Zet de plaatshouder na het vacu- meren opnieuw in.

• Raak het verwarmingselement 15 en de drukstrip 12 na het lassen en het openen van de af- dekklep in geen geval aan om brandwonden te voorkomen. Voer voor het eerste gebruik 1 tot 2 lascycli uit. Eventuele lichte geur of lichte rookontwikke- ling zijn normaal en zullen na kor- te tijd verdwijnen. Zorg toch voor voldoende ventilatie (bijvoor- beeld door een raam te openen).14 Opeenvolgende vacumeer- of las- processen zijn alleen mogelijk na een geprogrammeerde pauze van ongeveer 10 seconden. Na 10 op- eenvolgende processen is een 10 minuten durende afkoelpauze ge- programmeerd. Het apparaat kan tijdens deze periode niet worden gestart. Folie voorbereiden Let erop dat lesnaden die met de vacumeerder wor- den aangebracht elkaar niet krui- sen. De open zijden die moeten worden gelast, moeten tegenover elkaar liggen en niet aan elkaar grenzen. Snij de reeds aanwezige lasnaden op de folie niet af.

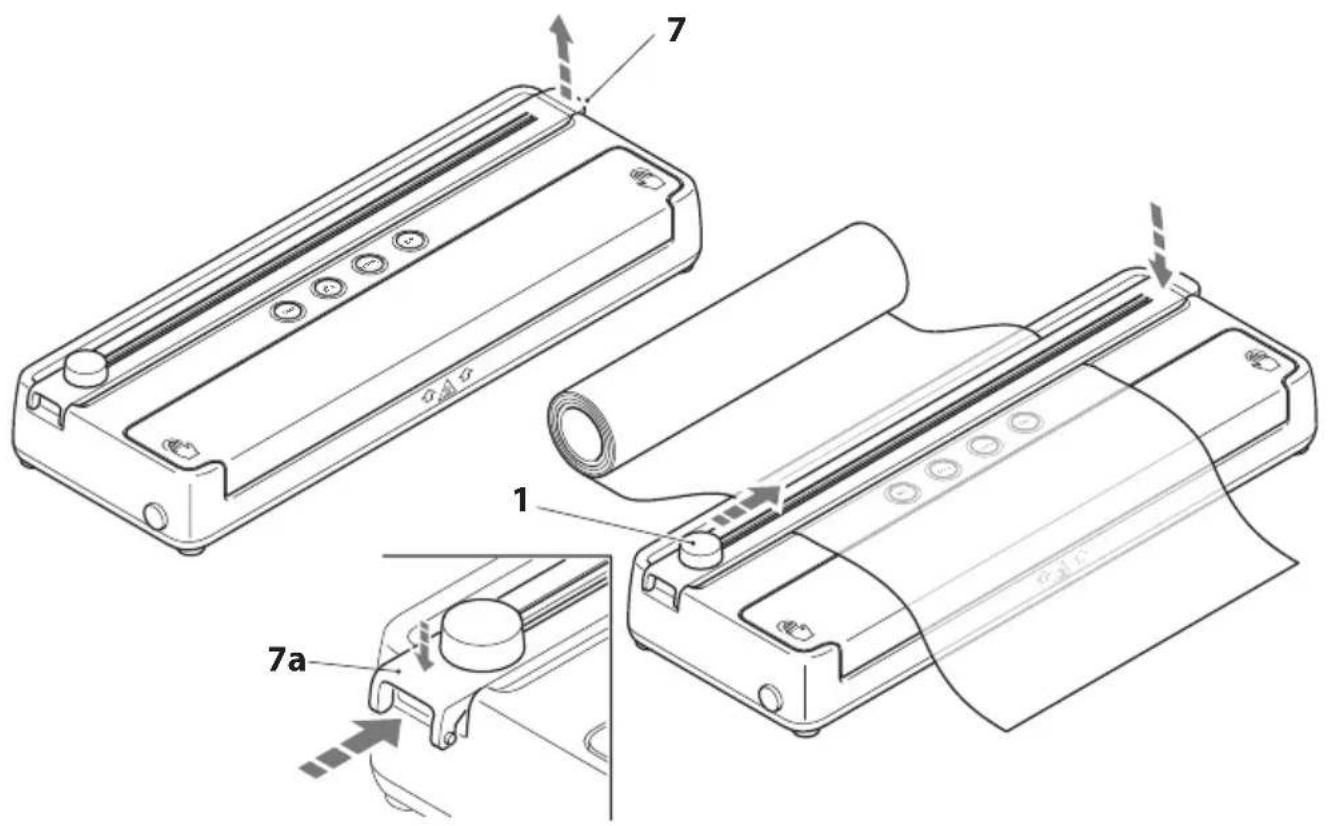

1. Bereid eerst het gewenste aan-

tal zakken voor. Rol hiervoor een stuk folie van de folierol af en knip het op de gewenste lengte af met een ge- schikte schaar of de snijstrip 7. Houd er rekening mee dat door het dichtlassen de bruikbare lengte van de zak iets korter zal uitvallen dan het stuk dat u van de folierol hebt afgesneden.15 Norm

2. Om de snijstrip 7 te gebruiken,

klapt u deze open tot u weer- stand voelt. Als u de snijstrip voorbij de weerstand beweegt, komt deze los van de machine. Om de strip opnieuw aan het apparaat te bevestigen, zie 7a.

4. Sluit de snijstrip, laat deze

rechts vastklikken en druk de mesknop 1 eventueel naar links of rechts in de eindaanslag als dat nodig is. Als de meskop niet bui- ten het gebied van de fo- lie ligt, wordt er tijdens het snij- den geen snede gemaakt.

5. Druk de mesknop 1 licht naar

beneden op de folie en duw deze naar de tegenoverliggen- de kant.16 Folie enkel lassen

1. Druk indien nodig de ontgren-

delingsknoppen 9 gelijktijdig in en klap de afdekklep 2 open.

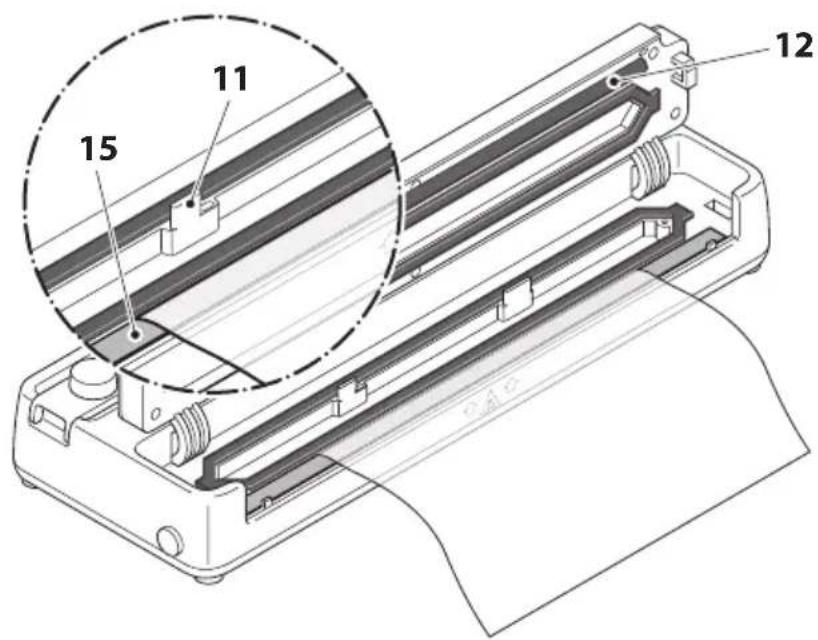

2. Leg een open zijde van de folie

zoals afgebeeld over het ver- warmingselement 15. Omdat er geen vacuüm wordt getrokken, hoeft het einde van de folie niet tot aan de folieaanslagen 11 worden gelegd. Het is voldoende als de folie onge- veer 1 cm over het verwarmings- element wordt geplaatst.

3. Klap de afdekklep 2 naar bene-

den. Zorg ervoor dat de folie op het verwarmingselement geen plooien heeft.

4. Druk aan beide zijden en gelijk-

tijdig op de met het handsym- bool gemarkeerde punten 8 de afdekklep krachtig naar bene- den tot beide sluitingen duide- lijk hoorbaar vastklikken.

5. Sluit de stekker op het elektrici-

6. Druk op de lasknop Seal 3.17

Het indicatielampje van de knop licht rood op tij- dens het lasproces, knippert dan driemaal na het proces en gaat vervolgens uit. Het laspro- ces is nu voltooid. Met de knop Stop 6 kan het lasproces ook voortijdig wor- den beëindigd.

7. De ontgrendelingsknoppen 9

aan beide zijden en tegelijker- tijd indrukken om de afdekklep 2 te ontgrendelen.

8. Afdekklep 2 openen.

Gevaar voor verbranding! Heet oppervlak! Verwar- mingselement 15 en de drukstrip 12 zijn erg heet na het lasproces. Folie vacumeren en dichtlassen Gevaar voor een elektrische schok!

• Er mogen geen vloeisto en (bijvoorbeeld soep, saus, vlees- vocht) in de zak worden geva- cumeerd. Vloeisto en worden ingezogen en komen zo in het apparaat. Moest dit toch ge- beuren, trek dan de netstekker uit het stopcontact en gebruik het apparaat niet.

• Laat het apparaat controleren door een bevoegd technicus of door het service center. De folie op de rol is buisvor- mig, d.w.z. om een gesloten zak te verkrijgen, moet de buis aan twee zijden worden gelast. Met het apparaat kunnen 2 soor- ten vacumeringen worden uitge- voerd die identiek zijn in werkwij- ze:18 – Met de vacumeerknop Soft 4: Het lasproces vindt plaats kort na het begin van het vacume- ren. Dit voorkomt dat gevoelige levensmiddelen (bijvoorbeeld groenten) worden geplet. Het vacumeerproces wordt dan kort voortgezet zonder de in- houd van de folie aan te tasten om de uitschakelonderdruk te bereiken. – Met de vacumeerknop Normal 5: Het lasproces vindt plaats kort voordat de uitschakel- onderdruk wordt bereikt. Zo wordt een hoger vacuüm in de zak bereikt.

Als er tijdens het vacumeer- proces wat vloeistof ont- snapt, wordt dit opgevangen in de opvangbak 16. Controleer de lek- bak na elk vacumeren en verwij- der restvocht.

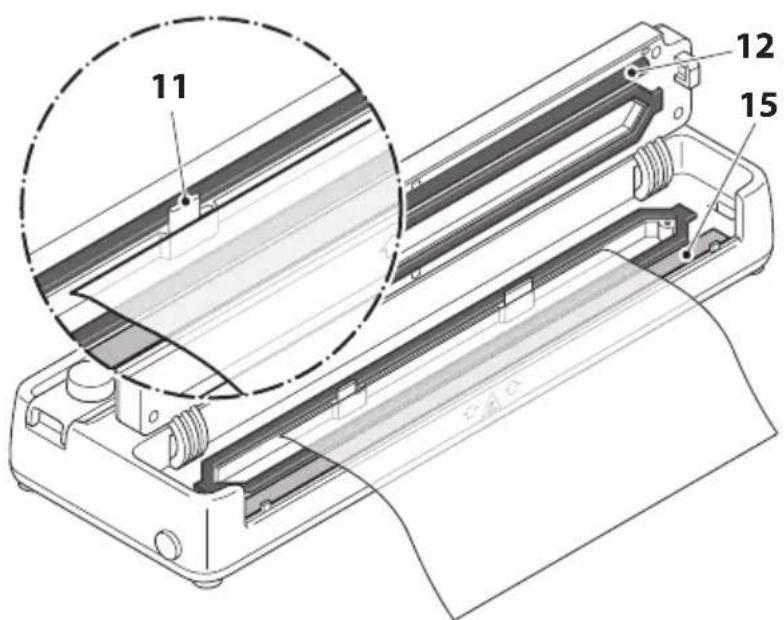

1. Vul de zak die aan één kant is

gelast. In tegenstelling tot “al- leen dichtlassen” dient hier de folie tot aan de folieaan- slagen 11 te worden aange- bracht.19

2. Zorg ervoor dat de folie de zui-

gopening 17 niet afdekt.

3. Klap de afdekklep 2 naar bene-

den. Zorg ervoor dat de folie op het verwarmingselement geen plooien heeft.

4. Druk aan beide zijden en gelijk-

tijdig op de met het handsym- bool gemarkeerde punten 8 de afdekklep krachtig naar bene- den tot beide sluitingen duide- lijk hoorbaar vastklikken.

5. Sluit de stekker op het elektrici-

6. Druk op de vacumeerknop Soft

4 of op de vacumeerknop Nor- mal 5. Het indicatielampje van de knop licht op tijdens het vacumeerproces. Na korte tijd vindt het lasproces plaats en wordt deze aangegeven door het oplichten van de knop Seal 3. Beide knoppen knipperen 3 keer na a oop van het proces. Met de knop Stop 6 kan het proces ook voortijdig worden beëindigd.

7. De ontgrendelingsknoppen 9

aan beide zijden en tegelijker- tijd indrukken om de afdekklep 2 te ontgrendelen.

8. Afdekklep openen.

VORSICHT! Gevaar voor verbranding! Heet oppervlak! Verwar- mingselement 15 en de drukstrip 12 zijn erg heet na het lasproces.20 Reiniging WARNUNG! Gevaar voor een elektrische schok! Onjuist omgaan met het artikel kan leiden tot elektrische schok- ken. − Dompel noch het artikel, noch het netsnoer of de netstekker in water of andere vloeisto en. − Trek de netstekker uit het stopcontact voor u het artikel schoonmaakt. – Laat het apparaat helemaal af- koelen voordat u het reinigt. – Het apparaat moet volledig droog zijn voordat u het ge- bruikt. HINWEIS! Gevaar voor schade! Oneigenlijk gebruik van het artikel kan leiden tot schade. − Gebruik alleen een zachte doek die bevochtigd is met een bé- tje afwasmiddel om de opper- vlakken en de opvangbak 16 te reinigen. Veeg vervolgens de oppervlakken droog en laat ze volledig drogen. Gebruik nooit schuurmiddelen of krassende borstels en sponzen. – Reinig de oppervlakken nooit met alcohol, benzine of soort- gelijke vloeisto en.21 Opslag HINWEIS! Gevaar voor schade! Oneigenlijk gebruik van het artikel kan leiden tot schade. Zet de plaatshouder 22 na het vacumeren opnieuw in. Het apparaat mag niet gesloten worden opgeborgen en dient schoon en droog te worden be- waard. Vacumer en:

− Als u de afdekklep niet gebruikt, sluit deze dan niet af, maar klap hem gewoon naar beneden. Dit voorkomt schade aan de af- dichtingen. − Wikkel het netsnoer om de ka- belhaspel in het kabelcompar- timent 10 (onderzijde). − Bewaar het artikel alleen op een schone, droge plaats buiten be- reik van kinderen. De onderste en bovenste af- dichting 13 kunnen worden verwijderd voor een gemakkelij- kere reiniging. U kunt de afdichtin- gen schoonmaken in warm water met afwasmiddel. Vervolgens grondig afspoelen met helder wa- ter en volledig laten drogen. Zorg er in ieder geval voor dat de afdichtingen volledig droog zijn voordat u ze plaatst. Plaats nooit een afdichting die nog vochtig is.22 Storingstabel Probleem Mogelijke oorzaak en oplossing Werkt niet. De netstekker is niet ingestoken. - Steek de netstekker in een stopcontact. Werkt niet, alle indicatielampjes knipperen rood. Apparaat oververhit. - Laat het apparaat ca. 10 minuten afkoelen. Lasnaad niet door- lopend Laselement vuil. - Voer het lasproces uit en verwijder ver- volgens de onzuiverheden met een droge doek. Vulmateriaal tussen de folie. - Verminder het vulmateriaal of duw op de zak. Gerimpeld afdichtingsgebied. - Strijk de folie in het afdichtingsgebied glad. Onvoldoende geva- cumeerd Folie niet correct geplaatst. - Zie hieronder: de folie vacumeren en dichtlassen Afdichting 13 beschadigd. - Vervangende afdichting 21 plaatsen. Afdekklep kan niet worden geopend na ontgrendeling Vacuümontlastingsopening 14 verstopt. - Verwijder vreemde voorwerpen uit de ope- ning, bijvoorbeeld met een houten spies.23 Technische gegevens Model: GT-VBS-02 Netspanning: 230 V~, 50 Hz Vermogensopname: 120 W Beschermingsklasse:
