GEBRUIKSAANWIJZING GTSBLC01 LightZone

• GARANTIE ans KLANTENSERVICE • SERVICE CLIENTS • KUNDENSERVICEJahre7391 AA 20/19 [e-mail]03 707 14 49 Nederlands p. 2
• Français p. 14
• Deutsch p. 26
• Druckbuch Solar-Bodenlichterkette BEL Kubus QUIGG.book Seite 1 Dienstag, 27. November 2018 10:48 102 Inhoud Veiligheid p. 3
• Onderdelen en bedieningselementen p. 5

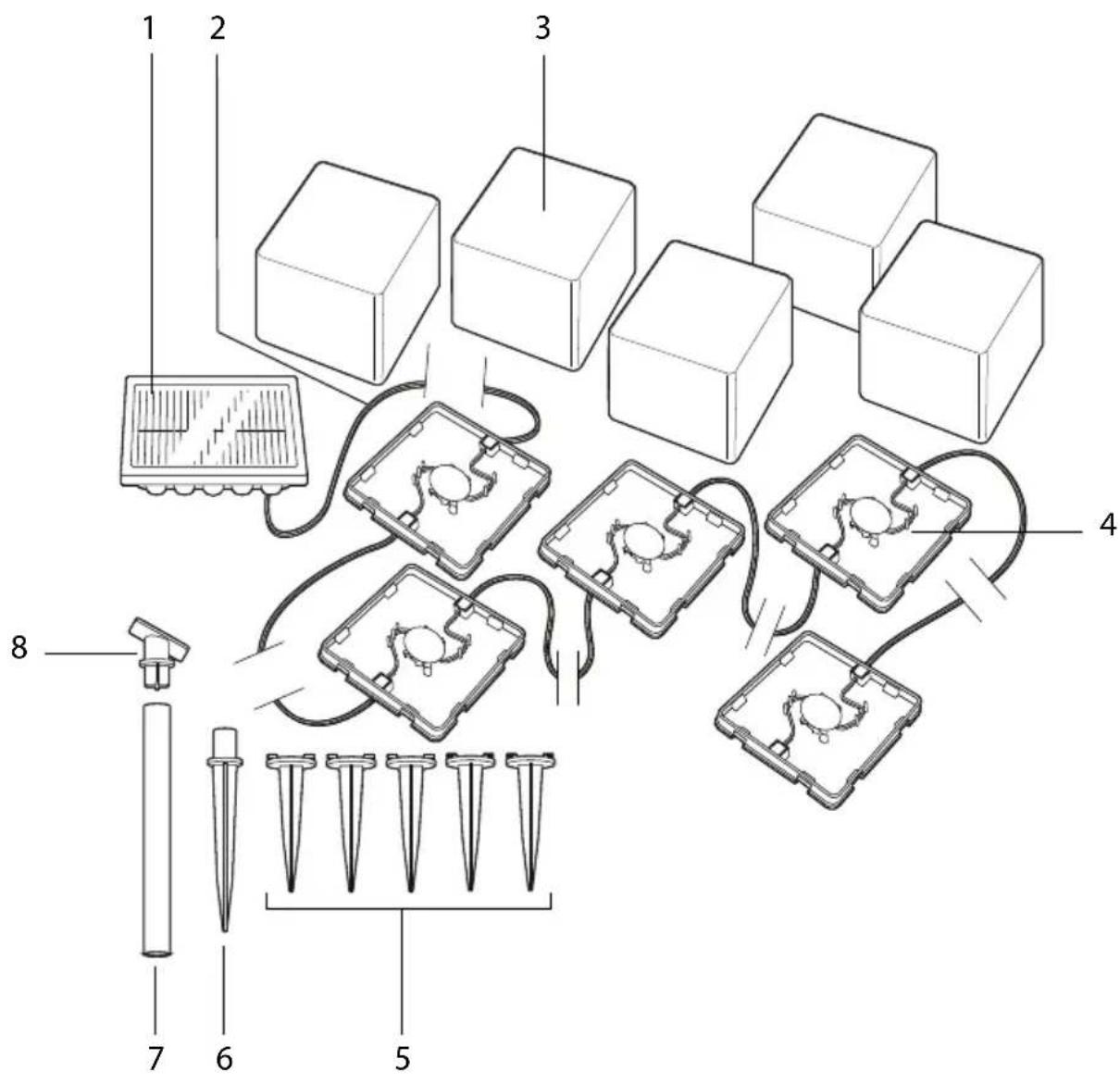

• De levering omvat p. 5
• Achterkant zonnepaneelmodule p. 6
• Levering controleren p. 6
• Werkingsprincipe van het lampjessnoer p. 6
• Ingebruikname p. 7
• Zonnepaneelmodule voorbereiden p. 7
• Lampen voorbereiden p. 8
• Lampjessnoer opstellen p. 9
• Gebruik p. 10
• Inschakelen en kleur kiezen p. 10
• Overzicht functies p. 10
• Reinigen p. 11
• Opslaan p. 11
• Accu vervangen p. 11
• Problemen en oplossingen p. 12
• Technische specificaties p. 12
• Conformiteitsverklaring p. 13

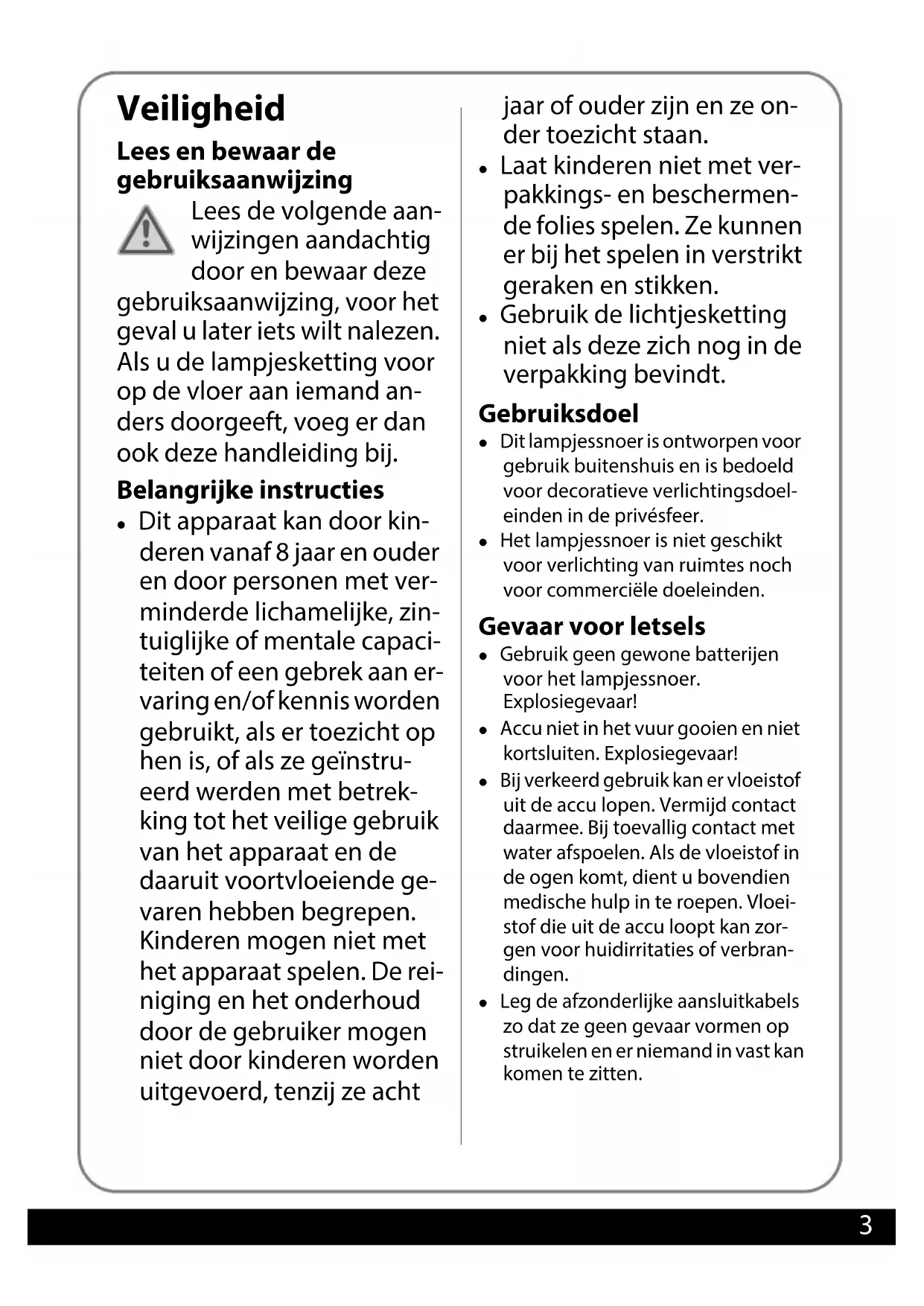

• Verwijdering Druckbuch Solar-Bodenlichterkette BEL Kubus QUIGG.book Seite 2 Dienstag, 27. November 2018 10:48 103 Veiligheid Lees en bewaar de gebruiksaanwijzing Lees de volgende aan- wijzingen aandachtig door en bewaar deze gebruiksaanwijzing, voor het geval u later iets wilt nalezen. Als u de lampjesketting voor op de vloer aan iemand an- ders doorgeeft, voeg er dan ook deze handleiding bij. Belangrijke instructies z Dit apparaat kan door kin- deren vanaf 8 jaar en ouder en door personen met ver- minderde lichamelijke, zin- tuiglijke of mentale capaci- teiten of een gebrek aan er- varing en/of kennis worden gebruikt, als er toezicht op hen is, of als ze geïnstru- eerd werden met betrek- king tot het veilige gebruik van het apparaat en de daaruit voortvloeiende ge- varen hebben begrepen. Kinderen mogen niet met het apparaat spelen. De rei- niging en het onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd, tenzij ze acht jaar of ouder zijn en ze on- der toezicht staan. z Laat kinderen niet met ver- pakkings- en beschermen- de folies spelen. Ze kunnen er bij het spelen in verstrikt geraken en stikken. z Gebruik de lichtjesketting niet als deze zich nog in de verpakking bevindt. Gebruiksdoel z Dit lampjessnoer is ontworpen voor gebruik buitenshuis en is bedoeld voor decoratieve verlichtingsdoel- einden in de privésfeer. z Het lampjessnoer is niet geschikt voor verlichting van ruimtes noch voor commerciële doeleinden. Gevaar voor letsels z Gebruik geen gewone batterijen voor het lampjessnoer. Explosiegevaar! z Accu niet in het vuur gooien en niet kortsluiten. Explosiegevaar! z Bij verkeerd gebruik kan er vloeistof uit de accu lopen. Vermijd contact daarmee. Bij toevallig contact met water afspoelen. Als de vloeistof in de ogen komt, dient u bovendien medische hulp in te roepen. Vloei- stof die uit de accu loopt kan zor- gen voor huidirritaties of verbran- dingen. z Leg de afzonderlijke aansluitkabels zo dat ze geen gevaar vormen op struikelen en er niemand in vast kan komen te zitten. Druckbuch Solar-Bodenlichterkette BEL Kubus QUIGG.book Seite 3 Dienstag, 27. November 2018 10:48 104 Let op: materiële schade z Het lampjessnoer is beschermd tegen vocht, maar mag niet in water worden ondergedompeld. De afzonderlijke lampen moeten correct gemonteerd en volledig gesloten zijn. Zorg er ook voor dat het deksel van het accuvak goed op zijn plaats zit. z Vanwege hun lange levensduur is het vervangen van de leds niet nodig. De leds kunnen en mogen niet vervangen worden. Wanneer de lichtbron het einde van zijn levensduur heeft bereikt, moet de hele lichtjesketting worden vervan- gen. z Gebruik het lampjessnoer niet wan- neer het lampjessnoer zelf, de zon- nepaneelmodule of de aansluitka- bels zichtbaar beschadigd zijn. z De zonnepaneelmodule mag niet worden volgekleefd, afgedekt of geverfd worden. z Gebruik alleen de meegeleverde accu. Gebruik geen andere accu's en geen niet-oplaadbare batterijen. z Breng geen wijzigingen aan het artikel aan. Laat reparaties uitslui- tend door een vakwerkplaats uit- voeren om risico's te vermijden. z Gebruik voor het schoonmaken geen agressieve chemische reini- gingsmiddelen, schuurmiddelen, harde sponzen of dergelijke. z Zodra er licht op de zonnepaneel- module schijnt, wordt gelijkstroom opgewekt. Gebruik geen andere zonnepaneelmodule dan de mee- geleverde module. De zonnemodu- le is afgestemd op het vermogen van het lampjessnoer en van de accu. Het gebruik van een andere zonnepaneelmodule kan het artikel beschadigen. z Elke kapotgespron- gen, beschermende afdekking dient ver- vangen- te worden. Druckbuch Solar-Bodenlichterkette BEL Kubus QUIGG.book Seite 4 Dienstag, 27. November 2018 10:48 105 Onderdelen en bedieningselementen De levering omvat 1 Zonnepaneelmodule 2 Aansluitkabels 3 Lampkap 4 Lampbasis 5 Grondpennen voor lampen 6 Grondpen voor zonnepaneelmodule 7 Verlenging voor zonnepaneelmodule 8 Bevestigingshoek p. 13

1. Neem alle delen uit de verpakking.

2. Controleer of de afzonderlijke delen beschadigingen vertonen. Als dit het

geval is, mag u het lampjessnoer niet gebruiken. Neem contact op met de fabrikant via het op het garantiebewijs aangegeven serviceadres.

3. Controleer of alle onderdelen aanwezig zijn.

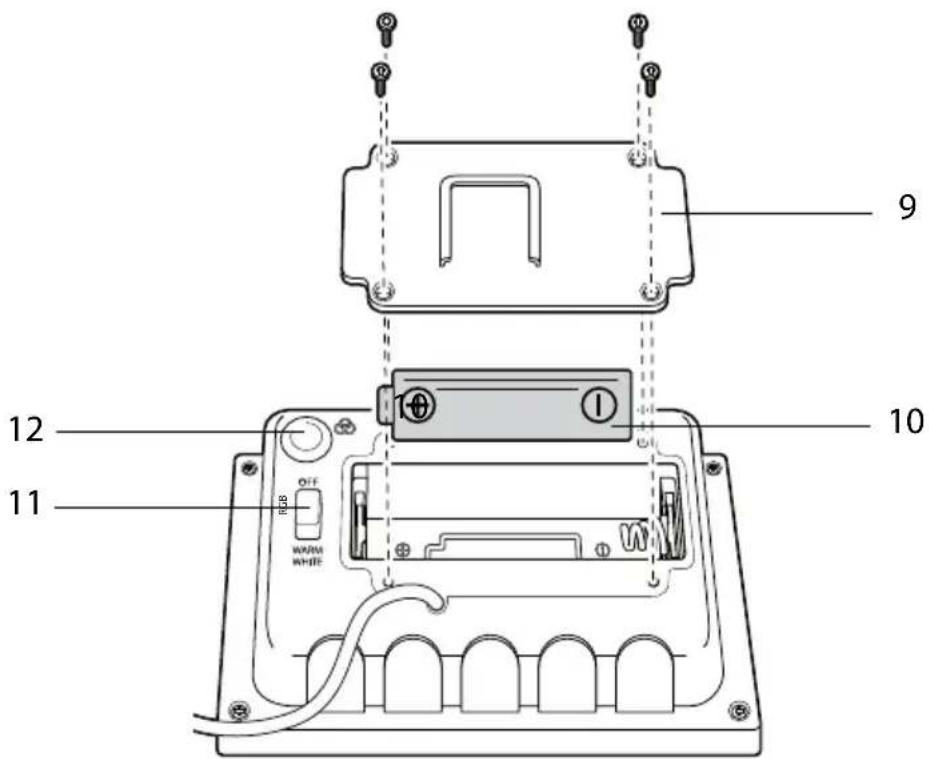

Werkingsprincipe van het lampjessnoer Het lampjessnoer op zonlicht voor op de grond wordt onafhankelijk van een con- ventionele stroombron gemonteerd. De eigenlijke energiebron is de zonnepa- neelmodule die de stralingsenergie van de zon omzet in elektrische energie. De op die manier opgewekte energie wordt in de accu van de zonnepaneelmodule ingevoerd en daar opgeslagen. 9 Deksel accuvak 10 Accu, 3,7 V / 1500 mAh 11 Aan-uitschakelaar en kleurkeuzeschakelaar 12 Kleurwisselschakelaar RGB

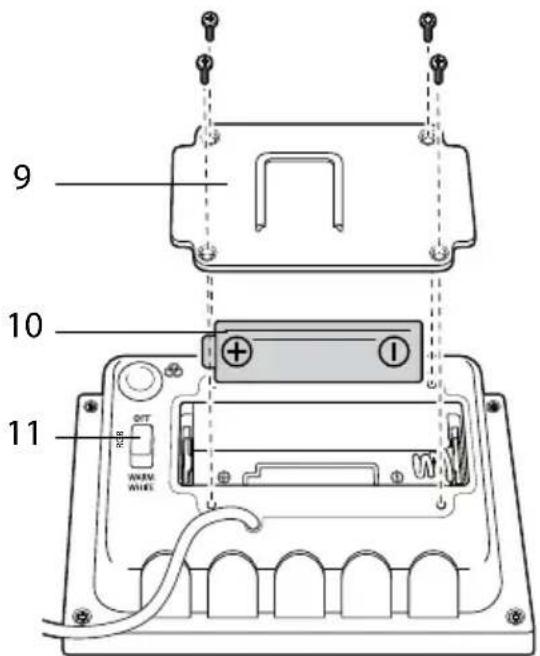

Druckbuch Solar-Bodenlichterkette BEL Kubus QUIGG.book Seite 6 Dienstag, 27. November 2018 10:48 107 Ingebruikname Zonnepaneelmodule voorbereiden Gevaar Bij gebruik van een conventi- onele batterij bestaat explo- siegevaar. Gebruik alleen de meegeleverde accu..

1. Zet eventueel de aan-uitschakelaar

2. Gebruik een fijne kruiskopschroe-

vendraaier om alle schroeven te verwijderen waarmee het deksel van het accuvak 9 is bevestigd.

3. Verwijder het deksel van het accu-

4. Plaats de bijgeleverde accu 10 zoals

aangegeven op de bodem van het accuvak. Let op de juiste polariteit

5. Plaats het deksel van het accuvak

weer terug en schroef het vast.

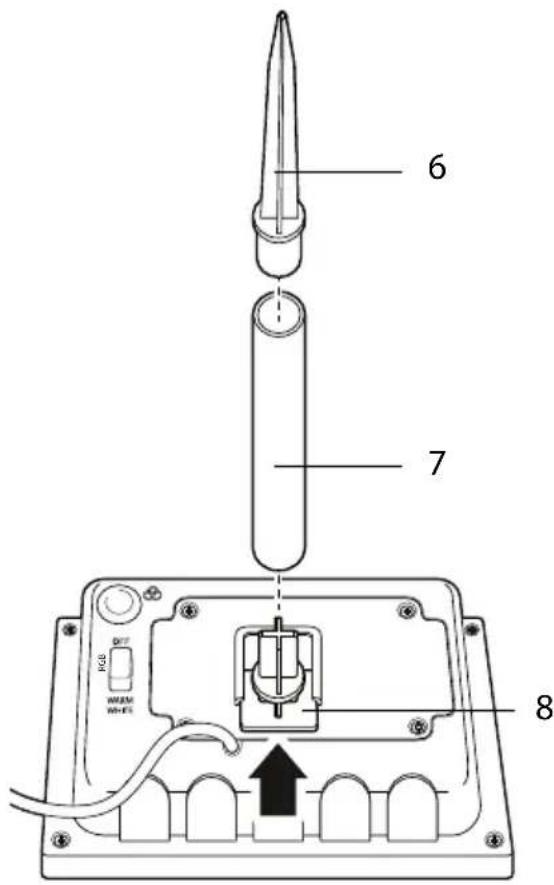

6. Schuif de bevestigingshoek 8 zij-

waarts in het U-vormige profielstuk van het deksel van het accuvak.

7. Steek het verlengstuk 7 op de

8. Steek de grondpen 6 in het verleng-

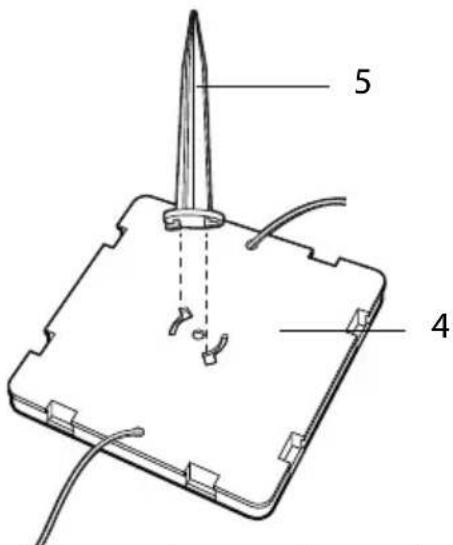

1. Steek de grondpen 5 langs onder in

de uitsparingen van de lampbasis- sen 4.

2. Draai de grondpennen tegen de

wijzers van de klok in tot aan de aanslag.

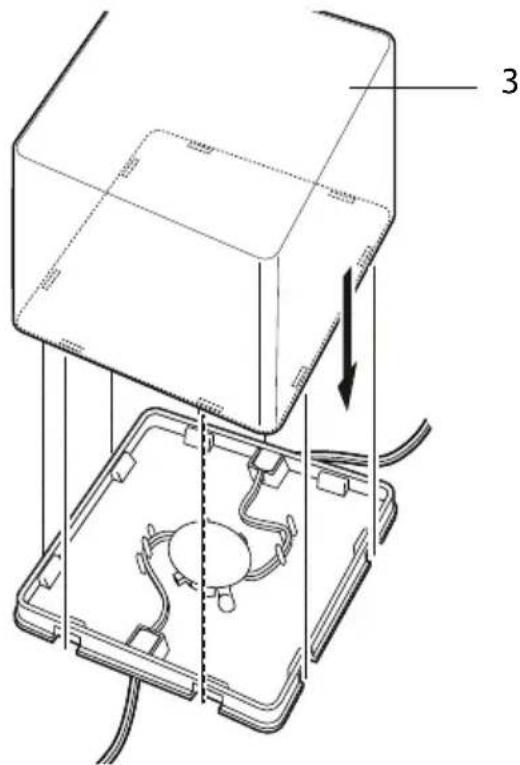

3. Plaats de lampkappen 3 op de

lampbasissen. Let daarbij op de posities van houders en uitsparin- gen. Zorg ervoor dat de lampkappen cor- rect geplaatst zijn zodat er geen vocht binnendringt in het binnenste van de lampen.

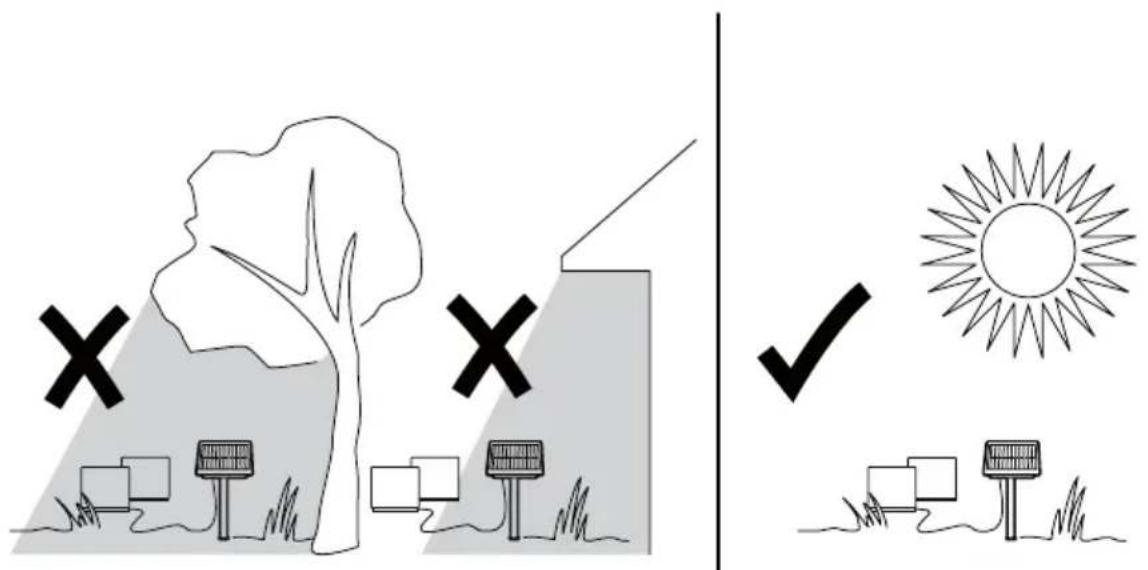

Druckbuch Solar-Bodenlichterkette BEL Kubus QUIGG.book Seite 8 Dienstag, 27. November 2018 10:48 109 Lampjessnoer opstellen Kies voor de locatie van de zonnepaneelmodule 1 een plaats waar het overdag aan direct zonlicht wordt blootgesteld. ‘s Nachts mag de zonnepaneelmodule niet constant door andere lichtbronnen worden beschenen omdat het lampjessnoer anders niet gaat branden. Houd er rekening mee dat veel lichtbronnen pas midden in de nacht of door bewegingen worden ingeschakeld. Plaats het lampjessnoer niet in holtes of putten waarin zich water kan ophopen.

1. Wikkel de afzonderlijke aansluitkabels afzonderlijk 2 los.

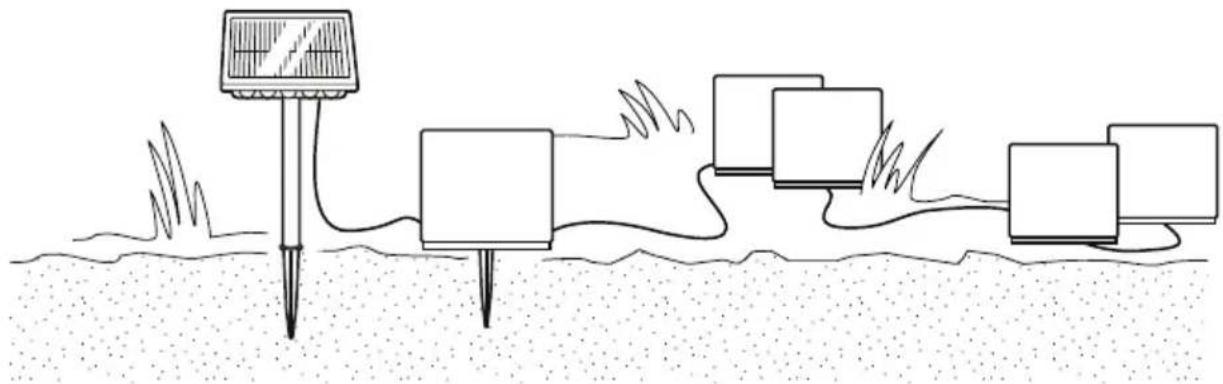

2. Plaats het lampjessnoer op de gewenste locatie door de grondpennen met

enige kracht in de grond te drukken. Druk daarbij in geen geval met kracht op de lichtkappen 3.

3. Plaats overtollige kabels zo dat er geen gevaar op struikelen ontstaat. De

kabels mogen niet ingekort worden!

4. Verwijder de beschermfolie van de zonnepaneelmodule.

Druckbuch Solar-Bodenlichterkette BEL Kubus QUIGG.book Seite 9 Dienstag, 27. November 2018 10:48 1010 Gebruik Bij de eerste keer dat het lichtjessnoer wordt gebruikt, duurt het bij goed zonlicht ca. 10 uur tot de accu volledig opgeladen is. Inschakelen en kleur kiezen De bediening gebeurt via de twee schakelaars op de achterkant van de zonnepaneelmodule 1. X Zet de aan-uitschakelaar en de kleurkeuzeschakelaar 11 in de gewenste posi- tie: – WARM WIT Het lampjessnoer brandt permanent wit. – RGB (rood-groen-blauw): Het lampjessnoer brandt in verschillende kleuren en verandert na enkele seconden automatisch van kleur. Om het veranderen van de kleuren te stoppen, drukt u 1 x op de kleur- wisselschakelaar 12. Het lampjessnoer brandt daarna permanent in de kleur die het laatst actief was. Om de kleuren weer te laten veranderen drukt u opnieuw op de schakelaar. X Om het lampjessnoer uit te schakelen, schuift u de aan-uitschakelaar en kleur- keuzeschakelaar op OFF. Overzicht functies Positie schakelaar Betekenis WARM WHITE

RGB In deze positie werkt het lampjessnoer volledig auto- matisch. - De zonnepaneelmodule vangt het zonlicht op en zet het om in elektrische energie die in de geplaatste accu opgeslagen wordt. - ‘s Avonds of bij invallende duisternis schakelt het lampjessnoer zich in (wit of gekleurd, afhankelijk van de gekozen instelling). - ‘s Morgens of bij afnemende duisternis schakelt het lampjessnoer zichzelf uit. OFF - Zonnepaneelmodule en accu zijn elektrisch geschei- den. - Het lampjessnoer wordt niet ingeschakeld wanneer het donker wordt. - De accu wordt overdag niet opgeladen. Druckbuch Solar-Bodenlichterkette BEL Kubus QUIGG.book Seite 10 Dienstag, 27. November 2018 10:48 1011 Reinigen Let op Onjuist gebruik van het lampjessnoer kan leiden tot beschadigingen. Gebruik voor het schoonma- ken geen agressieve chemi- sche reinigingsmiddelen, schuurmiddelen, harde sponzen of dergelijke. Deze kunnen de oppervlakken be- schadigen. X Veeg de zonnepaneelmodule 1 en de lampkappen 3 met een vochtige en zachte doek af. Gebruik eventu- eel ook een mild reinigingsmiddel. Let erop dat er geen vocht komt in het binnenste van de lampen. Opslaan We raden aan om het lampjessnoer in het koude seizoen binnen te halen. Bewaar het lampjessnoer niet met een volledig ontladen accu omdat dorr diepteontlading de accu onherstel- baar kan worden beschadigd.

1. Zet de aan-uitschakelaar en kleur-

keuzeschakelaar 11 op OFF.

2. Maak het lampjessnoer schoon.

3. Bewaar de accu en het lampjes-

snoer op een droge en vorstvrije plaats. Accu vervangen Gevaar Bij verkeerd gebruik kan er vloeistof uit de accu lopen. Vermijd contact daarmee. Vloeistof die uit de accu loopt kan zorgen voor huid- irritaties of verbrandingen. Bij toevallig contact met wa- ter afspoelen. Als de vloei- stof in de ogen komt, dient u bovendien medische hulp in te roepen. De accu verslijt na verloop van tijd en de prestaties nemen af. U kunt deze echter vervangen door een nieuwe accu van hetzelfde type (zie “Techni- sche specificaties “).

1. Wacht met het vervangen tot de

geplaatste accu volledig ontladen is.

2. Open het deksel van het accuvak 9.

3. Neem de oude accu 10 eruit en ver-

vang deze door een nieuwe accu van hetzelfde type. Let op de juiste polariteit (+/-).

4. Plaats het deksel van het accuvak

weer terug en schroef het vast.

5. Gooi de oude accu op de juiste
