GEBRUIKSAANWIJZING Duoflex HX1 Hardfloor MIELE

Veiligheidsinstructies en waarschuwingen 130

Veiligheidsinstructies en waarschuwingen voor accu AP10/AP11, opla- der LG02, wandhouder Speedlock LS10 (afhankelijk van het model) 135

Beschrijving van het apparatus 140

Duurzaamheid en milieubescherming 142

Verwijzingaarafbeeldingen 144

Ingebruikneming 144

Stofzuiger in elkaar zetten 144

PowerUnit en zuigbuis verbinden 144

Zuigbuis en elektrboorstel verbinden 144

Algemene opmerkingen over de accu. 144

Accu opladen (zonder wandmontage) 144

Accu opladen (met wandmontage) 145

Wandhouser aan de wand schroeven 145

Laadkabel in de wandhouser standard bevestigen 145

Laadkabel in de wandhouser SpeedLock bevestigen 145

Controleampje laad niveau accu (tijdens het laden) 146

Controleampje laad niveau accu (tijdens gebruik) 146

Gebruik van de meegeleverde accessoires 146

Hulpstukhouservoede zuigbuis 146

Elektroborstel MultiFloor (HX-EB 20) 147

Handborstel Electro Compact (HX-EC 20) 147

Vloerborstel AllFloor (HX-AF 20) 147

Universele borstel (HX-UB) 147

Uitschuifbare flexibele XL-kierenborstel (HX-CNXL) 147

Verlengslang (HX-FSH 20) 147

Bediening 148

Stofzuigeruit de wandhouder standard halen 148

Stofzuigeruit de wandhouder SpeedLock halen 148

In- en uitschakelen 148

Zuigvermögen verhogen 148

PowerUnit Solo 148

Reiniging en onderhoud 148

Filtersystem 148

Zelfreinigingsfunctie ComfortClean gebruiken 149

Stofreservoir legen 149

Stofreservoir en voorfilter reinigen 149

Fijnstofffilter reinigen 149

Elektroborstel/handborstel (afhankelijk van het model) reinigen 150

Borstelasuit deelektroborstel verwijderen 150

Borstelasuit de handborstel halen (afhankelijk van het model) 151

Accuervangen 151

Buitenkant en accessoires onderhoden 151

Problemen oplossen 153

Service 156

Contact bij storingen 156

Garantie 156

Bij te bestellen accessoires 156

Verkoop accessoires 156

Dit apparaat voldoet aan de geldende veiligheidsvoorschriften. Onjuist gebruik kan persoonlijk letsel of materièle schade tot gevolg hebben.

Lees de gebruiksaanwijzing voordat u het apparaat voor het eerst gebruikt. In de gebruiksaanwijzing vindt u belangrijke instructies met betrekking tot de veiligheid, het gebruik en het onderhoud. Zo beschermt u zichzelf en vermijdt u schade aan het apparaat.

In overeenstemming met de norm IEC 60335-1 adviseert Miele uuitdrukkelijk om het hoofdstuk "Ingebruikneming" en de veiligheidsinstrumentes en waarschuwingen te lezen en op te volgen.

Wanneer de veiligheidsinstrumentes en waarschuwingen nicht worden opgevolgd, kan Miele nicht aansprakelijk worden gesteld voor schade dieaarvan het gevolg is.

Bewaar de gebruiksaanwijzing zorgvuldig en geef deze door aan een eventuele volgende eigenaar.

Schakel het apparaat algijd uit na gebruik, voordat u accessoires verwisselt, voorafgaand aan onderhoud, reiniging en reparatie. Gebruik waarvoor de Aan/Uit-schakelaar op de greep.

Verantwoord gebruik

Deze stofzuiger is uitsluitend bestemd voor particulier huishoudelijk gebruik (of daarmee vergelijkbaar). Deze stofzuiger is nicht geschikt voor gebruik op bouwplaatsen.
Het apparatusat mag nicht buiten worden gebruikt.
De stofzuiger is geschikt voor het dagelijkz zuigen van tapiijt, vaste vloerbedekking en robuuste harde vloeren.
Deze stofzuiger mag worden gebruikt tot een hoogte van 4000m boven zeiniveau.
Gebruik de stofzuiger uitsluitend om droog vuil op te zui-gen. U mag de stofzuiger Niet op mensen en dieren gebruiken. U mag de stofzuiger Niet voor andere doeleinden en Niet-toegestane aanpassingen en wijzigingen gebruiken.
Personen (inclusief kinderen) die op grond van hun fysiekte of psychische gesteldheid, hun onervarenheid of gebrek aan kennis nicht in staat+zijn om de stofzuiger veilig te bedieren, mogen deze alleen gebruiken als ze onder toezicht staan van of worden geinstruendum door een verantwoordelijk persoon.

Kinderen

Houd kinderen onder 8aar op een afstand, tenzij u voortdurend toezicht houdt.
▶ Kinderen vanaf 8aar mogen de stofzuiger alleen zonder toezicht gebruiken als ze weten hoe ze deze veilig moeten bedieren. De kinderen要去en zich bewust�n van de gefaren van een foutieve bediening.
Kinderen mogen het apparaat nicht zonder toezicht reinigen of onderhouden.
Houd kinderen in de gaten wanneer deze zich in de buurt van het apparaat bevinden. Laat kinderen nooit met het apparaat spelen.
Verstikkingsgevaar! Kinderen können sich tijdens het spelen in verpakkingsmaterialiaal wikkelen (bijvoorbeeld in folie) of het materiaal over hun hoofd trekken en stikken. Houd verpakkingsmaterialen bij kinderen vandaan.

De stofzuiger worden met 25,2 V/25,69 V aangedreten.
Dit apparaat behoort tot veiligheidsklasse III.
De bescherming gegen een elektrische schok is gewaarborgd door aansluiting op extra lage veiligheidsspanning.
In het apparaat worden geen spanningen gegenereerd die groterijken. De stofzuiger worden opgeladen met een opladeruit verilgheidsklasse II.
Vergelijk de aansluitgegevens (netspanning en freiuentie) op het typeplaatje van de oplader met de waarden van het elektriciteitsnet. Deze gegevens要去en beslist overeenstemmen. De oplader is zonder wijziging geschikt voor 50~Hz en 60~Hz .
De wandcontactdoos要去 met ten minste 16 A of 10 A traag zijn beveiligd.
Controller de stofzuiger en alle meegeleverde onderden voor het gebruik op zichbare beschadigingen. Gebruik nooit een beschadigde stofzuiger en beschadigde onderden.
De elektroborstel Multi Floor en de handborstel Electro Compact van Miele (afhankelijk van het model) zijn motorisch aangedreten hulpstukken, special voor deze Miele stofzuiger. Om veiligheidsredenen is het Niet tegestaan om de stofzuiger met een andere elektroborstel/handborstel van Miele of van een andere fabrikant te gebruiken.

Controller het gebruik en tijdens het stofzuigen of er geen stenen, scherven e.d. op de onderkant van de elektroborstel Multi Floor en de onderkant van de handborstel Electro Compact (afhankelijk van het model) zitten.
Berg de stofzuiger en alle accessoires op bij een omgevingstemperatuur van 0^ tot 45^ .
Berg de stofzuiger uitsluitend liggend op of plaats de stofzuiger in de wandhouder.
Als dit apparaat binnen de garantieperiode defect raakt, mag het alleen door Miele worden gerepareerd, anders vervalt de garantie.
Reparaties mogen alleen door vakmensen worden uitgevoerd die door Miele zijn geauthoriseerd. Ondeskundig uitgevoerde reparations{kunnen voor de gebruiker gevaar opleveren.

Veilig gebruik

Gebruik de stofzuiger nicht zonder voor- en fijnstofffilter.
Vermijd contact van de stofzuiger met open vuur of andere warmtebronnen. Verwarm de stofzuiger nicht. Stel de stofzuiger Niet bloot aan direct zonlicht.
Zuig nooit brandende of gloeienda voorwerpen op (zoals sigarettenpeuken, as en kolen).
Zuig geen vloeistoffen op. Laat met vocht of reinigingsmiddel schoongemaaakte tapiijten en vloerbedekkingen volledig drogen voordat u deze zuigt.

Zuig geen toner-resten op. Toner van bijvoorbeeld printers of kopieerapparaten kan elektriciteit geleiden.
Zuig nooitlicht ontvlambare ofexplosieve stoffen of gassen op in verband metexplosiegevaar. Zuig ook nooit in een ruimte waar dergelijkste stoffen opgeslagen liggen.
Raak de draaiende borstelas van de elektroborstel Multi Floor en handborstel Electro Compact (afhankelijk van het model) Niet aan.
Zuig met de elektroborstel Multi Floor en de handborstel Electro Compact (afhankelijk van het model) nicht dicht bij uw hoofd.
Houd het zuiggedeelte nicht te dicht bij het hoofd als u de stofzuiger gebruikt.

Veiligheidsinstructies en waarschuwingen voor accu AP10/AP11, oplader LG02, wandhouder Speedlock LS10 (afhankelijk van het model)

Kinderen

Personen (inclusief kinderen) die op grond van hun fysièke of psychische gesteldheid, hun onervarenheid of gebrek aan kennis nicht in staat+zijn om de oplader LG02 of de wandhouser SpeedLock LS10 veilig te bedieren, mogen.Deze stofzuiger alleen gebruiken als ze onder toezicht staan van of worden geinstrueerd door een verantwoordelijk persoon.
De accu AP10/AP11 mag nicht in handen van kinderen terechtkommen.

Houd kinderen op afstand van de oplader LG02 en de wandhouser SpeedLock LS10, tenzij u voortdurend toe-zicht houdt.

De accu AP10/AP11, de oplader LG02 en de wandhouders standard of SpeedLock LS10要去en voor deze Miele stofzuiger HS23 worden gezruikt. Om veiligheidsredenen is het Niet toegestaan om deze stofzuiger met een andere accu, andere oplader of een andere wandhouder te gezruiken.
Als u een netstekkeradapter gezruikt,要去 deze zijn goedgekeurd voor continu gezruik.
Gebruik voor het opladen van de accu AP10/AP11 al-leen het bijgeleverde laadapparaat LG02/xx.

D□K

xx staat voor 01, 02, 03, 04, 05, 06 of 07 en geeft daarmee de variant van uw oplader LG02 aan:

xx
01 AT,	BE, BG, CH, CL, CZ, DE, DK, EE, ES, FI, FR, GR, HR, HU, IT, KZ, LT, LU, LV, NL, NO, PL, PT, RO, RS, RU, SE, SI, SK, TR, UA, ZA
02 AE,	HK, MY, SG
03 BR,	CA, JP, MX, US
04 AU,	NZ
05 CN
06 KR
07 IE, UK

Tijdelijk of doorlopend gebruik van een autonome of Niet-netsynchrone energievoorziening (zoals microgrids, back-upsystemen) is möglich. Voorwaarde voor het gebruik is dat de energievoorziening voldoet aan de bepalinen van EN 50160 of een vergelijkbare standaard.

De veiligheidsvoorzieningen van de huisinstallatie en dit Miele product要去en ook werken bij gebruik van een microgrid of een Niet-netsynchrone energievoorziening of de veiligheidsvoorzieningen in de energievoorziening要去en door gelijkwaardige voorzieningen worden verrangen.

Laad de accu AP10/AP11 op bij een omgevingstemperatuur van 10^ tot 40^ .

Gebruik de accu AP10/AP11 bij een omgevingstemperaatuur van 0^ tot 45^ .

Bij gebruik van de accu AP10/AP11 bij een omgevingstemporatuur die buiten dit bereik ligt, is het vermogen minder.

U mag de accu AP10/AP11 beslist nicht gebruiken als u merkt dat deze vreemd ruikt, als er vocht UIT kommt, als de accu erg heet worden, verkleurt of verrormd raakt. De accu AP10/AP11要去 direct worden afgevoerd (zie veiligheidsinstructie “Afvoer van de accu AP10/AP11” aan het eind van de volgende paragraaf “Veilig gebruik” en het hoofdstuk “Duurzaamheid en milieubeschemming”, paragraaf “Teruggave van gebruikte batterijen en accu's”).

Er kan vloeistof UIT accu's lopen. Zorg dat uw ogen en huid nicht met deze bijtende vloeistof in aanraking komen. Gebeurt dat wel, spoel dan goed met water en raadpleeg een arts.

De Li-ion-accu AP10/AP11 voldoet aan de bepalingen van de wetgeving voor gevaarlijke stoffen. De accu AP10/ AP11 kan door de gebruiker zonder verdere restricties over de weg worden vervoerd. Neem contact op met Miele voordat u de accu AP10/AP11 verstuurt. Verstuur alleen een volledig ontladen en onbeschadigde accu AP10/AP11. Isoeleer metalen contacten door deze met plakband af te plakken om kortsluiting te voorkomen. Verpak de accu AP10/AP11 zo, dat deze Niet in de verpakking gaat bewegen.

Veilig gebruik

Laat de accu AP10/AP11 nicht vallen en goodi er nicht mee. Een beschadigde accu AP10/AP11 mag om veiligheidsredenneteer worden gebruikt.
Vermijd contact van de accu AP10/AP11 met open vuur of andere warmtebronnen. Verwarm de accu AP10/AP11 Niet. Stel deze nicht bloat aan direct zonlicht.
Haal de accu AP10/AP11 nicht uit elkaar.
Voorkom kortsluiting bij de accu AP10/AP11 door de contacten onbedoeld of opzettelijk te overbruggen.
Houd de accu AP10/AP11 uit de buurt van vloeistoffen.
Afvoer van de accu AP10/AP11: haal de accu AP10/AP11 uit de stofzuiger. Isoleer metalen contacten door deze met plakband af te plakken om kortsluiting te voorkomen. Lever de accu AP10/AP11 in bij het waarvoor bestemde gemeentelijk inzamelpunt. Doe de accu AP10/AP11 nicht bij het gewone huisvuil.

Reiniging

Dompel de stofzuiger en de accessoires nooit in water. Reinig de stofzuiger en de accessoires alleen droog of met een iota's vochtige doeK.
In de elektroborstel Multi Floor en handborstel Electro Compact (afhankelijk van het model), de PowerUnit en de zuigbuis zitten elektrische kabels. De stekkerverbindungen mogen nicht met water in aanraking komen. Vochtig reinigen van deze onderdelen is waarom nicht toegestaan.

Accessoires en onderdelen

Gebruik uitsluitend accessoires met het "ORIGINAL Miele" logo op de verpakking. Alleen waarvan kan Miele deeiligkeit waarborgen.
Alleen bij gebruik van originele Miele onderdelen garandeert Miele dat aan de veiligheidseisen worden voldaan. Defecte onderdelen mogen alleen door originele Miele onderdelen worden verrangen.

Transport

De verpakking beschermt de stofzuiger gegen transportschade. Wij raden u aan de verpakking te bewaren voor het geval u de stofzuiger een keer wilt vervoeren.

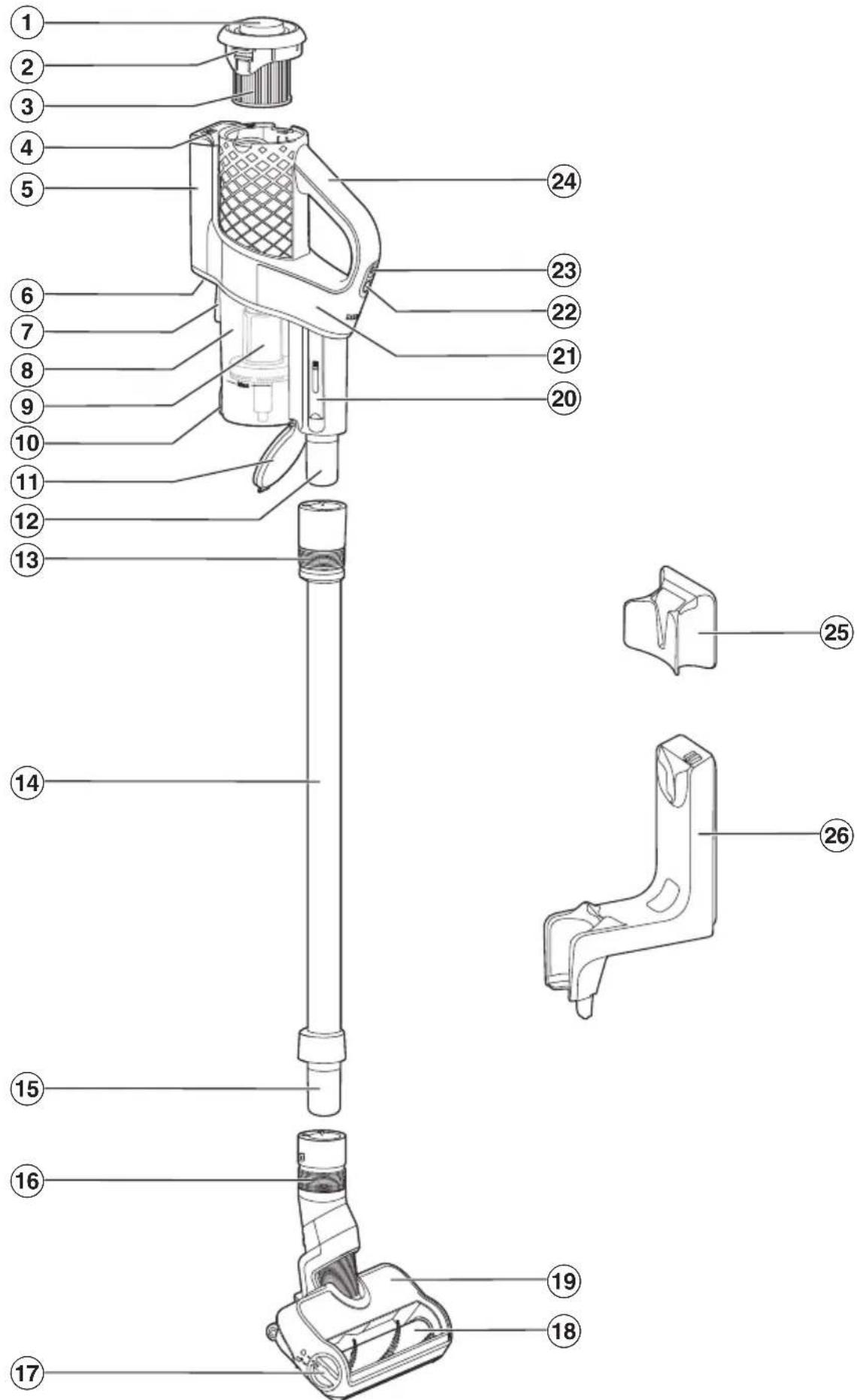

① Draaikapje van de zelfreinigingsfunctie ComfortClean
(2) Ontgrendeling voor het verwijderen van het fijnstofffilter
③ Fijnstofffilter
④ Controleampje laad niveau accu
⑤ Accuvak
⑥ Laadpunt (aan de onderkant)
⑦ Aansluitpunt voor wandhouder
(8) Stofreservoir
Voorfilter
⑩ Ontgrendeling voor de klep van het stofreservoir
① Klep van het stofreservoir
⑫ Aansluitstuk van de PowerUnit
13 Schuifring om de PowerUnit te ontgrendelen
14 Zuigbuis
15 Aansluitstuk van de zuigbuis
16 Schuifring om de elektroborstel te ontgrendelen
⑦ Ontgrendeling voor het openen van de elektroborstel
Uitneembare borstelas
19 Elektroborstel Multifloor
20 Reinigingsborstel
②PowerUnit
22 Schakelaar zuigvermogen
23 Aan/Uit-schakelaar
24 Greep
25 Wandholder standard
26 Wandholder SpeedLock

Afdanken van de verpakking

De verpakking zorgt ervoor dat u het apparaat gemakkelijk kutn hanteren en beschermt het apparaat gegen transportschade. Het verpakkingsmaterialial isuitgekozen met het oog op een zoering möglichke belasting van het milieu en is in het algemeen recyclebaar.

Door hergebruik van verpakkingsmateriaal worden er op grondstoffen bespaard. Gebruik materiaalspecifieke inzamelings- en retouropties voor recyclebaar materiaal.

Wij raden u aan de verpakking te bewaren voor het geval u het apparaat eenkeer wilt vervoeren.

Afdanken van het apparatus

Verwijder het fijnstofffilter voordat u het af te danken apparaat afvoert en doe het fijnstofffilter bij het gewone huisvuil.

Elektrische en elektronische apparaten bevatten meestal waardevolle materia- len. Ze bevatten ook stoffen, mengsels en onderdelen die nodig+zijn geweest om de apparaten goed en veilig te lately functioneren. Wanneer u uw af te danken apparaat bij het gewone huisvuil afvoert of er Niet goed mee omgaat, kunnen deze stoffen schadelijk+zijn voor de gezondheid en het milieu. Voer het af te danken apparaat waarom nooit via het gewone huisvuil af.

Lever het apparaat in bij een Gratis, gemeentelijkinzameldepot voor elektrische en elektronische apparaten, bij uw vakhandelaar of bij Miele. U bent wettelijkzfverantwoordelijk voor het wissen van eventuele persoonlijke gegevens op het af te danken apparaat. U bent wettelijk verplicht om Niet compleet ingebouwde gebruikte batterijen en accu's alsmede lampen die onbeschadigd+konnen worden verwijderd, te verwijderen. Breng dezeaar een geschikteinzamellocatie, waar u ze Gratis kunt inleveren. Het af te danken apparaat moet totdat u hetwegbrengt buiten het bereik van kinderen worden bewaard.

Teruggave van gebruike batterijen en accu's

Elektrische en elektronische apparaten bevatten vaak batterijen en accu's, die ook na gebruik Niet met het huisvuil mogen worden afgevoerd. U bent wettelijk verplicht om Niet compleet ingebouwde gebruikte batterijen en accu's te verwijderen enaar een geschikte inzamellocatie (bijv. vakhandel) te brengen, waar u deze gratis=kunt inleveren. Isoleer metalen contacten door dezemet plakband af te plakken om kortsluiting te voorkomen. Batterijen en accu's bevatten möglichststoffen die gevaarlijk kunnen zichn voor mens en milieu.

De aanduiding op de batterij of accu geeft meer informatie.Lithium bevattende batterijen of accu's+zijn bijvoorbeeld gemarkeerd met "Li-ion".De doorgestreepte afvalbak betekent dat u de batterijen en accu's in geen geval met het huisvuil mag afvoeren. We要去en ook op het volgende wijzen:als de doorgestreepte afvalbak met een of meerdere van de aangegeven chemische symbolen is gekenmerkt, bevatten ze lood (Pb),cadmium (Cd) en/of kwiksilver (Hg)

Gebruike batterijen en accu's bevatten belangrijke grondstoffen en kuren opniew worden gebruikt. De geschieren inzameling van gebruike batterijen en accu's vereenvoudigt de verwerking en de recycling.

Verwijzingaarafbeeldingen

De afbeeldingen waarnaar met nummers worden verwezen, vindt u op deuitklappagina'schyter in deze gebruiksaanwijzing.

Ingebruikneming

Stofzuiger in elkaar zetten (afb. 01)

Zet de stofzuiger in elkaar.

PowerUnit en zuigbuis verbinden (afb. 02 + 03)

Steek het aansluitstuk van de PowerUnit op de juiste manier in de zuigbuis totdat het aansluitstuk duidelijk vastklikt (afb. 02).
Schuif de schuifring op de zuigbuis omlaag als u de delen weeer uit elkaar wilt halen (afb. 03).

Zuigbuis en elektroborstel verbinden (afb. 04 + 05)

Steek het aansluitstuk van de zuigbuis op de juiste manier in de elektroborstel. Het aansluitstuk moet duide-lijk vastklikken (afb. 04).
Schuif de schuifring op de elektroborstel omlaag als u de delen weeuruit elkaar wilt halen (afb. 05).

Algemene opmerkingen over de accu

De accu is bij aflevering nicht volledig opgeladen.

Laad de accu vór het eerste gebruik volledig op. Plan waarvoor ca. 3,5 uur in.

Als de accu vol is, wordt het controle-lampje van het acculaadniveau bovenaan de PowerUnituitgeschakeld om energie te besparen.

De maximale capaciteit van de accu wordt pas na ca. 5 keer op- en ontla-den bereikt.

Als u de complete stofzuiger gebruikt, kurz u maximaal 17 minuten zuigen. Als u darüber de PowerUnit Solo gebruikt (zie het hoofdstuk "Bedienen", paragraaf "PowerUnit Solo"), kurz u maximaal 55 minuten zuigen.

De gebruiksduur is afhankelijk van de gekozen vermogensstand, de vloer, de gebruiksgewoentes en de vuilgraad van het filtersystem.

Accu opladen (zonder wandmontage) (afb. 06)

U kunt de accu direct opladen.

Lees voordat u de accu voor het eerst oplaadt absolut het hoofdstuk "Ingebruikneming", paragraaf "Algemene opmerkingen over de accu".

Steek de laadstekker van de bijgevoegde laadkabel in het laadpunt onderaan op de achterkant van de PowerUnit.
Steek de oplader in een stopcontact. Het laden begint.

Lees verder in de paragraaf "Controle-lampje laadniveau accu (tijdens het opladen)".

Accu opladen (met wandmontage)

Voor wandmontage heeft u een geschikte plek nodig in de buurt van een vrij stopcontact.

Afhankelijk van het model van uw stof- zuiger worden een van de volgende wandholders meegeleverd.

Wandhouserstandaard (afb.07)

Lees voordat u de accu voor het eerst oplaadt absolut het hoofdstuk "Ingebruikneming", paragraaf "Algemene opmerkingen over de accu".

Wandhouser aan de wand schroeven (afb. 09, 10 + 11)

Om de wandhouder te bevestigen, zich er 2 pluggen en 2 TORX-schroeven T20 bijgevoegd.

Verder heeft u een accuschroevendraier of een boormachine nodig (diameter boortje 6mm

Afhankelijk van de wandhouder kiest u een afstand van 106 cm (wandhouder standaard) of 96 cm (wandhouder SpeedLock) vanaf de onderste rand van de wandhouder tot aan de vloer (afb. 09).

Voor wandmontage heeft u een geschikte plek nodig in de buurt van een vrij stopcontact.

Zorg ervoor dat u geen kabels beschadigt die zich in de wand bevinden.

• Bevestig de wandhouder standard (afb. 10) of de montageplaat van de wandhouder SpeedLock (afb. 11) op de wand.

Laadkabel in de wandhouder standard bevestigen (afb. 12 + 13)

Schuif de laadstekker van de laadkabel van onderaf door de wandhouder.
Steek de laadstekker in de stekkerhouser en druk deze stevig vast (afb. 12).
- Plaats de afdekking van bovenaf op de wandhouder tot de afdekking duidelijk vastklikt (afb. 13).

De laadkabel zit nu vast in de wandhou der.

Plaats de stofzuiger van bovenaf in de wandhouser (afb. 07).
Steek de oplader in het stopcontact. Het laden begint.

Laadkabel in de wandhouder SpeedLock bevestigen (afb. 14, 15 + 16)

Op de blijktant van de wandhouder zit een kabelgeleiding.

Steek de laadstekker van de laadkabel goed vast in de aansluiting (linker-deel afbeelding).
Plaats de laadkabel in de kabelgeleiding (rechterdeel afbeelding) (afb. 14).
Schuif de wandhouder van bovenaf op de montageplaat totdat de wandhouder duidelijk vastklikt (afb. 15).

De laadkabel zit nu vast in de wandhou der.

Plaats de stofzuiger nauwkeurig in dewandhouser (afb. 16).
Steek de oplader in het stopcontact.

Het laden begint.

Controllampje laadniveau accu (tijdens het laden) (afb. 17)

Het laadriveau van de accu wordt bo- venaan de PowerUnit weergegeven.

Oplaadcapaciteit Controlelampje

laagste laadni- knippert links leveau

toenemend laad- brandt links, knipniveau pert in het midden

nog verdertoene- brandt links en in mendlaadniveau het midden, knippertrechts

laadniveau ca. brandt links, in het 91% - 99% midden en rechts

100% wordt vanzelf uit-geschakeld

Als de accu vol is, wordt het controle-lampje van het laadniveau van de accuuitgeschakeld om energia te besparen.

Als de accu langeijd Niet is gebruikt en leeg is, gaat de accu in de veiligheidsmodus. Het controelampje van het laadiveau van de accu reageert dan bij het laden pas na ca. 30-60 minutes.

Controlelampje laadniveau accu (tijdens gebruik) (afb. 17)

Het laadiveau van de accu wordt bo-venaan de PowerUnit weergegeven.

Oplaadcapaciteit Controlelampje

Gebruik van de meegeleverde accessoires (afb. 18)

Het Miele assortment voor vloeronderhoud bevat geschikte hulpstukken voor veel speciale toepassingen (zie het hoofdstuk "Bij te bestellen accessoires").

① Reliefborstel

Hulpstuk voor het zuigen van plinten, siervoorwerpen of beelden.

② Kierenborstel

Hulpstuk voor het zuigen van na den, kieren en hoeken.

③ Meubelzuigmond

Hulpstuk voor het zuigen van gestoffeerde meubels, matrassen en kussens.

Hulpstukhouser voor de zuigbuis (afb. 19)

Opudge hulpstukhouserkuntu2 van de 3 accessoires tijdens het zuigen meenemen.

Elektroborstel MultiFloor (HX-EB 20) (afb. 20)

Houd u in de eerste plaats aan de reli-nigings- en onderhoudsinstructies van de fabrikant van de vloerbedekking.

Schade door vastzittend opgezogen vuil.

Er kuren krassen op de te zuigen ondergrondkommen.

Controller of er geen stenen, scherven e.d. op de onderkant van de elektroborstel zitten.

De elektroborstel is geschikt voor het dagelijkz zuigen van tapijt, vaste vloerbedekking en harde vloeren.

Tip: Als u traptreden met vloerbedekking comfortabel wilt zuigen,That u de zuigbuis weg.

Tip: Als u een keer een grotere hoeveel-heid grover vuil wilt opzuigen, gebruikt u het montageconcept PowerUnit Solo (zie het hoofdstuk "Bediening", paragraaf "PowerUnit Solo").

Handborstel Electro Compact (HX-EC 20) (afb. 21)

(afhangelijk van het model)

Houd u in de eerste plaats aan de reli-nigings- en onderhoudsinstructies van de fabrikant van de vloerbedekking.

Schade door vastzittend opgezogen vuil.

Er kuren krassen op de te zuigen ondergrondkommen.

Controleer of er op de onderkant van de handborstel geen stenen, scherven e.d. zitten.

De handborstel is heel geschickt voor het intensief reinigen van gestoffeerde meubels en autostoelen.

Het Beste reinigingsresultaat op gestoffeerde meubels ontstaat als u de meubelzuigmond gebruikt.

Tip: Als u gestoffeerde meubels of autostoelen comfortabel wilt zuigen,That u de zuigbuis weg.

Vloerborstel AllFloor (HX-AF 20) (afb. 22)

(afhangelijk van het model)

Houd u in de eerste plaats aan de reli-nigings- en onderhoudsinstructies van de fabrikant van de vloerbedekking.

Deze platte en lichte vloerborstel is met name geschikt om onder zeer Lage meubels te zuigen.

Universele borstel (HX-UB) (afb. 23)

(afhangelijk van het model)

Voor het behoedzaam zuigen van boeken, planken en dergelijkke.

Uitschuifbare flexibele XL-kierenborstel (HX-CNXL) (afb. 24)

(afhangelijk van het model)

Met een reikwijdte van 60 cm voor het reinigen van moeilijk bereikbare plekken.

Verlengslang (HX-FSH 20) (afb. 25)

(afhangelijk van het model)

De verlengslang kan tot maximaal 120 cm worden uitgetrokken. Ze kan worden uitgebrecht met de uitschuifbare flexibele kierenborstel.

Bediening

Stofzuiger uit de wandhouder standard halen (afb. 26)

Haal de stofzuiger maar boven toe uit de wandhouder.

Stofzuigeruit de wandhouder SpeedLock halen (afb. 27 + 28

Haal de stofzuigeraar voren toeuit de wandhouser (afb.27).

De wandhouder SpeedLock biedt demogelijkheid om de PowerUnit gemakkelijk als PowerUnit Solo te gebruiken, zonder dat u deze met de hand要去 loshalen van de zuigbuis.

Haal de PowerUnitaar boven toeuit de geleiding van de wandhouser (afb. 28).

De zuigbuis en elektrboorstel blijven in de wandhouder anschter.

In- en uitschakelen (afb. 29)

Als u de accu direct heeft opgeladen, trek de laadstekker dan uit het laadpunt onderaan op de achterkant van de PowerUnit.

Als u de zelfreinigingsfunctie ComfortClean voor het inschaken altijd activeert, behaalt u het Beste reinigingsresultaat (zie het hoofdstuk "Reinigung en onderhoud", paragraaf "Zelfreinigingsfunctie ComfortClean gebruiken").

Druk op de bovenste toets op degreep ①

De stofzuiger worden op de laagste vermogensstand ingeschakeld.

Zuigvermogen verhogen (afb. 30)

Druk op de onderste toets op degrep.

De hogere vermogensstand wordt gekozen, de led brandt.

Als u opniew op de toets drukt, gaat de stofzuiger terug maar de lagere vermogensstand.

PowerUnit Solo (afb. 31)

Om snel en doelgericht kruimels of pluizen op te zuigen, kan de PowerUnit zonder zuigbuis en elektroborstel worden gebrukt.

Tip: Deze constructie is heel geschikt voor het gebruik van het driedelige accessoire (zie het hoofdstuk "Gebruik van de meegeleverde accessoires").

Reiniging en onderhoud

Kans op letsel door roterende borstelas.

U kunt verwondingen oplopen door de roterende borstelas.

Schakel de stofzuiger voor alle reinigings- en onderhoudswerkzaamhedenuit. Gebruik waarvoorde Aan/ Uit-schakelaar op de greep.

Filtersystem (afb. 32)

① Draaikapje
② Fijnstofffilter
③ Stofreservoir
④ Voorfilter
⑤ Klep van het stofreservoir

Zelfreinigingsfunctie ComfortClean gebruiken (afb. 33)

Voer elke keer als u het stofreservoir leegt en als het zuigvermogen afneemte een tussenreiniging van het fijnstofffilteruit.

Daardoor reinigt de stofzuiger meteen\ weer optimaal.

Draai het draaikapje 3 keer 180^

Uhoort bij het draaien een geluid, dat hoort bij de normale werking van de zelfreinigingsfunctie ComfortClean.

Stofreservoir legen (afb. 34)

Leeg het stofreservoir op zijn staat als het stof de marketing Max op het reservoir bereikt.

Als u alleen normalaal huisstof heeft op-gezogen, kunt u de inhoud van het stofreservoir bij het huisvuil afvoeren.

Houd het stofreservoir vlak boven de afvalemmer, zodate er geen stof op-dwarrett.
Druk op de ontgrendelingsknop onderaan het stofreservoir.

Het klepje gaat open en het stof valt eruit.

Als de pluizen, haren of grover vuil er niet uittallen, verwijdert u het voorfilter waar beneden toe (zie de volgende paragraaf "Stofreservoir en voorfilter reinigen").

Sluit het klepje van het stofreservoir totdat dit duidelijk vastklikt.

Stofreservoir en Voorfilter reinigen (afb. 35, 36 + 37)

Reinig het stofreservoir en voorfilter indien nodig.

Leeg het stofreservoir boven een afvalemmer.
Verwijder het voorfilteraar beneden toe (afb.35).

Schade door fouten bij het reini-gen.

Het voorfilter kan beschadigd raken en daardoor Niet meer goed werkken. Reinig het voorfilter Niet met water.

Gebruik voor de reiniging geen scherpe of spitse voorwerpen.

Reinig het stofreservoir en voorfilter met een droge doeok of met de reini-gingsborstel die u aan de zijkant in de PowerUnit kunt vinden (afb. 36).
- Plaats het gereinigde voorfilter tot aan de aanslag in het gereinigde stofreservoir (afb. 37).
Sluit het klepje van het stofreservoir totdat dit duidelijk vastklikt.

Fijnstoffilter reinigen (afb. 33 + 38)

Reinig het fijnstofilter ten minste om de 3 maanden grondig buiten de PowerUnit.

Draai het draaikapje 10 keer 180^ (afb. 33).

Uhoort bij het draaien een geluid,dat hoort bij de normale werking van de zelfreinigingsfunctie ComfortClean.

Druk op de beiden ontgrendelingsknoppen aan de zijkant van het dekSEL van het fijnstofffilter en haal het fijnstofffilter er maar boven toe uit (afb. 38).

#

Schade door fouten bij het reini

Het fijnstofffilter kan beschadigd raken en daardoor nicht meer goed werkken.

Reinig het fijnstofffilter Niet aan de binnenkant en Niet met water. Gebruik voor de reiniging geen scherpe of spitse voorwerpen. Borstel het fijnstofffilter Niet af, ook Niet met de meegeleverde reinigingsborstel.

Houd het fijnstofffilter boven een afvalegger.
Klop het fijnstofffilter met de onderste rand voorzichtiguit.
Draai het fijnstofffilter waar bij iets, zo dat het vuil overal kan worden verwijderd.
Plaats het gereinigde fijnstofffilter wee terug, het moet duidelijk vastklikken in de PowerUnit.

Vervang het fijnstofffilter na circa 3aar om het beste reinigingsresultaat te behouden.

Elektroborstel/handborstel (afhanke-lijk van het model) reinigen (afb. 39)

Haal de elektroborstel/handborstel van de stofzuiger (afb. 05).
Leg de elektroborstel/handborstel met de onderkant maar boven op een glad en schoon oppervlak.

Draadjes, haren en dergelijk die zich om de borstelas hebben gewwikkeld, kurz u met een schaar doorknippen. De borstelas heeft 2 geleidingsgroeven waarlangs u kurz knippen (afb. 39).

De afgeknipte draadjes en haren kurz u daarna met de stofzuiger opzuigen.

U kunt dekleine loopwieltjes bij een zeer sterke verruiling of blokkade verwijderen en reinigen (niet aanwezig bij de handborstel). Gebruik een sleufschroevendraaier om ze te verwijderen.

Borstelasuit deelektroborstel verwijderen (afb.40)

U kunt de borstelasuit de elektroborstel halen om hardnekig vuil te verwijderen en ook de binnenkant van de elektroborstel te reinigen.

Draai de pijl op de greedp aan de zijkant van de elektroborstel maar het symbol
De borstelas is ontgrendeld.
2 Verwijder de borstelas.
Reinig de borstelas en verwijder alle vastzittende verontreinigungen uit de binnenkant van de elektroborstel.

U kunt de greed losmaken bij sterke verontreinigingen:tussen de greed en borstelas.

Treklicht aan de greep en draai deze zover dat deze ontgrendelt.
Verwijder de verontreinigungen.
Vergrendel de gereinigde greed weer in de borstelas.

Schuif de borstelas op de juiste manier tot aan de aanslag in de elektronborstel.
Vergrendel de borstelas.

Borstelasuit de handborstel halen (afhankelijk van het model) (afb.41)

U kunt de borstelasuit de handborstel halen om hardnekig vuil te verwijderen en ook de binnenkant van de handborstel te reinigen.

Ontgrendel de borstelas met een muntstuk.
2 Verwijder de borstelas.

Reinig de borstelas en verwijder alle vastzittende verontreinigungen uit de binnenkant van de handborstel.
Ga in omgekeerde volgorde te werk om de handborstel wee in elkaar te zetten.

Accuervangen (afb. 42 + 43

Zorg ervoor dat u een originele Miele Li-ion-accu AP10/AP11 in huis heeft.

Neem de aanwijzingen in acht voor de omgang met en afvoer van de accu. Zie hiervoor de hoofdstukken "Veiligheidsinstructies en waarschuwingen", "Duurzaamheid en milieubescherming" en "Ingebruikneming" (paragraaf "Algemene aanwijzingen voor de accu").

Verwijder het fijnstofffilter uit de PowerUnit (afb. 38).
Ontgrendel de afdekking van het accuvak voorzichtig met een sleufschroevendraier (afb. 42).

Maak de stekker voorzichtig los en verwang de accu (afb. 43).
Plaats de stekker waar nauwkeurig terug.
Sluit het accuvak enplaats het fijnstofffilter wee in de PowerUnit, het filter要去 duidelijk vastklikken.

Buitenkant en accessoires onderhouden

Kans op letsel door roterende borstelas.

U kunt verwondingen oplopen door de roterende borstelas.

Schakel de stofzuiger voor elk onderhouduit. Gebruik waarvoord Aan/Uit-schakelaar op de greed.

! Gevaar voor elektrische schok door netspanning.

Als er vocht op de oplader kommt,\ kunt u een elektrische schok krijgen.\ Dompel de oplader nooit onder in water.

Neem de speciale reinigingstips voor het voorfilter, fijnstofffilter en stofreservoir in het hoofdstuk "Reiniging en onderhoud" inRCT.

De buitenkant van de stofzuiger en de kunststof accessoires kurz u reinigen met een normalaerinigingsmiddel voor kunststof.

Schade als gevolg van ongeschekte reinigingsmiddelen.

Alle oppervlakken zijn krasgevoelig. Alle oppervlakken können verkleuren of aangetast worden als ze met verkeerde reinigingsmiddelen in aanraking komen.

Gebruik geen schuurmiddelen en geen glas- of allesreinigers. Gebruik ook geen oliehoudende onderhoudsmiddelen.

Problemen oplossen

De meeste storingen en problemen die bij dagelijkke gebruik konnen optreden,kest u zich verhelpen. U bespaart daarmee Niet alleenijd, maar ook kosten, odomat u Miele nicht hoeft in te schakelen.

Op www.miele.com/service vindt u informatatie over hoe u zich storingen kunt verhulpen.

De volgende tabellen helpen u de oorzaken van een probleem te achechterhalen en het probleem te verhelpen.

Kans op letsel door roterende borstelas.

U kurz verwondingen oplopen door de roterende borstelas.

Schakel de stofzuiger altijd uit, voordat u een probleem probeert op te losesen.

Gebruik waarvoord de Aan/Uit-schakelaar op de greedp.

Probleem Oorzaak en oplossing
Controleampje laadni-veau accu bij het in-schakelen: knippert snel links en in het mid-den	Temperatuurstoring ■ Wacht ca. 30 minutes voordat u de stofzuiger waar inschakelt.
Led op handgreep knip-pert	Storing "Accu is ontladen" ■ Laad de accu op (zie het hoofdstuk "Ingebruikne-ming", paragrafen "Algemene opmerkingen over de accu" en "Accu opladen").
	Interne systeemfout ■ Controleer of alle zuigkanalen vrij়. ■ Reinig het stofreservoir, het voorfilter en het fijn-stofffilter (zie het hoofdstuk "Reiniging en onder-houd"). ■ Wacht ca. 30 minutes voordat u de stofzuiger waar inschakelt.
De stofzuiger doeht het Niet na het inschakelen.	De accu is Niet voldoende opgeladen.Laad de accu op (zie het hoofdstuk "Ingebruikne-ming", paragrafen "Algemene opmerkingen over de accu" en "Accu opladen").
	Er is geen originele Miele accu geplaatst.Plaats een originele Miele Li-ion-accu AP10/AP11.
	De laadstekker zit er nog in.Trek de laadstekker uit het laadpunt op de ache- Kant van de PowerUnit als u de accu zonder wandmontage oplaadt.Haal de stofzuiger uit de wandhouder als u de ac-cu in de wandhouder oplaadt.
De reinigingscapaciteit is onvoldoende.De accuduur worden min- der.	Het stofreservoir is vol.Leeg het stofreservoir (zie het hoofdstuk "Reini-ging en onderhoud", paragraaf "Stofreservoir le-gen").
	Het stofreservoir/voorfilter is verontreinigd.Reinig het stofreservoir en voorfilter (zie het hoofd-stuk "Reiniging en onderhoud", paragraaf "Stofreservoir en voorfilter reinigen").
	Het fijnstofffilter is verontreinigd.Start een tussenreinigung van het fijnstofffilter (zie het hoofdstuk "Reinigung en onderhoud", paragraaf "Zelfreinigingsfunctie ComfortClean gebruiken").Reinig het fijnstofffilter (zie het hoofdstuk "Reinigung en onderhoud", paragraaf "Fijnstofffilter reinigen").
	De elektroborstel is vuil/verstopt.Reinig de elektroborstel (zie het hoofdstuk "Reini-ging en onderhoud", paragrafen "Elektroborstel rei-nigen" en "Borstelas uit de elektroborstel verwijde-ren").
	De zuigkanalen zijn verstopt.Reinig alle zuigkanalen.
	Het fijnstofffilter is versleten.Plaats een neuefijnstofffilter.
Probleem Oorzaak en oplossing
Het geluid verandert tij-dens het zuigen.
Afhankelijk van de ondergrond worden het verbruik van de elektrorbstel automatisch optimaal ingesteld. Het geluid hoor bij het normale functioneren van de stofzuiger.
De elektrorbstel worden automatisch uitgeschakeld.
De borstelas draait nicht.
De borstelas is vuil.

Service

Op www.miele.com/service vindt u informatatie over hoe u zich storingen kurz verhelpen en over Miele onderdelen.

Contact bij storingen

De contactgeevens van de afdeling klantcontacten van Miele vindt u achteraan in dit document.

Garantie

De garantietermijn voor dit apparaat bedraagt 2aar.

Voor meer informatie zich de bijgevoegde garantievoorwaarden.

Bij te bestellen accessoires

Houd u in de eerste plaats aan de reli-nigings- en onderhoudsinstructies van de fabrikant van de vloerbedekking.

Wij adviseren het gebruik van accessoires met het logo "ORIGINAL Miele" op de verpakking. Alleen met deze producten benut u het zuigvermogen van de stofzuiger optimaal en bereikt u het Beste reinigingsresultaat.

Storingen en beschadigingen aan de stofzuiger die veroorzaakt worden door het gebruik van accessoires zonder logo "ORIGINAL Miele" op de verpakking, vallen nicht onder de garantie van de stofzuiger.

Verkoop accessoires

Originele accessoires zijn verkrijgbaar via de Miele webshop, bij Miele of bij de Mielevakhandelaar.

Originele Miele accessoires herkent u aan het logo "ORIGINAL Miele" op de verpakking.

Met 3D4U biedt Miele bovendien Gratis accessoires voor het downloaden voor de 3D-printer aan (www.miele.de, Service, Onderdelen en Accessoires).

3D4U

Sommige modellen zijn standard al voorzien van een of meer van de volgende accessoires.

Handborstel Electro Compact (HX-EC 20)

Voor het intensief reinigen van autostoelen en traptreden met vloerbedekking.

Vloerborstel: AllFloor (HX-AF 20)

Platte vloerborstel om onder zeer lage meubels te zuigen. De borstel is bovendien stil,licht en kan zeer goed groef vuil opnemen.

Universele borstel (HX-UB)

Voor het behoedzaam zuigen van boeken, planken en dergelijkke.

Uitschuifbare flexibele XL-kierenborstel (HX-CNXL)

Flexible kierenborstel met een reikwijd te van 60 cm voor het reinigen van moeilijk bereikbare plekken.

Verlengslang (HX-FSH 20)

Om het zuigbereik met maximaal 120 cm uit te breiden.

United Kingdom

Herstellingen aan huis en andere inlichtingen /

Miele Nederland B.V.

Postbus 166

4130 ED Vianen

Telefoon: (03 47) 37 88 88
