Producttype	Afzuigkap
Merk	ETNA
Model	AB691RVS
Afmetingen (B x D x H)	90 x 50 x 60 cm (schatting)
Gewicht	Ongeveer 15 kg
Voeding	220-240 V / 50 Hz
Motorvermogen	200 W (schatting)
Aantal snelheden	3 snelheden + intensieve stand
Verlichting	Geïntegreerde LED (vervanging door erkende technicus)
Vetfilter	Metalen filters vaatwasmachinebestendig
Koolstoffilter	HF2012 (regeneratie) beschikbaar voor recirculatie
Geur- en fijnstoffilter	HF0013 (jaarlijkse vervanging)
Afvoermodus	Buitenafvoer of recirculatie (apart verkrijgbare set)
Materiaal afzuigkap	Roestvrij staal
Bediening	Elektronische toetsen met verlichte indicatoren
Timer intensieve stand	5 minuten, automatisch terug naar stand 2
Reiniging	Reinigen met zeepwater en zachte doek
Beschermingsgraad	IPX4 (bescherming tegen spatwater)
Energielabel	A (schatting)
Geluidsniveau	55-65 dB(A) afhankelijk van snelheid
Veiligheid	Ontkoppelen voor onderhoud
Levensduur koolstoffilters	Maximaal 3 jaar, om de 2 maanden wasbaar
Garantie	2 jaar (conform wetgeving)

Veelgestelde vragen - AB691RVS ETNA

Hoe zet ik de afzuigkap aan?

Druk op de aan/uit-knop. De afzuigkap start in stand 1. Gebruik de snelheidstoetsen om te veranderen.

Hoe activeer ik de intensieve stand?

Druk tweemaal op de snelheidstoets 3. De toets knippert en de intensieve stand duurt 5 minuten, daarna terug naar stand 2.

Hoe reinig ik de vetfilters?

Verwijder de metalen filters door aan de handgreep te trekken. Reinig ze in de vaatwasser op lage temperatuur of handmatig met een neutraal schoonmaakmiddel.

Wanneer moet ik het koolstoffilter vervangen?

Het koolstoffilter HF2012 is regeneratief: was het zonder schoonmaakmiddel op maximaal 65°C, droog in de oven 1 uur op 80°C. Vervang het elke 3 jaar.

Kan ik de afzuigkap gebruiken op recirculatie?

Ja, met een recirculatieset (koolstoffilter of geur-/fijnstoffilter). Koop de set apart.

Hoe schakel ik de verlichting uit?

Druk kort op de verlichtingstoets om aan of uit te schakelen.

Wat te doen als de afzuigkap lawaai maakt?

In recirculatiemodus is geluid normaal. Gebruik lagere snelheden. Controleer of de filters schoon en goed geplaatst zijn.

Hoe onderhoud ik roestvrij staal?

Gebruik geen schurende producten. Reinig met een zachte doek en niet-schurend product, wrijf in de richting van de nerf.

Kan ik de verlichting zelf vervangen?

Nee, de verlichting moet worden vervangen door een erkende technicus. Probeer dit niet zelf te doen.

Wat te doen bij een storing?

Controleer de voeding en de zekeringen. Als het probleem aanhoudt, neem contact op met de klantenservice van ETNA.

GEBRUIKSAANWIJZING AB691RVS ETNA

NL Handleiding NL 3 - NL 9

	Inleiding		4
	Beschrijving		4
Gebruik
	Bediening		5
Onderhoud
	Reinigen		6
	Vetfilters		7
	Koolstofffilter	HF2012
	Geur-/Fijnstofffilter	HF3001	8
	Verlichting		8
Bijlage
	Verwijdering		9

Inleiding

Met deze handleiding raakt u snel vertrouwd met de functies van dit apparaat. Lees de veiligheids- en onderhoudsinstructies van het apparaat.

Bewaar de bedienings- en installatie-instructies ter referentie voor de toekomst.

Lees eerst de afzonderlijke veiligheidsinstructies voordat u het apparaat gaat gebruiken!

Op onze website kunt u de meest recente versie van de gebruiksaanwijzing vinden.

Beschrijving

1. Ventilator in- en uitschakelen
2. Ventilatorstanden 1, 2, 3 en intensiefstand
3. Verlichting

Bediening

Afzuiging in- en uitschakelen

1. Druk op de aan-/uittoets.
   De afzuigkap wordt op de laagste stand ingeschakeld.
   De aan-/uittoets en snelheidstoets 1 worden verlicht.
2. Kies de gewenste afzuiginstelling door op de desbetreffende snelheidstoets te drukken.
   De afzuigkap schakelt over op de gekozen snelheid.
   De snelheidstoets wordt verlicht.
3. Druk op de aan-/uittoets.
   De afzuigkap wordt uitgeschakeld.

Intensiefstand inschakelen

Voor de intensieve zuigkracht wordt automatisch een timerfunctie gebruikt. De tijdsduur is 5 minuten, na afloop ervan schakelt de afzuigkap over naar snelheid 2.

1. Druk op de aan/uittoets.
   De afzuigkap schakelt in op stand 1.
   De aan-/uittoets en snelheidstoets 1 worden verlicht.

2. Druk op snelheidstoets 3.

Snelheidstoets 3 wordt verlicht.

1. Druk nogmaals op snelheidstoets 3.

Snelheidstoets 3 gaat knipperen.

De intensiefstand is ingeschakeld.

Druk op de aan-/uittoets of op een andere snelheidstoets om de intensiefstand voortijdig te beeindigen.

Verlichting in- en uitschakelen

1. Druk kort op de verlichtingstoets.

De verlichting gaat branden.

1. Als u de verlichting wilt uitschakelen, drukt u weer kort op de verlichtingstoets.

Reinigen

Belangrijk!

Sluit vóór ieder onderhoud eerst de elektriciteit van de afzuigkap af door de stekker uit het stopcontact te nemen of door de hoofdschakelaar van de woning uit te schakelen. De kap moet regelmatig schoon gemaakt worden, zowel aan de binnen- als buitenzijde (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen geen schuurmiddelen. Gebruik geen alcohol!

Belangrijk!

Als u deze aanwijzingen met betrekking tot het reinigen van het apparaat en het reinigen of vervangen van de filters niet opvolgt, kan dit tot brand leiden. Volg deze aanwijzingen beslist op! De fabrikant is niet aansprakelijk voor schade aan de kap of schade door brand die het gevolg is van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Afzuigkap

Reinig de afzuigkap met een sopje en een zachte doek.

Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.

Roestvrijstalen afzuigkappen

Behandel roestvrijstalen afzuigkappen niet met schuursponsjes of andere schuurmiddelen. Behandel na met een niet-schurend, niet-polijstend middel en poets met de nerf van het roestvrij staal mee.

Metalen vetfilters

Metalen vetfilters moeten eenmaal per maand worden gereinigd (of als de filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft) met neutrale reinigingsmiddelen, bij voorkeur met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Plaats de vetfilters met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminiumkleurige en zwarte vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.

Vetfilters

Vetfilters verwijderen

1. Schakel de motor en de verlichting uit.
2. Verwijder de vetfilters uit de afzuigkap door aan de speciale handgreep te trekken.

Koolstofffilter HF2012

• Bij toepassing van koolstoffilters ontstaat er meer geluid dan bij het gebruik van de afzuigkap met een afvoer.
• De werking van het koolstofffilter is optimaal bij een lagere motorsnelheid. Vermijd daarom de intensiefstand zo veel mogelijk.

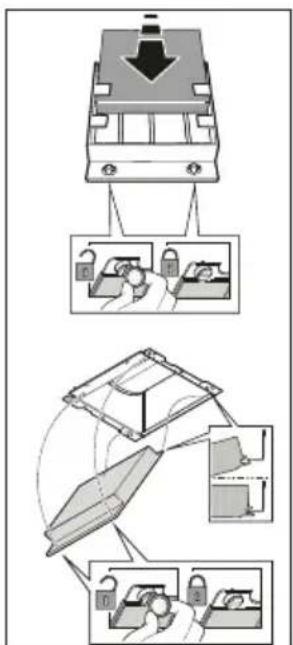

Het koolstofffilter HF2012 vervangen

Gebruik een koolstofffilter als de afzuigkap niet is aangesloten op een afvoerkanaal.

Demontage

Verwijder het koolstofffilter door de draaisluitingen aan de voorzijde 90° te draaien. Neem het filter voorzichtig uit.

Montage

Haak het koolstofffilter eerst aan de achterzijde op het metalen lipje van de kap vast en borg vervolgens de voorzijde, met de twee draaisluitingen, door deze een kwartslag te draaien.

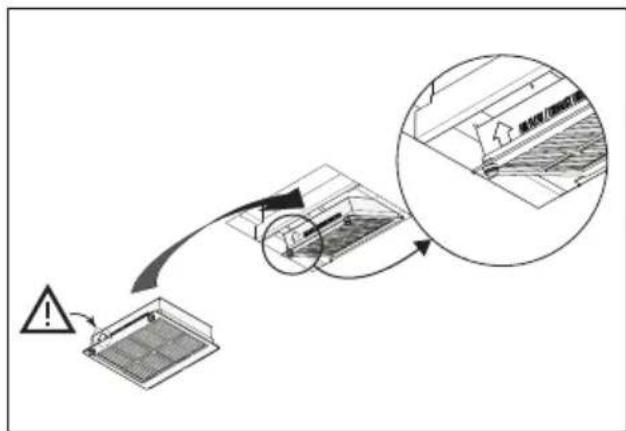

Belangrijk:

• Het regenereerbare actieve koolstofffilter kan met de hand worden gewassen, of in de vaatwasser bij een maximumtemperatuur van 65 °C. De wasbeurt moet uitgevoerd worden zonder vaat en zonder vaatwasmiddel. Gebruik geen schoonmaakmiddelen!
• Verwijder overtollig water. Let op dat het filter niet beschadigd raakt.
• Laat het filter in de oven gedurende minstens 1 uur drogen bij een maximum temperatuur van 80 °C. Na uiterlijk 3 jaar (of wanneer het filter beschadigd is) moet het filter vervangen worden.
• Het is belangrijk dat de vetfilters en het regenereerbare actieve koolstofffilter goed droog zijn voordat u ze plaatst.

Geur-/Fijnstofffilter HF3001

• Bij toepassing van geur-/fijnstofffilters ontstaat er meer geluid dan bij het gebruik van de afzuigkap met een afvoer.
• De werking van het geur-/fijnstofffilter is optimaal bij een lagere motorsnelheid. Vermijd daarom de intensiefstand zo veel mogelijk.

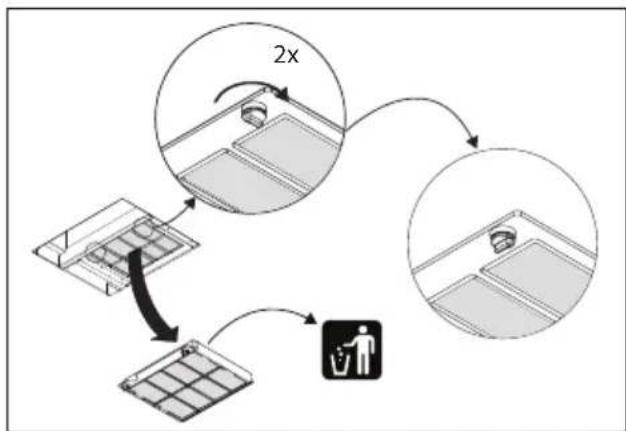

Geur-/Fijnstoffilter HF3001 vervangen

Het geur-/fijnstofffilter moet jaarlijks worden vervangen. Volg voor het vervangen van het filter de instructie op die bij het nieuwe filter wordt meegeleverd. Bij de eerste installatie dient de recirculatieset HR0013 te worden besteld.

Belangrijk:

- De verzadiging van het filter is afhankelijk van de intensiteit van het gebruik, de manier van koken en de regelmaat waarmee de vetfilters worden schoongemaakt.

Deze afzuigkap is uitgevoerd met een lichtsysteem. Dit lichtsysteem mag alleen vervangen worden door een erkend installateur. Vervang het niet zelf.

De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor verlichting van dit apparaat. De lamp is niet geschikt voor de verlichting van een huishoudelijke ruimte.

Verwijdering

Apparaat en verpakking afvoeren

Door het product op de juiste wijze af te voeren voorkomt u mogelijke negatieve gevolgen voor het milieu en de volksgezondheid, die kunnen optreden als u dit op de verkeerde manier doet. Voor relevante informatie kunt u terecht bij uw gemeente.

De verpakking van dit apparaat kan worden gerecycled. De verpakking kan gemaakt zijn van:

• karton;
  • polyethyleenfolie (PE);
  • CFK-vrije polystyreen (PS-hardschuim)

U moet deze materialen op een verantwoorde manier, volgens de voorschriften van de overheid, afvoeren.

Op het product staat het pictogram van een doorgekruiste afvalcontainer. Dit betekent dat elektrische huishoudelijke apparaten afzonderlijk moeten worden afgevoerd. Het apparaat mag dus niet aan het eind van zijn levensduur als normaal afval worden weggegooid. In plaats daarvan moet het apparaat naar een speciaal gemeentelijk centrum voor gescheiden afvalinzameling of naar de leverancier worden gebracht.

Gescheiden verwerking van huishoudelijke apparaten voorkomt negatieve effecten op het milieu en de volksgezondheid die anders wel zouden kunnen optreden. De gescheiden verwerking zorgt ervoor dat materialen waaruit dit toestel bestaat, kunnen worden teruggewonnen, wat een aanzienlijke besparing van energie en grondstoffen betekent.

Verklaring van conformiteit

Wij verklaren hierbij dat onze producten voldoen aan de betreffende Europese richtlijnen, normen en voorschriften, alsook aan alle vereisten in de normen waarnaar wordt verwezen.
