AB691RVS - Dunstabzugshaube ETNA - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	ETNA
Modell	AB691RVS
Abmessungen (B x T x H)	90 x 50 x 60 cm (Schätzung)
Gewicht	ca. 15 kg
Stromversorgung	220-240 V / 50 Hz
Motorleistung	200 W (Schätzung)
Anzahl Geschwindigkeiten	3 Geschwindigkeiten + Intensivstufe
Beleuchtung	integrierte LED (Austausch durch autorisierten Techniker)
Fettfilter	spülmaschinengeeignete Metallfilter
Kohlefilter	HF2012 (regenerierbar) für Umluftbetrieb erhältlich
Geruchs- und Feinstaubfilter	HF0013 (jährlicher Wechsel)
Abluftmodus	Außenabluf oder Umluft (separates Kit)
Material der Haube	Edelstahl
Bedienung	elektronische Tasten mit Kontrollleuchten
Timer Intensivstufe	5 Minuten, automatische Rückkehr zu Stufe 2
Reinigung	mit Seifenwasser und weichem Tuch reinigen
Schutzart	IPX4 (Spritzwasserschutz)
Energieeffizienzklasse	A (Schätzung)
Geräuschpegel	55-65 dB(A) je nach Stufe
Sicherheit	vor Wartung Netzstecker ziehen
Lebensdauer der Kohlefilter	max. 3 Jahre, alle 2 Monate waschbar
Garantie	2 Jahre (je nach Gesetzgebung)

Häufig gestellte Fragen - AB691RVS ETNA

Wie schalte ich die Dunstabzugshaube ein?

Drücken Sie die Ein-/Aus-Taste. Die Haube startet auf Stufe 1. Verwenden Sie die Geschwindigkeitstasten zum Wechseln.

Wie aktiviere ich die Intensivstufe?

Drücken Sie zweimal die Taste für Stufe 3. Die Taste blinkt und die Intensivstufe dauert 5 Minuten, danach Rückkehr zu Stufe 2.

Wie reinige ich die Fettfilter?

Entfernen Sie die Metallfilter, indem Sie am Griff ziehen. Reinigen Sie sie bei niedriger Temperatur in der Spülmaschine oder von Hand mit einem neutralen Reinigungsmittel.

Wann muss der Kohlefilter ausgetauscht werden?

Der Kohlefilter HF2012 ist regenerierbar: Waschen Sie ihn ohne Reinigungsmittel bei max. 65°C, trocknen Sie ihn 1 Stunde bei 80°C im Ofen. Ersetzen Sie ihn alle 3 Jahre.

Kann ich die Dunstabzugshaube im Umluftbetrieb verwenden?

Ja, mit einem Umluftkit (Kohlefilter oder Geruchs-/Feinstaubfilter). Kaufen Sie das Kit separat.

Wie schalte ich die Beleuchtung aus?

Drücken Sie kurz die Beleuchtungstaste, um das Licht ein- oder auszuschalten.

Was tun, wenn die Dunstabzugshaube laut ist?

Im Umluftbetrieb ist das Geräusch normal. Verwenden Sie langsame Stufen. Überprüfen Sie, ob die Filter sauber und richtig eingesetzt sind.

Wie pflege ich Edelstahl?

Verwenden Sie keine Scheuermittel. Reinigen Sie mit einem weichen Tuch und einem nicht scheuernden Reiniger, reiben Sie in Richtung der Maserung.

Kann ich die Beleuchtung selbst austauschen?

Nein, die Beleuchtung muss von einem autorisierten Techniker ausgetauscht werden. Versuchen Sie nicht, dies selbst zu tun.

Was tun bei einer Störung?

Überprüfen Sie die Stromversorgung und die Sicherungen. Wenn das Problem weiterhin besteht, kontaktieren Sie den ETNA-Kundendienst.

BEDIENUNGSANLEITUNG AB691RVS ETNA

DE Anleitung DE 3 - DE 9

EN Manual EN 3 - EN 9

Gebruikte pictogrammen - Pictogrammes utilisés Benutzte Piktogramme - Pictograms used

Belangrijk om te weten - Important à savoir Wissenswertes - Important information

Tip - Conseil - Tipp - Tip

INHOUD

Uw afzuigkap

Ihre Dunstabzugshaube

	Einführung	4
	Beschreibung	4
Verwendung
	Bedienung	5
Wartung
	Reinigung	6
	Fettfilter	7
	Kohlefilter HF2012
	Geruchs-/Feinstaubfilter HF3001
	Beleuchtung	8
Anhang
	Entsorgung	9

Einführung

Mithilfe dieser Anleitung werden Sie schon bald sehr vertraut mit der Verwendung dieses Geräts sein. Bitte lesen Sie sich die Sicherheits- und Wartungshinweise zu dem Gerät durch.

Bitte bewahren Sie die Bedien- und Installationshinweise auf, da diese auch in Zukunft noch nützlich sein können.

Lesen Sie vor der Verwendung des Gerätes die separaten Sicherheitshinweise!

Die neueste Version der Bedienungsanleitung finden Sie auf unserer Website.

Beschreibung

1. Abzug ein- und ausschalten
2. Geschwindigkeitsstufe 1, 2, 3 und Intensivstufe
3. Beleuchtung

Bedienung

Abzug ein- und ausschalten

1. Drücken Sie auf die Ein-/Aus-Taste. Die Abzugshaube wird auf der niedrigsten Geschwindigkeit eingeschaltet. Die Ein-/Aus-Taste und die Geschwindigkeitstaste 1 leuchten auf.
2. Wählen Sie durch Betätigen der jeweiligen Taste die gewünschte Geschwindigkeit. Die Abzugshaube schaltet auf die gewählte Geschwindigkeit um. Die Geschwindigkeitstaste leuchtet auf.
3. Drücken Sie auf die Ein-/Aus-Taste. Die Dunstabzugshaube schaltet sich aus.

Intensiveinstellung wählen

Für die Intensiveinstellung wird automatisch ein Timer verwendet. Nach Ablauf von 5 Minuten schaltet die Abzugshaube zurück auf Geschwindigkeit 2.

1. Drücken Sie auf die Ein-/Aus-Taste. Die Abzugshaube läuft nun auf Stufe 1. Die Ein-/Aus-Taste und die Geschwindigkeitstaste 1 leuchten auf.
2. Drücken Sie die Geschwindigkeitstaste 3. Geschwindigkeitstaste 3 leuchtet auf.
3. Drücken Sie erneut die Geschwindigkeitstaste 3. Geschwindigkeitstaste 3 blinkt. Die Intensiveinstellung ist nun aktiviert.

Drücken Sie auf die Ein-/Aus- oder eine andere Geschwindigkeitstaste, um die Intensiveinstellung vorzeitig zu beenden.

Beleuchtung ein- und ausschalten

1. Drücken Sie kurz die Taste für die Beleuchtung. Die Beleuchtung schaltet sich ein.
2. Wenn Sie die Beleuchtung ausschalten möchten, drücken Sie wieder kurz die Taste für die Beleuchtung.

Reinigung

Wichtig!

Es ist wichtig, die Dunstabzugshaube für sämtliche Wartungsarbeiten zuerst vom Stromnetz zu trennen, indem Sie den Netzstecker ziehen oder den Hauptschalter des Hauses/der Wohnung ausschalten. Die Abzugshaube muss regelmäßig gereinigt werden – sowohl von innen auch als auch von außen (dies sollte mindestens im selben Rhythmus erfolgen wie die Reinigung der Fettfilter). Verwenden Sie keine Produkte, die Scheuermittel enthalten. Keinen Alkohol verwenden!

Wichtig!

Das Nichtbefolgen der Reinigungsanleitung für das Gerät oder das Austauschen der Filter kann einen Brand verursachen. Diese Anweisungen müssen befolgt werden! Der Hersteller ist nicht haftbar für Schäden an der Abzugshaube oder für Brandschäden, die durch eine unsachgemäße Wartung oder das Nichtbefolgen der oben aufgeführten Sicherheitshinweise verursacht werden.

Dunstabzugshaube

Reinigen Sie die Dunstabzugshaube mit Seifenwasser und einem weichen Tuch. Danach mit sauberem Wasser abspülen. Verwenden Sie keine aggressiven Reinigungsmittel wie etwa Natronlauge. Die Oberfläche der Dunstabzugshaube bleibt in gutem Zustand, wenn diese regelmäßig mit einer Wachsschicht versehen wird.

Edelstahl-Dunstabzugshauben

Verwenden Sie keine Scheuerschwämme oder scheuernden Reinigungsmittel auf den Edelstahl-Dunstabzugshauben. Behandeln Sie die Oberfläche mit einem nicht scheuernden, nicht polierenden Mittel und putzen Sie den Edelstahl in Schliffrichtung.

Edelstahlfettfilter

Die Edelstahlfettfilter müssen einmal monatlich gereinigt werden (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei Ihrem Modell vorhanden – dies anzeigt). Reinigung vorzugsweise mit einem milden Spülmittel von Hand oder im Geschirrspüler bei niedriger Temperatur und mit Kurzprogramm. Setzen Sie die Fettfilter mit den Öffnungen nach unten in den Geschirrspüler, damit das Wasser herauslaufen kann. Aluminiumfarbene und schwarze Fettfilter werden durch die Reinigungsmittel in der Spülmaschine stumpf. Dies ist normal und hat keinen Einfluss auf den Betrieb.

Fettfilter

Fettfilter entfernen

1. Schalten Sie den Motor und die Beleuchtung aus.

2. Ziehen Sie den speziellen Griff, um die Fettfilter aus der Dunstabzugshaube zu entfernen.

3. Wenn die Abzugshaube mit Kohlefilter benutzt wird, wird ein lauteres Betriebsgeräusch verursacht als beim Betrieb mit einer Entlüftung nach außen.

4. Kohlefilter arbeiten nur bei niedrigeren Drehzahlen optimal. Vermeiden Sie aus diesem Grund nach Möglichkeit den Intensivstand.

Austausch der Kohlefilter HF2012

Wenn die Dunstabzugshaube nicht mit einem Abzug verbunden ist, muss der Kohlefilter verwendet werden.

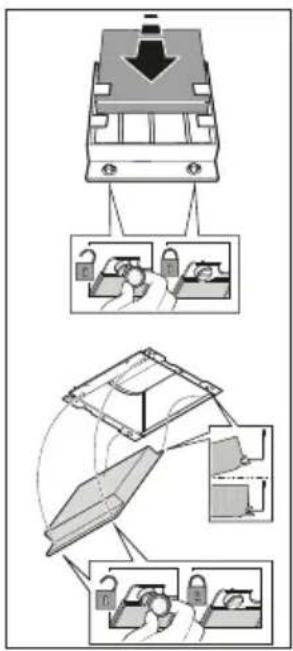

Demontage

Entfernen Sie den Kohlenstofffilter, indem Sie die Drehverschlüsse an der Vorderseite um 90° drehen. Nehmen Sie den Filter vorsichtig heraus.

Montage

Haken Sie den Kohlenstofffilter zunächst an der Metalllasche an der Haubenrückseite ein und sichern Sie anschließend die Vorderseite mit den beiden Drehverschlüssen, indem Sie diese um eine Vierteldrehung drehen.

Achtung:

- Der regenerierbaren Aktivkohlefilter kann von Hand oder in der Geschirrspülmaschine bei maximal 65 °C gewaschen werden. Die Reinigung sollte ohne Geschirr und ohne Spülmittel erfolgen.

Verwenden Sie keine Reinigungsmittel!

- Entfernen Sie überschüssiges Wasser. Achten Sie darauf, dass der Filter nicht beschädigt wird. Lassen Sie den Filter mindestens 1 Stunde bei einer Temperatur von maximal 80 °C im Ofen trocknen. Spätestens nach 3 Jahren (oder wenn der Filter beschädigt ist) muss der Filter ausgetauscht werden.

- Es ist wichtig, dass die Fettfilter und regenerierbaren Aktivkohlefilter vor dem Einbau richtig trocken sind.

Geruchs-/Feinstaubfilter HF3001

• Wenn die Abzugshaube mit Geruchs-/Feinstaubfilter benutzt wird, wird ein lauteres Betriebsgeräusch verursacht als beim Betrieb mit einer Entlüftung nach außen.
• Geruchs-/Feinstaubfilter arbeiten nur bei niedrigeren Drehzahlen optimal. Vermeiden Sie aus diesem Grund nach Möglichkeit den Intensivstand.

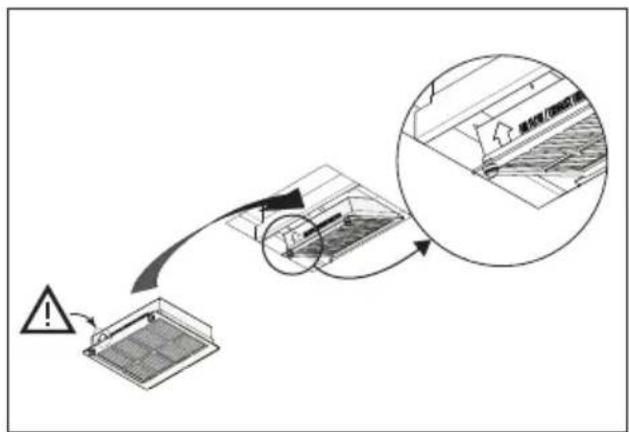

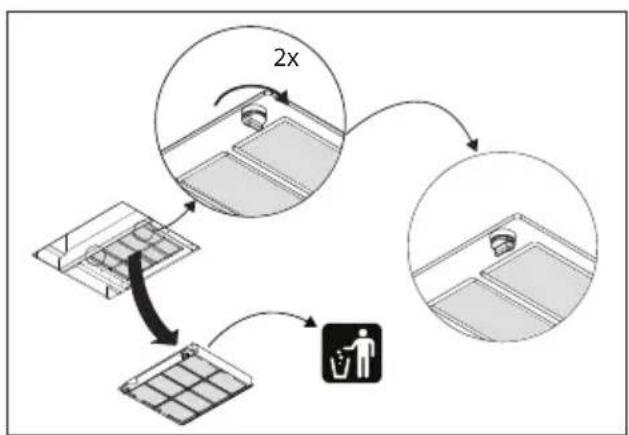

Austausch der Geruchs-/Feinstaubfilter HF3001

Der Geruchs-/Feinstaubfilter muss jährlich gewechselt werden. Befolgen Sie dazu die Anweisungen, die mit dem neuen Filter geliefert wurden. Für die Erstinstallation muss das Umluftset HR0013 bestellt werden.

Wichtig:

- Die Sättigung des Filters hängt von der Nutzungsintensität, der Kochpraxis und der Häufigkeit der Reinigung des Fettfilters ab.

Diese Haube ist mit einem Lichtsystem ausgestattet. Dieses Lichtsystem muss von einem autorisierten Techniker ersetzt werden. Versuchen Sie nicht, es selbst zu ersetzen.

Die Lampe in diesem Haushaltsgerät ist nur für die Beleuchtung in diesem Gerät geeignet. Sie ist nicht für die Raumbeleuchtung im Haushalt bestimmt.

Entsorgung

Gerät und Verpackung entsorgen

Indem Sie dafür sorgen, dass dieses Gerät ordnungsgemäß entsorgt wird, tragen Sie dazu bei, mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit zu vermeiden, die durch eine nicht vorschriftsmäßige Entsorgung verursacht werden können. erhalten Sie Informationen bei den zuständigen Behörden vor Ort.

Die Verpackung des Gerätes kann recycelt werden. Sie kann bestehen aus:

• Pappe;
  • Polyethylenfolie (PE);
  • CFK-freiem Polystyrol (PS-Hartschaum).

Diese Werkstoffe sind ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen.

Um Sie daran zu erinnern, dass Elektrohaushaltsgeräte getrennt entsorgt werden müssen, ist das Produkt mit dem Symbol einer durchgestrichen Mülltonne gekennzeichnet. Das Produkt darf am Ende seiner Nutzzeit nicht zusammen mit dem Hausabfall beseitigt werden. Es kann zu einer von den städtischen Behörden eingerichteten Sammelstelle oder zu einem Fachhändler gebracht werden, der einen Rücknahmeservice anbietet.

Durch die getrennte Entsorgung eines Haushaltsgeräts werden mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit vermieden, die durch eine nicht vorschriftsmäßige Entsorgung entstehen können. Zudem können die Materialien, aus denen das Gerät besteht, wiederverwertet werden, sodass Energie und Ressourcen gespart werden.

Konformitätserklärung

Wir erklären hiermit, dass unsere Produkte die einschlägigen europäischen Richtlinien, Anweisungen und Gesetze sowie die darin genannten Standards erfüllen.
