GEBRUIKSAANWIJZING GTEKF01 GlobalTronics

• Conformiteitsverklaring p. 3
• Veiligheid p. 4
• Onderdelen + bedieningselementen p. 7
• Voor het eerste gebruik p. 10
• - Batterijen plaatsen p. 10
• - Zwanenhals en monitor verbinden p. 10
• - Externe videomonitor/tv-apparaat aansluiten p. 11
• - Accessoire bevestigen p. 12
• Gebruik p. 13
• Batterijen vervangen p. 14
• Reinigen en bewaren p. 14
• Storing en remedie p. 15
• Technische specificaties p. 15
• Afvoer p. 16
• Garantievoorwaarden p. 31

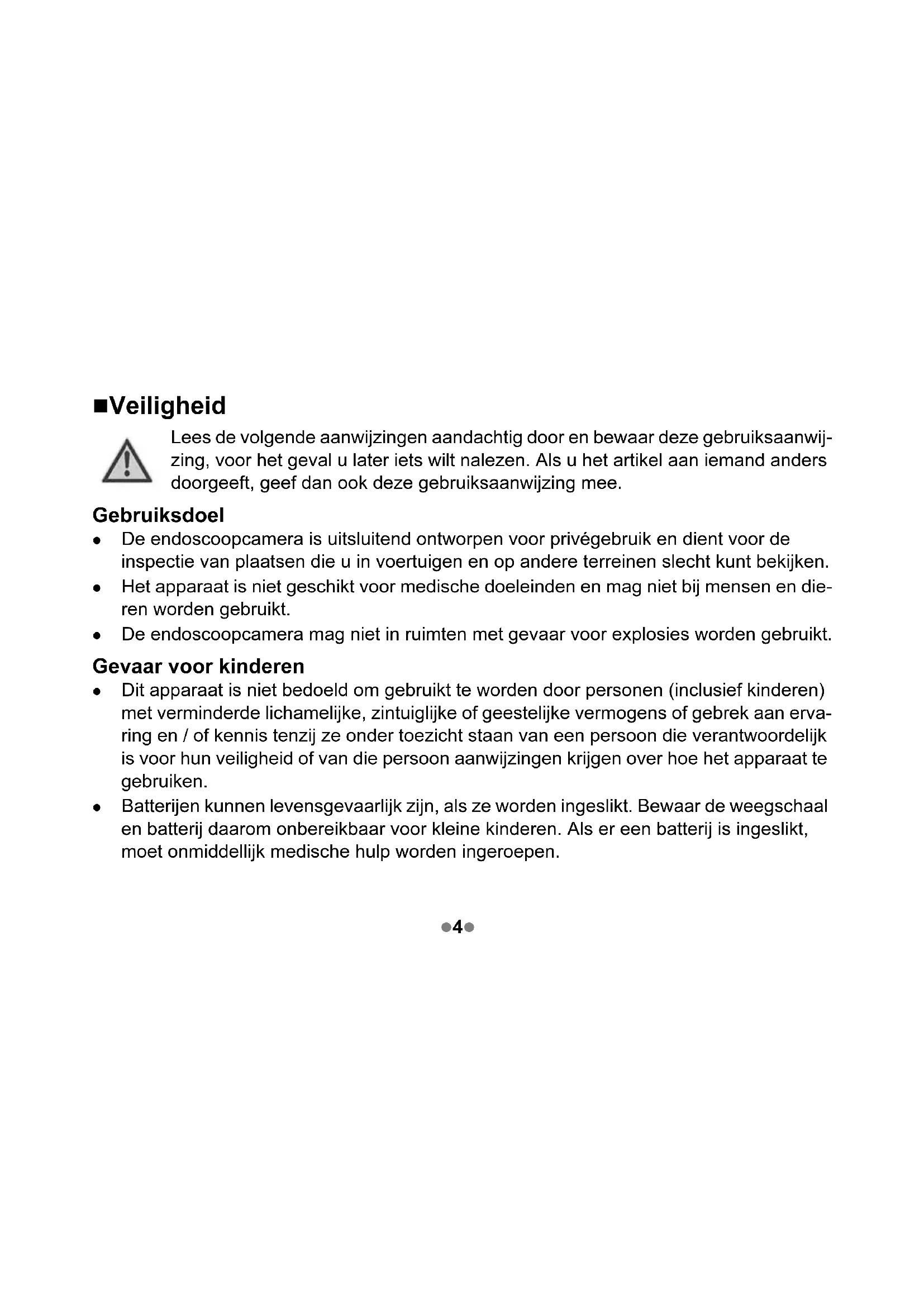

• Garantiebewijs Conformiteitsverklaring De conformiteit van het product met de wettelijk voorgeschreven normen wordt gewaarborgd. De volledige Conformiteitsverklaring vindt u op het internet op www.gt-support.de. Druckbuch Endoskop Belgien.book Seite 3 Dienstag, 16. Juli 2013 12:08 12 4 Veiligheid Lees de volgende aanwijzingen aandachtig door en bewaar deze gebruiksaanwij- zing, voor het geval u later iets wilt nalezen. Als u het artikel aan iemand anders doorgeeft, geef dan ook deze gebruiksaanwijzing mee. Gebruiksdoel De endoscoopcamera is uitsluitend ontworpen voor privégebruik en dient voor de inspectie van plaatsen die u in voertuigen en op andere terreinen slecht kunt bekijken. Het apparaat is niet geschikt voor medische doeleinden en mag niet bij mensen en die- ren worden gebruikt. De endoscoopcamera mag niet in ruimten met gevaar voor explosies worden gebruikt. Gevaar voor kinderen Dit apparaat is niet bedoeld om gebruikt te worden door personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan erva- ring en / of kennis tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van die persoon aanwijzingen krijgen over hoe het apparaat te gebruiken. Batterijen kunnen levensgevaarlijk zijn, als ze worden ingeslikt. Bewaar de weegschaal en batterij daarom onbereikbaar voor kleine kinderen. Als er een batterij is ingeslikt, moet onmiddellijk medische hulp worden ingeroepen. Druckbuch Endoskop Belgien.book Seite 4 Dienstag, 16. Juli 2013 12:08 12 5 p. 35

Houd kinderen uit de buurt van het verpakkingsmateriaal en accessoire. Bij inslikken bestaat er verstikkingsgevaar. Gevaar voor letsels Let op: explosiegevaar bij ondeskundig vervangen van de batterij. Vervang alleen door hetzelfde of een gelijkwaardig batterijtype. Let op de "Technische specificaties". Batterijen mogen niet worden opgeladen, niet met andere middelen worden gereacti- veerd, niet uit elkaar worden genomen, niet in het vuur worden gegooid of worden kort- gesloten. Contact met huid, ogen en slijmvliezen vermijden. Bij contact met batterijzuur moet u de getroffen plaatsen onmiddellijk met overvloedig schoon water afspoelen en onmiddellijk een arts raadplegen. Kijk niet direct in de leds en richt de lichtstraal niet direct op de ogen van mensen of dieren. Let op - materiële schade Bescherm het artikel tegen stof, stoten, extreme temperaturen en directe zonnestraling. De zwanenhals en de camerakop zijn waterdicht en kunnen maximaal 30 minuten in waterige vloeistoffen worden gedompeld (niet in zuren, logen etc.). Het handdeel is niet waterdicht en mag niet in vloeistoffen worden gedompeld. Let er steeds op, dat Het handdeel droog is. Knik de zwanenhals niet te sterk. Druckbuch Endoskop Belgien.book Seite 5 Dienstag, 16. Juli 2013 12:08 12 6 Knik de videokabel niet bij de kabelverbinding met de handgreep. Neem de batterijen uit het apparaat, als ze verbruikt zijn of als u de endoscoop langere tijd niet gebruikt. Zo vermijdt u schades, die kunnen ontstaan doordat ze leeglopen. Stel batterijen niet bloot aan buitengewone omstandigheden, door deze bijv. op radia- toren of onder directe zonnestraling te bewaren. Verhoogd leeglooprisico! Reinig batterij- en apparaatcontacten zo nodig voordat u er de batterij inlegt. Voer ook geen veranderingen uit aan het apparaat. Laat reparaties alleen door een vak- werkplaats uitvoeren en houd u aan de garantievoorwaarden. Gebruik in geen geval harde, krassende of schurende reinigingsmiddelen bijv. om het apparaat te reinigen. Hierbij kan het oppervlak resp. het display bekrast worden. Druckbuch Endoskop Belgien.book Seite 6 Dienstag, 16. Juli 2013 12:08 12 7

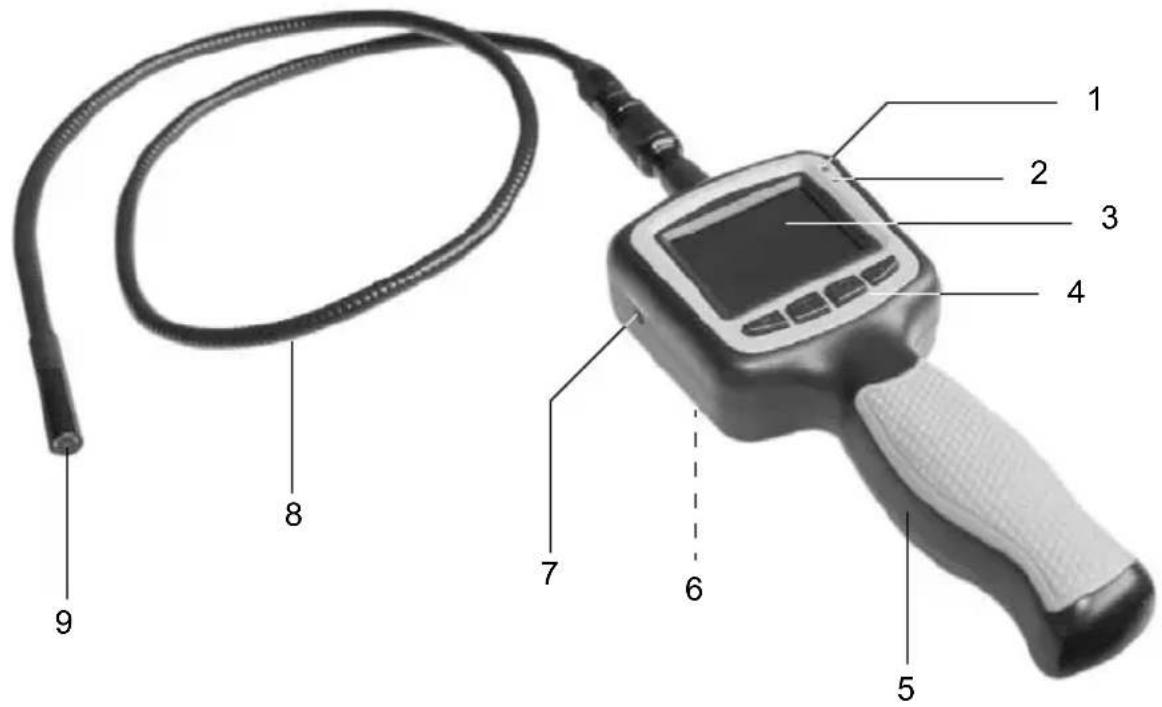

Onderdelen + bedieningselementen

Bedieningstoetsen (zie pagina 9)

Batterijvak (onderkant)

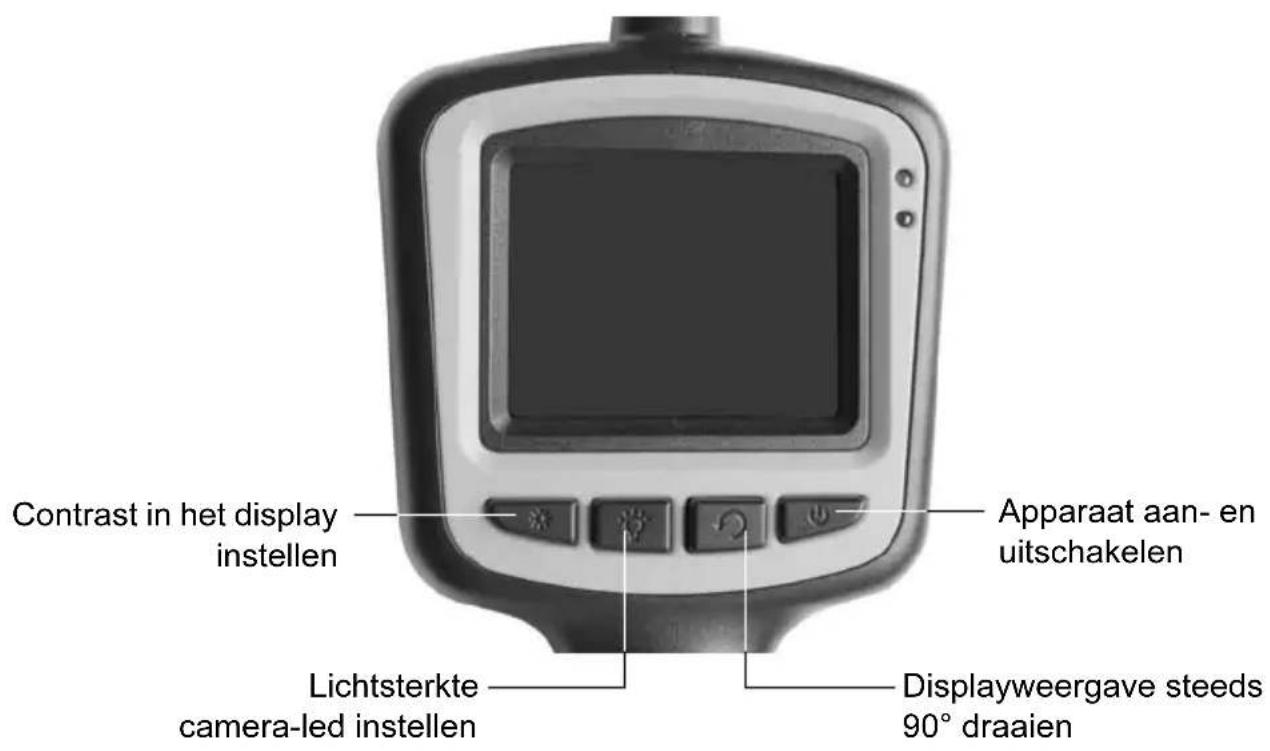

Bedieningstoetsen Apparaat aan- en uitschakelen Displayweergave steeds 90° draaien Contrast in het display instellen Lichtsterkte camera-led instellen Druckbuch Endoskop Belgien.book Seite 9 Dienstag, 16. Juli 2013 12:08 12 10 Voor het eerste gebruik Batterijen plaatsen

1. Druk de sluitlip in en neem het deksel van het batterijvak.

2. Leg de vier batterijen (niet bij de levering inbegrepen) van het type LR6 (AA) er zo in,

als op de bodem van het batterijvak is afgebeeld. Let op de juiste polariteit (+/-).

3. Zet het batterijvakdeksel er weer op. De sluitlip moet hoorbaar vastklikken.

Zwanenhals en monitor verbinden

1. Trek de schroefhuls van het handdeel naar

3. Schuif de schroefhuls over de insteekverbinding en draai deze tegende pijl REMOVE

die op de huls is aangegeven in, handvast aan. Externe videomonitor/tv-apparaat aansluiten De endoscoop beschikt over een video-uitgang voor de gelijktijdige weergave van camera- beelden via een externe videomonitor.

2. Verbind het andere einde van de videokabel met de video-ingang van uw videomonitor,

tv-apparaat of computer. Let daarbij op de gekleurde markering op het aan te sluiten apparaat. Video-ingangen zijn gewoonlijk geel gemarkeerd.

2. Steek de stekker van de zwanenhals in de

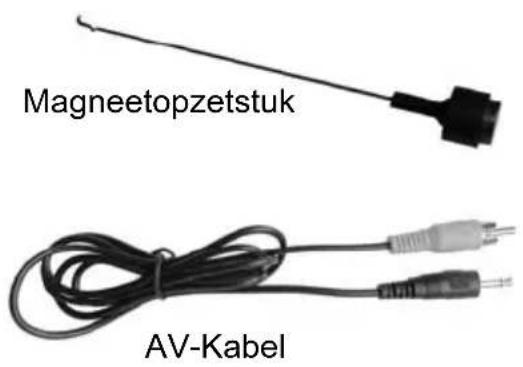

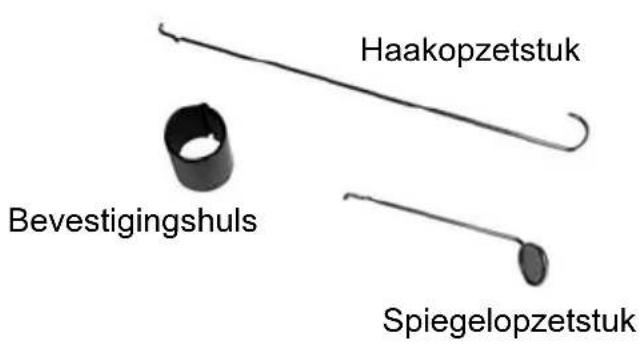

aansluitbus van het handdeel. Let op de positie van de geleideneus. De stekker kan maar in een stand worden ingestoken. Druckbuch Endoskop Belgien.book Seite 11 Dienstag, 16. Juli 2013 12:08 12 12 Accessoire bevestigen Bij de levering behoren steeds een magneet-, haak- en spiegelopzetstuk. Met deze opzetstukken kunt u verloren gegane voorwerpen (bijv. schroeven, schijfjes) op moeilijk toegankelijke plaatsen zoeken en er dan uittrekken. Elk opzetstuk wordt op dezelfde manier bevestigd. De bevestigingshuls kan er alleen worden afgeschoven, als de uitsparing van de huls correct geplaatst is. Er zit een klein boring er op de camerakop, om het accessoire te bevestigen.

1. Steek het tot een haak gevormde uiteinde van

het gewenste opzetstuk in de boring.

2. Schuif de bevestigingshuls dan zoals hiernaast

1. Bereid de flexibele zwanenhals voor.

2. Plaats de camera aan het einde van de zwanenhals op de gewenste plaats. Gebruik

daarbij geen geweld. Als de camera niet zoals gewenst kan worden gepositioneerd, ver- andert u de bochten van de zwanenhals.

3. Druk op de Aan/uit-toets , om de camera in te schakelen.

De stroom-led brandt en het camerabeeld wordt in het display weergegeven. – Druk op de toets , om de lichtsterkte van de leds aan de camerakop te veranderen. – Druk op de toets , om het best mogelijke contrast voor het display in te stellen. – Druk op de toets , om de weergave in het display telkens met 90° te draaien.

4. Druk op de toets Aan/uit-toets , om de camera weer uit te schakelen.

Als u niet genoeg ziet, kunt u een externe monitor aansluiten, zie pagina 11. Druckbuch Endoskop Belgien.book Seite 13 Dienstag, 16. Juli 2013 12:08 12 14 Batterijen vervangen Als de led “batterij vervangen” brandt, moet u de batterijen vervangen. Ga hiervoor te werk, zoals op pagina 10 is beschreven. Let op: Gebruik alleen het batterijtype, dat in de „Technische gegevens“ is aangegeven. Houdt u bij het inleggen van de batterijen aan de juiste polariteit (+/-). Vervang altijd alle batterijen. Doe oude batterijen weg in overeenstemming met de milieueisen, zie pagina 10. Reinigen en bewaren

1. Reinig het handapparaat, de zwanenhals en die camerakop alleen met een droge of iets

bevochtigde zachte doek.

2. Reinig de lens van de camerakop met een pluisvrije doek, om het glas schoon en vetvrij

3. Als u de zwanenhals in een vloeistof hebt gedompeld, reinigt u deze direct na het

gebruik en droogt hem grondig af.

4. Bewaar het apparaat en toebehoren als u ze niet gebruikt op kamertemperatuur op een

Storing en remedie Technische specificaties Kleuren-TFT-display: 6,1 cm / 2,4“, 480 x 234 Pixel Camerasensor CMOS: 640 x 480 Pixel Video: PAL / NTSC Video-uitgang: 3,5 mm klink Batterijen: 4 x 1,5 V LR6 (AA) Zwanenhals - diameter: 7,5 mm - lengte: ca.: 99 cm Cameradiameter: 9 mm Gezichtsveld: 48° IP: 67 (alleen voor zwanenhals en camerakop) Fout Mogelijke oorzaak en remedie Slechte beeldkwaliteit - Probeer de beeldkwaliteit via de toetsen voor lichtsterkte en contrast te verbeteren. - Controleer, of de lens van de camerakop vuil is. Algemene foutfuncties - Schakel de camera uit en na enkele seconden weer aan. Druckbuch Endoskop Belgien.book Seite 15 Dienstag, 16. Juli 2013 12:08 12 16 Omdat onze producten voortdurend verder ontwikkeld en verbeterd worden, zijn wijzigingen in het design en technische veranderingen mogelijk. Gedistribueerd door (Geen serviceadres!): Globaltronics GmbH & Co. KG Domstr. 19, D-20095 Hamburg Afvoer Sorteer de verpakking voor de afvalverwijdering. Het apparaat mag niet bij het huis- houdafval worden verwijderd. Als het apparaat niet meer bruikbaar is, moet u de batterijen uit het apparaat verwijderen. Vraag de verantwoordelijke afvalverwer- kingsmaatschappij naar de vereiste maatregelen voor de afvalverwijdering. Batterijen en accu's horen niet bij het huisvuil. Elke consument is wettelijk verplicht batterijen en accu's bij een inzamelpunt van de gemeente, wijk of in de winkel af te geven. Alle batterijen en accu's kunnen hierdoor op een milieubewuste manier worden verwijderd. Batterijen en accu's die schadelijke stoffen bevatten, worden aangeduid met dit teken en deze chemische symbolen (Cd voor Cadmium, Hg voor kwikzilver, Pb voor lood).

Druckbuch Endoskop Belgien.book Seite 30 Dienstag, 16. Juli 2013 12:08 12 31 Garantievoorwaarden Het door u gekochte product werd met de grootste zorg en onder voortdurende productiebewa- king gefabriceerd. De garantietermijn bedraagt 3 jaar en begint op de dag van aankoop.

1. Mocht het apparaat ondanks zorgvuldige vervaardiging en controleprocedures eens uitval-

len, dan neemt u contact op met ons Service Center.

2. Richt u voor alle vragen om nadere inlichtingen en bestellingen van vervangen onderdelen

telefonisch tot ons Service Center.

3. We bieden garantie overeenkomstig de wettelijke/landspecifieke bepalingen (bewijs door

rekening). Schades, die op natuurlijke slijtage, overbelasting of onjuiste behandeling zijn terug te voeren, blijven van de garantie uitgesloten. Neem in geval van reclamatie vooraf telefonisch contact op met de service-hotline. Daar zal men u graag omtrent de verdere procedure informeren. Zend uw artikel NIET ongevraagd in! Bewaar de kassabon als bewijs voor de aankoop. Deze garantie geldt niet in geval van schades, die door ongevallen, onjuist gebruik en/of over- macht zijn ontstaan. Druckbuch Endoskop Belgien.book Seite 31 Dienstag, 16. Juli 2013 12:08 12 32 In geval van garantie wendt u zich tot onze Service-Hotline: De garantieclaim vervalt, als blijkt, dat onbevoegden op de een of andere wijze ingrepen aan dit apparaat hebben uitgevoerd. Mocht het apparaat naar ons serviceadres worden gestuurd, dan moet u erop letten, dat dit gebeurt in een geschikte verpakking. Voor beschadigingen die door het transport zijn ontstaan, zijn wij niet aansprakelijk. Globaltronics Service Center c/o teknihall Benelux bvba Brusselstraat 33 2321 Meer België Hotline: [phone] Fax: [phone] Mail: [e-mail] Druckbuch Endoskop Belgien.book Seite 32 Dienstag, 16. Juli 2013 12:08 12 33 Conditions de la Garantie Le produit que vous venez d'acheter a été fabriqué soigneusement et sous surveillance constante. La période de garantie a une durée de 3 ans à compter de la date d'achat.
